下载文档原格式

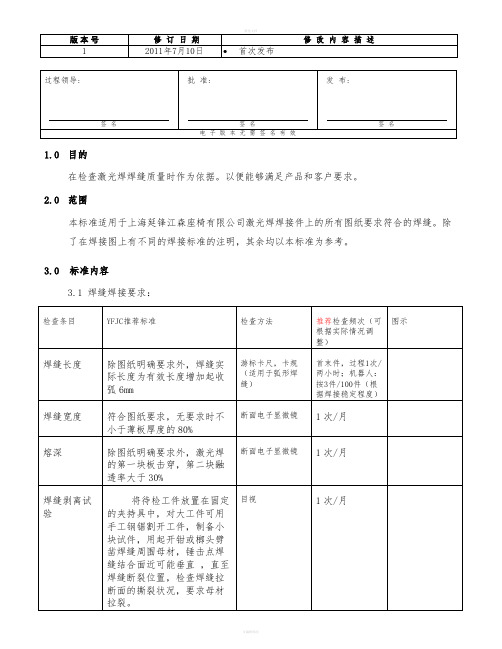

1.0 目的在检查激光焊焊缝质量时作为依据。
以便能够满足产品和客户要求。
2.0 范围本标准适用于上海延锋江森座椅有限公司激光焊焊接件上的所有图纸要求符合的焊缝。
除了在焊接图上有不同的焊接标准的注明，其余均以本标准为参考。
3.0 标准内容3.1 焊缝焊接要求：焊缝拉力试验焊缝拉断面要求母材拉裂，拉力值符合图纸要求，图纸未做要求时无需检测。
拉力试验机1次/月3.2焊缝外观质量检查：3.2.1焊缝外观质量检查规定操作工100%目视检查，检验员根据生产情况进行首末件检查和过程抽检，目视怀疑尺寸超差的须用卡尺或塞规进行复检。
3.2.2 焊缝表面缺陷检查：缺陷名称传递力的焊缝（例如调角器的焊缝）连接作用的焊缝（例如后靠的焊缝）图示裂纹不允许烧穿不允许焊偏不允许断弧不允许焊瘤不允许凹陷深度小于薄件厚度*0.25深度小于薄件厚度*0.30表面气孔密集型气孔（即使直径小）不允许单个圆形气孔直径不大于1mm气孔比例不大于整个焊缝8%密集型气孔（即使直径小）不允许单个圆形气孔直径不大于1.5mm气孔比例不大于整个焊缝25%咬边咬边深度小于薄焊件厚度的10％－15％咬边深度小于薄焊件厚度的20％－30％弧坑不包含在焊缝长度内允许，长度不得超过熔宽的2倍，且不能焊穿焊接间隙小于0.3mm（调角器类）小于0.2mm（滑道、靠背类）焊缝增高不大于0.3倍板的总厚度，不得超高0.6mm表面夹渣夹渣与气孔同样判断缺陷解释如下：（1）裂纹：缺陷多数存在于焊缝及焊缝热影响区部位的微小裂缝。
对于我厂产品的材质出现该缺陷的可能性不大。
但此缺陷危害极大。
（2）气孔：缺陷存在于焊缝内部及表面的孔洞，对于我厂焊件经常出现。
它的存在不仅影响焊缝的强度，而且增加客户的担心程度。
（3）咬边：缺陷存在于焊缝与母材的交界熔合线部位。
正常焊缝该处圆滑过渡，而此缺陷焊缝低于母材。
它影响焊缝的强度，而且增加客户的担心程度。
（4）凹陷：在一条成型均匀的焊缝中，有一段焊缝低于正常的焊缝高度形成的塌陷。
焊接工艺评定金相试验验收标准1. 引言在工业生产和制造过程中，焊接工艺评定金相试验验收标准扮演着至关重要的角色。
通过对焊接工艺的评定和金相试验结果的验收，可以确保焊接接头的质量，从而保证产品的安全性和可靠性。
本文将深入探讨焊接工艺评定金相试验验收标准的相关内容，以便读者能全面理解该主题。
2. 焊接工艺评定的概念焊接工艺评定是指对焊接工艺进行系统评定和确认，以确保焊接工艺能够满足产品设计和制造的要求。
评定焊接工艺需要考虑焊接材料的类型、厚度、焊接位置、预热温度、焊接电流、焊接速度等因素，以确定最佳的焊接工艺参数。
评定焊接工艺的目的是为了确保焊接接头的质量符合标准和规范的要求。
3. 金相试验的重要性金相试验是一种通过显微镜观察金属组织和晶粒的方法，用于评估材料的组织结构和性能。
在焊接过程中，金相试验可以检测焊接接头的缺陷和变质情况，如气孔、裂纹、夹杂物等。
金相试验结果的合格与否直接影响着焊接接头的质量和安全性。
4. 焊接工艺评定金相试验验收标准在进行焊接工艺评定和金相试验验收时，需要参考相关的标准和规范。
国家标准GB/T 8118-2010《焊工技术资格与认证》对焊接工艺评定的要求进行了详细规定，包括评定程序、评定方法、评定规则等。
金相试验验收也需要符合相关的标准，如GB/T 9445-2008《焊缝金相组织检验方法》。
这些标准和规范为焊接工艺评定和金相试验验收提供了可靠的依据，确保了焊接接头质量的稳定性和可靠性。
5. 个人观点与理解在我看来，焊接工艺评定金相试验验收标准的制定和执行至关重要。
只有通过严格的评定和验收标准，才能确保焊接接头的质量和可靠性。
金相试验作为一种重要的质量控制手段，可以帮助及时发现焊接接头的缺陷和问题，从而及时采取措施进行修复和改进。
我认为公司在进行焊接工艺评定和金相试验验收时，应该严格依据相关的标准和规范进行操作，以确保产品质量和客户满意度。
6. 总结通过对焊接工艺评定金相试验验收标准的深入探讨，我们了解到了焊接工艺评定和金相试验验收的重要性，以及相关的标准和规范。
激光焊接质量检验标准激光焊接作为一种高效、高精度的焊接方法，在工业生产中得到了广泛应用。
然而，激光焊接质量的稳定性和可靠性对于产品的质量和安全性至关重要。
因此，建立和执行严格的激光焊接质量检验标准是非常必要的。
首先，激光焊接质量检验标准应包括焊接接头的外观质量检验。
焊接接头的外观质量直接影响产品的美观性和表面质量。
在检验过程中，需要对焊接接头的焊缝形状、焊缝表面平整度、焊缝的凹凸度等进行严格的检测，确保焊接接头外观质量符合标准要求。
其次，激光焊接质量检验标准还应包括焊接接头的内部质量检验。
内部质量主要指焊接接头的焊缝质量和焊接接头的组织结构。
焊缝质量包括焊缝的气孔、裂纹、夹杂物等缺陷的检测，而焊接接头的组织结构则需要进行金相显微组织分析，确保焊接接头的组织结构均匀、致密，没有明显的组织缺陷。
另外，激光焊接质量检验标准还应包括焊接接头的力学性能检验。
力学性能是指焊接接头在受力作用下的性能表现，包括抗拉强度、屈服强度、延伸率等指标。
通过对焊接接头进行拉伸试验、冲击试验等，可以全面了解焊接接头的力学性能表现，确保焊接接头在工作条件下具有良好的力学性能。
最后，激光焊接质量检验标准还应包括焊接接头的耐腐蚀性能检验。
耐腐蚀性能是指焊接接头在腐蚀介质中的抗腐蚀能力。
在实际工作中，焊接接头可能会受到各种腐蚀介质的侵蚀，因此对焊接接头的耐腐蚀性能进行检验是非常重要的，可以通过盐雾试验、腐蚀试验等手段来评估焊接接头的耐腐蚀性能。
综上所述，激光焊接质量检验标准应该包括焊接接头的外观质量、内部质量、力学性能和耐腐蚀性能的全面检验。
只有建立和执行严格的激光焊接质量检验标准，才能确保激光焊接产品的质量稳定、可靠，为工业生产提供坚实的保障。
激光焊缝质量的检验及返工标准,判定激光焊缝的质量好坏一般分为非破坏性检验和破坏性检验。
1）非破坏性检验：激光焊缝非破坏性检验主要是目视检验。
检验者采用一些适宜的工具如放大镜、相机、或其它测量检验工具对焊缝的存在、数量、长度、外观及位置按照图纸要求进行检查。
在上面提到的激光焊接质量缺陷中，气孔、焊接飞溅、焊穿、中断的焊缝、边缘熔接等问题都是可以通过目视检验出来。
在汽车白车身生产过程中要求对每一条焊缝都进行目视检验来评判它的质量。
2）破坏性检验：激光焊缝的破坏性检验分金相试验和凿击检验两种。
1、金相试验是通过显微镜对激光焊缝的横断面磨片进行判定的一种检验方法。
常见的缺陷一般为无连接、边缘缺口、根部突起等。
检验的频次取决于工艺的可靠性，实际生产中由生产部门和各主管的质保部门协商确认，每月至少一次。
对由于设备故障或质量缺陷对激光参数进行调整后，必须对焊缝做金相试验评定。
2、凿击检验是借助凿子，使激光焊缝受力凿打直至出现断裂，然后测量断裂面（焊缝的长度和宽度）的一种检验方法。
凿击检验能反映出激光焊接设备的功能可靠性，所以凿击检验一般在离生产线很近的地方进行，当焊缝被发现有不合格时，就可以通知相应工艺和维修人员。
在汽车白车身生产中对所有激光焊缝以2次/月的频次检验。
3）返工方法：对通过上述各种检验方法发现缺陷的激光焊缝，需进行返工。
一般汽车白车身激光焊接返工方法如下：1 电阻点焊，但电阻点焊要求有较高的接触位置或法兰边宽度，而且在这种情况下不允许焊点在激光焊缝上、点焊的焊点与激光焊缝连接在一起。
当零件法兰边很短的情况下（8mm）或不能钻孔时，可在搭接处用MIG焊。
2 当搭接接头成角焊缝时可使用MIG、MAG焊接。
3 重新进行激光焊接，但新焊缝不允许焊在有缺陷的焊缝上，而只能焊在焊缝之间的空缺处，返工焊缝长度应与焊缝缺陷位置的长度相同。
激光焊接工艺要求有哪些 :焊接工艺要求1：光功率。
中存在一个激光能量密度阈值，低于此值，熔深很浅，一旦达到或超过此值，熔深会大幅度提高。
焊接接头金相试验的方法及内容。
焊接接头的金相试验包括宏观金相试验和微观金相试验两部分。
（1）宏观金相试验直接用肉眼或低倍放大镜进行检查。
1）宏观（粗晶）分析试验时在试件上截取横断面，然后经过打磨、腐蚀再进行观察。
宏观（粗晶）分析可以了解焊缝一次结晶组织的粗细程度和方向性；熔池形状、尺寸；焊缝接头各区域的界限和尺寸；各种焊接缺陷的存在情况。
2）断口检查在焊缝表面沿焊波方向车一条沟槽，槽深约为焊缝厚度的1/3，用拉力机将试样拉断，用肉眼或5～10倍放大镜观察断口处可能存在的缺陷种类和大小。
断口检查对“未熔合”或“熔合不良”这种缺陷十分敏感，常用于管子对接接头中。
3）钻孔检验用磨成90°角、直径较焊缝宽度大2～3mm的钻头在焊缝上钻孔、钻孔深度为焊件厚度的2/3，然后用10％硝酸水溶液浸蚀孔壁，可检查焊缝内部的气孔、裂纹、夹渣等缺陷，检查完毕钻孔处应予以补焊。
钻孔检验目前用得较少。
（2）微观金相试验用1000～1500倍金相显微镜观察焊缝金属的显微组织和显微缺陷（如微裂纹），可作为质量分析及试验研究的手段。
焊接金相检测流程一、焊接金相检测的前期准备。
1.1 样品的获取。
焊接金相检测嘛，首先得有样品。
这样品获取可不能马虎，得从焊接接头那部分取。
就像咱盖房子打地基，样品就是这个检测的基础。
要确保取的样品能代表整个焊接区域，可不能取个边边角角就了事。
要是随便取，那检测出来的结果就跟瞎猫碰上死耗子似的，不靠谱。
1.2 样品的镶嵌。
取好样品后呢，就得镶嵌。
这就好比给样品找个合适的“小窝”。
镶嵌材料得选好，一般常用的树脂就不错。
把样品稳稳当当放进去，就像把宝贝放进盒子里一样。
这一步是为了方便后续的研磨和抛光操作，要是镶嵌不好，样品在加工过程中乱动，那可就乱套了，就像脱缰的野马，不好控制。
二、金相样品的制备。
2.1 研磨。
研磨可是个细致活。
先用粗砂纸，就像磨刀似的，一点一点把样品表面的不平给磨掉。
这时候就得有耐心，不能急于求成，俗话说“心急吃不了热豆腐”。
得一层一层磨，从粗到细，就像爬楼梯，一步一个脚印。
每换一次砂纸，都要把样品表面的磨痕方向换一换，这样才能保证最后表面平整光滑。
要是研磨不好，那表面坑坑洼洼的，就像月球表面似的，后续检测肯定受影响。
2.2 抛光。
研磨完了就该抛光了。
抛光就像是给样品做个美容，让它的表面像镜子一样光亮。
抛光剂的选择很重要，就像女孩子选化妆品一样，得适合才行。
抛光的时候速度也要控制好，太快了容易把样品抛坏，太慢了又浪费时间。
抛光到样品表面要是能反光，那就大功告成了。
要是抛光不到位，表面雾蒙蒙的，就像隔着一层纱看东西，金相组织可就看不清楚喽。
三、金相检测与分析。
3.1 腐蚀。
抛光好的样品要进行腐蚀。
腐蚀就像是给金相组织“画个妆”，让它的结构能清楚地显示出来。
腐蚀剂的种类和腐蚀时间得把握好，这就像做菜放盐一样，多了少了都不行。
腐蚀时间短了，金相组织显示不出来，就像犹抱琵琶半遮面；腐蚀时间长了，可能会把金相组织破坏掉，那就得不偿失了。
3.2 显微镜观察与分析。
