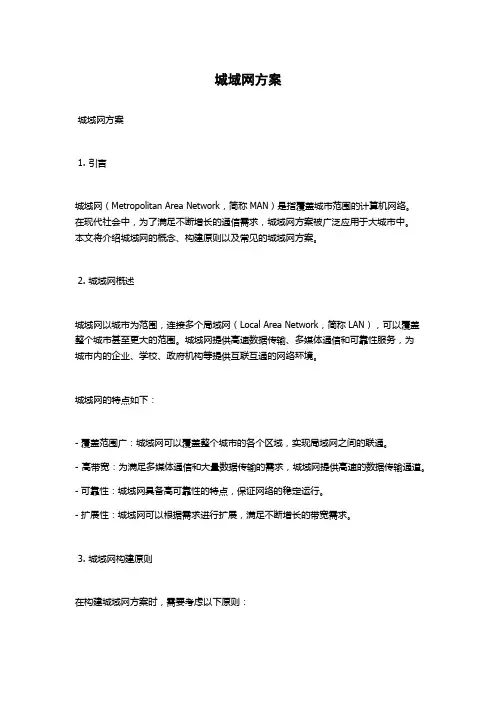

城域网方案城域网方案1. 引言城域网（Metropolitan Area Network，简称MAN）是指覆盖城市范围的计算机网络。
在现代社会中，为了满足不断增长的通信需求，城域网方案被广泛应用于大城市中。
本文将介绍城域网的概念、构建原则以及常见的城域网方案。
2. 城域网概述城域网以城市为范围，连接多个局域网（Local Area Network，简称LAN），可以覆盖整个城市甚至更大的范围。
城域网提供高速数据传输、多媒体通信和可靠性服务，为城市内的企业、学校、政府机构等提供互联互通的网络环境。
城域网的特点如下：- 覆盖范围广：城域网可以覆盖整个城市的各个区域，实现局域网之间的联通。
- 高带宽：为满足多媒体通信和大量数据传输的需求，城域网提供高速的数据传输通道。
- 可靠性：城域网具备高可靠性的特点，保证网络的稳定运行。
- 扩展性：城域网可以根据需求进行扩展，满足不断增长的带宽需求。
3. 城域网构建原则在构建城域网方案时，需要考虑以下原则：- 高可用性：城域网应具备高可用性，能够在设备故障或线路中断等情况下保持正常运行。
- 安全性：城域网需要提供安全的网络环境，保护用户的数据不被非法获取。
- 高性能：城域网需要提供高性能的网络传输能力，以满足各种应用的需求。
- 灵活性：城域网需要具备灵活的拓扑结构，能够根据需求随时进行扩展或配置变更。
4. 常见的城域网方案4.1 光纤城域网方案光纤城域网方案基于光纤传输技术，提供高速数据传输、长距离通信和抗干扰能力强的特点。
光纤城域网可以采用点对点、环形或星形拓扑结构，支持多种通信协议，为用户提供高品质的网络通信服务。
光纤城域网方案的优点如下：- 高速传输：光纤传输速率高，可实现大容量的数据传输。
- 抗干扰能力强：光纤传输不受电磁干扰影响，保证传输质量稳定。
- 长距离通信：光纤传输距离较远，可以覆盖城市范围的通信需求。
4.2 无线城域网方案无线城域网方案基于无线网络技术，通过无线信号传输数据，提供灵活的网络接入方式。
XXX市教育城域网建设方案第一章XXX教育城域网的功能和体系分析一、XXX教育城域网的功能1、实现XXX市教育资源的共享，避免人力、物力的重复投入。
在XXX市各中小学校逐步建立校园网的基础上，以教育信息中心为核心建立城域网，实现校与校之间的互联互通，有效整合、共享全市中小学的教育教学资源，同时集中引进国内外优秀的教育教学资源；各学校可以通过网络交流，发挥自身优势，并从网络中心获得各类图文、语音、视频和课件等多媒体素材，通过网上名师共享、VOD点播、远程培训等宽带教育教学方式，实现城乡教育均衡化发展，提高全市教育教学的整体水平，最大限度的减少校园网建设中的人力、物力投入。
2、实现XXX教育管理的信息化、现代化。
教育信息中心作为教育网络办公、管理的中心，教育局可通过相关门户网站提供网络化的办公环境和条件，启用开放式电子政务系统，集中处理上传、下达的各种管理数据及文档，做到数据及时送达、汇总，降低全市学校管理的运行和维护成本，使校园网的建设在依托教育信息中心的基础上形成一种崭新的模式，提高我市教育管理的现代化水平。
3、加强学校、教研人员、教师、学生和家长之间的交流教育信息中心将为学校、教研人员、教师、学生和家长提供各种信息服务。
教研人员可以通过相应的学科网站指导全市教师教学教研活动；教师可以交流教学经验，通过相关学科网站向教研部门反馈教育教改信息，利用丰富的教育教学资源制作课件和试题来提高教学水平；学生可以通过网络资源加深、巩固所学知识，并可通过各种“寓教于乐”的趣味知识和游戏来增加学习兴趣，还可通过网上在线辅导、课堂教学直播、电子公告板、免费电子邮件等形式接受名师、名校的辅导；家长可以从网上随时了解到当前的教育、教学动态、子女在校学习情况等，加强与学校和教师的沟通，实现家、校联合。
4、为全市教育提供高速互联网出口，并为各校网站提供安全保障，实时记录每个用户的上网信息。
二、XXX教育城域网总体设计XXX教育城域网建设是一个大型的教育信息化工程，不是一个纯粹的物理意义上的网络建设工程，从这一点出发，总体的设计思路如下：1、硬件包括教育信息中心建设、校园网络建设。

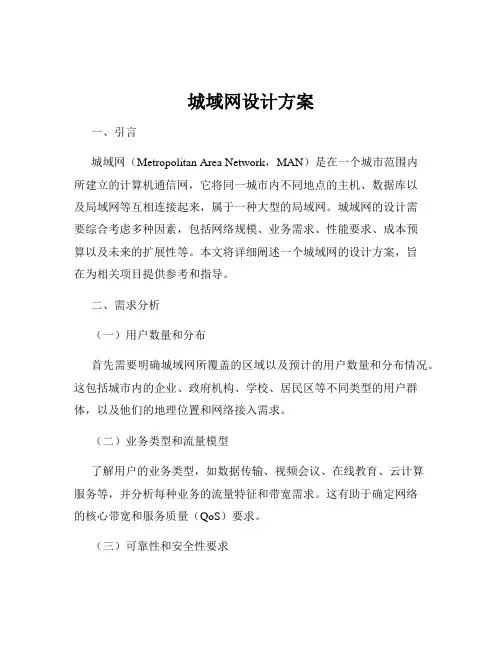

城域网设计方案（一）引言概述：城域网设计方案（一）旨在提供一种可靠、高效、安全的城域网架构，以满足现代城市中各类组织的通信需求。
本文将从网络拓扑、网络设备、网络安全、网络性能和网络管理五个方面详细阐述城域网设计方案，以帮助读者了解并更好地构建城域网。
正文：一、网络拓扑1. 实施核心汇聚层设计，将所有边缘层交换机汇聚至核心层，提供网络聚合和分配能力。
2. 采用多层交换机架构，将数据中心交换机连接到核心汇聚层交换机，以提供高速数据传输。
3. 设计冗余链路和路径，确保网络可用性和容错能力。
4. 使用虚拟局域网（VLAN）划分网络，增加安全性和性能。
二、网络设备1. 选择高性能的交换机和路由器，以满足城域网中的高负荷通信需求。
2. 采用光纤作为主干网线路，提供高速和可靠的数据传输。
3. 配置网络设备的冗余和容错功能，保证网络的稳定性和可靠性。
4. 使用可扩展的设备，以便随着网络规模的扩大进行升级和更新。
5. 配置网络设备的流量控制和负载均衡，以优化网络性能和资源利用率。
三、网络安全1. 配置网络防火墙和入侵检测系统，以保护城域网免受未经授权的访问和攻击。
2. 实施访问控制策略，限制对敏感数据和网络资源的访问。
3. 加密敏感数据的传输，以防止数据泄露和窃听。
4. 定期更新网络设备的安全补丁和固件，以防止已知安全漏洞的利用。
5. 建立网络安全事件响应机制，及时发现和应对安全威胁。
四、网络性能1. 使用负载均衡技术，平衡网络中的数据流量，提高网络吞吐量和响应速度。
2. 配置网络带宽管理策略，保证重要业务和应用的优先使用网络资源。
3. 优化网络设备的配置，提高数据传输的效率。
4. 部署缓存服务器和内容分发网络（CDN），提供高速的内容访问和下载服务。
5. 监控和分析网络性能，及时发现和解决潜在的性能问题。
五、网络管理1. 使用网络管理系统进行设备监控和故障管理。
2. 建立网络拓扑图和文档，记录网络设备和配置信息。

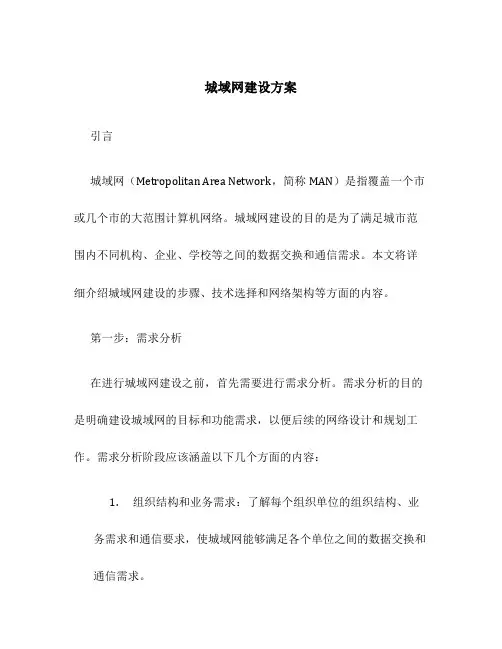

城域网建设方案引言城域网（Metropolitan Area Network，简称MAN）是指覆盖一个市或几个市的大范围计算机网络。
城域网建设的目的是为了满足城市范围内不同机构、企业、学校等之间的数据交换和通信需求。
本文将详细介绍城域网建设的步骤、技术选择和网络架构等方面的内容。
第一步：需求分析在进行城域网建设之前，首先需要进行需求分析。
需求分析的目的是明确建设城域网的目标和功能需求，以便后续的网络设计和规划工作。
需求分析阶段应该涵盖以下几个方面的内容：1.组织结构和业务需求：了解每个组织单位的组织结构、业务需求和通信要求，使城域网能够满足各个单位之间的数据交换和通信需求。
2.市政基础设施：了解并充分利用城市现有的基础设施，例如光纤网络、通信塔等。
3.安全需求：根据不同单位的安全需求，设计相应的安全机制，确保城域网的数据传输安全。
4.扩展和可伸缩性：考虑到城市的发展和扩张，设计城域网时需要具备良好的可伸缩性，以便将来的扩展。
第二步：网络设计在需求分析阶段完成后，进入网络设计阶段。
网络设计的目标是根据需求分析的结果，制定详细的网络拓扑和架构方案。
在进行网络设计时应考虑以下几个方面：1.网络拓扑：选择合适的网络拓扑结构，例如星型、环型或者混合型拓扑，以满足城域网的通信需求。
2.网络设备：选择合适的网络设备，例如路由器、交换机、防火墙等，确保城域网的正常运行。
3.IP地址规划：进行合理的IP地址规划，确保不同单位之间的网络互通以及网络资源的有效利用。
4.网络安全：设计并实施安全机制，例如防火墙、入侵检测系统等，保护城域网的安全和稳定。
第三步：网络实施在网络设计完成后，进入网络实施阶段。
网络实施阶段需要按照设计方案进行网络设备的安装、配置和测试等工作。
具体包括以下几个步骤：1.网络设备安装：按照设计方案，将所需的网络设备进行安装并进行必要的物理连接。
2.设备配置：对安装好的网络设备进行配置，包括IP地址、路由器设置、防火墙规则等。

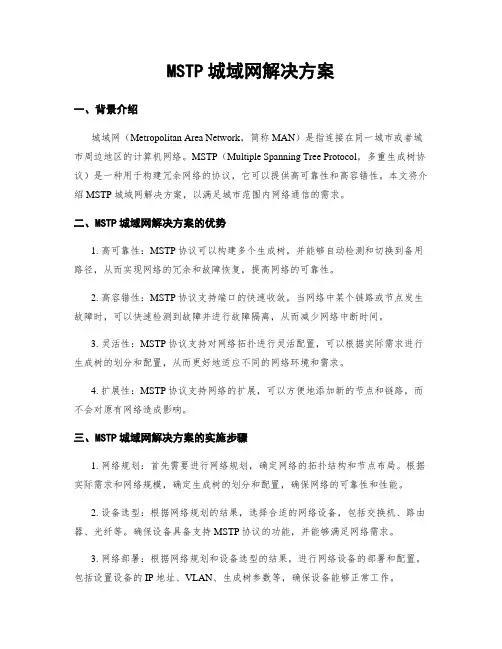

MSTP城域网解决方案一、背景介绍城域网（Metropolitan Area Network，简称MAN）是指连接在同一城市或者城市周边地区的计算机网络。
MSTP（Multiple Spanning Tree Protocol，多重生成树协议）是一种用于构建冗余网络的协议，它可以提供高可靠性和高容错性。
本文将介绍MSTP城域网解决方案，以满足城市范围内网络通信的需求。
二、MSTP城域网解决方案的优势1. 高可靠性：MSTP协议可以构建多个生成树，并能够自动检测和切换到备用路径，从而实现网络的冗余和故障恢复，提高网络的可靠性。
2. 高容错性：MSTP协议支持端口的快速收敛，当网络中某个链路或节点发生故障时，可以快速检测到故障并进行故障隔离，从而减少网络中断时间。
3. 灵活性：MSTP协议支持对网络拓扑进行灵活配置，可以根据实际需求进行生成树的划分和配置，从而更好地适应不同的网络环境和需求。
4. 扩展性：MSTP协议支持网络的扩展，可以方便地添加新的节点和链路，而不会对原有网络造成影响。
三、MSTP城域网解决方案的实施步骤1. 网络规划：首先需要进行网络规划，确定网络的拓扑结构和节点布局。
根据实际需求和网络规模，确定生成树的划分和配置，确保网络的可靠性和性能。
2. 设备选型：根据网络规划的结果，选择合适的网络设备，包括交换机、路由器、光纤等。
确保设备具备支持MSTP协议的功能，并能够满足网络需求。
3. 网络部署：根据网络规划和设备选型的结果，进行网络设备的部署和配置。
包括设置设备的IP地址、VLAN、生成树参数等，确保设备能够正常工作。
4. 测试和优化：在网络部署完成后，进行网络的测试和优化。
包括测试网络的连通性、带宽和延迟等指标，根据测试结果进行调整和优化，确保网络性能达到预期要求。
5. 运维和监控：在网络正常运行后，进行网络的运维和监控工作。
包括定期检查设备的状态和性能，及时处理故障和异常情况，确保网络的稳定性和可靠性。
教育城域网建设方案一、引言教育城域网是一个覆盖城市区域的教育信息化网络平台，旨在整合教育资源，促进教育公平，提高教育质量，推动教育现代化进程。
本文将详细阐述教育城域网的建设方案，包括需求分析、总体架构设计、网络基础设施建设、应用系统建设、安全保障体系建设、运维管理体系建设等方面。
二、需求分析（一）教育教学需求随着教育信息化的不断推进，学校对多媒体教学、在线课程、远程教育等应用的需求日益增长。
教师需要便捷地获取教学资源，学生需要个性化的学习环境，家长需要及时了解学生的学习情况。
（二）管理需求教育管理部门需要实现对学校的信息化管理，包括学籍管理、教学管理、考试管理、教育资源管理等，提高管理效率和决策水平。
（三）资源共享需求学校之间、教师之间、学生之间需要实现教育资源的共享与交流，促进优质教育资源的均衡发展。
（四）安全需求教育城域网涉及大量的学生个人信息和教育数据，必须保障网络安全，防止数据泄露、网络攻击等安全事件的发生。
三、总体架构设计（一）网络拓扑结构采用星型拓扑结构，以教育信息中心为核心，通过高速光纤链路连接各学校、教育机构和教育管理部门。
（二）层次化设计分为核心层、汇聚层和接入层。
核心层负责高速数据交换，汇聚层负责整合接入层的数据，接入层负责连接各类终端设备。
（三）冗余设计采用冗余链路和设备，提高网络的可靠性和可用性，确保网络的稳定运行。
四、网络基础设施建设（一）骨干网络建设采用高速光纤通信技术，构建大容量、高带宽的骨干网络，满足数据、语音、视频等多种业务的传输需求。
（二）校园网络建设各学校根据实际需求建设校园网络，实现校内有线网络和无线网络的全覆盖，确保师生能够随时随地接入网络。
（三）网络设备选型选择性能稳定、功能强大、易于管理的网络设备，如路由器、交换机、防火墙等。
（四）IP 地址规划合理规划 IP 地址，确保网络地址的唯一性和可扩展性。
五、应用系统建设（一）教育资源公共服务平台整合各类教育资源，包括教学课件、试题库、电子图书等，为师生提供便捷的资源检索和下载服务。
浏阳市教育城域网建设实施方案一、背景介绍随着信息技术的不断发展，教育领域对于互联网的应用需求也越来越高。
为满足浏阳市教育系统的信息化需求，提升教育教学水平和管理效率，浏阳市决定建设教育城域网。
二、目标与任务1.目标：建设稳定、安全、高效的教育城域网，实现教育信息化的全面应用。
2.任务：(1)完善基础设施：包括网络硬件设备的升级和购置，提供高速、稳定的网络连接。
(2)建设网络系统：搭建网络平台，包括服务器、存储设备等，提供网络服务支持。
(3)优化网络服务：确保网络服务能够满足教育应用的需要，提供高质量的服务。
(4)建设信息安全系统：实施防火墙、入侵检测、防病毒等安全措施，保护教育信息安全。
(5)开展培训与推广：组织教师培训，提高教师的信息技术水平；推广教育信息化应用。
三、实施步骤1.网络基础设施建设：(1)基于现有网络设备进行升级和扩容，提供更大带宽。
(2)购置新的网络设备，包括路由器、交换机、光纤等，以提升网络传输能力。
(3)搭建网络监控系统，实时监测网络运行状态，提供故障快速诊断与处理。
(4)部署无线网络，提供灵活的网络接入方式，满足移动教育应用需求。
2.网络系统建设：(1)建设教育网络平台，包括服务器、存储设备等，以提供支撑教育应用的硬件基础。
(2)部署教育应用系统，包括教务管理系统、学生信息管理系统等，实现教育信息的集中化管理。
(3)开发教育资源共享平台，提供教师教育资源的共享与交流。
3.网络服务优化：(1)优化网络带宽管理，针对不同用户进行带宽分配，确保教育教学应用的网络性能。
(2)部署内容分发网络（CDN），加速教育资源的访问速度，提高用户体验。
(3)配置负载均衡系统，提升网络系统的可用性和稳定性。
(4) 实施QoS（Quality of Service）策略，保障教育应用包的优先传输。
4.信息安全系统建设：(1)部署防火墙、入侵检测系统，确保网络安全可控。
(2)安装杀毒软件，定期更新病毒库，保证网络系统的安全性。

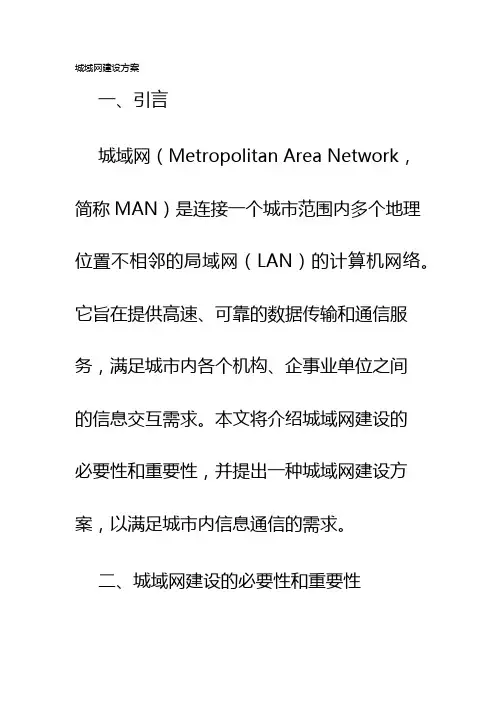

城域网建设方案一、引言城域网（Metropolitan Area Network，简称MAN）是连接一个城市范围内多个地理位置不相邻的局域网（LAN）的计算机网络。
它旨在提供高速、可靠的数据传输和通信服务，满足城市内各个机构、企事业单位之间的信息交互需求。
本文将介绍城域网建设的必要性和重要性，并提出一种城域网建设方案，以满足城市内信息通信的需求。
二、城域网建设的必要性和重要性随着信息化时代的到来，城市内各个机构、企事业单位间的信息交互需求越来越迫切。
传统的局域网解决了机构内部的信息交互问题，但面临着覆盖范围狭窄、带宽有限等局限性。
因此，城域网的建设显得尤为重要。
1. 高速数据传输：城域网能提供更高的传输速度和更大的带宽，满足机构间大数据传输的需求，提高工作效率。
2. 资源共享：城域网能够实现机构间共享数据和资源，避免重复投入，提高资源利用效率。
3. 安全性和可靠性：城域网通过网络安全技术的应用，保障机构间信息传输的安全性和可靠性，避免信息泄露和数据丢失的风险。
4. 统一管理：通过城域网，可以实现对机构间网络设备的集中管理，简化管理工作，提高管理效率。
三、城域网建设方案基于以上的必要性和重要性，我提出以下城域网建设方案，以满足城市内的信息通信需求。
1. 规划设计在城市内合适的位置建设城域网中心节点，作为整个城域网的核心。
根据需求和地理位置，确定各个节点的位置，并规划好光纤集中枢纽，确保节点之间的高速连接。
2. 网络设备选型选择符合城域网要求的网络设备，包括路由器、交换机、光纤传输设备等。
这些设备应具备高性能、可靠性强、带宽大的特点。
3. 光纤布线通过铺设光纤实现城域网的信息传输。
根据规划设计确定的节点位置，进行光纤布线工作。
在布线时应注意保护光缆，避免损坏，确保传输质量。
4. 网络安全城域网的建设必须注重网络安全。
采用防火墙、入侵检测系统等网络安全设备，保护城域网的数据和信息安全。
5. 网络管理建设合适的网络管理系统，对城域网进行日常维护和管理。

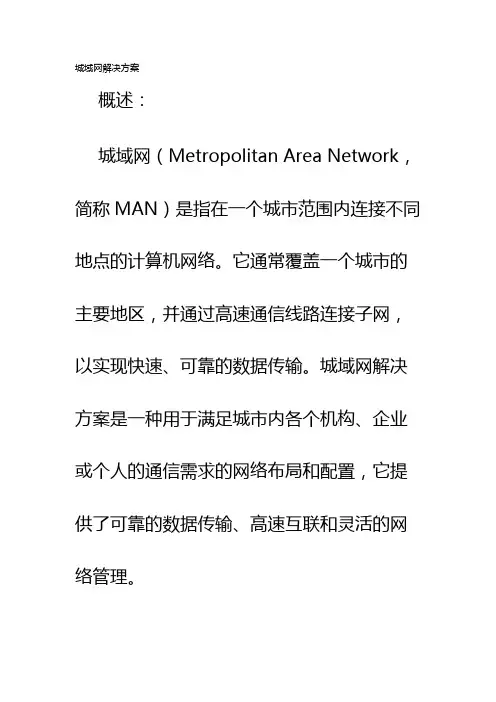

城域网解决方案概述：城域网（Metropolitan Area Network，简称MAN）是指在一个城市范围内连接不同地点的计算机网络。
它通常覆盖一个城市的主要地区，并通过高速通信线路连接子网，以实现快速、可靠的数据传输。
城域网解决方案是一种用于满足城市内各个机构、企业或个人的通信需求的网络布局和配置，它提供了可靠的数据传输、高速互联和灵活的网络管理。
一、城域网的特点：1.1 大范围覆盖：城域网连接的地点通常分布在城市范围内的不同地区，覆盖面积比局域网大，同时也比广域网小。
1.2 高速数据传输：城域网采用先进的通信技术和设备，以保证快速、可靠的数据传输能力。
1.3 灵活的网络管理：城域网解决方案应具备灵活的网络管理功能，以便进行网络性能监测、故障排除和配置管理。
二、城域网解决方案的关键要素：2.1 高速通信线路：城域网解决方案需要建立高速通信线路，以满足数据传输的需求。
常用的高速通信线路包括光纤、数字电路和无线传输等。
2.2 网络交换设备：城域网解决方案需要使用网络交换设备，如交换机、路由器等，来实现数据包的转发和路由功能，以实现数据的高效传输。
2.3 网络安全措施：城域网解决方案需要考虑到网络的安全性，包括数据的加密传输、入侵检测和防火墙等安全措施，以确保数据的机密性和完整性。
2.4 管理工具：城域网解决方案需要配备相应的网络管理工具，以进行网络性能监测、故障排除和配置管理等操作，以保证网络的正常运行。
三、常见的城域网解决方案：3.1 城域网与广域网的互联：在城域网解决方案中，常常需要将城域网与广域网相互连接，以实现不同地区间的数据传输。
可以采用虚拟专线、VPN（Virtual PrivateNetwork）等方式实现城域网和广域网的互联。
3.2 光纤城域网：光纤城域网是一种利用光纤作为通信介质的城域网解决方案，它具有带宽大、传输距离远、抗干扰能力强等优点，可满足高速数据传输的需求。
3.3 无线城域网：无线城域网是一种通过无线通信技术实现的城域网解决方案，它具有便捷性和灵活性等优点，适用于那些无法铺设光纤的地区。
xxx网络科技有限公司城域网组网方案xxx网络科技有限公司2009年2月xxx网络科技有限公司一、设计原则随着中国互联网业务的快速发展，可以预测的用户需求在几年内将成几何级数增长，同时，随着中国加入WTO，来自各个方面的竞争压力不断增加。
但是，目前国内边远地区的互联网基础设施还不够发达，不足以迅速占领市场的制高点，在未来的竞争中立于不败之地。
因此，我公司决定建设一个先进的、灵活的、可靠的、基于标准的城市骨干通信平台，使得各地能够基于这个平台，针对市场上IP用户的大量宽带多媒体应用的需求，迅速推出一系列崭新的宽带多媒体业务，从而吸引更多的用户，增加市场竞争力，实现网络的商用价值，并为今后满足市场新的业务需求而迅速推出新的业务打好基础。
城域网一期工程的建设目标是将IP城域网建成为数据业务的统一骨干平台，在此平台上为政府、企业、学校提供高速接入，同时提供VPN等增值业务。
基于以上的建立目标，城域网的设计原则为：(1)可靠性原则；(2)可扩充性原则；(3)简单和易于管理的原则；(4)可以集中管理的原则；(5)效率高；(6)和现有网络有较好的集成；(7)安全性；网络可靠性通过下述的设计思路来达到：-在网络核心层进行Partial meshed冗余物理连接；-接入层设备通过Dual homing双连接到核心层；-网络采用多出口设计到Internet；-在接入层采用Route summarization减少边缘链路波动对核心的影响；-合理采用静态路由，提高可靠性；网络可扩充性通过下述的设计思路来达到：-网络采用明显的“核心—分布”层次结构；-简单而有效的IP地址分配策略；-采用可靠和可扩展的IGP路由协议；简单和易于维护性通过下述设计思路来达到：-所有的网络设备被分配专门的用途；xxx网络科技有限公司-避免复杂的配置；-网络设备命名直观而易记；-统一的slot、port、VLAN的分配策略；-每台设备都配有loopback地址，易于维护；集中管理通过下述设计思路来达到：-为中央网络管理系统配有专门的管理网段；-从中央网管网段可以到达所有设备；-VPN PE-CE连接从NMS网段同样可以到达；-为所有互连网段包括VPN PE-CE连接都采用合法IP地址；运行的高效性通过下述设计思路来达到：-核心层互连链路采用相同接口类型和相同速率，便于作负载平衡；-城域网内部采用缺省路由配合IGP metric作出口选择；-和Internet的多连接上采用BGP MED特性进行负载分担；和现有网络的集成通过下述设计思路来达到：-采用开放的、标准的路由协议将城域网分为多个路由区域，现有网络可以通过单独的域连接上来；-和Internet的BGP连接通过保留的AS号；安全性通过下述设计思路来达到：-对所有重要事件进行log；-限制对设备的SNMP和TELNET；-采用NTP协议对全网的设备进行同步；-对不安全的端口上将路由协议进行Passive，防止不必要的路由泄露；-对网络设备的User和Privilege状态进行存取控制；xxx网络科技有限公司网络总体结构如图所示：xxx网络科技有限公司二、设备用途说明和命名规则2.1 Site代码Site代码是地点名的拼音缩写而成。
2.2 设备命名规则M – CD – 12012 - AUnique Ide.g. A – 1st 12012; B-2nd 12012Equipment TypeSite CodeMAN解释:(1)设备类型为“6509” 代表Catalyst 6509 switch的LAN switch 部分；(2)设备类型为“6509R#” 代表Catalyst 6509 switch的routing 部分：6509R1 代表安装在6509的primary supervisory card 上的MSFC featurecard；6509R2代表安装在6509的Redundant supervisory card上的MSFCfeature card。
xxx网络科技有限公司2.3 设备用途描述设备用途说明：(1)MPLS Core Router•设备用作MPLS核心Label交换路由器；•不直接连接任何用户；•所有核心层路由器之间、核心路由器和PE路由器之间的连接必须MPLS Enabled；•核心路由器只能运行独一的IGP路由协议；(2)MPLS PE Router•设备用作MPLS provider edge router（PE）；•所有VPN用户端的连接终结在PE上；•同时，PE路由器作为Internet分布层接入路由器；•PE在IGP上作为ABR，进行路由聚合；(3)Commercial Internet Access Concentrator•设备用于商业用户的高速Internet接入；xxx网络科技有限公司•每一个FE交换端口属于一个单独的VLAN；•每个FE交换端口和用户设备通过FE-to-Fiber单模光纤转换器连接；☆注：该转换连接不属本次工程范畴(4)Inter-VLAN Routing•设备用作Inter-VLAN路由，这些VLAN是通过Switch建立起来的；•同时，该设备还用于Internet接入路由器；•设备在IGP中作为ABR，进行路由聚合；(5)Community Internet Access Concentrator•设备用于小区用户高速Internet接入；•Supervisory Engine上的GE端口通过多模光纤连接到本地的MPLS core路由器上；•VLANA1作用于Inter-VLAN路由器（MFSC）作为管理网段；•VLAN通过FE-to-Fiber单模光纤转换器和小区的用户设备相连；☆注：该转换连接不属本次工程范畴(6)Server Hosting•设备（LAN交换机）用于连接各种主机托管服务器；•Supervisory Engine上的GE端口通过单模光纤连接到远程的MPLS core路由器上；•VLNA1作于Inter-VLAN路由器（MFSC）作为管理网段；(7)VLAN Management CE Router•设备作为一个CE路由器，连接中央网管网段，通过VPN连接到所有的用户VPN上，以便于中央网管对所有PE－CE链路和CE路由器进行管理；•一个FE端口连接到本地PE上网管专用FE端口，另一个FE端口连接到Local Server Hosting以太网交换机上，通过网管专用网段和网管主机相连接；(8)Government Internet Access Concentrator•设备用作政府机构上网的接入集中器，提供高速Internet连接；•6509上的supervisory engine的GE口通过单模光纤连接到最近的MPLS Core Router；•VLANA1作用于Inter-VLAN路由器（MFSC）作为管理网段；•VLAN通过FE-to-Fiber单模光纤转换器和小区的用户设备相连；☆注：该转换连接不属本次工程范畴三、网络架构城域网在网络结构上分成核心层和接入层，在功能上提供VPN互连、高速商业Internet 接入、高速小区Internet接入、政府上网接入、主机托管连接等多种服务类别。
因此，为了在一种清晰的结构上进行网络设计，对网络进行功能模块的划分，将城域网分为以下几个模块：➢核心骨干模块➢I nternet连接点模块➢I P VPN服务模块➢商业Internet接入模块➢小区Internet接入模块➢政府上网接入模块➢主机托管模块3.1 核心骨干模块(backbone)1、结构城域网的核心骨干模块由分布在3个不同地点的3台Cisco GSR12012路由器构成，分别是：⏹M-SN-12012-A 枢纽的GSR12012⏹M-CD-12012-A 成都的GSR12012⏹M-WH-12012-A 武汉的GSR12012这3台GSR12012通过POS接口卡单模光纤以partial meshed结构互连；为了确保核心骨干模块的MPLS标签分配和路由表的稳定，这3台GSR12012及它们之间互相连接的Link 必须独立地分配在IGP的area 0域中。
从其它模块学到的路由在进入Core之前必须先进行Aggregate或Summarize，以免造成对Core的路由影响。
2、实现作为IP城域网的核心，要承载包括IPv4和MPLS VPN两种不同的traffic，所以，每台Core Router必须是能够支持Tag Switching。
在这种配置下，MPLS VPN的traffic被Tag Switched，而普通IPv4的traffic被routed。
为了减少Tag Switch的目标lable，可以采取access list的方法来限制标签的分配。
Tag Switching在限于目标地址是MultiProtocol BGP neighbor的Core Router的loopback地址，大大减轻了Core Router在Lable分配上的开销。
其它traffic进行普通路由。
3.2 Internet连接点模块1、结构在城域网工程中，成都和武汉的两台Core Router：M-CD-12012-A和M-WH-12012-A作为和INTERNET连接的边界路由器。
2、实现城域网之间运行BGP路由协议，城域网的边界路由器不学习任何Internet路由，所有IP城域网不知道的路由都通过缺省路由送至网络。
3.3 商业Internet接入模块1、结构城域网的这一部分主要包括用于向用户提供商业Internet 接入服务的设备和链路。
用户在自己驻地有自已的路由器用于进行Internet 接入。
商业Internet 接入模块部分包括以下设备：Access Router (Cisco 7500 series routers):• M-SN-7507-A • M-CD-7513-A • M-WH-7507-ACommercial Internet Access Concentrator (Cisco Catalyst 2924M-XL LAN switches):• M-SN-2924-B • M-CD-2924-B • M-WH-2924-B注：7500路由器作为一个接入平台同时起IP-VPN 功能和商业Internet 接入功能。
商业Internet access concentrator 通过FE 接口接到7500路由器上，作为上联链路。
每个单独的2924交换机的100M 以太网端口定义为独立的VLAN ，在7500路由器上的FE 端口上，为每个access VLAN 定义一个sub-interface 。
