钢的过冷奥氏体转变及热处理

第三章奥⽒体在冷却时的转变第六节钢在冷却时的转变⼀、共析钢的过冷奥⽒体转变由铁碳相图可知，共析钢从奥⽒体状态冷却到临界点A1点以下时将要发⽣珠光体转变。

实际上，迅速冷却到A1点以下温度时，转变并不是⽴即开始的，在A1点以下未转变的奥⽒体称为过冷奥⽒体。

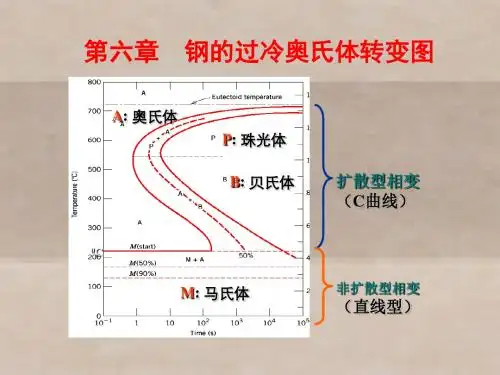

1．过冷奥⽒体转变曲线(1)过冷奥⽒体等温转变曲线图10—38是通过实验测定的共析钢过冷奥⽒体等温转变动⼒学曲线，⼜称过冷奥⽒体等温转变等温图(⼜称TTT图或C曲线)。

图中左边的曲线是转变开始线，右边的曲线是转变完了线。

它的上部向A1线⽆限趋近，它的下部与Ms线相交。

Ms点是奥⽒体开始向马⽒体转变的温度。

由图可以看出，过冷奥⽒体开始转变需要经过⼀段孕育期，在550～500℃等温时孕育期最短，转变最快，称为C曲线的“⿐⼦”。

在⿐温以上的⾼温阶段，随过冷度的增加，转变的孕育期缩短，转变加快；在⿐温以下的中温阶段，随过冷度的增加，转变的孕育期变长，转变变慢。

这是因为共析转变是扩散型相变，转变速率是由相变驱动⼒和扩散系数D两个因素综合决定的(参看第三节)。

过冷奥⽒体在不同的温度区间会发⽣三种不同的转变。

在A1～500~C区间发⽣珠光体转变，转变的产物是珠光体(P)，其硬度值较低，在11～40HRC之间；550~C～Ms点区间发⽣贝⽒体转变，产物是贝⽒体(B)，硬度值较⾼在40～55HRC之间；在Ms点以下将发⽣马⽒体转变，得到马⽒体(M)，马⽒体的硬度很⾼，可达到60HRC以上。

碳素钢的贝⽒体转变温度区间与珠光体、马⽒体转变的温度区间没有严格的界限，相互之间有重叠。

⼀般认为过冷奥⽒体有了1％的转变即为转变的开始，转变已完成99％即为转变完了。

在转变开始线和转变完了线之间，还可以划出转变量为10％、50％、90％等等⼏条⼤体平⾏的曲线(图中以虚线表⽰)。

转变开始线、终⽌线与A。

线、Ms线之间将等温转变图划分成⼏个区域，各个区域表⽰组织状态及转变量与温度和时间之间的关系。

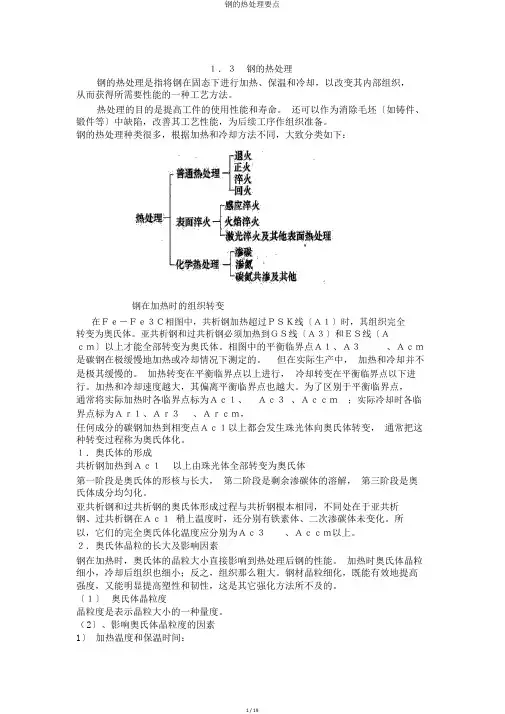

１．３钢的热处理钢的热处理是指将钢在固态下进行加热、保温和冷却，以改变其内部组织，从而获得所需要性能的一种工艺方法。

热处理的目的是提高工件的使用性能和寿命。

还可以作为消除毛坯〔如铸件、锻件等〕中缺陷，改善其工艺性能，为后续工序作组织准备。

钢的热处理种类很多，根据加热和冷却方法不同，大致分类如下：钢在加热时的组织转变在Ｆｅ－Ｆｅ３Ｃ相图中，共析钢加热超过ＰＳＫ线〔Ａ１〕时，其组织完全转变为奥氏体。

亚共析钢和过共析钢必须加热到ＧＳ线〔Ａ３〕和ＥＳ线〔Ａｃｍ〕以上才能全部转变为奥氏体。

相图中的平衡临界点Ａ１、Ａ３、Ａｃｍ是碳钢在极缓慢地加热或冷却情况下测定的。

但在实际生产中，加热和冷却并不是极其缓慢的。

加热转变在平衡临界点以上进行，冷却转变在平衡临界点以下进行。

加热和冷却速度越大，其偏离平衡临界点也越大。

为了区别于平衡临界点，通常将实际加热时各临界点标为Ａｃ１、Ａｃ３、Ａｃｃｍ；实际冷却时各临界点标为Ａｒ１、Ａｒ３、Ａｒｃｍ，任何成分的碳钢加热到相变点Ａｃ１以上都会发生珠光体向奥氏体转变，通常把这种转变过程称为奥氏体化。

１．奥氏体的形成共析钢加热到Ａｃ１以上由珠光体全部转变为奥氏体第一阶段是奥氏体的形核与长大，第二阶段是剩余渗碳体的溶解，第三阶段是奥氏体成分均匀化。

亚共析钢和过共析钢的奥氏体形成过程与共析钢根本相同，不同处在于亚共析钢、过共析钢在Ａｃ１稍上温度时，还分别有铁素体、二次渗碳体未变化。

所以，它们的完全奥氏体化温度应分别为Ａｃ３、Ａｃｃｍ以上。

２．奥氏体晶粒的长大及影响因素钢在加热时，奥氏体的晶粒大小直接影响到热处理后钢的性能。

加热时奥氏体晶粒细小，冷却后组织也细小；反之，组织那么粗大。

钢材晶粒细化，既能有效地提高强度，又能明显提高塑性和韧性，这是其它强化方法所不及的。

〔１〕奥氏体晶粒度晶粒度是表示晶粒大小的一种量度。

（2〕、影响奥氏体晶粒度的因素1〕加热温度和保温时间：加热温度高、保温时间长，A晶粒粗大。

2．奥氏体的形成
钢在加热时的组织转变，主要包括奥氏体的形成和晶粒长大两个过程。

物元素（如铌、钒、钛等），会形成难熔的碳化物和氮化物颗粒，弥散分布于奥氏体晶界上，阻碍奥氏体晶粒的长大。

因此，大多数合金钢、本质细晶粒钢加热时奥氏体的晶粒一般较细。

原始组织：钢的原始晶粒越细，热处理加热后的奥氏体的晶粒越细。

二、钢在冷却时的组织转变
冷却方式是决定热处理组织和性能的主要因素。

热处理冷却方式分为等温冷却和连续冷却。

等温转变产物及性能：用等温转变图可分析钢在A
线以下不同温度进行等温转变
1
所获的产物。

根据等温温度不同，其转变产物有珠光体型和贝氏体型两种。

～550℃ ，获片状珠光体型（F+P）组织。

[ 高温转变]：转变温度范围为A
1
依转变温度由高到低，转变产物分别为珠光体、索氏体、托氏体，片层间距由粗到细。

其力学性能与片层间距大小有关，片层间距越小，则塑性变形抗力越大，强度
炉冷V
：比较缓慢，相当于随炉冷却（退火的冷却方式），它分别与C曲线的
1
转变开始和转变终了线相交于1、2点，这两点位于C曲线上部珠光体转变区域，估计它的转变产物为珠光体，硬度170~220HBS。

空冷V
：相当于在空气中冷却（正火的冷却方式），它分别与C曲线的转变开
2
始线和转变终了线相交于3、4点，位于C曲线珠光体转变区域中下部分，故可判断。

1/1钢在冷却时的组织转变常识钢进行热处理冷却的目的是获得所需要的组织和性能，这需要通过采用不同冷却方式来实现。

冷却方式不同转变的组织也不同，性能差异较大。

奥氏体冷却至A1以下温度时将发生组织转变（A1温度以下还存在的不稳定奥氏体通常称过冷奥氏体）。

钢的冷却方式分为等温冷却和连续冷却。

等温冷却的组织转变形式1.奥氏体的等温转变对过冷奥氏体（即：奥氏体在A1线以上是稳定相，当冷却到A1线以下还未转变的奥氏体）经过一段时间的等温保持后转变为稳定的新相。

这种转变过程就称为奥氏体的等温转变。

2.等温冷却转变钢经奥氏体化后迅速冷却至临界点Ar1或Ar3)线以下，等温保持时过冷奥氏体发生的转变。

等温冷却的组织转变产物与性能1.A1～550℃也称高温转变，获片状珠光体型（F+P）组织，按转变温度由高到低的顺序，转变产物分别为珠光体、索氏体、托氏体；片层间距由粗到细，趋势是：片层间距越小，塑性变形阻力越大，强度和硬度越高1)A1～650℃获粗片状珠光体金相组织2)650～600℃获细片状索氏体金相组织3)600～550℃获极其细片状的托氏体金相组织2.550℃～M S 也称中温转变，获贝氏体型组织（过饱和的铁素体和碳化物组成，有上贝氏体和下贝氏体之分。

）1)550～350℃获羽毛状上贝氏体金相组织2)550℃～M S获黑色针状下贝氏体金相组织（这种组织强度和韧性都较高）3.M S线温度以下连续冷却时，过冷奥氏体发生转变获得马氏体组织，马氏体内的含碳量决定着马氏体的强度和硬度，总的趋势是随着马氏体含碳量的提高，强度与硬度也随之提高；高碳马氏体硬度高、脆性大，而低碳马氏体具有良好的强度和韧性。

连续冷却的组织转变过冷奥氏体在一个温度范围内，随温度连续下降发生组织转变。

连续冷却有炉冷、空冷、油冷、水冷四种最为常用的连续冷却方式1)炉冷冷速约10℃/min，产生新相为珠光体，如退火的冷却2)空冷冷速约10℃/s，产生新相为索氏体，如正火的冷却3)油冷冷速约150℃/s，产生新相为托氏体+马氏体，如油淬4)水冷冷速约600℃/s，产生新相为残余奥氏体+马氏体，如水淬（残余奥氏体的存在降低了淬火钢的硬度和耐磨性，也会因零件在使用过程中残余奥氏体会继续转变为马氏体，从而使工件变形；一些重要精密的零件通常会通过把淬火后的工件冷却到室温以下并继续冷却到－80～－50℃来减少残余奥氏体含量的存在）。

简述钢的奥氏体化过程钢是一种由铁和碳组成的合金，其中铁是主要的成分。

钢的性能取决于其微观组织，而钢的奥氏体化过程是形成其微观组织的关键步骤之一。

本文将简述钢的奥氏体化过程，以帮助读者更好地理解这一重要过程。

奥氏体是一种由铁和碳组成的固溶体，具有良好的塑性和韧性。

钢经过奥氏体化处理后，其组织中的奥氏体比例增加，从而提高了钢的强度和硬度。

钢的奥氏体化过程主要包括两个关键步骤：加热和冷却。

将钢加热到适当的温度。

加热温度取决于钢的成分和所需的组织结构。

一般来说，加热温度在800℃至1000℃之间。

在加热过程中，钢中的碳原子会从铁的晶格中扩散到晶界和位错附近。

这种扩散促使奥氏体的形成。

随后，将加热后的钢迅速冷却。

冷却速度是影响奥氏体化过程的重要参数之一。

快速冷却可以防止奥氏体转变为其他组织结构，如珠光体。

常用的冷却方法包括水淬和油淬。

冷却过程中，钢中的碳原子无法重新扩散到铁的晶格中，从而保持了奥氏体的形态。

通过加热和冷却的处理，钢的奥氏体比例得以增加。

奥氏体具有高硬度和强度，但相对脆性较大。

为了改善钢的性能，通常还需要对奥氏体进行进一步的处理，如淬火和回火。

淬火是指将奥氏体快速冷却到室温以下，以增加钢的硬度。

淬火后的奥氏体称为马氏体，具有极高的硬度和脆性。

为了减少脆性并提高韧性，需要进行回火处理。

回火是指将马氏体加热到适当的温度，然后迅速冷却。

回火会使马氏体中的碳原子重新扩散到铁的晶格中，从而降低硬度和脆性，提高韧性。

回火处理的温度和时间取决于所需的性能和组织结构。

钢的奥氏体化过程是通过加热和冷却来增加钢中奥氏体的比例。

奥氏体化处理可以提高钢的强度和硬度，但相对脆性较大。

为了改善钢的性能，通常还需要进行淬火和回火处理。

通过控制不同的处理参数，可以得到具有不同性能和组织结构的钢材，以满足不同的工程需求。

钢在冷却时的转变冷却是热处理的最后一个工序，也是最关键的工序，它决定了钢热处理后的组织和性能。

同一种钢，加热温度和保温 时间相同，冷却方法不同，热处理后的性能截然不同。

这是因为过冷奥氏体在冷却过程中转变成了不同的产物。

那么奥氏 体在冷却时转变成什么产物？有什么规律呢？这就是本次课的主要内容。

碳钢热处理时的冷却速度一般较大，大多都偏离了平衡状态（除退火外） ，所以热处理后的组织为非平衡组织。

碳钢 非平衡组织和按铁碳相图结晶得到的平衡组织相比差别很大。

所以不能再用铁碳相图加以分析，而应使用 C 曲线来确定。

一、 共析钢等温转变 C 曲线先介绍几个概念。

等温冷却和连续冷却；过冷奥氏体：处于 A1以下热力学不稳定的奥氏体，而奥氏体在 A1以上是稳定的，不会发生转变。

所以等温转变 C 曲线讲的就是过冷奥氏体在等温冷却条件下的转变规律。

（一） 、等温 C 曲线的测定（略）（二） 、等温 C 曲线的结构坐标轴、线、区的含义；孕育期的问题，引出 C 曲线的“NOSE”，共析钢过冷奥氏体最不稳定的温度是550℃，也就是说其“NOSE”出现在 550℃。

C 曲线的“NOSE”对钢的热处理影响很大，应注意。

（三） 、转变产物按照不同的冷却条件，过冷奥氏体在不同的温度范围内等温时将转变成不同的产物。

1、 珠光体类型转变在 A1--550℃之间等温时，过冷奥氏体转变成珠光体类型组织（即都是由 F 和 Fe3C 组成 ） ，而且等温温度越低， 组织中 F 和 Fe3C 的层片间距越小，组织越细，力学性能越高。

这些组织分别称为珠光体、索氏体和屈氏体，用符号 P、 S、T 表示。

其中 S 只有在1000倍的显微镜下才能分辨出其层片状形态；而 T 则只有在更高倍的电子显微镜下才能分辨 出其层片状形态。

这个转变是一个扩散型相变，需要完成铁的晶格改组和碳原子的重新分布。

2、 贝氏体转变在550℃--Ms 之间等温时，过冷奥氏体发生贝氏体转变。

t8钢过冷奥氏体等温转变曲线T8钢是一种低碳钢材，主要由铁、碳和少量的合金元素组成，具有优异的强度和韧性。

过冷奥氏体等温转变曲线是描述T8钢在不同等温过冷处理条件下的奥氏体转变过程的图表。

这条曲线可以提供有关T8钢的热处理过程中的相变温度和相变转变量的重要信息。

过冷奥氏体等温转变曲线的相关参考内容包括以下几个方面：1. 热处理过程：过冷奥氏体等温转变曲线通常包括了T8钢的热处理过程。

热处理过程一般分为加热、保温和冷却三个阶段。

加热阶段是将T8钢加热至预定温度，保持一定时间以使其达到均匀的温度。

保温阶段是在目标温度下进行保持一段时间，以确保相变达到平衡状态。

冷却阶段是将T8钢从目标温度迅速冷却至室温。

2. 奥氏体相变：T8钢的奥氏体相变是过冷奥氏体等温转变曲线的重点内容。

奥氏体相变包括了两个主要的相变温度，即A1温度和A3温度。

A1温度是指T8钢从固溶体相变为奥氏体的温度，也被称为亚共晶转变温度。

A1温度的高低直接影响到T8钢的硬度和韧性。

A3温度是指T8钢从奥氏体相变为铁素体的温度，也被称为共晶转变温度。

3. 过冷处理：过冷处理是指在A1温度以下对T8钢进行处理。

通过适当的过冷处理可以获得不同的组织和性能。

过冷奥氏体等温转变曲线可以展示在不同过冷处理温度下，奥氏体相变和相变转变量的变化。

此外，过冷处理还可以通过调控保温时间和加热速度来控制奥氏体的形态和分布，从而影响到T8钢的力学性能。

4. 影响因素：过冷奥氏体等温转变曲线还可以描述与T8钢热处理相关的影响因素。

这些因素包括碳含量、合金元素、冷却速率、保温时间等等。

碳含量是T8钢的主要合金元素之一，对奥氏体相变温度有着重要影响。

其他合金元素如钼、铬等的加入也能够改变奥氏体相变温度和转变量。

冷却速率和保温时间的变化可以显著影响到T8钢的显微组织和力学性能。

总结起来，过冷奥氏体等温转变曲线是描述T8钢热处理过程中奥氏体相变的重要图表。

它可以提供关于T8钢的相变温度和相变转变量的重要信息，帮助人们更好地理解和控制T8钢的热处理过程，从而优化其力学性能。
