[实用参考]高中物理实验读数专题.doc

【高中物理实验仪器读数专题教学案】一、教学目标:通过本章的学习，学生应当达到以下能力:1.掌握高中物理实验常用仪器的读数方法，能够正确读取仪器上的数据。

2.能够区分不同实验仪器的精度和分辨率，并认识到仪器读数误差的来源及如何减小误差。

3.理解仪器读数和实验误差在性质上的不同，能够精确描述实验误差，并采取相应的措施减小误差。

4.通过实验，掌握用于量测物理量的基本原理，加深对物理中量度和精度概念的认识。

二、教学内容:本章主要涉及高中阶段物理学科实验仪器读数专题。

1.实验仪器读数方法1.1电表的读数方法，在实验过程中本质集中学生在电表的读法，包括：模型的理解、电表链接合理安排、读数的方法和记录结果的技巧。

1.2天平的读数方法，介绍种类及不同读数方法，以及体会数字式及模拟式天平操作不同。

1.3游标卡尺及游标显微镜的读数法，主要介绍厚度、长度、直径、角度等物理量的测量。

1.4计时器的读数方法，包括数字计时器、模拟计时器、标准秒表、多功能计时器。

2.实验仪器误差分析3.1精度和分辨率，相关概念和区别。

4.2机械误差、人为误差、环境误差的概念、原因及减小误差的方法。

5.3实验误差和仪器误差的概念、区别和性质。

6.仪器读数误差的控制7.1提高仪器读数的准确性的方法，包括仪器的使用注意事项、选择合适的量程和误差范围的仪器，并补充了与操作有关的方法，如白电源检查、空载检查、交-直流转换箱的使用方法以及如何合理分配各个读数的负责人。

8.2加深对误差来源的了解和识别，以及误差的基本统计方法。

三、教学过程：1.介绍物理实验仪器在实验中的作用和重要性，并告诉学生合理进行计量的必要性。

2.再讲解各种物理实验仪器，包括它们的原理、精度和分辨率，并对仪器标度读数进行详细的解释和操作演示。

3.接着介绍误差来源及种类，并通过实验演示与计算，让学生更加深入地了解误差统计规律，体会误差的含义和控制误差的方法。

4.请学生自己制定一份实验计划和记录表，并实行实验。

高中物理实验仪器的读数方法
栾多老师
按照仪器的读数是否需要估读可分为两大类：
一、不需要估读的仪器有：游标卡尺、秒表、电阻箱。

如：游标卡尺
游标卡尺是一种测量长度的仪器，常用的游标卡尺有10分度、20分度和50分度三种，这三种游标卡尺的精确度分别为0.1mm、0.05mm和0.02mm。

读数方法如下：测量值=主尺读数+（游标尺与主尺对齐格数×精度）
读数：29mm+8×0.1mm=29.8mm
二、除上述三种外其余皆需要估读：（如：刻度尺、螺旋测微器、电流表、电压表、多用电表、弹簧秤、温度计、天平等。

）
（1）若精度是一个单位的（如：1,0.1,0.01……），需估读到精度的下一位：
估读方法是：将精度分成十等分，不足半等分的舍去，大于或等于半等分的算作一等分处理。

如：螺旋测微器（精度：0.01mm）
读数：8.5mm+10.0×0.01mm=8.600mm （2）若精度不是一个单位的（如：0.2,0.02,0.5,0.05……），估读到精度的同一位即可：
①若精度是“2”（如：0.2,0.02……），将精度分为二等分，把不足半等分的舍去，大于或等于半等分的算一个等分。

②若精度是“5”（如：0.5,0.05……），将精度分为五等分，把不足半等分的舍去，大于或等于半等分的算一个等分。

如：电压表：
读数：12.5V。

高中物理实验读数大全摘要：高中物理读数在高考中实验得分率是比较低的，针对这种状况，我也来读数的谈谈高中常见的几种计数的方法。

1.游标卡的读数;2.螺旋测微器的读数;3.刻度尺的计数;4.电表的计数；5.欧姆表的读数。

关键词：分度值，十分之一读数法，五分之一读数法，二分之一读数法。

一、游标卡尺的读数游标卡尺的读数不需要估读的。

以20分度值为例，读数=主尺+游标尺的读数。

举例说明：先读主尺读数为2.3cm先换算成23mm（因游标尺的单位是mm），再读游标尺17mm=0.85mm(游标尺上的第17条刻度线与主尺刻度线对齐)，所以这长度的读数=23mm+0.85mm=23.85mm，不要估读。

其他10分度值的乘十分之一，50分度值乘五十分之一。

二、螺旋测微器的读数螺旋测微器也叫千分尺，她可以精确到0.01mm。

螺旋测微器的读=固定尺的读数+移动尺的读数，举例说明：先读固定尺=2mm，再读可移动尺 34.0mm=0.340mm，所以最后该长度的读数=2.340mm，其中最后一位0是估读的。

固定尺读数的时候还要注意观察半格线是否露出，如果露出来了固定尺的读数要先加0.5mm，这是容易忽视的。

三、刻度尺的读数一般比较简单，直接估读一位即可举例说明：读数=2.86cm，最后一位6所在的位为估读位。

四、电流表、电压表的读数电流表、电压表的读数遵循的读数原则是十分之一估读法、二分之一估读法、五分之一估读法。

首先来看一下十分之一读数法----分度值是1、0.1、0.01等这种以十为进位的采用十分之一估读法，比如毫米刻度尺分度值为1mm，毫米以下的估读成0.1、0.2、0.3、0.4等而不能估读成0.15因为0.1中的一所在十分位就已经是估读的，再估读下一位五就失去了意义。

再来说说二分之一估读当分度值是2、0.2、0.02等采用二分之一估读即只估读半格和整格，指针接近一半的估读为一半，其他估读成一整格。

举例说明：如果这个电流表所选量程是0—0.6A，我们就可以这样读数：首先这个求出分度值0.02A，指针在0.5与0.52中间过半的样子，我们把这电流读为0.51A，像这种读数就只有0.50、 0.51和0.52这种读数，而不会出现0.508等这样读数。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==高中物理实验读数篇一：高中物理实验读数高考物理实验读数练习专题——螺旋测微器读数公式：[经验之谈]：（1）看半刻度是否露出，固定刻度上的刻度值是以mm为单位；．．．．（2）可动刻度要估读,小数点后应保留三位有效数字。

余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。

右图中的读数应该是6.702mm。

测量值=6.5＋20.3×0.01mm＝6.703mm（6.702mm～6.704mm均正确）例1、读出下列螺旋测微器测量的读数。

⑴⑵答案：⑴0.642mm ⑵10.294mm读数举例读数 9.270 mm读数 5.804 mm读数 7.500 mm读数练习练习1、ab c dmm mme fghimmmm练习3、用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是______mm。

用游标卡尺可以测量某些工件的外径。

在测量时，示数如图乙所示，则读数分别为_______ mm图乙练习2、示数 ______ mm、练习4、（1）用螺旋测微器测一金属丝的直径，示数如图所示．由图可读出金属丝的直径为 mm．（2）径，卡现用游标为50分度的卡尺的（填图中的A或B）测脚，测定某圆筒的内尺上的示数如图，可读出圆筒的内径为 mm．高考试题回顾（201X年宁夏卷）22．某同学用游标卡尺测量一圆柱体的长度l，用螺旋测微器测量该圆柱体的直径d，示数如图。

由图可读出l= cm, d=mm（201X年浙江卷）22．Ⅱ.（1）在“探究单摆周期与摆长的关系”实验中，两位同学用游标卡尺测量小球的直径如图甲、乙所示。

测量方法正确的是___________（选填“甲”或“乙”）。

（201X年重庆卷）23．（1）某同学在探究影响单摆周期的因素时，用螺旋测微器测量其中一个摆球直径的示数见题22图1。

【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】高考物理实验读数专题一、螺旋测微器例题：读出下列数据（1）（2）mm mm mm mm （3）用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是 mm 。

用螺旋测微器测一金属丝的直径，示数如图乙所示．由图甲可读出金属丝的直径为 mm ．二、游标卡尺 例题：（1）现用游标为50分度的卡尺的 （填图中的A 或B ）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm ．（2）用游标卡尺可以测量某些工件的外径。

在测量时，示数如图所示，则读数分别为_______ mm读数 mm读数 mm读数 mm图乙三、螺旋测微器和游标卡尺读数练习1、图（甲）是用一主尺最小分度为1mm ，游标上有20个分度的卡尺测量一工件的长度，结果如图所示。

可以读出此工件的长度为____________mm ．图（乙）是用螺旋测微器测量某一圆筒内径时的示数，此 读数应为 mm解：102.35 ; 5.545（5.544、5.546均可得分）2、写出如图所示的游标卡尺和螺旋测微器的读数： ①游标卡尺的读数 mm ； ②螺旋测微器的读数 mm 。

3、用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是______mm 。

用游标卡尺可以测量某些工件的外径。

在测量时，示数如图乙所示，则读数分别为_______ mm（乙）（甲）10 011 121020cm答：1.193mm 11.50mm4、某同学用游标卡尺测一工件的长度，测得的结果如图所示，则该工件的长度L ＝ cm 。

5、用游标卡尺测量某一物体的厚度，如图所示，正确的读数是 mm答： 29.356、（1）用螺旋测微器测一金属丝的直径，示数如图所示．由图可读出金属丝的直径为 mm ．（2）现用游标为50分度的卡尺的 （填图中的A 或B ）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm ．答：（10分）（1）1.555mm （4分）（2）A （2分） 11.14mm （4分）7、一同学用游标卡尺测一根金属管的深度时，游标卡尺上的游标尺和主尺的相对位置如图甲所示，则这根金属管的深度是 cm ；该同学用螺旋测微器测量小零件的厚度时螺旋测微器上的示数如图乙所示，则小零件的厚度为 cm ．答：1.055； 0.8464（答案在0.8462～0.8467之间均可） 8、（1）读出游标卡尺和螺旋测微器的读数： 游标卡尺读数为_______5.45 ___cm ．（2）螺旋测微器读数为_____ 6.725 ___mm ．图 乙9．一种游标卡尺，它的游标尺上有50个小的等分刻度，总长度为49 mm 。

520 25 15高考物理实验 读数练习专题——螺旋测微器读数公式：测量值=固定刻度值+固定刻度的中心水平线．．．．．．．．．．与可动刻度．．．．对齐的位置的读数×0.01mm [经验之谈]：（1）看半刻度是否露出，固定刻度．．．．上的刻度值是以mm 为单位； （2）可动刻度要估读,小数点后应保留三位有效数字。

如右图读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。

右图中的读数应该是6.702mm 。

测量值=6.5＋20.3×0.01mm ＝6.703mm （6.702mm ～6.704mm 均正确）例1、 读出下列螺旋测微器测量的读数。

⑴ ⑵答案：⑴0.642mm ⑵10.294mm读数举例10 150 5 1025 30读数练习练习1、ab c dmm mm mm mme f g h imm mm mm mm mm练习3、用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是______mm 。

用游标卡尺可以测量某些工件的外径。

在测量时，示数如图乙所示，则读数分别为_______ mm练习2、 读数 9.270 mm读数 5.804 mm读数 7.500 mm 图乙0 10 20 0 1 2 3 4 5主尺游标尺0 510 20 25 15、练习4、（1）用螺旋测微器测一金属丝的直径，示数如图所示．由图可读出金属丝的直径为 mm ． （2）现用游标为50分度的卡尺的 （填图中的A 或B ）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm ．高考试题回顾（2009年宁夏卷）22．某同学用游标卡尺测量一圆柱体的长度l ，用螺旋测微器测量该圆柱体的直径d ，示数如图。

由图可读出l = cm , d = mm（2009年浙江卷）22．Ⅱ.（1）在“探究单摆周期与摆长的关系”实验中，两位同学用游标卡尺测量小球的直径如图甲、乙所示。

高中物理实验器械的读数要求在高中物理电学实验中，丈量时要依据有效数字的规则来读数。

而丈量仪器的读数规则为：丈量偏差出此刻哪一位，读数就相应读到哪一位，在中学阶段一般可依据丈量仪器的最小分度来确立读数偏差出现的地点，详细以下：一、最小分度是“ 1”的仪器，丈量偏差出此刻下一位，下一位按十分之一估读。

如量程为 3 V 和 3 A 的电压表和电流表，其最小分度为V 和 A, 读数要估读到最小分度的十分之一。

二、最小分度是“2 ”或“5 ”的仪器，丈量偏差出此刻同一位上，采纳半格估读法（即同一位分别按二分之一或五分之一估读）。

分度值是 2 个单位（ 1/5=）的有：0~的电流表（分度值），丈量结果只好正确 2 个单位，在最小分度值的同数位而比其小的“ 0、 1”要估读，即不正确数字出此刻分度值的同一数位上，亦即丈量结果的未位与最小分度同位，只好采纳二分之一估读法，估读数字只有 0、1，比方分度值为的电流表，读数就是由正确数字和估读数字构成的。

分度值是 5 个单位（ 1/2= ）的如量程为 15 V 的电压表，其最小分度为 V, 丈量结果只好正确到 5 个单位，在分度值的同数位而比其小的“ 1、 2、3、 4、”要估读，即不正确数字出此刻分度值的同一数位上，亦即丈量结果的未位与最小分度同位，只好采纳五分之一估读法，估读数字为 0、1、2、3、4。

例测定额定电压小灯泡的额定功率的实验，用实验室用的“ 0~3V ， 0~15V ”电压表是不可以正确地丈量出额定电压的，由于 0~15V 电压表分度值是。

读数只好包括精准数字加上估读数字构成。

【概括】：1.最小分度为 1 的，估读到下一位。

2.最小分度为 2 或 5 的，估读到本位。

【例题】：如图 1-57 甲、乙两图为常用的电流表和电压表的刻度盘，在甲图中假如接入电路的“+和”“”两个接线柱，则表的示数为 _____，假如接入电路的是“ +和”“-3 ”两个接线柱，则表的示数为 _____。

高中物理所有实验仪器读书方法(标准读法)————————————————————————————————作者：————————————————————————————————日期：实验专题：高中物理实验仪器的读数方法一、按照仪器的读数过程是否需要估读可分为两大类：（1）、不需要估读的仪器：①游标卡尺、②秒表、③电阻箱。

（2）、需要估读的仪器：①刻度尺、②弹簧秤、③温度计、④天平、⑤螺旋测微器、⑥电流表、⑦电压表、⑧多用电表等。

1、不需要估读的仪器①游标卡尺游标卡尺是一种测量长度的一起，常用的游标卡尺有10分度、20分度和50分度三种，这三种游标卡尺的精确度分别为0.1mm、0.05mm和0.02mm。

读数方法为：测量值=主尺的读数+（游标尺与主尺对齐的刻度线格子数×精确度），故用游标卡尺测量长度是不要估读。

②秒表因为机械表采用的齿轮传动，每0.1s指针跳跃1次，指针不可能停在两小格之间，所以不能估度读出比最小刻度更短的时间。

故对秒表读数时不用估读。

③电阻箱因为电阻箱的特殊结构，我们在进行电阻调节时是按照电阻箱上各档的倍率进行电阻的调节的，所以电阻箱的电阻是不能连续调节的，因此读数时也不需要估读。

二、需要估读的仪器一.读数常规：1.读数的基本原则是：十分之一估读法：凡最小分度值是以“1”为单位的，有效数字的末位都在精度的下一位，即需要估读，若无估读，则在精度的下一位补“0”；二、需要估读的仪器①刻度尺、②螺旋测微器原理：螺旋测微器(又叫千分尺)是比游标卡尺更精密的测长度的工具。

用它测长度可以准确到0.01毫米。

这是因为测微螺杆前进或后退0.5毫米，可动刻度正好转一周，而一周分成50等分，每一等分表示0.01毫米，所以能精确到0.01毫米，但要估读到毫米的千分位。

螺旋测微器读数时先读固定刻度露出的部分，这部分与一般刻度尺差不多，但多了个半毫米的刻度，再读可动的螺旋部分的刻度，要估读一位，并乘上0.01mm，二者相加就行。

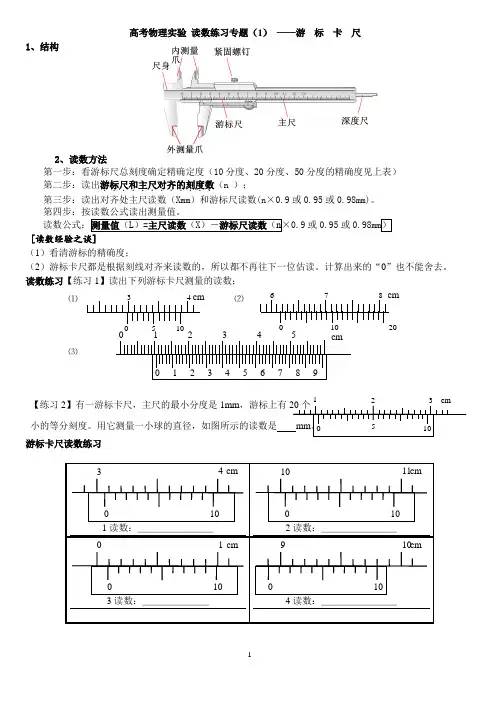

高考物理实验 读数练习专题（1） ——游标卡尺1、结构2、读数方法第一步：看游标尺总刻度确定精确定度（10分度、20分度、50分度的精确度见上表） 第二步：读出游标尺和主尺对齐的刻度．．．．．．．．．．．数．（n ）； 第三步：读出对齐处主尺读数（Xmm ）和游标尺读数(n ×0.9或0.95或0.98mm)。

第四步：按读数公式读出测量值。

读数公式：测量值（L ）=主尺读数（X ）－游标尺读数（n ×0.9或0.95或0.98mm ） [读数经验之谈]（1）看清游标的精确度；（2）游标卡尺都是根据刻线对齐来读数的，所以都不再往下一位估读。

计算出来的“0”也不能舍去。

读数练习【练习1】读出下列游标卡尺测量的读数；⑴ ⑵⑶【练习2】有一游标卡尺，主尺的最小分度是1mm ，游标上有20个小的等分刻度。

用它测量一小球的直径，如图所示的读数是 mm 。

游标卡尺读数练习1读数：＿＿＿＿＿＿＿＿2读数：＿＿＿＿＿＿＿＿3读数：＿＿＿＿＿＿＿4读数：＿＿＿＿＿＿＿＿910 cm101 cm0 101011 cm0 10 34 cm0 103 4 cm 0 5 10678 0 10 20cm 01234560123456789cm3 cm 50 105 0 20 25 15高考物理实验 读数练习专题（2）——螺旋测微器读数公式：测量值=固定刻度值+固定刻度的中心水平线与可动刻度对齐的位置的读数×0.01mm [经验之谈]：（1）看半刻度是否漏出，固定刻度上的刻度值是以mm 为单位； （2）可动刻度要估读,小数点后应保留三位有效数字。

如右图读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。

右图中的读数应该是6.702mm 。

测量值=6.5＋20.3×0.01mm ＝6.703mm （6.702mm ～6.704mm 均正确） 例1、 ⑴ ⑵练习1、ef gh i读数 mm读数 mm读数 mm 010 150 5 1025 30练习3、用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是______mm 。
