钢管混凝土拱桥

钢管混凝土系杆拱桥施工一、施工准备1.地基处理WDJ齿碗扣型多功能支架必须搭设在经处理的坚实地基上，地基须高出原地面0.5-0.8m,做好防水，避免雨季浸泡。

在立杆底部铺设垫层和安放底座，垫层可采用厚度三20cm的混凝土或厚度市10cm的钢筋混凝土或厚度市5cm的木板。

2.预压支架使用前须全程预压，不能以一孔预压取得的经验数据推概全桥。

静压5d (120h) 以上及达到沉降稳定状态2d (48h)以上，沉降稳定标准：24h沉降不超过1mm.3.主拱肋拱轴线控制系统以激光照准和精密测标组成定位系统；监测项目为拱肋的线形变化、拱脚位移和拱脚沉降。

4.建立测量控制网在每节拱肋端头设置固定的测量控制点，控制点设在拱肋中线位置。

施工放样及检查都采用全站仪进行，每架设一节段拱肋，对全部控制点都要进行观测。

此外，对拱座的偏位进行观测。

钢管拱对温度，特别是日照影响非常敏感。

为了减少温度和日照对线形控制的影响，标高的测量包括合拢时间都安排在凌晨。

5.主要机具设备二施工方法(1)拱圈施工采用在工地加工厂进行弯制成拱肋单元，再拼装成拱肋，由缆索起吊安装成形。

钢管混凝土浇筑采用泵送顶升法工艺，由拱脚向拱顶对称均衡浇筑。

钢管混凝土劲性骨架作为外包拱圈混凝土施工的立模支架，外包拱箱混凝土分环分段对称、均衡施工，拱脚部份的箱肋顶、底板逐渐加厚成实体。

(2)拱肋施工拱肋钢管采用定购的无缝钢管，拱肋钢管的弯制、加工以及吊段的形成在工地加工厂进行，拱肋吊段的总拼场地布置在桥台化工厂端，要求与桥台在同一高程上，总拼场地长度要求超过100m，宽度不小于80m。

拱肋骨架加工采用计入了预拱度的拱肋放样坐标。

预拱度在拱顶按设计总值下样，再以挠度曲线的规律分配至各节点上。

拱肋各弦杆加工后各节点中心位置均能接近设计位置，其误差值应小于5mm。

拱肋按节施工后，再总拼装成三段，由缆吊起吊安装成形。

边拱肋段吊装后由索扣、拱铰形成受力平衡体系。

中间拱肋段就位时，由索扣调整整个拱肋的预拱度值及线形。

钢管混凝土拱桥施工工艺一、引言钢管混凝土拱桥是一种在桥梁工程中常见的结构形式。

它结合了钢管的优点和混凝土的优点，具有较大的抗弯刚度和抗压能力，被广泛应用于公路、铁路等交通建设领域。

本文将介绍钢管混凝土拱桥施工的工艺流程和要点。

二、桥梁设计与准备工作在施工之前，首先需要进行桥梁的设计和准备工作。

设计人员需要确定桥梁的跨度、高度、曲线半径等参数，并制定相应的施工方案。

同时，还需要进行场地勘察，了解地质和地形情况，以便为施工做好准备。

三、材料准备钢管混凝土拱桥的施工过程中需要使用到各种材料，包括钢管、混凝土、钢筋等。

在施工前，需要对材料进行检验和验收，确保其质量符合要求。

同时，要做好材料的储存和保护工作，防止受到外界环境的影响。

四、基础施工钢管混凝土拱桥的基础施工是确保桥梁稳固和安全的关键环节。

首先需要进行地基处理，包括清理、加固和夯实等工作。

然后进行基础的浇筑，通常采用钢筋混凝土的形式。

在浇筑过程中，需要注意控制混凝土的坍落度和浇筑速度，以确保基础的质量。

五、拱桥施工拱桥的施工是整个工程的核心部分。

在施工过程中，首先需要制作拱顶模板，用于支撑拱顶的浇筑。

然后将钢管按照设计要求进行布置，并进行焊接。

接下来，需要进行混凝土的浇筑，将混凝土倒入钢管内，并采用振动棒进行密实。

同时，还需要注意控制混凝土的坍落度和浇筑速度，以确保拱顶的质量。

六、桥面铺装在拱桥施工完成后，需要进行桥面的铺装工作。

首先需要进行桥面的清理和处理，确保其平整和牢固。

然后进行铺装材料的准备，常见的有沥青混凝土和水泥混凝土等。

在铺装过程中，需要注意铺装的均匀性和厚度的控制，以确保桥面的质量和使用寿命。

七、桥梁验收与维护在施工完成后，需要进行桥梁的验收工作。

验收人员需要对桥梁的结构、质量和安全性进行检查和评估，以确保其符合设计要求和使用标准。

同时，还需要做好桥梁的维护工作，定期检查和修复桥梁的损坏部位，延长桥梁的使用寿命。

八、总结钢管混凝土拱桥施工是一项复杂而重要的工程，需要经过设计、准备、施工和验收等多个环节。

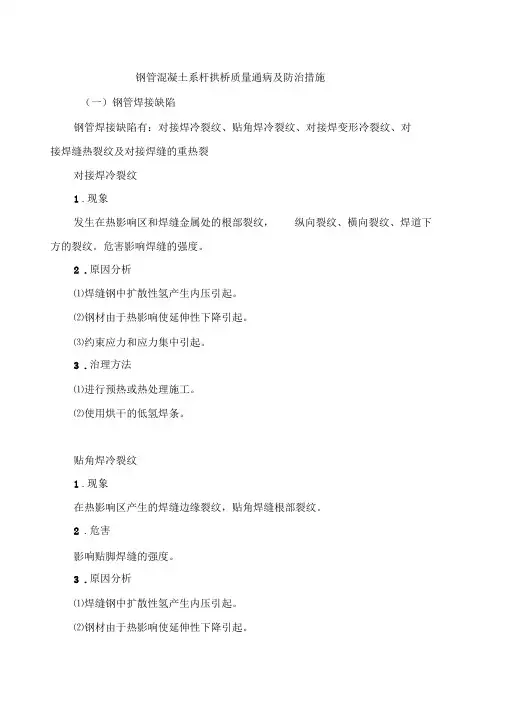

钢管混凝土系杆拱桥质量通病及防治措施（一）钢管焊接缺陷钢管焊接缺陷有：对接焊冷裂纹、贴角焊冷裂纹、对接焊变形冷裂纹、对接焊缝热裂纹及对接焊缝的重热裂对接焊冷裂纹1.现象发生在热影响区和焊缝金属处的根部裂纹，纵向裂纹、横向裂纹、焊道下方的裂纹。

危害影响焊缝的强度。

2.原因分析⑴焊缝钢中扩散性氢产生内压引起。

⑵钢材由于热影响使延伸性下降引起。

⑶约束应力和应力集中引起。

3.治理方法⑴进行预热或热处理施工。

⑵使用烘干的低氢焊条。

贴角焊冷裂纹1.现象在热影响区产生的焊缝边缘裂纹，贴角焊缝根部裂纹。

2.危害影响贴脚焊缝的强度。

3.原因分析⑴焊缝钢中扩散性氢产生内压引起。

⑵钢材由于热影响使延伸性下降引起。

⑶因为咬边，造成形状不连续，而引起的应力集中，或因热变形，使基材出现错动，引起的应力4.治理方法⑴进行预热及热处理施工。

⑵使用烘干的低氢焊条。

⑶修整焊缝端部或选择适当的焊接条件防止基材错动。

对接焊变形冷裂纹1.现象发生于热影响区的变形冷裂纹。

2.危害产生焊接变形及损伤焊缝强度。

3.原因分析⑴由于咬边等造成形状不连续引起应力集中。

⑵由于随后进行焊接所引起的角变形。

4.治理方法⑴修整焊缝边缘。

⑵采用合理的焊接顺序。

对接焊缝热裂缝1.现象在焊缝金属中出现弧坑裂纹和梨状变形焊道裂纹。

2.危害焊缝的质量达不到要求。

3.原因分析⑴前者是由于焊接热，钢中的S、P等杂质，在弧坑中心处析出，引起或由于收缩产生的空孔引起⑵后者是低熔点杂质的析出。

4.治理方法⑴前者处理弧坑。

⑵后者选择适当的焊接条件以高速焊缝的截面形状。

⑶约束应力和应力集中引起。

对接焊缝的重热裂纹1.现象在热影响区消除应力的裂纹。

2.危害影响对接焊缝的强度。

3.原因分析进行消除应力处理时，在开关不连续处的塑性变形集中引起。

4.治理方法⑴选择消除应力的条件。

⑵防止应变的集中。

⑶控制残余应力的数值。

（二）拱脚钢管与混凝土相交处，混凝土表面产生纵向裂缝1.现象在拱脚钢管与混凝土相交处，沿拱轴线方向产生纵向裂缝。

钢管混凝土拱桥施工钢管混凝土拱桥是以钢管为拱圈外壁，在钢管内浇筑混凝土，使其形成由钢管和混凝土组成的拱圈结构。

钢管混凝土拱桥优点突出，使用广泛。

钢管混凝土拱桥构造特点1、截面形式钢管混凝土结构的主要特点之一是钢管对混凝土的套箍作用，使钢管内的混凝土处于三向受力状态，提高了混凝土的抗压强度和抗变能力。

2、结构形式随着钢管混凝土拱桥的迅速发展，全国已修建了各种结构形式的钢管混凝土拱桥。

中承式钢管混凝土拱桥是目前钢管混凝土拱桥中应用最多的一种，由于桥面位置在拱的中部穿过，可以随引桥两端接线所需的高度上下调整，所以适应性很强。

当地质条件较好时，一般采用有推力的中承式钢管混凝土拱桥。

当地质条件较差，或受城市道路接线高度的限制时，往往采用下承式系杆拱结构形式，拱桥的推力由系杆承受。

本节以中承式钢管混凝土拱桥为例介绍钢管混凝土拱桥施工技术。

中承式钢管混凝土拱桥施工1.施工程序第一步：分段制作钢管、腹杆及斜撑，然后在样台上拼接钢管；接着吊装钢管拱肋就位合龙，从拱顶向拱脚对称施焊，封拱脚，使钢管拱肋转为无脚拱。

第二步：从拱顶向拱脚对称安装肋间横梁、〃X〃形支撑及形支撑等结构。

第三步：按设计程序浇筑钢管内混凝土。

第四步：安装吊杆，拱上立柱，纵、横梁，以及桥面板，浇筑桥面混凝±2、施工技术要点(1)钢管拱肋制作。

钢管混凝土拱桥所用的钢管直径较大，钢管由钢板卷制成型，管节长度由钢板宽度确定，一般为120~180cm.采用桁式截面时，上下弦之间的腹杆由于直径较小，可以直接采用无缝钢管。

拱肋制作的关键在于拱肋在放样平台上的精准放样和严格控制焊接质量，应尽量减少高处焊接，严格控制钢管拱肋的制作质量。

(2)拱肋安装。

拱肋安装前，拱桥基础施工已经完成，并通过相应验收。

钢管拱肋成拱过程中，应同时安装横向连接系，未安装横向系数的不得多于一个节段，否则应采取横向稳定措施。

(3)拱肋混凝土浇筑。

根据钢管拱肋的截面形式及施工设备，钢管混凝土的浇筑可采用人工浇筑法和泵送顶升浇筑法。

钢管混凝土拱桥施工1钢管混凝土拱桥所用钢管直径超过600mm的应采用卷制焊接管，卷制钢管宜在工厂进行。

在有条件的情况下，优先选用符合国家标准系列的成品焊接管。

2成品管及制管用的钢材和焊接材料等应符合设计要求和国家现行标准的规定，具备完整的产品合格证明。

3钢管拱肋（桁架）加工的分段长度应根据材料、工艺、运输、吊装等因素确定。

在加工制作前，应根据设计图的要求绘制施工详图，包括零件图、单元构件图、节段单元图及组焊、拼装工艺流程图等。

加工前应按半跨拱肋进行1：1精确放样，注意考虑温度和焊接变形的影响，并精确确定合龙节段的尺寸，直接取样下料和加工。

4工地弯管宜采用加热顶压方式，加热温度不得超过800℃。

钢管对接端头应校圆，除成品管按相应国家标准外，失圆度不宜大于钢管外径的0.003倍。

钢管的对接环焊缝可采用有衬管的单面坡口焊和无衬管的双面熔透焊。

两条对接环焊缝的间距应符合设计要求，设计无规定时，直缝焊接管不小于管的直径，螺旋焊接管不小于3m。

对接径向偏差不得超过壁厚的0.2倍。

为减少运输及安装过程中对口处的失圆变形，应适当在该处加设内支撑。

5拱肋（桁架）节段焊接宜要求与母材等强度焊接。

所有焊缝均应按规定进行强度和外观检查，宜要求主拱的焊缝达到二级焊缝标准。

对接焊缝应100％进行超声波探伤，其质量检查标准可按照本规范第17章的有关规定执行。

桁架式钢管拱主管与腹管采用相贯焊接时，宜采用自动或半自动的加工方式来保证相贯线和坡口的制作精度，对焊接材料和工艺的选择在满足焊接接头强度的原则下，应尽量提高接头的韧性指标。

要力求避免和减少焊缝多次相交的不良结构细节。

6在钢管拱肋（桁架）加工过程中，应注意设置混凝土压注孔、防倒流截止阀、排气孔及扣点、吊点节点板。

如拱肋（桁架）节段采用法兰盘连接，为保证螺栓连接的精度，宜采用3段啮合制孔工艺。

对压注混凝土过程中易产生局部变形的结构部（如腹箱）应设置内拉杆。

7钢管拱肋（桁架）节段形成后，钢管外面应按设计要求做长效防护处理，宜采用热喷涂防护，其喷涂方式、工艺及厚度应符合设计要求。

第一章钢管混凝土拱桥第一节钢管混凝土拱桥发展概况第二节钢管混凝土拱桥结构简介一、结构基本类型第三节钢管混凝土拱桥施工技术简介一、钢管拱肋制作第二章四川旺苍东河大桥第一节概况第二节主桥结构与构造第三节施工简介第四节四川旺苍东河大桥的历史地位第三章广州丫髻沙大桥第一节概况第二节主桥设计要点第三节基础、承台的施工与钢结构制造㈠基础与承台的施工桥址基岩岩性组合复杂，风化层厚，弱风化岩面起伏很大。

承台下采用φ3.Om等大直径嵌岩灌注桩，为了保证施工质量，以桩长、桩底墓岩岩性双控桩底标高，对少数成孔困难的桩，根据具体情况分别采用旋喷桩、冷冻法做防水处理。

承台及拱座均为大体积混凝土，施工时采取了以下措施以控制温度变形裂缝：1.在承台及拱座内设置多层冷却水管，施工时进水管口、出水管口温度差控制在15-20℃；2.选用矿渣水泥，掺加适量的粉煤灰、减水剂、缓凝剂；3.采用分层、分块法施工，并设置一定的温度筋；4.委托有经验的科研单位进行温度监控。

㈡钢结构制造1.工艺制作思路根据大桥钢结构的结构特点和运输要求，将其分成若干片体在工厂车间内制作，在组合场地组成拱肋节段，最后在工地组拼(或吊装)半拱，使之具备转体条件，其特点就是以中间产品为导向，便于全面铺开制造，力图提高加工制作精度和生产效率。

⑴制作流程制作流程见图8-15。

⑵制作工艺的设计原则①根据结构特点和吊装要求进行节段的划分丫髻沙大桥钢管拱肋为六弦管，在现场将空间的六根曲线φ750mm钢管同时对接好，且要控制对口错边在2mm以下，由于采用转体工艺安装拱肋，可采用大分段吊装，桥位现场离制作场地约lkm，采用水路运输没有什么困难，又因有120t船台吊机多部，因此，拱肋节段以不大于 120t进行划分。

此外，由于该桥的技术规定对钢管的卷制要求卷管方向应与钢板压延方向一致，经过多方案比较后采用最大3800mm管节的排板方案，单片主拱肋分为18个节段和一个跨中合龙管节，节段的最大质量约为105t，节段长度在25m以下。

钢管混凝土拱桥钢管混凝土拱桥（Steel-Tube Concrete Arch Bridge）是一种以钢管作为主要构件、混凝土为填充物，采用拱形结构的桥梁。

由于其结构特点，该类型的桥梁具有较高的承载能力、稳定性和整体性能，因此在短跨度桥梁中广泛应用。

本文将从钢管混凝土拱桥的构造特点、设计与施工工艺、应用与发展等方面进行探讨。

一、构造特点钢管混凝土拱桥结构特点主要表现在两个方面：拱形结构和钢管混凝土材料。

拱形结构是钢管混凝土拱桥最显著的结构特点，该结构的力学特性为受力后整体形变，荷载集中于两端，相对于梁式桥梁更加稳定。

而且，拱形结构具有较高的承载能力，在短跨度桥梁中具有明显优势。

钢管混凝土材料则是钢管混凝土拱桥的创新之处。

该材料具有混凝土和钢管的优点，可以更好地发挥两种材料的特性。

钢管可以担任桥梁的主要承载构件，中空部分可以用来加入混凝土，提高承载能力；而混凝土可以保护钢管，延长其寿命，同时具备优秀的抗压强度和耐久性。

二、设计与施工工艺钢管混凝土拱桥的设计与施工工艺需要考虑到以下因素：钢管材料的选择、拱形结构的力学特性、混凝土的浇筑工艺。

钢管材料方面，需要选择品质良好、符合标准的钢管。

在拱形结构的设计中，需要通过建立数学模型，模拟荷载作用下的力学特性，对拱形结构进行优化设计，确保承载能力和稳定性。

混凝土在钢管中的浇筑工艺通常采用顶升法或压力法。

顶升法是将混凝土从一侧注入钢管内，同时在另一侧进行顶升，使混凝土在钢管内均匀分布；压力法是通过在钢管中注入高压水泥浆，将混凝土压入钢管内。

无论采用哪种方法，都需要保证混凝土充实度，避免产生空洞、裂缝等质量问题。

三、应用与发展钢管混凝土拱桥具有优秀的结构特点和性能，已经在我国的短跨度桥梁建设中得到广泛应用。

随着技术的发展，钢管混凝土拱桥在跨度和承载能力方面也已经有了较大的突破，越来越多的工程师开始将其应用于中长跨度桥梁的设计中。

同时，在钢管材料和混凝土浇筑向导方面也有了新的突破。

钢管混凝土拱桥设计钢管混凝土拱桥是一种采用钢管作为主要受力构件的混凝土结构桥梁。

它具有强度高、承载能力大、耐久性好等优点，在现代桥梁工程中广泛应用。

本文将围绕钢管混凝土拱桥的设计原理、结构特点和施工技术等方面进行论述，希望能够对读者有所启发和帮助。

一、设计原理钢管混凝土拱桥的设计原理是根据力学和结构力学的基本原理来确定桥梁的承载能力和稳定性。

在拱桥设计中，根据桥梁的跨度、荷载情况以及地质条件等，选取适当的拱形曲线和梁形，通过合理的弯矩分析和受力计算，确定拱桥的结构尺寸和截面形状。

同时，还需要考虑桥梁的自重和外荷载的影响，进行静力和动力分析，确保拱桥在使用过程中的安全性和稳定性。

二、结构特点钢管混凝土拱桥的结构特点主要包括以下几个方面：1. 钢管拱梁：钢管作为主要受力构件，具有较高的抗弯承载能力和刚度，能够有效地分担桥梁荷载，并提高桥梁的整体强度和稳定性。

2. 混凝土浇筑：钢管内注浆混凝土，形成钢管混凝土复合结构。

混凝土的浇筑需要注意控制浆液的流动性和凝结时间，确保混凝土能够充分填充钢管内部，并形成坚固的连接。

3. 施工工艺：钢管混凝土拱桥的施工工艺相对复杂，需要进行模板安装、钢筋绑扎、混凝土浇筑等一系列工序。

在施工过程中，需要注意对各个构件的形状和尺寸进行精确控制，确保各部分能够完美配合。

三、施工技术钢管混凝土拱桥的施工技术是确保桥梁质量和使用寿命的关键。

在施工过程中，需要严格按照设计要求和施工规范进行操作，采取合适的措施，保证每个施工环节的质量和安全。

1. 模板安装：首先需要进行桥墩和拱腿的模板安装，确保其几何形状和尺寸的准确度。

在模板安装过程中，需要密切监测模板的平整度和牢固度，防止模板变形和脱落。

2. 钢筋绑扎：在模板安装完成后，需要进行钢筋的绑扎工作。

绑扎钢筋时需要注意钢筋的位置和间距，确保钢筋能够充分发挥其受力作用，并与混凝土形成紧密的连接。

3. 混凝土浇筑：在钢筋绑扎完成后，开始进行混凝土的浇筑。

钢管混凝土拱桥施工方法钢管混凝土拱桥施工，听上去高大上，其实里面有不少小故事。

大家都知道，拱桥可是个美丽的东西，像是给大地穿上了一条优雅的腰带。

每当我走过那些雄伟的拱桥，心里就忍不住感叹，这真是工程师的杰作呀！说到施工，真是门大学问，有时候就像是烹饪，得把各种材料搭配得恰到好处。

咱们得说说钢管。

这个东西可不是随随便便的铁管子，钢管的强度那是杠杠的，能扛得住大风大浪。

不过，咱们也不能只靠钢管，要有混凝土的陪衬。

混凝土就像桥的“肌肉”，把钢管的骨架包裹得严严实实，形成了一个稳稳的整体。

施工的时候，工人们可得小心翼翼，像是在处理一块精美的艺术品。

想象一下，一块块混凝土被巧妙地浇筑在钢管上，慢慢地，它们融为一体，仿佛在进行一场华丽的舞蹈。

咱们得谈谈拱的形状。

拱桥之所以美，关键在于它的拱形结构，像弯弯的月亮，令人神往。

施工时，工人们会用钢管搭起一个“骨架”，然后再慢慢往上加混凝土。

这个过程，就像是在搭建乐高，得一层一层地往上叠，绝不能急功近利，得耐心点儿。

别看这些工人个个都是粗犷汉子，手上可是很有讲究的，像是在雕刻细致的艺术品一样。

再说说技术，施工可得讲究科学。

拱的设计需要考虑到力学原理，这就像是做数学题，不能算错。

工人们要仔细测量，确保每一根钢管的位置都精准无误。

每一次焊接、每一滴混凝土，都关系到整个桥的安全。

真是一不小心，就可能“功亏一篑”，那可是要得不偿失的。

很多时候，工人们还要在高温、低温等恶劣天气下作业，真是辛苦不已，恨不得能多一双手。

施工现场总是热火朝天，工人们像是蚂蚁一样忙碌。

偶尔，大家还会开开玩笑，互相打打气，毕竟，劳动也得有乐趣，不然真会累得像条死狗。

想想那一筐筐的混凝土，咕咕噜噜地送来，就像是大自然的馈赠。

每当看到一段段桥身逐渐成型，心里就像是吃了蜜一样甜。

咱们还得提到安全。

施工可不是开玩笑的，工人们在高处作业，就像是在走钢丝，得小心翼翼。

他们需要系好安全带，确保自己稳稳当当地不掉下去。

钢管混凝土拱桥1. 引言钢管混凝土拱桥是一种结构简单、施工方便、承载能力强的桥梁形式。

本文将介绍钢管混凝土拱桥的概念、特点、设计与施工要点，并对该种桥梁形式的应用进行分析。

2. 概念钢管混凝土拱桥是指在桥梁结构中采用钢管与混凝土相结合的形式来承担桥面荷载的一种桥梁结构。

它由钢管和混凝土构成，钢管负责承担桥面荷载，而混凝土则起到保护钢管、均匀分散荷载的作用。

3. 特点钢管混凝土拱桥具有以下几个显著的特点：3.1 结构简单钢管混凝土拱桥的结构较为简单，由少量的构件组成。

通常，它由钢管和混凝土拱肋构成，桥面铺装在拱肋上。

这种结构形式使得钢管混凝土拱桥具有较高的施工效率，能够缩短工期。

3.2 承载能力强由于钢管负责承担荷载，混凝土起到保护钢管的作用，钢管混凝土拱桥的承载能力相对较高。

在设计时，可以根据实际需求选择合适的钢管尺寸和混凝土强度，以满足桥梁的承载要求。

3.3 预制施工钢管混凝土拱桥通常采用预制的方式进行施工，先预制钢管和混凝土构件，然后通过现场拼装完成桥梁的搭建。

这种施工方式不仅可以提高工程质量，还能加快工程进度，降低施工风险。

4. 设计与施工要点钢管混凝土拱桥的设计与施工需要注意以下几个要点：4.1 钢管选用在设计中，需要合理选用钢管，考虑到荷载要求、耐久性和经济性。

一般选择直径较大、壁厚较薄的钢管，以满足荷载要求的同时尽量减少构件的重量。

4.2 钢管与混凝土的粘结钢管与混凝土之间的粘结质量对钢管混凝土拱桥的性能具有重要影响。

在施工时，需要采取合适的措施，如表面处理和使用粘接剂，来保证钢管与混凝土之间的粘结质量。

4.3 混凝土的浇筑在混凝土的浇筑过程中，需要注意控制浇筑的速度和温度，以免造成混凝土开裂。

此外，还需要密实混凝土，并及时进行养护，以保证混凝土的强度和耐久性。

4.4 桥面铺装在桥面铺装过程中，需要选择合适的材料和施工方法，保证铺装层的平整度和耐久性。

通常采用沥青混凝土或水泥混凝土进行铺装，以满足桥面的使用要求。

钢管混凝土拱桥的优点文档1：钢管混凝土拱桥的优点1. 引言钢管混凝土拱桥作为一种重要的桥梁结构形式，在现代交通建设中得到了广泛应用。

本文将详细介绍钢管混凝土拱桥的优点及其在桥梁工程中的应用。

2. 结构特点2.1 钢管混凝土拱桥采用了混凝土和钢材的组合结构，使得桥梁具有较高的承载能力和抗震性能。

2.2 拱形结构使钢管混凝土拱桥具有良好的力学性能，能够有效分担荷载并减少桥梁的变形。

2.3 钢管混凝土拱桥的施工相对简单，可靠性较高，能够在短时间内建成并投入使用。

3. 桥梁应用3.1 道路桥梁钢管混凝土拱桥在道路交通中的应用十分广泛。

其优点在于能够承载大量车辆，并且具有较长的使用寿命。

3.2 铁路桥梁钢管混凝土拱桥在铁路交通中也有着广泛的应用。

其承载能力强，且对铁路线路的影响较小，能够保证列车行驶的平稳性。

3.3 水路桥梁在水路交通中，钢管混凝土拱桥可以有效地跨越河流、湖泊等水域，为船只提供便利的通行。

4. 桥梁经济性4.1 投资经济相较于传统的钢桥和混凝土桥，钢管混凝土拱桥的投资成本较低，施工时间较短，可以快速建成，降低了工程的投资风险。

4.2 维护经济钢管混凝土拱桥的维护成本相对较低，使用寿命长，能够有效降低运营成本。

5. 附件本文档涉及的附件包括桥梁的施工图纸、拱桥模型的设计文件等。

6. 法律名词及注释无。

文档2：钢管混凝土拱桥的优点1. 引言钢管混凝土拱桥是一种重要的桥梁结构形式，具有许多优点。

本文将详细介绍钢管混凝土拱桥的特点及其在桥梁工程中的应用价值。

2. 结构特点2.1 承载能力强钢管混凝土拱桥采用混凝土和钢材的组合结构，能够承受大量荷载并保持结构的稳定性。

2.2 抗震性能好拱形结构使钢管混凝土拱桥具有较好的抗震能力，能够在地震中保持相对较好的稳定性。

2.3 施工简单可靠钢管混凝土拱桥的施工相对简单，可靠性高，能够在短时间内建成并投入使用。

3. 桥梁应用3.1 道路桥梁钢管混凝土拱桥在道路交通中应用广泛，能够承载大量车辆，并且使用寿命较长。

大跨度中承式钢管混凝土拱桥施工方案渠江特大桥上部结构采用3*30+40+418.8+40+2*30m预应力砼T梁+中承式钢管混凝土拱桥，全桥长6557.8米。

下部结构桥墩采用钢筋混凝土柱式墩，钻孔桩基础。

桥台采用柱式台、扩大基础基础。

根据工程特点，结合工程的工作进度安排,大桥推荐方案全部工程（含引道和附属工程）工期为36个月。

1.1 总体施工方案（1）拱座基础施工主桥拱座基础施工涉及①基坑的开挖及围护；②混凝土浇筑施工等内容。

（2）钢结构加工根据桥位区的运输条件，拱肋及钢梁无法整节段运输至桥位的实际情况，因此采用厂内加工单根杆件运输到桥位临时组装场地，在临时场地将拱肋单元件组焊成吊装节段、试拼装，然后进行吊装。

（3）主拱安装主拱采用缆索吊斜拉扣挂施工。

吊装顺序为每节段内上、下游拱肋及相应横撑同步进行，即每节段上游拱肋（或下游拱肋）→每节段下游拱肋（或上游拱肋）→每节段内横撑，以上循环为一环，安装就位后再进行下节段的吊装，拱肋接头设计为先栓接再焊接，横撑接头设计为定位之后直接焊接的方式进行。

每一扣段的吊装节段就位后，应调整扣索力，使拱肋轴线位于设计标高，当安装误差满足规定要求后，即可焊接主拱钢管接头。

（4）钢管砼灌注拱肋合龙形成完整的拱圈，监控单位完成各项测试，并经分析满足计算及规范要求以后，即可灌注主拱圈上、下弦钢管内混凝土和设计指定的横联等构件内混凝土。

采用C60自密实补偿收缩高性能混凝土，以泵压法自拱脚向拱顶灌注主拱钢管内混凝土，灌注混凝土时应分不同阶段张拉监控单位指定的扣索及索力，在拱肋1/4处设置备用灌注孔。

横联管等构件钢管内混凝土采用泵压法，但应事先完成灌注工艺设计报告，请监理、业主审查批准。

施工单位需作灌注孔堵塞的应急预案。

（5）桥面系施工桥面系各构件用缆索吊装，施工单位在设计缆索吊装系统时，应充分考虑桥面梁的最大吊装重量。

为方便钢纵梁的运输和安装，钢纵梁在工厂分段制作运抵工地后，按设计要求以拼接缝分段连接、吊装。

钢管混凝土拱桥稳定性分析
钢管混凝土拱桥作为重要的生态功能建筑，在现代的城市道路建设中发挥着重要的作用。

钢管混凝土拱桥是一种新型拱桥，其轻便、刚性好、结构简单，它的稳定性是拱桥的主要指标之一，其质量与安全性会直接影响到整个拱桥的质量安全性。

因此，进行钢管混凝土拱桥稳定性分析是十分必要的。

首先，要了解钢管混凝土拱桥的结构特征，如拱拱形式、拱面高度、拱宽度、桥长等，了解这些结构特征能够有效地帮助拱桥稳定性的计算和分析。

其次，要分析拱桥的材料性能，钢管混凝土拱桥的材料性能包括钢管的强度大小、混凝土的水泥比、基础层地基土质性状等，这些性能参数对拱桥稳定性有着重要的影响。

再次，要考虑桥梁自身的地质条件，包括桥墩地基在深度和宽度上的变化情况，以及拱桥在地面上的弯曲度和跨径比例，这些地质条件都将影响拱桥的稳定性。

此外，钢管混凝土拱桥稳定性分析还要考虑桥梁的维护。

由于拱桥的材料性能时有变化，所以应定期维护和检查拱桥，以确保拱桥的稳定性。

最后，要根据拱桥的结构特征、材料性能、地质条件和维护情况，采用相应的分析方法进行拱桥稳定性分析，如力学分析、材料性能分析、动力学分析等。

以上是钢管混凝土拱桥稳定性分析的内容，本文简要地介绍了钢
管混凝土拱桥稳定性分析的内容，其重要性及其分析过程。

要保证拱桥安全可靠，就必须要进行钢管混凝土拱桥稳定性分析，以保证拱桥的质量和安全。

钢管混凝土拱桥的稳定性分析不仅是对拱桥的安全可靠性的评估，而且是对质量及安全的保证。

只有通过系统的稳定性分析，才能保证拱桥的质量与安全性，以满足城市道路建设需要。
