填充墙砌体——拉结筋、构造柱、系梁、过梁钢筋设置做法1、施工洞口过梁、拉结筋设置工艺说明：1.本节用于施工洞口墙体的构造做法，以宽度1200mm洞口为倒说明.2.施工洞口砌体应做成“阳槎”，顶部设置过梁，过梁按照洞口宽度选择过梁截面尺寸及配筋，拉结筋按照间距不大于600mm设置。
3.洞口高度不应超过2000mm,高度≥200mm的洞口按照门洞要求设置过梁及构造柱。
2、转角柱拉结筋设置（不设构造柱）工艺说明:1.本节用于转角处不设构造柱的墙体拉结筋的构造做法。
2.图1为墙厚小于240mm厚墙体转角部位的拉结筋设置，其中L根据抗震等级要求取值，a根据设计对保护层的要求，通常情况取20mm。
3.图2为墙厚小于240mm厚墙体丁字形墙拉结筋构造做法。
其中，L根据抗震等级要求取值，非抗震设防时不小于700mm, 6度、7度抗震设防时宜沿墙全长贯通(由设计确定)，8度、9度设防时应全长贯通，抗震设防时转角处不设置构造柱时，拉结筋应全长贯通。
a根据设计对保护层的要求，通常情况取20mm。
3、丁字墙处拉结筋设置（不设构造柱）工艺说明:1.本节用于转角处不设构造柱的墙体拉结筋的构造做法。
2.图1为墙厚小于240mm厚墙体转角部位的拉结筋设置。
其中，L根据抗震等级要求取值，a根据设计对保护层的要求，通常情况取20mm。
3.图2为墙厚小于240mm厚墙体丁字形墙拉结筋构造做法。
其中，L根据抗震等级要求取值，非抗震设防时不小于700mm, 6度、7度抗震设防时宜沿墙全长贯通(由设计确定)，8度、9度设防时应全长贯通，抗震设防时转角处不设置构造柱时，拉结筋应全长贯通。
a根据设计对保护层的要求，通常情况取20mm。
4、十字形墙拉结筋设置（不设构造柱）工艺说明:1.本节用于不设构造柱的十字形墙体拉结筋的构造做法。
2.十字形墙拉结筋构造做法，在拉结筋设置时，十字交叉点不应叠放设置，应交错砌于上下两皮砖缝中。
5、框架柱、剪力墙上拉结筋、系梁、过梁钢筋植筋留置做法工艺说明:1.本节用于预留拉结筋、连系梁、过梁钢筋采用化学植筋时的留置做法。
GB50003-2011砌体结构设计规范6构造要求6.2一般构造要求6.2.2墙体转角处和纵横墙交界处应沿竖向每隔400mm~500mm设拉结钢筋，其数量为每120mm墙厚不少于1根直径6mm的钢筋；或采用焊接钢筋网片，埋入长度从墙的转角或交界处算起，对实心砖每边不小于500mm，对多孔砖墙和砌块墙不小于700mm。
6.2.10砌块砌体应分皮错缝搭砌，上下皮搭砌长度不应小于90mm。
当搭砌长度不满足上述要求时，应在水平灰缝内设置不小于2根直径不小于4mm 的焊接钢筋网片（横向钢筋的间距不应大于200mm，网片每端应伸出该垂直缝不小于30mm）。
6.2.11砌块墙与后砌隔墙交接处，应沿墙高每400mm在水平灰缝内设置不少于2根直径不小于4mm、横筋间距不大于200mm的焊接钢筋网片。
6.3框架填充墙6.3.3--2填充墙的砌筑砂浆的强度等级不宜低于M5（Mb5、Ms5）；6.3.3--3填充墙墙体厚度不应低于90mm；6.3.4--2当填充墙与框架采用不脱开的方法时，宜符合下列规定：1）沿柱高每隔500mm配置2根直径6mm的拉结钢筋（墙厚大于240mm时配置3根），钢筋伸入填充墙长度不宜小于700mm，且拉结钢筋应错开截断，相距不宜小于200mm。
填充墙墙顶应与框架梁紧密结合。
顶面与上部结构接触处宜用一皮砖（或配砖）斜砌楔紧；2）过梁的断面及配筋由设计确定。
当有洞口的填充墙尽端至门窗洞口边距离小于240mm时，宜采用钢筋混凝土门窗框；3）填充墙长度超过5m或墙长大于2倍层高时，墙顶与梁宜有拉结措施，墙体中部应加设构造柱；墙高度超过4m时宜在墙高中部设置与柱连接的水平系梁；墙高超过6m时，宜沿墙高每2m设置与柱连接的水平系梁；梁的截面高度不小于60mm。
7.1圈梁7.1.5圈梁应符合下列构造要求：7.1.5--1当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁。
附加圈梁与圈梁的搭接长度不应小于其中到中垂直间距的2倍，且不得小于1m；7.15--3混凝土圈梁的宽度宜与墙厚相同。
10 填充墙(本工程填充墙墙体材料名称及相关强度等级要求详表5.6)10.1 填充墙拉结构造10.1.1 填充墙沿框架柱或剪力墙全高每隔500~600设置2Φ6(墙厚大于240mm时设3Φ6)拉筋,拉筋伸入墙内的长度在6、7度抗震设计时宜全长拉通;在8度、9度抗震设计时应全长拉通;在非抗震设计时不得小于700mm。
10.1.2 填充墙拉结筋与框架柱(或剪力墙)的拉结方式详见国标图集12G614-1第11~13页;10.1.3 填充墙拉结筋与框架柱(或剪力墙)也可采用预埋件与拉结筋焊接,做法详见国标图集12G614-1第14页。
若施工中采用后植筋方式,尚应满足《混凝土结构后锚固技术规程》JGJ145-2013的相关规定,并应按《砌体结构工程施工质量验收规范》GB50203-2011的要求进行实体检测。
10.1.4 后砌填充墙顶部应与其上方的梁、板等紧密结合,做法详见国标图集12G614-1第16页;也可以按照本工程所选用填充墙对应的国家及地方标准图集的方式进行施工。
10.2 填充墙中构造柱的构造要求。
10.2.1 构造柱的平面布置详见建筑、结构图。
如图纸未表达清楚,可参照国标图集12G614-1第18~20页,在以下部位设置:a .填充墙转角处。
b .当墙长度超过5m或层高的2倍时,应在填充墙中部设置。
c .当填充墙顶部为自由端时,构造柱间距不应大于4m。
d .当填充墙端部无主体结构或垂直墙体与之拉结时,端部应设置。
e .当门窗洞口宽度不小于2.1m时,洞口两侧应设置。
f .外墙上所有带雨棚的门洞两侧均应设置通高构造柱,且应与雨棚梁可靠拉结。
g .当电梯井道采用砌块时,电梯井道四角应设置。
10.2.2 构造柱宽度不应小于墙厚,其截面、配筋见图九。
构造柱混凝土强度等级为C25。
10.3 填充墙中水平系梁的构造要求10.3.1.当填充墙高度超过4m时,应在墙半高处设置一道与框架梁、剪力墙及构造柱拉结的且沿墙全长贯通的水平系梁。

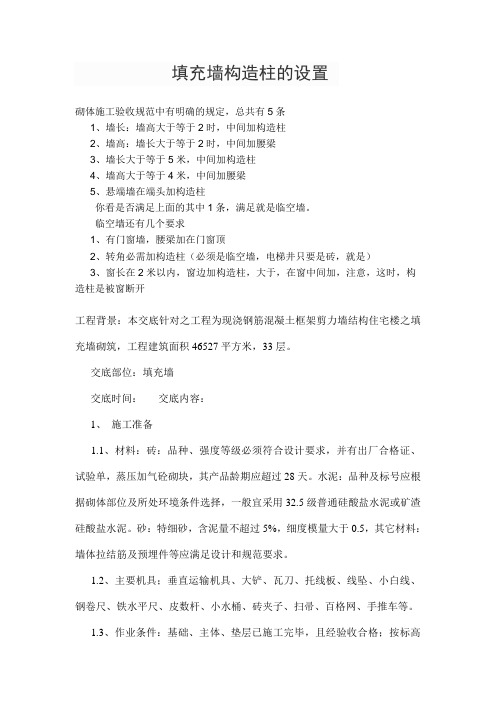

填充墙构造柱的设置砌体施工验收规范中有明确的规定，总共有5条1、墙长：墙高大于等于2时，中间加构造柱2、墙高：墙长大于等于2时，中间加腰梁3、墙长大于等于5米，中间加构造柱4、墙高大于等于4米，中间加腰梁5、悬端墙在端头加构造柱你看是否满足上面的其中1条，满足就是临空墙。
临空墙还有几个要求1、有门窗墙，腰梁加在门窗顶2、转角必需加构造柱（必须是临空墙，电梯井只要是砖，就是）3、窗长在2米以内，窗边加构造柱，大于，在窗中间加，注意，这时，构造柱是被窗断开工程背景：本交底针对之工程为现浇钢筋混凝土框架剪力墙结构住宅楼之填充墙砌筑，工程建筑面积46527平方米，33层。
交底部位：填充墙交底时间：交底内容：1、施工准备1.1、材料：砖：品种、强度等级必须符合设计要求，并有出厂合格证、试验单，蒸压加气砼砌块，其产品龄期应超过28天。
水泥：品种及标号应根据砌体部位及所处环境条件选择，一般宜采用32.5级普通硅酸盐水泥或矿渣硅酸盐水泥。
砂：特细砂，含泥量不超过5%，细度模量大于0.5，其它材料：墙体拉结筋及预埋件等应满足设计和规范要求。
1.2、主要机具；垂直运输机具、大铲、瓦刀、托线板、线坠、小白线、钢卷尺、铁水平尺、皮数杆、小水桶、砖夹子、扫帚、百格网、手推车等。
1.3、作业条件：基础、主体、垫层已施工完毕，且经验收合格；按标高抹好水泥砂浆防潮层；根据室内标高及窗台、窗顶标高已弹出控制线；墙面已予埋预拉结筋，且经验收合格；排出砖砌块的皮数线，标明拉结筋、圈梁、边梁的尺寸，经检查合格并办理手续；弹好轴线、墙身线，根据进场砖的实际规格尺寸，弹出门窗洞口位置线，经验线符合设计要求，办完预检手续；砂浆由试验室做好试配，计量设备经检验，砂浆试模已经备好（6块为一组）；框架外墙施工时，外防护脚手架应随楼层搭设完毕，且经验收合格。
2、工艺流程基层验收、墙体弹线→复检→见证取样、拌制砂浆→复试→排砖撂底、墙体盘角→检查→ 立杆挂线、砌墙→构造柱、拉筋、浇筑混凝土→检查→验收、养护3、操作要点3.1、基层清理：剔出高于楼面的砼，水泥锅巴，并清扫干净。
填充墙砌体施工工一种建筑结构，墙体按照结构受力情况不同,有承重墙、非承重墙之分.凡分隔内部空间其重量由楼板或梁承受的墙基本都是非承重墙，框架结构中分隔内部空间填充在柱子之间的墙是非承重填充墙;短肢剪力墙结构间的墙体也为非承重填充墙.非承重填充墙一般采用轻质墙体材料。
（一）蒸压加气混凝土砌块墙1、构造要求(1)加气混凝土砌块一般不得使用于建筑物标高±0.000以下的部位;也不得使用于受酸碱化学物质侵蚀的部位。
（2）加气混凝土砌块外墙墙面水平方向的凹凸部分(如线脚、雨罩、出檐、窗台等)，应做泛水和滴水，墙表面应做饰面保护层。
见图3—13.（3）后砌的填充墙与承重墙、构造柱相交处，应沿墙每两皮设置2φ6拉结钢筋，且伸入填充墙内的长度不得小于700mm.见图3—14。
2、工艺流程基层清理→铺灰→砌块吊装就位→校正→灌竖缝→镶砖。
扫描二维码27观看填充墙施工工艺动画.（1）基层清理。
将楼地面（基层）和混凝土柱（墙)面的灰渣清扫干净,基层高出的部分应剔除平整，基层轻微凹陷部分用水泥砂浆填补平整,基层应验收合格。
（2）铺灰。
灰缝应横平竖直,砂浆饱满，铺灰宜用加气混凝土砌块砌筑专用砂浆，其中又分为“薄灰砌筑法”和非“薄灰砌筑法”砌筑砂浆.（3）砌块就位。
应从转角处或砌块定位处开始，按砌块排列图依次吊装。
为减少台灵架的移动，常根据台灵架的起重半径及建筑物开间的大小，按1~2开间划分施工段,逐段吊装，段间应留阶梯形斜槎.（4)校正。
砌块吊装就位后，如发现偏斜、高低不同时，可用人工校正，直至校正为止。
如人工不能校正，应将砌块吊起，重新铺平灰缝砂浆，再重新安装。
不得用石块或楔块等垫在砌块底部，以求平整。
（5）灌竖缝。
校正后即灌竖缝，应做到随砌随灌,灌缝应密实.超过30mm的竖缝应用强度等级不低于C15的细石混凝土灌实。
砌块灌缝后，不得碰撞或撬动，如发生错位，应重新铺砌.（6）镶砖。
用于较大的竖缝和梁底找平，镶砖的强度不应低于MU10.砖间的灰缝厚为6~15mm,砖与砌块间的竖缝为15～30mm。
12g6141《砌体填充墙结构构造》【文档一】砌体填充墙结构构造1. 引言1.1 目的本文档旨在介绍砌体填充墙结构的构造细节和相关建筑规范要求，以提供参考和指导。
2. 基本概念2.1 砌体填充墙砌体填充墙是一种由砖或石材砌筑而成，内部填充有混凝土等材料的墙体结构。
3. 构造细节3.1 基础3.1.1 基础种类常见的基础种类包括扩大梁基础、连续墙基础等。
3.2 墙体砌筑3.2.1 砌体材料选择砌体填充墙常用的砌体材料有空心砖、实心砖等，其选择应符合建筑规范的要求。
3.2.2 砌筑技术要求砌体填充墙的砌筑应满足砌筑质量要求，要注意砖与砖之间的垂直度和水平度。
3.3 填充材料3.3.1 填充材料选择填充材料常用的有混凝土、轻骨料混凝土等，选择时应考虑结构强度和隔热性能等因素。
3.3.2 填充材料施工填充材料的施工要按照设计要求进行，注意填充层的均匀性和充实度。
4. 相关建筑规范要求4.1 建筑设计规范砌体填充墙的设计应符合国家建筑设计规范的要求，包括荷载标准、墙体厚度等。
4.2 施工工艺规范砌体填充墙的施工应符合相应的施工工艺规范，包括砌筑工艺、填充工艺等。
5. 附件本文档涉及的附件包括相关建筑规范、施工图纸等。
6. 法律名词及注释本文档中涉及的法律名词及其注释如下：- 建筑设计规范：国家关于建筑设计的法律法规，规定了建筑设计的基本要求和技术标准。
- 施工工艺规范：国家关于建筑施工工艺的法律法规，规定了建筑施工过程中的技术要求和操作规范。
【文档二】砌体填充墙结构构造1. 引言1.1 目的本文档旨在详细介绍砌体填充墙结构的构造细节和相关建筑规范要求，以供参考和指导使用。
2. 构造细节2.1 基础设计2.1.1 基础种类常见的基础种类包括扩大梁基础、连续墙基础等，其选择应根据墙体的荷载要求和土壤条件进行设计。
2.2 墙体砌筑2.2.1 砌体材料砌体填充墙常用的砌体材料有空心砖、实心砖等，其选择应考虑墙体的强度和隔热性能。
