RS485显示型土壤水分传感器

管式土壤水分监测仪用户手册目录1.产品简介.....................................................................................................错误！未定义书签。

1.1产品概述 (3)1.2产品特点 (4)1.3技术参数 (4)1.4产品选型 (4)2.设备安装说明 (5)2.1设备尺寸与检测高度 (5)2.2设备安装前检查 (5)2.2.1安装位置选择 (6)2.3安装方式 (6)2.3产品接线说明 (8)3.配置软件安装及使用 (8)4.通信协议 (9)5.联系方式.....................................................................................................错误！未定义书签。

6.文档历史.....................................................................................................错误！未定义书签。

1.1产品概述土壤水分传感器工作原理DGTR-T 自动土壤水分观测仪采用的土壤水分传感器基于频域反射法（Frequency Domain Reflectometry ）原理，简称FDR 法。

土壤水分传感器主要由一对圆形金属环组成一个电容，其间的土壤充当电介质，电容与振荡器组成一个调谐电路，传感器电容量与两极间被测介质的介电常数成正比关系。

由于水的介电常数比一般介质的介电常数要大得多，所以当土壤中的水分增加时，其介电常数相应增大，测量时传感器给出的电容值也随之上升，相应的，传感器的测量频率也会发生变化。

利用土壤水分传感器在不同土壤含水量中的频率SF （scaled frequency 归一化频率）变化来测量土壤体积含水量(θV )，两者的关系可以用公式θV =a*SF b 表述，其中a 和b 为参数。

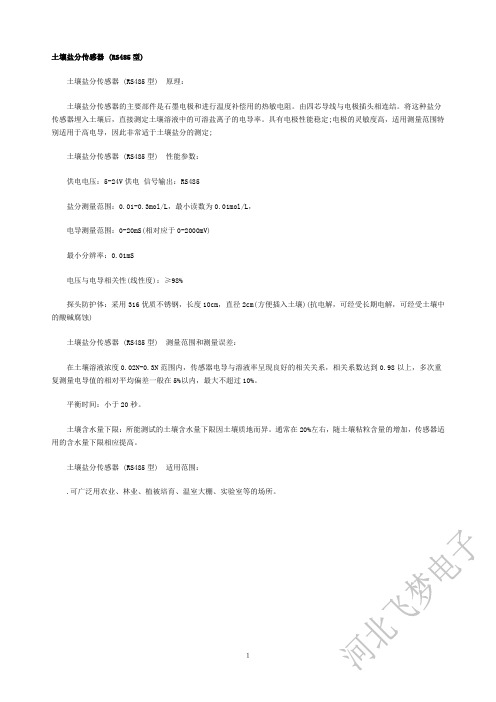

土壤盐分传感器 (RS485型)
土壤盐分传感器 (RS485型) 原理：
土壤盐分传感器的主要部件是石墨电极和进行温度补偿用的热敏电阻。

由四芯导线与电极插头相连结。

将这种盐分传感器埋入土壤后，直接测定土壤溶液中的可溶盐离子的电导率。

具有电极性能稳定;电极的灵敏度高，适用测量范围特别适用于高电导，因此非常适于土壤盐分的测定;
土壤盐分传感器 (RS485型) 性能参数：
供电电压：5-24V供电信号输出：RS485
盐分测量范围：0.01-0.3mol/L，最小读数为0.01mol/L，
电导测量范围：0-20mS(相对应于0-2000mV)
最小分辨率：0.01mS
电压与电导相关性(线性度)：≥98%
探头防护体：采用316优质不锈钢，长度10cm，直径2cm(方便插入土壤)(抗电解，可经受长期电解，可经受土壤中的酸碱腐蚀)
土壤盐分传感器 (RS485型) 测量范围和测量误差：
在土壤溶液浓度0.02N-0.3N范围内，传感器电导与溶液率呈现良好的相关关系，相关系数达到0.98以上，多次重复测量电导值的相对平均偏差一般在5%以内，最大不超过10%。

平衡时间：小于20秒。

土壤含水量下限：所能测试的土壤含水量下限因土壤质地而异。

通常在20%左右，随土壤粘粒含量的增加，传感器适用的含水量下限相应提高。

土壤盐分传感器 (RS485型) 适用范围：
.可广泛用农业、林业、植被培育、温室大棚、实验室等的场所。

１。

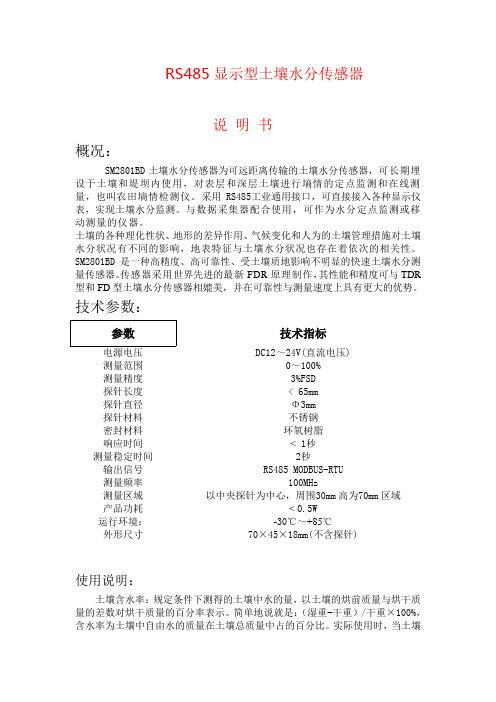

RS485显示型土壤水分传感器说明书概况：SM2801BD土壤水分传感器为可远距离传输的土壤水分传感器，可长期埋设于土壤和堤坝内使用，对表层和深层土壤进行墒情的定点监测和在线测量，也叫农田墒情检测仪。

采用RS485工业通用接口，可直接接入各种显示仪表，实现土壤水分监测。

与数据采集器配合使用，可作为水分定点监测或移动测量的仪器。

土壤的各种理化性状、地形的差异作用、气候变化和人为的土壤管理措施对土壤水分状况有不同的影响，地表特征与土壤水分状况也存在着依次的相关性。

SM2801BD是一种高精度、高可靠性、受土壤质地影响不明显的快速土壤水分测量传感器。

传感器采用世界先进的最新FDR原理制作，其性能和精度可与TDR 型和FD型土壤水分传感器相媲美，并在可靠性与测量速度上具有更大的优势。

技术参数：参数技术指标电源电压DC12～24V(直流电压)测量范围0～100%测量精度3%FSD探针长度< 65mm探针直径Φ3mm探针材料不锈钢密封材料环氧树脂响应时间< 1秒测量稳定时间2秒输出信号RS485 MODBUS-RTU测量频率100MHz测量区域以中央探针为中心，周围30mm高为70mm区域产品功耗< 0.5W运行环境：-30℃～+85℃外形尺寸70×45×18mm(不含探针)使用说明：土壤含水率：规定条件下测得的土壤中水的量，以土壤的烘前质量与烘干质量的差数对烘干质量的百分率表示。

简单地说就是：（湿重-干重）/干重×100%，含水率为土壤中自由水的质量在土壤总质量中占的百分比。

实际使用时，当土壤中的含水量超过24%时土壤已达到饱和且呈溢出水状态，因此检测含水量超过24%的值没有实际意义。

农作物正常生长所需的适宜含水率土壤为12%-20%范围之内。

因此仅需要检测低于饱和含水量24%的含水量就满足灌溉和各种生产实际需要了。

因此该传感器的动态定为0-24%检测范围表示为0-100%的土壤含水率输出。

IntroductionHigh reliability and stabilityUniversal protocols: MODBUS RS-485Wide range power supply: 3.6V ~ 30V IP68 rated, suitable for long-term applicationsStrong Anti-interference: made of flame-retardant epoxy resin Anti-corrosion, with excellent performance for long-term use Easy to use, integrate and install Designed with reverse voltage protectionThis Soil Moisture & Temperature Sensor MODBUS-RTU RS485 (S-Soil MT-02A) is designed with industry standards. It incorporates two sensors (soil moistures sensor and soil temperature sensor) into one, featuring high precision and high sensitivity. By measuring the dielectric constant of the soil, it can stably measure the soil VWC (volumetric water content) regardless of various soil types. The measurement conforms to current international standards for soil moisture measurement. This soil sensor is IP68 rated, very robust and durable, suitable to be applied at long-term monitoring of soil moisture and temperature at scientific experiments, water-saving irrigation, greenhouses, outdoor farming, gardening, precision agriculture, and other professional environmental monitoring scenarios.FeaturesApplicationsAgriculture irrigation Green house Grass farmEnvironment monitoring Water conservation Soil testingOther Sensor ApplicationsProduct Model S-Soil MT-02A InterfaceRS-485Protocol MODBUS-RTU RS485Power Supply 3.6 ~ 30V DC Current Consumption Max 40mA@24V DC Operating Temperature -40 ℃ to +85 ℃Storage Temperature -40 ℃ to +85 ℃Response Time Less than 1 secondMeasuring AreaA cylinder area (with the probe as the center, diameter: 7cm, height: 7cm)The material of the probe Food grade stainless steel Sealing Material The black flame retardant epoxy resin IP Rating IP68Cable Length 5 metersInstallation All buried or probe into all of the measured medium Device Weight270gSpecificationsRange -40 ℃ to +80 ℃Accuracy ±0.5 ℃Resolution0.1 ℃Soil Temperature Range From completely dry to fully saturated (from 0% to 100% of saturation)Accuracy ±3% (0~53%)±5% (53~100%)Resolution1 %Soil Moisture General Parameters Wiring DiagramRefer to the user manual for more details.Probe DimensionsWebsite: Email:************Phone: +86 755 3653 4305Address：F9, Building G3, TCL International E City, Zhongshanyuan Road, Nanshan District, Shenzhen, China.© 2008-2020 Seeed Technology Co., Ltd. All rights reserved.v1.0。

RS-WS-N01-TR土壤水分温度传感器485型使用说明书文档版本：V1.11. 产品介绍 (3)2. 使用方法 (4)3. 设备安装说明 (4)4. 配置软件安装及使用 (5)5. 通信协议 (5)6. 常见问题及解决办法 (7)7. 联系方式 (7)8. 文档历史 (7)9. 外形尺寸 (8)1. 产品介绍1.1 产品概述适用于土壤温度以及水分的测量，经与德国原装高精度传感器比较和土壤实际烘干称重法标定，精度高，响应快，输出稳定。

受土壤含盐量影响较小，适用于各种土质。

可长期埋入土壤中，耐长期电解，耐腐蚀，抽真空灌封，完全防水。

1.2 适用围广泛适用于科学实验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、粮食仓储及各种颗粒物含水量和温度的测量。

1.3 测量参数及硬件参数供电电源：5~24V DC 温度测量围：-40℃~80℃水分测量围：0~100% 温度精度：±0.5℃存储环境：-40℃~80℃输出信号：485水分精度：±3%（测量结冻冰土层时，水分值会偏低不准确，需要用户补偿）1.4 物理参数探针长度：70mm 探针直径：3mm探针材料：304不锈钢密封材料：环氧树脂（黑色阻燃）电缆长度：标配两米（RVV 4*0.3）防护等级：IP681.5 系统框架图2. 使用方法2.1 速测方法：选定合适的测量地点，避开石块，确保钢针不会碰到坚硬的物体，按照所需测量深度抛开表层土，保持下面土壤原有的松紧程度，紧握传感器垂直插入土壤，插入时不可左右晃动，一个测点的小围建议多次测量求平均值。

2.2 埋地测量法：垂直挖直径>20cm的坑，在既定的深度将传感器钢针水平插入坑壁，将坑填埋严实，稳定一段时间后，即可进行连续数天，数月乃至更长时间的测量和记录。

2.3 注意事项：1、测量时钢针必须全部插入土壤里。

2、避免强烈直接照射到传感器上而导致温度过高。

野外使用注意防雷击。

基于RS 485总线的土壤温湿度集成传感器作者：刘信宏解鲁旭赵祺来源：《物联网技术》2019年第06期摘要：文中基于RS 485总线设计的温湿度传感器，具有对土壤温湿度进行监测的功能，它由温湿度传感芯片、单片机和RS 485通信模块组成，其中温湿度传感芯片负责温湿度的采集，并将采集到的数据传输到单片机，单片机接收后对数据进行处理并输送到RS 485总线。

传感器将温湿度传感芯片、单片机和通信模块集成为一个模块，使其能够将温湿度传感芯片输出的信号经单片机的处理，输出用RS 485总线传输的通用信号。

关键词：RS 485总线;土壤温湿度;集成模块1 传感器整体结构传感器集成了温湿度传感器芯片、单片机和通信模块，采用四线制结构，分别为电源线VCC、地线GND和两个数据线A，B。

其中温湿度传感器芯片采用SHT10，单片机采用STC15W204S，RS 485通信。

该传感器用于采集环境的温湿度，可应用到支持RS 485通信的系统中，作为前段数据采集模块使用，具有良好的可移植性。

该传感器是一种智能传感控制器，它相对传统普通传感器的优势在于不仅能够做到单纯的测量，而且能在内部对信号进行处理和转换。

传感器内部结构如图1所示。

1.1 技术参数传感器技术参数见表1所列。

本传感器采用STC15W202S单片机，其内部集成有高可靠复位电路，ISP编程时16级复位门槛电压可选，且其内部集成高精度R/C时钟（+/-0.3%），+/-1%温飘（-40～+85 ℃），常温下温飘为+/-0.6%（-20～+65 ℃），5～35 MHz可设置，因此无需外部晶振和外部复位电路。

STC15W202S单片机需要连接电源引脚和接地引脚，单片机的P33口接收测温元件输出的数据，P32口向测温元件输出时钟信号，P31和P30口向MAX13487输出信号。

STC15W202S 连线如图3所示。

2.2 传感器电路设计温湿度检测选用SHT10温湿度传感器，SHT10与单片机通过引脚DATA通信，将2号引脚DATA接到单片机P33口，1号引脚接5 V电源，3号引脚接单片机P32口，4号引脚接地，连线如图4所示。

土壤水分传感器原理
土壤水分传感器是一种用于测量土壤中水分含量的设备，它的原理是基于电容量测量。

土壤水分传感器由两个电极组成，通常是由金属电极制成。

这两个电极之间形成了一个电容。

当土壤中的水分含量增加时，土壤的电导率也随之增加，从而改变了电容的值。

传感器将测量到的电容值转换为与土壤水分含量相关的电信号。

土壤水分传感器通常通过将其电极插入土壤中来测量土壤的水分含量。

当电极与土壤接触时，土壤中的水分会通过电极与传感器建立连接，从而改变电容量。

传感器将测量电容量的变化，并将其转换为与土壤水分含量相关的数字或模拟信号。

使用土壤水分传感器可以实时监测土壤中的水分含量，从而帮助农民科学地管理灌溉水量。

这有助于避免过量或过少的灌溉，提高农作物的产量和质量。

此外，土壤水分传感器还可以用于环境监测和研究领域，以评估土壤湿度对生态系统的影响。

RS485温湿度传感器使用说明概述这是一款高精度工业级RS485温湿度传感器，采用高品质数字集成传感器，配以可靠的数字化处理电路，从而将环境中的温度和湿度转换成与之相对应的RS485信号，能可靠地与上位机系统等进行集中监控。

模块测量范围广，支持-40~120℃的温度检测和0~99.9%RH的湿度检测，检测精度高，响应速度快。

铝合金外壳全包裹，防水耐高温，在较恶劣环境也能正常使用；探头采用透气防尘设计，有效保护内部线路板，延长使用寿命。

该产品具有优良的长期稳定性、低延滞性、强抗化学污染能力和极优的可重复性，是暖通空调应用中精确测量相对湿度及温度的理想解决方案。

可广泛应用于楼宇自动化、气候与暖通自动控制、博物馆与宾馆的气候站、暖通空调系统闭环控制等领域。

产品参数●温度测量范围： -40~120℃●湿度测量范围： 0~99.9%RH●温度精度：±0.3℃（25℃）●湿度精度：±2%RH（25℃）●采样周期： 3S●供电电压： 12~36V（DC）●产品尺寸：200mm(L)×15.7mm(D)●输出信号： RS485信号●通信协议：标准MODBUS RTU协议●波特率： 9600（默认）●显示分辨率：温度：0.1℃；湿度：1%RH●灵敏度衰减值：温度＜0.1℃/年；湿度＜0.5%RH/年引脚释义① 黄色 ② 红色 ③ 黑色 ④ 白色接线示意图RS485 通信协议1、内部寄存器映射地址2、支持的功能码0x03：读多路寄存器0x10：写多路寄存器读指令：主机帧格式变送器地址+0x03+寄存器起始地址(2 字节)+寄存器数量(2 字节)+CRC 低位+CRC 高位变送器返回格式变送器地址+0x03+返回字节数(1 字节)+数据 0+..+数据 n+CRC 低位+CRC 高位写指令：主机帧格式变送器地址+0x10+寄存器起始地址(2字节)+寄存器数量(2字节)+发送字节数(1个字节)+数据0+..+数据n +CRC低位+CRC高位变送器返回格式变送器地址+0x10+寄存器起始地址(2 字节)+寄存器数量(2 字节)+CRC 低位+CRC 高位写功能码特殊说明：1、在内部寄存器映射地址里面，只有 0x000C-0x001E 的地址才可以写，其他地址禁止写。

土壤传感器说明书适用型号：LH-SL1系列修订记录：目录1.产品介绍 (3)2.规格参数 (3)3.产品尺寸 (5)4.485通信协议与数据格式 (6)4.1.通讯基本参数 (6)4.2.数据帧格式定义 (6)4.3.寄存器地址 (7)4.4.参数读取 (8)5.模拟量协议 (10)5.1.电流输出4-20mA (10)5.2.电压输出0-5V/0-10V (11)6.电气接线 (11)6.1.模拟量通信接线 (11)6.2.RS485通信接线 (12)7.上位机调试 (13)7.1.设备接入电脑 (13)7.2.“传感器调试助手”使用说明 (13)7.3.常见串口助手 (14)8.数据上云 (16)8.1.注册/登录有人通行证 (17)8.2.添加设备 (17)8.3.数据查看 (18)9.常见问题及解决办法 (19)10.售后服务 (20)10.1.售后服务承诺 (20)10.2.免责声明 (20)10.3.联系方式 (20)1.产品介绍IIOT-SL1系列传感器性能稳定，灵敏度高，是观测和研究盐渍土的发生、演变、改良以及水盐动态的重要工具。

通过测量土壤的介电常数，能直接稳定地反映各种土壤的真实水分含量。

可测量多种参数，土壤温度、含水率、电导率、氮磷钾、PH等。

输出信号为RS485，标准Modbus-RTU通信协议，支持更改通信地址以及波特率等功能。

485通信理论上最远可通信1200米，支持二次开发，使用广泛。

适用于土壤墒情监测、科学试验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、精细农业等场合。

2.规格参数3.产品尺寸图3.1由于电极直接测定土壤中的可溶盐离子的电导率，因此土壤体积含水率需高于约20%时土壤中的可溶离子才能正确反映土壤的电导率。

在长期观测时，灌溉或者降雨后的测量值更接近真实水平。

如果进行速测，可先在被测土壤处浇水，待水分充分渗透后进行测量。

（1）快速测量法：选定合适的测量地点，避开石块，确保电极不会碰到石块之类坚硬物体，按照所需测量深度刨开表层土，保持下面土壤原有的松紧程度，握紧传感器体垂直插入土壤，插入时不可前后左右晃动，确保与土壤紧密接触。

/FM-XSF土壤水分传感器一、FM-XSF土壤水分传感器.土壤水分传感器是基于介电理论并运用频域测量技术自主研制开发的，能够精确测量土壤和其它多孔介质的体积含水量。

可与温室环境监测、土壤墒情采集、自动灌溉控制等系统集成，实现水分的长期动态连续监测。

二、FM-XSF土壤水分传感器技术参数：.测量参数：土壤容积含水率.量程：0～100%.输出信号：RS485，电流型(4-20MA)，电压型(0-2V,0-2.5V,0-5V).单位：%(m3/m3).测量精度：±3%.复测误差：<1%>.测量原理：频域反射原理(FDR).工作电流：约15mA.工作频率：100MHZ/ .响应时间：<1秒>.测量稳定时间：1秒.工作温度范围：-30℃～70℃.测量区域：直径为10cm、高为10cm的圆柱体&nbnbsp; .不锈钢探针长度：8cm.不锈钢探针数量：新型两针型.探针直径：3mm.探针材料：不锈钢(抗电解，可经受长期电解，可经受土壤中的酸碱腐蚀).探头防护体：采用316优质不锈钢，长度10cm，直径2cm(小规格直径方便插入土壤).传感器总长度：20cm.电缆长度：标配2米(国标三芯屏蔽线，线缆长度可定制)三、FM-XSF土壤水分传感器功能及特点：.高稳定性，安装方便，维护操作简单;.采用阻燃环氧树脂固化，完全防水，可长期埋伏土壤中使用，且不受腐蚀;/ .钢针采用优质材料，可经受长期电解，不受土壤中的酸碱腐蚀;.测量精度高，性能可靠，受土壤含盐量影响较小，可适应各种土质;.应用广泛，价格低廉，适合中国国情;四、FM-XSF土壤水分传感器适用范围：.广泛应用于农田，水利，公路，铁路路基水分的埋测。

节水农业灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、科学实验、植物培养及各种颗粒物含水量的测量等领域。
