土壤湿度传感器原理
土壤湿度传感器通过测量土壤中的水分含量来判断土壤的湿度情况。

其原理主要基于电导率或电容率的测量。

以下是具体的原理解释：
1. 电导率原理：土壤中的水分含量与电导率呈正相关关系。

当土壤湿度增加时，土壤中的电解质浓度也随之增加，从而增加了土壤的电导率。

土壤湿度传感器就是利用这种原理，通过测量土壤的电导率来间接反映土壤的湿度情况。

传感器的电极通常是在土壤中插入的两个金属导电物，当通过它们之间施加一个小电压时，电流就会流过，并且电流的大小与土壤的电导率有关。

一个高湿度的土壤会导致较高的电流流过电极，而一个干燥的土壤会导致较低的电流流过电极。

因此，通过测量通过电极的电流，可以确定土壤的湿度情况。

2. 电容率原理：土壤中的含水量与土壤的电容率呈正相关关系。

电容率是指土壤中电荷储存的能力，因此可以用来间接测量土壤的湿度。

在电容式土壤湿度传感器中，传感器的电极由两个平板电容器组成，当这两个电极插入土壤中时，在它们之间形成了一个电容器。

当土壤湿度增加时，土壤中的水分会改变电容器之间的介电常数，从而改变了电容器的电容值。

通过测量电容器的电容值的变化，可以确定土壤的湿度情况。

综上所述，土壤湿度传感器的原理主要基于电导率或电容率的
测量，通过测量土壤的电导率或电容值，可以确定土壤的湿度情况。

土壤湿度传感器的工作原理土壤湿度是指土壤中含水量的多少，对植物的生长发育具有重要的影响。

土壤湿度传感器是一种可以测量土壤湿度的设备，通过感知土壤中水分的含量，帮助农民或园艺爱好者进行适量浇水，提高植物的生产力。

土壤湿度传感器的工作原理主要分为电导率法和电容法两种方式。

以下将详细介绍这两种工作原理。

电导率法是利用土壤中的电导率与含水量之间的关系来测量土壤湿度。

传感器包括两个电极，一般采用钢片或钉子形式插入土壤中。

当土壤干燥时，电导率较低；当土壤湿润时，电导率较高。

传感器的电极与电源相连，通过电流的流动来测量土壤的电导率。

一般情况下，通过测量电流的大小即可得知土壤中的含水量。

这种方法简单、经济，但存在一定的局限性，即容易受到土壤成分的影响。

电容法是另一种常用的测量土壤湿度的方式。

该方法利用土壤的介电常数与含水量之间的关系来进行测量。

传感器由两个电极组成，一般采用圆盘或圆柱形式的电极插入土壤中。

当土壤干燥时，电容值较低；当土壤湿润时，电容值较高。

传感器通过测量电容的变化来得知土壤湿度的变化。

电容法的优点是测量范围广，对土壤成分的影响较小。

但相比于电导率法，电容法的传感器结构复杂，成本较高。

除了上述两种常用的土壤湿度传感器工作原理外，还有一些其他的传感器，例如纳米材料传感器和微机电系统传感器等。

这些传感器利用纳米材料或微机电技术来测量土壤中的湿度变化。

它们的工作原理比较复杂，但具有更高的灵敏度和测量精度。

无论是哪种工作原理，土壤湿度传感器的使用都需要合适的数据采集和处理设备。

传感器通过和数据采集器相连，将采集到的土壤湿度数据传输到计算机或监测系统中进行处理和分析。

这样可以帮助农民或园艺爱好者更好地掌握土壤湿度变化的情况，以便调整合理的灌溉水量。

总结起来，土壤湿度传感器的工作原理大致可以分为电导率法和电容法两种方式。

电导率法通过测量土壤中的电导率来得知土壤的含水量，而电容法则通过测量土壤中的介电常数来进行测量。

土壤传感器原理
土壤传感器是一种通过测量土壤中的物理和化学特性来获取土壤信息的装置。

其原理主要基于土壤的电导率、湿度和温度等参数的变化。

首先，土壤传感器利用电极将电流引入土壤中。

土壤的湿度和含盐量会影响土壤的电导率，因此电流在不同的土壤条件下会有不同的传导特性。

传感器通过测量电流的强度和电压的变化，就可以得到土壤的电导率信息。

其次，土壤的湿度对植物的生长和发育起着重要的作用。

传感器中的一个湿度传感器可以通过测量土壤中的电导率和电容变化来监测土壤的湿度。

当土壤湿度增加时，土壤中的电导率会增加，电容也会发生变化。

通过测量电导率和电容的变化，就可以准确地测量土壤的湿度。

最后，传感器中的温度传感器可以测量土壤的温度信息。

土壤温度对植物的生长和发育也有很大的影响。

传感器中的温度传感器可以通过测量土壤的热导率和热容来准确地测量土壤的温度。

综上所述，土壤传感器主要通过测量土壤的电导率、湿度和温度等参数来获取土壤信息。

这些信息可以帮助农民或园艺工作者更好地了解土壤的状况，并根据这些信息来调整土壤的管理和施肥等措施，从而提高植物的生长和产量。

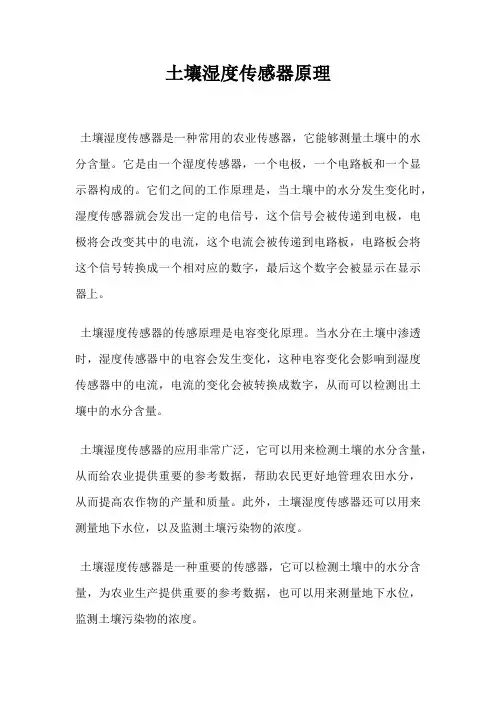

土壤湿度传感器原理
土壤湿度传感器是一种常用的农业传感器，它能够测量土壤中的水分含量。

它是由一个湿度传感器，一个电极，一个电路板和一个显示器构成的。

它们之间的工作原理是，当土壤中的水分发生变化时，湿度传感器就会发出一定的电信号，这个信号会被传递到电极，电极将会改变其中的电流，这个电流会被传递到电路板，电路板会将这个信号转换成一个相对应的数字，最后这个数字会被显示在显示器上。

土壤湿度传感器的传感原理是电容变化原理。

当水分在土壤中渗透时，湿度传感器中的电容会发生变化，这种电容变化会影响到湿度传感器中的电流，电流的变化会被转换成数字，从而可以检测出土壤中的水分含量。

土壤湿度传感器的应用非常广泛，它可以用来检测土壤的水分含量，从而给农业提供重要的参考数据，帮助农民更好地管理农田水分，从而提高农作物的产量和质量。

此外，土壤湿度传感器还可以用来测量地下水位，以及监测土壤污染物的浓度。

土壤湿度传感器是一种重要的传感器，它可以检测土壤中的水分含量，为农业生产提供重要的参考数据，也可以用来测量地下水位，监测土壤污染物的浓度。

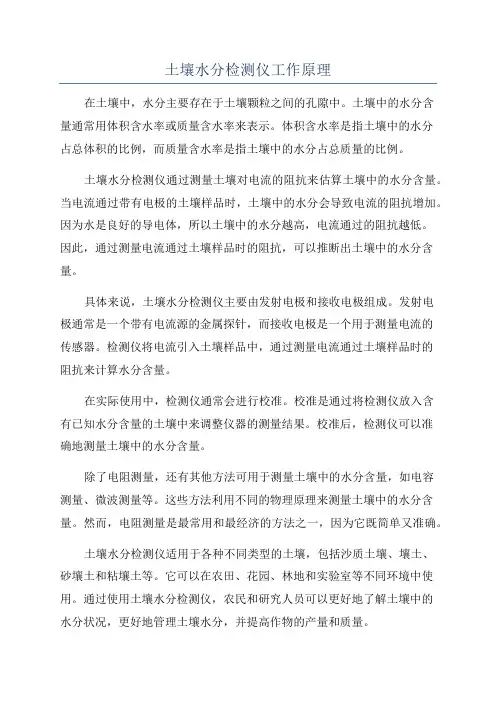

土壤水分检测仪工作原理在土壤中，水分主要存在于土壤颗粒之间的孔隙中。

土壤中的水分含量通常用体积含水率或质量含水率来表示。

体积含水率是指土壤中的水分占总体积的比例，而质量含水率是指土壤中的水分占总质量的比例。

土壤水分检测仪通过测量土壤对电流的阻抗来估算土壤中的水分含量。

当电流通过带有电极的土壤样品时，土壤中的水分会导致电流的阻抗增加。

因为水是良好的导电体，所以土壤中的水分越高，电流通过的阻抗越低。

因此，通过测量电流通过土壤样品时的阻抗，可以推断出土壤中的水分含量。

具体来说，土壤水分检测仪主要由发射电极和接收电极组成。

发射电极通常是一个带有电流源的金属探针，而接收电极是一个用于测量电流的传感器。

检测仪将电流引入土壤样品中，通过测量电流通过土壤样品时的阻抗来计算水分含量。

在实际使用中，检测仪通常会进行校准。

校准是通过将检测仪放入含有已知水分含量的土壤中来调整仪器的测量结果。

校准后，检测仪可以准确地测量土壤中的水分含量。

除了电阻测量，还有其他方法可用于测量土壤中的水分含量，如电容测量、微波测量等。

这些方法利用不同的物理原理来测量土壤中的水分含量。

然而，电阻测量是最常用和最经济的方法之一，因为它既简单又准确。

土壤水分检测仪适用于各种不同类型的土壤，包括沙质土壤、壤土、砂壤土和粘壤土等。

它可以在农田、花园、林地和实验室等不同环境中使用。

通过使用土壤水分检测仪，农民和研究人员可以更好地了解土壤中的水分状况，更好地管理土壤水分，并提高作物的产量和质量。

总之，土壤水分检测仪主要通过测量土壤对电流的阻抗来估算土壤中的水分含量。

它是一种简单、准确和经济的方法，适用于各种不同类型的土壤和环境。

通过使用土壤水分检测仪，可以帮助农民和研究人员更好地管理土壤水分，提高作物的产量和质量。

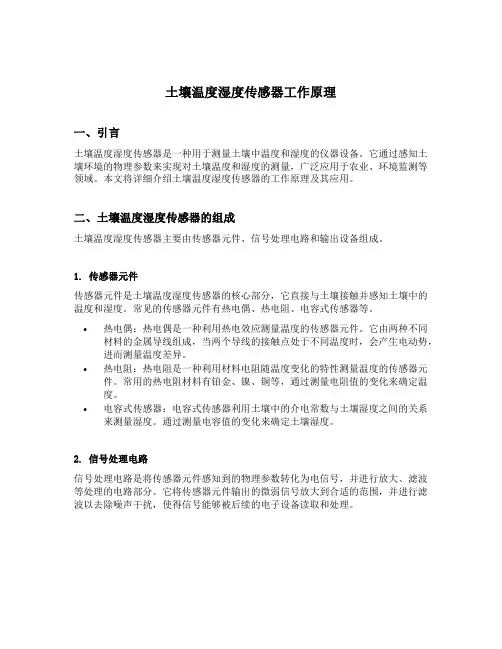

土壤温度湿度传感器工作原理一、引言土壤温度湿度传感器是一种用于测量土壤中温度和湿度的仪器设备。

它通过感知土壤环境的物理参数来实现对土壤温度和湿度的测量，广泛应用于农业、环境监测等领域。

本文将详细介绍土壤温度湿度传感器的工作原理及其应用。

二、土壤温度湿度传感器的组成土壤温度湿度传感器主要由传感器元件、信号处理电路和输出设备组成。

1. 传感器元件传感器元件是土壤温度湿度传感器的核心部分，它直接与土壤接触并感知土壤中的温度和湿度。

常见的传感器元件有热电偶、热电阻、电容式传感器等。

•热电偶：热电偶是一种利用热电效应测量温度的传感器元件。

它由两种不同材料的金属导线组成，当两个导线的接触点处于不同温度时，会产生电动势，进而测量温度差异。

•热电阻：热电阻是一种利用材料电阻随温度变化的特性测量温度的传感器元件。

常用的热电阻材料有铂金、镍、铜等，通过测量电阻值的变化来确定温度。

•电容式传感器：电容式传感器利用土壤中的介电常数与土壤湿度之间的关系来测量湿度。

通过测量电容值的变化来确定土壤湿度。

2. 信号处理电路信号处理电路是将传感器元件感知到的物理参数转化为电信号，并进行放大、滤波等处理的电路部分。

它将传感器元件输出的微弱信号放大到合适的范围，并进行滤波以去除噪声干扰，使得信号能够被后续的电子设备读取和处理。

输出设备是将信号处理后的结果以可视化或可记录的形式呈现出来的部分。

常见的输出设备有显示屏、打印机、记录仪等。

通过输出设备，用户可以直观地了解土壤温度和湿度的变化情况。

三、土壤温度湿度传感器的工作原理土壤温度湿度传感器的工作原理是基于传感器元件对土壤环境的感知和信号处理电路的处理。

1. 温度测量原理不同的温度传感器元件有不同的工作原理。

•热电偶：热电偶利用两种不同金属导线的热电效应来测量温度。

当热电偶的接触点处于不同温度时，会产生电动势，利用电动势的变化来确定温度差异。

•热电阻：热电阻利用材料电阻随温度变化的特性来测量温度。

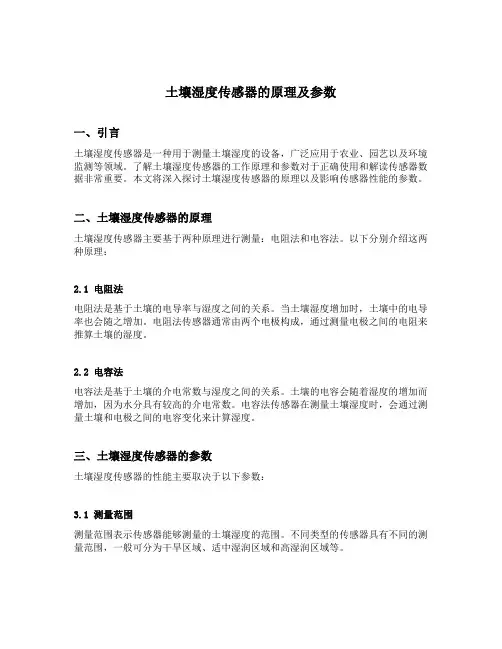

土壤湿度传感器的原理及参数一、引言土壤湿度传感器是一种用于测量土壤湿度的设备，广泛应用于农业、园艺以及环境监测等领域。

了解土壤湿度传感器的工作原理和参数对于正确使用和解读传感器数据非常重要。

本文将深入探讨土壤湿度传感器的原理以及影响传感器性能的参数。

二、土壤湿度传感器的原理土壤湿度传感器主要基于两种原理进行测量：电阻法和电容法。

以下分别介绍这两种原理：2.1 电阻法电阻法是基于土壤的电导率与湿度之间的关系。

当土壤湿度增加时，土壤中的电导率也会随之增加。

电阻法传感器通常由两个电极构成，通过测量电极之间的电阻来推算土壤的湿度。

2.2 电容法电容法是基于土壤的介电常数与湿度之间的关系。

土壤的电容会随着湿度的增加而增加，因为水分具有较高的介电常数。

电容法传感器在测量土壤湿度时，会通过测量土壤和电极之间的电容变化来计算湿度。

三、土壤湿度传感器的参数土壤湿度传感器的性能主要取决于以下参数：3.1 测量范围测量范围表示传感器能够测量的土壤湿度的范围。

不同类型的传感器具有不同的测量范围，一般可分为干旱区域、适中湿润区域和高湿润区域等。

3.2 精度精度是指传感器测量结果与实际值之间的误差。

传感器的精度越高，表示测量结果与实际值之间的误差越小。

3.3 响应时间响应时间是指传感器从感知到土壤湿度变化到输出结果所需的时间。

响应时间较短的传感器可以更及时地反映土壤湿度的变化。

3.4 输出类型传感器的输出类型可以是模拟信号或数字信号。

模拟输出通常表示为电压值或电阻值，而数字输出通常使用I2C或SPI等数字通信协议。

3.5 可靠性传感器的可靠性表示其长期稳定性和工作寿命。

可靠性较高的传感器能够在各种环境条件下长时间稳定地工作。

3.6 抗干扰能力土壤湿度传感器常常会受到环境干扰，如温度变化、盐度等。

抗干扰能力较强的传感器能够减小这些干扰对测量结果的影响。

四、总结通过本文的探讨，我们了解了土壤湿度传感器的工作原理和主要参数。

电阻法和电容法是两种常见的测量原理，不同传感器具有不同的测量范围、精度、响应时间等参数。

土壤湿度传感器工作原理一、引言土壤湿度传感器是一种用于测量土壤水分含量的设备，广泛应用于农业、园艺和环境监测等领域。

本文将介绍土壤湿度传感器的工作原理，包括传感器的结构、测量原理和相关技术参数。

二、传感器结构土壤湿度传感器通常由探头和信号转换电路两部分组成。

探头通常由两个电极组成，其中一个电极作为参考电极，另一个电极则用来检测土壤中的水分含量。

信号转换电路则负责将探头检测到的信号转换为数字信号输出。

三、测量原理土壤湿度传感器的工作原理基于土壤中水分对电容值的影响。

当探头插入土壤中时，参考电极和检测电极之间会形成一个带有介质（即土壤）的电容器。

当土壤中含有水分时，水分会增加介质的相对介电常数，从而提高了整个电容器的总容值。

因此，通过测量这个总容值可以推算出当前土壤中的水分含量。

四、技术参数1. 精度：传感器的精度是指其测量结果与实际值之间的偏差。

一般来说，传感器的精度越高，其测量结果越接近实际值。

2. 响应时间：响应时间是指传感器从接收到信号到输出稳定结果所需的时间。

一般来说，响应时间越短，传感器的反应速度越快。

3. 工作温度范围：工作温度范围是指传感器能够正常工作的环境温度范围。

一般来说，传感器的工作温度范围越广，其适用性就越强。

4. 输出方式：输出方式通常分为模拟输出和数字输出两种。

模拟输出可以直接连接到模拟输入设备上进行读取；数字输出则需要通过信号转换电路将模拟信号转换为数字信号后才能进行读取。

五、总结土壤湿度传感器通过测量土壤中水分对电容值的影响来推算出当前土壤中的水分含量。

传感器结构包括探头和信号转换电路两部分；技术参数包括精度、响应时间、工作温度范围和输出方式等。

在农业、园艺和环境监测等领域广泛应用。

土壤水分传感器。

技术参数♦测量参数：土壤容积含水率♦单位：33%( m3/m3)♦量0 〜100%程：♦探针长度： 5.3cm♦探针直径：3mm♦探针材料：不锈钢♦密封材料：环氧树脂♦测量精度：± 2%♦工作温度范围：-40 C〜85C♦工作电压：5〜12V♦工作电流：21〜26mA典型值21mA♦测量主频：100 M hz♦输出信号：0〜1.875V DC （电压信号）0〜18.75mA （电流信号）♦测量稳定时间：2秒♦响应时间：＜1秒♦测量区域：以中央探针为中心，围绕中央探针的直径为7cm高为7cm的圆柱体♦电缆长度：1.5米(标配)。

外型规格。

功能及特点(1) 本传感器体积小巧化设计，携带方便，安装、操作及维护简单。

(2) 结构设计合理，不绣钢探针保证使用寿命。

(3) 外部以环氧树脂纯胶体封装，密封性好，可直接埋入土壤中使用，且不受腐蚀。

(4) 土质影响较小，应用地区广泛。

(5) 测量精度高，性能可靠，确保正常工作。

(6) 响应速度快，数据传输效率高。

适用范围适用于节水农业灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、科学试验等领域。

23。

安装及操作方法1. 线色说明红线： 5-12 V 电源输入黄线： 电压型号 蓝线： 电流型号 里线：地线附：单通道湿度传感器接线示意图:（1）传感器有两种插用方法:① 传感器竖插使用（见图1）：将传感器垂直90度插入被测土壤中，插入时FDS-1D0 >嗣丁麻丹12VDC箱弓痕悽电压型号 1B 号采整电速显号 电逵鱼（0 采隹器附：多通道（以三路湿度为例）湿度传感器接线示意图:请勿摇晃传感器，以防传感器探针被压弯，损坏探针。

②多路传感器平插使用（见图2）:将传感器平行插入被测土壤中。

此方法用于多层土壤水分检测，插入时请勿摇晃传感器，以防传感器探针被压弯, 损坏钢针。

（2）当感觉被测土壤里有硬块或异物时，请重新选择被测土壤位置，或将当前土壤中的硬块去除，然后再继续检测。
