英格索兰空压机控制器操作说明书【英格索兰空压机控制器操作说明书】1.引言本操作说明书旨在为用户提供详细的英格索兰空压机控制器的操作指导。
通过阅读本操作说明书，用户将能够熟悉和正确操作英格索兰空压机控制器。
2.产品概述2.1 产品概述英格索兰空压机控制器是一种高性能、智能化的设备，用于控制和监视空压机的运行状态。
2.2 产品特性●高精度的控制功能●强大的故障诊断和报警功能●用户友好的操作界面●数据记录和报表功能●多种通信接口，实现远程监控和控制3.安装3.1 前提条件在安装英格索兰空压机控制器之前，请确保满足以下条件：●空压机已正确安装和接线●控制器配备了正确的传感器和信号输入设备●控制器的电源和通信线缆已正确连接3.2 安装步骤1.将控制器固定在合适的位置，并确保其处于水平状态。
2.将电源线和通信线缆连接到控制器的对应接口。
3.确保所有的连接稳固可靠，然后进行电源接通。
4.操作4.1 控制器界面英格索兰空压机控制器的操作界面主要包括显示屏和操作按钮。
通过显示屏，用户可以查看空压机的运行状态、参数设置和故障信息。
操作按钮用于设置参数和启动/停止空压机。
4.2 基本操作1.按下电源按钮，启动控制器。
2.通过方向键导航至所需功能菜单。
3.使用加减键设置参数值。
4.确认设置后，按下确认键保存并生效。
5.根据需要启动或停止空压机。
4.3 故障诊断与报警英格索兰空压机控制器具有强大的故障诊断和报警功能。
当控制器检测到空压机出现故障时，将自动发出警报并显示故障信息。
用户可以通过查询故障代码表来了解故障原因，并采取相应的措施进行修复。
5.数据记录与报表英格索兰空压机控制器可以记录空压机的运行数据，并相应的报表。
用户可以通过查看报表来了解空压机的运行状况和能效情况，以便进行调整和优化。
【附件】本文档附带以下附件：●英格索兰空压机控制器安装指南●参考资料：英格索兰空压机控制器技术规格【法律名词及注释】1.智能化：智能化是指在设备或系统中应用先进的计算机技术和技术，使其具备自主学习和自主决策的能力。

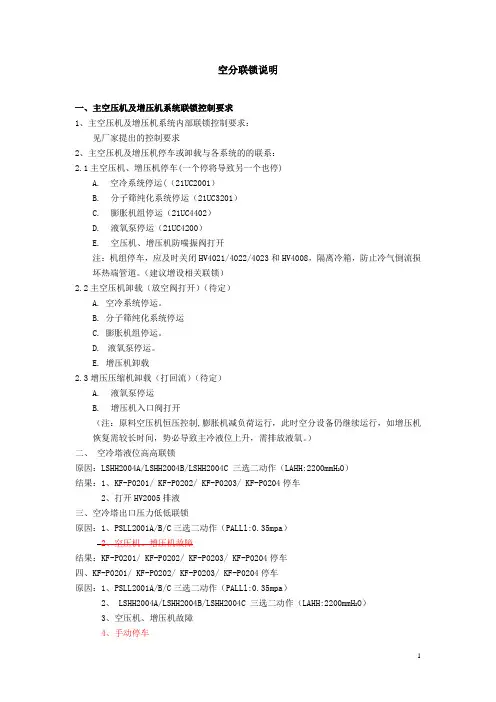

空分联锁说明一、主空压机及增压机系统联锁控制要求1、主空压机及增压机系统内部联锁控制要求：见厂家提出的控制要求2、主空压机及增压机停车或卸载与各系统的的联系：2.1主空压机、增压机停车(一个停将导致另一个也停)A. 空冷系统停运(（21UC2001）B.分子筛纯化系统停运（21UC3201）C.膨胀机组停运（21UC4402）D.液氧泵停运（21UC4200）E.空压机、增压机防喘振阀打开注：机组停车，应及时关闭HV4021/4022/4023和HV4008，隔离冷箱，防止冷气倒流损坏热端管道。
（建议增设相关联锁）2.2主空压机卸载（放空阀打开）（待定）A. 空冷系统停运。
B. 分子筛纯化系统停运C. 膨胀机组停运。
D.液氧泵停运。
E. 增压机卸载2.3增压压缩机卸载（打回流）（待定）A.液氧泵停运B.增压机入口阀打开（注：原料空压机恒压控制,膨胀机减负荷运行，此时空分设备仍继续运行，如增压机恢复需较长时间，势必导致主冷液位上升，需排放液氧。
）二、空冷塔液位高高联锁O）原因：LSHH2004A/LSHH2004B/LSHH2004C 三选二动作（LAHH:2200mmH2结果：1、KF-P0201/ KF-P0202/ KF-P0203/ KF-P0204停车2、打开HV2005排液三、空冷塔出口压力低低联锁原因：1、PSLL2001A/B/C三选二动作（PALLl:0.35mpa）2、空压机、增压机故障结果：KF-P0201/ KF-P0202/ KF-P0203/ KF-P0204停车四、KF-P0201/ KF-P0202/ KF-P0203/ KF-P0204停车原因：1、PSLL2001A/B/C三选二动作（PALLl:0.35mpa）2、 LSHH2004A/LSHH2004B/LSHH2004C 三选二动作（LAHH:2200mmHO）23、空压机、增压机故障4、手动停车结果：KF-P0201/ KF-P0202/ KF-P0203/ KF-P0204停车五、纯化器程序暂停原因：1、21PDI-3201阻力值在均压结束时如果大于15KPA2、21PI-3201/21PI3202值在泄压结束时如果大于15KPA3、程序指令在规定的时间(15秒)内未执行，程序送出一个信号去开关阀门，在15秒内阀门没有开关4、空压机、增压机故障停车结果：纯化器程序暂停六、控制纯化器电加热器(21UC3202)原因：1、再生气流量低（FI3205:1200NM3/H）2、再生气温度高（TI3206:210℃）3、再生气温度低（TI3206:160℃）4 (21UC3201)动作3、纯化器停车（21UC3201）结果：控制纯化器电加热器(21UC3202)七、膨胀机停车联锁原因：1、膨胀机转速超高（21ST4431A/B:26000R/MIN）2、轴承温度高高（21TI4404A/B 21TI4405A/B: 75℃）3、轴承振动高高（21VI4401A/B 21VI4402A/B:50um）4、润滑油压低低（21PI4404A/B:0.14MPA）5、密封气压力低（21PI4406A/B:0.2 MPA）6、空压机、增压机故障停车7、DCS手动停结果：膨胀机停车联锁膨胀机允许启动HV4443（HV4444）全关HV4457（ HV4458）全开油压PI4404大于0.2 Mpa八、膨胀机备用油泵启停（互为备用）油泵启动1、DCS手动启动或现场2、PI4406不小于0.2 Mpa3、选油泵为主油泵？启动备用油泵1、油压低于0.18 MPA；2、SI4401≥1000rpm3、且为备用油泵备用油泵停1、油压高于0.3 MPA联锁停备用油泵2、SI4401≤1000rpm停备用油泵3、为备用油泵4 、DCS手动停或现场停九、氮压机C0501停车联锁原因：C0501排气温度高联锁（TI-5141 ：180℃）C0501曲轴箱内油温高联锁（TI-5153：70℃）C0501排气压力高联锁（PI-5141：0.95Mpa）C0501润滑油压力低联锁（PI-5152 0.10Mpa）氮压机C0501允许启动循环水和脱盐水压力（PI5160 PI5180:≥0.3Mpa）油箱油温度（TI5153:≥20℃）结果:氮压机C0501停车电加热器EH0501A/B的控制TI5153A/B:＜20℃启动电加热器TI5153A/B:≥25℃停电加热器十、氮压机C0502停车联锁原因：C0502一级排气温度高高联锁（TI-5241：180℃）C0502二级排气温度高高联锁（TI-5242：180℃）C0502三级排气温度高高联锁（TI-5243：180℃）C0502机组曲轴箱油温高高联锁（TI-5253 ：70℃C0502机组排气压力高联锁（PI-5244：3.2Mpa）C0502机组润滑油压力低低联锁（PI-5252：0.1Mpa）结果：氮压机C0502停车氮压机C0502允许启动循环水和脱盐水压力（PI5260 PI5280:≥0.3Mpa）油箱油温度（TI5253:≥20℃）电加热器EH0502A/B的控制TI5253A/B:＜20℃启动电加热器TI5253A/B:≥25℃停电加热器十一、氧压机C0503停车联锁原因：C0503一级排气温度高高联锁（TI-5342：160℃）C0503二级排气温度高高联锁（TI-5343：160℃）C0503机组润滑油温度高高联锁（TI-5352：70℃）C0503机组进气压力低低联锁（PI-5341：0Kpa）C0503一级排气压力高高联锁（PI-5342：0.23Mpa）C0503二级排气压力高高联锁（PI-5343：0.58Mpa）C0503机组润滑油压力低低联锁（PI-5352 ：0.10Mpa）结果：氧压机C0503停车十二HV6002停车联锁出E0601氮气温度低低联锁(TI6002:-10℃)E0601水温度低低联锁(TI6001:20℃)十三、液氧泵停车联锁（以将来厂家资料为准，）系统对液氧泵的一般控制要求：1．设液氧泵启动条件：A.主冷液位高于一定值（可设定）； B.増压压缩机运行信号。
空压机控制面板说明书空压机控制面板是空压机的核心部件之一，用于调节和控制空压机的工作状态和输出压力等参数。
对于空压机的正常运行和维护保养起着至关重要的作用。
本文将为您介绍空压机控制面板的功能及操作方法。
一、控制面板的组成空压机控制面板一般由显示屏、控制按钮、指示灯、开关、电子控制单元等部件组成。
其中显示屏用于显示空压机的各种状态和参数，控制按钮用于进行各种设置和调节，指示灯则用于指示和提示空压机的运行状态和故障信息，开关则用于控制空压机的开关机状态，电子控制单元则是控制面板的核心部件，用于对空压机进行精确的调节和控制。
二、控制面板的功能空压机控制面板的功能主要包括输出压力设定、运行参数设定、保护功能、故障诊断等。
其中输出压力设定用于设定空压机的输出压力值；运行参数设定是用于设定各种运行参数，如运行时间、周期、排气压力等；保护功能则是为了保护空压机在工作中的安全性，如过载保护、短路保护等；故障诊断则是通过控制面板显示出故障信息，指导用户进行维修保养。
三、操作方法1、开机方法：按下面板上的开机按钮，将空压机的电源开启。
2、设定输出压力：在显示屏上选择设定输出压力值，通过“+”和“-”按钮进行调节。
3、设定运行参数：在显示屏上选择需要设置的运行参数，通过“+”和“-”按钮进行调节。
4、启动空压机：将空压机的开关打到启动状态。
5、停止空压机：将空压机的开关打到停止状态。
4、故障诊断当空压机出现故障时，控制面板将会显示出故障信息，指导用户进行故障诊断和维修保养。
常见的故障信息包括电源故障、压力传感器故障、排气阀故障等。
用户可以根据指示信息及时排除故障，保证空压机的正常工作。
总之，空压机控制面板是空压机的核心部件之一，必须由专业技术人员进行操作和维护保养。
用户在使用空压机过程中，应严格按照操作方法进行使用，定期进行维护保养，以保证空压机的正常工作和寿命。
空压机的控制面板操作空压机是一种常见的工业设备，广泛应用于制造业、建筑业等领域。
而空压机的控制面板是操作和监控空压机运行的重要部分。
本文将介绍空压机控制面板的功能和操作方法，以帮助读者更好地运用空压机。
一、空压机控制面板的功能空压机控制面板通过按钮、指示灯、数字显示器等元件，实现对空压机运行状态的监控和控制。
主要功能如下：1. 启动和停止空压机：控制面板上通常有一个“启动”按钮和一个“停止”按钮。
通过按下“启动”按钮，空压机可以开始运行；而按下“停止”按钮，则可以停止空压机的运行。
2. 控制空压机的压力：在控制面板上，可以设置空压机的目标压力。
当空气压力达到设定值时，控制面板会自动减小或停止空压机的输出，以避免过高的压力对设备和管道造成损坏。
3. 监测空压机的状态：控制面板上的指示灯可以显示空压机的运行状态。
比如，绿色的指示灯表示空压机正常运行，红色的指示灯则可能表示故障或异常。
4. 温度和压力的监测：控制面板上的数字显示器可以显示当前空压机的温度和压力数值。
这些数据对于了解空压机的运行情况和进行故障诊断非常重要。
二、空压机控制面板的操作方法1. 启动空压机：首先，检查控制面板上的主电源开关是否处于关闭状态。
然后，按下控制面板上的“启动”按钮，空压机会开始运行。
在空压机启动后，注意观察指示灯的状态，确认空压机是否正常工作。
2. 设置目标压力：通过控制面板上的旋钮或按钮，将空压机的目标压力设定为所需数值。
根据实际需求，可以适当调整目标压力值。
3. 监控空压机状态：在空压机运行过程中，时刻关注控制面板上的指示灯和数字显示器。
如果出现红色指示灯闪烁或数字显示器显示异常数值，可能表示空压机存在故障或异常状况。
这时，应及时停止空压机并进行故障排查。
4. 停止空压机：当需要停止空压机时，按下控制面板上的“停止”按钮即可。
同时，关闭主电源开关，确保空压机完全停止运行。
三、常见问题及解决方法1. 控制面板无法启动空压机：检查主电源开关是否打开，确保电源供应正常。
空压机联动控制说明一、系统说明：空压机联动控制是我公司KY02S型空压机运行控制器中一项重要功能。
应用于多台空压机组成一个供气网络，给同一个气罐供气的场所。
空压机控制器地址从1开始顺序编号，网络中最多允许16台空压机控制器，1号机设为主机，其余空压机设为从机，主机中设定联机控制加载压力、卸载压力、联机台数及联机控制延时时间。
主机启动后，自动进入联机控制模式。
比较供气压力与设定联机控制压力，选取网络中空压机发送控制命令，控制网络中空压机的启动停机、自动稳定供气压力、平衡网络中各空压机的运行时间。
联动控制能避免因空压机的频繁启停，损坏设备及减少对电网冲击，达到节能效果。
二、系统设置：1、主机设置：在设备已停止状态下按“↓”键进入如下界面。
选择用户参数。
按“→”键进入操作方式预置，设置通信方式为：联动。
通信编码设为：0001，返回用户参数界面，选择联动参数预置，按“→”进入联动参数设置，联动状态设为：主机，联动启停设为：顺序，轮换时间、联动机数、联动压力下限、联动压力上限、联动延时时间根据用户实际情况设定。
注意（联动压力下限与联动压力上限值应在供气加载压力与供气卸载压力值之间）。
2、从机设置：在设备已停止状态下按“↓”键进入上图所示界面。
选择用户参数。
按“→”键进入操作方式预置，设置通信方式为：联动。
通信编码从0002到0016，（注意，网络中不允许有两台设备编码相同）。
返回用户参数界面，选择联动参数预置，按“→”进入联动参数设置，联动状态设为：从机。
从机的联动启停，轮换时间，联动机数，联动压力下限，联动压力上限，联动延时时间等不用设置。
三、网络连接：联动控制网络需采用屏蔽效果好的通信线将网络中空压机运行控制器的通信端口A、B 并联起来，布线过程中应尽量避免强电干扰。
信号线与电源线分走不同管道。
网络结构示意如下图所示：四、运行联动控制：用户确认设定好网络中各空压机的联动控制参数，连接好通信线后，起动主机，系统自动进入联动控制状态。
空压机控制操作说明书一、引言空压机是一种常见的工业设备，被广泛应用于各种行业中的压缩空气供应系统。
本操作说明书旨在提供对空压机控制操作的详细说明，帮助操作人员正确使用和维护空压机，确保其正常运行和延长使用寿命。
二、安全注意事项1. 在操作空压机之前，请确保已经了解并熟悉了相关操作规程和安全要求。
2. 在操作空压机时，操作人员应戴好个人防护装备，包括手套、耳塞和护目镜等。
3. 在进行维护和保养操作之前，务必先停止空压机运行，并切断电源。
4. 不要随意更改或调整空压机的工作参数，以免引起设备故障或意外事故。
三、空压机控制面板1. 开关按钮：控制空压机的启停，按下按钮可启动或关闭空压机。
2. 指示灯：显示空压机的运行状态和故障信息。
3. 压力调节阀：调整输出压力，根据需要进行调节。
4. 温度显示器：显示空压机的工作温度，确保在安全范围内。
5. 压力表：显示系统的压力，以便及时调整工作参数。
四、空压机操作流程1. 启动空压机a. 检查周围环境，确保没有杂物和障碍物。
b. 检查油液和气体供应情况，确保正常。
c. 按下启动按钮，等待空压机启动并进入正常运行状态。
2. 调整运行参数a. 根据需要调整输出压力，通过压力调节阀进行调节。
确保压力在设定范围内。
b. 监测工作温度，确保在安全温度范围内。
3. 停止空压机a. 按下停止按钮，空压机停止运行。
b. 断开电源，确保设备处于安全状态。
五、空压机维护保养1. 定期检查油液水位，确保正常。
必要时添加或更换油液。
2. 清洁和清理空压机的外部和内部部件，以保持设备的清洁和正常运行。
3. 定期检查电气连接，紧固螺栓和管道接头等关键部位，确保无松动和漏电等情况。
4. 定期更换滤芯和滤油器，保持良好的空气质量。
5. 空压机定期进行维护和保养，以保证其正常运行和延长使用寿命。
六、故障排除1. 故障：空压机无法启动。
解决方案：检查电源是否正常连接，保险丝是否正常。
如有必要，检查电压是否正常。
空压机使用说明书一、产品简介空压机是一种用于将空气压缩成高压气体的设备，主要用于工业生产中的气动设备、电子元器件制造、建筑施工、汽车维修等领域。
本说明书将详细介绍空压机的使用方法、注意事项以及维护保养等内容，以确保用户正确、安全地操作空压机。
二、安全须知1. 在使用空压机之前，请仔细阅读本说明书，并确保对空压机的各项操作和安全警示有充分的了解。
2. 使用空压机时，应戴上适当的防护设备，如安全眼镜、手套和防护面罩等。
3. 在操作空压机前，务必检查电源插头是否松动或损坏，以避免电击危险。
4. 不得将湿润的手或者手套接近空压机的电源线或其他电气部件。
5. 切勿用湿手触摸空压机的开关、插头或插座。
6. 在操作空压机时，应使用干燥的、不易燃的地面，并保持周围环境通风良好。
7. 如果发现空压机存在故障或异常情况，请立即停止使用，并及时联系售后服务中心或专业维修人员进行检修。
三、使用方法1. 空压机的使用前准备：a. 确保空压机处于平稳的工作台上，并与电源插座连接良好。
b. 检查压缩机的油位是否在规定范围内，必要时进行添加或更换。
c. 检查空压机的滤清器是否清洁，如有污垢应及时清理或更换。
d. 打开空压机上的排水阀，排除可能存在的积水。
e. 检查气压表和压力开关，确保其正常工作。
2. 启动空压机：a. 将空压机的电源开关置于“关”位。
b. 打开空压机的出气阀门，释放管路中的压缩空气。
c. 将空压机的电源插头插入电源插座，确保电源线连接牢固。
d. 将空压机的电源开关置于“启”位，等待空压机启动。
e. 启动后，观察气压表显示的压力是否正常，如有异常情况需要立即停机检查。
3. 使用空压机：a. 在连接空压机的管路前，请确保被连接的气动设备处于关闭状态。
b. 将空压机的出气管路与气动设备连接，并确保连接牢固、无漏气现象。
c. 打开气动设备的气阀，开始使用空压机提供的压缩空气。
d. 在使用过程中，请根据实际需求调整空压机的工作状态，如增加或减小压力。
目录1 目的 (3)2 适用范围 (3)3 岗位职责 (3)3.1负责公用工程生产运行 (3)3.2负责班组环保 (3)3.3负责本岗位能源管理 (3)3.4协助设备维护 (3)3.5其它工作 (3)4 设备知识 (4)4.1空压机示意图 (4)4.2主要部件名称 (5)5 岗位知识 (7)5.1岗位劳动防护标准 (7)5.2空压机安全操作规程 (7)5.3岗位清洁标准 (8)5.4岗位记录要求 (8)6 空压机操作过程 (9)6.1智能控制器面板操作说明 (9)6.1.1紧急停机开关 (10)6.1.2“电源通”指示灯（启动箱内） (10)6.1.3“电源”指示灯 (10)6.1.4按钮 (10)6.1.4.1 START（启动按钮） (10)6.1.4.2 UNLOAED STOP（停机按钮）…………………………………………………………………6.1.4.6 ARROWS（箭头按钮） (11)6.1.4.7压力传感器校准（校零） (12)6.2警告 (12)6.3警报（ALARM） (12)6.4 紧急停机 (13)7.0 维护保养 (14)8.0故障排除表 (15)1 目的本手册的目的是对动力车间空冷工段操作岗位予以指导。
2 工适用范围本文件适用于动力车间空冷工段操作岗位。
3 岗位职责3.1负责公用工程生产运行3.1.1根据主生产计划，进行辅助生产作业，保证压缩空气应正常及产品质量的保证；3.1.2配合对能源供应质量出现问题后的检查；3.2负责班组环保3.2.1对班组的废液排放实施监督、管理；3.2.2做好本部门的5S管理工作；3.3负责本岗位能源管理3.3.1实施本岗位生产能源监督、协调及控制；3.3.2执行本工段生产能源管理计划，并对能源管理系统合理应用进行监督；3.3.3对本岗位“跑冒滴漏”的检查、整改；3.3.4监控本部门设备的运行，控制主要设备运行时间；3.3.5对不利于能源节约的动力设备提出调整、改造建议；3.4协助设备维护3.4.1根据安排，合理开停设备，控制主要设备运行时间；3.4.2执行预防性和故障维修，保持设备完好；3.4.3记录维修内容，建立维修档案；3.4.4参与处理辅助设备故障，并参与分析原因，并落实预防措施；3.4.5执行备件、润滑、工具等材料的领用规定；3.5其它工作3.5.1参与每年修定完善辅助工段操作手册；3.5.2配合对新进员工的培训，安全规范实施操作；3.5.3所有从事特殊工种的岗位必须有资格证，并按要求年审、换证工作；3.5.4按员工的日常行为规范执行；3.5.5参与每月组织班会，加强交流和提高；3.5.6完成领导交办的临时工作任务。
空压机使用操作说明1. 介绍空压机是一种用于产生高压气体的设备，广泛应用于工业、建筑和汽车等领域。
本文档旨在提供详细的空压机使用操作说明，以确保用户正确并安全地操作该设备。
2. 安全注意事项在开始正式使用空压机之前，请务必遵守以下安全注意事项：2.1 使用者须经过相关培训，并熟悉所有控制按钮和指示灯的功能。
2.2 操作人员应穿戴适当的个人防护装备（如手套、耳塞、眼镜等）。
2.3 在进行任何维修或清洁作业时，必须先切断电源并排除系统内残余气体。
3. 设备启动与停止步骤:a) 启动i) 将主开关置为“ON”位置；ii) 调整所需输出气流量及出口温度；iii) 观察仪表盘上各参数是否处于正常范围内；iv) 如无异常情况，则可将调节器打开至所需值。
4.日常检查与维护日常检查与维护对于保持空压机的正常运行至关重要。
以下是一些建议：a) 定期清洁滤芯和冷却器；b) 检查油液水平并定期更换；c) 调整皮带张力以确保其在正确范围内。
5.故障排除在使用过程中，可能会遇到各种问题或故障。
下面列出了一些常见问题及解决方法供参考：a）压缩机无法启动i）确认电源是否连接良好，并处于工作状态；ii）检查主开关位置是否为“ON”;iii）查看仪表盘上的指示灯，如有异常请联系售后服务。
6. 附件本文档所提及的相关资料、图纸等详细信息，请参阅附件部分。
7. 法律名词及注释- 主开关：控制设备通电/断电功能的按钮。
- 调节器：用来调整输出气流量和温度值的装置。
8. 结束语文档结束，在此特别声明该操作说明书适用于所有型号空压机用户，并严禁未经许可擅自复制、传播或修改内容。
如有疑问或需要进一步帮助，请联系我们的售后服务部门。
空压机操作与故障处理
一、空压机空气出口阀门必须在开启状态，
查看电压是否正常，按绿色启动键开机。
二、故障解除操作按动启动键
开机
紧急停机键关机键
状态显示屏、保养指示显示
1、电压过高停机
此种情况下按停止或启动键空压机都不会有动作，需按空压机急停再顺时针旋开或断电再点启动键开机即可。
2、压力过高停机
点启动键开机，若无法开启时按急停或断电后再开机即可。
3、排气高温报警停机
用空压气体吹扫空压机上部的油冷却器，清除油冷却器上的脏堵物后在开启空压机。
在夏季时要注意每周清洗空压机进气滤网，并保持空压机上部排风机开启，保证换气量。
4、定期为空压机做好保养工作，包括：空滤、
油滤、油细分离器、冷却液、润滑脂等。
(三滤的保养时间初次一般为500小时，正常运行3000小时更换)。
1 隐现屏键之阳早格格创做1 典型隐现图隐现器有四止：1 前三止: ——隐现屏隐现传感器的称呼战本质的读数.——丈量值的单位战传感器的本质读数.——关于空压机运止的疑息（空压机停机，等等），调养央供（比圆油过滤器战气氛过滤器）大概者是障碍疑息（比圆障碍停机）2滑动键（↑↓）: ——那些滑动键标有笔曲的箭头，允许滑动隐现屏.——只消正在隐现屏的最左边的位子上有一个指背底下的箭头，其对于应的滑动键便不妨用去查阅底下的真质3 表格键 ( = ): 该键标有二个火仄箭头，允许支配者采用标有火仄箭头的参数.惟有后里跟着指背左里的箭头的参数才不妨建改,3功能键(F1/F2/F3): ——用于查阅大概体例设定值,——复位电机过载，障碍停机大概调养疑息，大概慢迫停机,——查看电脑统制器支集到的所有参数,——(F1/F2/F3)所对于应的功能根据隐现的菜单变更而变更，它们的本质功能隐现正在隐现屏的底部，刚刚好正在相映的功能键的上头.最时常使用的功能中英文对于应如下:Automatically Loaded 自动加载Automatic Operation自止运止matically Loaded 自动卸载Locallycontrolled当天统制Remote controlled 遥控统制Manual Operation脚动运止Manual Unloaded 脚动卸载Unioad 卸载Running hours 运止时间Loading hours 加载时间Main Screen 主隐现屏Shutdown 障碍停机Compressor Outlet 压缩机排气心Show More 更多Add 减少指令用去减少空压机的自动开用/停机(日期)Back返回指令返回到的采用大概菜单dleete 简略用去简略空压机的自动开用/停机时间Help 帮闲帮闲觅找Atlas Copco的里里天点Limits上下限隐现允许设定的上下极限数据Load 背载脚动支配空压机背载Main screen回到主目录从任一绘里回到主目录Menu 菜单Modify 建改建改设定参数Status Data状态参数Shutdown障碍停机Shutdown Warning 障碍停机报警Motor overload 电机过载Running Hours运止时间Program 编写输进将新的设定数据编写输进Reset 沉新设定沉新设定计时器及疑息,定时器大概复位Rtrn 返回返回到前一页大概前一目录Maximum 最大值Shutdown Maximum障碍停机最大树立值Reset复位All protection functions are OK所有呵护功能皆仄常Protection Function activated呵护功能激活permissive start允许起动条件Not normal不仄常Normal closed常关Related protection settings相关的呵护功能树立Element 主机头排气心Dp air Filter气氛过滤器上的压落No Service required无需调养Service tequierd 需要调养Oil filter油过滤器Related Service settings有关的调养树立值Service Maximum调养最大树立值Programmable settings可体例树立值Delay at signal旗号延缓The timer is Not activated定时器不激活Configuration摆设Xtra 特殊的找觅安排器的构制模式Extra 觅找关于拆置的电脑统制器的疑息List 列出已输进的开机/停机指令（日/小时）Show More 赶快欣赏压缩机的运奇迹态；Select 采用子菜单大概阅读隐现屏上隐现的选项的仔细情况2开机做业1 开机前查看事项（1）查看热凝循环火压力（2）查看呆板内油位是可仄常（橙色为下位，运止绿区为仄常，白区为矮位需补博用油）有不油的跑、冒、滴、漏的局里；（3）供气管讲的脚动阀门皆正在开开状态（4）呆板排污阀门皆正在关关状态（5）过滤器的排污有自动排污阀的阀门应开开（6）不戴自动排污阀的阀门应关关；（7）电源支到空压机后，查看空压机自己的电脑统制隐现器内的状态参数，压力，温度皆为仄常，取本质相符，不报警.报警取消后才可开机；2 开机步调（1）查看火路/气路/油路,是可有揭收,查看下压是可具备合闸条件（2）交通电源，并查看电源指示灯是可明起,查看统制里板,查看是可谦脚开开条件（3）按起动按钮运止指示灯明起；(延时20S后空压机自动加载)大概按开用按钮后脚动卸载压缩机，开初辅帮油泵战油加热器加热，温度加热至38摄氏度大概38摄氏度以上，时间为2至3分钟（非惯例开开时需先查看电脑统制隐现器是可树立为当天统制，若不是先变换为当天统制）（4）约莫2分钟后，待运止参数仄常后.压缩机将不妨脚动加载运止.（5）由当天统制变换为局域网统制3开机后注意事项（1）开机格中种后，该当注意温度变更，温降不该太快，呆板温度应脆持宁静.（最佳温度70—85oC）（2）仄常开机格中钟后，应瞅察油位是可正在二白线之间，最佳正在上白线，但是不克不迭矮于下白线.如油位过矮，应即时补充加油（3）瞅察仪容指示灯是可仄常，压力是可仄常，是可有非常十分声音，如有非常十分声音，应按慢迫停机按钮，停机举止查看.（4）运止历程中排火温度不超出40℃；（5）常常矮压出心温度不超出100℃，下压出心温度不超出155℃.（6）查看最大处事压力；出心压力；气氛过滤器的压落；油压；中热压力；出心温度；压缩机机头的温度；热却火温度；油温；启动电效果过载呵护的状态（仄常大概可）3 关机做业关机步调(1)将空压机局域网统制变换为当天统制,脚动卸载.(2)按停机按钮,而后停车(3)停车后半小时关关热却火.停车半小时内不允许断矮压电.(4)如果按慢迫停车按钮(由于突收事变的停车),则按过后要赶快拔出去,以包管辅油泵能自动运止给齿轮箱供油.4 复位服务报警(调换完油/气氛/除油雾过滤器大概者润滑油以去)1按F1[MENU]加进主菜单2 按笔曲滑动键采用[STATUS DATA]的子菜单,按制表键加进3 通过按笔曲滑动键去查看要服务的真质,按F3[RESET]键复位大概者 (1正在主绘里下按F1加进菜单)(2再按二次背去到F3上隐现Reset（复位）字母出现)(3第一止隐现的即是障碍停机本果)(4先依照提示排除障碍，再按F3举止复位.白灯燃烧)(5连绝按F1不妨返回主菜单)5 复位联锁1按F1[MENU]加进主菜单2按笔曲滑动键采用[STATUS DATA]的子菜单,按制表键加进3查看联锁名目,排除障碍, 按F3[RESET]键复位6 怎么样采用统制办法1 正在主绘里下按F1加进菜单(最新MKIV电脑不妨连绝按住进取键3秒以上则曲交加进第4步)2 按背下键采用 Modify Parameter 子菜单按() 加进3按背下键采用 Configuration 子菜单按 () 加进4按背下键采用 CCM Control 子菜单按F2（Modify）键加进建改5 按背下键采用一种( Remote =近圆统制,Local=当天统制，LAN=ES大概局域网统制)6 按F1（Program）确认，连绝按F1返回主绘里里板隔断隐现‘** Remote** /** Local** /** LAN ** Controlled’如图:7怎么样加注电机黄油1瞅电机铭牌央供，分歧牌号不克不迭混用(国产下压电机约莫50克/1000小时)2VSD变频秘密正在运止时加注A 绘里下按F1加进菜单B按背下键选中Test 按加进子菜单C按背下键采用 Regreasing按加进子菜单D电机矮速运止时不妨加注黄油8 怎么样建改设定压力1 正在主绘里下按F1加进菜单2 按背下键选中Modify Parameter 按二次加进子菜单3 隐现本去设定的加/卸载压力值4 按进取大概背下键采用需要建改的压力值5 按F2（Modify）加进建改，数字闪烁6按进取大概背下键不妨改变数值7连绝按F1确认并返回主菜单。
联锁管理规定联锁是用来自动监测并实现自动操作的重要措施，是用于提高生产装置及辅助设施的安全操作，降低装置恶性事故发生的概率，减少计划外停车，避免重大人身伤害、设备损坏等事故的安全保障系统。
为了确保装置的安全稳定运行，减少事故的发生，切实发挥联锁的安全保护作用，特制定联锁管理规定。
1 •根据各联锁系统对装置安全生产的重要程度，将联锁分为公司级联锁和车间级联锁。
(1)公司级联锁是指直接引发某一个生产单元或某一台尖键设备跳车，从而情致紧急停工、停车的尖键联锁。
(2)车间级联锁是指除公司级联锁之外，其余的一般联锁。
2.联锁分级详细情况(1)空分车间：一、二期空压机组跳车联锁，1#发电汽轮机组跳车联锁，一期合成气压缩机组跳车联锁，一、二期氧泵跳车联锁，二期膨胀机组跳车联锁为公司级联锁；其余为车间级联锁。
(2)气化车间：一、二期仪表空气压力、氧气流量、煤浆流量、激冷室合成气出口温度、氧气放空阀阀位、煤浆切断阀阀位、煤浆循环阀阀位、氧煤比、烧嘴冷却水系统故障、停车按钮、氧气流量超时、氧气上游切断阀阀位、氧气下游切断阀阀位、煤浆泵跳车联锁为公司级联锁；激冷室液位、气化炉压差高高、激冷水流量(仅二期有)为车间级联锁。
(3)合成车间：一期争化汽提塔、再生塔、脱硫塔、脱碳塔液位联锁，二期净化氨压机组跳车联锁、V20204甲醇收集槽液位低联锁、P20204甲醇贫液泵跳车联锁、V202021#循环气闪蒸槽液位高联锁，一、二期合成塔汽包液位联锁、二期合成气压缩机组跳车联锁为公司级联锁；其余为车间级联锁。
(4)电气车间：一、二期所有联锁为车间级联锁。
(5)动力车间：2#发电汽轮机组跳车联锁为公司级联锁，一、二期锅炉其它联锁为车间级联锁。
3.联锁变更、解除的审批程序仪控、电气、工艺车间维修人员在处理系统时，凡与联锁系统有矢的工艺或设备(现场一次元件、变送器、调节阀、电磁阀等) 故障，必须变更、解除联锁时，由生产车间或仪控车间提出申请，仪控车间联锁检修人员办理相矢票证。
空压机使用说明书空压机使用说明书一、产品介绍空压机是一种将大气中的气体压缩成高压气体的设备。
本文档将详细介绍空压机的使用方法和注意事项。
二、安全须知1、操作前，请务必仔细阅读本说明书，了解各个部件的功能和操作方法。
2、在操作过程中，严禁将手指、头部或其他物体放入机器内部。
3、使用前应检查电源线插头是否完好，并确保插座接地良好。
4、在操作过程中，严禁将待压缩气体喷射到人体上，以免引起伤害。
三、机器操作1、启动和关闭a：将开关拨至“ON”位置，待机器启动后即可正常工作。
b：在使用完毕后，将开关拨至“OFF”位置，停止机器运行。
2、压力调节a：使用压力表来调节空压机的输出压力，确保符合所需工作压力。
b：注意不要超过空压机的额定工作压力，否则可能会导致设备损坏或危险事故。
3、润滑油更换a：根据使用频率和工作环境，定期更换润滑油。
b：在更换润滑油时，务必按照说明书的要求进行操作。
4、清洁和维护a：定期清洁空压机的滤网和冷却器，以确保机器正常运行。
b：注意不要用水直接清洗机器，以免损坏机器部件。
四、故障排除1、机器无法启动a：检查电源是否正常连接。
b：确认开关是否处于正确位置。
2、压力过高或过低a：检查压力表是否正常工作。
b：检查机器是否存在漏气的情况。
3、异常噪音或振动a：检查机器是否处于稳定的工作状态。
b：确认机器各个部件是否牢固固定。
五、附件本文档涉及的附件包括：1、产品说明书2、电源线3、压力表六、法律名词及注释1、法律名词：压力调节器，指调节空压机输出气体压力的装置。
2、注释：压力调节器通常由压力表和调节装置组成，用于确保空压机输出的气体压力处于正常范围内。
空压机使用操作说明空压机使用操作说明1.产品概述1.1 产品介绍: 空压机是一种用来将空气压缩并储存在容器中的设备，以便供应给其他设备使用的工具。
1.2 产品特点: 高效、节能、稳定的性能，操作简便，适用于各种工业领域。
2.安全须知2.1 确保操作人员具备相关操作技能，熟悉操作手册。
2.2 使用前检查电源和机器的接地情况，确保安全。
2.3 注意保持机器清洁，防止积尘和杂物堆积。
3.设备安装3.1 安装位置: 选择稳定的地面，通风良好的场所。
3.2 连接电源: 将空压机与电源连接，确保线路正常接地。
3.3 连接空气输出管路: 将空气输出管路正确连接到所需设备。
4.操作流程4.1 打开电源: 将电源开关打开，确保电源供应正常。
4.2 启动空压机: 按压启动按钮，等待空压机启动并达到工作状态。
4.3 监测压力: 使用压力表或控制面板上的显示，监测空压机输出的压力是否在设定范围内。
4.4 运行停止: 当不再需要空气供应时，及时关闭空压机，并确保排空余压。
4.5 定期维护: 按照操作手册的说明，定期对空压机进行维护，保持其稳定的工作状态。
5.故障排除5.1 机器无法启动: 检查电源连接是否正确，电源开关是否故障。
5.2 压力不稳定: 检查空压机的滤清器是否需要更换，排除气水分离器的故障。
5.3 噪音过大: 检查空压机是否有异物进入，排除散热器堵塞等问题。
6.附件本文档涉及附件：- 空压机操作手册- 安装图纸- 维护记录表7.法律名词及注释- 《劳动法》：规定了劳动人民的权利和义务，保障劳动者的合法权益。
- 《安全生产法》：对生产经营单位的安全生产活动进行规范，保障员工的人身安全。
空压机联锁说明
一. 工艺气系统
经空气过滤器来的32℃、﹣1.1KPa的空气，通过入口导叶PCV19610进入压缩机内压缩。
经一段压缩至117.9℃、0.091MPa，通过№1中间气体冷却器冷却到42℃。
以0.084 MPa进入压缩机二段压缩至 135.9℃、0.32MPa,通过№2中间气体冷却器冷却到42℃。
以0.31MPa进入压缩机三段压缩至88.9℃、0.52MPa，经过出口阀VR19631、V1158送至空分。
另有一路大约10000NM3/h空气在造气开车时通过一截至阀送至该装置作开车用。
为防止开车或停车以及工艺不用气时，空气压力波动发生喘振，设置了一套防喘振系统，即在出口V1158前设有一个防喘振阀FCV19631(HCV19631)。
二. 润滑油系统
油箱的油经油泵抽出加压至1.1MPa后，由PCV19640控制返回油箱的油量使压力降至0.85MPa后分为两路，一路经控制油过滤器过滤杂质后被送至控制油蓄能器和机组调速系统，经其回油管到机组回油总管至油箱。
另一路经油冷却器冷却至40±5℃，再经油过滤器过滤杂质后，通过减压阀PCV19641减压至0.25 MPa后，送至盘车油泵前、润滑油
蓄能器、机组各轴承、润滑油高位油槽、联轴节，经其回油管到机组回油总管返回油箱。
为了在停电情况下，供给机组轴承油用来冷却机组，又设置了一台事故油泵，事故油泵在全厂停电的情况下由事故电源保证启动，它把油箱的油抽出后加压至0.25MPa～0.30MPa供给机组各轴承。
高位油槽的作用是在停电或油泵都故障的情况下，满足机组在惰走时间所需的润滑。
三. 蒸汽及冷凝液系统
来自中压蒸汽管网的3.4MPa，435℃的蒸汽经蒸汽闸阀、透平主气阀，调节阀进入透平内、冲动转子做功，一部分经抽汽调节阀送至低压管网，剩余的蒸汽继续做功，做功后的乏汽进入主冷器C1904，被其列管内的冷却水冷却，使其乏汽变成冷凝液降至主冷器热水井中，经冷凝液泵J1907A/B抽出加压至0.6MPa 送到喷射冷凝器C1905与经喷射器做功后的废汽换热，换热后的44℃冷凝液被分作两路，一路由V6520返回热水井中，以调节主冷器液位，另一路经V6521送至管网。
四．联锁说明
1. 开车条件：
1． FCV-19631 防喘振阀全开
2． PIAS-19642 润滑油压≥0.25MPa
3． TIAS-19644 润滑油温≥35℃
4． PCV-19610 空压机入口导叶起动位置
5． HCV-19631 空压机放空阀全开
6． ZS-19480A/B 汽轮机速关阀全开
7． ZS-19479A/B 汽轮机速关阀全关
8．盘车停止
2．停车条件：
1.XISA-19601/02 空压机前轴振动≥116um
2.XISA-19603/04 空压机后轴振动≥116um
3.ZISA-19601/02 空压机轴位移≥0.7mm
4.TISA-(19600-19607) 空压机轴承温度≥115℃
5.PISA-(19643-19645) 润滑油压力≤0.1MPa
6.XISA-19485A/B 汽轮机前轴振动≥159um
7.XISA-19486A/B 汽轮机后轴振动≥159um
8.NISA-19487A/B 汽轮机轴位移≥0.80mm
9.TISA-19450A/B 汽轮机轴承温度≥110℃
10.TISA-19451A/B 汽轮机轴承温度≥110℃
11.TISA-19452A/B 汽轮机轴承温度≥110℃
12.TISA-19453A/B 汽轮机轴温度≥110℃
13.SIAS-19483 汽轮机转速≥7258r/min
14.SIAS-19483 汽轮机转速 n≤500 r/ min
15.PIAS-(19403-19405) 汽轮机速关油≤0.15KPa
16.PIAS-19410 汽轮机抽气压力≤0.5MPa
17.PIAS-19417 汽轮机排气压力≥0.07MPa
18．低压电控系统故障
19.HS-19401 紧急停车
7 现场停车
以上条件满足,按复位按钮,允许起动灯亮
中控或现场按起动按钮,UV-19401A/B带电,透平运转,相应阀门动作:
1.FCV-19631 喘振电磁阀带电
2.ZS-19480/19479 速关阀打开
3.HCV-19631 放空电磁阀带电
当上述停车条件其中有一个不满足时，都可以使脱扣电磁阀UV-19401A/B失电，机组停车。
五．其它联锁说明
1. 冷凝液泵联锁：
正常时一台泵运行，另一台泵打自动位,当主冷凝器液位LI-19477达到70% LSH19476高液位开关动作启另一台泵，两台泵互为主辅助泵，LI1102达到30 %低报警时，现场停一台泵。
2.油泵联锁：
正常时一台油泵运行，另一台油泵打自动位，润滑油压力PI19642小于0.2Mpa或调速油压力PSL19401小于 0.6Mpa时，油泵自起，油压正常时，现场停泵。
3.事故油泵联锁：
只有当机组停车和两台油泵停运的情况下事故油泵才自启动。
4.盘车联锁：
当停车或启动前盘车，盘车必须具备以下三个条件：
a.速关阀ZSL19480A/B为零;
b.润滑油压PI19642大于0.03Mpa;
c.转速SI-19481为零.
开盘车电机,建立盘车油压大于6.5Mpa,盘车电磁阀UV19403带电15s, 失电15s，反复运行，直到停止盘车。
