监控系统防雷解决方案引言概述：随着科技的不断发展，监控系统在各个领域的应用越来越广泛。
然而，监控设备往往容易受到雷击等自然灾害的影响，导致设备损坏或数据丢失。
为了确保监控系统的正常运行和数据的安全性，我们需要采取一系列的防雷措施。
本文将介绍一些常用的监控系统防雷解决方案。
一、设备选择方面的防雷措施：1.1 选择防雷等级高的设备：在购买监控设备时，我们应该优先选择防雷等级较高的设备。
这些设备通常具有更强的抗雷击能力，能够在雷电活动期间保护设备免受雷击的侵害。
1.2 采用金属外壳的设备：金属外壳可以有效地屏蔽雷电的干扰，降低雷电对设备的影响。
因此，在选择监控设备时，我们应该优先考虑采用金属外壳的产品。
1.3 防雷接地系统的设置：合理设置防雷接地系统对于保护监控设备免受雷击的侵害至关重要。
通过将设备的金属外壳与地面连接，可以将雷击电流引入地下，从而保护设备的安全。
二、建筑物方面的防雷措施：2.1 安装避雷针：在建筑物的高处安装避雷针是一种常见的防雷措施。
避雷针能够吸引雷电，并将其引导到地下，从而保护建筑物及其内部设备免受雷击的侵害。
2.2 安装避雷带：在建筑物的周围安装避雷带可以有效地分散雷电的能量，减少雷击对建筑物的影响。
这种防雷措施可以提高监控设备的抗雷击能力。
2.3 检查建筑物的接地系统：建筑物的接地系统应该经常进行检查和维护，确保其正常工作。
如果接地系统存在问题，应及时修复，以保护监控设备免受雷击的侵害。
三、电源保护方面的防雷措施：3.1 安装防雷保护器：在电源线路上安装防雷保护器可以有效地吸收雷电冲击波，保护监控设备免受雷击的侵害。
这种防雷措施可以降低雷电对电源线路的影响，确保设备的正常供电。
3.2 使用稳压电源：稳压电源能够提供稳定的电压输出，减少电压波动对监控设备的影响。
通过使用稳压电源，可以有效地保护设备免受雷击引起的电压过高或过低的影响。
3.3 定期检查电源线路：定期检查电源线路的连接是否牢固，是否存在漏电等问题。
以下是一份关于监控防雷的具体方案：一、概述随着科技的发展，监控系统已成为日常生活和工作中不可或缺的一部分。
然而，监控系统在室外环境中运行时，容易受到雷电的影响。
为了保护监控系统的稳定性和安全性，本方案提供了全面的监控防雷措施。
二、防雷需求分析1.直击雷防护：防止雷电直接击中监控设备，导致设备损坏或火灾。
2.感应雷防护：防止雷电通过电源线、信号线等进入监控设备，导致设备损坏或数据丢失。
3.接地保护：将雷电能量导入大地，防止设备外壳带电，保障人员安全。
三、防雷方案设计1.直击雷防护：a. 在监控设备上方安装避雷针，避雷针的高度和数量应根据实际情况进行设计，确保避雷针能够覆盖监控设备。
b. 定期检查避雷针的接地线路，确保接地良好，电阻值应小于4欧姆。
2.感应雷防护：a. 在电源线、信号线等入口处安装防雷器，防止雷电通过线路进入设备。
b. 选择符合国际标准的防雷器，并按照说明书正确安装。
接地保护：a. 确保监控设备的接地良好，电阻值应小于4欧姆。
b. 采用等电位连接方式，将所有金属部件连接在一起，防止设备外壳带电。
四、防雷方案实施步骤1.需求调研：了解监控系统的布局、设备型号、线路走向等信息。
2.设计方案：根据需求分析结果，制定详细的防雷方案。
3.施工准备：采购所需的防雷设备和材料。
4.安装避雷针和防雷器：按照设计方案进行避雷针和防雷器的安装。
5.接地线路检查：检查所有接地线路的电阻值，确保符合要求。
6.系统调试：在防雷设施安装完成后，对监控系统进行调试，确保系统正常工作。
7.验收交付：验收合格后，交付给用户使用。
8.维护保养：定期对防雷设施进行检查和维护，确保防雷效果持久有效。
五、总结本方案提供了一种全面、有效的监控防雷措施。
通过直击雷防护、感应雷防护和接地保护等多重防雷手段，确保了监控系统的稳定性和安全性。
在实际应用中，应根据具体情况选择合适的防雷设备和材料，并严格按照施工规范进行安装和调试。

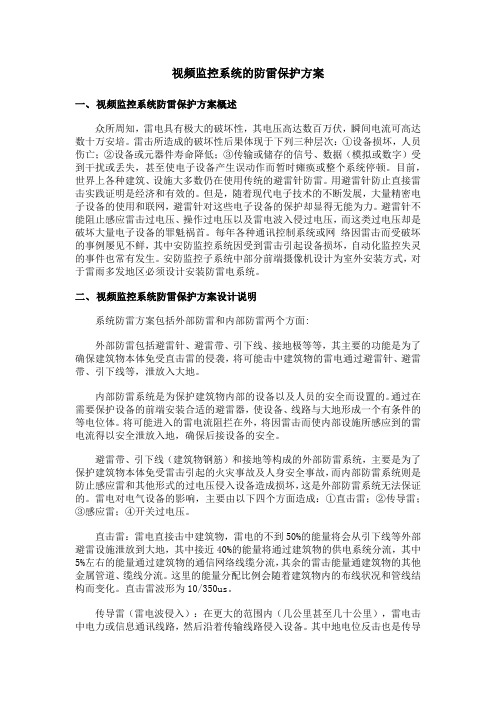

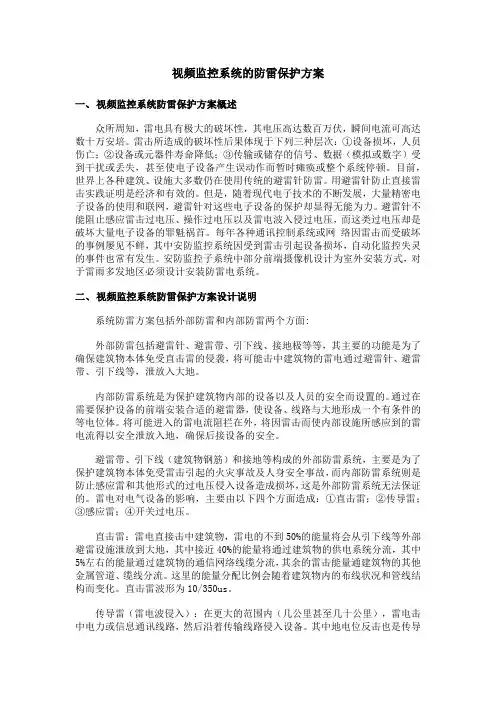

视频监控系统的防雷保护方案一、视频监控系统防雷保护方案概述众所周知，雷电具有极大的破坏性，其电压高达数百万伏，瞬间电流可高达数十万安培。
雷击所造成的破坏性后果体现于下列三种层次：①设备损坏，人员伤亡；②设备或元器件寿命降低；③传输或储存的信号、数据（模拟或数字）受到干扰或丢失，甚至使电子设备产生误动作而暂时瘫痪或整个系统停顿。
目前，世界上各种建筑、设施大多数仍在使用传统的避雷针防雷。
用避雷针防止直接雷击实践证明是经济和有效的。
但是，随着现代电子技术的不断发展，大量精密电子设备的使用和联网，避雷针对这些电子设备的保护却显得无能为力。
避雷针不能阻止感应雷击过电压、操作过电压以及雷电波入侵过电压，而这类过电压却是破坏大量电子设备的罪魁祸首。
每年各种通讯控制系统或网络因雷击而受破坏的事例屡见不鲜，其中安防监控系统因受到雷击引起设备损坏，自动化监控失灵的事件也常有发生。
安防监控子系统中部分前端摄像机设计为室外安装方式，对于雷雨多发地区必须设计安装防雷电系统。
二、视频监控系统防雷保护方案设计说明系统防雷方案包括外部防雷和内部防雷两个方面:外部防雷包括避雷针、避雷带、引下线、接地极等等，其主要的功能是为了确保建筑物本体免受直击雷的侵袭，将可能击中建筑物的雷电通过避雷针、避雷带、引下线等，泄放入大地。
内部防雷系统是为保护建筑物内部的设备以及人员的安全而设置的。
通过在需要保护设备的前端安装合适的避雷器，使设备、线路与大地形成一个有条件的等电位体。
将可能进入的雷电流阻拦在外，将因雷击而使内部设施所感应到的雷电流得以安全泄放入地，确保后接设备的安全。
避雷带、引下线（建筑物钢筋）和接地等构成的外部防雷系统，主要是为了保护建筑物本体免受雷击引起的火灾事故及人身安全事故，而内部防雷系统则是防止感应雷和其他形式的过电压侵入设备造成损坏，这是外部防雷系统无法保证的。
雷电对电气设备的影响，主要由以下四个方面造成：①直击雷；②传导雷；③感应雷；④开关过电压。
监控防雷方案摘要：一、引言1.雷电对视频监控系统的危害2.防雷方案的重要性二、视频监控系统防雷方案设计1.防雷元件的选择2.防雷电路设计3.防雷设备安装位置三、视频监控系统防雷保护施工方案1.防雷接地施工2.防雷设备安装3.防雷线路布设四、视频监控系统防雷保护安装方案1.防雷器选型2.防雷器安装方法3.防雷器维护与检测五、总结1.防雷方案对视频监控系统的重要性2.实施防雷方案的必要性3.降低雷电对视频监控系统的影响正文：随着科技的发展，视频监控系统已在各行各业得到广泛应用。
然而，雷电天气对视频监控系统的影响不容忽视。
雷电具有极高的电压和电流，一旦击中视频监控系统，可能导致设备损坏、数据丢失、系统瘫痪等严重后果。
因此，针对视频监控系统的防雷方案显得尤为重要。
一、引言1.雷电对视频监控系统的危害雷电产生的高电压和电流会对视频监控系统造成严重的破坏。
一方面，雷电击中监控设备时，设备内部电路元件可能受损，导致设备无法正常工作。
另一方面，雷电产生的电磁辐射会对信号传输造成干扰，导致图像模糊、失真，甚至信号丢失。
2.防雷方案的重要性针对雷电对视频监控系统的危害，制定合理的防雷方案至关重要。
通过防雷方案，可以有效降低雷电对视频监控系统的破坏，确保系统的稳定运行。
二、视频监控系统防雷方案设计1.防雷元件的选择防雷元件是防雷方案中的关键部分。
选用具有良好性能的防雷元件，如陶瓷气体放电管、金属氧化物压敏电阻、瞬态电压抑制二极管等，以提高视频监控系统的抗雷击能力。
2.防雷电路设计根据视频监控系统的结构和工作原理，设计合理的防雷电路。
主要包括：电源防雷电路、信号防雷电路、视频线缆防雷电路等。
防雷电路应具有较高的防护性能和较低的漏电流，以确保视频监控系统在雷电天气下正常运行。
3.防雷设备安装位置防雷设备的安装位置十分重要。
一般来说，防雷设备应安装在视频监控系统的入口处，如电源输入端、信号输入端等，以便最大程度地保护系统设备。
弱电视频监控立杆防雷接地设计方案如下：一、设计原则1.确保人身安全。
2.保护器不影响被保护设备的正常工作。
3.雷击产生冲击波时，所采用的防护器件应有低阻抗，将冲击电流直接导入大地而不产生危险的冲击对地电位差。
4.防护器件应有较高的承受冲击能量的能力，并有规范的接地系统。
二、防雷系统1.室外摄像机防雷：室外摄像机安装时，应将摄像机的金属外壳与立杆内的钢筋相连接，并做好接地处理，同时对于室外的摄像头应选用具备防雷击功能的设备。
2.立杆接地：立杆基础应设置接地网，接地网应采用热镀锌扁钢焊接成网，焊接点需要做防腐处理，基础接地电阻应小于4欧姆。
3.接地线缆：应使用截面积不小于16平方毫米的多股铜芯线作为接地线缆，接地线缆应从杆体底部穿入与接地网连接。
4.防雷器：在摄像头处安装防雷器，将摄像头的视频线连接到防雷器的输入端子上，防雷器的输出端子则连接到摄像头的视频线上，防雷器接地线应与立杆基础接地网连接。
三、监控杆监控杆高度、位置及材料可根据具体环境和监控需求确定，应保证杆体稳定性和防风能力。
立杆的支臂为碳钢管（Q235），直径60mm，壁厚3mm（部分立杆高度可根据实际要求按比例减少）。
摄像机立杆表面热镀锌后用专用设备对其表面进行抛光处理，采用活碳酸漆，再静电喷塑对其表面处理。
镀锌层厚度≥85um，塑层厚度≥85um，抗风能力≥45m/s，表面层保用五年，摄像机立杆保用二十年，紧固件螺钉及螺母为不锈钢。
四、室外机箱室外机箱结构为露天防雨箱设计。
机箱高度为300mm，宽度为200mm，厚度为150mm 米。
箱体防护等级达到IP54防护等级。
需要有机箱基础，整体美观，表面喷涂明显的警示标志，机箱离地面高度不小于300mm。
以上信息仅供参考，具体方案应根据实际情况制定。
如有需要，建议咨询专业防雷接地工程师或查阅相关行业规范和标准。
安全监控系统防雷保护设计方案安全监控系统防雷爱护设计方案一、引言随着安全监控系统在银行、交通、小区、库房治理中的迅速普及应用，监控系统设备因雷击破坏的可能性就大大增加了。
其后果可能会使整个监控系统运行失灵，并造成难以估量的经济缺失。
为了对安全监控系统采取有效的防雷爱护措施，保证监控系统正常可靠的运行，第一应明确监控系统遭受雷击损害的要紧缘故以及雷电可能的侵入途径，专门是雷击损坏较为严峻的室外监控设备，在分析其损坏缘故的基础上，正确选择和使用监控系统设备的防雷爱护装置，以及研究和探讨信号、电源线路的布放、屏蔽及接地点式等。
能够使各安防工程公司，对提高监控系统的抗雷电能力，优化系统的防雷水平起到专门好的作用。
二、闭路监视系统的组成及雷害成因1 、电视监控系统（ Closed Circait Televisiow, 简称 CCTV ），一样由以下三部分组成：前端部分：要紧由黑白（彩色）摄像机、镜头、云台、防护罩、支架等组成。
传输部分：使用同轴电缆、电线、多芯线采取架空、地埋或沿墙敷设等方式传输视频、音频或操纵信号等。
终端部分：要紧由画面分割器、监视器、操纵设备等组成。
2 、 CCTV 系统雷害成因直击雷：雷电直截了当击在露天的摄像机上造成设备损坏；雷电直截了当击在架空线缆上造成线缆熔断。
电波侵入： CCTV 的电源线、信号传输或进入监控室的金属管线到雷击或被雷电感应时，雷电波沿这些金属导线侵入设备，造成电位差使设备损坏。
雷电感应：当雷击避雷针时，在引下线周围会产生专门强的瞬变电磁场。
处在电磁场中的监控设备和传输线路会感应出较大的电动势。
这现象叫电磁感应。
当有带电的雷云显现时，在雷云下面的建筑物和传输线路上都会感应出与雷云相反的电荷。
这种感应电荷在低压架空线路上可达100kv ，信号线路上可 40 － 60kv 。
这种现象叫静电感应。
电磁感应和静电称为感应雷。
它对设备的损害没有直击雷来的猛然，但它要比直击雷发生的机率大得多。
一、概述雷击是年复一年的严重自然灾害之一，随着我国微电子设备内部结构高度集成化（VLSI芯片），从而造成设备耐过电压、耐过电流的水平下降，对雷电（包括感应雷及操作过电压）浪涌的承受能力降低。
众所周知，雷电具有极大的破坏性，其电压高达数百万伏，瞬间电流可高达数十万安培。
雷击所造成的破坏性后果体现于下列三种层次：①设备损坏，人员伤亡；②设备或元器件寿命降低；③传输或储存的信号、数据（模拟或数字）受到干扰或丢失，甚至使电子设备产生误动作而暂时瘫痪或整个系统停顿。
目前，世界上各种建筑、设施大多数仍在使用传统的避雷针防雷。
用避雷针防止直接雷击实践证明是经济和有效的。
但是，随着现代电子技术的不断发展，大量精密电子设备的使用和联网，避雷针对这些电子设备的保护却显得无能为力。
避雷针不能阻止感应雷击过电压、操作过电压以及雷电波入侵过电压，而这类过电压却是破坏大量电子设备的罪魁祸首。
每年各种通讯控制系统或网络因雷击而受破坏的事例屡见不鲜，其中安防监控系统因受到雷击引起设备损坏，自动化监控失灵的事件也常有发生。
安防监控子系统中部分前端摄像机设计为室外安装方式，对于雷雨多发地区必须设计安装防雷电系统。
二、方案设计说明系统防雷方案包括外部防雷和内部防雷两个方面:外部防雷包括避雷针、避雷带、引下线、接地极等等，其主要的功能是为了确保建筑物本体免受直击雷的侵袭，将可能击中建筑物的雷电通过避雷针、避雷带、引下线等，泄放入大地。
内部防雷系统是为保护建筑物内部的设备以及人员的安全而设置的。
通过在需要保护设备的前端安装合适的避雷器，使设备、线路与大地形成一个有条件的等电位体。
将可能进入的雷电流阻拦在外，将因雷击而使内部设施所感应到的雷电流得以安全泄放入地，确保后接设备的安全。
避雷带、引下线（建筑物钢筋）和接地等构成的外部防雷系统，主要是为了保护建筑物本体免受雷击引起的火灾事故及人身安全事故，而内部防雷系统则是防止感应雷和其他形式的过电压侵入设备造成损坏，这是外部防雷系统无法保证的。

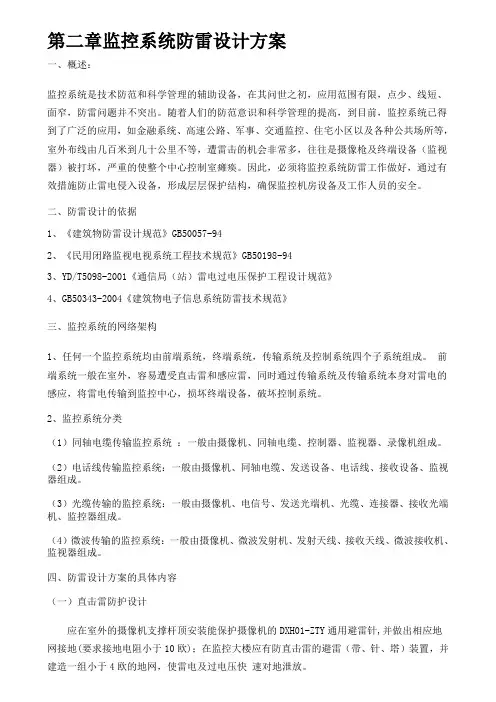

第二章监控系统防雷设计方案一、概述：监控系统是技术防范和科学管理的辅助设备，在其问世之初，应用范围有限，点少、线短、面窄，防雷问题并不突出。
随着人们的防范意识和科学管理的提高，到目前，监控系统已得到了广泛的应用，如金融系统、高速公路、军事、交通监控、住宅小区以及各种公共场所等，室外布线由几百米到几十公里不等，遭雷击的机会非常多，往往是摄像枪及终端设备（监视器）被打坏，严重的使整个中心控制室瘫痪。
因此，必须将监控系统防雷工作做好，通过有效措施防止雷电侵入设备，形成层层保护结构，确保监控机房设备及工作人员的安全。
二、防雷设计的依据1、《建筑物防雷设计规范》GB50057-942、《民用闭路监视电视系统工程技术规范》GB50198-943、YD/T5098-2001《通信局（站）雷电过电压保护工程设计规范》4、GB50343-2004《建筑物电子信息系统防雷技术规范》三、监控系统的网络架构1、任何一个监控系统均由前端系统，终端系统，传输系统及控制系统四个子系统组成。
前端系统一般在室外，容易遭受直击雷和感应雷，同时通过传输系统及传输系统本身对雷电的感应，将雷电传输到监控中心，损坏终端设备，破坏控制系统。
2、监控系统分类（1）同轴电缆传输监控系统：一般由摄像机、同轴电缆、控制器、监视器、录像机组成。
（2）电话线传输监控系统：一般由摄像机、同轴电缆、发送设备、电话线、接收设备、监视器组成。
（3）光缆传输的监控系统：一般由摄像机、电信号、发送光端机、光缆、连接器、接收光端机、监控器组成。
（4）微波传输的监控系统：一般由摄像机、微波发射机、发射天线、接收天线、微波接收机、监视器组成。
四、防雷设计方案的具体内容（一）直击雷防护设计应在室外的摄像机支撑杆顶安装能保护摄像机的DXH01-ZTY通用避雷针,并做出相应地网接地(要求接地电阻小于10欧)；在监控大楼应有防直击雷的避雷（带、针、塔）装置，并建造一组小于4欧的地网，使雷电及过电压快速对地泄放。
安防监控系统防雷设计方案1.系统接地设计：在安防监控系统的建设中，正确的接地设计是防止雷电引起的火灾和设备损坏的基础。
首先，建议对系统中的各个设备进行单独接地，以减少电气环境的差异造成的电压浪涌。
其次，建议将所有的设备接地线通过同一地线连接到一个地极上，形成一个闭合的接地环，同时要确保地极的合适位置和深度，以降低接地电阻，增强系统的防雷能力。
2.防雷装置的使用：防雷装置是安防监控系统防御雷电的重要设备。
建议在系统的进线处设置避雷针，以引导雷电通过针尖放电以减少雷电击中设备的概率。
此外，还可以在系统的信号线和电源线上分别安装雷电防护器，用于抑制和屏蔽雷电电流和高频干扰，以保护设备的正常运行。
3.设备的防护：传感器、摄像头等设备是安防监控系统的核心组成部分，因此对这些设备进行专门的防护是必要的。
建议在摄像头等设备上安装遮光罩和覆盖物，以防止雨水和尘埃进入设备，并加装避雷模块和雷击感应器。
此外，还应将设备安装在离地面一定高度的地方，减少雷电的直接影响。
4.外部电源和信号线的防护：安防监控系统通常需要借助外部电源供电和传输信号，因此外部电源线和信号线的防护也是非常重要的。
建议使用双绞线或屏蔽电缆，以减少电磁干扰和雷电感应的影响。
同时，外部电源线要与信号线分开布置，避免交叉干扰。
5.安全接地保护：在安防监控系统的设计中，还应考虑到系统的安全使用。
建议在电源进线处设置过电压保护装置和接地开关，以防止电源过压和漏电，保护设备和人身安全。
同时，还应定期对系统进行巡检和维护，及时处理接地线的断裂和设备的故障。
总之，安防监控系统的防雷设计方案包括了系统接地设计、防雷装置的使用、设备的防护、外部电源和信号线的防护以及安全接地保护等多个方面。
只有综合考虑这些因素，才能有效地保护系统设备和用户的安全。
同时，还要在系统建设完成后定期进行维护和巡检，及时处理问题，确保系统持续稳定运行。
监控防雷系统设计方案监控系统防雷保护系统工程可分为直击雷防护、电源线路防雷保护、信号线路防雷保护和接地系统监控防雷方案中的所采用的BS过电压保护产品是由知名防雷器生产商精工设计制造的电源及通信信号的过电压保护器(SPD)，其产品符合VDE、IEC及GB相关标准。
1、直击雷防护直击雷的防护都是采用避雷针、避雷带、避雷线、避雷网作为接闪器，然后通过良好的接地装置迅速而安全把它送回大地。
因监控系统主控机房所在的大楼本身设计一般已考虑了直击雷防护，故在本方案中对于监控系统中主控机房的直击雷的保护不另行设计。
对于监控系统前端设备（如：摄象机等）的直击雷的防护，应在前端设备的立杠处或就近安装避雷针：BS-AW-10避雷针。
2、电源系统的雷电防护目前，经实际运行经验验证，由电源系统耦合进入的感应雷击造成设备的损坏占雷击灾害损失60％以上的概率。
因此，对电源系统的避雷保护措施是整个监控系统防雷工程中必不可少的一个环节。
要防止由外输电线路的感应雷电波和雷电电磁脉冲的侵入，使其在进入大楼电源系统之前将其泄放入地。
由于电力供给是由大楼的建筑物变配电室引入的，电源高压端的防雷保护已由电力供电部门实施。
因此，对于监控系统主控机房的电源系统的雷电防护，我们采取以下的防雷保护方案：1）防雷设备选型：本监控防雷方案选取百石（BS）防雷产品，百石防雷产品通过中国质量认证中心所颁发的质量管理体系认证证书：ISO9001：2000。
产品具有国家信息产业部通信产品防护性能质量监督检验中心所出具的检验报告。
2）监控防雷系统设计方案：第一级电源防雷器：在主控机房所在楼层配电箱内，安装1套BSPM380-80LT的B级防雷器做为监控系统中主控机房的第一级电源防雷保护。
并在防雷器回路中串接1组32A/3P空开，其目的主要是保障防雷器因各类因素损坏后不影响供电线路的正常工作。
BSPM380-80LT以其低保护电压水平（Up≤1.8KV）的特性，确保了与C级防雷器配合使用时，不需要设计退耦装置或者在B级和C级之间留一定的安装距离。
安防视频监控系统的防雷设计方案1视频监控系统防雷1. 视频监控系统的组成(1)前端部分:主要是由摄像机、镜头、云台、防护罩、支架、解码器等组成;(2)传输部分:使用电缆、电线采取架空、地埋或沿墙敷设等方式传输视频、音频或控制信号等;(3)终端部分:主要由画面分割器、监视器、控制设备、录像存储设备等组成。
2. 视频监控系统遭受雷击损害的主要原因(1)直击雷:雷电直接击在露天的摄像机上造成设备损坏或雷电直接击在架空线缆上造成线缆损毁。
这种雷击方式造成的损坏最严重，但出现几率比较小。
(2)感应雷:又称二次雷，它分为电磁感应和静电感应。
当附近区域有雷击闪落时，在雷击落实通道周围会产生强大的顺变电磁场。
处在电磁场的监控设备和传输线路会感应出较大的电动势，这种现象叫做电磁感应;当有带电的雷云出现时，在雷云下面的建筑物和传输线路上会感应出与雷云相反的电荷，这种现象叫做静电感应。
感应雷造成的设备损坏没有直击雷造成的破坏大，但出现的几率比较高，约占现代雷击事故的80%以上。
(3)雷电侵入波:监控系统的电源线、信号传输线或进入监控室的其他金属线缆遭到雷击或被雷电感应时雷电波沿这些金属导线/导体侵入设备，导致高电位差使设备损坏。
二监控立杆防雷接地设计1. 众所周知，雷电具有极大的破坏性，其电压高达数百万伏，瞬间电流可高达数十万安培。
雷击所造成的破坏性后果体现于下列三种层次:(1)设备损坏，人员伤亡;(2)设备或元器件寿命降低;(3)传输或存储的信号、数据(模拟或数字)收到干扰或丢失，甚至使电子设备产生误动作而瘫痪整个系统。
对于监控点来说遭到直击雷破坏的可能性很小。
随着现代电子技术的不断发展，大量精密电子设备的使用和联网，破坏大量电子设备的罪魁祸首主要是感应雷击、过电压、操作过电压一级雷电波入侵过电压，每年各种通讯控制系统或网络因雷击而受破坏的事屡见不鲜，其中安防监控系统因受到雷击引起设别损坏，自动化监控失灵的事件也常有发生。
前端摄像机设计均为室外安装方式，对于雷雨多发地区必须设计安装防雷系统。
2. 室外摄像机大多数选择金属或水泥杆安装，在这里简要介绍金属立杆的选择要求:(1)监控杆为圆锥钢杆，其中双臂监控杆立杆高10米，臂长1.5米，壁厚4mm;单臂杆高12m，臂长1.5m，壁厚4mm。
监控杆上口直径80mm，下口直径200mm。
监控立杆的支臂为碳钢管，直径60mm，壁厚3mm;(2)摄像机立杆表面热镀锌后用专用设备对其表面进行抛光处理，采用活碳酸漆，再静电喷塑对其表面进行处理。
镀锌层厚度≥85μm，塑层厚度≥85μm，抗风能力≥45m/s，表面层保用5年，摄像机立杆保用20年，紧固件螺钉及螺母为不锈钢;(3)摄像机立杆颜色为乳白色;(4)室外机箱结构为露天防水箱设计。
机箱高度为300mm，宽度为200mm，厚度为150mm。
箱体防护等级达到IP54防护等级。
需要有机箱基础，整体美观，表面喷涂明显的警示标志，机箱离地面高度不小于300mm。
3. 前端摄像机主要分为两类:(1)每个摄像机均安装在比较高的立杆之上，所以设备的直击雷防护必不可少。
做法:在每个立杆顶端均加装避雷针一根，根据滚球计算，避雷针的有效保护范围在三十度夹角范围内，所以避雷针的高度，必须按照设备的安装位置计算。
(2)前端设备感应雷(包括过电压)的防护为保证前端设备的长时间正常工作，应为各种信号安装匹配的浪涌保护器，并做标准的接地。
4. 前端设备的接地防雷器的接地非常重要,如果接地没有做好,防雷器起不了保护自己的作用,所以一个良好的接地是相当重要的.要求接地电阻应做到4欧姆以下。
前端设备接地具体措施:摄像机均安装在立杆上,如现场土壤情况较好(石沙等不导电物质较少)的情况下,可以利用立杆直接接地,地坑尺寸在2000×1000×600mm，底部细土或潮湿的土壤比例达到85%，其内填筑细土，再垂直埋入一根1500mm×12mm的钢筋，浇注混凝土，到达地表时，嵌入固定螺栓(按照立杆基座尺寸固定)，其中一根螺栓可与钢筋焊接，作为接地极使用。
等混凝土完全稳定后，在其周围回填细土并保证一定的潮湿。
最后把摄像机与防雷器的地线直接焊接在立杆上的接地极上即可。
做好防锈处理，及标示铭牌。
如现场土壤情况恶劣(石沙等不导电物质较多).则要使用增加接地体接触面积的材料了。
利用降阻剂、扁钢与角钢等. 具体措施:前期操作如上，在浇混凝土基座前，应沿坑壁敷设厚度为150mm 的化学降阻剂，其中嵌入一根1500×40×40×3mm的角钢，(铁)用40×3的扁钢沿立杆拉下,防雷器和摄像机的地线与扁钢妥善焊接,扁钢再与地下的角钢(铁)焊接好.地阻测试根据国标小于4欧姆即可。
三外部防雷装置和内部防雷装置内部放了装置的作用是减少建筑物内的雷电流和所产生的电磁效应以及防止放映、接触电压、跨步电压等二次雷害。
防雷工程是一种系统工程，建筑物防雷设计六项重要因素，目的是提醒人们要完整地、全面地考虑建筑物防雷设计:1、接闪功能:指实现接闪功能所应具备的条件，包括接闪器的形式(避雷针、避雷带和避雷网)、耐流耐压能力、连续接闪效果、造价以及接闪器与建筑物的美学统一性等。
2、分流影响:指引下线对分流效果的影响。
引下线的粗细和数量直接影响分流效果，引下线多，每根引下线通过的雷电流就小，其感应范围就小。
引下线相互之间的距离不应小于规范中的规定。
当建筑物很高，引下线很长时，应在建筑物的中间部位增加均压环，以减小引下线的电感电压降。
这不仅可以分流，而且还可以降低反击电压。
3、均衡电位:指使建筑物内的各个部位都形成一个相等的电位，即等电位。
若建筑物内的结构钢筋与各种金属设置及金属管线都能连接成统一的导电体，建筑物内当然就不会产生不同的电位，这样就可保证建筑物内不会产生反击和危及人身安全的接触电压或跨步电压，对防止雷电电磁脉冲干扰微电子设备也有很大的好处。
钢筋混凝土结构的建筑物最具备实现等电位的条件，因为其内部结构钢筋的大部分都是自然而然地焊接或绑扎在一起的。
为满足防雷装置的要求，应有目的地把接闪装置与梁、板、柱和基础可靠地焊接、绑扎或搭接在一起，同时再把各种金属设备和金属管线与之焊接或卡接在一起，这就使整个建筑物成为良好的等电位体。
4、屏蔽作用:屏蔽的主要目的是使建筑物内的通信设备、电子计算机、精密仪器以及自动控制系统免遭雷电电磁脉冲的危害。
建筑物内的这些设施，不仅在防雷装置接闪时会受到电磁干扰，而且由于它们本身灵敏性高且耐压水平低，有时附近打雷或接闪时，也会受到雷电波的电磁辐射的影响，甚至在其他建筑物接闪时，还会受到从该处传来的电磁波的影响。
因此，我们应尽量利用钢筋混凝土结构内的钢筋，即建筑物内地板、顶板、墙面、及梁、柱内的钢筋，使其构成一个六面体的网笼，即笼式避雷网，从而实现屏蔽。
由于结构构造的不同，墙内和楼板内的钢筋有疏有密，钢筋密度不够时，设计人应按各种设备的不同需要增加网格的密度。
良好的屏蔽不仅使等电位和分流这两个问题迎刃而解，而且对防御雷电电磁脉冲也是最有效的措施。
此外，建筑物的整体屏蔽还能防球雷、侧击和绕击雷的袭击。
5、接地效果:指接地效果的好坏。
良好的接地效果也是防雷成功的重要保证之一。
每个建筑物都要考虑哪种接地方式的效果最好和最经济。
笔者认为，当钢筋混凝土结构的建筑物符合规范条件时，应利用基础内的钢筋作为接地装置。
当达不到规范中规定的条件或基础包在防水卷材层内时，可做周圈式接地装置，但应将周圈式接地装置预先埋在基础槽的最外边(不必离开建筑物3m以外)。
接地体靠近基础内的钢筋有利于均衡电位，同时还可节省为挖深沟所花费的人力和物力。
在基础完工后再挖深沟则易影响基础的稳定性。
对木结构和砖混结构建筑物，必须做独立引下线并采用独立接地方式。
当土壤电阻率大，使用接地极较多时，也可做周围式接地装置。
因为周圈式接地装置的冲击阻抗小于独立接地装置的冲击阻抗，而且有利于改善建筑物内的地电位分布，减小跨步电压。
采用独立式接地方式时，以钻孔深埋接地极(约4~12m)的效果为最好，深孔接地极容易达到地下水位，且能减少接地极的用钢量。
6、合理布线:指如何布线才能获得最好的综合效果。
现代化的建筑物都离不开照明、动力、电话、电视和计算机等设备的管线，在防雷设计中，必须考虑防雷系统与这些管线的关系。
为了保证在防雷装置接闪时这些管线不受影响，首先，应该将这些电线穿于金属管内，以实现可靠的屏蔽;其次，应该把这些线路的主干线的垂直部分设置在高层建筑物的中心部位，且避免靠近用作引下线的柱筋，以尽量缩小被感应的范围。
在管线较长或桥架等设施较长的路线上，还需要两端接地;第三，应该注意电源线、天线和屋顶高处的彩灯及航空障碍灯等线路的引入做法，防止雷电波侵入。
四安装防雷设备常见的问题1.接地电阻太大或无接地。
《视频安防监控系统工程设计规范》和《建筑物信息系统防雷技术规范》中没有明确的规定监控系统防雷的接地阻值。
一般按照计算机房阻值和信息系统接地阻值去做设计监控系统的接地阻值:独立接地不大于4欧姆，联合接地电阻不大于1欧姆。
具体上说更具不同的地质情况可以适当的增加监控系统的接地电阻例如:森林防火单位，摄像机要求必需安装到山脊上，地址情况是青石，200米范围内无河流沟渠，无可以进行挖掘的大型碎石、土壤地带。
这个时候对于这个特定地方的监控系统接地如果要求做到不大于4欧姆，成本是监控系统本身的十倍甚至是几十倍那么就选择适当的增大接地电阻，使用大通流量的线缆作为连接地线。
2.无直击雷防护措施这种情况比较常见的是枪机摄像机，有人认为已将安装了三合一信号避雷器，接地也做好了，应该没有问题了，可是却不知道避雷器是防雷传导雷、感应雷的工具，对于直击雷没有任何的作用。
雷电对电子信息系统的损毁一般有几种手段:(1)机械效应，例如雷击大树，有时候会把大树的支杆击断，主要靠得是雷击的机械效应。
(2)热效应，雷击点的瞬间温度可以达到3000度以上，使金属瞬间镕化。
(3)电磁效应，这是一个无形的杀手，它功过电磁感应产生瞬间强电流烧坏设备。
直击雷防护只要使靠避雷针这个设备，改变了雷电的运行方向，使雷电不大可能直接击中监控器。
还有一种情况使使用曲杆球机的竟然安装避雷针，这种情况的金属杆本身已将将球机保护起来，没有必要在增加成本，安装避雷针。
3.信号避雷器距离要被保护的设备太远。
如果避雷器安装的距离离设备太远，没有办法消除避雷器后到设备前端这段通信线路和电源线路上感应生出的雷电流。
所以建议信号避雷器应该直接安装到监控设备的前端，特别是哪些将信号电源线路走明显的地方。
4.接地线缆的问题为了节省成本常常利用金属杆作为工作接地系统的引下线，暂且不论“对”与“否”。
按照设计一般把金属杆作为直击雷保护系统引下线，这个时候把工作地接到金属杆上，如果有直击雷的时候在信号避雷器前端和金属杆杆体瞬间没有电压差，也就是说你的直击雷会直接冲击信号避雷器或电源避雷器，这样会使避雷器提前老化或当场损坏。
