搅拌机培训讲义

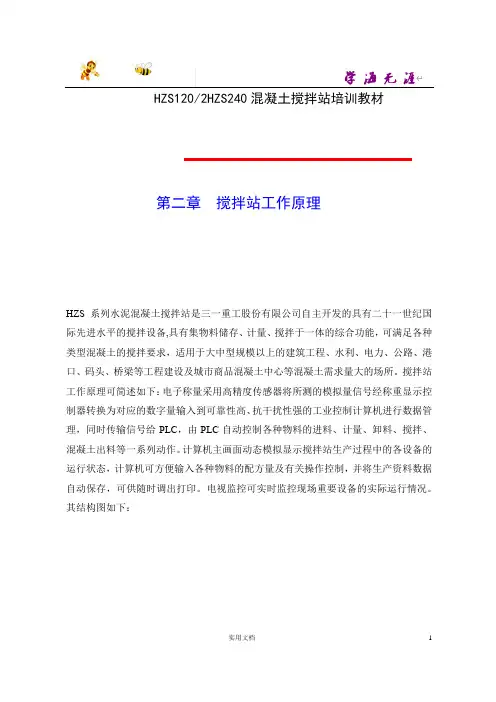

HZS120/2HZS240混凝土搅拌站培训教材第二章搅拌站工作原理HZS系列水泥混凝土搅拌站是三一重工股份有限公司自主开发的具有二十一世纪国际先进水平的搅拌设备,具有集物料储存、计量、搅拌于一体的综合功能，可满足各种类型混凝土的搅拌要求，适用于大中型规模以上的建筑工程、水利、电力、公路、港口、码头、桥梁等工程建设及城市商品混凝土中心等混凝土需求量大的场所。

搅拌站工作原理可简述如下：电子称量采用高精度传感器将所测的模拟量信号经称重显示控制器转换为对应的数字量输入到可靠性高、抗干扰性强的工业控制计算机进行数据管理，同时传输信号给PLC，由PLC自动控制各种物料的进料、计量、卸料、搅拌、混凝土出料等一系列动作。

计算机主画面动态模拟显示搅拌站生产过程中的各设备的运行状态，计算机可方便输入各种物料的配方量及有关操作控制，并将生产资料数据自动保存，可供随时调出打印。

电视监控可实时监控现场重要设备的实际运行情况。

其结构图如下：HZS120/2HZS240混凝土搅拌站培训教材第三章搅拌站结构与功用HZS120/2HZS240水泥混凝土搅拌站主要由以下部分组成：1.控制室2.电气控制系统3.主楼框架4.主楼除尘系统5.待料斗6.计量系统7.搅拌系统8.卸料斗9.上人楼梯10.供液系统11.粉料罐12.螺旋输送机13.斜皮带输送机14.气路系统15.水平皮带输送机16.配料站17.安装基础图1为HZS120水泥混凝土搅拌站示意图。

1．控制室6.桌椅7.打印小票下传筒图2图2为控制室示意图，控制室由控制室本体及支腿组成。

控制室内安装有空调、换气扇、打印小票下传筒、电控柜、窗帘、桌椅、监视器、日光灯、工控机、PLC、电缆连线等。

控制室内宽敞明亮，操做舒适。

操做员能方便的将电脑票据通过控制室内的打印小票下传筒传递给司机。

控制室本体由彩钢夹芯板，两扇铝合金窗，一扇铝合金门，骨架组成。

2．主楼框架图3。

搅拌站安全知识培训尊敬的各位同事：大家好！欢迎参加今天的搅拌站安全知识培训。

安全是我们的首要任务，无论是在工作中还是在生活中，我们都应该时刻保持警惕，确保自己和他人的安全。

今天，我将和大家一起探讨搅拌站工作中的安全知识，希望大家能够认真听讲，并在实际工作中加以应用。

一、搅拌站安全概述搅拌站是建筑施工中非常重要的一个环节，它涉及到水泥、砂石、水等材料的混合和搅拌。

在这个过程中，如果操作不当，很容易发生安全事故。

因此，了解并遵守相关的安全规范和操作流程至关重要。

二、安全规范与操作流程1.设备检查：每次使用搅拌机前，必须对设备进行检查，确保搅拌机处于良好工作状态。

检查内容包括搅拌叶片、轴承、减速机等关键部件的磨损情况，以及电气系统的完好性。

2.材料处理：在处理水泥、砂石等材料时，应避免扬尘和吸入有害气体。

操作人员应佩戴适当的呼吸防护装备，并保持工作区域的通风良好。

3.加水控制：搅拌过程中，加水量应严格按照配方要求进行，避免过多或过少的水导致混凝土质量问题。

同时，应防止水箱溢出，造成不必要的危险。

4.搅拌时间控制：搅拌时间应根据混凝土的种类和稠度来确定，确保混凝土搅拌均匀。

过短的搅拌时间会导致混凝土强度不足，而过长的搅拌时间则可能引起材料离析。

5.卸料与清洗：卸料时应缓慢进行，避免混凝土溅出伤人。

每次使用后，应及时清洗搅拌机内部，防止混凝土凝固，影响下次使用。

三、应急处理1.停电处理：如果搅拌站突然停电，应立即停止所有操作，并检查搅拌机内是否有残留的混凝土。

如有残留，应等待一段时间，确保混凝土不再粘稠后再进行清洗。

2.火灾处理：一旦发生火灾，应立即切断电源，使用灭火器或其他适当的灭火工具进行扑救。

同时，应迅速疏散现场人员，确保人身安全。

3.人员伤害处理：如果发生人员伤害事故，应立即拨打急救电话，并采取必要的急救措施。

在等待急救人员到来之前，应尽量保持伤者静止，避免不必要的移动。

四、安全意识与习惯1.穿戴合适的工作服和安全鞋，长发应束起，避免被机器卷入。

搅拌站操作培训讲义一、混凝土工（搅拌站）岗位职责1、负责开机前的各项准备工作，全面检查料斗导轨、导轮、钢丝绳。

2、开机前对骨料、水泥、水等量器进行调零，并用称量法码进行检验，如发现误差超限，必须报告，等到排除认可，方可开机。

3、严格按试验室提供的砼配合比，确保计量精度，保证质量稳定性。

4、遵守安全技术操作规程和有关规章制度，保证安全生产。

5、正确填写配料记录和设备保养记录，认真执行交接班制度，填写好交接班记录。

二、搅拌站安全操作规程1、搅拌机操作人员必须持证上岗，操作室操作人员能够熟练使用操作系统；非操作人员未经允许禁止进入搅拌站。

2、工作人员严禁酒后上岗、疲劳作业、带病作业。

3、每次使用前，由专业电工检查各电路是否完好，确保电路正常；检查搅拌机的传动机构、工作装置、制动器、钢丝绳是否完好，如有损害及时修理完好后方可使用；检查各主令开关按钮、指示灯、提升料斗的上下限位装置等的可靠性，如有故障，经专业人员修理完好后，方可开机操作。

4、搅拌站各系统在运行过程中：严禁突然改变工作方式（手动或自动）；如遇停电，必须先把总电源、分电源切断，然后进行其他工作；严禁用身体或器具接触运转部位；系统出现故障，必须切断总电源、分电源，然后进行检修，并设专人看管。

5、操作室操作人员与搅拌机操作人员必须密切配合，未得到搅拌机操作人员的准确信号，不得随意启动搅拌机。

6、搅拌机操作人员不得用身体或器具接触运转系统的转动部位。

7、搅拌机料斗升起时，严禁在其下方工作或穿行。

料坑底部要设料斗的枕垫，清理料坑时必须将料斗用链条扣牢。

8、作业完毕后，应及时将搅拌机内、管道内的存料、积水放尽，并清洁保养机械，清理工作场地，切断电源，锁好电闸箱。

三、混凝土搅拌站的安全操作砼搅拌站的操作安全包括人员安全和设备安全。

在操作时应严格按照设备的安全操作规程来进行操作。

必须杜绝违章操作、野蛮操作。

在这里特别强调设备的安全技术操作规程：（一）作业前检查:1. 搅拌筒内和各配套机构的传动，运动部位及仓门、放料门无异物卡住;2. 各润滑油箱的油面高度符合设备规定；3. 各部螺栓已紧固无松动，各输送带的张紧适当，不跑偏；4. 称量装置的所有控制和显示部分工作正常，其精度符合规定；（二）运行中应注意的安全事项：1. 各部分应逐步启动。

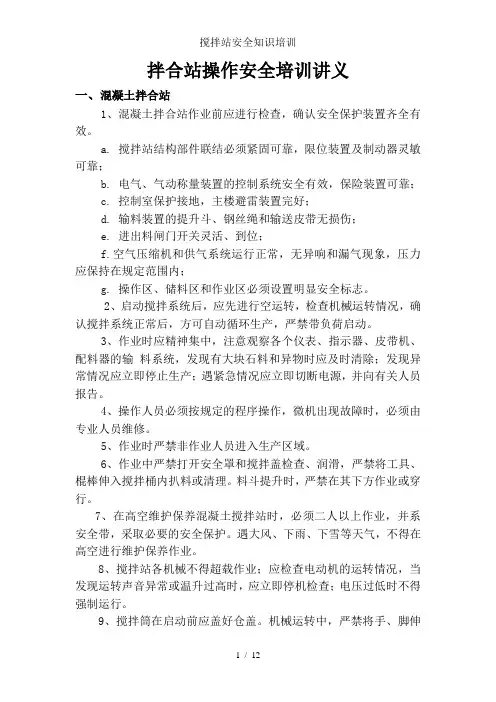

拌合站操作安全培训讲义一、混凝土拌合站1、混凝土拌合站作业前应进行检查，确认安全保护装置齐全有效。

a. 搅拌站结构部件联结必须紧固可靠，限位装置及制动器灵敏可靠；b. 电气、气动称量装置的控制系统安全有效，保险装置可靠；c. 控制室保护接地，主楼避雷装置完好；d. 输料装置的提升斗、钢丝绳和输送皮带无损伤；e. 进出料闸门开关灵活、到位；f.空气压缩机和供气系统运行正常，无异响和漏气现象，压力应保持在规定范围内；g. 操作区、储料区和作业区必须设置明显安全标志。

2、启动搅拌系统后，应先进行空运转，检查机械运转情况，确认搅拌系统正常后，方可自动循环生产，严禁带负荷启动。

3、作业时应精神集中，注意观察各个仪表、指示器、皮带机、配料器的输料系统，发现有大块石料和异物时应及时清除；发现异常情况应立即停止生产；遇紧急情况应立即切断电源，并向有关人员报告。

4、操作人员必须按规定的程序操作，微机出现故障时，必须由专业人员维修。

5、作业时严禁非作业人员进入生产区域。

6、作业中严禁打开安全罩和搅拌盖检查、润滑，严禁将工具、棍棒伸入搅拌桶内扒料或清理。

料斗提升时，严禁在其下方作业或穿行。

7、在高空维护保养混凝土搅拌站时，必须二人以上作业，并系安全带，采取必要的安全保护。

遇大风、下雨、下雪等天气，不得在高空进行维护保养作业。

8、搅拌站各机械不得超载作业；应检查电动机的运转情况，当发现运转声音异常或温升过高时，应立即停机检查；电压过低时不得强制运行。

9、搅拌筒在启动前应盖好仓盖。

机械运转中，严禁将手、脚伸入料斗或搅拌筒探摸。

10、操作台下作业的人员必须戴安全帽。

11、维护、修理搅拌机顶层转料桶、清理搅拌机内衬板及搅拌刀片时，必须切断电源，并在电闸箱处设明显“严禁合闸”标志，设专人监护。

在搅拌机内清理作业时，机门必须打开，并在门外设专人监护。

12混凝土拌合站清除上料斗底部的残料时，必须切断电源且设专人监护。

13、交接班时，必须交清当班情况，并作记录。

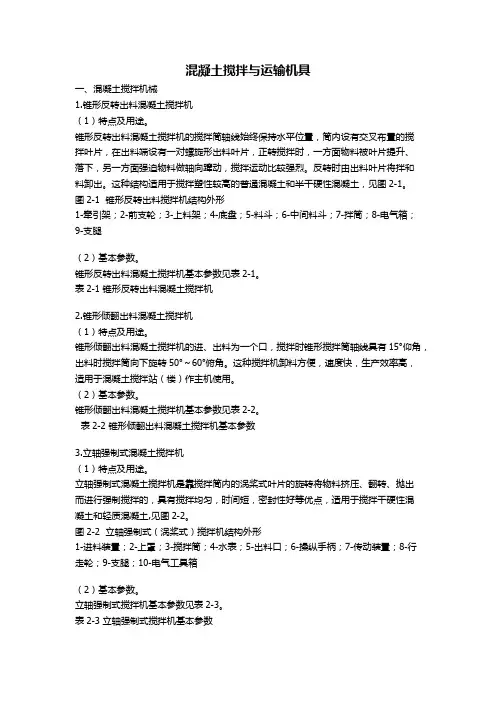

混凝土搅拌与运输机具一、混凝土搅拌机械1.锥形反转出料混凝土搅拌机（1）特点及用途。

锥形反转出料混凝土搅拌机的搅拌筒轴线始终保持水平位置，筒内设有交叉布置的搅拌叶片，在出料端设有一对螺旋形出料叶片，正转搅拌时，一方面物料被叶片提升、落下，另一方面强迫物料做轴向蹿动，搅拌运动比较强烈。

反转时由出料叶片将拌和料卸出。

这种结构适用于搅拌塑性较高的普通混凝土和半干硬性混凝土，见图2-1。

图2-1 锥形反转出料搅拌机结构外形1-牵引架；2-前支轮；3-上料架；4-底盘；5-料斗；6-中间料斗；7-拌筒；8-电气箱；9-支腿（2）基本参数。

锥形反转出料混凝土搅拌机基本参数见表2-1。

表2-1 锥形反转出料混凝土搅拌机2.锥形倾翻出料混凝土搅拌机（1）特点及用途。

锥形倾翻出料混凝土搅拌机的进、出料为一个口，搅拌时锥形搅拌筒轴线具有15°仰角，出料时搅拌筒向下旋转50°～60°俯角。

这种搅拌机卸料方便，速度快，生产效率高，适用于混凝土搅拌站（楼）作主机使用。

（2）基本参数。

锥形倾翻出料混凝土搅拌机基本参数见表2-2。

表2-2 锥形倾翻出料混凝土搅拌机基本参数3.立轴强制式混凝土搅拌机（1）特点及用途。

立轴强制式混凝土搅拌机是靠搅拌筒内的涡桨式叶片的旋转将物料挤压、翻转、抛出而进行强制搅拌的，具有搅拌均匀，时间短，密封性好等优点，适用于搅拌干硬性混凝土和轻质混凝土,见图2-2。

图2-2 立轴强制式（涡桨式）搅拌机结构外形1-进料装置；2-上罩；3-搅拌筒；4-水表；5-出料口；6-操纵手柄；7-传动装置；8-行走轮；9-支腿；10-电气工具箱（2）基本参数。

立轴强制式搅拌机基本参数见表2-3。

表2-3 立轴强制式搅拌机基本参数4.卧轴强制式混凝土搅拌机（1）特点及用途。

卧轴强制式混凝土搅拌机分单卧轴和双卧轴两种。

它兼有自落式和强制式的优点，即搅拌质量好，生产效率高，耗能少，能搅拌干硬性、塑性、轻骨料等混凝土以及各种砂浆、灰浆和硅酸盐等混合物，是一种多功能的搅拌机械。

可编辑修改精选全文完整版混凝土搅拌站培训资料一、搅拌站的主控项目㈠搅拌设备几个系统⑴主机搅拌系统①输送系统；②贮料系统；③计量系统是搅拌站的灵魂，直接影响混凝土的各项性能和混凝土质量，影响混凝土的计量设备的是动态计量；④微机控制系统；⑤强弱电电气系统。

㈡设备系统质量控制的关键⑴微机控制操作系统稳定性逻辑性；⑵计量系统的灵敏性和准确性，计量系统的准确与稳定决定混凝土生产的质量。

静态准确是不能满足要求的，关键在于动态计量落差的准确度。

和电脑对数据的捕捉。

㈢材料收发部门对混凝土质量的监控措施控制混凝土的质量还有一个很关键的对每车混凝土的计量系统，搅拌站将施工配合比数据打印交给物资器材收发管理人员，材料收发人员通过对每车的称量来和搅拌站的出机方量进行效对，当称量数据和实际出方量不符时应及时查找原因。

二、搅拌站生产管理制度⑴没有混凝土搅拌站站长或项目经理部下达的生产指令不得开机。

⑵没有取得项目部的许可不得擅自停止生产或停产维修。

⑶准确输入配合比；认真复验录入所有数据，经试验人员、操作员经确认无误后签字备案，方可生产。

⑷严格按配合比生产，没有试验室试验人员书面指令，任何人不准随意增减原材料、外加剂及用水量。

搅拌时间视混凝土状态，未经试验人员同意不得随意增减。

⑸生产中，应密切观察计量是否准确，超过规定误差应及时调整落差。

所有计量在空载时，应处于极小值的范围内。

计量系统出现其它异常情况必须及时汇报处理。

⑹水泥、外加剂、水误差不能超过±1%，发现水泥、外加剂质量不够时，应及时查找绞龙是否堵塞，并及时排除，集料误差不能超±2%，当误差超标时应及时查找原因并手动补偿和记录。

⑺卸料时，出料口与罐车进料口应对齐，杜绝卸料遗漏。

⑻作业结束，关闭以下开关：①水泵电源开关；②主机电源开关；③总控开关；④添加剂泵开关；⑤空压机开关；⑼作业完成后在两小时内，将主机所有接触混凝土部位清洗干净，不准出现累计一段时间突击清理现象。
