《计算机网络》实验指导书作者:刘桂江江伟计算机与信息学院2012.5实验环境项目型号数量微机/服务器清华同方/15’/多媒体 48台网卡RealTek 48块Windows2000/2003 SERVER中文版安装盘（自启动）多套交换机S2126G 多台交换机S3550G 多台路由器R1762 多台说明网络实验所需要的软件存放于FTP://219.231.57.57目录下。
实验一Windows 2000/2003 Server的安装和管理一、实验目的1．熟悉Windows2000/2003 Server的安装；2．掌握配置TCP/IP协议及测试其连通性的方法；3．掌握Windows2000 Server的基本管理功能；4．熟悉网络操作系统的特点。
二、实验任务1．Windows2000/2003 Server的安装；2．使用ping测试机器间的连通性；3．使用Windows2000/2003 Server管理工具。
包括：账号管理、日志文件管理、服务管理，重点掌握Windows2000/2003 Server中账号管理；4．使用资源管理器对Windows2000/2003 Server文件权限进行管理。
三、实验步骤（一）Windows2000 Server安装1、Windows2000 Server系统安装盘目录结构：●BOOTDISK 内含系统引导软盘制作工具以及创建引导软盘所用的Img文件；●Clients 内含用于Windows95/98系统的客户端增强程序；●I386 内含Windows 2000 在Intel平台上的安装文件；●Printers 内含Windows 2000/NT/9X工作站的部分打印驱动程序；●Setup.txt Windows 2000 的安装说明文档；●Supper Windows2000 Server Resource Kit工具、应用程序兼容性检查工具、版本号检查工具以及硬件兼容性列表；●Valueadd 内含Windows 2000 server 的一些没有经过完全测试的组件，包括Microsoft提供的部分，以及由第三方提供的部分。
实验二单个交换机vlan 的划分1. VLAN 的原理VLAN(Virtual Lan)是虚拟逻辑网络，交换机通过VLAN 设置，可以划分为多个逻辑网络，从而隔离广播域。
具有三层模块的交换机可以实现VLAN 间的路由。
2.实验需要的设备及ip 地址为（1）一台交换机、四台pc 机；（2）Pc0_vlan10——192.168.1.1 Pc1_vlan20——192.168.1.2Pc2_vlan30——192.168.1.3 pc0_vlan40——192.168.1.43. 拓扑图：4.实验结果：实验三vtp server 交换机的配置1. vtp 原理：（1）VTP(Vlan Trunking Protocol)是VLAN 传输协议，在含有多个交换机的网络中，可以将中心交换机的VLAN 信息发送到下级的交换机中。
中心交换机设置为VTP Server，下级交换机设置为VTP Client。
VTP Client 要能学习到VTP Server 的VLAN 信息，要求在同一个VTP 域，并要口令相同。
(2)VLAN 共享：如果要求某个VLAN 与其他VLAN 访问，可以设置VLAN 共享或主附VLAN。
共享模式的VLAN端口，可以成为多个VLAN的成员或同时属于多个VLAN。
在主附VLAN 结构中，子VLAN 与主VLAN 可以相互访问，子VLAN 间的端口不能互相访问。
一般的VLAN 间使用不同网络地址；主附VLAN 中主VLAN 和子VLAN 使用同一个网络地址。
2. 实验目的：通过vtp 实验掌握vtp 的原理3. 实验拓扑图：4.实验结果：实验四单臂路由配置本实验接上一个实验，计算机和交换机的IP 地址和网关不变，但要求交换机工作在两个VLAN 的情况下，新创建的vlan，一个是vlan 2，另一个是vlan 3.当交换机设置成两个vlan 时，逻辑上已经成为两个网络，广播被隔离了。
两个vlan 的网络要通信，必须通过路由器，如果接入路由器的一个物理端口，则必须有两个子接口分别与两个vlan 对应，同时还要求与路由器相联的交换机的端口f0/1 要设置为trunk，因为这个口要通过两个vlan 的数据包。
实验三：2ASK与2FSK调制解调系统仿真实验指导书2012年11月一、实验目的1)对2ASK 与2FSK 数字调制系统进行建模仿真，了解其工作原理； 2)熟悉运用simulink 搭建完整信号调制解调系统；3)对比信号基带波形与解调后的波形差异，比较两种方法的优劣。
二、实验内容运用simulink 搭建完整的2ask 与2fsk 调制解调系统。
2ASK 输入由伯努利二进制随机数产生器产生，由DSB AM 调制与解调器模拟2ASK 调制解调，用加性高斯白噪声信道，最后配上速率转换器与显示器。
如果需要，也可加入频谱仪对前后的频谱进行分析。
2FSK 输入由伯努利二进制随机数产生器产生，由基带M-FSK 调制与解调器模拟2fsk 调制解调，用加性高斯白噪声信道，最后配上速率转换器及显示器构成。
如果需要，也可以加入频谱仪对前后频谱进行分析。
三、实验原理1 2ASK 调制解调原理数字幅度调制又称幅度键控（ASK ），二进制幅度键控记作2ASK 。
2ASK 是利用代表数字信息“0”或“1”的基带矩形脉冲去键控一个连续的载波，使载波时断时续地输出。
有载波输出时表示发送“1”，无载波输出时表示发送“0”。
根据幅度调制的原理，2ASK 信号可表示为：式1式中，ωc 为载波角频率， s(t)为单极性NRZ 矩形脉冲序列式2其中，g(t)是持续时间为Tb 、高度为1的矩形脉冲，常称为门函数；αn 为二进制数字序列。
式32ASK 信号的产生方法（调制方法）有两种，如下图所示。
图（a ）是一般的模拟幅度调制方法，这里的由式2规定；图（b ）是一种键控方法，这里的开关电路受控制。
图（c ）给出了及的波形示例。
二进制幅度键控信号，由于一个信号状态始终为0，相当于处于断开状态，故又常称为通断键控信号（OOK 信号）。
tt s t e c ωcos )()(0=∑-=n b n nT tg a t s )()(图1 2ASK 信号产生方法与波形示例2ASK 信号解调的常用方法主要有两种：包络检波法和相干检测法。
《计算机网络》实习指导书一、实习目的1．通过实习，学生进一步消化和加深理论知识，培养学生综合运用理论知识解决实际问题的能力。
2．掌握局域网的设计组建方法（Windows 2000 server）与网络互连技术。
3．理解常用的网络服务(DHCP、DNS、IIS、FTP、路由服务、域控制器等)的工作原理，学会安装、配置、管理和使用它们。
4．学会使用常用的网络命令，并利用它们及相关软件分析、检测并排除网络故障。
二、实习内容及步骤（一）网络硬件安装完成服务器、工作站的硬件安装、网卡安装、电缆连接等工作。
（二）安装服务器1．安装Windows网络的服务器操作系统(推荐Windows 2000 Server或Windows 2000 Advance Server或Windows 2003)。
2．安装Linux操作系统(推荐Red Hat Linux 7.2以上)3．配置及调试服务器，使其操作系统能正常工作。
（三）安装网络工作站安装网络工作站操作系统（推荐Windows 2000 Professional，在需要时，上面安装的服务器也可以作为工作站使用）,并配置调试工作站，使其能正常工作。
（四）安装网卡驱动程序Windows操作系统报告找到计算机网卡新硬件，提示放入安装光盘，或选择网卡驱动程序文件，按照硬件安装向导依次操作，安装完毕，重新启动计算机，打开控制面板／系统／硬件／设备管理，查看网络适配器，确信新安装的网卡设备处于正常工作状态。
（五）制作网线网线有直通线与交叉线两种，要求每个人都至少要成功制作一条网线(直通线或交叉线，由组长分配)。
网线顺序规范请参考附录A。
(六) 以太网局域网组建和简单配置1．用制作好的双绞线将服务器和工作站连接到HUB，网络结构如下图示：2、置服务器和工作站IP地址和子网掩码。
例如，服务器和工作站的IP地址分别为：192.168.1.1、192.168.1.2、192.168.1.3，子网掩码皆为255.255.255.0。
2012年新学期计算机网络实训报告开学第一周我们就迎来了计算机网络实训，这门课程与上学期所学的计算机网络相对应，给了我们一个更深刻理解和把握所学学问的机会。
实训的内容包括了网线的压制，虚拟机的使用，服务器的安装，dhcp，dns，iis，ftp，web等基本内容，使我们对网络的组建、运作有个初步的了解。
虽然以前自己也压过，但是通过实训更娴熟了，也终结出了一些技巧和教训，比如在剥线的时候要拧一下，排好线以后要剪平，插下去才能保证每一根都接触得到。
虚拟机安装对我们实训有许多好处，虚拟机的软件是vmware，这一款软件可以在一台实体机上虚拟出有硬盘，cpu，内存，网卡等设备的虚拟机，并且相互之间可以互联，极大的便利了我们学习。
在虚拟即上安装系统和在一般机上没有什么区分，只要吧iso镜像导入虚拟机的光驱即可一步步安装，老是告知我们一个安装技巧，把安装完windowsserverxx后把安装好的安装文件复制几份，改个名就可以使用了，省去了系统安装的时间。
另外，通过上网查资料我还了解到vmware这款软件不仅具有教学上的意义，还是一款比较成熟的商业软件，用在虚拟服务器领域，所以对它有肯定了解还是对我们有很大好处的。
在实训的其次阶段我们学习了ip的查看和设置，并学习设置软路由，使得在不同网段的两台机可以联通。
要查看ip地址可以在windows的网络连接属性里查看，也可以在命令行中输入ipconfig –all 查看，使用命令行有时可以获得更多信息，更便利。
学习软路由的设置有利于我们形象的理解ip，网关，网段这些概念。
在tcp／ip网络互联中，不同网络的互联往往要使用到路由器。
基于硬件的路由器价格往往较高，不为一般的单位所接受，而且在联网过程中，常遇到的问题都是将两个或两个以的局域网互联。
实际上，有好多网络操作系统本身就供应路由功能，只不过是基于软件的路由而已，如windows xx server的静态路由系统就是基于软件的路由技术。
网络互联技术实验与课程设计指导书编著刘昌华桂兵祥武汉工业学院数学与计算机学院网络工程教研室2012-2-24目录实验1 虚拟局域网（VLAN）的设置与通信 (3)实验2 链路聚合 (6)实验3 生成树协议配置 (7)实验4 路由器的连接与基本配置 (9)实验5 动态路由协议OSPF (12)实验6 网络地址转换NAT (14)实验7 访问控制列表ACL (17)实验8 IPv6组网 (18)实验9 综合实验 (23)综合实验1生成树协议和路由器IP配置综合实验 (23)综合实验2路由协议综合实验 (24)综合实验3访问控制列表综合实验 (25)综合实验4构建中小企业双出口园区网 (26)实验1 虚拟局域网（VLAN）的设置与通信一、实验目的：理解Port Vlan的配置，理解VLAN如何跨交换机实现，通过三层交换机实现VLAN间互相通信。
二、实验要求：1）背景描述：某系有办公室和实验室２个部门，其中办公室的计算机分别连接在2台交换机上，它们之间需要相互进行通信，办公室和实验室也需要进行相互通信，现要在交换机上做适当配置来实现这一目标。
2）实验要求：①使在同一VLAN里的计算机能相互通信。
②在不同VLAN里的计算机也能相互通信。
三、实验方案：1）实验原理：将一个大的物理的局域网（LAN）在交换机上通过软件划分成若干个小的虚拟的局域网（VLAN），形成了多个较小的广播域。
一个VLAN就好像是一个孤立的网段，VLAN间不能直接通信，实现VLAN间互联必须借助于路由器(或具有三层交换功能的交换机）。
路由器是基于软件的路由选择操作，本来效率就不高，如果路由器要对每一个数据包都路由一次，也就是“每次转发，每次路由”，随着需要路由的数据量增大，传统的路由器将不堪重负，于是就成为VLAN之间通信的瓶颈。
三层交换机则把网络通信中的二层交换技术和三层路由（或称三层转发）技术结合在一起，并通过ASIC技术达到线速交换，大幅度提高了设备数据的包转发能力，消除了转发瓶颈。
网上虚拟仿真实习报告一、实习背景及目的随着互联网技术的飞速发展，网络已经成为人们获取信息、交流沟通、学习提升的重要平台。
为了适应这一时代发展趋势，提高自己的实际操作能力，我选择了网上虚拟仿真实习，以期在实践中掌握网络运营的基本技能，为今后的职业生涯打下坚实基础。
本次实习的主要目的是：了解和掌握网络虚拟仿真运营的基本流程和方法，提高自己在网络环境下的沟通协调能力、团队协作能力和问题解决能力。
二、实习内容及过程1. 实习内容本次实习主要涉及以下几个方面的内容：（1）网络虚拟仿真平台的操作与运用；（2）网络市场调研与分析；（3）网络营销策略制定与实施；（4）网络客户服务与沟通；（5）网络项目管理及团队协作。
2. 实习过程（1）网络虚拟仿真平台的操作与运用在实习初期，我认真学习了网络虚拟仿真平台的相关知识，掌握了基本的操作技巧。
通过实际操作，我熟悉了平台的功能模块，并能独立完成仿真实验。
（2）网络市场调研与分析在实习过程中，我学会了如何利用网络资源进行市场调研，掌握了数据分析的基本方法。
通过对市场调研数据的整理与分析，我了解了目标市场的需求、竞争态势和发展趋势。
（3）网络营销策略制定与实施根据市场调研结果，我参与了网络营销策略的制定。
通过学习和实践，我掌握了网络营销的基本方法，如SEO、SEM、社交媒体营销等，并学会了如何将这些方法应用于实际工作中。
（4）网络客户服务与沟通在实习过程中，我积极参与网络客户服务工作，学会了如何与客户进行有效沟通，处理客户问题。
通过客户服务的实践，我提高了自己的沟通协调能力和应变能力。
（5）网络项目管理及团队协作实习期间，我参与了网络项目的管理工作，学会了如何进行项目规划、执行和监控。
同时，我还注重团队协作，与团队成员共同完成实习任务。
三、实习收获与反思1. 实习收获通过本次实习，我收获了以下几方面的成果：（1）掌握了网络虚拟仿真平台的操作技巧；（2）学会了网络市场调研与分析的方法；（3）制定了网络营销策略并付诸实践；（4）提高了网络客户服务与沟通的能力；（5）学会了网络项目管理及团队协作。
《计算机网络》实验指导书学院：计算机科学技术学院专业：物联网工程适用班级：1201-1202适用时间：2013-2014第二学期二○一三年太原理工大学计算机网络课程技术交流QQ群：135822243实验目录实验1 PacketTrace基本使用 (3)实验2 交换机配置 (11)实验3 VLAN基本配置 (14)实验4 VLAN 主干道配置 (17)实验5 路由器的基本配置 (19)实验6 静态路由配置 (22)实验7 RIP路由协议配置 (27)实验8 单区域OSPF路由协议配置 (31)实验9 DHCP的配置 (36)实验1 PacketTrace基本使用一、实验目的掌握Cisco Packet Tracer软件的使用方法。
二、实验任务在Cisco Packet Tracer中用HUB组建局域网，利用PING命令检测机器的互通性。
三、实验设备集线器（HUB）一台，工作站PC三台，直连电缆三条。
四、实验环境实验环境如图1-1所示。
图1-1 实验环境五、实验步骤（一）安装模拟器1、运行“PacketTracer53_setup”文件，并按如下图所示完成安装；图1-2 安装界面点“NEXT”图1-3 安装界面选择“I accept the agreement”后，点“next”图1-4 安装界面不用更改安装目录，直接点“next”图1-5 安装界面点“next”图1-6 安装界面点“next”图1-7 安装界面点“install”图1-8 安装界面正在安装图1-9 安装界面点“Finish”，安装完成图1-10 PT界面（二）使用模拟器1、运行Cisco Packet Tracer软件，在逻辑工作区放入一台集线器（HUB）和三台终端设备PC，用直连线（Copper Straight-Through）按下图将HUB和PC工作站连接起来，HUB端接Port口，PC端分别接以太网（Fastethernet）口。

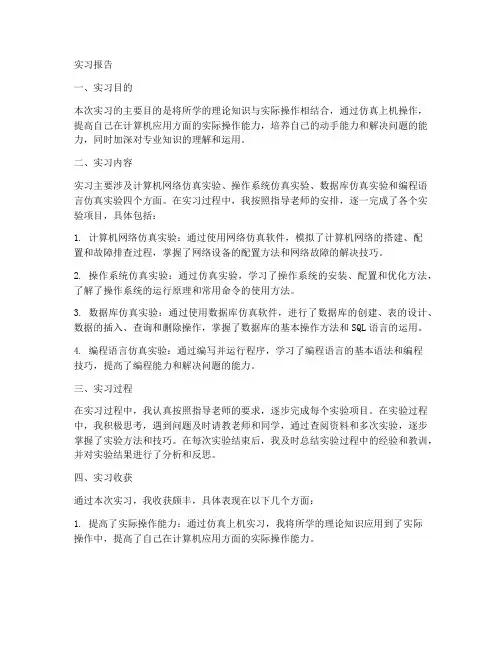

实习报告一、实习目的本次实习的主要目的是将所学的理论知识与实际操作相结合，通过仿真上机操作，提高自己在计算机应用方面的实际操作能力，培养自己的动手能力和解决问题的能力，同时加深对专业知识的理解和运用。
二、实习内容实习主要涉及计算机网络仿真实验、操作系统仿真实验、数据库仿真实验和编程语言仿真实验四个方面。
在实习过程中，我按照指导老师的安排，逐一完成了各个实验项目，具体包括：1. 计算机网络仿真实验：通过使用网络仿真软件，模拟了计算机网络的搭建、配置和故障排查过程，掌握了网络设备的配置方法和网络故障的解决技巧。
2. 操作系统仿真实验：通过仿真实验，学习了操作系统的安装、配置和优化方法，了解了操作系统的运行原理和常用命令的使用方法。
3. 数据库仿真实验：通过使用数据库仿真软件，进行了数据库的创建、表的设计、数据的插入、查询和删除操作，掌握了数据库的基本操作方法和SQL语言的运用。
4. 编程语言仿真实验：通过编写并运行程序，学习了编程语言的基本语法和编程技巧，提高了编程能力和解决问题的能力。
三、实习过程在实习过程中，我认真按照指导老师的要求，逐步完成每个实验项目。
在实验过程中，我积极思考，遇到问题及时请教老师和同学，通过查阅资料和多次实验，逐步掌握了实验方法和技巧。
在每次实验结束后，我及时总结实验过程中的经验和教训，并对实验结果进行了分析和反思。
四、实习收获通过本次实习，我收获颇丰，具体表现在以下几个方面：1. 提高了实际操作能力：通过仿真上机实习，我将所学的理论知识应用到了实际操作中，提高了自己在计算机应用方面的实际操作能力。
2. 培养了动手能力和解决问题的能力：在实习过程中，我学会了如何动手搭建和配置计算机网络、操作系统、数据库等，并通过解决问题锻炼了自己的动手能力和解决问题的能力。
3. 加深了对专业知识的理解和运用：通过仿真实验，我更加深入地理解了计算机网络、操作系统、数据库和编程语言等专业知识，并能够将其运用到实际操作中。
一、前言随着互联网技术的飞速发展，虚拟仿真技术逐渐成为教育领域的新宠。
通过网上虚拟仿真实习，学生可以在不受时间和空间限制的情况下，进行各种实践活动，提高实践能力和综合素质。
本报告以我参加的网上虚拟仿真实习为例，总结实习过程中的收获和体会。
二、实习背景及目的1.实习背景随着我国高等教育改革的不断深入，实践教学环节的重要性日益凸显。
然而，由于各种原因，许多学生缺乏实际操作经验，导致理论知识与实际应用脱节。
为解决这一问题，我国教育部门大力推广网上虚拟仿真实习，为学生提供了一种全新的实践学习方式。
2.实习目的通过本次网上虚拟仿真实习，我旨在：（1）提高自身实践能力，将所学理论知识与实际操作相结合；（2）了解所学专业的实际应用领域，为今后就业打下坚实基础；（3）培养团队协作精神，提高沟通协调能力。
三、实习过程及内容1.实习过程本次网上虚拟仿真实习历时四周，分为三个阶段：（1）第一阶段：熟悉虚拟仿真平台实习初期，我首先了解了虚拟仿真平台的基本功能和使用方法，包括实验环境搭建、数据采集、分析处理等。
（2）第二阶段：完成虚拟实验在熟悉平台的基础上，我按照指导老师的安排，完成了多个虚拟实验。
实验内容涵盖了所学专业的核心知识点，如电路设计、机械加工、化工生产等。
（3）第三阶段：团队协作与项目实施在实习后期，我加入了实验小组，与其他成员共同完成一个综合性项目。
在项目实施过程中，我们分工合作，共同解决问题，充分发挥团队协作精神。
2.实习内容（1）电路设计实验：通过虚拟仿真软件，我学习了电路原理图绘制、元器件参数设置、仿真实验等基本技能。
（2）机械加工实验：在虚拟仿真平台中，我了解了数控机床、加工中心等设备的操作方法，并进行了简单的零件加工实验。
（3）化工生产实验：通过虚拟仿真软件，我掌握了化工生产过程中的物料平衡、设备运行、安全操作等基本知识。
（4）项目实施：在团队协作中，我们共同完成了化工生产线的虚拟设计，包括设备选型、工艺流程优化、成本控制等。
基于网络仿真与虚拟的《计算机网络实习》第一部分网络仿真实验实验一：网络仿真软件的使用一实验目的1.熟悉网络搭建模拟软件packet tracer的安装2.熟悉软件packet tracer 的基本界面和使用3.实践一个基本的实例二软件的安装下载好软件，安装非常简单，双击运行安装程序，一直点下一步，最后安装成功。
桌面出现快捷方式然后运行本程序，出现下面的界面1，最上面的还是和一些其他的软件一样，新建，打开，保存之类的2，中间的白框是工作区域，你操作就是在这个框里面操作的3，框右边是圈划设备，移动设备，删除设备之类的注意那个信封，以后要是查看包的传输路径，主要是看这个。
4，左下面是自己搭建TOPO时，可以随意的添加以下的设备，点着左边的ROUTER，右边就会出现可用的所有ROUTER，设备的类型列表如下：这里面的线分为直连线，交叉线，级连线，DCE 和DTE线等，连接不同的设备请选用合适的线，否则，通信不了是很正常的。
虽然还有个AUTO，自动选择线，但是，最好别用这个，软件没人聪明，比如，你连一个HOST和一个ROUTER，选自动，它怎么知道你是CONSLE控制，还是想，路由选路呢？5，右下面，是测试包传输成功与否的查看，或查看包的传输路径。
二、基本实例实例讲解FILE—OPEN打开下面的界面然后我们点CCNA3.X进入里面的文件这里面的4个文件夹不但给出了TOPO，还提出了需求，然后让你按需求配置，最后还可以给你评分.CCNA1里面的Troubleshooting_TroubleshootSwitched ------ TroubleshootSwitched.pka然后出现这个界面需求就是让你把这个不完整的TOPO给配完整仔细的阅读下框框里的英文，有需求，考察内容，步骤，注意事项等这个主要是让你1．连接 2. 配IP和MASK 3. Troubleshooting步骤Step 1Using the Config tab, set the IP address and subnet mask for the PCs as follows:PC0：172.16.65.1 255.255.192.0PC1： 172.16.65.2 255.255.192.0PC2： 172.16.65.3 255.255.192.0PC3： 172.16.65.3 255.255.192.0Step 2Verify that the network is working. All the link lights should be green if the connections are correct. If not, start troubleshooting the network.如何配置?点击TOPO里面的设备，R，SW，HOST等，就会有个面向化的图形我先点了里面的PC 0 出现physical 左边出现的是各种模块，你可以往PC上面添加，不同的模块有不同的作用，这有无线设备，网卡等。
注意：中间PC主机上的那个红点，也就是开关，开关上面还有个灯，灯亮是开着的，灯灭是关着的。
你必须把主机关了才能在上面添加模块，并且关了之后，这个设备就是闲置着。
其他的R，SW设备也都是这样添加模块的。
CONFIG 里面主要是配置接口类型，修改主机名字的看下图DESKTOP里面的内容是IP CONFIGRATION：配IP，MASK，GATE，DHCPTerminal: console 控制R ，SW，超级终端 Command prompt: PC的MS-DOS界面 Web browser: IE浏览器界面Pc wireless: 无线连接我们开始配置这个试验首先，给4台PC配上IP MASK （这个试验不要求GATE）配的时候会提示你PC 2，3的电源没打开，你先把电源打开配好后，发现就PC2 PC3上显示绿灯（通了）发现PC0的端口状态是OFF的，把这个打开（在CONFIG里面）接口设置成半双工。
SW的F0/2端口是OFF的，把这个也打开PC1的带宽和双工设置成自动的。
SW的F0/2带宽和双工设置成自动的然后这个才算是成功的完成了通过这个你可以知道，这个试验是考了那些的知识点，如果你没考满分，你可以知道自己在哪方面还存在不足。
小结：本实验主要试验软件的安装和通过一个实例体会此软件的使用，请同学们总结试验过程中遇到的问题和解决的方法。
在实习的过程中体会此软件的功能，为下一步的设计打下良好的基础实验二单个交换机vlan的划分1. VLAN的原理VLAN(Virtual Lan)是虚拟逻辑网络，交换机通过VLAN设置，可以划分为多个逻辑网络，从而隔离广播域。
具有三层模块的交换机可以实现VLAN间的路由。
2.实验需要的设备及ip地址为（1）一台交换机、四台pc机；（2）Pc0_vlan10——192.168.1.1 Pc1_vlan20——192.168.1.2 Pc2_vlan30——192.168.1.3 pc0_vlan40——192.168.1.43.实验步骤（1）画出实验拓扑图4.交换机的配置（1）先点击交换机，出现如下图：（2）输入的命令：5.单击pc机添加ip地址：6. ping 两台设备是否连通（1） 单击pc 机，点击桌面，如图所示：（2）进入ping环境：7.附加交换机的配置命令：Switch>en //由普通模式en进入特权模式Switch#vlan database //进入vlan配置模式Switch(vlan)#vlan 2 name test_2 //创建vlan 2并命名为test_2 Switch(vlan)#vlan 3 name test_3 //创建vlan 3并命名为test_3 Switch(vlan)#exitSwitch#conf tSwitch(config)#int f0/1Switch(config-if)#switchport access vlan 2 //把接口添加到相应的vlanSwitch(config-if)#exitSwitch(config)#int f1/1Switch(config-if)#switchport access vlan 3Switch(config-if)#exitSwitch(config)#int f2/1Switch(config-if)#switchport access vlan 2Switch(config-if)#int f3/1Switch(config-if)#switchport access vlan 3Switch(config-if)#exitSwitch(config)#exitSwitch#show vlan //查看vlan信息VLAN Name Status Ports---- -------------------------------- --------- -------------------------------1 default active Fa4/1, Fa5/12 test_2 active Fa0/1, Fa2/13 test_3 active Fa1/1, Fa3/11002 fddi-default active1003 token-ring-default active1004 fddinet-default active1005 trnet-default activeVLAN Type SAID MTU Parent RingNo BridgeNo Stp BrdgMode Trans1 Trans2---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------1 enet 100001 1500 - - - - - 0 02 enet 100002 1500 - - - - - 0 03 enet 100003 1500 - - - - - 0 01002 enet 101002 1500 - - - - - 0 01003 enet 101003 1500 - - - - - 0 01004 enet 101004 1500 - - - - - 0 01005 enet 101005 1500 - - - - - 0 0实验三 vtp server交换机的配置1.vtp原理：（1）VTP(Vlan Trunking Protocol)是VLAN传输协议，在含有多个交换机的网络中，可以将中心交换机的VLAN信息发送到下级的交换机中。
中心交换机设置为VTP Server，下级交换机设置为VTP Client。
VTP Client要能学习到VTP Server的VLAN信息，要求在同一个VTP域，并要口令相同。
(2)VLAN共享：如果要求某个VLAN与其他VLAN访问，可以设置VLAN共享或主附VLAN。
共享模式的VLAN端口，可以成为多个VLAN的成员或同时属于多个VLAN。
在主附VLAN结构中，子VLAN与主VLAN可以相互访问，子VLAN间的端口不能互相访问。
一般的VLAN间使用不同网络地址；主附VLAN中主VLAN和子VLAN使用同一个网络地址。
2.实验目的：通过vtp实验掌握vtp的原理3.vtp的配置步骤：（1）实验拓扑图：（2）进入第一台交换机配置VTP工作模式为server 如下图：（3）进入第二台交换机配置VTP工作模式为client 如下图：（3）把连接两台交换机两端的接口设为trunk口（允许所有vlan通过的口）；（）（）（4）创建vlan 并把端口添加到相应vlan中：1）在第一台交换机（即vtp设为server的交换机）创建vlan 2和vlan 3：（5）把两台交换机的相应主机添加到相应vlan 中（6）测试：相同vlan中的主机能ping通，不同vlan中主机ping不通。
4.相关配置命令Switch>enSwitch#vlan databaseSwitch(vlan)#vtp serverSwitch(vlan)#vtp domain testSwitch(vlan)#vtp password 123456 Switch(vlan)#vlan 2 name test_2Switch(vlan)#vlan 3 name test_3Switch(vlan)#exitSwitch#show vlanSwitch#conf tSwitch(config)#int f2/1Switch(config-if)#switchport mode trunk Switch(config-if)#exitSwitch(config)#int f0/1Switch(config-if)#switchport access vlan 2 Switch(config-if)#int f1/1Switch(config-if)#switchport access vlan 3一、v tp client交换机的配置Switch>enSwitch#vlan databaseSwitch(vlan)#vtp clientSwitch(vlan)#vtp domain testSwitch(vlan)#vtp password 123456 Switch(vlan)#exitSwitch#show vlanSwitch#conf tSwitch(config)#int f2/1Switch(config-if)#switchport mode trunk Switch(config-if)#endSwitch#show vlanSwitch#conf tSwitch(config)#int f0/1Switch(config-if)#switchport access vlan 2 Switch(config-if)#int f1/1Switch(config-if)#switchport access vlan 3 Switch(config-if)#exit实验四单臂路由配置本实验接上一个实验，计算机和交换机的IP地址和网关不变，但要求交换机工作在两个VLAN的情况下，新创建的vlan，一个是vlan 2，另一个是vlan 3.当交换机设置成两个vlan时，逻辑上已经成为两个网络，广播被隔离了。
