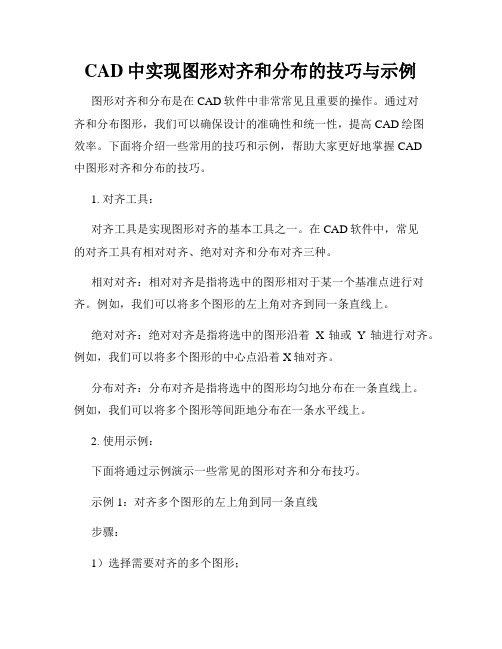

CAD中实现图形对齐和分布的技巧与示例图形对齐和分布是在CAD软件中非常常见且重要的操作。

通过对齐和分布图形，我们可以确保设计的准确性和统一性，提高CAD绘图效率。

下面将介绍一些常用的技巧和示例，帮助大家更好地掌握CAD中图形对齐和分布的技巧。

1. 对齐工具：对齐工具是实现图形对齐的基本工具之一。

在CAD软件中，常见的对齐工具有相对对齐、绝对对齐和分布对齐三种。

相对对齐：相对对齐是指将选中的图形相对于某一个基准点进行对齐。

例如，我们可以将多个图形的左上角对齐到同一条直线上。

绝对对齐：绝对对齐是指将选中的图形沿着X轴或Y轴进行对齐。

例如，我们可以将多个图形的中心点沿着X轴对齐。

分布对齐：分布对齐是指将选中的图形均匀地分布在一条直线上。

例如，我们可以将多个图形等间距地分布在一条水平线上。

2. 使用示例：下面将通过示例演示一些常见的图形对齐和分布技巧。

示例1：对齐多个图形的左上角到同一条直线步骤：1）选择需要对齐的多个图形；2）点击对齐工具栏上的相对对齐按钮；3）选择一个基准点，让图形的左上角对齐到该点。

示例2：对齐多个图形的中心点步骤：1）选择需要对齐的多个图形；2）点击对齐工具栏上的绝对对齐按钮；3）选择X轴或Y轴，让图形的中心点对齐到该轴上。

示例3：分布对齐多个图形步骤：1）选择需要对齐的多个图形；2）点击对齐工具栏上的分布对齐按钮；3）选择一个起始点和一个终止点，让图形等间距地分布在这两个点之间。

在实际应用中，我们还可以结合使用对齐工具和移动工具，实现更复杂的对齐和分布效果。

例如，我们可以对齐多个图形的左下角到同一条直线上，然后通过移动工具将它们沿着该直线上下平移，实现图形的等间距分布。

总结：通过学习和掌握CAD中的图形对齐和分布技巧，我们可以提高绘图效率，确保设计的准确性和统一性。

在实际应用中，我们可以根据具体的需求选择适合的对齐工具和技巧，灵活运用，实现各种对齐和分布效果。

希望本文的介绍和示例能帮助大家更好地掌握CAD中图形对齐和分布的技巧。

CAD 如何进行图形裁剪和蒙版CAD（计算机辅助设计）是一种常用的工程设计软件，广泛应用于建筑、机械、电子等领域。

在CAD中，图形裁剪和蒙版是常见的操作技巧，能够帮助我们在设计过程中快速、准确地编辑和展示图形。

本文将重点介绍CAD中如何进行图形裁剪和蒙版操作，以帮助读者更好地使用该软件。

一、图形裁剪图形裁剪是指通过指定裁剪区域，将图形的一部分显示出来，而将其他部分隐藏起来。

在CAD软件中，有多种方式可以实现图形裁剪，下面以AutoCAD为例，介绍两种常用的方法。

1. 使用“裁减”命令首先，选择需要进行裁剪的图形对象，然后输入“裁减”命令（或者直接输入“TRIM”），按下回车键。

接着，根据软件提示，依次选择裁剪区域的边界线，按下回车键确认选择。

此时，选择的区域以外的图形将被裁剪掉，只留下需要显示的部分。

2. 使用“图像裁剪”工具另一种常用的方式是使用“图像裁剪”工具。

首先，选中需要进行裁剪的图形对象，然后点击主菜单中的“修改”选项，找到“图像裁剪”工具并点击。

接着，在弹出的对话框中选择裁剪区域的边界线，点击确认即可完成裁剪操作。

同样地，裁剪区域以外的图形将被隐藏起来。

二、图形蒙版图形蒙版指的是用一个图形来隐藏另一个图形的部分内容，以达到遮盖和修饰的效果。

在CAD软件中，也有多种方式可以实现图形蒙版，下面以AutoCAD为例，介绍两种常见的方法。

1. 使用“背景填充”命令首先，选中需要作为蒙版的图形对象，然后输入“背景填充”命令（或者直接输入“HATCH”），按下回车键。

接着，在弹出的对话框中选择蒙版的填充样式，例如使用实体填充或者网格填充，选择完毕后按下回车键。

最后，选择需要被蒙版的图形对象，按下回车键确认选择即可完成图形的蒙版操作。

2. 使用“区域遮罩”工具另一种常用的方式是使用“区域遮罩”工具。

首先，选中需要作为蒙版的图形对象，然后点击主菜单中的“修改”选项，找到“区域遮罩”工具并点击。

接着，在弹出的对话框中选择需要蒙版的图形对象，点击确认。

CAD技巧：绘制对称图形在CAD软件中，绘制对称图形是一项非常基础且常用的技巧。

无论是绘制建筑设计图纸还是工程图，对称图形都占据了很大的比例。

因此，掌握绘制对称图形的技巧对于提高绘图效率和准确性非常重要。

本文将介绍几种常见的CAD绘制对称图形的方法和技巧。

一、基础对称绘制方法最简单的对称绘图方法是使用镜像命令。

在CAD软件中，镜像命令可以将一个对象沿给定的镜像线进行对称复制。

具体操作如下：1. 选择要镜像的对象：在CAD软件中，点击镜像命令后，会弹出选择对象的提示，你可以通过键盘选择相应的对象或使用鼠标选择要镜像的对象。

2. 指定镜像线：在CAD软件中，选择对象后，需要指定镜像线，即用来进行对称复制的线。

镜像线可以是任意直线或曲线。

3. 镜像对象：在指定完镜像线后，CAD软件会自动将所选对象沿镜像线进行对称复制，生成对称位置的对象。

使用镜像命令可以轻松快捷地绘制对称图形，节省了很多时间和精力。

但需要注意的是，在使用镜像命令绘制对称图形时，一定要选择正确的镜像线，否则得到的对称图形可能会与预期不符。

二、图案对称绘制方法除了基础的镜像命令，CAD软件还提供了一些高级的对称绘图方法，适用于绘制复杂的对称图案。

1. 复制图案命令：在CAD软件中，复制图案命令可以将一个图案沿指定的轴线进行对称复制。

具体操作如下：a. 选择要复制的图案：在CAD软件中，点击复制图案命令后，选择要复制的图案。

b. 指定轴线：在指定图案后，需要指定一个轴线作为对称轴。

该轴线可以是任意直线或曲线。

c. 指定复制数目和间距：在指定完轴线后，CAD软件会自动将图案沿轴线进行对称复制，并根据设定的复制数目和间距进行复制。

2. 阵列命令：在CAD软件中，阵列命令可以将一个对象按照一定的规律进行对称复制。

具体操作如下：a. 选择要复制的对象：在CAD软件中，点击阵列命令后，选择要复制的对象。

b. 指定基点和复制数目：在选择完对象后，需要指定一个基点作为阵列的起点，并设置复制的数目。

CAD中的图形平移和翻转技巧CAD 中的图形平移和翻转技巧在 CAD 软件中，图形的平移和翻转是常见且重要的操作。

它们可以帮助我们快速调整图形的位置和方向，提高工作效率。

下面是一些实用的图形平移和翻转技巧，让我们直接进入主题。

1. 图形的平移平移是将图形沿着指定的方向移动一段距离。

在 CAD 软件中，平移操作可以通过以下步骤完成：步骤一：选择要平移的图形。

通过命令或选择工具，选择我们需要平移的图形。

步骤二：启动平移命令。

在命令栏中输入“MOVE”并按下Enter 键，或在工具栏中找到平移工具并点击。

步骤三：指定平移向量。

在提示框中选择一个基点作为参照点，然后输入移动的向量（x、y、z 方向上的位移值）。

步骤四：确认平移操作。

按下 Enter 键或点击确认按钮，完成图形的平移操作。

2. 图形的翻转翻转是将图形沿着指定的轴线进行镜像反转。

在 CAD 软件中，翻转操作可以通过以下步骤完成：步骤一：选择要翻转的图形。

通过命令或选择工具，选择我们需要翻转的图形。

步骤二：启动翻转命令。

在命令栏中输入“MIRROR”并按下 Enter 键，或在工具栏中找到翻转工具并点击。

步骤三：指定翻转轴线。

在提示框中选择一个轴线作为翻转的参照，图形将相对于该轴线进行镜像反转。

步骤四：确认翻转操作。

按下 Enter 键或点击确认按钮，完成图形的翻转操作。

3. 隐藏复制图形有时候，在进行平移或翻转操作时，我们可能需要保留原始图形，并在新位置上创建一个复制。

在 CAD 软件中，我们可以通过隐藏复制图形的方式实现：步骤一：选择要复制的图形。

通过命令或选择工具，选择我们需要复制的图形。

步骤二：进行平移或翻转操作。

按照前面介绍的平移或翻转步骤，将图形进行调整。

步骤三：隐藏或删除复制图形。

选择新位置上的复制图形，右键点击并选择“隐藏”或“删除”，保留原始图形。

4. 使用对称辅助线在进行翻转操作时，我们可以使用对称辅助线来帮助我们准确定位翻转轴线。

CAD中的图形压缩技巧图形压缩是在CAD软件中非常重要的一个方面，它能够帮助我们减小文件的大小，提高工作效率。

在本文中，我将介绍一些常用的图形压缩技巧，帮助大家更好地利用CAD软件。

1. 删除重复对象在绘制CAD图形时，有时我们会意外地创建了重复的对象，这些重复的对象会占用不必要的空间。

在CAD软件中，我们可以利用“OVERKILL”命令来删除这些重复的对象。

首先，选择需要进行删除的对象，然后输入“OVERKILL”命令。

CAD软件将会自动识别并删除重复的对象，从而减小文件的大小。

2. 使用图层管理在CAD软件中，我们可以通过合理地使用图层管理来减小文件的大小。

首先，我们可以将不需要显示的图层隐藏起来，这样可以减少文件的复杂度。

其次，我们可以将相同类型的对象放置在同一个图层中，这样可以减少重复的图层。

3. 合并实体在CAD软件中，我们经常会遇到需要合并实体的情况，例如在绘制一些复杂的线条或曲线时。

为了减小文件的大小，我们可以使用“PEDIT”命令将这些实体合并成一个。

选择需要合并的对象，然后输入“PEDIT”命令，选择“合并”选项，CAD软件将会自动将这些实体合并成一个。

4. 精简文字文字是CAD图形中常见的一个元素，它们通常占用较大的空间。

为了减小文件的大小，我们可以选择合适的字体和字号，并将文字转换成多段线实体。

选择需要精简的文字，然后输入“TXTEXP”命令，选择“多段线”选项，CAD软件将会自动将文字转换成多段线实体。

5. 删除隐藏线在绘制CAD图形时，我们通常会使用隐藏线来表示一些立体结构。

然而，这些隐藏线会占用较多的空间。

为了减小文件的大小，我们可以选择将这些隐藏线删除。

选择需要删除的隐藏线，然后输入“ERASE”命令，CAD软件将会自动将这些隐藏线删除。

6. 优化图形CAD软件通常会在保存文件时对图形进行优化，从而减小文件的大小。

在保存文件时，我们可以选择合适的优化选项来减小文件的大小。

CAD中的图形倒角和圆滑在CAD软件中，图形倒角和圆滑是常用的操作，用于对物体进行修整和美化。

本文将介绍一些常见的图形倒角和圆滑技巧，帮助读者更好地运用AE软件进行设计和建模。

一、图形倒角图形倒角是通过修改物体的边角，使其变为圆角，从而增加物体的美感和安全性。

在CAD软件中，常用的图形倒角方法有以下几种：1. 使用Autodesk的Fillet命令在CAD软件中，可以使用Autodesk的Fillet命令进行图形倒角。

选中需要倒角的边，使用Fillet命令，并设置倒角半径，软件会自动将边角转为圆角。

2. 使用Chamfer命令除了使用Fillet命令，还可以使用Chamfer命令进行图形倒角。

选择需要倒角的边，使用Chamfer命令，并设置倒角距离和角度，软件会自动将边角进行倒角处理。

3. 使用Blend命令Blend命令可以用于对两个曲面进行平滑过渡，也可以用于对边角进行圆角处理。

选择需要倒角的边，使用Blend命令，并设置倒角半径，软件会自动将边角转为圆角。

二、图形圆滑图形圆滑是对物体表面进行平滑处理，使其光滑而不呈现锐利的边角。

在CAD软件中，常用的图形圆滑方法有以下几种：1. 使用Fillet命令除了可以用于图形倒角，Fillet命令也可以用于图形圆滑。

选中需要圆滑的边，使用Fillet命令，并设置圆滑半径，软件会自动将边角转为圆滑曲线。

2. 使用Blend命令Blend命令不仅可以用于图形倒角，还可以用于图形圆滑。

选择需要圆滑的边，使用Blend命令，并设置圆滑半径，软件会自动将边角转为圆滑曲线。

3. 使用Smooth命令Smooth命令可以对物体表面进行平滑处理，使其呈现出光滑的效果。

选择需要进行平滑处理的物体，使用Smooth命令，并设置平滑参数，软件会自动对物体表面进行平滑处理。

三、倒角和圆滑的注意事项在进行图形倒角和圆滑操作时，需要注意以下几点：1. 确定合适的倒角半径或圆滑半径，以避免物体形状过于变形或损坏。

CAD图形排布布局技巧CAD（Computer-Aided Design，计算机辅助设计）软件是一种常用于绘制、设计和编辑图形的工具。

在CAD软件中，图形排布布局是一个重要的环节，它对于设计效果和工作效率都有着重要的影响。

本文将介绍一些CAD图形排布布局的技巧，帮助读者提高设计效果，提升工作效率。

1. 尺寸和比例在进行图形排布布局之前，首先需要确定好尺寸和比例。

尺寸的确定要根据实际需求和设计要求进行，可以使用CAD软件的测量工具来准确测量并设定图形的尺寸。

比例的确定要根据整体布局的要求进行，可以根据实际比例进行排布，也可以根据设计需求调整比例。

2. 图层管理在进行图形排布布局时，图层管理是一个重要的环节。

使用CAD软件的图层管理功能可以将不同的图形放置在不同的图层上，方便进行管理和编辑。

可以根据需要创建多个图层，并设定不同的颜色和线型，在进行图形排布布局时，可以通过图层的开关来控制显示和隐藏不同的图形。

3. 对齐和等距在图形排布布局时，对齐和等距是两个常用的技巧。

使用CAD软件的对齐工具可以将图形的边缘或中心对齐，保持整体布局的统一。

使用等距工具可以保持图形之间的间距一致，使得整体布局更加均衡。

可以通过选择对齐和等距的方式，对图形进行快速且准确的排布。

4. 使用辅助线和基准点在进行图形排布布局时，使用辅助线和基准点是非常有帮助的。

可以使用CAD软件的辅助线工具绘制辅助线，用来参考和对齐图形。

可以选择一些关键的基准点，如图形的中心点或边缘点，作为排布的参考点，以保持图形的位置和大小一致。

5. 重复和复制在进行图形排布布局时，使用重复和复制是提高工作效率的重要技巧。

可以使用CAD软件的复制工具复制图形，然后通过拖拽或指定距离的方式进行放置，将相同的图形快速排布在不同的位置上。

可以使用复制的方式，省去重复绘制和调整的时间，提高工作效率。

6. 编组和组织在进行图形排布布局时，使用编组和组织是一个有效的技巧。

cad图形比例如何设置成1:100cad图形的比例可以设置成很多种，有的图纸会用到1：100。

很多刚学习的新手小伙伴可能还不知道，下面是店铺带来关于cad图形比例如何设置成1:100的内容，希望可以让大家有所收获!cad图形比例设置成1:100的方法一1.命令: _scale选择对象: 指定对角点: 找到 1 个指定基点:指定比例因子或 [复制(C)/参照(R)] <14.6148>: .0022.按图片设置cad图形比例设置成1:100的方法二1.把图纸全部选中，包括图框。

然后执行SC缩放命令——指定缩放基点(任意点都可以)——输入缩放比例因子，这里输入0.5。

这时你的图纸就由1：:200改成了1:100.2.由于你把图纸缩小了一倍，标注肯定也会变化，这时你把标注样式里面的测量单位比例因子改为2就行了。

执行“格式”——标注样式——主单位——测量单位比例——修改为2——最后确定。

cad图形比例设置成1:100的方法三1、点击打开桌面CAD快捷方式，软件打开以后，点击上面菜单栏里面的格式按钮。

2、点击格式按钮出现下拉菜单，移动鼠标在格式菜单的下拉菜单下面找到标注样式菜单，然后用鼠标点击打开标注样式菜单。

3、点击标注样式菜单以后，标注样式管理器出现，在窗口的左边点击选择要修改的标注样式，然后点击右边的修改按钮进行修改。

4、点击修改按钮以后，进入修改标注样式窗口，点击选择窗口上面的主单位按钮。

5、点击主单位按钮以后，进入主单位的修改窗口，在下面找到比例因子栏，在栏里面移动上下箭头来选择要设置的比例因子值这里测量单位中的比例因子改为100，设置好以后点击下面的确定按钮设定完成。

CAD调整图形位置与大小的技巧CAD（计算机辅助设计）软件是广泛应用于建筑、机械、电子等领域的设计工具。

在使用CAD软件进行设计时，调整图形的位置和大小是非常重要的操作。

本文将介绍一些CAD调整图形位置和大小的技巧，帮助您更好地利用这一强大工具。

1. 移动图形位置要调整CAD中图形的位置，可使用移动（MOVE）命令。

选择需要移动的图形，然后输入MOVE命令，在提示框中指定基点和移动目标点。

通过指定这两个点，可以将图形精确移动到所需位置。

如果需要将图形移动到特定的距离或角度上，可以使用DX、DY和ROTATE等参数。

2. 缩放图形大小调整图形的大小，可以使用缩放（SCALE）命令。

选择需要缩放的图形，然后输入SCALE命令，在提示框中指定缩放的基点和缩放比例。

通过指定缩放比例，可以按比例放大或缩小图形。

如果需要在水平和垂直方向上使用不同的缩放比例，可以使用DX和DY参数。

3. 旋转图形角度要旋转CAD图形的角度，可以使用旋转（ROTATE）命令。

选择需要旋转的图形，然后输入ROTATE命令，在提示框中指定旋转的基点和旋转角度。

通过指定旋转角度，可以将图形按照所需角度进行旋转。

如果需要围绕某个点旋转图形，可以使用BASEPOINT参数。

4. 修剪和延伸图形CAD软件还提供了修剪（TRIM）和延伸（EXTEND）命令，用于修剪或延伸图形的边界。

修剪命令用于删除图形之间的重叠部分，而延伸命令用于延长图形的边界线。

这些命令可以帮助您快速准确地调整图形的形状和大小。

5. 复制和阵列图形复制（COPY）和阵列（ARRAY）命令是在CAD中复制和重复图形的常用工具。

复制命令用于创建图形的副本，可以选择指定副本的位置。

阵列命令用于创建图形的多个副本，可以按照指定的模式和数量进行排列。

这些命令可以帮助您快速创建多个相似的图形。

6. 对齐和分布图形CAD软件还提供了对齐（ALIGN）和分布（DISTRIBUTE）命令，用于调整图形的位置和间距。
