CAD图形编辑命令

CAD中常用的属性和编辑快捷键命令有哪些在CAD软件中，常用的属性和编辑快捷键命令对于提高绘图效率和准确性非常重要。

本文将为您介绍一些常见的CAD属性和编辑命令，帮助您更好地利用CAD软件进行工作。

一、CAD属性命令1. 图层属性（Layer Properties）：这个命令可以设置图层的名称、颜色、线型、线宽等属性。

通过设置不同的图层属性，您可以更好地控制绘图的外观和布局。

2. 实体属性（Properties）：这个命令可以查看和修改已选实体的属性，如颜色、线型、线宽、填充等。

您可以通过实体属性命令，对不同的实体进行个性化的设置。

3. 可编辑文本属性（Mtext Properties）：这个命令用于设置多行文本的属性，如字体、高度、对齐方式等。

通过可编辑文本属性命令，您可以更好地控制多行文本的显示效果。

4. 标注样式属性（Dimension Style）：这个命令用于设置标注的样式，如箭头类型、文字样式、标尺样式等。

通过标注样式属性命令，您可以根据需要调整标注的显示效果。

二、CAD编辑命令1. 移动（Move）：这个命令可以将选中的实体从一个位置移动到另一个位置。

您可以指定移动的距离和方向，也可以通过拖动鼠标来进行移动操作。

2. 复制（Copy）：这个命令可以复制选中的实体并粘贴到另一个位置。

您可以指定复制的数量和间距，也可以通过拖动鼠标来进行复制操作。

3. 旋转（Rotate）：这个命令可以将选中的实体绕指定点或指定轴旋转一定角度。

您可以通过输入角度或选择参考点来进行旋转操作。

4. 缩放（Scale）：这个命令可以按比例调整选中实体的大小。

您可以指定缩放的比例因子或选择基准点进行缩放操作。

5. 镜像（Mirror）：这个命令可以以指定的轴线为镜像轴，将选中的实体进行镜像翻转。

通过镜像命令，可以方便地创建对称图形。

6. 偏移（Offset）：这个命令可以在选中的实体周围创建一个与原实体等距离的平行实体。

如何在CAD中编辑图形CAD（计算机辅助设计）软件被广泛应用于各个行业，用于设计和绘制各种图形。

在CAD中编辑图形是非常常见且重要的操作。

本文将介绍一些常用的CAD编辑技巧，以帮助读者更高效地编辑图形。

1. 移动图形：在CAD中移动图形是一项常见的操作。

选中要移动的图形，然后使用移动命令（通常是"M"键）或在工具栏上找到相应的图标。

在命令行中输入移动距离和方向，或直接在图形上点选基准点和目标点来移动图形。

2. 缩放图形：缩放图形是调整图形大小的关键操作之一。

选中要缩放的图形，然后使用缩放命令（通常是"Z"键）或在工具栏上找到相应的图标。

在命令行中输入比例因子，或在图形上点选基准点和目标点来缩放图形。

注意，缩放操作会影响图形的比例关系。

3. 旋转图形：旋转图形是改变图形方向的重要操作。

选中要旋转的图形，然后使用旋转命令（通常是"R"键）或在工具栏上找到相应的图标。

在命令行中输入旋转角度，或在图形上点选基准点和旋转点来旋转图形。

4. 复制图形：复制图形是在CAD中常用的操作之一。

选中要复制的图形，然后使用复制命令（通常是"C"键）或在工具栏上找到相应的图标。

在命令行中输入复制距离和方向，或在图形上点选基准点和目标点来复制图形。

5. 剪切图形：剪切图形是裁剪图形的常用操作。

选中要剪切的图形，然后使用剪切命令（通常是"TR"键）或在工具栏上找到相应的图标。

在命令行中输入剪切线或在图形上进行点选，选择要留下的部分来剪切图形。

6. 偏移图形：偏移图形是在CAD中创建平行线段的一种常用方法。

选中要偏移的图形，然后使用偏移命令（通常是"O"键）或在工具栏上找到相应的图标。

在命令行中输入偏移距离和方向，或在图形上点选参考点和目标点来进行偏移图形。

7. 修剪和延伸图形：修剪和延伸图形是用于调整图形边界的重要操作。

CAD中的编辑命令详解CAD（Computer-Aided Design）是一种广泛应用于工程和设计领域的计算机辅助设计软件。

在CAD软件中，编辑命令是非常重要的工具，能够帮助用户对图形进行修改和调整。

本文将详细介绍一些常用的CAD编辑命令，帮助读者更好地利用这些命令来完成设计工作。

1. 移动命令（MOVE）移动命令允许用户将图形对象在绘图区域内进行平移。

使用此命令，用户只需选中要移动的对象，然后指定移动的起点和终点即可完成移动操作。

移动命令非常有用，可以帮助用户在设计过程中进行调整和布局。

2. 复制命令（COPY）复制命令与移动命令类似，区别在于复制命令在移动对象的同时还在原位置留下了一份相同的副本。

用户只需选中要复制的对象，并指定复制的目标点即可完成复制操作。

复制命令可以帮助用户快速创建多个相似的对象，提高工作效率。

3. 偏移命令（OFFSET）偏移命令允许用户在图形对象的边界上创建平行线或曲线。

用户只需选中要偏移的对象，并指定偏移的距离和方向即可完成偏移操作。

偏移命令常用于设计中的对称性操作，可以帮助用户快速创建对称的图形。

4. 旋转命令（ROTATE）旋转命令可以帮助用户将选定的图形对象按照指定的角度进行旋转。

用户只需选中要旋转的对象，并指定旋转的起点和旋转角度即可完成旋转操作。

旋转命令经常在设计中用于调整和摆放对象的方向和角度。

5. 缩放命令（SCALE）缩放命令可以帮助用户按照指定的比例因子对图形对象进行缩放。

用户只需选中要缩放的对象，并指定缩放的参考点和缩放比例即可完成缩放操作。

缩放命令广泛应用于设计中的尺寸调整和比例变换。

6. 镜像命令（MIRROR）镜像命令可以帮助用户以选定的对象为轴线，在图形内进行镜像翻转。

用户只需选中要镜像的对象，并指定镜像的轴线即可完成镜像操作。

镜像命令常用于设计中的对称性操作，可以减少重复绘制相似的对象。

7. 剪切命令（TRIM）剪切命令可以帮助用户在图形对象的交点处对其进行剪切。

CAD最常用命令大全(实用版)-cad常用命令-cad常见命令一、绘图命令L：绘制直线。

输入L后，按回车键，然后指定直线的起点和终点，或者输入坐标值。

可以连续绘制多条直线，直到按回车键结束。

ML：绘制多段线。

输入ML后，按回车键，然后指定多段线的起点和下一个顶点，或者输入坐标值。

可以连续绘制多个顶点，直到按回车键结束。

多段线可以是直线或者曲线，也可以是闭合或者开放的。

PL：绘制多边形。

输入PL后，按回车键，然后指定多边形的中心点和半径，或者输入坐标值。

然后输入多边形的边数，或者选择一个选项。

多边形可以是正多边形或者不规则多边形。

PE：编辑多段线或者多边形。

输入PE后，按回车键，然后选择要编辑的多段线或者多边形。

然后选择一个选项，如添加顶点、删除顶点、挪移顶点、改变宽度等。

SPL：绘制样条曲线。

输入SPL后，按回车键，然后指定样条曲线的起点和下一个控制点，或者输入坐标值。

可以连续指定多个控制点，直到按回车键结束。

样条曲线是一种平滑的曲线，可以通过控制点来调整其形状。

SPE：编辑样条曲线。

输入SPE后，按回车键，然后选择要编辑的样条曲线。

然后选择一个选项，如添加控制点、删除控制点、挪移控制点等。

XL：绘制射线或者延长线。

输入XL后，按回车键，然后选择一个选项：X表示射线，L表示延长线。

然后指定射线或者延长线的起点和方向，或者输入坐标值。

射线是一种无限长的直线，惟独一个端点；延长线是一种从已有直线延伸出来的直线。

A：绘制圆弧。

输入A后，按回车键，然后选择一个选项：3P表示通过三个点确定圆弧；C表示通过圆心和两个端点确定圆弧；S表示通过起点、端点和半径确定圆弧；E表示通过起点、端点和包含角确定圆弧；D表示通过起点、端点和方向确定圆弧。

C：绘制圆。

输入C后，按回车键，然后指定圆的中心点和半径，或者输入坐标值。

也可以选择一个选项：2P表示通过两个点确定圆；3 P表示通过三个点确定圆；TTR表示通过两条切线和半径确定圆；TTT表示通过三条切线确定圆。

使用CAD中的修改命令在CAD软件中，有许多强大的功能和工具，可以帮助设计师和工程师轻松完成各种任务。

其中，修改命令是CAD中最常用的功能之一。

通过修改命令，用户可以对已经绘制的图形进行各种修改和编辑，以满足不同的设计需求。

一、移动命令移动命令是CAD中最基本且常用的修改命令之一。

通过该命令，用户可以将已经绘制好的图形（如线段、多段线、圆弧等）按照需要进行平行移动。

使用移动命令时，首先需要选择要移动的图形，然后指定移动的基点和目标点。

CAD会根据指定的基点和目标点之间的距离和方向，将图形移动到新的位置。

二、复制命令复制命令是CAD中用于复制已绘制图形的命令。

通过复制命令，用户可以将已有的图形进行复制并粘贴到其他位置，以便快速生成相似的图形。

使用复制命令时，首先需要选择要复制的图形，然后指定复制的基点和目标点。

CAD会根据指定的基点和目标点之间的距离和方向，在目标点处生成一个与原图形相似的副本。

三、旋转命令旋转命令是CAD中用于旋转已绘制图形的命令。

通过旋转命令，用户可以将已有的图形按照旋转角度进行旋转，以满足不同的设计需求。

使用旋转命令时，首先需要选择要旋转的图形，然后指定旋转的基点和旋转角度。

CAD会根据指定的基点和旋转角度，将图形进行旋转操作。

四、拉伸命令拉伸命令是CAD中用于拉伸已绘制图形的命令。

通过拉伸命令，用户可以将已有的图形进行拉伸操作，以改变其大小和形状。

使用拉伸命令时，首先需要选择要拉伸的图形，然后指定拉伸的基点和目标点。

CAD会根据指定的基点和目标点之间的距离和方向，将图形进行拉伸操作。

五、修剪命令修剪命令是CAD中用于修剪图形的命令。

通过修剪命令，用户可以将图形按照需要进行裁剪，以实现图形的修整和修改。

使用修剪命令时，首先需要选择要修剪的图形，然后指定修剪的范围。

CAD会根据指定的修剪范围，将图形进行裁剪操作，将超出范围的部分删除。

六、延伸命令延伸命令是CAD中用于延伸图形的命令。

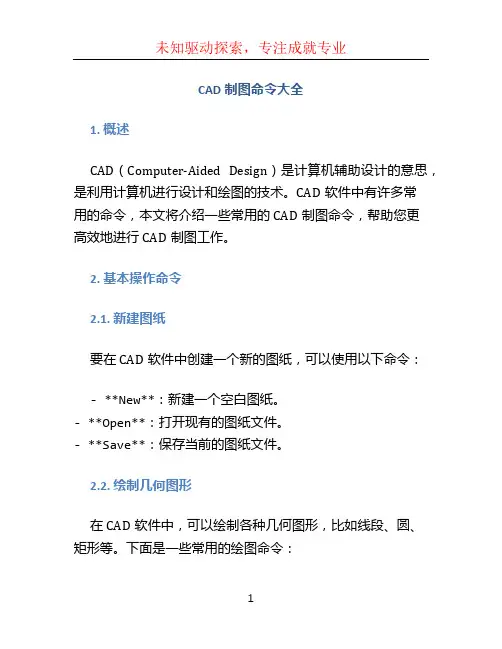

CAD制图命令大全1. 概述CAD（Computer-Aided Design）是计算机辅助设计的意思，是利用计算机进行设计和绘图的技术。

CAD软件中有许多常用的命令，本文将介绍一些常用的CAD制图命令，帮助您更高效地进行CAD制图工作。

2. 基本操作命令2.1. 新建图纸要在CAD软件中创建一个新的图纸，可以使用以下命令：- **New**：新建一个空白图纸。

- **Open**：打开现有的图纸文件。

- **Save**：保存当前的图纸文件。

2.2. 绘制几何图形在CAD软件中，可以绘制各种几何图形，比如线段、圆、矩形等。

下面是一些常用的绘图命令：- **Line**：绘制直线。

- **Circle**：绘制圆。

- **Rectangle**：绘制矩形。

- **Polygon**：绘制多边形。

- **Arc**：绘制弧线。

2.3. 编辑图形在CAD软件中，可以对已绘制的图形进行编辑操作，比如移动、旋转、缩放等。

以下是一些常用的编辑命令：- **Move**：移动选定的图形或图形对象。

- **Rotate**：旋转选定的图形或图形对象。

- **Scale**：对选定的图形或图形对象进行缩放操作。

- **Mirror**：镜像选定的图形或图形对象。

- **Stretch**：对选定的图形或图形对象进行拉伸操作。

2.4. 标注和尺寸在CAD制图中，标注和尺寸是非常重要的，以下是一些常用的标注和尺寸命令：- **Dimension**：创建线性尺寸。

- **Leader**：创建注释或标注线。

- **Text**：添加文本注释。

- **Hatch**：填充闭合图形区域。

2.5. 图层管理图层是CAD制图中的重要概念，它可以帮助我们组织和管理图纸中的图形。

以下是一些常用的图层管理命令：- **Layer**：创建、修改和管理图层。

- **Linetype**：设置线型。

- **Color**：设置图层或图形的颜色。

CAD快速选择与编辑命令在使用CAD软件进行建模和设计时，掌握快速选择和编辑命令是非常重要的。

这些命令可以帮助用户快速选择和修改需要的元素，提高工作效率。

本文将介绍一些常用的CAD快速选择和编辑命令，以帮助读者更好地使用CAD软件。

1. 快速选择命令快速选择命令是CAD软件中非常实用的一个功能，可以根据一定的条件快速选择所需的元素。

我们可以通过以下方式来使用快速选择命令：- 单击工具栏中的“选择”图标，或者使用快捷键“S”来调用快速选择命令。

- 在命令行中输入“SELECT”，然后按回车键。

在调用快速选择命令后，屏幕会弹出一个“选择”窗口，用户可以根据需要设置选择条件。

常用的选择条件有：- 单击“选择窗口”按钮，然后拖动鼠标来画一个选择框，选择框内的元素将被选中。

- 单击“选择交叉窗口”按钮，然后拖动鼠标来画一个交叉选择框，该选择框与选中元素的边界相交的元素将被选中。

- 单击“选择多边形”按钮，然后依次单击鼠标指定多边形的各个顶点，多边形内的元素将被选中。

- 单击“选择对象”按钮，然后依次单击鼠标指定需要选择的元素，用于快速选择单个元素。

除了以上的选择条件，还可以通过设置过滤条件来筛选需要的元素。

例如，可以通过选择指定层、颜色、线型等来选择特定的元素。

2. 编辑命令在CAD软件中，编辑命令可以帮助用户修改已绘制的图形元素，包括移动、复制、删除、修改属性等操作。

以下是几个常用的编辑命令：- 移动命令（MOVE）：该命令可以将选中的元素在平面上按照指定的距离和方向进行移动。

用户只需选择需要移动的元素，然后指定移动的目标位置即可。

- 复制命令（COPY）：该命令可以将选中的元素进行复制，生成一个与原元素相同的副本。

用户只需选择需要复制的元素，然后指定复制的目标位置即可。

- 拉伸命令（STRETCH）：该命令可以改变选中元素的形状和长度。

用户只需选择需要拉伸的元素，然后指定拉伸的起点和终点即可。

- 缩放命令（SCALE）：该命令可以按照比例因子来缩放选中的元素。

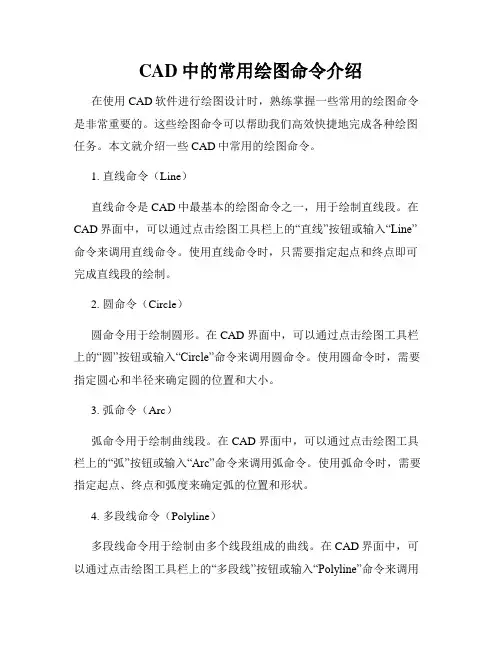

CAD中的常用绘图命令介绍在使用CAD软件进行绘图设计时，熟练掌握一些常用的绘图命令是非常重要的。

这些绘图命令可以帮助我们高效快捷地完成各种绘图任务。

本文就介绍一些CAD中常用的绘图命令。

1. 直线命令（Line）直线命令是CAD中最基本的绘图命令之一，用于绘制直线段。

在CAD界面中，可以通过点击绘图工具栏上的“直线”按钮或输入“Line”命令来调用直线命令。

使用直线命令时，只需要指定起点和终点即可完成直线段的绘制。

2. 圆命令（Circle）圆命令用于绘制圆形。

在CAD界面中，可以通过点击绘图工具栏上的“圆”按钮或输入“Circle”命令来调用圆命令。

使用圆命令时，需要指定圆心和半径来确定圆的位置和大小。

3. 弧命令（Arc）弧命令用于绘制曲线段。

在CAD界面中，可以通过点击绘图工具栏上的“弧”按钮或输入“Arc”命令来调用弧命令。

使用弧命令时，需要指定起点、终点和弧度来确定弧的位置和形状。

4. 多段线命令（Polyline）多段线命令用于绘制由多个线段组成的曲线。

在CAD界面中，可以通过点击绘图工具栏上的“多段线”按钮或输入“Polyline”命令来调用多段线命令。

使用多段线命令时，需要依次指定每个线段的端点，然后按Enter键结束。

5. 偏移命令（Offset）偏移命令用于在图形上创建平行的曲线或线段。

在CAD界面中，可以通过点击绘图工具栏上的“偏移”按钮或输入“Offset”命令来调用偏移命令。

使用偏移命令时，需要指定要偏移的对象和偏移的距离，然后选择偏移的方向。

6. 截断命令（Trim）截断命令用于修剪图形中的线段或弧段。

在CAD界面中，可以通过点击编辑工具栏上的“截断”按钮或输入“Trim”命令来调用截断命令。

使用截断命令时，需要选择要截断的对象和修剪的边界。

7. 伸展命令（Extend）伸展命令用于延长图形中的线段或弧段。

在CAD界面中，可以通过点击编辑工具栏上的“伸展”按钮或输入“Extend”命令来调用伸展命令。

CAD常用命令表大全在当今的设计领域，CAD（计算机辅助设计）软件已经成为不可或缺的工具。

无论是建筑设计、机械设计还是电子电路设计，熟练掌握CAD 的常用命令能够大大提高工作效率和设计质量。

下面为大家整理了一份较为全面的 CAD 常用命令表。

一、绘图命令1、｀LINE`（直线）：用于绘制直线段。

输入命令后，指定起点和终点即可绘制一条直线。

2、｀CIRCLE`（圆）：绘制圆形。

可以通过指定圆心和半径、直径，或者选择其他绘制方式如三点画圆等。

3、｀ARC`（圆弧）：创建圆弧。

可通过指定起点、终点、圆心等方式来绘制。

4、｀RECTANG`（矩形）：快速绘制矩形，可指定矩形的两个对角点。

5、｀POLYGON`（正多边形）：绘制正多边形，需要指定边数和中心点。

二、修改命令1、｀ERASE`（删除）：选择要删除的对象并执行该命令。

2、｀COPY`（复制）：复制选定的对象，可以指定基点和位移。

3、｀MIRROR`（镜像）：以指定的镜像线为对称轴，创建对象的镜像副本。

4、｀OFFSET`（偏移）：创建与选定对象平行的新对象，距离由指定的偏移量决定。

5、｀ROTATE`（旋转）：围绕指定的基点旋转对象。

三、编辑命令1、｀TRIM`（修剪）：以其他对象作为边界，修剪掉选定对象多余的部分。

2、｀EXTEND`（延伸）：将对象延伸到指定的边界。

3、｀FILLET`（圆角）：在两条直线或曲线之间创建圆角。

4、｀CHAMFER`（倒角）：为两条直线或多段线的相交处创建倒角。

四、标注命令1、｀DIMLINEAR`（线性标注）：用于标注水平或垂直的线性尺寸。

2、｀DIMALIGNED`（对齐标注）：标注与指定方向平行的尺寸。

3、｀DIMRADIUS`（半径标注）：标注圆或圆弧的半径。

4、｀DIMDIAMETER`（直径标注）：标注圆或圆弧的直径。

五、图层命令1、｀LAYER`（图层特性管理器）：管理图层的属性，如名称、颜色、线型、线宽等。

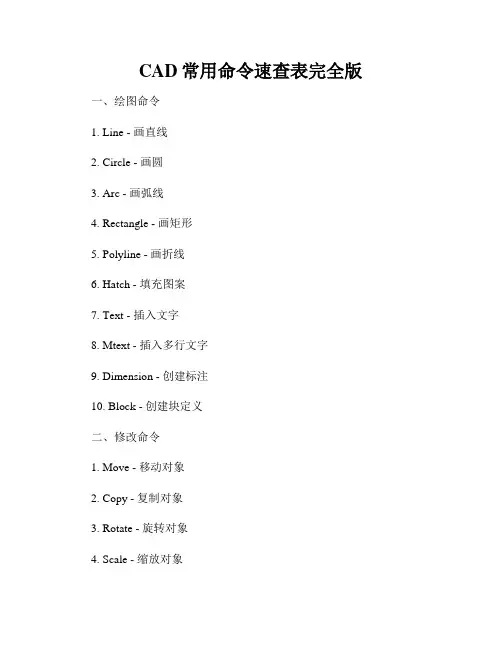

CAD常用命令速查表完全版一、绘图命令1. Line - 画直线2. Circle - 画圆3. Arc - 画弧线4. Rectangle - 画矩形5. Polyline - 画折线6. Hatch - 填充图案7. Text - 插入文字8. Mtext - 插入多行文字9. Dimension - 创建标注10. Block - 创建块定义二、修改命令1. Move - 移动对象2. Copy - 复制对象3. Rotate - 旋转对象4. Scale - 缩放对象5. Mirror - 镜像对象6. Trim - 修剪对象7. Extend - 延伸对象8. Offset - 偏移对象9. Array - 创建阵列三、查询命令1. ID - 选择并显示对象的属性2. List - 显示对象的详细信息3. Distance - 测量两点之间的距离4. Area - 测量区域的面积5. Properties - 显示对象的属性6. Inquiry - 查询对象的信息四、显示命令1. Zoom - 缩放视图2. Pan - 平移视图3. Orbit - 旋转视图4. Regen - 重新生成图像5. Plot - 打印输出五、图层命令1. Layer - 创建、管理图层2. Linetype - 创建、管理线型3. Color - 设置对象的颜色4. Lineweight - 设置对象的线宽六、编辑命令1. Undo - 撤销操作2. Redo - 重做操作3. Erase - 删除对象4. Purge - 清除未使用的图形元素5. Break - 打断对象6. Join - 连接对象7. Explode - 拆分复合对象8. Align - 对齐对象9. Stretch - 拉伸对象七、尺寸命令1. Dimlinear - 线性标注2. Dimangular - 角度标注3. Dimradius - 半径标注4. Dimaligned - 对齐标注5. Dimstyle - 设置标注样式八、实体命令1. Solid - 创建实体2. Surface - 创建表面3. Region - 创建区域4. Sweep - 创建扫掠体5. Loft - 创建放样体九、块命令1. Block - 创建块定义2. Insert - 插入块定义3. Explode - 拆散块十、多视图命令1. Viewport - 创建视口2. Model - 建立模型空间3. Paper - 建立图纸空间4. Layout - 创建布局页十一、单位命令1. Units - 设置图形单位2. Scale - 缩放对象尺寸十二、设置命令1. Options - 设置CAD选项2. Preferences - 设置偏好设置3. System - 系统设置以上是CAD常用命令速查表的完全版，通过掌握这些命令，您可以更加高效地使用CAD软件完成绘图和设计任务。

CAD常用命令表大全CAD软件是一种应用广泛的计算机辅助设计工具，它可以帮助工程师和设计师更高效地进行设计和绘图工作。

为了能够更好地使用CAD 软件，掌握一些常用的CAD命令是至关重要的。

本文将为您提供一份CAD常用命令表大全，希望能够帮助您更好地运用CAD进行工作。

一、绘图命令1. 线（Line）：用于绘制直线段。

2. 圆（Circle）：用于绘制圆。

3. 弧（Arc）：用于绘制圆弧。

4. 矩形（Rectangle）：用于绘制矩形。

5. 多段线（Polyline）：用于绘制由多个线段构成的复杂图形。

6. 椭圆（Ellipse）：用于绘制椭圆。

7. 多边形（Polygon）：用于绘制多边形。

8. 曲线（Spline）：用于绘制光滑曲线。

二、修改命令1. 移动（Move）：用于移动图形或对象。

2. 复制（Copy）：用于复制图形或对象。

3. 旋转（Rotate）：用于旋转图形或对象。

4. 缩放（Scale）：用于缩放图形或对象。

5. 镜像（Mirror）：用于镜像翻转图形或对象。

6. 阵列（Array）：用于创建图形或对象的阵列副本。

7. 偏移（Offset）：用于创建图形或对象的平行副本。

8. 修剪（Trim）：用于修剪图形或对象。

9. 伸展（Stretch）：用于拉伸图形或对象。

10. 斜切（Rotate）：用于斜切图形或对象。

三、绘图辅助命令1. 网格（Grid）：用于显示/隐藏绘图网格。

2. 构造线（Construction Line）：用于绘制辅助线。

3. 标尺（Ruler）：用于显示/隐藏标尺。

4. 捕捉（Snap）：用于捕捉到网格点或对象端点。

5. 比例（Scale）：用于按比例缩放或放大图形。

6. 条件限制（Constraint）：用于设置和管理图形的约束条件。

四、图层管理命令1. 图层（Layer）：用于创建、编辑和管理图层。

2. 冻结（Freeze）：用于冻结/解冻图层。

3. 锁定（Lock）：用于锁定/解锁图层。

CAD快捷键命令大全及使用技巧CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于工程、建筑和制图领域的设计软件。

通过使用CAD，设计师可以更加高效地进行设计和绘图工作。

在CAD软件中，快捷键命令是提高工作效率的关键。

本文将为您介绍一些常用的CAD快捷键命令，以及它们的使用技巧。

1.选择命令- "L"：选择直线工具。

按下L键后，可以直接绘制一条直线，无需通过工具栏或菜单进行选择。

- "C"：选择圆工具。

按下C键后，可以直接绘制一个圆。

- "R"：选择矩形工具。

按下R键后，可以直接绘制一个矩形。

2.编辑命令- "E"：编辑命令。

按下E键后，可以对已绘制的图形进行编辑，如移动、旋转、缩放等操作。

- "M"：移动命令。

按下M键后，可以选择需要移动的图形，然后指定移动的距离和方向。

- "R"：旋转命令。

按下R键后，可以选择需要旋转的图形，然后指定旋转的角度。

3.绘图命令- "L"：绘制直线命令。

按下L键后，可以直接开始绘制一条直线。

- "C"：绘制圆命令。

按下C键后，可以直接开始绘制一个圆。

- "R"：绘制矩形命令。

按下R键后，可以直接开始绘制一个矩形。

4.显示命令- "Z"：缩放命令。

按下Z键后，可以选择需要缩放的图形，然后指定缩放的比例。

- "P"：平移命令。

按下P键后，可以选择需要平移的图形，然后指定平移的距离和方向。

- "O"：旋转命令。

按下O键后，可以选择需要旋转的图形，然后指定旋转的角度。

5.其他命令- "B"：偏移命令。

按下B键后，可以选择需要偏移的图形，然后指定偏移的距离和方向。

- "H"：镜像命令。

CAD中的图形修改和调整CAD是计算机辅助设计的缩写，是一种常用于工程设计和制图的软件。

在使用CAD软件时，图形的修改和调整是非常重要的部分。

本文将重点介绍CAD中图形的修改和调整技巧，帮助读者更好地应用CAD软件。

1. 移动图形：要移动一个图形，首先选择图形，使用移动命令，然后选择基点，即图形的一个端点或中心点。

接下来，选择移动的目标点，然后确定。

图形将被移动到目标点的位置。

2. 缩放图形：通过缩放命令可以改变图形的尺寸。

选择要进行缩放的图形，然后选择基点，即缩放的中心点。

接下来，选择缩放的目标点或直接输入缩放比例。

确定后，图形将按照指定的比例进行缩放。

3. 旋转图形：旋转命令用于改变图形的方向。

选择要进行旋转的图形，然后选择旋转的基点，即旋转的中心。

接下来，选择旋转的目标点或直接输入旋转角度。

确定后，图形将按照指定的角度进行旋转。

4. 镜像图形：通过镜像命令可以创建图形的镜像副本。

选择要进行镜像的图形，然后选择镜像的基线，即镜像轴线。

接下来，选择镜像的目标点或直接输入镜像比例。

确定后，图形将被镜像并生成镜像副本。

5. 拉伸图形：拉伸命令用于改变图形的形状。

选择要进行拉伸的图形，然后选择拉伸的基点，即拉伸的起始点。

接下来，选择拉伸的目标点或直接输入拉伸距离。

确定后，图形将按照指定的距离进行拉伸。

6. 修剪图形：修剪命令用于删除图形中多余的部分。

选择要进行修剪的图形，然后选择修剪的边界。

接下来，确定修剪的方式，可以是单个对象修剪、互相修剪或延伸修剪。

确定后，被修剪的部分将被删除。

除了以上介绍的基本操作外，CAD还提供了许多高级的图形修改和调整工具，如倒角、切割、阵列等。

这些工具可以帮助用户更加灵活地进行图形编辑。

在使用CAD软件时，图形的修改和调整是一个不可或缺的过程。

通过掌握上述的操作技巧，读者可以轻松地进行CAD图形的编辑。

同时，为了更好地应用CAD软件，建议读者利用CAD教程和实践来提升自己的技能。

CAD快速编辑矢量图形的方法CAD（Computer-Aided Design）是一种广泛应用于工程设计和制图的软件。

它可以帮助用户创建、编辑和分析矢量图形。

而在CAD中，矢量图形的编辑是非常重要的一项技能。

本文将为大家介绍一些CAD快速编辑矢量图形的方法，帮助用户提高工作效率。

1. 移动对象：在CAD中，移动对象是一种常见的编辑操作。

你可以使用移动命令（MOVE）来选择一个或多个对象，并将其移动到新的位置。

在命令行中输入MOVE，然后选择需要移动的对象，接着指定一个基点和目标点即可完成移动操作。

2. 缩放对象：缩放是调整矢量图形大小的一个重要操作。

使用缩放命令（SCALE），你可以选择一个或多个对象，并按照指定的比例调整它们的大小。

在命令行中输入SCALE，然后选择需要缩放的对象，接着指定基点和缩放比例即可完成缩放操作。

3. 旋转对象：旋转是改变矢量图形方向的一种常见操作。

使用旋转命令（ROTATE），你可以选择一个或多个对象，并按照指定的角度旋转它们。

在命令行中输入ROTATE，然后选择需要旋转的对象，接着指定一个基点和旋转角度即可完成旋转操作。

4. 复制对象：复制是在CAD中快速创建相似对象的一种有效方式。

使用复制命令（COPY），你可以选择一个或多个对象，并将其复制到新的位置。

在命令行中输入COPY，然后选择需要复制的对象，接着指定一个基点和目标点即可完成复制操作。

5. 偏移对象：偏移是在CAD中快速创建平行线和平移对象的一种有用操作。

使用偏移命令（OFFSET），你可以选择一个或多个对象，并指定一个偏移距离。

CAD会自动创建一个与原始对象平行且距离一致的新对象。

在命令行中输入OFFSET，然后选择需要偏移的对象，接着指定一个偏移距离即可完成偏移操作。

6. 修改对象属性：CAD还提供了许多可以直接修改对象属性的编辑命令。

例如，你可以使用修剪命令（TRIM）来修剪一个或多个对象的某个部分。

CAD教程第4章-平面图形编辑命令在绘图过程中，经常需要调整图形对象的位置、形状等。

AutoCAD 提供了功能强大的编辑命令，可以对图形进行删除、移动、复制、旋转、拉伸、镜像、倒角、圆角、修剪、阵列等操作，还提供了利用图形对象的关键点快速移动、复制、旋转、拉伸等功能。

熟练地掌握这些编辑命令，可以使图形的编辑十分方便、快捷，大大提高绘图的效率。

图形编辑命令的输入方法有三种： 1 、【修改】工具栏、2 、【修改】下拉菜单、3 、键盘输入编辑命令的英文名。

一、选择编辑对象的方式输入一条编辑命令之后，应选择编辑对象，系统通常会有如下提示：选择对象：这时光标会变成小方块形状。

可以利用下面介绍的任一种方式选择编辑对象，被选中的实体对象以“醒目”的方式 ( 虚线 ) 显示。

AutoCAD 提供了多种选择对象的方式．主要有以下几种：1 ．拾取方式用光标拾取一个实体。

这种方式只能逐个选择实体。

若选取的实体具有一定的宽度，要单击边界上的点。

2 ．窗口方式用从左到右形成一个矩形窗口的方式选择实体，凡在窗口内完全被包围的实体即被选中，因此一次可以选取多个实体。

3 ．交叉窗口方式用从右到左形成一个矩形窗口的方式选择实体，凡在窗口内完全被包围的实体即被选中中，因此这种方式选取的范围更大。

以上三种方式是系统默认的选择方式。

在“选择对象：”提示下，用光标拾取一点，若选中了一个实体，即为第一种方式，系统提示继续选择对象；若未选中对象（拾取点在屏幕的空白处 ) ，则拾取点自动成为第二或第三种方式矩形窗口的第一个角点，系统提示“指定对角点”。

若第二角点在第一角点的右面，则为第二种方式，矫形窗口显示为实线；否则，为第三种方式，矩形窗口显示为虚线。

4 ．全选方式在“选择对象：”提示下键入 ALL （回车），选取不在已锁定或已经冻结层上的图中所有的实体。

5 ．取消选择方式在“选样对象：”提示下，键入 Undo( 回车 ) 将取消最后一次进行的对象选择操作 .6 ．结束选择方式在“选择对象：”提示下，直接用回车响应，结束对象选择操作，进入指定的编辑操作 .•基本编辑命令•1 、删除命令在绘图过程中，使用删除命令 , 可以删除错误的或不需要的图形对象。

CAD中的图案编辑技巧CAD（Computer-Aided Design，计算机辅助设计）软件是一种广泛应用于工程设计和制造领域的工具。

它可以帮助设计师以图形方式快速创建和编辑复杂的图案。

在CAD软件中，图案编辑是一个重要的功能，可以帮助设计师在设计过程中达到更精确和高效的效果。

以下是一些CAD中常用的图案编辑技巧：1. 镜像对称编辑：镜像对称编辑是一种常用的图案编辑技巧，在CAD中可以轻松实现。

首先，选择要编辑的图案，然后选择镜像轴线，通过拖拽轴线来创建对称轴。

接下来，选择要镜像的对象并按照指示进行操作，即可完成镜像对称编辑。

2. 平移编辑：平移编辑是一种将对象沿指定方向移动的技巧。

在CAD中，可以使用平移命令来实现。

选中要编辑的对象，然后输入平移命令，指定移动的方向和距离，最后按下确定键即可完成平移编辑。

3. 旋转编辑：旋转编辑是一种将对象按指定角度进行旋转的技巧。

在CAD中，可以使用旋转命令来实现。

选择要编辑的对象，然后输入旋转命令，指定旋转的中心点和旋转角度，最后按下确定键即可完成旋转编辑。

4. 缩放编辑：缩放编辑是一种将对象按比例进行放大或缩小的技巧。

在CAD中，可以使用缩放命令来实现。

选中要编辑的对象，然后输入缩放命令，指定缩放的中心点和缩放比例，最后按下确定键即可完成缩放编辑。

5. 数组编辑：数组编辑是一种将对象按照指定规律进行复制和排列的技巧。

在CAD中，可以使用阵列命令来实现。

选择要编辑的对象，然后输入阵列命令，指定复制的次数和排列的方式，最后按下确定键即可完成数组编辑。

6. 倒角编辑：倒角编辑是一种在对象的角上添加一个圆角或斜线的技巧。

在CAD中，可以使用倒角命令来实现。

选中要编辑的对象，然后输入倒角命令，指定倒角的类型和半径，最后按下确定键即可完成倒角编辑。

7. 拉伸编辑：拉伸编辑是一种将对象按指定方向进行拉伸或收缩的技巧。

在CAD中，可以使用拉伸命令来实现。

选择要编辑的对象，然后输入拉伸命令，指定拉伸的方向和距离，最后按下确定键即可完成拉伸编辑。
