******有限公司功 率 计 操 作 规 程编号:1、目的:为保证公司广大员工正确使用功率计,避免仪器和产品因使用不当而造成的损坏,提高产品测试数据的有效性、真实性、准确性。
2、适用范围:用于对产品进行规定的交流功率、电流的测试。
3、略图及各部位名称: 前面板(如图1)1、远端控制状态;2、窗口1/功率显示窗;3、状态指示灯;4、电源开关;5、单位指示灯;6、窗口3/电流显示窗;7、窗口2/电压/功因/频率显示窗;8、功能按键;9、单位及状态指示灯;10、保险丝座;11、输入电压及输出负载端子图1后面板(如图2)图2配线(如图3)使用比流器时(如图4)4、操作4.1 设定传输速率 ( Baudrate )4.1.1 按下[Baud],窗口2 显示 BAUD,窗口3 显示上次设定值,若持续 5 秒没有按键,则回到先前的测量模式。
亦可直接按[Back]键,立即回到测量模式。
4.1.2 根据以下步骤设定所需之数值,例1200:―按下 [1] 此时显示 1 - - -。
―按下 [2] 此时显示 12 - -。
―按下 [0] 此时显示 120 -。
―按下 [0] 此时显示 1200 。
图3图44.1.3 若有错误,按 [Back] 清除前一位数。
4.1.4 若无错误按 [ENTER] 储存数据后,立即回到测量模式。
4.2 设定地址 ( Address )4.2.2 根据以下步骤设定所需之数值,例10:4.2.3 若有错误,按 [Back] 清除前一位数。
4.2.4 若无错误按 [ENTER] 储存数据后,立即回到测量模式。
4.3 设定比压器倍数 ( PT Ratio )4.3.3 若有错误,按 [Back] 清除前一位数。
4.3.4 若无错误按 [ENTER] 储存数据后,立即回到测量模式。
4.4 设定比流器倍数 ( CT Ratio )4.4.3 若有错误,按 [Back] 清除前一位数。
4.4.4 若无错误按 [ENTER] 储存数据后,立即回到测量模式。
常用电工仪器仪表使用方法常用电工仪器仪表使用方法1. 万用表(Multimeter)1.1 介绍万用表是电工常用的测试仪器,可用于测量电流、电压和电阻。
它通常具有直流电(DC)和交流电(AC)测量功能,并且可以选择不同的量程以提供更高的精度。
1.2 使用方法1. 打开万用表,并确认电源已接通。
2. 确定要测量的物体的电压范围或电流范围,并将量程选择旋钮调整到适当的位置。
3. 使用测试笔将红色电缆连接到正极,黑色电缆连接到负极。
4. 将红色测试笔与待测物体的正极连接,并将黑色测试笔与负极连接。
5. 在液晶屏上观察读数,并记录测量结果。
6. 测量完毕后,关闭万用表,并将测试笔从待测物体上取下。
2. 环境检测仪(Environment Meter)2.1 介绍环境检测仪广泛应用于电气设备的安装和维护过程中,用于测量温度、湿度、气压和风速等环境参数,以确保电气设备的正常运行环境。
2.2 使用方法1. 打开环境检测仪,并确认电源已接通。
2. 根据需要选择要测量的环境参数,并将检测仪设置为相应的测量模式。
3. 将环境探头或传感器置于待测位置,确保探头与环境充分接触。
4. 等待一段时间,以确保测量结果稳定。
5. 在仪表上观察并记录测量结果。
6. 测量完毕后,关闭环境检测仪。
3. 电流钳形表(Clamp Meter)3.1 介绍电流钳形表是一种用于测量电流的便携式测试仪器。
它通过将夹头固定在待测导线周围,通过感应原理测量通过导线的电流。
3.2 使用方法1. 打开电流钳形表,并确认电源已接通。
2. 选择适当的电流量程,根据预计测量值设置量程选择旋钮。
3. 将电流钳形表的夹头完全打开,将要检测的导线放入夹头中,并将夹头完全闭合。
4. 在仪表上观察并记录测量结果。
5. 测量完毕后,将夹头从待测导线上取下。
4. 接地电阻测试仪(Ground Resistance Tester)4.1 介绍接地电阻测试仪是用于测量接地系统的电阻值的专用仪器。
目录1.测试回路连接 (2)2.数值模式 (4)2.1.电流/电压量程和模式的选择 (4)2.2.测试回路模式WIRING、公式的设置 (4)2.3.测试项目ITEM的设置 (5)2.4.U/I的谐波界面显示 (5)2.4.1谐波的项目设置 (6)2.4.2谐波的PLL源和谐波次数的设置 (6)波形设置 (6)3.波形模式 (7)3.1测试项目设置 (7)3.2采样频率设置 (8)3.数值模式和波形模式 (8)4. 转速、扭矩信号的设置 (8)5.屏幕保存(JPEG格式) (9)6.WT Viewer软件监控 (9)6.1软件安装准备 (9)6.2软件设置步骤 (9)1.测试回路连接步骤1:单元1的电压通道(上端)与驱动器直流母线(+/-)连接(并联回路)注1:+/-极性步骤2:单元1电流通道(下端)与驱动器直流母线(+/-)连接(串联回路)注1:+/-极性步骤3:单元2/3电压通道(上端)与被测电机动力线的连接(并联回路)步骤4:单元2/3电流通道(下端)与被测电机动力线的连接(串联回路)注1: 电流方向:传感器上箭头指向被测电机动力端。
2.数值模式图示:Numeric 数值模式2.1.电流/电压量程和模式的选择2.2.测试回路模式WIRING 、公式的设置234522.3.测试项目ITEM 的设置2.4.U/I 的谐波界面显示32 1 3:single i tem 谐波显示界面 4:Dual i tem 谐波显示界面2.4.1谐波的项目设置2.4.2谐波的PLL 源和谐波次数的设置波形设置1:谐波显示界面21:谐波显示界面23.波形模式3.1测试项目设置1233.2采样频率设置3.数值模式和波形模式4. 转速、扭矩信号的设置15.屏幕保存(JPEG 格式)USB 盘插入→按键IMAGE SAVE注:屏幕左上角显示磁盘图标,显示保存中,不可拔除USB 盘6.WT Viewer 软件监控6.1软件安装准备默认安装“GPIB_driver ”GPIB 硬件驱动 和“WTViewer ”监控软件6.2软件设置步骤步骤1. WT3000设备开启 步骤2. WT Viewer 软件开启步骤3. 选择off-line 通讯模式并确认OK (见下图3)图表 2传输单元:GPIB 数据 图表 1:WT Viewer 软件 图表 3步骤4. 选择功率计型号WT3000并确认OK. (见下图4)步骤5.选择测试模式normal Mode 并确认OK. (见下图5) 、图表 5步骤6. 进入off-line 模式下的软件界面(见下图6)步骤7. 设置测试项目数和项目字体大小图表 4图表 6 1 32步骤8. 功率计WT3000上设置相关ITEM 项目(U/I/P 等)步骤9. 连接WT3000背部GPIB 的数据通讯线到PC 的USB 口步骤9. 软件下拉式菜单Communications/communications mode选择on-line步骤10. 选择GPIB 界面步骤11. GPIB 地址:勾选1步骤12. 再次选择on-line模式下的Normal mode步骤13.进入Online模式下的软件界面(WT3000本体进入Remote mode)步骤14. 设置CSV文件存放步骤15. 取消fast mode和auto naming的勾选步骤16. 点击界面中的项目变更设置步骤17. 点击软件中的积算start和stop步骤18. 点击软件中的数据下载start和stop注1:START :软件开始自动采样数据注2:STOP :软件技术采样数据步骤19. CSV格式数据保存。

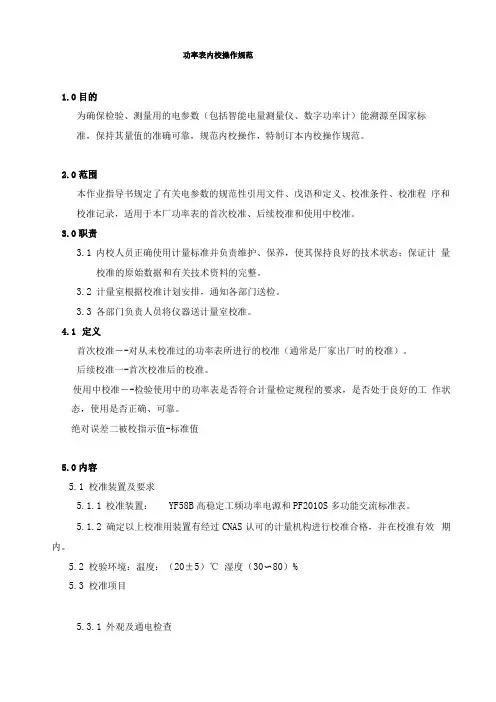

功率表内校操作规范1.0目的为确保检验、测量用的电参数(包括智能电量测量仪、数字功率计)能溯源至国家标准,保持其量值的准确可靠,规范内校操作,特制订本内校操作规范。
2.0范围本作业指导书规定了有关电参数的规范性引用文件、戊语和定义、校准条件、校准程序和校准记录,适用于本厂功率表的首次校准、后续校准和使用中校准。
3.0职责3.1内校人员正确使用计量标准并负责维护、保养,使其保持良好的技术状态;保证计量校准的原始数据和有关技术资料的完整。
3.2计量室根据校准计划安排,通知各部门送检。
3.3各部门负责人员将仪器送计量室校准。
4.1定义首次校准―-对从未校准过的功率表所进行的校准(通常是厂家出厂时的校准)。
后续校准一-首次校准后的校准。
使用中校准―-检验使用中的功率表是否符合计量检定规程的要求,是否处于良好的工作状态,使用是否正确、可靠。
绝对误差二被校指示值-标准值5.0内容5.1校准装置及要求5.1.1校准装置:YF58B高稳定工频功率电源和PF2010S多功能交流标准表。
5.1.2确定以上校准用装置有经过CNAS认可的计量机构进行校准合格,并在校准有效期内。
5.2校验环境:温度:(20±5)℃ 湿度(30〜80)%5.3校准项目5.3.1外观及通电检查5.3.2交流电压的校准内容与要求见表5.3.3交流电流的校准,内容与要求见表(二)5.3.4交流功率的校准,内容与要求见表(三)1.1.5功率因素的校准,内容与要求见表(四)表(四)1.1.6频率的校准,内容与要求见表(五)5.4校准方法5.4.1外观及通电检查5.4.1.1仪器外观无严重损伤,接线端钮、紧固螺钉、螺帽等无松动或脱落,按钮开关工作正常。
5.4.1.2仪器面板的标示:读数机构、生产厂家、仪表的铭牌、型号、出厂编号等应清晰可见。
5.4.1.3新购器具的计量认可,应有合格证、使用说明书以及仪器附件配套齐全。
5.4.1.4通电检查:打开仪器电源进行一般性的通电操作检查,如无异常进行下一项目检查工作。

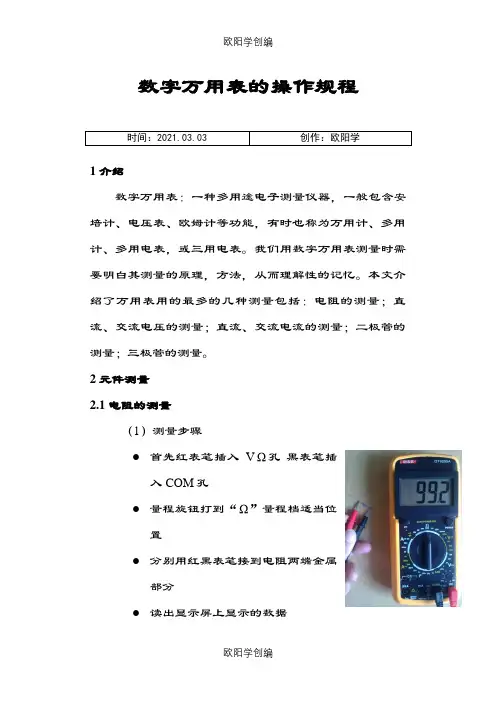

数字万用表的操作规程时间:2021.03.03 创作:欧阳学1 介绍数字万用表:一种多用途电子测量仪器,一般包含安培计、电压表、欧姆计等功能,有时也称为万用计、多用计、多用电表,或三用电表。
我们用数字万用表测量时需要明白其测量的原理,方法,从而理解性的记忆。
本文介绍了万用表用的最多的几种测量包括:电阻的测量;直流、交流电压的测量;直流、交流电流的测量;二极管的测量;三极管的测量。
2 元件测量2.1 电阻的测量(1)测量步骤●首先红表笔插入VΩ孔黑表笔插入COM孔●量程旋钮打到“Ω”量程档适当位置●分别用红黑表笔接到电阻两端金属部分●读出显示屏上显示的数据(2)注意●量程的选择和转换。
量程选小了显示屏上会显示“1.”此时应换用较之大的量程;反之,量程选大了的话,显示屏上会显示一个接近于“0”的数,此时应换用较之小的量程。
●如何读数?显示屏上显示的数字再图1 测电阻加上边档位选择的单位就是它的读数。
要提醒的是在“200”档时单位是“Ω”,在“2k~200k” 档时单位是“kΩ”,在“2M~2000M”档时单“M”。
●如果被测电阻值超出所选择量程的最大值,将显示过量程“1”,应选择更高的量程,对于大于1MΩ或更高的电阻,要几秒钟后读数才能稳定,这是正常的.●当没有连接好时,例如开路情况,仪表显示为“1”●当检查被测线路的阻抗时,要保证移开被测线路中的所有电源,所有电容放电.被测线路中,如有电源和储能元件,会影响线路阻抗测试正确性。
●万用表的200MΩ档位,短路时有10个字,测量一个电阻时,应从测量读数中减去这10个字。
如测一个电阻时,显示为101.0,应从101.0中减去10个字.被测元件的实际阻值为100.0即100MΩ。
2.2直流电压的测量(1)测量步骤●红表笔插入VΩ孔●黑表笔插入COM孔●量程旋钮打到V-或V~适当位置●读出显示屏上显示的数据(2)注意●把旋钮选到比估计值大的量程档(注意:直流档是V-,交流档是V~)接着把表笔接电源或电池两端;保持接触稳定。

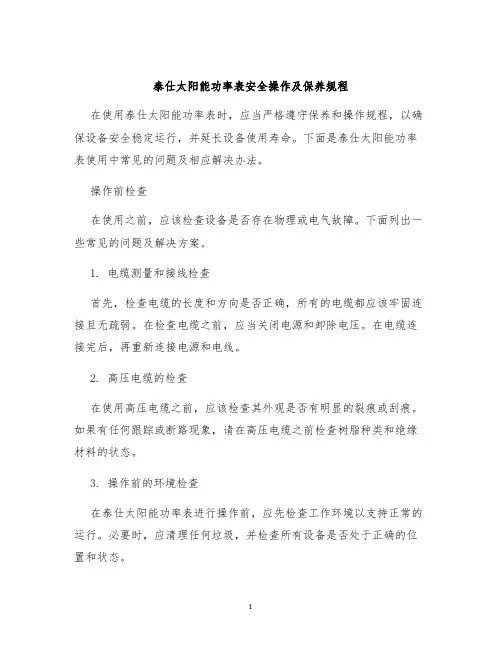

泰仕太阳能功率表安全操作及保养规程在使用泰仕太阳能功率表时,应当严格遵守保养和操作规程,以确保设备安全稳定运行,并延长设备使用寿命。
下面是泰仕太阳能功率表使用中常见的问题及相应解决办法。
操作前检查在使用之前,应该检查设备是否存在物理或电气故障。
下面列出一些常见的问题及解决方案。
1. 电缆测量和接线检查首先,检查电缆的长度和方向是否正确,所有的电缆都应该牢固连接且无疏弱。
在检查电缆之前,应当关闭电源和卸除电压。
在电缆连接完后,再重新连接电源和电线。
2. 高压电缆的检查在使用高压电缆之前,应该检查其外观是否有明显的裂痕或刮痕。
如果有任何跟踪或断路现象,请在高压电缆之前检查树脂种类和绝缘材料的状态。
3. 操作前的环境检查在泰仕太阳能功率表进行操作前,应先检查工作环境以支持正常的运行。
必要时,应清理任何垃圾,并检查所有设备是否处于正确的位置和状态。
保养规程在使用泰仕太阳能功率表的过程中,我们应该定期维护和保养设备,以保证设备的长期正常运行状态。
1. 电缆保养泰仕太阳能功率表的电缆是长期使用的,定期检查和清理将使设备一直处于运行状态。
在检查时,应注意以下几点:•定期检查电缆并清洁其表面。
•检查电缆是否有损伤,并进行必要的修护。
•在不使用电缆时,将其储存在干燥的环境中,防止其变得干燥。
•确保不要将电缆捲在紧缩器上。
2. 质量控制在任何情况下,我们保证质量控制的目的是保证基于质量的信号目标的准确性和稳定性,并且在使用泰仕太阳能功率表前进行充足的质量控制。
必要时,应定期检查并更新设备的校准程序,以确保设备始终处于一致的运行状态。
3. 日常维护日常的维护对于保持设备正常运行至关重要。
在进行日常维护时,应关注以下几个方面:•检查所有轮廓和机体表面是否损坏或出现松动,必要时进行修补。
•在使用过程中,注意实时观察设备运行状况,并对不同情况进行必要的调整和操作,以确保设备正常持续运行。
•定期更换设备中的易损件,以防止设备损坏。
功率表的使用方法电动式功率表的使用方法、电动式功率表的结构及工作原理电动式功率表的结 构如图 2-1 所示。
它的 固定部分是由两个平 行对称的线圈 1 组成, 这两个线圈可以彼此 串联或并联连接,从 而可得到不同的量 限。
可动部分主要有 转轴和装在轴上的可力矩和将电流引入动圈的游线 5 组成。
电动式功 率表的接线如图 2-2 所示,图中固定线圈串联在 被测电路中,流过的电流就是负载电流,因此, 这个线圈称为电流线圈。
可动线圈在表内串联一 个电阻值很大的电阻 R 后与负载电流并联,流过 线圈的电流与负载的电压成正比, 而且差不多与 其相同, 因而这个线圈称为电压线圈。
固定线圈 产生的磁场与负载电流成正比, 该磁场与可动线 圈中的电流相互作用, 使动圈产生一力矩, 并带动线圈 2,指针 3,空 气阻尼器 4,产生反抗图2-1 电动式功率表动指针转动。
在任一瞬间,转动力矩的大小总是与负载电流以及电压瞬时值的乘积成正比,但由于转动部分有机械惯性存在,因此偏转角决定于力矩的平均值,也就是电路的平均功率,即有功功率。
图2(-a2 功率表的两种接线方(b式由于电动式功率表是单向偏转,偏转方向与电流线圈和电压线圈中的电流方向有关。
为了使指针不反向偏转,通常把两个线圈的始端都标有“*”或“±”符号,习惯上称之为“同名端” 或“发电机端”,接线时必须将有相同符号的端钮接在同一根电源线上。
当弄不清电源线在负载哪一边时,针指可能反转,这时只需将电压线圈端钮的接线对调一下,或将装在电压线圈中改换极性的开关转换一下即可。
图 2-2( a)和 2-2( b)的两种接线方式,都包含功率表本身的一部分损耗。
在图 2-2(a)的电流线圈中流过的电流显然是负载电流,但电压线圈两端电压却等于负载电压加上电流线圈的电压降,即在功率表的读数中多出了电流线圈的损耗。
因此,这种接法比较适用于负载电阻远大于电流线圈电阻(即电流小、电压高、功率小的负载)的测量。
设置功率表操作指导
1.使设备满功率输出。
2.将设备下行衰减值设置为“0”。
3.在“查询直放站参数”项中查询“下行输出电压值”,并记录“下
行输出电压值”,如下图所示。
4. 重复第二步和第三步操作,依次设置衰减值”1”、”2”、”3”、”4”、并记录好对应电压值。
5.在”直放站设置参数”中填写“设置下行输出功率电压表”。
采样个数:填写为5;
起始功率值:设备最大输出功率减 4;
例如:5W设备最大输出为37dB,则起始功率为33dB;
将记录好的五个电压值,从小到大依次填到上位机软件中。
如下图所示(图中数据仅为示例):
填写完毕后点击“设置”,在弹出的登录框中输入密码“000”,点击“确认”。
至此,功率表设置完毕。
