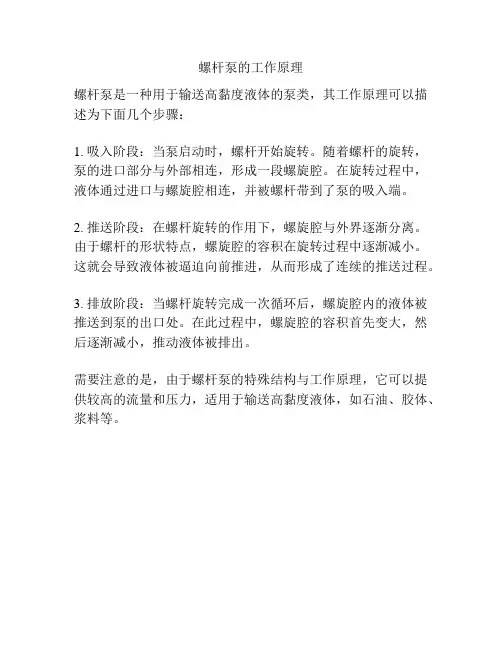

螺杆泵的工作原理
螺杆泵是一种用于输送高黏度液体的泵类，其工作原理可以描述为下面几个步骤：
1. 吸入阶段：当泵启动时，螺杆开始旋转。

随着螺杆的旋转，泵的进口部分与外部相连，形成一段螺旋腔。

在旋转过程中，液体通过进口与螺旋腔相连，并被螺杆带到了泵的吸入端。

2. 推送阶段：在螺杆旋转的作用下，螺旋腔与外界逐渐分离。

由于螺杆的形状特点，螺旋腔的容积在旋转过程中逐渐减小。

这就会导致液体被逼迫向前推进，从而形成了连续的推送过程。

3. 排放阶段：当螺杆旋转完成一次循环后，螺旋腔内的液体被推送到泵的出口处。

在此过程中，螺旋腔的容积首先变大，然后逐渐减小，推动液体被排出。

需要注意的是，由于螺杆泵的特殊结构与工作原理，它可以提供较高的流量和压力，适用于输送高黏度液体，如石油、胶体、浆料等。

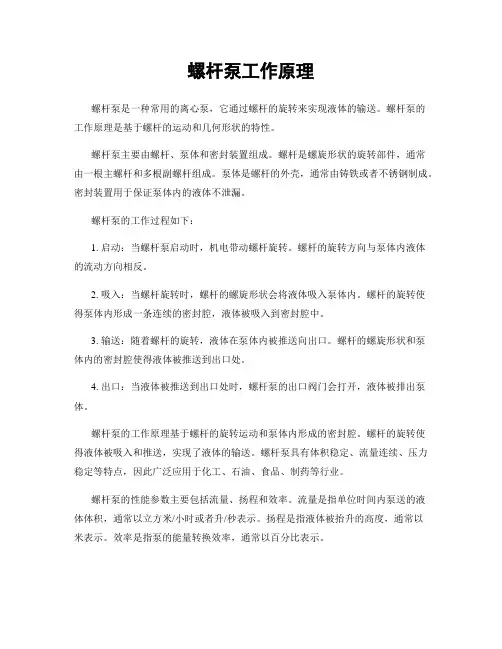

螺杆泵工作原理螺杆泵是一种常用的离心泵，它通过螺杆的旋转来实现液体的输送。

螺杆泵的工作原理是基于螺杆的运动和几何形状的特性。

螺杆泵主要由螺杆、泵体和密封装置组成。

螺杆是螺旋形状的旋转部件，通常由一根主螺杆和多根副螺杆组成。

泵体是螺杆的外壳，通常由铸铁或者不锈钢制成。

密封装置用于保证泵体内的液体不泄漏。

螺杆泵的工作过程如下：1. 启动：当螺杆泵启动时，机电带动螺杆旋转。

螺杆的旋转方向与泵体内液体的流动方向相反。

2. 吸入：当螺杆旋转时，螺杆的螺旋形状会将液体吸入泵体内。

螺杆的旋转使得泵体内形成一条连续的密封腔，液体被吸入到密封腔中。

3. 输送：随着螺杆的旋转，液体在泵体内被推送向出口。

螺杆的螺旋形状和泵体内的密封腔使得液体被推送到出口处。

4. 出口：当液体被推送到出口处时，螺杆泵的出口阀门会打开，液体被排出泵体。

螺杆泵的工作原理基于螺杆的旋转运动和泵体内形成的密封腔。

螺杆的旋转使得液体被吸入和推送，实现了液体的输送。

螺杆泵具有体积稳定、流量连续、压力稳定等特点，因此广泛应用于化工、石油、食品、制药等行业。

螺杆泵的性能参数主要包括流量、扬程和效率。

流量是指单位时间内泵送的液体体积，通常以立方米/小时或者升/秒表示。

扬程是指液体被抬升的高度，通常以米表示。

效率是指泵的能量转换效率，通常以百分比表示。

螺杆泵的优点包括：体积小、结构简单、运行平稳、噪音低、使用寿命长等。

然而，螺杆泵也存在一些缺点，如易受到颗粒物的影响、对液体的粘度要求较高等。

总结起来，螺杆泵通过螺杆的旋转来实现液体的输送。

它的工作原理基于螺杆的运动和几何形状的特性。

螺杆泵具有体积稳定、流量连续、压力稳定等特点，广泛应用于各个行业。

在选择和使用螺杆泵时，需要考虑其性能参数和适合条件，以确保其正常工作和高效运行。

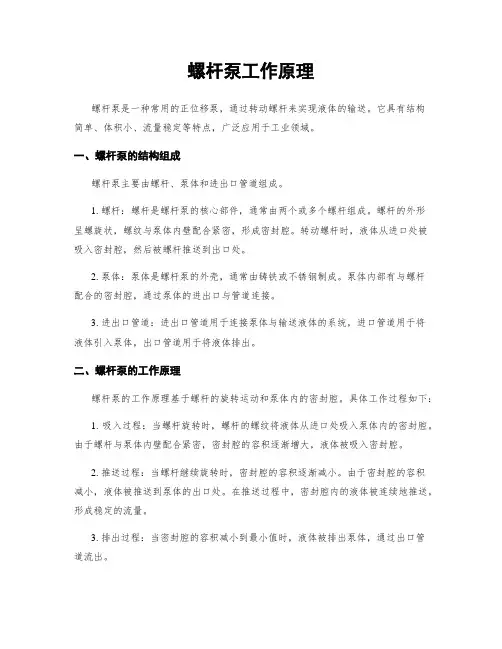

螺杆泵工作原理螺杆泵是一种常用的正位移泵，通过转动螺杆来实现液体的输送。

它具有结构简单、体积小、流量稳定等特点，广泛应用于工业领域。

一、螺杆泵的结构组成螺杆泵主要由螺杆、泵体和进出口管道组成。

1. 螺杆：螺杆是螺杆泵的核心部件，通常由两个或多个螺杆组成。

螺杆的外形呈螺旋状，螺纹与泵体内壁配合紧密，形成密封腔。

转动螺杆时，液体从进口处被吸入密封腔，然后被螺杆推送到出口处。

2. 泵体：泵体是螺杆泵的外壳，通常由铸铁或不锈钢制成。

泵体内部有与螺杆配合的密封腔，通过泵体的进出口与管道连接。

3. 进出口管道：进出口管道用于连接泵体与输送液体的系统，进口管道用于将液体引入泵体，出口管道用于将液体排出。

二、螺杆泵的工作原理螺杆泵的工作原理基于螺杆的旋转运动和泵体内的密封腔。

具体工作过程如下：1. 吸入过程：当螺杆旋转时，螺杆的螺纹将液体从进口处吸入泵体内的密封腔。

由于螺杆与泵体内壁配合紧密，密封腔的容积逐渐增大，液体被吸入密封腔。

2. 推送过程：当螺杆继续旋转时，密封腔的容积逐渐减小。

由于密封腔的容积减小，液体被推送到泵体的出口处。

在推送过程中，密封腔内的液体被连续地推送，形成稳定的流量。

3. 排出过程：当密封腔的容积减小到最小值时，液体被排出泵体，通过出口管道流出。

三、螺杆泵的特点和应用领域螺杆泵具有以下特点：1. 结构简单：螺杆泵的结构相对简单，由少量的核心部件组成，易于维护和维修。

2. 流量稳定：由于螺杆泵的工作原理，液体被连续地推送，流量稳定，不受压力变化的影响。

3. 适用范围广：螺杆泵适用于输送各种液体，包括高粘度液体、悬浮颗粒液体、易挥发液体等。

4. 低噪音：螺杆泵的工作噪音较低，适用于对噪音要求较高的场合。

螺杆泵在工业领域有广泛的应用，包括石油化工、食品加工、制药、造纸、环保等领域。

例如，在石油化工行业，螺杆泵常用于输送原油、石油制品和化工原料；在食品加工行业，螺杆泵适用于输送浆糊、果酱和蜂蜜等高粘度液体。

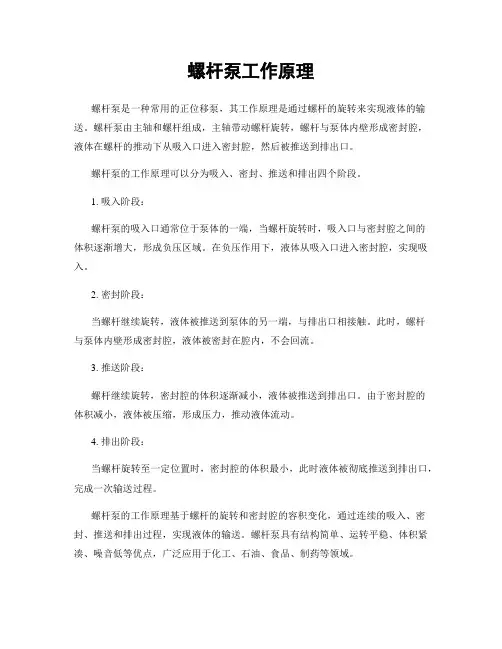

螺杆泵工作原理
螺杆泵是一种常用的正位移泵，其工作原理是通过螺杆的旋转来实现液体的输送。

螺杆泵由主轴和螺杆组成，主轴带动螺杆旋转，螺杆与泵体内壁形成密封腔，液体在螺杆的推动下从吸入口进入密封腔，然后被推送到排出口。

螺杆泵的工作原理可以分为吸入、密封、推送和排出四个阶段。

1. 吸入阶段：
螺杆泵的吸入口通常位于泵体的一端，当螺杆旋转时，吸入口与密封腔之间的
体积逐渐增大，形成负压区域。

在负压作用下，液体从吸入口进入密封腔，实现吸入。

2. 密封阶段：
当螺杆继续旋转，液体被推送到泵体的另一端，与排出口相接触。

此时，螺杆
与泵体内壁形成密封腔，液体被密封在腔内，不会回流。

3. 推送阶段：
螺杆继续旋转，密封腔的体积逐渐减小，液体被推送到排出口。

由于密封腔的
体积减小，液体被压缩，形成压力，推动液体流动。

4. 排出阶段：
当螺杆旋转至一定位置时，密封腔的体积最小，此时液体被彻底推送到排出口，完成一次输送过程。

螺杆泵的工作原理基于螺杆的旋转和密封腔的容积变化，通过连续的吸入、密封、推送和排出过程，实现液体的输送。

螺杆泵具有结构简单、运转平稳、体积紧凑、噪音低等优点，广泛应用于化工、石油、食品、制药等领域。

需要注意的是，螺杆泵的性能受到多种因素的影响，如液体的粘度、温度、压力等。

在实际应用中，需要根据具体的工况条件选择合适的螺杆泵型号和参数，以确保泵的正常运行和高效工作。

螺杆泵的工作原理
螺杆泵是一种通过旋转螺杆来将液体或气体从低压区域输送到高压区域的设备。

其工作原理如下：
1. 轴向移动：螺杆泵的核心部件是一根螺杆，螺杆一端为吸入端，一端为排出端。

当螺杆转动时，螺杆的螺旋面会与泵壳内的螺纹配合，使得螺杆在轴向方向上逐渐向前移动。

2. 吸入过程：当螺杆的螺旋面逐渐向前移动时，泵腔中会形成一个负压区域，使得液体或气体从吸入端进入泵腔中。

3. 封闭腔体：螺杆的螺旋面与泵壳内的螺纹紧密配合，形成一个密封的腔体。

这个腔体在螺杆转动时会沿着螺杆的轴向方向向前移动，将液体或气体逐渐推向排出端。

4. 排出过程：随着螺杆的转动，泵腔中的液体或气体逐渐被推向排出端。

排出端的压力通常要高于吸入端，因此，通过不断转动螺杆，液体或气体就能被连续输送或压缩。

螺杆泵的工作原理可以通过这个连续的吸入、封闭和排出过程来实现，其具有输送流量大、压力稳定、噪音低等优点，在工业和建筑领域有广泛的应用。

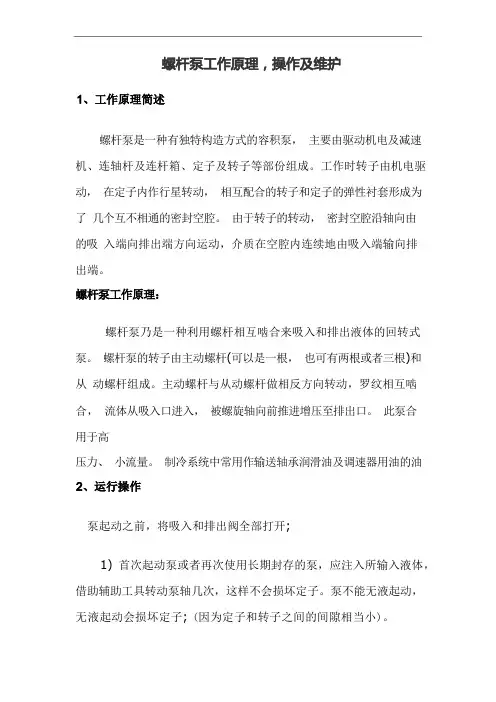

螺杆泵是一种有独特构造方式的容积泵，主要由驱动机电及减速机、连轴杆及连杆箱、定子及转子等部份组成。

工作时转子由机电驱动，在定子内作行星转动，相互配合的转子和定子的弹性衬套形成为了几个互不相通的密封空腔。

由于转子的转动，密封空腔沿轴向由的吸入端向排出端方向运动，介质在空腔内连续地由吸入端输向排出端。

螺杆泵乃是一种利用螺杆相互啮合来吸入和排出液体的回转式泵。

螺杆泵的转子由主动螺杆(可以是一根，也可有两根或者三根)和从动螺杆组成。

主动螺杆与从动螺杆做相反方向转动，罗纹相互啮合，流体从吸入口进入，被螺旋轴向前推进增压至排出口。

此泵合用于高压力、小流量。

制冷系统中常用作输送轴承润滑油及调速器用油的油泵起动之前，将吸入和排出阀全部打开;1) 首次起动泵或者再次使用长期封存的泵，应注入所输入液体，借助辅助工具转动泵轴几次，这样不会损坏定子。

泵不能无液起动，无液起动会损坏定子; (因为定子和转子之间的间隙相当小)。

2) 启动机电片刻，检查泵的旋转方向，确认与泵壳上所标的方向一致后方可启动运行3) 启动泵后，观察压力表和真空表的读数是否满足要求，注意泵的声音、振动等运转情况，发现不正常应即将停车检查4) 在初始启动过程中，填料密封(特殊是聚四氟乙烯)允许的起始泄漏量，在初始启动过程的15 分钟间，应均匀的调整螺母。

每次大约1/8 转，调整到最低泄漏量。

若填料函温度急剧升高，泄漏量急剧减小，应即将松开螺母，重复以上过程5) 泵在正常运转时，是通过调节转速来控制流量1) 螺杆泵在初次启动前，应对集泥池、进泥管线等进行清理，以防止在施工落下的石块、水泥块及其他金属物品进入破碎机或者泵内。

平时启启动前应打开进出口阀门并确认管道通畅后方可动作，对正在运转的泵在巡视中应主要注意其螺栓是否有松动、机泵及管线的振动是否超标、填料部位滴水中否在正常范围、轴承及减速机温度是否过高、各运转部位是否有异常声响。

2) 作为螺杆泵，它所输送的介质在泵中还起对转子的冷却及润滑作用，因此是不允许空转的，否则会因磨擦和发热损坏定子及转子。

1 螺杆泵的基本工作原理螺杆泵是利用螺杆的回转来吸排液体的。

图1表示三螺杆泵的剖视图。

图中，中间螺杆为主动螺杆，由原动机带动回转，两边的螺杆为从动螺杆，随主动螺杆作反向旋转。

主、从动螺杆的螺纹均为双头螺纹。

由于各螺杆的相互啮合以及螺杆与衬筒内壁的紧密配合，在泵的吸入口和排出口之间，就会被分隔成一个或多个密封空间。

随着螺杆的转动和啮合，这些密封空间在泵的吸入端不断形成，将吸入室中的液体封入其中，并自吸入室沿螺杆轴向连续地推移至排出端，将封闭在各空间中的液体不断排出，犹如一螺母在螺纹回转时被不断向前推进的情形那样，这就是螺杆泵的基本工作原理。

螺杆与壳体之间的密封面是一个空间曲面。

在这个曲面上存在着诸如ab或de之类的非密封区，并且与螺杆的凹槽部分形成许多三角形的缺口abc、def。

这些三角形的缺口构成液体的通道，使主动螺杆凹槽A与从动螺杆上的凹槽B、C相连通。

而凹槽B、C又沿着自己的螺线绕向背面，并分别和背面的凹槽D、E相连通。

由于在槽D、E与槽F(它属于另一头螺线)相衔接的密封面上，也存在着类似于正面的三角形缺口a’b’c’，所以D、F、E也将相通。

这样，凹槽ABCDEA也就组成一个“∞”形的密封空间(如采用单头螺纹，则凹槽将顺轴向盘饶螺杆，将吸排口贯通，无法形成密封)。

不难想象，在这样的螺杆上，将形成许多个独立的“∞”形密封空间，每一个密封空间所占有的轴向长度恰好等于累杆的导程t。

因此，为了使螺杆能吸、排油口分隔开来，螺杆的螺纹段的长度至少要大于一个导程。

从上述工作原理可以看出，螺杆泵有以下优点：1)压力和流量范围宽阔。

压力约在3.4-340千克力/cm 2，流量可达18600cm3/分；2)运送液体的种类和粘度范围宽广；3)因为泵内的回转部件惯性力较低，故可使用很高的转速；4)吸入性能好，具有自吸能力；5)流量均匀连续，振动小，噪音低；6)与其它回转泵相比，对进入的气体和污物不太敏感；7)结构坚实，安装保养容易。
