数电实验报告半加全加器实验目的：掌握半加器和全加器的原理和应用，了解半加器和全加器的构造和工作原理。
实验器材：逻辑电路实验箱、7400四与非门、7402四与非门、7408四与门、7432四或门、7447数码显示器、开关、电源、跳线等。
实验原理：半加器和全加器是数字电路中常用的基本逻辑电路，用于对二进制进行加法运算，主要用于数字电路中的算术逻辑单元(ALU)。
1.半加器实验原理：半加器是一种能够对两个二进制位进行加法运算的电路。
半加器有两个输入端和两个输出端，输入端分别为A和B，输出端分别为S和C。
其中，A和B分别为要加的两个二进制数位，S为运算结果的个位，并且用S=A⊕B表示；C为运算结果的十位（进位），C=A·B表示。
半加器的真值表和逻辑符号表达式如下：```A，B，S，C0，0，0，00，1，1，01，0，1，01，1，0，1```2.全加器实验原理：全加器是一种能够对两个二进制位和一个进位信号进行加法运算的电路。
全加器有三个输入端和两个输出端，输入端分别为A、B和Cin，输出端分别为S和Cout。
其中，A和B分别为要加的两个二进制数位，Cin 为上一位的进位信号，S为运算结果的个位，并且用S=A ⊕ B ⊕ Cin表示；Cout为运算结果的十位（进位），Cout=(A·B) + (A·Cin) + (B·Cin)表示。
全加器的真值表和逻辑符号表达式如下：```A ，B ， Cin ， S ， Cout0，0，0，0，00，0，1，1，00，1，0，1，00，1，1，0，11，0，0，1，01，0，1，0，11，1，0，0，11，1，1，1，1```实验步骤：1.首先，按照实验原理连接逻辑门实验箱中的电路。
将7400四与非门的1、2号引脚分别连接到开关1、2上，将开关3连接到7400的3号引脚，将开关4连接到7400的5号引脚，将7400的6号引脚连接到LED1上，表示半加器的进位输出。
《数字电子技术B》实验报告班级：姓名学号：实验二组合逻辑电路（半加器、全加器）一、实验目的1.掌握组合逻辑电路的功能测试。
2.验证半加器和全加器的逻辑功能。
3.学会二进制数的运算规律。
二、实验仪器及材料74LS00 二输入端四与非门 3片74LS86 二输入端四异或门 1 片74LS54 四组输入与或非门 1片三、实验内容（如果有可能，附上仿真图）1.组合逻辑电路功能测试。
（1）.用2片74LS00组成图2.1所示逻辑电路。
为便于接线和检查，在图中要注明芯片编号及各引脚对应的编号。
（2）.图中A、B、C接电平开关，Y1，Y2接发光管电平显示。
（3）.接表2.1要求，改变A、B、C的状态填表并写出Y1，Y2逻辑表达式。
（4）.将运算结果与实验比较。
表2.1Y1=A+B Y2=(A’*B)+(B’*C)2.测试用异或门（74LS86）和与非门组成的半加器的逻辑功能。
根据半加器的逻辑表达式可知，半加器Y是A、B的异或，而进位Z是A、B相与，故半加器可有一个集成异或门和二个与非门组成如图2.2。
图2.2（1）.在实验仪上用异或门和与门接成以上电路。
A、B接电平开关K，Y，Z接电平显示。
（2）.按表2.2要求改变A、B状态，填表。
表2.23.（1）.写出图2.3电路的逻辑表达式。
（2）.根据逻辑表达式列真值表。
表2.3（5）按原理图选择与非门并接线进行测试，将测试结果记入表2.4，并与上表进行比较看逻辑功能是否一致。
4. 测试用异或、与或和非门组成的全加器的逻辑功能。
全加器可以用两个半加器和两个与门一个或门组成，在实验中，常用一块双异或门、一个与或非门和一个与非门实现。
（1）.画出用异或门、与或非门和非门实现全加器的逻辑电路图，写出逻辑表达式。
（2）.找出异或门、与或非门和与门器件按自己画出的图接线。
接线时注意与或非门中不用的与门输入端接地。
（3）.当输入端A i、B i及C i-1为下列情况时，用万用表测量S i和C i的电位并将其转为逻辑状态填入下表。
实验五半加器和全加器实验五半加器和全加器一、实验目的1(掌握组合逻辑电路的分析和设计方法。
2(验证半加器、全加器、奇偶校验器的逻辑功能。
二、实验原理使用中、小规模集成门电路分析和设计组合逻辑电路是数字逻辑电路的任务之一。
本实验中有全加器的逻辑功能的测试，又有半加器、全加器的逻辑设计。
通过实验要求熟练掌握组合逻辑电路的分析和设计方法。
实验中使用的二输入端四异或门的电路型号为74LS86，四位二进制全加器的型号为74LS83A，其外引线排列及逻辑图如下:14 13 12 11 10 9 8VCC=1 =174LS86=1 =1GND1 2 3 4 5 6 774LS86引脚排列16 15 14 13 12 11 10 9C C GND B AΣ 44011 BΣ4174LS83AA 2A Σ AB V Σ B 4333CC221 2 3 4 5 6 7 874LS83引脚排列74LS83A是一个内部超前进位的高速四位二进制串行进位全加器，它接收两个四位二进制数(A~A，B~B)，和一个进位输入(C)，并对每一位产生二进制和14140 (Σ~Σ)输出，还有从最高有效位(第四位)产生的进位输出(C)。
该组件有144越过所有四个位产生内部超前进位的特点，提高了运算速度。
另外不需要对逻辑电平反相，就可以实现循环进位。
三、实验仪器和器件1(实验仪器(1)DZX-2B型电子学综合实验装置(2)万用表(MF47型)2(器件(1)74LS00(二输入端四与非门)(2)74LS86(二输入端四异或门)(3)74LS83(四位二进制全加器)(4)74LS54(双二双三输入端与或非门)四、实验内容1(设计用纯与非门组成的半加器，分析、验证其逻辑功能;解:?根据设计任务列出真值表输入输出A B Y C0 0 0 00 1 1 01 0 1 01 1 0 1?根据真值表写出逻辑表达式C=AB Y,AB，AB?对逻辑表达式进行化简Y =A?B C=AB?根据所用逻辑门的类型将化简后的逻辑表达式整理成符合要求的形式Y =A?B= C=AB,AB AAB,BAB?根据整理后的逻辑表达式画出逻辑图? Y2 & 接A 逻=AB Y? 辑1& & YY 1 接电Y=A AB 电2平 ? B 平& Y=B AB ?3 Y3 显Y=A?B 示 ? & C=AB C图5-1 半加器设计参考图?根据逻辑图装接实验电路，测试其逻辑功能并加以修正表5-1’(验证) 表5-1(分析)输入输出输入逐级输出Y B C B A B Y C A B YYYY C 1 2 3A 0 1 A 0 1 0 0 0 0 0 0 1 1 1 0 00 0 1 0 0 0 0 1 1 0 0 1 1 1 0 1 01 1 1 0 0 1 1 0 1 0 1 0 1 0 1 1 01 1 0 1 1 1 0 1 1 0 1 卡诺图Y= A?B C=AB 2(设计用异或门组成半加器，并测试其逻辑功能; 解:???步骤同上?根据所用逻辑门的类型将化简后的逻辑表达式整理成符合要求的形式Y =A?B C= AB,AB?根据整理后的逻辑表达式画出逻辑图?根据逻辑图装接实验电路，测试其逻辑功能并加以修正表5-2输入输出接接=1 A Y ? 逻电A B Y C 辑平显电0 0 0 0 平示 B ? C ? & & 0 1 1 0 图5-2测量由异或门组成的半加器的逻辑功能 1 0 1 01 1 0 12(设计用74LS54、74LS86、74LS00组成全加器，并测试其逻辑功能;解:?根据设计任务列出真值表输入输出 ?根据真值表写出逻辑表达式 Y C A B C 00 0 0 0 0 Y,ABC，ABC，ABC，ABC00000 1 0 1 0C,ABC，ABC，ABC，ABC00001 0 0 1 01 1 0 0 1 ?对逻辑表达式进行化简0 0 1 1 0，，，，，，，，Y,AB，ABC，AB，ABC,A,BC，A,BC0 1 1 0 1 00001 0 1 0 1 ，，，，，，,A,BC，A,BC,A,B,C0001 1 1 1 1，，，，，，C,ABC，C，AB，ABC,AB，A,BC0000?根据所用逻辑门的类型将化简后的逻辑表达式整理成符合要求的形式，， Y,A,B,C0，， C,AB，A,BC0?根据整理后的逻辑表达式画出逻辑图?根据逻辑图装接实验电路，测试其逻辑功能并加以修正表5-3接电平显示 C 输入输出 Y A B CY C 074LS00 & 0 0 0 0 0 ? 0 1 0 1 0 ?1 0 0 1 0 ?1 =1 =11 1 0 0 1 & & & & 0 0 1 1 0 1/2 74LS860 1 1 0 1 ? ? ? ? ? ? ? 1 0 1 0 1 ? A B C0 1 1 1 1 1 74LS54 接逻辑电平图5-34(分析四位二进制全加器74LS83A的逻辑功能;接电平显示Σ Σ Σ Σ 4321接接电“0” CC4 0 FAFAFAFA4 3 2 1 平或显“1” ? ? 示 ? ?74LS83A A/AA/AB/BB/B24 13 24 24接逻辑电平图5-4 分析四位二进制全加器74LS83A的逻辑功能表5-4输出输入C=0 C=1 00B/BA/A B/B A/A ΣΣΣΣCΣΣΣΣC24 2413131 2 3 4 4 1 2 3 4 4 0 0 0 0 0 0 0 0 0 1 0 0 0 0 0 0 0 1 1 0 1 0 0 0 1 1 0 0 0 0 1 0 1 0 1 0 0 0 1 1 0 0 0 0 1 1 0 1 0 1 0 1 1 0 1 0 0 1 0 0 0 1 0 10 1 1 0 1 0 0 1 0 1 1 1 1 1 0 0 0 0 0 1 0 1 1 0 1 1 1 1 0 0 0 0 0 1 0 11 1 0 0 1 0 1 1 0 1 0 1 1 0 0 0 0 1 0 1 0 1 1 0 1 0 1 0 0 1 1 1 1 1 0 0 0 0 0 1 1 0 1 0 1 1 1 1 0 0 0 0 0 1 1 0 1 1 0 0 1 0 1 1 0 1 0 1 1 1 0 00 0 1 0 1 1 0 1 0 1 1 1 0 1 1 0 0 1 1 0 1 0 1 1 1 1 1 0 1 0 0 1 1 0 1 01 1 1 1 1 1 0 1 1 1 1 1 1 1 1 1*5(用加法器74LS83A实现BCD码和余三码之间的相互转换。
电子通信与软件工程系2013-2014学年第2学期《数字电路与逻辑设计实验》实验报告--------------------------------------------------------------------------------------------------------------------- 班级：姓名：学号：成绩：同组成员：姓名：学号：---------------------------------------------------------------------------------------------------------------------一、实验名称：组合逻辑电路（半加器全加器及逻辑运算）二、实验目的：1、掌握组合逻辑电路的功能调试2、验证半加器和全加器的逻辑功能。
3、学会二进制数的运算规律。
三、实验内容：1．组合逻辑电路功能测试。
（1）．用2片74LS00组成图4.1所示逻辑电路。
为便于接线和检查．在图中要注明芯片编号及各引脚对应的编号。
（2）．图中A、B、C接电平开关，YI，Y2接发光管电平显示．（3）。
按表4。
1要求，改变A、B、C的状态填表并写出Y1，Y2逻辑表达式．（4）．将运算结果与实验比较．2．测试用异或门（74LS86）和与非门组成的半加器的逻辑功能．根据半加器的逻辑表达式可知．半加器Y是A、B的异或，而进位Z是A、B相与，故半加器可用一个集成异或门和二个与非门组成如图4.2．（1）．在学习机上用异或门和与门接成以上电路．接电平开关S．Y、Z接电平显示．（2）．按表4．2要求改变A、B状态，填表．3．测试全加器的逻辑功能。
（1）．写出图4．3电路的逻辑表达式。
（2）．根据逻辑表达式列真值表．（3）．根据真值表画逻辑函数S i 、Ci的卡诺图．（4）．填写表4．3各点状态（5）．按原理图选择与非门并接线进行测试，将测试结果记入表4．4，并与上表进行比较看逻辑功能是否一致．实验结果：表4．1Y1=A+B Y2=（A’·B）+（B’·C）表4．2表4．3表4．4Y=A’B+AB’Z=CX1=A’B+C’+AB X2=A’B’+AB+C X3=A’B+AB’+C’Si=A’B’C+A’BC’+AB’C+ABC Ci=AC+AB+BC实验总结：此实验中因本就缺少一块74LS00的芯片导致线路不完整，原本打算用74LS20来代替74LS00，但电路还是出现了问题，原以为是电路接线的问题，也重新接线过，但是情况毫无变化。
半加器全加器的工作原理和设计方法实验报告
一、实验目的
1、了解数字电路的基本运算电路，如半加器和全加器。
二、实验器材
集成电路IC：74LS86、74LS83A、定时器CD4017
三、实验原理
1、半加器
半加器的功能是对两个二进制位的加法进行部分运算，即进行逐位相加，得到次位的进位信号和本位的和信号，半加器的运算法则如下：
• 0+0=0，S=0，C=0
其中，S为和信号，C为进位信号。
半加器的逻辑电路图如图1所示：
其中，传输门XOR gate为异或门，SUM为和信号输出端，CARRY为进位信号输出端。
2、全加器
图2. 全加器逻辑电路图
四、实验内容
将集成电路74LS86的引脚定义为X1、X2、不连、SUM、CARRY，输入进位信号CARRY 为不连，依次连接如图3所示，将本位输入信号接到X1和X2引脚上，再将SUM和CARRY 引脚接到示波器上，调节示波器显示参数，观察和进位信号输出情况。
将全加器的电路图按照原理图进行布线，如图4所示：
五、实验结果
将X1和X2输入信号分别输入1和0，观察示波器上和进位信号输出情况如图5所示：
图5. 半加器实验结果
该结果表明，1+0=1，和信号S=1，进位信号C=0，符合半加器的逻辑运算法则。
3、实验验证了半加器和全加器的逻辑运算法则和逻辑电路设计方法。
实验二 半加器、全加器
学号： 姓名： 日期：
一、实验目的：
（1）掌握全加器和半加器的逻辑功能。
（2）熟悉集成加法器的使用方法。
（3）了解算术运算电路的结构。
二、实验设备：
数字电路实验箱，74LS00，74LS86。
三、实验原理：
两个二进制数相加，叫做半加，实现半加操作的电路，称为半加器。
A 表示被加数，B 表示加数，S 表示半加和，以表示向高位的进位。
全加器能进行加数，被加数和低位来的信号相加，并根据求和的结果给出该位的进位信号。
四、实验内容：
1、 半加器，M=0时实现半加功能，当M=1时实现半减功能。
2、 全加器，M=0时实现全加功能，当M=1时实现全减功能。
五、实验结果：
1、 半加器：S=A ○+B ，CO=()B A M ⊕
2、 全加器：S= A ○+B ○+C ，CO= ()()BCI M A B C ∙⊕⊕
经验证，结果与理论相符。
全加器实验报告
目录
1. 实验目的
1.1 实验原理
1.1.1 全加器的定义
1.1.2 全加器的结构
1.2 实验器材
1.3 实验步骤
1.4 数据处理与分析
1.5 实验结论
实验目的
本实验旨在通过实验操作，加深对全加器的理解，掌握全加器的工作原理及实际应用。
实验原理
全加器的定义
全加器是一种加法电路，用于实现两个二进制数的相加操作。
它能够接受两个输入信号和一个进位信号，输出一个和以及一个进位信号。
全加器的结构
全加器由两个半加器和一个OR门组成。
半加器用于处理两个输入位的和，另一个输入位用于进位。
OR门用于将两个半加器的结果进行最终相加。
实验器材
- 电源
- 逻辑门集成电路
- 连接线
- 示波器
实验步骤
1. 按照电路图连接逻辑门集成电路和电源。
2. 设定输入信号的值，观察输出信号的变化。
3. 调节进位信号，观察输出信号的变化。
4. 记录实验数据。
数据处理与分析
通过实验数据的记录和分析，我们可以验证全加器的工作原理，理解其逻辑运算过程，进一步加深对加法电路的理解。
实验结论
通过本次实验，我们成功实现了全加器的搭建并观察了其工作原理。
加深了我们对加法电路的理解，为进一步学习数字电路奠定了基础。
加法器实验报告一、实验目的本实验目的是通过学习数字电路中的加法器基本原理，掌握加法器的设计方法和加法器的应用。
二、实验原理1.加法器的定义加法器是一种数字电路，用于进行二进制数的加法运算。
加法器的核心是二进制累加器，可以将两个二进制数进行相加，并将结果以二进制形式输出。
2.半加器半加器是最基本的加法器，在实际电路中被广泛应用。
半加器可以对两个二进制位进行加法运算，并得出最低位的结果和进位信号。
半加器的电路图如下：半加器的真值表如下：|输入A|输入B|输出S|进位C||----|----|----|----|| 0 | 0 | 0 | 0 || 0 | 1 | 1 | 0 || 1 | 0 | 1 | 0 || 1 | 1 | 0 | 1 |4.四位全加器四位全加器可以对两个四位二进制数进行加法运算，其电路图如下：其中，Ci为上一位的进位信号，Si为本位的结果，CO为当前的进位信号。
三、实验器材101实验箱、数字电路板、八位拨动开关、VCC接口线、GND接口线、LED灯、7408四个与门芯片、7404六个反相器芯片、7483两个四位全加器芯片。
四、实验步骤1.搭建半加器电路将7408与门芯片的1、2、3、4引脚分别接入VCC电源，6、7、8、9引脚接入GND电源。
将输入的A、B二进制数接入7408与门芯片的1、2引脚，将输入的A、B二进制数经过反相器反向后接入7408与门芯片的3、4引脚，将输出的S、Cn+1接入LED灯，连接电路如下图所示：五、实验结果1.半加器和全加器电路测试结果：通过八位拨动开关分别输入二进制数11和10，经过半加器和全加器电路处理后，实验箱LED灯分别显示结果1和01，如下图所示：六、实验总结通过本次实验，我对加法器的基本原理有了更深层次的理解，并掌握了加法器的设计方法和加法器的应用。
在实验的过程中，我遇到了一些问题，在老师的指导下，通过反复尝试和理论分析，终于成功解决了问题，对自己的动手实验能力和实际问题的解决能力有了更进一步的提高。
一、实验原理
全加器是一个能对两个一位二进制数及来自低位的“进位”进行相加，产生本位“和”及向高位“进位”的逻辑电路。
该电路有3个输出变量，分别是两个加数Ai，Bi和一个低进位Ci—-1,2个输出变量。
分别是本位Si和向高进位Ci。
二、实验过程
1，使用中小规模集成电路来设计组合电路是最常见的逻辑电路。
根据设计任务的要求建立输入，输出变量，并列出真值表。
2设计步骤，
1）根据题意列出真值表，再填入卡诺图。
2）由卡诺图得出逻辑表达式，并演化成“与非”的形式
3）根据逻辑表达式画出用“与非门”构成的逻辑电路
4）用实验验证逻辑功能
在实验装置适当位置选定3个14插座，按照集成块定位标记插好集成块74LS20
按图接好，输入端至逻辑开关。
实验提示：
对于非门而言，如果一个与门中的一条或几条如入引脚不被使用，则需将他们接高电平，如果一个与门不被使用，则需将此与门的至少一条输入引脚接低电平。
三、实验数据
半加器功能测试
A B S C
0 0 0 0
0 1 1 0
1 0 1 0
1 1 0 1 全加器功能测试
A i
B i
C i S i C i+1
0 0 0 0 0
0 0 1 1 0
0 1 0 1 0
0 1 1 0 1
1 0 0 1 0
1 0 1 0 1
1 1 00 1
1 1 1 0 1
四、实验所得
学会了全加器，半加器的接法，从原理上懂得了选择器的使用方法。

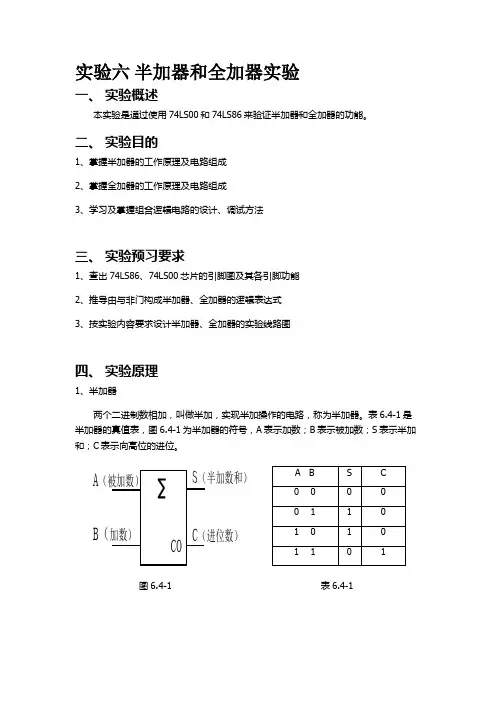

实验六半加器和全加器实验一、实验概述本实验是通过使用74LS00和74LS86来验证半加器和全加器的功能。
二、实验目的1、掌握半加器的工作原理及电路组成2、掌握全加器的工作原理及电路组成3、学习及掌握组合逻辑电路的设计、调试方法三、实验预习要求1、查出74LS86、74LS00芯片的引脚图及其各引脚功能2、推导由与非门构成半加器、全加器的逻辑表达式3、按实验内容要求设计半加器、全加器的实验线路图四、实验原理1、半加器两个二进制数相加，叫做半加，实现半加操作的电路，称为半加器。
表6.4-1是半加器的真值表，图6.4-1为半加器的符号，A表示加数；B表示被加数；S表示半加和；C表示向高位的进位。
A图6.4-1 表6.4-1从二进制数加法的角度看，真值表中只考了两个加数本身，没有考虑低位来的进位，这就是半加器一词的由来。
由真值表可得半加器逻辑表达式2、全加器全加器能进行加数、被加数和低位来的进位信号相加，并根据求和的结果给出该位的进位信号。
图6.4-2是全加器的符合，如果用Ai 、Bi 表示A 、B 两个数的第i 位，Ci-1表示为相邻低位来的进位数，Si 表示为本位和数（称为全加和），Ci 表示为向相邻高位的进位数，则根据全加运算规则可列出全加器的真值表如表6.4-2。
图6.4-2表6.4-2利用图形法可以很容易地求出S 、C 的简化函数表达式。
五、 Proteus 使用的元器件1. LOGICPROBE(BIG) //逻辑探头（大）。
2. LOGICSTATE //逻辑状态输入。
AB C B A B A B A S =⊕=+=A B C 1-⊕⊕=i i i i C B A S ii i i i i B A C B A C +⊕=-1)(3.74LS86 //四2输入异或门。
4.74LS00 //2输入4与非门。
六、实验要求1、半加器控制半加器的A、B端的电平，观察Y、Z的结果是否跟真值表一样。
2、全加器控制全加器的Ai、Bi和Ci-1端的电平，观察Si、Ci的结果是否跟真值表一样。
一、实验目的1. 理解全加器的概念和组成原理。
2. 掌握全加器的逻辑功能及其在数字电路中的应用。
3. 通过实验，验证全加器的逻辑功能，加深对全加器电路的理解。
二、实验原理全加器是一种能够实现两个二进制数相加，同时考虑来自低位进位信号的加法器。
它由两个半加器和一个与门组成。
其中，两个半加器分别用于实现两个加数的加法运算，与门用于处理来自低位的进位信号。
全加器的逻辑表达式如下：S = A ⊕ B ⊕ CinCout = (A ∧ B) ∨ (B ∧ Cin) ∨ (Cin ∧ A)其中，S为全加器的和输出，Cout为进位输出，A和B为两个加数，Cin为进位输入。
三、实验器材1. 数字电路实验箱2. 集成芯片：74LS86（异或门）、74LS08（与门）、74LS32（或门）3. 导线四、实验步骤1. 搭建全加器电路（1）根据实验原理图，在实验箱上连接两个半加器和两个与门。
（2）将A、B、Cin分别接入相应的电平开关，将S和Cout分别接入发光二极管。
（3）检查电路连接是否正确。
2. 测试全加器功能（1）设置A、B、Cin的不同电平组合，观察发光二极管显示的S和Cout状态。
（2）记录实验数据，验证全加器的逻辑功能。
3. 比较实验结果与理论值（1）根据实验数据，分析全加器的逻辑功能是否与理论值相符。
（2）对实验过程中出现的问题进行分析和总结。
五、实验结果与分析1. 实验数据| A | B | Cin | S | Cout ||---|---|-----|---|-------|| 0 | 0 | 0 | 0 | 0 || 0 | 0 | 1 | 1 | 0 || 0 | 1 | 0 | 1 | 0 || 0 | 1 | 1 | 0 | 1 || 1 | 0 | 0 | 1 | 0 || 1 | 0 | 1 | 0 | 1 || 1 | 1 | 0 | 0 | 1 || 1 | 1 | 1 | 1 | 1 |2. 分析通过实验数据可以看出，全加器的逻辑功能与理论值相符。
半加器和全加器实验报告数电实验报告半加全加器实验二半加/减器与全加/减器一、实验目的:(1)掌握全加器和半加器的逻辑功能。
(2)熟悉集成加法器的使用方法。
(3)了解算术运算电路的结构。
二、实验设备:1、74LS00(二输入端四与非门)2、74LS86(二输入端四异或门)3、数字电路实验箱、导线若干。
(74LS00引脚图)三、实验原理:两个二进制数相加，叫做半加，实现半加操作的电路，称为半加器。
A表示被加数，B表示加数，S表示半加和，Co 表示向高位的进位。
全加器能进行加数、被加数和低位来的信号相加，并给出该位的进位信号以及和。
四、实验内容:用74LS00和74LS86实现半加器、全加器的逻辑电路功能。
(一)半加器、半减器M=0时实现半加，M=1时实现半减，真值表如下:(74LS86引脚图)(半加器图形符号)2、S?B?A?A?BC?B(A?M)(二)全加器、全减器S?A?B?Ci-1Ci?BCi-1?(M?A)(B?C)五、实验结果半加器:S?B?A?A?B C?B(A?M)全加器:S?A?B?Ci-1Ci?C1M?C2M其中C1?(A?B)Ci?1?AB，C2?(AB)Ci?1?AB为了方便，以下Ci?1用C表示CI?(AB?AB)CM?(AB?AB)CM?ABM?ABM?ABCM?ABCM?ABCM?ABCM?ABM?ABM?ABCM?ABCM?ABCM?ABCM?(ABCM?ABCM?ABCM?ABCM ?BC?ABCM?ABCM?ABCM?ABCM?(M?A)(B?C)(BC)则Ci?BCi-1?(M?A)(B?C)六、心得体会本次实验做的是半加/减器和全加/减器两个电路，比上次实验复杂很多，因此充满了挑战性。
实验过程中，我认识到了在利用给定的电子元件进行实验设计来实现某一种或多种功能时，对电路的化简非常重要，而且要符合给定元件的限定条件，只有将电路化简成为能够与给定元件相符的情况下才能达到实验目的。
实验报告实验项目：半加器、全加器实验时间：2020.6.26 教师签字：批阅时间：7.3 综合成绩：93课程目标1权重课程目标2权重课程目标3权重课程目标4权重课程目标5权重课程目标6权重课程目标7权重实验目的1.学习用异或门组成二进制半加器和全加器，并测试其功能。
2．测试集成4位二进制全加器7483的逻辑功能。
3．学习用7483构成加减法电路。
实验设备Multisim工具软件13.0版实验原理或相关知识1．1位半加器半加器实现两个一位二进制数相加，并且不考虑来自低位的进位。
输入是A和B，输出是和S和进位CO。
半加器的电路图如图2-2-3所示。
其逻辑表达式是：ABCOBABABAS=⊕=+=图1半加器电路图2．全加器全加器实现1位二进制数的加法，考虑来自低位的进位，输入是两个一位二进制数A、B和来自低位的进位次CI，输出是S和向高位的进位CO，逻辑表达式是：I I I O IC B A AB BC A C B A AB C C B A S )(⊕+=++=⊕⊕=3．4位加法器7483是集成4位二进制加法器，其逻辑功能是实现两个4位二进制数 相加。
输入是0123A A A A 、0123B B B B 和来自低位的进位CI ，输出是0123S S S S 和向高位的进位CO 。
图 3 异或门功能测试1．7486型异或门功能测试图3中任一个异或门进行实验，输入端接逻辑开关，输出端接LED 显示。
将实验结果填入表1中，并判断功能是否正确，写出逻辑表达式。
图 3 异或门功能测试2．用异或门构成半加器电路如图4所示，输入端接逻辑开关，输出端接LED 显示。
将实验结果填入表2中，判断结果是否正确，写出和S 及进位CO 的逻辑表达式。
图 4 半加器3．一位二进制全加器(1) 将1位二进制全加器的真值表填入表3中。
(2) 写出和S 及进位CO 的逻辑表达式。
(3) 将逻辑表达式化简成合适的形式，画出用7486和7400实现的电路图。
实验⼆：半加器、全加器及其应⽤数字电路实验报告姓名：班级：学号：同组⼈员：实验⼆半加器、全加器及其应⽤⼀、实验⽬的1．了解74LS00、74LS86芯⽚的内部结构和功能； 2．了解全加器和全减器的结构和功能； 3．进⼀步熟悉逻辑电路的设计和建⽴过程。
⼆、实验设备1、数字电路试验箱2、74LS00、74LS86三、实验原理1、半加/减器原理两个⼆进制数相加/减，能实现半加/减。
实现半加操作的电路叫做半加器。
表1是半加/减器的真值表。
图1是半加器的符号。
A 表⽰被加数，B 表⽰加数，S 表⽰半加和，C 表⽰向⾼位的进/借位，M 为控制端，当M 为1时是半减器，M 为0时是半加器。
表1半加/减控制端图12、全加/减器原理全加器能进⾏加数、被加数和低位来的进位信号相加，并根据求和的结果给出该位的进位信号。
图2是全加器的符号，如果⽤A i 、B i 分别表⽰A 、B 的第i 位，C i-1表⽰为相邻低位来的进位数，S i 表⽰为本位和数（称为全加和），C i 表⽰为向相邻⾼位的进位数。
则根据全加运算规则可列出全加器的真值表；同理，全减器真值表也可列出。
如表2（M 为1表⽰全减，M 为0表⽰全加）。
加/减控制端图2表23、画卡诺图并化简得到逻辑表达式半加/减器逻辑表达式：S=A⊕BCO=（M⊕A）B=((（M⊕A）B)’1)’全加/减器逻辑表达式：S i=A⊕B⊕C i-1C i=BC +（B⊕C i-1）（A⊕M）=((BC) ’（（B⊕C i-1）（A⊕M））’)’四、实验内容半加/减器器的电路图为简明起见，在此不画出，仅画出全加/减器的电路图。
电路图说明：开关从左⾄右依次控制A、B、Ci-1、M。
全加/减器电路图M=0时为全加器，A=0,B=Ci-1=1时，实验结果如下图：M=1时为全减器，A=1,B=1，Ci-1=1时，实验结果如下图：五、实验结果1、半加、减验证结果：Array结论：验证结果符合半加、半减真值表的结果。
一、一、 半加器和全加器的设计半加器和全加器的设计
1.1. 实验目的：通过一位全加器的设计和仿真，熟悉基于Quartus QuartusⅡ软件进行原理图设Ⅱ软件进行原理图设计的基本流程。
该全加器通过两步实现，首先设计一个半加器，将半加器生成原理图符号，以供调用，然后用半加器构成全加器。
以供调用，然后用半加器构成全加器。
2.2. 原理图设计源文件原理图设计源文件
（1）半加器的设计原理图）半加器的设计原理图
图1-1 半加器原理图半加器原理图
（2）全加器的设计原理图）全加器的设计原理图
图1-2 全加器原理图全加器原理图
3.3. 设计仿真图设计仿真图
（1） 半加器的功能仿真图半加器的功能仿真图
图1-3 半加器功能仿真图半加器功能仿真图
（2） 全加器的功能仿真图全加器的功能仿真图
图1-4 全加器功能仿真图全加器功能仿真图。
一、实验目
1、学习和掌握半加器全加器工作原理和设计办法。
2、熟悉EDA工具Quartus II使用，可以纯熟运用Vrilog HDL语言在
Quartus II下进行工程开发、调试和仿真。
3、掌握组合逻辑电路在Quartus Ⅱ中图形输入办法及文本输入办法，
掌握层次化设计办法。
4、掌握半加器、全加器采用不同描述办法。
二、实验内容
1、完毕半加器全加器设计，涉及原理图输入，编译、综合、适配、仿真等。
并将半加器电路设
置成一种硬件符号入库
2、建立更高层次原理图设计，运用1位半加器构成1位全加器，并完毕编译、综合、适配、仿真
并硬件测试
3、采用图形输入法设计1位加法器分别采用图形输入和文本输入办法，设计全加器
4、实验报告：详细论述1位全加法器设计流程，给出各层次原理图及其相应仿真波形图，给出加
法器上时序分析状况，最后给出硬件测试流程和成果。
三、实验环节
1、建立一种Project。
2、编辑一种VHDL程序，规定用VHDL构造描述办法设计一种半加器
3、对该VHDL程序进行编译，修改错误。
4、建立一种波形文献。
（依照真值表）
5、对该VHDL程序进行功能仿真和时序仿真
四、实验现象
任务1：半加器真值表描述办法 代码如下：
半加器是只考虑两个加数自身，而不考虑来自低位进位逻辑电路 S=A B+A B CO=AB
代码如下:
LIBRARY IEEE ； --行为描述半加器 USE IEEE.STD_LOGIC_1164.ALL; ENTITY h_adder IS PORT(a,b:IN STD_LOGIC; so,co:OUT STD_LOGIC); END h_adder ；
Architecture FH1 OF h_adder IS
Signal abc:STD_LOGIC_vector(1 downto 0)； Begin
abc<=a&b ； --并 Process(abc) --进程 begin case abc is
逻辑图
半加器真值表
A i
B i S i
C i 0 0 0 1 1 0 1 1
0 0 1 0 1 0 0 1
WHEN "00"=>SO<='0';CO<='0';
WHEN "01"=>SO<='1';CO<='0';
WHEN "10"=>SO<='1';CO<='0';
WHEN "11"=>SO<='0';CO<='1';
WHEN OTHERS =>NULL;
END CASE;
END PROCESS;
END ARCHITECTURE FH1;
成果如下：
任务2：二进制加法运算规则描述
代码如下：
LIBRARY IEEE;--行为描述(抽象描述构造体功能) USE IEEE.STD_LOGIC_1164.ALL;
ENTITY h_adder2 is --半加器
PORT(A,B:IN STD_LOGIC;
S,C0:OUT STD_LOGIC);
END h_adder2;
ARCHITECTURE be_half_adder OF h_adder2 IS
BEGIN
PROCESS(A,B)
BEGIN
IF(A='0' AND B='0') THEN S<='0';C0<='0';
ELSIF(A='0' AND B='1') THEN
S<='1';C0<='0';
ELSIF(A='1' AND B='0') THEN S<='1';C0<='0';
ELSE
S<='0';C0<='1';
END IF;
END PROCESS;
END be_half_adder;
成果如下：
任务3：按逻辑表达式设计
代码如下：
LIBRARY IEEE；--行为描述半加器（按逻辑表达式）USE IEEE.STD_LOGIC_1164.ALL;
ENTITY h_adder3 IS
PORT(a,b:IN STD_LOGIC；
so,co:OUT STD_LOGIC);
END h_adder3；
Architecture FH1 OF h_adder3 IS
Begin
so<=a XOR b ；
co<=a AND b；
END ARCHITECTURE FH1;
成果如下：
任务4：用基本单元电路与或非描述半加器代码如下：
library IEEE;
use IEEE.STD_LOGIC_1164.all;
entity h_adder4 is
port(a:in STD_LOGIC;
b:in STD_LOGIC;
sum:out STD_LOGIC;
co:out STD_LOGIC );
end h_adder4;
architecture ch4 of h_adder4 is
signal c,d:std_logic;
begin
c<=a or b;
d<=a nand b;
co<=not d;
sum<=c and d;
end architecture ch4;
成果如下：
任务5 ：构造描述
代码如下：
--h_adder5
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL; ENTITY h_adder5 IS
PORT(A,B:IN STD_LOGIC;
co,s：OUT STD_LOGIC); END ENTITY h_adder5; ARCHITECTURE mix OF h_adder5 IS COMPONENT xor21 IS
PORT(i0,i1:IN STD_LOGIC;
q:OUT STD_LOGIC);
END COMPONENT;
BEGIN
co<=A AND B;
u1：xor21 PORT MAP(i0=>A,i1=>B,q=>s)；--例化END ARCHITECTURE mix;
--xor21
--half_adder半加器,构造描述
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
ENTITY xor21 IS
PORT(i0,i1:IN STD_LOGIC;
q：OUT STD_LOGIC);
END ENTITY xor21;
ARCHITECTURE behav OF xor21 IS
BEGIN
q<=i0 XOR i1;
END ARCHITECTURE behav;
成果如下：
五、实验体会
通过这次实验，复习了VHDL语言应用，通过五种不同方式，进行半加器设计，加深了对半加器理解，及对五种办法运用，真值表描述办法、二进制加法运算规则描述、按逻辑表达式设计、用基本单元电路与或非描述半加器、构造描述。
特别在构造描述，元件例化某些，有了更好理解和掌握。
