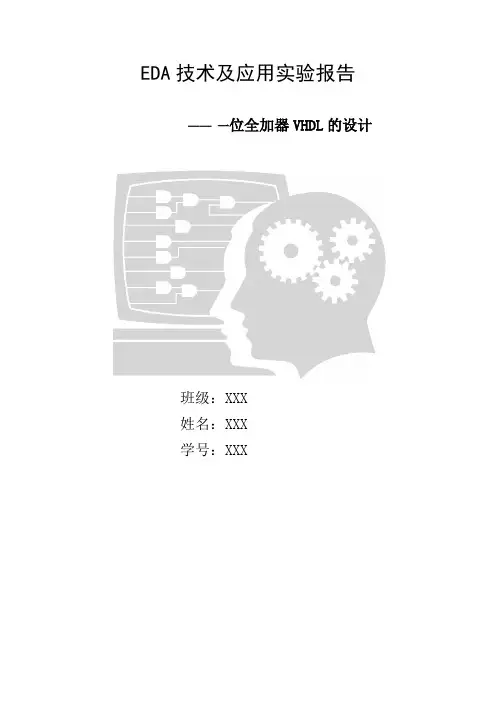

EDA技术及应用实验报告

——一位全加器VHDL的设计

班级:XXX

姓名:XXX

学号:XXX

一位全加器的VHDL设计

一、实验目的:

1、学习MAX+PLUSⅡ软件的使用,包括软件安装及基本的使用流程。

2、掌握用VHDL设计简单组合电路的方法和详细设计流程。

3、掌握VHDL的层次化设计方法。

二、实验原理:

本实验要用VHDL输入设计方法完成1位全加器的设计。1位全加器可以用两个半加器及一个或门连接构成,因此需要首先完成半加器的VHDL设计。采用VHDL层次化的设计方法,用文本编辑器设计一个半加器,并将其封装成模块,然后在顶层调用半加器模块完成1位全加器的VHDL设计。

三、实验内容和步骤:

1、打开文本编辑器,完成半加器的设计。

2、完成1位半加器的设计输入、目标器件选择、编译。

3、打开文本编辑器,完成或门的设计。

4、完成或门的设计输入、目标器件选择、编译。

5、打开文本编辑器,完成全加器的设计。

6、完成全加器的设计输入、目标器件选择、编译。

7、全加器仿真

8、全加器引脚锁定

四、结果及分析:

该一位加法器是由两个半加器组成,在半加器的基础上,采用元件的调用和例化语句,将元件连接起来,而实现全加器的VHDL编程和整体功能。全加器包含两个半加器和一或门,1位半加器的端口a和b分别是两位相加的二进制输入信号,h是相加和输出信号,c是进位输出信号。构成的全加器中,A,B,C分别是该一位全加器的三个二进制输入端,H是进位端,Ci是相加和输出信号的和,下图是根据试验箱上得出的结果写出的真值表:

信号输入端信号输出端

Ai Bi Ci Si Ci

0 0 0 0 0

0 0 1 1 0

0 1 0 1 0

0 1 1 0 1

1 0 0 1 0

1 0 1 0 1

1 1 0 0 1

1 1 1 1 1
