Excel帕累托图模板(自带公式)

这么漂亮的Excel帕累托图，还不赶紧收藏今天给⼤家介绍⼀种制作具有商务范的帕累托图。

帕累托图⼜叫柏拉图、排列图、主次图，是以意⼤利经济学家V.Pareto的名字命名的，是将出现的质量问题和质量改进项⽬按照重要程度依次排列⽽采⽤的图表。

在反映质量问题、展现质量改进项⽬等领域有⼴泛应⽤。

创建图表①选中D4：D9、F4：F9单元格区域。

②【插⼊】→【图表】→【柱状图】。

如下动图所⽰：更改图表类型①选中“系列2”系列，【右键】→【更改图表类型】→【带数据标记的折线图】→【设置次坐标轴】。

如下动图所⽰：重新设置“系列2”数据源①单击图表【右键】→【选中数据】→【编辑系列2】→【系列值】→辅助列G3：G9单元格区域。

如下动图所⽰：设置系列1柱状图①选中“系列1”，单击⿏标右键，在弹出的快捷菜单中单击【设置数据系列格式】。

②在弹出的【设置数据系列格式】对话框中【系列选项】→【分类间距】→【⽆间距】。

③设置柱状图的填充颜⾊和边框⾊。

设置次要横坐标轴①添加“横次坐标轴”。

②【设置坐标轴格式】→【坐标轴选项】→【位置坐标轴】→【在刻度线上】。

设置纵坐标轴①选中主纵坐标轴，【设置坐标轴格式】→【最⼩值为0】→【最⼤值为150】。

②选中副纵坐标轴，【设置坐标轴格式】→【最⼩值为0】→【最⼤值为1】。

图表美化①隐藏副横纵坐标轴，删除⽹格线与图例，设置图表区、绘图区背景颜⾊。

结语：⾮常感谢⼤家的⽀持和帮助，喜欢的朋友可以为我“赞赏”和“点赞”。

有需要素材的朋友可以给我留⾔。

欢迎⼤家为我“赞赏”。

原创不易，⾮常感谢⼤家的⽀持。

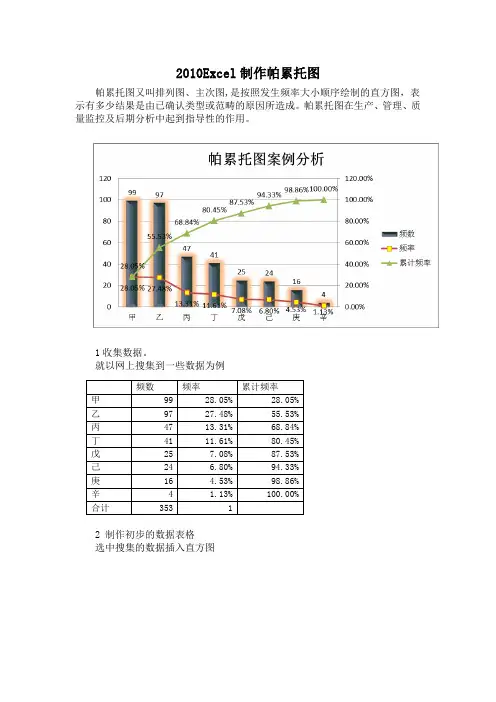

2010Excel 制作帕累托图
帕累托图又叫排列图、主次图,
是按照发生频率大小顺序绘制的直方图，表示有多少结果是由已确认类型或范畴的原因所造成。

帕累托图在生产、管理、质量监控及后期分析中起到指导性的作用。

1收集数据。

就以网上搜集到一些数据为例
2 制作初步的数据表格
选中搜集的数据插入直方图
频数
频率
累计频率
甲 99 28.05% 28.05% 乙 97 27.48% 55.53% 丙 47 13.31% 68.84% 丁 41 11.61% 80.45% 戊 25 7.08% 87.53% 己 24 6.80% 94.33% 庚 16 4.53% 98.86% 辛 4 1.13%
100.00% 合计
353
1
3.点击右侧的累积频率、频率，更改图表类型，选择折线图
轴）
5.点击图表中的柱状图和折线图添加数据标签，然后进行一些修饰，这样一
个帕累托图就完成了。

Excel2010制作柏拉（Pareto）图
柏拉（Pareto）图又叫排列图、主次图,是按照发生频率大小顺序绘制的直方图，表示有多少结果是由已确认类型或范畴的原因所造成。

柏拉（Pareto）图在生产、管理、质量监控及后期分析中起到指导性的作用。

1收集数据。

数量百分比累积百分比
砂眼废24 43.64% 43.64%
气孔废11 20.00% 63.64%
损伤废 6 10.91% 74.55%
夹渣废 5 9.09% 83.64%
未下芯 3 5.45% 89.09%
披缝废 2 3.64% 92.73%
断芯废 2 3.64% 96.36%
粘砂 1 1.82% 98.18%
起皮夹
砂
1 1.82% 100.00%
2 制作初步的数据表格
选中搜集的数据插入直方图
3.点击右侧的百分比、累积百分比，更改图表类型，选择折线图
4点击右侧的百分比、累积百分比，选择设置数据格式（系列选项中选择次坐标轴）
5.点击图表中的柱状图和折线图添加数据标签，然后进行一些修饰，这样一个柏拉（Pareto）图就完成了。

老板让我制作柏拉图，我不会，同事用Excel6步搞定！今天我们来学习下如何在Excel中制作柏拉图，这个图表在的应用非常广泛，各行各业都能见到它的身影，相信很多人都不陌生，做法也并不难，下面我们就以食堂投诉分析为例，来讲解下制作方法一、柏拉图的作用柏拉图又名帕累托图，是“二八法则”的图形化体现。

即80%的问题是由20%的原因所造成的。

在项目管理中，我们只需找到20%的关键性原因，就能解决项目的绝大部分问题如上图，是一个食堂投诉的柏拉图，通过观察会发现，【价格贵】，【座位不够】，【排队时间长】这三项投诉已经占据了80%的比例，所以我们只需要着重解决这3项，就能显著提高食堂的满意度，降低投诉率。

二、构建辅助数据想要制作柏拉图，我们还需要构建一个复制数据，在表格中计算下投诉的【累积占比】在开始计算之前，我们需要点对表格中的【投诉次数】进行【降序排序】，然后使用公式计算累计占比公式：=SUM($B$3:B3)/SUM($B$3:$B$9)三、插入图表选择数据，然后在图表中插入一个柱形图，显示图标后找到【更改图表类型】，在最下方选择组合图，我们将【累计占比】更改为【带数据标记的折线图】然后勾选【次坐标轴】，将折线图放在次坐标轴上之后点击柱形图，按下Ctrl+1调出设置窗口，将【间隙宽度】直接设置为0即可，这样就会显示为柱形图的最大宽度，最后再为柱形图设置一个灰色的边框线即可四、调整折线图现在我们需要将折线图与坐标轴的0点重合，这个需要进行2次调整首先在【累积占比】这个数据源中新增一个数字0，让折现图向下移动，与Excel轴重合可将【累积占比】直接引用出来，然后在上方新增一个0值，把这一列数据替换为折线图的数据源即可之后点击图表，在上方找到【图表设置】在最右侧找到【添加图表元素】，选择【坐标轴】，为图标新增【次要横坐标轴】，就会在上面显示一个X轴之后点击X轴，按下Ctrl+1调出设置窗口，在右侧找到坐标轴位置，勾选【在刻度线之上】，这样的话折现图就会从0点开始了五、添加数据标签将左侧Y轴的最小值设置为0，最大值设置为138，它是总的投诉次数将右侧Y轴的最小值设置为0，最大值设置为1，然后更改显示方式为百分比显示之后为图表新增数据标签，并且将标签放在【靠下的位置】，将【0】与【100%】这2个标签手动删除，我们可以使用坐标轴的标签来展示。

excel表格中制作帕累托图表
01
方法1
可以使用Excel自带的方法来绘制帕累托图.具体步骤如下：
步骤1：选择A1:B9单元格,单击【插入】-【插入统计图】-【排列图】,插入排列图.如下图所示.
步骤2：修改标题,调整图表颜色如下图所示.
01
方法2
除了上述的使用Excel自带的功能生成排列图以外,还可以使用柱形图与折线图的方法生成排列图.具体的方法如下：
步骤1：先对数据源进行降序排序,然后再求累加,与累计占比.
在C2单元格中输入以下公式：=SUM(B$2:B2),向下填充至C9单元格.
在D2单元格中输入以下公式：=C2/SUM($B$2:$B$9),向下填充至D9单元格.
步骤2：选择A列,B列与D列,依次单击【插入】-【插入柱形图或条形图】-【簇状柱形图】,插入柱形图.如下图所示：
步骤3：选中图表,然后右键单击【更改图表类型】快捷菜单,翻开【更改图表类型】对话框,在【组合】菜单中将“累计占比”系列的【图表类型】修改为【折线图】,勾选【次坐标轴】复选框,最后单击【确定】按钮.如下图所示：
步骤4：选择数据系列,翻开【设置数据系列格式】窗格,将【系列重叠】修改为0%,【间隙宽度】修改为10%.如下图所示：
步骤5：最后修改图表的标题与颜色.如下图所示：。
