管道直径尺寸规格

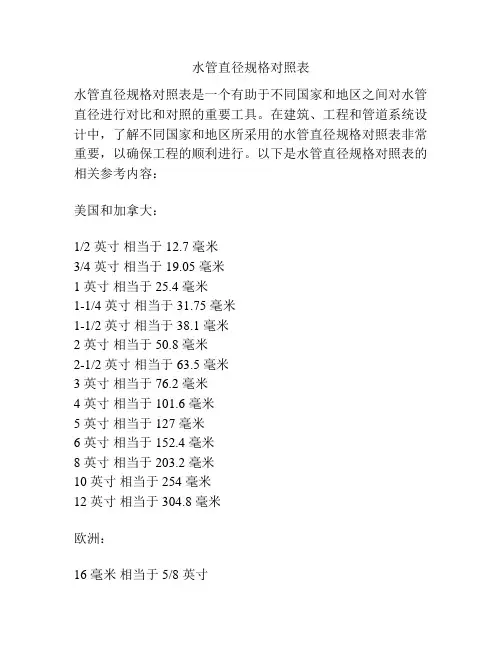

水管直径规格对照表水管直径规格对照表是一个有助于不同国家和地区之间对水管直径进行对比和对照的重要工具。

在建筑、工程和管道系统设计中，了解不同国家和地区所采用的水管直径规格对照表非常重要，以确保工程的顺利进行。

以下是水管直径规格对照表的相关参考内容：美国和加拿大：1/2 英寸相当于 12.7 毫米3/4 英寸相当于 19.05 毫米1 英寸相当于 25.4 毫米1-1/4 英寸相当于 31.75 毫米1-1/2 英寸相当于 38.1 毫米2 英寸相当于 50.8 毫米2-1/2 英寸相当于 63.5 毫米3 英寸相当于 76.2 毫米4 英寸相当于 101.6 毫米5 英寸相当于 127 毫米6 英寸相当于 152.4 毫米8 英寸相当于 203.2 毫米10 英寸相当于 254 毫米12 英寸相当于 304.8 毫米欧洲：16 毫米相当于 5/8 英寸25 毫米相当于 1 英寸32 毫米相当于 1-1/4 英寸40 毫米相当于 1-1/2 英寸50 毫米相当于 2 英寸63 毫米相当于 2-1/2 英寸75 毫米相当于 3 英寸90 毫米相当于 3-1/2 英寸110 毫米相当于 4 英寸160 毫米相当于 6 英寸200 毫米相当于 8 英寸250 毫米相当于 10 英寸315 毫米相当于 12 英寸澳大利亚和新西兰：20 毫米相当于 3/4 英寸25 毫米相当于 1 英寸32 毫米相当于 1-1/4 英寸40 毫米相当于 1-1/2 英寸50 毫米相当于 2 英寸65 毫米相当于 2-1/2 英寸80 毫米相当于 3 英寸100 毫米相当于 4 英寸125 毫米相当于 5 英寸150 毫米相当于 6 英寸200 毫米相当于 8 英寸250 毫米相当于 10 英寸300 毫米相当于 12 英寸以上是水管直径规格对照表的相关参考内容，适用于美国、加拿大、欧洲、澳大利亚和新西兰等国家和地区。

这个对照表可以帮助工程师和设计师更好地理解和比较不同地区所采用的水管直径规格，以确保设计和施工工作的准确性和一致性。

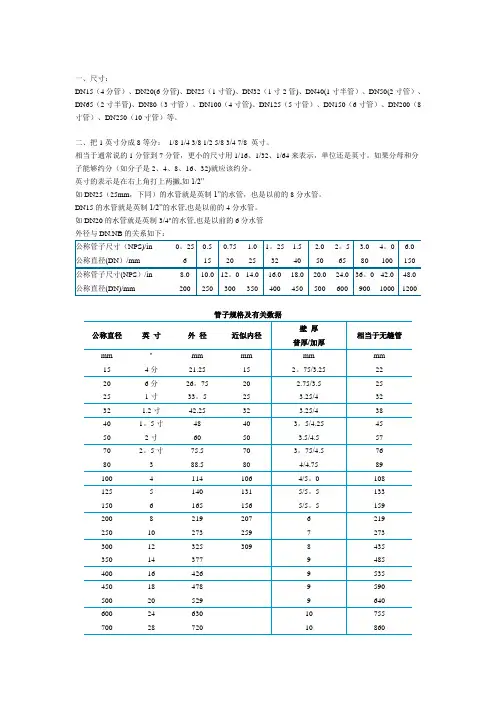

一、尺寸：DN15（4分管）、DN20(6分管)、DN25（1寸管)、DN32（1寸2管)、DN40(1寸半管）、DN50(2寸管）、DN65（2寸半管)、DN80（3寸管）、DN100（4寸管)、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

二、把1英寸分成8等分：1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管，更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32)就应该约分。

英寸的表示是在右上角打上两撇,如1/2”如DN25（25mm，下同）的水管就是英制1”的水管，也是以前的8分水管。

DN15的水管就是英制1/2”的水管,也是以前的4分水管。

如DN20的水管就是英制3/4"的水管,也是以前的6分水管外径与DN,NB的关系如下：公称管子尺寸（NPS)/in 0。

25 0.5 0.75 1.0 1。

25 1.5 2.0 2。

5 3.0 4。

0 6.0公称直径(DN）/mm 6 15 20 25 32 40 50 65 80 100 150 公称管子尺寸(NPS）/in 8.0 10.0 12。

0 14.0 16.0 18.0 20.0 24.0 36。

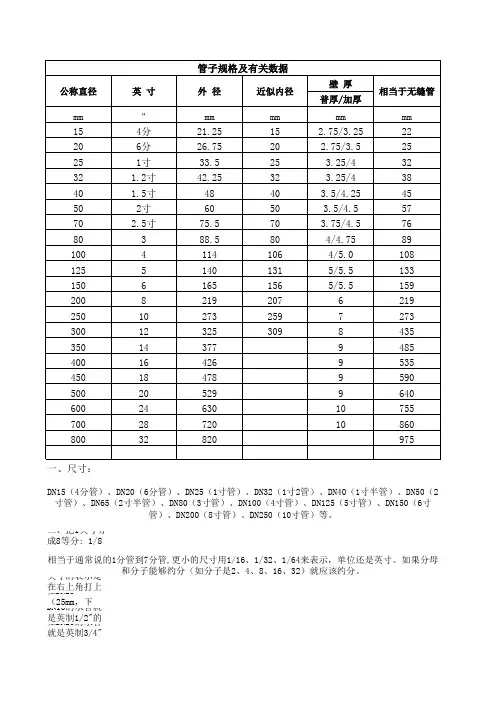

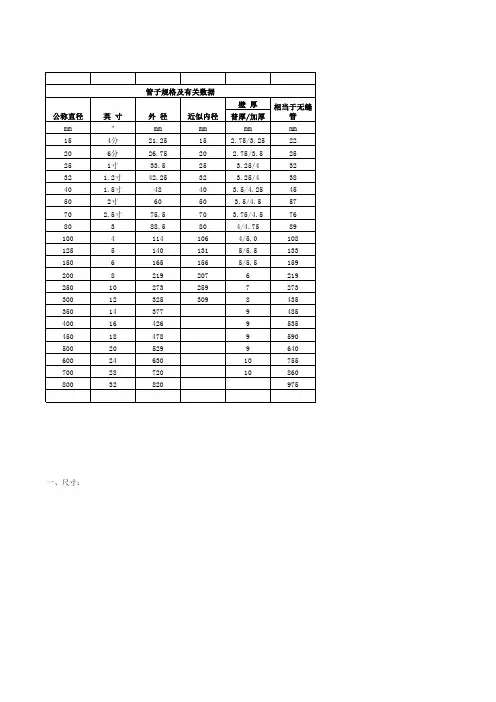

0 42.0 48.0 公称直径(DN)/mm 200 250 300 350 400 450 500 600 900 1000 1200管子规格及有关数据公称直径英寸外径近似内径壁厚相当于无缝管普厚/加厚mm ＂mm mm mm mm 15 4分21.25 15 2。

75/3.25 22 20 6分26。

75 20 2.75/3.5 25 25 1寸33。

5 25 3.25/4 32 32 1.2寸42.25 32 3.25/4 38 40 1。

5寸48 40 3。

5/4.25 45 50 2寸60 50 3.5/4.5 57 70 2。

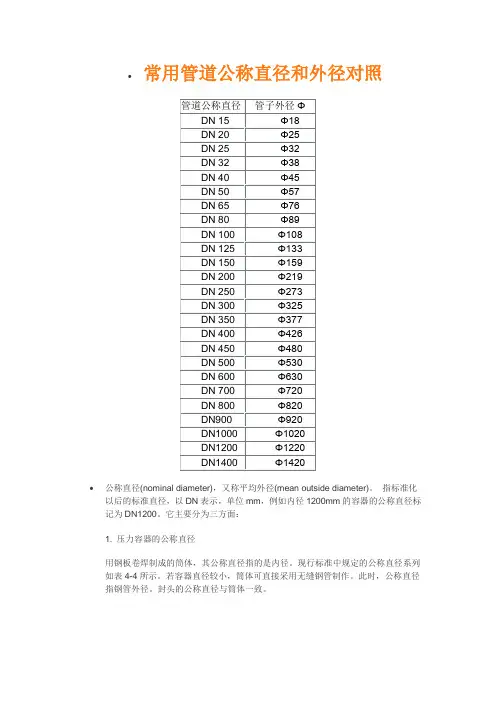

∙常用管道公称直径和外径对照∙2" sch.10s 表示2”接管的壁厚为2.9mm,材质为不锈钢；2" sch.40 表示2”接管的壁厚为4.0mm。

∙公称直径(nominal diameter)，又称平均外径(mean outside diameter)。

指标准化以后的标准直径，以DN表示，单位mm，例如内径1200mm的容器的公称直径标记为DN1200。

它主要分为三方面：1. 压力容器的公称直径用钢板卷焊制成的筒体，其公称直径指的是内径。

现行标准中规定的公称直径系列如表4-4所示。

若容器直径较小，筒体可直接采用无缝钢管制作。

此时，公称直径指钢管外径。

封头的公称直径与筒体一致。

2.管子的公称直径一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。

一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。

DN15的水管就是英制1/2"的水管，也是以前的4分水管。

如DN20的水管就是英制3/4"的水管，也是以前的6分水管一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。

DN15的水管就是英制1/2"的水管，也是以前的4分水管。

如DN20的水管就是英制3/4"的水管，也是以前的6分水管。

•常用管道公称直径和外径对照•公称直径(nominal diameter)，又称平均外径(mean outside diameter)。

指标准化以后的标准直径，以DN表示，单位mm，例如内径1200mm的容器的公称直径标记为DN1200。

它主要分为三方面：1. 压力容器的公称直径用钢板卷焊制成的筒体，其公称直径指的是内径。

现行标准中规定的公称直径系列如表4-4所示。

若容器直径较小，筒体可直接采用无缝钢管制作。

此时，公称直径指钢管外径。

封头的公称直径与筒体一致。

2.管子的公称直径一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。

化工厂用来输送水、煤气、空气、油以及取暖用蒸汽等一般压力的流体，管道往往采用电焊钢管，称有缝管。

有缝管按厚度可分为薄壁钢管、普通钢管和加厚钢管。

一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。

DN15的水管就是英制1/2"的水管，也是以前的4分水管。

如DN20的水管就是英制3/4"的水管，也是以前的6分水管一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。

DN15的水管就是英制1/2"的水管，也是以前的4分水管。

如DN20的水管就是英制3/4"的水管，也是以前的6分水管。

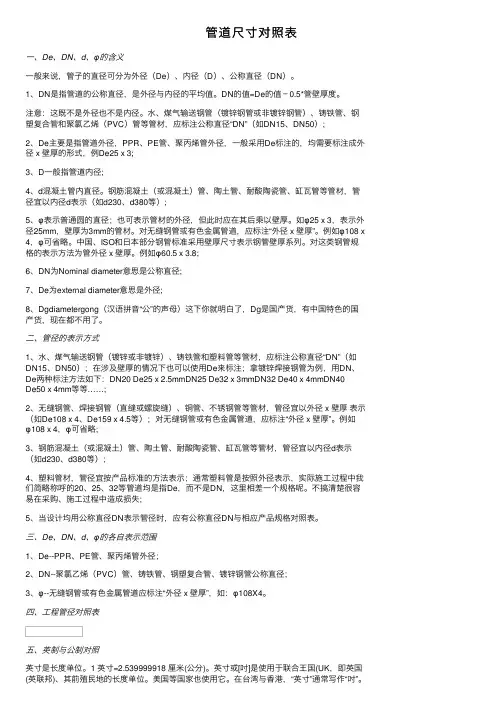

管道尺⼨对照表⼀、De、DN、d、φ的含义⼀般来说，管⼦的直径可分为外径（De）、内径（D）、公称直径（DN）。

1、DN是指管道的公称直径，是外径与内径的平均值。

DN的值=De的值﹣0.5*管壁厚度。

注意：这既不是外径也不是内径。

⽔、煤⽓输送钢管（镀锌钢管或⾮镀锌钢管）、铸铁管、钢塑复合管和聚氯⼄烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）;2、De主要是指管道外径，PPR、PE管、聚丙烯管外径，⼀般采⽤De标注的，均需要标注成外径 x 壁厚的形式，例De25 x 3;3、D⼀般指管道内径;4、d混凝⼟管内直径。

钢筋混凝⼟（或混凝⼟）管、陶⼟管、耐酸陶瓷管、缸⽡管等管材，管径宜以内径d表⽰（如d230、d380等）;5、φ表⽰普通圆的直径；也可表⽰管材的外径，但此时应在其后乘以壁厚。

如φ25 x 3，表⽰外径25mm，壁厚为3mm的管材。

对⽆缝钢管或有⾊⾦属管道，应标注“外径 x 壁厚”。

例如φ108 x 4，φ可省略。

中国、ISO和⽇本部分钢管标准采⽤壁厚尺⼨表⽰钢管壁厚系列。

对这类钢管规格的表⽰⽅法为管外径 x 壁厚。

例如φ60.5 x 3.8;6、DN为Nominal diameter意思是公称直径;7、De为external diameter意思是外径;8、Dgdiametergong（汉语拼⾳“公”的声母）这下你就明⽩了，Dg是国产货，有中国特⾊的国产货，现在都不⽤了。

⼆、管径的表⽰⽅式1、⽔、煤⽓输送钢管（镀锌或⾮镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；在涉及壁厚的情况下也可以使⽤De来标注；拿镀锌焊接钢管为例，⽤DN、De两种标注⽅法如下：DN20 De25 x 2.5mmDN25 De32 x 3mmDN32 De40 x 4mmDN40De50 x 4mm等等……;2、⽆缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径 x 壁厚表⽰（如De108 x 4、De159 x 4.5等）；对⽆缝钢管或有⾊⾦属管道，应标注“外径 x 壁厚”。

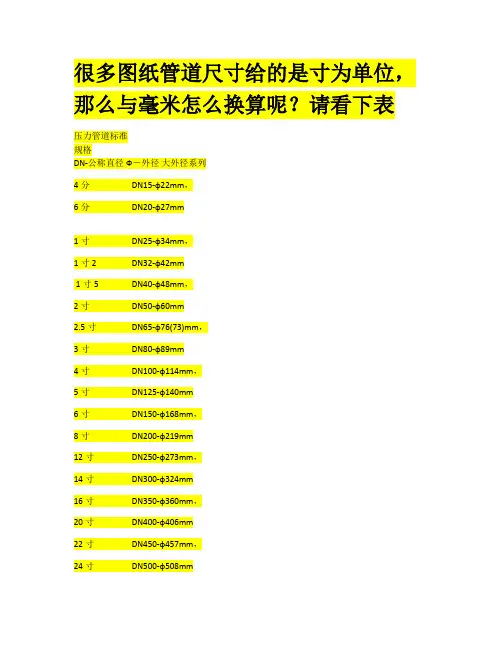

很多图纸管道尺寸给的是寸为单位，那么与毫米怎么换算呢？请看下表压力管道标准规格DN-公称直径Ф－外径大外径系列4分DN15-ф22mm，6分DN20-ф27mm1寸DN25-ф34mm，1寸2 DN32-ф42mm1寸5 DN40-ф48mm，2寸DN50-ф60mm2.5寸DN65-ф76(73)mm，3寸DN80-ф89mm4寸DN100-ф114mm，5寸DN125-ф140mm6寸DN150-ф168mm，8寸DN200-ф219mm12寸DN250-ф273mm，14寸DN300-ф324mm16寸DN350-ф360mm，20寸DN400-ф406mm22寸DN450-ф457mm，24寸DN500-ф508mm31寸 DN600-ф610mm，小外径系列4 分DN15-ф18mm，6分DN20-ф25mm1寸DN25-ф32mm，1.2寸DN32-ф38mm1.5寸DN40-ф45mm，2寸DN50-ф57mm2.5寸DN65-ф73mm，3寸DN80-ф89mm4寸 DN100-ф108mm，5寸DN125-ф133mm6寸DN150-ф159mm，8寸DN200-ф219mm12寸DN250-ф273mm，14寸DN300-ф324mm16寸DN350-ф360mm，20寸DN400-ф406mm22寸DN450-ф457mm，24寸DN500-ф508mm31寸 DN600-ф610mm，一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母 D 来表示，其后附加外直径的尺寸和壁厚，例如外径为 108 的无缝钢管，壁厚为5MM，用 D108*5 表示，塑料管也用外径表示，如 De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用 DN 表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

DN-公称直径Ф－外径年夜外径系列 DN15-ф22mm, DN20-ф27mm DN25-ф34mm, DN32-ф42mmDN40-ф48mm, DN50-ф60mmDN65-ф76(73)mm, DN80-ф89mmDN100-ф114mm, DN125-ф140mmDN150-ф168mm, DN200-ф219mmDN250-ф273mm, DN300-ф324mmDN350-ф360mm, DN400-ф406mmDN450-ф457mm, DN500-ф508mmDN600-ф610mm,小外径系列DN15-ф18mm, DN20-ф25mmDN25-ф32mm, DN32-ф38mmDN40-ф45mm, DN50-ф57mmDN65-ф73mm, DN80-ф89mmDN100-ф108mm, DN125-ф133mmDN150-ф159mm, DN200-ф219mmDN250-ф273mm, DN300-ф325mmDN350-ф377mm, DN400-ф426mmDN450-ф480mm, DN500-ф530mmDN600-ф630mm,一般来说, 管子的直径可分为外径、内径、公称直径.管材为无缝钢管的管子的外径用字母D来暗示, 其后附加外直径的尺寸和壁厚, 例如外径为108的无缝钢管, 壁厚为5MM, 用D108*5暗示, 塑料管也用外径暗示, 如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采纳DN暗示, 在设计图纸中一般采纳公称直径来暗示, 公称直径是为了设计制造和维修的方便人为地规定的一种标准, 也较公称通径, 是管子（或者管件）的规格名称.管子的公称直径和其内径、外径都不相等, 例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种, 108为管子的外径, 5暗示管子的壁厚, 因此, 该钢管的内径为（108*5-5）＝98MM, 可是它不完全即是钢管外径减两倍壁厚之差, 也可以说, 公称直径是接近于内径, 可是又不即是内径的一种管子直径的规格名称, 在设计图纸中所以要用公称直径, 目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸, 公称直径采纳符号DN暗示, 如果在设计图纸中采纳外径暗示, 也应该作出管道规格对比表, 标明某种管道的公称直径, 壁厚.。

管道直径尺寸规格表一、管道直径的定义与分类管道直径是指管道横截面中最大的距离，通常用于描述管道的尺寸大小。

根据国际标准，管道直径一般以毫米（mm）为单位进行表示。

根据不同的使用需求和行业标准，管道直径可以分为以下几类：1. 小口径管道：指直径小于25mm的管道，主要用于低压液体和气体传输。

2. 中口径管道：指直径在25mm到300mm之间的管道，广泛应用于工业生产中的液体和气体传输。

3. 大口径管道：指直径大于300mm的管道，常用于输送大流量液体或气体，例如供水、排水、天然气输送等。

二、常见管道直径规格根据国际标准和行业需求，常见的管道直径规格表如下：1. 小口径管道直径规格表：直径（mm） | 壁厚（mm） | 标准长度（m）------------------------------6 | 0.6 | 68 | 0.8 | 610 | 1.0 | 612 | 1.0 | 615 | 1.2 | 620 | 1.5 | 62. 中口径管道直径规格表：直径（mm） | 壁厚（mm） | 标准长度（m）------------------------------25 | 1.5 | 632 | 2.0 | 640 | 2.5 | 650 | 3.0 | 665 | 3.5 | 680 | 4.0 | 6100 | 4.5 | 6125 | 5.0 | 6150 | 5.5 | 6200 | 6.0 | 6250 | 6.5 | 6300 | 7.0 | 63. 大口径管道直径规格表：直径（mm） | 壁厚（mm） | 标准长度（m）------------------------------350 | 7.5 | 6400 | 8.0 | 6450 | 8.5 | 6500 | 9.0 | 6600 | 10.0 | 6700 | 11.0 | 6800 | 12.0 | 6三、选择合适的管道直径在选择管道直径时，需要根据具体的工程需求和流体传输要求来确定。

管道直径尺寸规格五金手册中可以查一般来说,管子的直径可分为外径、内径、公称直径.管材为无缝钢管的管子的外径用字母D 来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管,壁厚为5MM，用D108＊5表示,塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等,例如：公称直径为100MM的无缝钢管邮102*5、108＊5等好几种,108为管子的外径，5表示管子的壁厚，因此,该钢管的内径为（108＊5—5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚.。

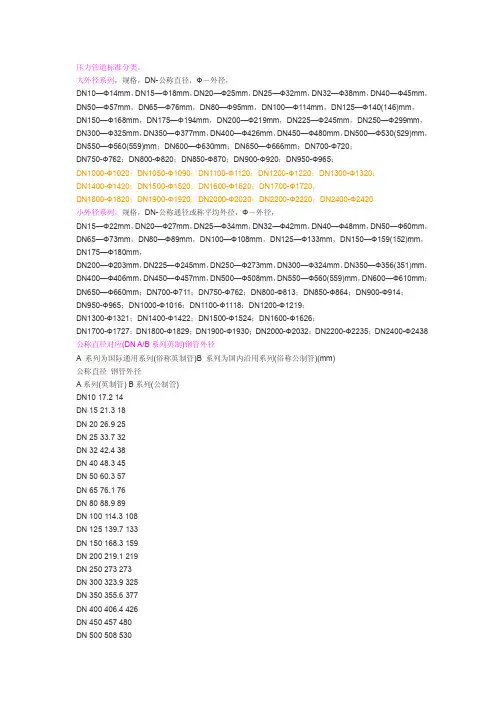

管子系列标准压力管道设计及施工，首先考虑压力管道及其元件标准系列的选用.世界各国应用的标准体系虽然多，大体可分成两大类.压力管道标准见表3。

法兰标准见表4。

表3 压力管道标准分类大外径系列小外径系列规格DN—公称直径Ф－外径DN15—ф22mm，DN20-ф27mmDN25-ф34mm，DN32—ф42mmDN40—ф48mm，DN50—ф60mmDN65-ф76（73）mm，DN80—ф89mmDN100—ф114mm，DN125-ф140mmDN150—ф168mm，DN200-ф219mmDN250-ф273mm，DN300—ф324mmDN350—ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mmDN600—ф610mm，DN15-ф18mm，DN20—ф25mmDN25-ф32mm，DN32—ф38mmDN40—ф45mm，DN50—ф57mm DN65-ф73mm，DN80-ф89mmDN100—ф108mm,DN125—ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm,DN300—ф325mm DN350-ф377mm,DN400-ф426mm DN450-ф480mm,DN500—ф530mm DN600—ф630mm，。
