摘要发动机无法启动是现代汽车电控发动机的典型故障之一。
本文先阐述电控高压共轨的定义，然后以长城哈弗GW2.8TC—CB18型增压共轨柴油机为例，因电控系统故障造成无法启动的故障原因、故障的诊断与排除二个方面进行详细分析，通过维修案例对此故障的诊断与排除方法进行论证。
关键词：典型故障电控高压共轨原因分析故障诊断浅议长城哈弗共轨柴油机机无法启动的故障诊断与排除前言我国汽车工业正处于发展和提高时期，随着人民生活水平的提高，拥有汽车的家庭越来越多。
人们对汽车的使用性能，要求也越来越高。
国产汽车长城哈弗H系列车型销量一直很好，长城哈弗柴油版上市之后，很多潜在客户询问“电控高压共轨”是什么技术？为什么客户关心发动机采用的是什么技术，因为发动机就好比是汽车的心脏，发动机性能的好坏就直接影响到汽车的动力性、经济性、舒适性、可靠性、安全性和排放净化。
发动机不能启动就意味着车辆不能行使，给车主的出行带来不便。
长城哈弗GW2.8TC—CB18型增压共轨柴油机安装了BOSCH公司的CRS2.0(第二代)共轨系统，采用了EDC16C39电控单元，最大喷油压力为145MPa。
柴油机共轨式电控燃油喷射技术是一种全新的技术，因为它集成了计算机控制技术、现代传感检测技术以及先进的喷油结构与一身。
它可以实现喷射压力、喷油时间和喷油量的精确控制，降低了发动机噪音和减少了废气的排放等等。
一电控高压共轨的定义“电控”是指喷油系统有电脑控制，ECU（俗称电脑）对每个喷油嘴的喷油量、喷油时刻进行精确控制，能使柴油机的燃油经济性和动力性达到最佳的平衡，而传统的柴油机侧是机械控制，控制精度无法得以保障。
“高压”是指喷油系统压力比传统柴油机要高出1.1倍，最高喷油压力为145MPa（而传统柴油机的喷油压力为60—70 MPa），压力大雾化好燃烧充分，从而提高了动力性，最终达到省油的目的。
“共轨”是通过公共供油管同时供给各个喷油嘴，喷油量经过ECU的精确计算，同时向各个喷油嘴提供同样质量、同样压力的燃油，使发动机运转更加平顺，从而优化柴油机的综合性能。
当前位置：2009年第04期>> 维修实例>> 返回目录哈弗CUV GW2.8TC型柴油机无法启动作者：● 文/山东王晓林刘华编辑：钟永刚浏览：481次下载PDF[48]故障现象：一辆2 0 0 7 年后轮驱动的长城哈弗C U V ，行驶里程约4 万k m ，搭载 GW2.8TC型增压共轨柴油发动机、5速手动变速器。
因意外油底壳挂碎，造成化瓦故障。
在某保险公司定点修理厂修复后，发动机始终启动不着火。

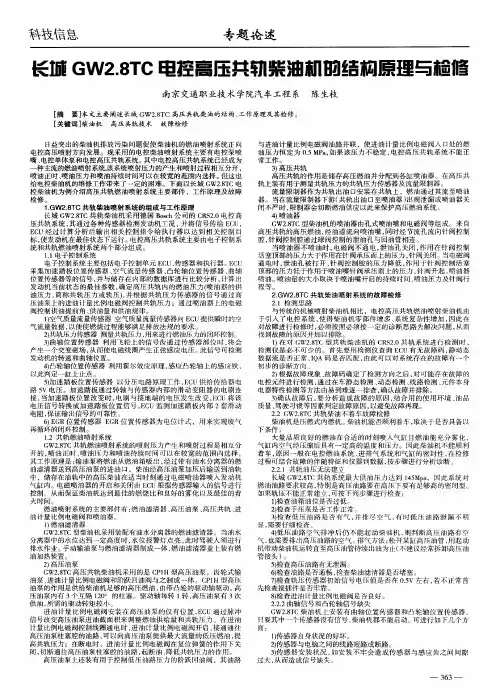

故障诊断与排除：首先，对G W2 . 8 T C型增压共轨柴油机的电控高压共轨系统进行简单的介绍。
GW2.8TC型柴油机采用了BOSCH公司的C R S2.0(第二代)高压共轨式供油系统，系统的最大供油压力为145MPa，供油过程由BOSCH EDC16C39型电控单元进行控制。

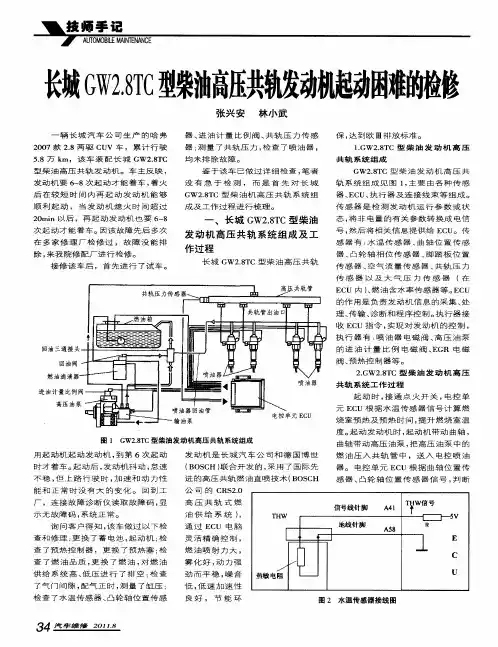

GW2.8T C型柴油机电控系统主要由各种传感器、E C U、执行器及连接线束等组成。
传感器有：水温传感器 (负温度系数、2个端子)、曲轴位置传感器(电磁感应式、2个端子)、凸轮轴相位传感器(霍尔效应式、3个端子)、脚踏板位置传感器(双电位级式、6个端子)、空气流量传感器(热膜式、带进气温度、5 个端子)、共轨压力传感器(压敏元件式、 3个端子)以及大气压力传感器(在E C U 内)、燃油含水率传感器(3个端子)等。
E C U控制的执行器有：喷油器电磁阀、高压油泵的进油计量比例电磁阀、E G R 电磁阀等。
E C U根据加速脚踏板位置传感器、空气流量传感器、凸轮轴位置传感器、曲轴位置传感器等的信号，确定共轨内的燃油压力，E C U通过占空比信号控制高压油泵上的进油计量比例电磁阀实现所需的共轨压力，再根据共轨压力传感器的信号，实现对进油计量比例电磁阀的反馈控制，从而实现共轨压力的闭环控制；通过喷油器上的电磁阀，控制供油提前角、供油量和供油规律。
在电控高压共轨系统中，高压油泵是独立的燃油压力源，E C U除了直接控制供油系统内的有关执行器外，还控制E G R装置、预热塞、空调、电风扇等与柴油机工作有关的其他装置的工作。
情景四综合故障诊断与修复单元4.1 捷达SDI柴油车故障诊断与检修4.1.1.正常行驶发动机突然熄火辆柴油捷达（采用VE-EDC型电控轴向柱塞式分配泵）SDI（自然吸气式直接喷射）在正常行驶中，突然熄火，再次启动无启动征兆。
首先使用KTS650 检查发动机控制系统，有6 个故障码储存（很多可能是人为造成的），记录后清除，再次检查，系统显示一切正常。
连接FSA450对曲轴位置传感器进行测试，启动时得到的波形与正常的相同车型对比，波形正常。
启动时，观察到该车的节气门始终是处于全开状态，而正常的应该节气门在打开点火开关时处于全开位置；启动后怠速时处于关闭的状态。
喷入启动液，发动机可以着车，但接着就熄火。
利用KTS650对系统进行执行元件的主动测试，测试结束后再次读取故障码，发现出现了一个故障码，是进气翻板控制阀对地短/断路，且该故障码无法清除。
拆下进气翻板控制阀插头，发现插头中一个接脚已经氧化锈蚀。
对该插头进行处理，把故障码清除。
重新启动发动机，发动机正常启动。
对该车进行路试，感觉车辆运行基本正常。
读取故障码，出现了一个44F8 的故障码，内容是喷油正时起始控制差异，且该故障码清除后一着车会再次出现。
进入系统基本设定功能，按照提示，进行喷射正时基本设定，此时的“喷射开始”学习 KW（曲轴转角）值为13.8°。
然后读取数据流，发现在原地连续急加速时，节气门执行器开度值可以达到72%（与汽油电控发动机的节气门开度表述相反，对于柴油喷射汽车，开度值越大，节气门实际打开角度越小）。
此时节气门处于关闭位置，但在2~3s后，可以观察到节气门突然又打开，数据流显示此时的节气门执行器开度值达到4%。
反复踩下油门踏板几次，情况都一样。
而正常车怠速时，节气门执行器开度值的大小始终为72%。
根据存在的喷油正时起始控制差异故障码，一般认为造成节气门开度不正常的原因应该是分配泵调整不当所致。
结合在前面进行喷射正时设定时测得的“喷射开始”KW值为13.8°，决定调整喷射正时。

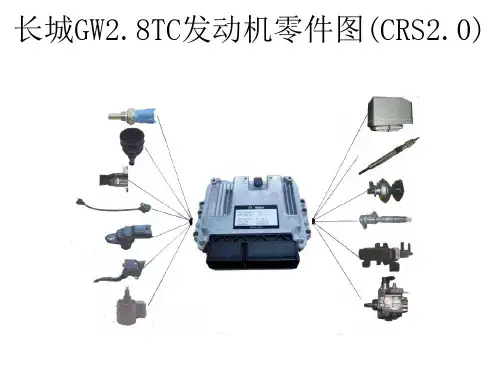

![长城GW2[1].8TC发动机零件图(CRS2.0)](https://img.taocdn.com/s1/m/e55e2018b7360b4c2e3f64b6.png)
