简述汽车电源系的作用(一)汽车电源系统的作用汽车电源系统是现代汽车不可或缺的一个重要组成部分。
它为汽车提供了必要的电力，保证了车辆的正常运行。
本文将简述汽车电源系统的作用，并逐个介绍其各个组成部分。
作用汽车电源系统主要负责以下几个方面的功能：•启动发动机：汽车电源系统通过提供起动电流，使发动机能够启动。
它提供了起动电流的同时，还保证了其他电子设备在发动机启动时能够正常运行。
•供应电子设备：汽车电源系统为车内的各种电子设备（如灯具、音响、导航系统等）提供所需的电力。
这些设备需要稳定的电源供应，以确保它们的正常工作。
•充电电池：汽车电源系统不仅为车辆提供电力，还负责充电车载电池，以确保电池充足的电量供应给发动机起动和电子设备使用。
•供应辅助设备：在一些特殊情况下，汽车电源系统还可以为车辆上的辅助设备（如空调、供电插座等）提供电力支持。
汽车电源系统主要由以下几个组成部分构成：•蓄电池：作为汽车电源系统的核心，蓄电池储存着电能，并为其他组件提供电力。
它通常位于引擎舱，是整个电源系统的起始点。
•发电机：发电机负责将发动机带动的转子旋转，产生电流充电给蓄电池，同时为汽车各个电子设备供电。
•稳压器：稳压器控制充电电流的大小和电压的稳定性，保证电池充电时的安全性和准确性。
•保险丝和开关：保险丝和开关是电源系统的安全防护装置。
它们能够在电路发生短路、过载等问题时切断电流，保护整个系统的安全性。
•电线和连接器：电线和连接器负责连接整个电源系统的各个组件。
它们需要具备良好的导电性和耐久性，以确保电力的稳定传输。
总结汽车电源系统是现代汽车不可或缺的重要组成部分，它为汽车提供启动电流、供应电子设备、充电电池以及供应辅助设备等功能，保证了车辆的正常运行。
汽车电源系统由蓄电池、发电机、稳压器、保险丝和开关、电线和连接器等组成，每个组件都发挥着重要的作用。
只有各个组件协同工作，才能确保汽车电源系统的正常运行。
蓄电池是汽车电源系统的核心组件，它负责存储电能并为整个系统提供电力。
汽车电源系统常见故障检修（一）、电源系统不充电故障的诊断排解1.故障现象起动发动机，充电指示灯仍旧点亮，电源系统存在故障，发电机不能正常的给蓄电池充电。
2.故障缘由(1)发电机故障①整流电路损坏。
②磁场电路故障：滑环脏污，电刷架变形使电刷卡住，电刷磨损过甚等。
③发电机磁场绕组或定子三相绕组有断路、短路或搭铁处。
(2)调整器故障①调整器调整电压过低。
②调整器损坏。
(3)其它故障①发电机连线断路。
②发电机驱动皮带打滑。
③充电指示灯损坏。
3.故障诊断与排（二）充电电流过小的故障诊断1.故障现象（1）若将发动机转速由低速渐渐上升至1500r/min时，打开大灯，其灯光暗淡；按喇叭，其音量小，充电指示灯亮，说明充电电流过小。
（2）发动机中速时，测量充电电流的大小。
假如电流表指示的充电电流为8A~12A，正常；如小于5A（在蓄电池电量不足的状况下），则说明电源系存在充电电流过小的故障。
2.故障缘由（1）发电机故障①个别整流二极管损坏。
②定子三相绕组局部短路或有一相接头断开。
（2）调整器故障①调整器电压过低。
⑶其它故障①发电机皮带过松、打滑。
②线路接触不良，接触电阻过大。
3.故障诊断与排解充电电流过小的故障诊断与排解如图所示。
图充电电流过小的故障诊断流程图（三）充电电流过大的故障诊断电源系统在发动机正常运转时，蓄电池电压达到额定充电电压，但充电电流仍旧在10A以上。
充电电流过大可能故障缘由：调压器失调所致。
检测推断方法：晶体管调压器的充电系统应检查发电机与调压器是否匹配。
（四）充电指示灯故障诊断将点火开关打到“ON”，充电指示灯“亮”，起动发动机运转到600~800r/min，充电指示灯“灭”，说明充电指示灯电路正常。
若将点火开关打到“ON”，充电指示灯“不亮”，充电指示灯电路消失故障。
首先，检测充电指示灯灯泡是否良好。
若充电指示灯灯泡正常，再连续检测检测充电指示灯电路。

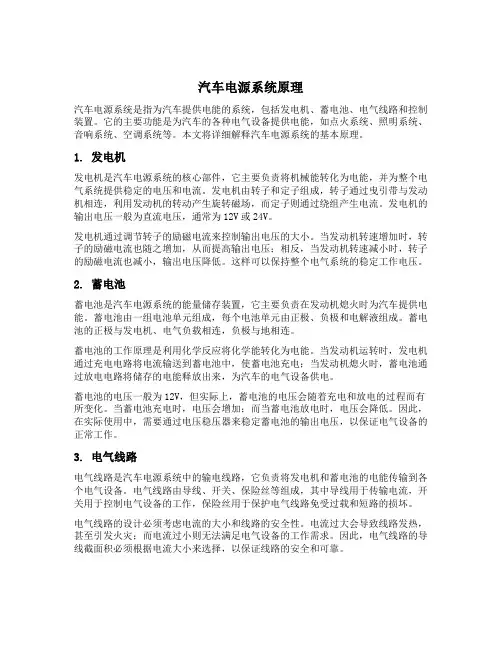

汽车电源系统原理汽车电源系统是指为汽车提供电能的系统，包括发电机、蓄电池、电气线路和控制装置。
它的主要功能是为汽车的各种电气设备提供电能，如点火系统、照明系统、音响系统、空调系统等。
本文将详细解释汽车电源系统的基本原理。
1. 发电机发电机是汽车电源系统的核心部件，它主要负责将机械能转化为电能，并为整个电气系统提供稳定的电压和电流。
发电机由转子和定子组成，转子通过曳引带与发动机相连，利用发动机的转动产生旋转磁场，而定子则通过绕组产生电流。
发电机的输出电压一般为直流电压，通常为12V或24V。
发电机通过调节转子的励磁电流来控制输出电压的大小。
当发动机转速增加时，转子的励磁电流也随之增加，从而提高输出电压；相反，当发动机转速减小时，转子的励磁电流也减小，输出电压降低。
这样可以保持整个电气系统的稳定工作电压。
2. 蓄电池蓄电池是汽车电源系统的能量储存装置，它主要负责在发动机熄火时为汽车提供电能。
蓄电池由一组电池单元组成，每个电池单元由正极、负极和电解液组成。
蓄电池的正极与发电机、电气负载相连，负极与地相连。
蓄电池的工作原理是利用化学反应将化学能转化为电能。
当发动机运转时，发电机通过充电电路将电流输送到蓄电池中，使蓄电池充电；当发动机熄火时，蓄电池通过放电电路将储存的电能释放出来，为汽车的电气设备供电。
蓄电池的电压一般为12V，但实际上，蓄电池的电压会随着充电和放电的过程而有所变化。
当蓄电池充电时，电压会增加；而当蓄电池放电时，电压会降低。
因此，在实际使用中，需要通过电压稳压器来稳定蓄电池的输出电压，以保证电气设备的正常工作。
3. 电气线路电气线路是汽车电源系统中的输电线路，它负责将发电机和蓄电池的电能传输到各个电气设备。
电气线路由导线、开关、保险丝等组成，其中导线用于传输电流，开关用于控制电气设备的工作，保险丝用于保护电气线路免受过载和短路的损坏。
电气线路的设计必须考虑电流的大小和线路的安全性。
电流过大会导致线路发热，甚至引发火灾；而电流过小则无法满足电气设备的工作需求。

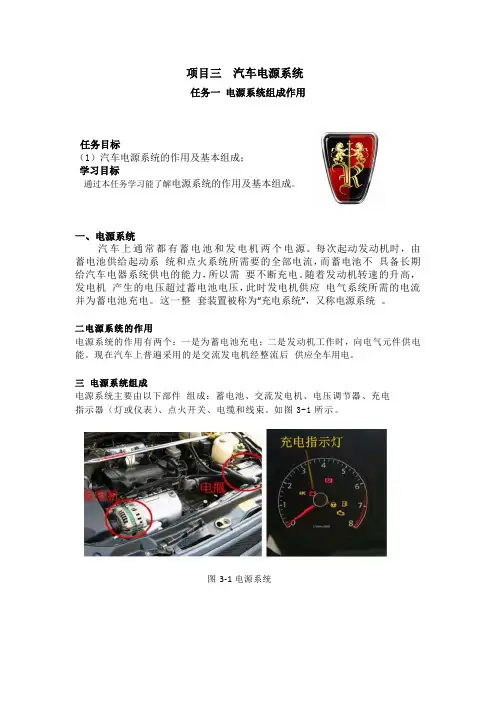

项目三汽车电源系统任务一电源系统组成作用任务目标（1）汽车电源系统的作用及基本组成；学习目标通过本任务学习能了解电源系统的作用及基本组成。
一、电源系统汽车上通常都有蓄电池和发电机两个电源。
每次起动发动机时，由蓄电池供给起动系统和点火系统所需要的全部电流，而蓄电池不具备长期给汽车电器系统供电的能力，所以需要不断充电。
随着发动机转速的升高，发电机产生的电压超过蓄电池电压，此时发电机供应电气系统所需的电流并为蓄电池充电。
这一整套装置被称为“充电系统”，又称电源系统。
二电源系统的作用电源系统的作用有两个：一是为蓄电池充电；二是发动机工作时，向电气元件供电能。
现在汽车上普遍采用的是交流发电机经整流后供应全车用电。
三电源系统组成电源系统主要由以下部件组成：蓄电池、交流发电机、电压调节器、充电指示器（灯或仪表）、点火开关、电缆和线束。
如图3-1所示。
图3-1电源系统任务二蓄电池任务目标(1)蓄电池的作用及结构；(2)蓄电池的安装位置；(3)蓄电池的充电；(4)蓄电池的状态检查。
学习目标通过本任务学习能了解电源系统的作用及基本组成；蓄电池的安装位置、蓄电池的充电、蓄电池的技术状况检查。
一、蓄电池的作用与分类蓄电池（俗称“电瓶”）是一种将化学能转变为电能的装置，是可逆的低压直流电源。
蓄电池放电时，将其储存的化学能转变为电能；蓄电池充电时，将电能转变为化学能储存起来，直到化学能储存满时充电结束。
1.蓄电池的作用(1)在发动机起动时，给起动机提供大电流，同时向点火系统、燃油喷射系统及发动机其他用电设备供电。
(2)当发电机不工作时，由蓄电池向用电设备供电。
(3)当发电机正常发电时，蓄电池将发电机的电能转变为化学能储存起来（即充电）。
(4)当发电机过载时，蓄电池协助发电机向用电设备供电。
(5)当取下车钥匙时由蓄电池向时钟、发动机及其它控制单元、音响系统及防盗报警系统等供电。
(6)蓄电池还可以吸收电路中的瞬间过电压，保持汽车电气系统电压的稳定，保护电子元件。
