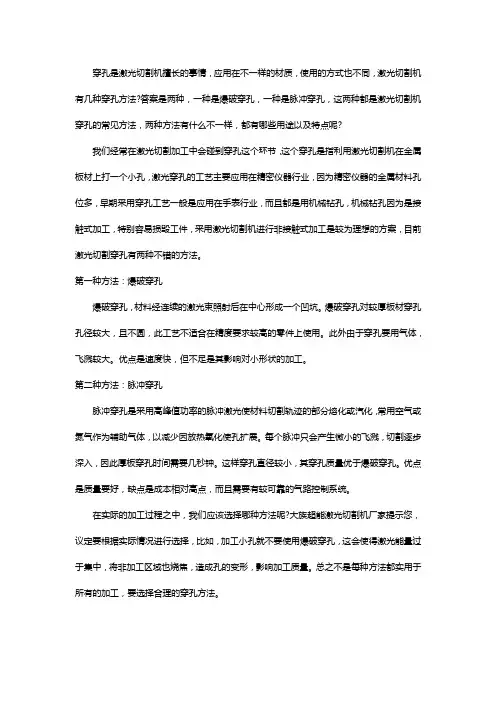

穿孔是激光切割机擅长的事情，应用在不一样的材质，使用的方式也不同，激光切割机有几种穿孔方法?答案是两种，一种是爆破穿孔，一种是脉冲穿孔，这两种都是激光切割机穿孔的常见方法，两种方法有什么不一样，都有哪些用途以及特点呢?我们经常在激光切割加工中会碰到穿孔这个环节，这个穿孔是指利用激光切割机在金属板材上打一个小孔，激光穿孔的工艺主要应用在精密仪器行业，因为精密仪器的金属材料孔位多，早期采用穿孔工艺一般是应用在手表行业，而且都是用机械钻孔，机械钻孔因为是接触式加工，特别容易损毁工件，采用激光切割机进行非接触式加工是较为理想的方案，目前激光切割穿孔有两种不错的方法。
第一种方法：爆破穿孔爆破穿孔，材料经连续的激光束照射后在中心形成一个凹坑。
爆破穿孔对较厚板材穿孔孔径较大，且不圆，此工艺不适合在精度要求较高的零件上使用。
此外由于穿孔要用气体，飞溅较大。
优点是速度快，但不足是其影响对小形状的加工。
第二种方法：脉冲穿孔脉冲穿孔是采用高峰值功率的脉冲激光使材料切割轨迹的部分熔化或汽化，常用空气或氮气作为辅助气体，以减少因放热氧化使孔扩展。
每个脉冲只会产生微小的飞溅，切割逐步深入，因此厚板穿孔时间需要几秒钟。
这样穿孔直径较小，其穿孔质量优于爆破穿孔。
优点是质量要好，缺点是成本相对高点，而且需要有较可靠的气路控制系统。
在实际的加工过程之中，我们应该选择哪种方法呢?大族超能激光切割机厂家提示您，议定要根据实际情况进行选择，比如，加工小孔就不要使用爆破穿孔，这会使得激光能量过于集中，将非加工区域也烧焦，造成孔的变形，影响加工质量。
总之不是每种方法都实用于所有的加工，要选择合理的穿孔方法。
扩展资料：激光切割机穿孔参数如何调节呢？我们以1000w的激光切割机为例，需要在5mm的钢板上穿孔。
穿孔影响因素有：渐进时间、喷嘴高度，气体的类型，气压大小，功率的大小，和占空比，还有脉冲的频率，包括激光头焦点的位置（自动调节焦点的激光头能更高效率的穿孔，并且保证了穿孔的质量）根据切割系统，我们5mm大概需要2级的穿孔（如图所示）接下来我们根据板子的材料来选择正确的气体，5mm的碳钢板我们在这里选择的是氧气穿孔和氧气切割（如图）图中我们把第一级和第二季的气体种类都标记了出来，因为是5mm的碳钢板用的两级穿孔所有我们第一级和第二级的气体需要统一所有我们把第一级和第二级的气体类型都选择成为“氮气”！氮气切割那我们得认识下氮气到底是个什么样的气体氮气一些金属在切割的时候采用氧气会在切割面上形成氧化膜，采用氮气就可以进行防止氧化膜出现的无氧化切割。
激光钻孔机工作原理
激光钻孔机利用激光器发射出的激光束进行钻孔加工。
具体工作原理如下：
1. 激光发生器：激光钻孔机的核心部件是激光发生器，通常采用CO2激光器。
激光发生器产生高能量、高稳定性、高一致
性的激光束。
2. 光学系统：激光束由光学系统进行聚焦、准直等处理。
光学系统包括准直器、聚焦镜、反射镜等光学元件，通过这些元件可以调整激光束的直径、形状和聚焦点的位置。
3. 材料加工：激光钻孔机将聚焦后的激光束照射到被加工材料上。
激光束的高能量使得材料表面迅速升温，并达到熔点以上的温度。
4. 材料蒸发和融化：激光束的高能量使得材料表面蒸发和融化。
蒸发产生的气体会通过废气系统排出，融化的材料则会形成一个圆孔。
5. 气体喷射和废渣排除：激光钻孔机通常会通过喷气系统喷射气体，将废渣从钻孔中排除，确保钻孔质量。
总的来说，激光钻孔机通过激光束的高能量，使得材料表面迅速升温、蒸发和融化，通过喷气系统排除废渣，从而实现钻孔加工。
激光打孔的技巧
激光打孔是利用高能量激光束在材料表面产生熔融或气化的过程来实现材料加工。
下面是一些激光打孔的技巧：
1. 选择合适的激光源：根据不同材料的特性选择适当的激光源，常见的激光源有CO2激光器、纤维激光器和固体激光器等。
2. 控制激光参数：调整激光功率、脉冲频率和脉冲宽度等参数，以适应不同材料的加工需求。
较低的功率和高频率适合薄材料，高功率和低频率适合厚材料。
3. 控制激光聚焦点：确保激光束能够准确聚焦在所需打孔位置上，合理调整焦距和聚焦直径，避免过度或不足聚焦影响打孔质量。
4. 控制加工速度：根据材料的熔点、导热性等特性，合理控制激光在材料表面停留的时间，避免热影响区过大或过小。
5. 适时冷却材料：对于易熔或溶解温度较低的材料，在打孔过程中适时进行冷却，防止材料过热或熔化。
6. 使用遮挡板：为了获得精确的打孔位置和形状，可以在材料表面放置遮挡板，限定激光束的照射范围。
7. 控制辐射能量：利用辐射吸收或散射原理，使激光能量集中在孔的边缘，加强孔的光束聚焦，提高打孔效果。
8. 检测和调整：及时检测打孔质量，对存在的问题进行调整，如调整激光参数、激光聚焦等，以获得更好的加工效果。
需要注意的是，不同材料的激光打孔技巧可能会有所不同，需要根据材料特性和实际需求进行优化调整。
激光打孔机使用说明书尊敬的用户，感谢您选择使用我们的激光打孔机。
本使用说明书将详细介绍激光打孔机的操作方法以及相关安全事项，请您仔细阅读并按照说明进行操作，以确保您的安全与顺利使用。
第一部分：产品概述激光打孔机是一种高精度的打孔设备，采用激光技术，适用于各种材料的打孔需求。
本产品具有以下特点：1. 高效性：激光打孔速度快，能够在短时间内完成大量的打孔任务。
2. 高精度：激光束聚焦后，能够为孔洞提供精确的尺寸和形状。
3. 高可靠性：采用先进的激光技术，稳定可靠，使用寿命长。
第二部分：安全须知在使用激光打孔机之前，请务必注意以下安全事项：1. 使用之前，请仔细阅读本使用说明书，并确保操作人员了解并遵守所有安全指导。
2. 请穿戴适当的防护装备，包括护目镜和防护手套，以避免激光束对人体造成伤害。
3. 请确保工作环境通风良好，以防止激光烟尘积聚，影响工作效果和人体健康。
4. 在操作过程中，远离激光束，切勿直接注视激光源，避免眼部受伤。
5. 当激光打孔机正在工作时，请勿擅自更改设置或调整参数，以免影响操作结果。
第三部分：操作指南1. 准备工作a. 将激光打孔机放置在平稳的台面上，并插入电源线。
b. 打开电源开关，并等待数秒钟，确保激光设备全面启动。
2. 设置参数a. 打开激光打孔机的控制界面，根据需要设置相关参数，例如孔径大小、孔距、孔洞形状等。
b. 确认参数设置完毕后，点击“确认”按钮保存设置。
3. 材料固定a. 将待打孔的材料放置在机器工作台上，并用夹具固定。
b. 调整夹具位置，确保待打孔位置与激光束对准。
4. 开始打孔a. 确认所有操作正确无误后，点击“开始”按钮启动激光打孔机。
b. 机器将自动进行打孔操作，请确保不要干扰或接触激光束。
5. 完成操作a. 打孔完成后，激光打孔机会自动停止，此时可以关闭电源开关。
b. 请注意，待打孔材料和机器表面可能会变热，请避免直接接触。
第四部分：维护与保养1. 定期检查激光打孔机的各部件，如激光源、光学元件等，确保其正常工作。
制剂车间激光打孔工艺流程激光打孔是一种常用的金属加工工艺，用于制造各种精密零件和工件。
在制剂车间，激光打孔工艺也被广泛应用于制备药物的容器，如药品粉末的包装瓶或注射器的配药针头。
下面将介绍制剂车间激光打孔的工艺流程。
1.设计打孔图纸：根据产品的要求和功能，制定打孔的位置和尺寸。
通常使用CAD软件进行设计，并将设计好的图纸导入到激光打孔设备中。
2.准备工作件：选择适合打孔的工件材料，如铝合金、不锈钢等。
根据工艺要求，对工件进行清洁处理，以确保打孔表面的干净和光滑。
3.设置激光打孔设备：根据工艺要求，选择合适的激光打孔设备并进行设置。
设定激光功率、频率、速度等参数，以及打孔的深度和直径等要素。
4.排布工件并固定：将待打孔的工件排布在激光打孔设备的工作台上，并通过夹具或其他适当的固定方式将其固定在工作台上。
5.对准打孔位置：根据设计的打孔图纸，用激光打孔设备进行对准，使激光束准确地瞄准打孔位置。
6.启动激光打孔设备：根据设定的参数，启动激光打孔设备，激光束通过透镜系统的聚焦形成高能密集光束，对工件进行打孔。
7.激光打孔：激光束穿过工件的表面，在其焦点处产生高温和高能量，使工件表面受熔化或汽化，形成一个孔洞。
激光打孔的过程中，激光束连续扫过工件，使孔洞形成一系列连续排列的打孔点。
8.观察打孔质量：在打孔过程中，实时观察并检查打孔质量是否满足要求。
如果发现打孔出现问题，如孔洞偏斜、孔洞不整齐等，需要及时调整设备的参数或工件的位置，并重新进行打孔。
9.打孔完成：当所有的打孔点都完成后，关闭激光打孔设备，并将工件从工作台上取下。
检查所有的打孔点，确保其质量和尺寸都符合要求。
10.清理工件：使用清洁剂或其他合适的方法对打孔后的工件进行清洁，以去除打孔过程中可能产生的碎屑或污垢。
11.封装或组装：将打好孔的工件进行封装或组装，以便后续的药品包装或配药过程。
以上是制剂车间激光打孔的工艺流程的详细介绍。
激光打孔具有高精度、高效率、无接触等优势，并且对材料的热影响较小。
激光打孔机操作规程激光打孔机是一种高精度的机器设备，广泛应用于纺织、皮革、印刷、装饰等行业。
为了确保使用激光打孔机的安全和提高工作效率，制定一套操作规程十分必要。
本文将详细介绍激光打孔机的操作规程，以确保操作人员能正确操作设备，并确保工作流畅进行。
1. 安全须知在操作激光打孔机之前，应该详细阅读并理解设备的操作手册，掌握相关安全知识。
同时，操作人员应该穿戴符合要求的个人防护装备，如防护眼镜、手套、耳塞等。
禁止任何人在设备工作时在附近站立或行走。
若发现任何异常或故障，应立即停止工作并向维修人员报告。
2. 设备操作（1）开机准备a. 确保设备的电源已经连接并正常供电。
b. 检查设备上的各部位是否有异物或破损，并进行必要的清洁和维护。
c. 检查冷却系统是否正常运行，以确保设备能够正常工作。
d. 接通设备的控制系统，确保设备处于待机状态。
（2）准备材料a. 准备需要打孔的材料，并确保材料的表面干燥清洁。
b. 根据打孔需要，选择合适的打孔模具，并进行安装。
c. 调整模具的位置和角度，以确保精确的打孔位置。
（3）设备调试a. 打开设备的气源，确保气压和流量调整适当。
b. 调整激光打孔机的功率和频率，以适应不同材料的打孔要求。
c. 安全调试设备，观察激光束的位置和光斑大小是否符合要求。
（4）开始打孔a. 将材料放置在设备的工作台上，调整位置以确保精准打孔。
b. 打开设备的光源，激光束将在设定的位置进行打孔。
c. 观察打孔过程，确保激光打孔机的工作稳定和准确。
（5）结束操作a. 打孔完成后，关闭设备的光源和气源。
b. 将材料从工作台上取下，并进行下一步的处理或操作。
c. 关闭设备的电源，并做好设备的清洁和维护工作。
3. 故障排除在使用激光打孔机的过程中，可能会遇到一些故障和问题。
以下是常见的故障和排除方法的示例：（1）激光不工作a. 检查设备的电源是否连接正常。
b. 检查激光管是否工作正常。
c. 检查激光开关是否打开。
激光打孔的操作规程激光打孔技术是一种精密的加工方法，具有高效、高精度和高质量的特点。
为了确保操作安全和加工效果，必须严格遵守操作规程。
一、操作前准备1. 确保操作人员具备相关的激光技术和安全知识，熟悉设备的操作和维护。
2. 确保激光器和设备处于正常工作状态，检查光路和冷却系统是否正常。
3. 根据打孔要求选择适当的激光参数，包括功率、脉宽、重复频率等。
4. 穿戴个人防护装备，包括防护眼镜、防护手套和防护服装等。
5. 清理工作区域，确保没有杂物和可燃物。
6. 将工件固定在加工平台上，并调整加工平台的位置和高度。
二、操作步骤1. 打开激光器和设备主开关，启动激光器的预热程序，预热时间通常为10-15分钟。
2. 根据加工要求，调节激光器输出的功率和脉宽等参数。
3. 调节激光束的聚焦，使其能够准确地对准工件的加工位置。
4. 调节加工平台的位置和高度，使激光束能够垂直照射到工件上。
5. 使用激光控制系统进行工艺参数的设置和调整，包括加工速度、扫描轨迹和打孔间距等。
6. 打开冷却系统，确保激光器和光学器件的温度控制在安全范围内。
7. 操作人员应远离激光束，确保自身安全。
8. 启动激光器的输出，开始打孔加工。
9. 在加工过程中，操作人员应随时观察加工效果和工艺参数的变化，及时调整。
10. 警惕异常情况，如激光器故障、冷却系统异常等，及时停机检查并处理。
三、操作注意事项1. 激光器和光学器件是非常精密和脆弱的设备，操作人员在使用过程中要轻拿轻放，防止碰撞和损坏。
2. 激光束具有强大的穿透力和照射能量，切勿将激光束直接照射到人眼或其他物体上。
3. 避免在易燃和易爆的环境中操作，并注意防火和防爆措施。
4. 加工过程中，注意检查工件和加工平台的状态，确保位置和固定的稳定性。
5. 打孔时要确保激光束与工件垂直照射，以获得准确的孔径和形状。
6. 加工过程中，操作人员应时刻保持警惕，及时处理异常情况，并记录并汇报。
7. 操作结束后，关闭激光器和设备主开关，并进行设备和工作区域的清理和整理。
激光打孔工艺
激光打孔是一种利用激光束来打出所需形状的孔洞的加工工艺。
它利用激光束的高能密度和高聚焦能力，通过瞬间加热材料的方式，使其迅速蒸发或被熔化，从而在材料表面产生孔洞。
激光打孔工艺通常包括以下步骤：
1. 材料准备：选择适合激光打孔的材料，并根据需要确定孔洞的位置和尺寸。
2. 激光设置：根据材料的性质和所需孔洞的尺寸，设置合适的激光参数，如激光功率、频率、聚焦方式等。
3. 聚焦定位：将激光束经过透镜或反射镜聚焦到材料表面的需要打孔的位置。
4. 激光打孔：通过控制激光束的移动速度和功率，使激光束在材料表面瞬间加热，从而达到打孔的效果。
5. 孔洞质量检查：检查打孔后孔洞的质量和尺寸是否符合需求，如需要可进行后续处理，如清洗、除毛刺等。
激光打孔工艺具有许多优点，如高精度、无接触、无振动、适用于多种材料等。
它在电子器件制造、汽车零部件加工、航空航天领域等众多行业中得到了广泛应
用。
激光钻孔工艺介绍
激光钻孔的原理是利用激光束的高能量浓度来瞬间融化和蒸发钻孔材料，达到钻孔的目的。
该工艺主要包括以下几个步骤：
首先是激光束的聚焦。
激光束经过透镜或反射镜等光学元件的聚焦，使激光束能够集中到极小的焦点，实现高能量密度的聚集。
其次是激光束的照射。
聚焦的激光束照射到待加工材料的表面，产生高温和高能量的作用。
然后是材料的融化与蒸发。
高能量的激光束使材料迅速升温，达到融化点后迅速蒸发，形成钻孔。
最后是孔径的控制。
通过控制激光束的功率、照射时间和扫描速度等参数，可以实现对钻孔的孔径和深度的准确控制。
激光钻孔的工艺优点主要有以下几个方面：
首先是快速高效。
激光钻孔速度快，加工效率高，可以大大提高生产效率。
其次是精确度高。
激光束聚焦后，其直径可以控制在微米或纳米级，在加工精度要求高的场合，激光钻孔具有明显的优势。
然后是不产生振动和磨损。
激光钻孔不需要物理接触，避免了传统机械钻孔产生的振动和磨损，对待加工材料的损伤小。
此外，激光钻孔还具有无焊渣、无毛刺、无侵蚀等特点，在一些特殊材料的钻孔加工中，具有独特的优势。
激光钻孔的应用领域非常广泛。
在汽车制造、航空航天、电子元件制造、建筑材料、医疗器械等行业都有激光钻孔的应用。
例如，汽车发动机气门导管的钻孔、金属管道的钻孔、电子元件的钻孔等。
总体来说，激光钻孔是一种高效、精确的钻孔工艺，具有很大的应用潜力。
随着激光技术的不断发展和进步，激光钻孔将会在更多领域得到广泛应用，并为工业生产提供更多便利和效益。
