砌体挡土墙计算实例在土木工程中，砌体挡土墙是一种常见的结构，用于支撑土体，防止其坍塌或滑移。
为了确保挡土墙的稳定性和安全性，需要进行精确的计算。
下面，我们将通过一个具体的实例来详细介绍砌体挡土墙的计算过程。
假设我们要设计一个高度为 5 米的砌体挡土墙，墙背填土为砂土，填土表面水平，墙后地下水位在墙底以下 1 米处。
挡土墙采用 MU30 毛石、M75 水泥砂浆砌筑，墙身重度为 22kN/m³。
一、土压力计算首先，我们需要计算作用在挡土墙上的土压力。
根据库仑土压力理论，主动土压力系数可以通过以下公式计算：Ka ＝tan²(45° φ/2)其中，φ 为填土的内摩擦角。
假设填土的内摩擦角为 30°，则主动土压力系数 Ka 为：Ka ＝ tan²(45° 30°／2) ＝ 033土压力的分布呈三角形，顶部为零，底部最大。
土压力强度可以通过以下公式计算：σa ＝γhKa其中，γ 为填土的重度，h 为计算点距离填土表面的高度。
假设填土重度为 18kN/m³，则墙顶处土压力强度为零，墙底处土压力强度为：σa ＝ 18×5×033 ＝ 297kN/m²土压力的合力可以通过三角形面积计算：Ea ＝ 05×297×5 ＝ 7425kN/m合力作用点距离墙底的高度为：h ＝ 5/3 ＝ 167m二、抗滑移稳定性验算为了保证挡土墙不会沿基底滑移，需要进行抗滑移稳定性验算。
抗滑移稳定系数 Ks 可以通过以下公式计算：Ks ＝（μ∑Gn ＋ Ep) ／ Ea其中，μ 为基底摩擦系数，∑Gn 为垂直于基底的重力之和，Ep 为墙前被动土压力。
由于本例中不考虑墙前被动土压力，Ep 为零。
假设基底摩擦系数为 04，重力之和为：∑Gn ＝ G ＋ Ey其中，G 为挡土墙自重，Ey 为墙后土压力的水平分力。
挡土墙自重 G 可以通过墙身体积乘以重度计算：G ＝ 05×5×22 ＝ 55kN/m墙后土压力的水平分力 Ey 为：Ey ＝Ea×cos(δ)其中，δ 为墙背与填土之间的摩擦角，假设为 15°。

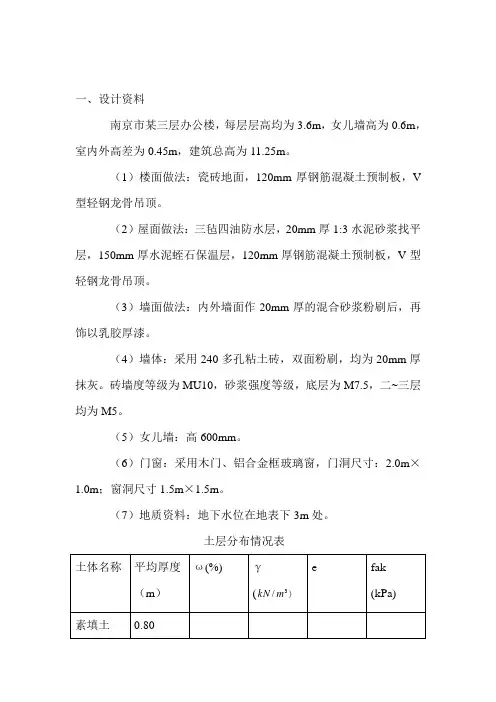

一、设计资料南京市某三层办公楼，每层层高均为3.6m，女儿墙高为0.6m，室内外高差为0.45m，建筑总高为11.25m。
（1）楼面做法：瓷砖地面，120mm厚钢筋混凝土预制板，V 型轻钢龙骨吊顶。
（2）屋面做法：三毡四油防水层，20mm厚1:3水泥砂浆找平层，150mm厚水泥蛭石保温层，120mm厚钢筋混凝土预制板，V型轻钢龙骨吊顶。
（3）墙面做法：内外墙面作20mm厚的混合砂浆粉刷后，再饰以乳胶厚漆。
（4）墙体：采用240多孔粘土砖，双面粉刷，均为20mm厚抹灰。
砖墙度等级为MU10，砂浆强度等级，底层为M7.5，二~三层均为M5。
（5）女儿墙：高600mm。
（6）门窗：采用木门、铝合金框玻璃窗，门洞尺寸：2.0m×1.0m；窗洞尺寸1.5m×1.5m。
（7）地质资料：地下水位在地表下3m处。
土层分布情况表土体名称平均厚度（m）ω(%) γ(3/mkN)e fak(kPa)素填土0.80粘土0.78 32 16.8 0.9 160粘土 5.05 30 17.8 0.82 200粘土 6.22 24 18.6 0.78 220二、设计过程（一）结构承重方案的选择（1）该建筑物共三层，总高为11.25m<21m,层高均为3.6m；房屋的高宽比为11.25/13.14=0.865<2.5；横墙较多，可以采用砌体结构，符合《建筑抗震设计规范》的要求。
（2）变形缝的设置：该建筑物的总长度为32.64m<60m，可不设伸缩缝；根据所给地质资料，场地土均匀，可不设沉降缝；根据《建筑抗震设计规范》，可不设抗震缝。
（3）墙体布置：采用240厚多孔粘土砖。
大部分采用横强承重方案，对于开间大于3.6m的房间，中间加设横梁，横梁间距为3.6m，跨度为5.4m，所以此设计为为横墙承重。
最大横墙间距为10.8m<15m，房屋的局部尺寸都满足要求。
（4）基础方案：根据上部结构形式和当地地质条件，选用墙下条形基础，基础底面做混凝土垫层。

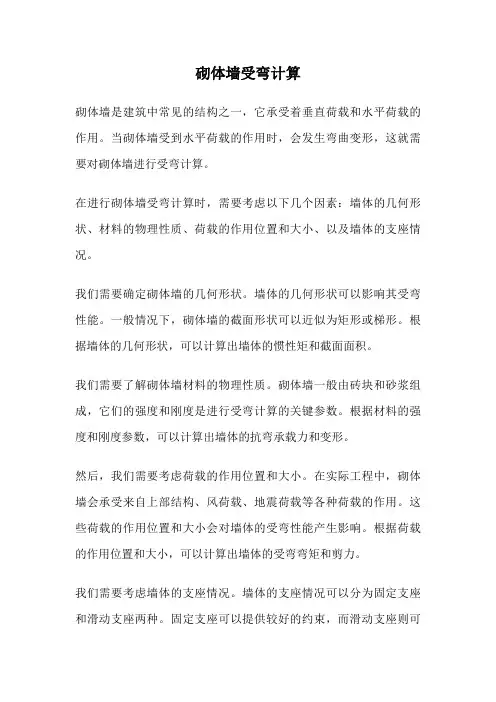

砌体墙受弯计算砌体墙是建筑中常见的结构之一，它承受着垂直荷载和水平荷载的作用。
当砌体墙受到水平荷载的作用时，会发生弯曲变形，这就需要对砌体墙进行受弯计算。
在进行砌体墙受弯计算时，需要考虑以下几个因素：墙体的几何形状、材料的物理性质、荷载的作用位置和大小、以及墙体的支座情况。
我们需要确定砌体墙的几何形状。
墙体的几何形状可以影响其受弯性能。
一般情况下，砌体墙的截面形状可以近似为矩形或梯形。
根据墙体的几何形状，可以计算出墙体的惯性矩和截面面积。
我们需要了解砌体墙材料的物理性质。
砌体墙一般由砖块和砂浆组成，它们的强度和刚度是进行受弯计算的关键参数。
根据材料的强度和刚度参数，可以计算出墙体的抗弯承载力和变形。
然后，我们需要考虑荷载的作用位置和大小。
在实际工程中，砌体墙会承受来自上部结构、风荷载、地震荷载等各种荷载的作用。
这些荷载的作用位置和大小会对墙体的受弯性能产生影响。
根据荷载的作用位置和大小，可以计算出墙体的受弯弯矩和剪力。
我们需要考虑墙体的支座情况。
墙体的支座情况可以分为固定支座和滑动支座两种。
固定支座可以提供较好的约束，而滑动支座则可以允许墙体发生一定的水平位移。
根据墙体的支座情况，可以计算出墙体的受弯变形和支座反力。
砌体墙受弯计算是一个复杂的过程，需要考虑墙体的几何形状、材料的物理性质、荷载的作用位置和大小，以及墙体的支座情况。
通过计算墙体的惯性矩、截面面积、抗弯承载力、变形、受弯弯矩、剪力和支座反力等参数，可以评估砌体墙在受弯荷载作用下的性能和安全性。
在实际工程中，砌体墙受弯计算是非常重要的，它可以帮助工程师评估砌体墙的受弯性能，并根据计算结果进行结构设计和施工。
合理的砌体墙受弯计算可以确保建筑物的结构安全和稳定性，保护人们的生命财产安全。
砌体墙受弯计算是建筑工程中必不可少的一项计算内容。
通过对墙体的几何形状、材料的物理性质、荷载的作用位置和大小，以及墙体的支座情况进行综合考虑和计算，可以评估砌体墙的受弯性能和安全性。

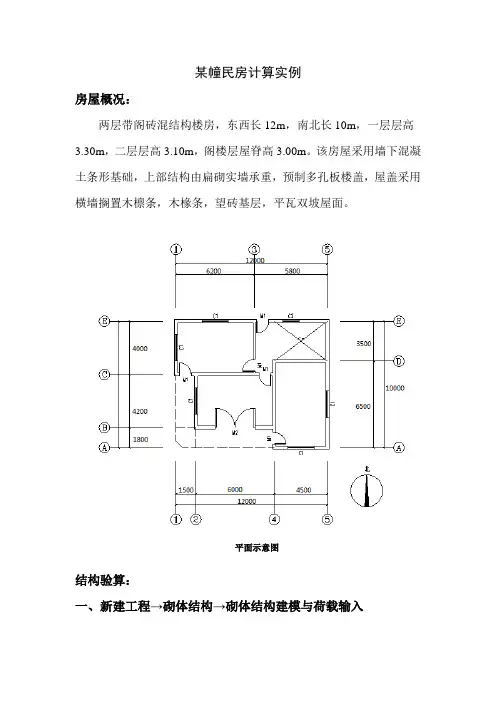

某幢民房计算实例房屋概况：两层带阁砖混结构楼房，东西长12m，南北长10m，一层层高3.30m，二层层高3.10m，阁楼层屋脊高3.00m。
该房屋采用墙下混凝土条形基础，上部结构由扁砌实墙承重，预制多孔板楼盖，屋盖采用横墙搁置木檩条，木椽条，望砖基层，平瓦双坡屋面。
平面示意图结构验算：一、新建工程→砌体结构→砌体结构建模与荷载输入二、轴线输入1、正交轴网：2、输入开间与进深：三、楼层定义1、本层信息注：1、底层标准层层高需加上基础高度；2、阁楼层为坡屋面时阁楼层层高需折算成阁楼层檐口高加上屋脊高的1/3~1/2。
2、柱、主梁、墙、洞口的布置（1）定义柱、主梁、墙、洞口的截面尺寸及材料类别注：1、布置时需注意墙、柱、梁、洞口的偏心（默认居中）；2、洞口布置时一面墙只能布置一个洞口，若需要布置多个洞口时需增加节点和注意两个洞口之间墙段的距离；3、窗洞布置时需注意底部标高。
3、楼板生成（1）生成楼板注：1、生成楼板时默认生成现浇板；2、楼梯间板厚修改为0；3、若本层无现浇板或预制板则需布置全房间洞；（2）布预制板注：1、布预制板时需注意板的宽度、方向（承重墙不同）；2、屋面为平瓦屋面时，屋面板布置参考布预制板；四、荷载输入1、恒活设置注：1、恒载取值为现浇板、板底粉刷、板面找平粉刷等的自重2、活载取值参考荷载规范（住宅一般取2.0，上人屋面取2.0，不上人屋面取0.5）；2、楼面荷载（荷载查改）注：1、楼梯间恒载取值一般为7.0（参考荷载规范）；2、卫生间、阳台、过道等活载取2.5（参考荷载规范）；3、住宅楼梯间活荷载取2.0，其它取3.5（参考荷载规范）。
3、梁间荷载注：1、梁间荷载取值为墙体扣除洞口后的梁间均布线荷载2、（墙体体积－洞口体积）*墙体容重/墙段长度五、添加新标准层注：1、增加新标准层全部复制后进行修改，重复步骤三~四；六、设计参数1、总信息2、材料信息3、地震信息注：1、参数选取参考抗震设计规范；2、计算振型个数为层数*3；4、风荷载信息注：1、参数选取参考荷载规范；七、楼层组装1、楼层组装2、整楼模型3、保存→退出→存盘退出八、砌体信息及计算1、参数定义（砌体信息）2、材料强度3、受压计算。
无筋砌体受拉弯剪的承载力计算示例教材无筋砌体受拉、受弯、受剪构件的承载力计算1） 轴心受拉构件砌体的抗拉能力很弱，工程上采用砌体轴心受拉的构件非常少。
对于容积不大的圆形水池或筒仓，内壁承受的环向拉力不大时，可采用砌体结构。
砌体轴心受拉构件的承载力，应满足下式的要求：t t N f A ≤ （公式1）式中 t N —轴心拉力设计值；t f —砌体的轴心抗拉强度设计值，按规范采用。
2） 受弯构件房屋中的砖砌过梁、挡土墙等是受弯构件。
在弯矩作用下，砌体可能沿齿缝、沿砖和竖向灰缝截面、沿通缝截面因弯曲受拉破坏。
此外，支座处的剪力较大时，可能发生受剪破坏。
因此，砌体受弯构件应进行受弯承载力和受剪承载力验算。
①受弯构件的受弯承载力应按下式计算：tm M f W ≤ （公式2）式中 M —弯矩设计值；tm f —砌体弯曲抗拉强度设计值，按规范采用；W —截面抵抗矩。
②受弯构件的受剪承载力应按下式计算：v V f bz ≤ （公式3）式中 V —剪力设计值；v f —砌体的抗剪强度设计值，按规范内容采用；b —截面宽度；z —内力臂，/z I S =，当截面为矩形时，取2/3z h =；I —截面惯性矩；S —截面面积矩；h —矩形截面高度。
3） 受剪构件砌体结构中单纯受剪的情况很少。
工程中大量遇到的是剪压复合受力情况，即砌体在竖向压力作用下同时受剪。
试验表明，当构件水平截面上作用有压应力时，由于灰缝粘结强度和摩擦力的共同作用，砌体抗剪承载力有明显的提高，因此计算时应考虑剪、压的复合作用。
沿通缝或阶梯形截面破坏时受剪构件的承载力应按下式计算：()0v V f A αμσ≤+ （公式4）式中 V —剪力设计值；A —水平截面面积；v f —砌体抗剪强度设计值，对灌孔的混凝土砌块砌体取vg f ；α—修正系数；当 1.2G γ=时，砖（含多孔砖）砌体取0.60，混凝土砌块砌体取 0.64,；当 1.35G γ=时，砖（含多孔砖）砌体取0.64，混凝土砌块砌体取0.66；μ—剪压复合受力影响系数；当 1.2G γ=时，00.260.082/f μσ=-；当 1.35G γ=时，00.230.065/f μσ=-f —砌体的抗压强度设计值；0σ—永久荷载设计值产生的水平截面平均压应力，其值不应大于0.8f 。

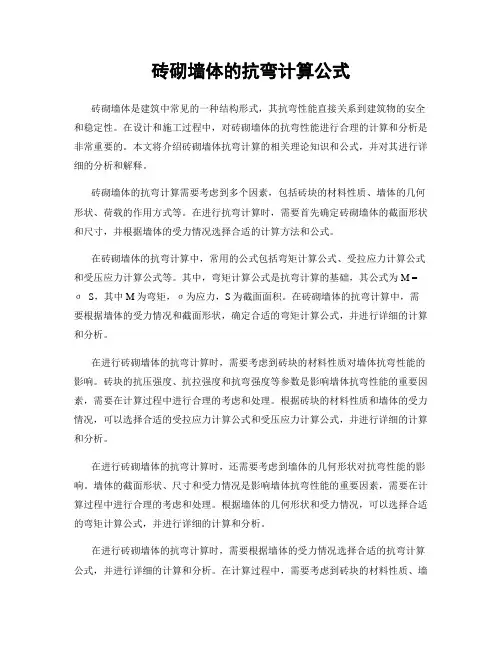

砖砌墙体的抗弯计算公式砖砌墙体是建筑中常见的一种结构形式，其抗弯性能直接关系到建筑物的安全和稳定性。
在设计和施工过程中，对砖砌墙体的抗弯性能进行合理的计算和分析是非常重要的。
本文将介绍砖砌墙体抗弯计算的相关理论知识和公式，并对其进行详细的分析和解释。
砖砌墙体的抗弯计算需要考虑到多个因素，包括砖块的材料性质、墙体的几何形状、荷载的作用方式等。
在进行抗弯计算时，需要首先确定砖砌墙体的截面形状和尺寸，并根据墙体的受力情况选择合适的计算方法和公式。
在砖砌墙体的抗弯计算中，常用的公式包括弯矩计算公式、受拉应力计算公式和受压应力计算公式等。
其中，弯矩计算公式是抗弯计算的基础，其公式为M = σ S，其中M为弯矩，σ为应力，S为截面面积。
在砖砌墙体的抗弯计算中，需要根据墙体的受力情况和截面形状，确定合适的弯矩计算公式，并进行详细的计算和分析。
在进行砖砌墙体的抗弯计算时，需要考虑到砖块的材料性质对墙体抗弯性能的影响。
砖块的抗压强度、抗拉强度和抗弯强度等参数是影响墙体抗弯性能的重要因素，需要在计算过程中进行合理的考虑和处理。
根据砖块的材料性质和墙体的受力情况，可以选择合适的受拉应力计算公式和受压应力计算公式，并进行详细的计算和分析。
在进行砖砌墙体的抗弯计算时，还需要考虑到墙体的几何形状对抗弯性能的影响。
墙体的截面形状、尺寸和受力情况是影响墙体抗弯性能的重要因素，需要在计算过程中进行合理的考虑和处理。
根据墙体的几何形状和受力情况，可以选择合适的弯矩计算公式，并进行详细的计算和分析。
在进行砖砌墙体的抗弯计算时，需要根据墙体的受力情况选择合适的抗弯计算公式，并进行详细的计算和分析。
在计算过程中，需要考虑到砖块的材料性质、墙体的几何形状和荷载的作用方式等因素，并进行合理的处理和分析。
通过合理的抗弯计算，可以有效地评估砖砌墙体的抗弯性能，为建筑物的设计和施工提供可靠的参考依据。
总之，砖砌墙体的抗弯计算是建筑设计和施工过程中非常重要的一部分，需要对砖砌墙体的材料性质、几何形状和受力情况进行合理的分析和计算。

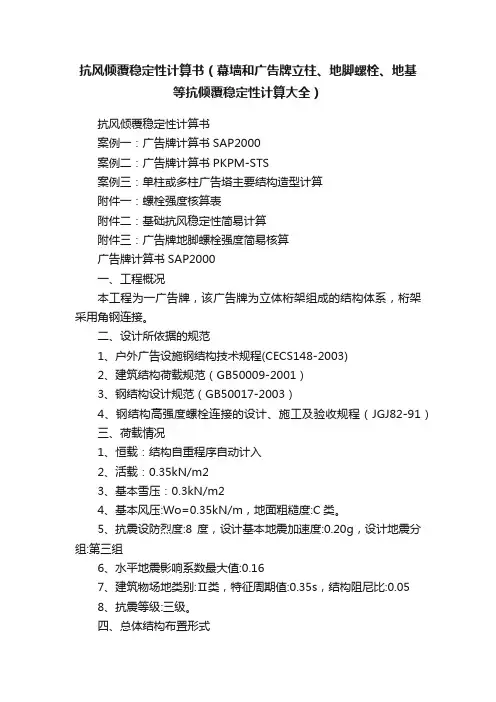

抗风倾覆稳定性计算书（幕墙和广告牌立柱、地脚螺栓、地基等抗倾覆稳定性计算大全）抗风倾覆稳定性计算书案例一：广告牌计算书SAP2000案例二：广告牌计算书PKPM-STS案例三：单柱或多柱广告塔主要结构造型计算附件一：螺栓强度核算表附件二：基础抗风稳定性简易计算附件三：广告牌地脚螺栓强度简易核算广告牌计算书SAP2000一、工程概况本工程为一广告牌，该广告牌为立体桁架组成的结构体系，桁架采用角钢连接。
二、设计所依据的规范1、户外广告设施钢结构技术规程(CECS148-2003)2、建筑结构荷载规范（GB50009-2001）3、钢结构设计规范（GB50017-2003）4、钢结构高强度螺栓连接的设计、施工及验收规程（JGJ82-91）三、荷载情况1、恒载：结构自重程序自动计入2、活载：0.35kN/m23、基本雪压：0.3kN/m24、基本风压:Wo=0.35kN/m，地面粗糙度:C类。
5、抗震设防烈度:8度，设计基本地震加速度:0.20g，设计地震分组:第三组6、水平地震影响系数最大值:0.167、建筑物场地类别:Ⅱ类，特征周期值:0.35s，结构阻尼比:0.058、抗震等级:三级。
四、总体结构布置形式1、喷绘图案广告位高度h＝4.68m2、广告牌高H=5m3、广告牌全长L=30m五、风荷载计算1、基本风压ω0＝0.35KN/m22、标准风压ω＝β×K×Kz×ω0＝0.77KN/m2其中：风振系数β=2.3；体型系数K=1.3；风压高度变化系数Kz=0.74六、计算过程1、SAP2000整体模型：2、SAP2000计算喷绘广告位每个柱脚迎风面一根（即轴2处，其他轴线处均等于或小于该轴线）方钢管最大弯矩、剪力、挠度：由分析可得：最大剪力为32.362KN；最大弯矩为M J=14.9655KN·M；最大挠度为7.86mm由于喷绘广告位每个柱脚背风面方钢管弯矩、剪力、挠度均小于每个柱脚迎风面方钢管弯矩、剪力、挠度，所以此处不再示明。
1.设计资料某四层办公楼，屋盖，楼盖采用预应力钢筋混凝土空心板，墙体采用烧结普通砖和水泥混合砂浆砌筑，砖的强度等级为MU10,砂浆的强度等级为M7.5，施工质量等级为B级，外墙厚490mm，混凝土强度等级为C25，楼面均布活荷载为2.0kN/m屋面均布活荷载为0.5kN/m.1．1楼面做法：25mm厚水泥花砖地面，30mm厚细石混凝土面层，钢筋混凝土预应力空心板，20mm厚混合砂浆顶棚抹灰。
1．2屋面做法：APP改性沥青防水层，20mm厚砂浆找平层，50mm厚泡沫混凝土保温层，APP改性沥青隔气层，钢筋混凝土预应力空心板，20mm厚混合砂浆顶棚抹灰。
1．3墙体做法：外墙采用490mm厚，内墙240mm厚，采用MU10烧结多孔砖，M7.5混合砂浆。
内外墙双面抹20mm厚混合砂浆。
施工质量控制等级为B级。
1．4门窗做法：采用塑钢门窗，窗的截面为1800mm×2100mm,。
2．结构方案2．1承重方案及布置2．1．1墙体承重：应当优先考虑横墙承重方案，以增强结构的横向刚度。
大房间梁支撑在内外纵墙上，为纵墙承重。
纵墙布置较为对称，平面上前后左右拉通；竖向上下连续对齐，减少偏心；同一轴线上的窗间墙都比较均匀。
个别不满足要求的局部尺寸，以设置构造拄后，可适当放宽。
根据上述分析，采用以横墙承重为主的结构布置方案是合理的。
2．1．2板的布置：根据房间开间、进深选择板的形式为Y-KB549—3和Y-KB546—32．1．3变形缝：由建筑设计知道该建筑物的厂房和办公楼结构形式不一样，故在交接处设置变形缝。
（具体做法见详图）2．2多层砖混房屋的构造措施2．2．1构造柱的设置：构造柱的设置见图。
除此以外，构造柱的根部与地圈梁连接，不再另设基础。
在柱的上下端500mm范围内加密箍筋为φ6@150。
构造柱的做法是：将墙先砌成大马牙槎（五皮砖设一槎），后浇构造柱的混凝土。
混凝土强度等级采用C25。
具体做法见详图。
2．2．2圈梁设置：各层、屋面、基础上面均设置圈梁。
砌体结构多层框架结构设计计算书****:*****:***学号:**********院系:理学院土木工程系现浇混凝土多层框架结构设计某四层办公楼，采用现浇框架结构，建筑平、剖面图如下所示，没有抗震设防要求试设计之。
1.设计资料1)设计标高：室内设计标高±0.000相当于绝对标高4.400m，室内外高差600mm。
2)墙身做法：墙身为普通机制砖填充墙，用M5混合砂浆砌筑。
内粉刷为混合砂浆底，纸筋灰面，厚20mm，“803”内墙涂料两度。
外粉刷为1：3水泥砂浆底，厚20mm，陶瓷锦砖贴面。
3)楼面做法：楼板顶面为20mm厚水泥砂浆找平，5mm厚1：2水泥砂浆加“107”胶水着色粉面层；楼板底面为15mm厚纸筋面石灰抹底，涂料两度。
4)屋面做法：现浇楼板上铺膨胀珍珠岩保温层（檐口处厚100mm，2%自两侧檐口向中间找坡），1：2水泥砂浆找平层厚20mm，二毡三油防水层，撒绿豆砂保护。
5)门窗做法：门厅处为铝合金门窗，其他均为木门，钢窗。
6)地质资料：（属Ⅲ类建筑场地，余略）。
7)基本风压：w=0.55kN/m2（地面粗糙度属B类）。
8)活荷载：屋面活荷载2.0kN/m2，办公室楼面活荷载2.0kN/m2，走廊楼面活荷载2.5kN/m2. 9)2.结构布置及结构计算简图的确定结构平面布置如下图。
各梁柱截面尺寸确定如下：边跨（AB、CD跨）梁：，取h=500mm，取b=250mm。
中跨（BC跨）梁：取h=400mm,b=250mm 。
边柱（A轴、D轴）连系梁，取b×h=250mm×500mm；中柱（B轴，C轴）连系梁，取b×h=250mm ×400mm ；柱截面均为b ×h=300mm ×450mm ，现浇楼板厚100mm 。
结构计算简图如下，根据地质资料，确定基础顶面离室外地面为500mm ，由此求得底层层高为4.3m 。
各梁柱构件的线刚度经计算后列于下图。
北京建筑工程学院20xx/20xx学年第x学期课程设计课程名称砌体结构课程设计设计题目砌体结构设计（工程名称）北京体育大学9号学生公寓系别土木工程班级土xx-x班学生姓名 xxx学号 2102270814261完成日期 20xx.北京建筑工程学院土木工程专业课程设计诚信说明教育之本在于立人，针对近年来课程设计环节中出现雷同现象与抄袭行为，必须弘扬诚信精神，抵制抄袭行为，以保证我院良好的学风和声誉。
为此，在课程设计中，本人自愿作出如下声明：一、保证遵守院校相关规定和纪律，自觉接受管理；二、郑重声明能为自己的诚信负责，能够独立完成课程设计工作，不抄袭其他同学的课程设计内容，同时不许他人抄袭自己的课程设计，注意成果保密。
三、如果自己的课程设计出像雷同和抄袭，自愿承担相应后果。
声明人：土xx-x班 xxx20xx年x月x日《砌体结构》课程设计计算书目录一．工程概况 (4)二．材料选择 (4)三．荷载计算与屋面板、楼面板选择 (5)1.可变荷载标准值、常用材料自重 (5)2.楼面荷载计算 (5)3.屋面荷载计算 (6)4.屋面板与楼面板的选择 (7)5.墙体荷载计算 (7)四．现浇板设计 (8)五．过梁的选择 (11)1.外墙洞口过梁选择 (11)2.内墙洞口过梁选择 (11)六．墙体高厚比验算 (12)七．重力荷载作用下墙体承载力验算 (13)1.最不利荷载组合与验算部位的选择 (13)2.外纵墙承载力计算 (13)3.横墙承载力计算 (17)4.控制截面内力计算 (18)八．地震作用下墙体承载力验算 (19)的计算 (19)（一）重力荷载代表值 Gi（二）水平地震作用及楼层地震剪力 (20)（三）横墙抗震承载力验算 (22)（四）外纵墙抗震承载力验算 (23)九．基础计算 (24)1.内横墙基础 (24)2.外横墙基础 (25)3.外纵墙基础 (25)参考资料 (27)《砌体结构》课程设计计算书一、工程概况1、建筑名称：北京体育大学9号学生公寓；2、结构类型：砌体结构；3、层数：5层；层高2.9m；4、开间3.6m；进深6.0m；26#；5、建筑分类为二类，耐火等级为二级，抗震设防烈度为八度，设计地震分组为第一组；6、天然地面以下5～10m范围内无地下水，冰冻深度为地面以下0.8m，推荐持力层为粘土层，地基承载力特征值f＝170an/m2。
外墙外保温工程附件抗风压计算书一、拉伸粘结强度验算根据《建筑结构荷载规范》(GB50009-2001）、《建筑抗震设计规范》（GB50011-2001）等规范，外保温粘贴面单位面积的系统组合荷载的理论数据仅为3。
0KN/㎡。
耐水状态下EPS板与专用粘结砂浆之间28天拉伸粘结强度为0。
1Mpa=100KN/㎡.考虑粘结砂浆在EPS板上的粘结面积为70%，则600x1200单张板拉伸粘结力为：0.6x1。
2x0。
7x100=50。
4KN面层重量及可变荷载引起的剪切力为3.0KN/㎡。
600x1200单张板所受剪切力为3。
0x0。
6x1.2=2。
16KN项目所在地100m高处最大负风压值为2。
74KN安全系数K=拉伸粘接力/（剪切力+负风压引起拉拔力）K=50.4/(2.16+2。
74）=10.3二、机械锚固强度验算本工程结构类型为剪力墙结构，层数为17~21层，其中最高高度为67.2米.根据国家行业标准JGJ149—2003的规定及天津地标DB29-88-2007《节能检测技术规程》要求，单个锚栓至少能提供不少于0.3KN的抗拉强度，在不可预见的情况下，对确保系统的安全性起一定的辅助作用.(一）、计算参数项目相关信息如下：项目所在地：天津地面粗糙度：C类设计年限：50年基本风压:0.5KN/㎡（50年一遇)抗震烈度:7度保温板挂高：20m、50m、100m保温板分格尺寸：a=宽度=1200mm;b=高度=600mm(二）、20m处保温系统锚栓力学计算1、20m高度处风荷载计算由于保温板质量较轻，因此不用考虑地震产生的水平荷载。
计算荷载时只考虑负风压产生的拉拔力。
1)、水平风荷载标准值βgz：阵风系数,取βgz=1。
92,按《建筑结构荷载规范》GB50009—2001表7。
5。
1μs：风荷载体型系数，取μs=2。
0，按《建筑结构荷载规范》GB50009-2001表7。
3。
3 μz:风压高度变化系数，取μz=0。
本工程永久围挡分为两类，包括砖砌围挡和轻质混凝土板围挡1.砖砌围挡1.1结构形式（1）基础形式：围墙基础采用现浇条形钢筋砼地梁，横截面尺寸500×250mm。
（2）墙体砌筑：围墙采用砌块砌筑而成，M5水泥砂浆抹面，外墙涂料粉刷，外立面采用海宝蓝色，内立面和顶部为乳白色。
（3）结构形式：每4.8m设置400×400mm钢筋砼现浇柱子，柱子钢筋锚入地梁基础，柱子顶部设500×500mm压顶。
墙体立面图1.2对于配筋砌块砌体构件，进行剪力承载力设计值的计算（砌体结构设计规范第9章）式中V——剪力墙的剪力设计值,取0.08Mpa；b——剪力墙的宽度，取0.2m；h——剪力墙的高度，取2.5m；f vg——灌孔砌体抗剪强度设计值，对于单排孔混凝土砌块对空砌筑时，f vg=0.2f g0.55，f g为灌孔砌体抗压强度设计值，本工程采用MU10的砌块，f g=2.5Mpa，故f vg取0.33Mpa；M、N——计算截面的弯矩、轴向力，当N>0.25f vg bh时取N=0.25f vg bh；A——剪力墙的截面面积，其中翼缘的有效面积，取0.5m2；λ——计算截面的剪跨比，λ=M/Vh，当λ小于1.5时取1.5，当λ大于2.2时取2.2，经计算λ=7.33，故取2.2；h0——剪力墙的有效高度，取2.5m；A sh——配置在同意截面内的水平分布钢筋的全部截面面积，拉结筋为3跟直径为4mm的钢筋，故A sh取3.77×10-5m2；S——水平分布钢筋的竖向间距，取0.62m；f yh——水平钢筋的抗拉强度设计值，取215Mpa。
得出V=128KN；1.3、10级大风作用下墙体所受剪力计算如下（建筑结构荷载规范第7章）：垂直于建筑物表面的风荷载标准值，应按下述公式计算：ωk=βgzμslμzωo式中ωk——风荷载标准值（KN/m2）；βgz——高度z处的阵风系数；μsl——局部风压体型系数；μz——风压高度变化系数；ωo——基本风压（KN/m2）；本计算模型是高度2.5米独立墙壁及围墙，依据由建筑结构荷载规范（GB50009-2001）查得据表查得独立墙壁及围墙系数μsl=1.3；本项目部所处地理位置的地面粗糙度属于B类（指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区）。
砌体墙受弯计算砌体墙是建筑中常见的承重墙体结构，广泛应用于住宅、商业建筑等多个领域。
在设计和施工过程中，对于砌体墙的受弯计算非常重要，可以确保墙体在承受外部荷载时的稳定性和安全性。
本文将介绍砌体墙受弯计算的基本原理和方法。
砌体墙受弯计算主要涉及到墙体的弯矩、剪力和轴力等力学参数。
首先，我们需要了解一些基本的概念。
弯矩是指外部力矩对墙体产生的弯曲效应。
在砌体墙受弯计算中，弯矩是一个重要的参数，可以通过受力分析或者结构分析软件进行计算。
剪力是指在墙体上产生的垂直于墙面的剪切力。
砌体墙受弯时，由于受到外部荷载的作用，墙体会产生剪切力，剪力的大小可以通过受力分析或者结构分析软件进行计算。
轴力是指墙体上产生的沿墙体轴线方向的拉伸或压缩力。
在砌体墙受弯计算中，轴力也是一个重要的参数，可以通过受力分析或者结构分析软件进行计算。
在进行砌体墙受弯计算时，我们首先需要确定墙体的几何形状和材料性质。
墙体的几何形状包括墙体的高度、厚度和宽度等参数，材料性质包括砌块强度、砂浆强度和抗弯强度等参数。
接下来，我们可以通过受力分析或者结构分析软件对墙体进行计算。
在进行受力分析时，我们需要考虑墙体的自重、外部荷载和地震荷载等因素。
可以使用受力分析方法，将墙体划分为若干个小段，然后分别计算每个小段的弯矩、剪力和轴力。
最后，将这些小段的受力结果进行合并，得到整个墙体的受力情况。
在进行结构分析时，我们可以使用结构分析软件进行模拟计算。
结构分析软件可以通过有限元法或者其他数值计算方法，对墙体的受力情况进行模拟计算。
通过输入墙体的几何形状和材料性质，结构分析软件可以计算出墙体的弯矩、剪力和轴力等参数。
在进行砌体墙受弯计算时，需要注意以下几点：1. 考虑墙体的整体受力情况，不同部位的受力情况可能不同，需要进行综合考虑。
2. 考虑墙体的边界条件，如墙体上方的梁、楼板等结构对墙体的影响。
3. 考虑墙体的变形和位移，墙体在受弯时会发生一定的变形和位移，需要进行相应的计算和分析。
