万用表的认识及使用

【导入新课】介绍《实用电子技术》学习指导方案45分钟【新课教学过程】一、机械式万用表的使用【技术知识】MF-47（M500-2）型万用表面板说明（10分钟）播放万用表面板说明视频或在现场以万用表实物进行说明2、电表灵敏度（5分钟）电表灵敏度是表示仪表对微弱电信号作出反应程度的技术指标，驱动万用表测量机构偏的能量取自被测电路，若某仪表指针较大幅度地偏转而仅用了较小的信号能量，则说明该仪表的灵敏度相对较高。

万用表的灵敏度有直流电压灵敏度、交流电压灵敏度和表头灵敏度3个指标，其中直流电压灵敏度是主要指标，并以“Ω/V”标印在表盘上。

例如：（1）DC20KΩ/V：表示该表的直流电压灵敏度，即仪表在满偏情况下电流为1V/20KΩ=50uA；（2）DC250VUP9kΩ/V:表示该表的直流电压250V以上档位的灵敏度,满偏电流为1V/9 kΩ=111uA;（3）AC9kΩ/V:表示该表的交流电压灵敏度,满偏电流为111uA.电压表测量时,是与被测对象并联的,由于电压表存在内阻,这时相当于被测元件两端并联了一只电阻,使被没对象两端的总阻抗降低,从而使测得的电压值偏离了实际值,显然,万用表电压档位的内阻越高,测量精度越高。

例如:MF-47型万用表直流电压档的量程为1-10-50-250V,根据表盘DC20kΩ/V和DC250VUP9kΩ/V的标示,则可说明:1V量程时,仪表内阻为20kΩ;10V量程时,仪表内阻为200 kΩ;50V量程时,仪表内阻为1000 k Ω;250 V量程时,仪表内阻为20 kΩ*250=5000 kΩ。

由以上计算可知，电压表档位量程越高，内阻越大，测量精度越高。

3、机械式万用表的基本使用方法（5分钟）（结合实际测量任务进行演示）模拟万用表的使用应尊循以下步骤：第一步机械调零：水平旋转万用表，看表针是否在零位上，若未指在零（位左侧），则调节表盘上机械调零螺丝，使表针指准零位。

第二步正确选择插孔：红表笔应插入标有“＋”的插孔中，黑表笔插入“－”的插孔中，测量直流电压（或电流）时，红表笔应接被测电路的正极（或高电位端），黑表笔接负极（或低电位端）。

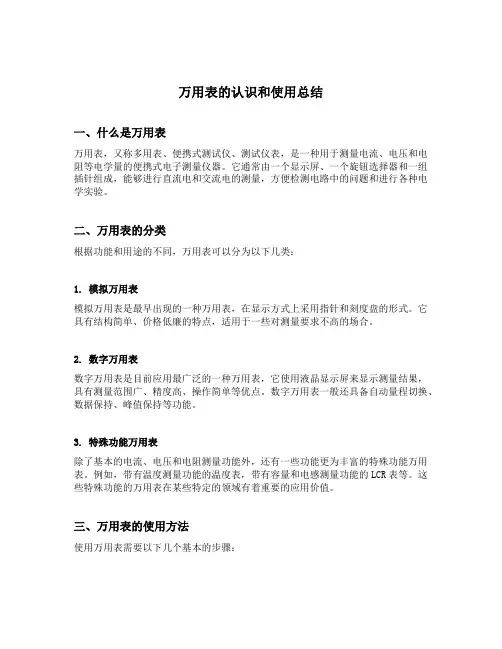

万用表的认识和使用总结一、什么是万用表万用表，又称多用表、便携式测试仪、测试仪表，是一种用于测量电流、电压和电阻等电学量的便携式电子测量仪器。

它通常由一个显示屏、一个旋钮选择器和一组插针组成，能够进行直流电和交流电的测量，方便检测电路中的问题和进行各种电学实验。

二、万用表的分类根据功能和用途的不同，万用表可以分为以下几类：1. 模拟万用表模拟万用表是最早出现的一种万用表，在显示方式上采用指针和刻度盘的形式。

它具有结构简单、价格低廉的特点，适用于一些对测量要求不高的场合。

2. 数字万用表数字万用表是目前应用最广泛的一种万用表，它使用液晶显示屏来显示测量结果，具有测量范围广、精度高、操作简单等优点。

数字万用表一般还具备自动量程切换、数据保持、峰值保持等功能。

3. 特殊功能万用表除了基本的电流、电压和电阻测量功能外，还有一些功能更为丰富的特殊功能万用表。

例如，带有温度测量功能的温度表，带有容量和电感测量功能的LCR表等。

这些特殊功能的万用表在某些特定的领域有着重要的应用价值。

三、万用表的使用方法使用万用表需要以下几个基本的步骤：1. 设置测量范围在测量之前，需要根据实际情况选择合适的测量范围。

如果选择的测量范围过小，可能导致过载而损坏万用表；如果选择的测量范围过大，可能会降低测量的精度。

2. 连接测量端子将万用表的探针与被测电路正确连接。

通常，红色的探针与正极连接，黑色的探针与负极连接。

3. 选择测量模式根据需要测量的电学量，选择合适的测量模式。

万用表通常提供直流电流、直流电压、交流电压和电阻等测量模式。

4. 读取测量结果读取显示屏上的测量结果。

对于模拟万用表，需要根据指针所指位置进行读数；对于数字万用表，直接读取数字显示即可。

四、万用表的注意事项在使用万用表的过程中，需要注意以下几点：1. 保护万用表万用表是一种精密仪器，使用时应注意避免碰撞和摔落，防止损坏。

在不使用时，应将万用表放在干燥、清洁的环境中，避免受到湿气和尘埃的影响。

认识万⽤表、指针式万⽤表测电阻教案.第1讲介绍万⽤表授课序号：1 授课时数：2教学⽬标：1.了解万⽤表的种类与基础知识。

2.理解万⽤表基本结构的⽤途。

3.掌握指针式、数字式万⽤表的性能、使⽤及维护⽅法。

4. 培养学⽣的动⼿、动眼、动脑能⼒。

教学重点：1.掌握指针式、数字式万⽤表的性能、使⽤及维护⽅法。

2. 培养学⽣的动⼿、动眼、动脑能⼒。

教学难点：1.掌握指针式、数字式万⽤表的性能、使⽤及维护⽅法。

2. 培养学⽣的动⼿、动眼、动脑能⼒。

教学过程：⼀、导⼊新课万⽤表是⼀种多功能、多⽤量程的测量仪表。

⼀般万⽤表可以测量直流电压、直流电流、交流电压、电阻和⾳频电平等电参数。

档次稍⾼的万⽤表还可测量交流电流、电容量、电感量及晶体管共发射极直流电流放⼤系数hFE等。

，随着数字电路的推⼴，数字万⽤表已⼤量运⽤于电⼯、电⼦⾏业的测量。

以后我们将详细学习在教学实验、实习和⽣产中应⽤⼴泛的MF47型指针式万⽤表的结构原理和使⽤⽅法。

⼆、讲授新课1.指针式万⽤表的外观：2.指针式万⽤表的表盘（1）刻度盘指针3.指针式万⽤表的操作⾯板机械调零三极管放⼤倍数测孔红表笔插孔⿊表笔插孔电阻读数标尺交直流压、电流读数标尺交流1专⽤刻度线欧姆调零转换开关(1)“+”、“COM” 插孔；⽤以插⼊红(+)、⿊(-)表笔。

(2)“N”、“P”插孔：⽤于测量晶体三极管的直流放⼤系数hFE，使⽤时根据NPN、PNP型晶体管分别插⼊相应插孔。

(3)2500V、5A插孔：分别测量2500V挡的交直流电压、5A挡直流电流，使⽤时将红表笔插⼊该孔内。

(4)欧姆调零：使⽤电阻各量程挡测量电阻时，必须⽤该旋钮进⾏欧姆调零。

⽅法：将红、⿊表笔触碰(短接)在⼀起，旋动调零旋钮，使指针指向“0Ω”处。

(5)机械调零：当仪表指针有指在零位时，需⽤⼀字螺丝⼑缓缓调节机械调零螺钉，使指针指在零位，即进⾏机械调零。

(6)转换开关：其作⽤是选择测量的项⽬和合适量程。

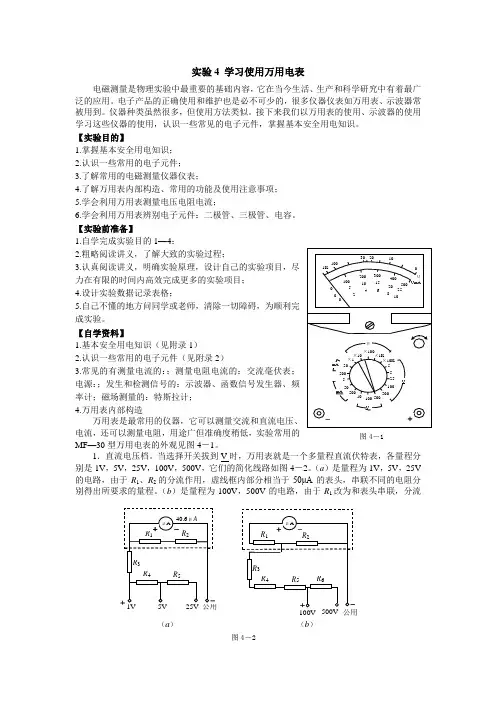

实验4 学习使用万用电表电磁测量是物理实验中最重要的基础内容，它在当今生活、生产和科学研究中有着最广泛的应用。

电子产品的正确使用和维护也是必不可少的，很多仪器仪表如万用表、示波器常被用到。

仪器种类虽然很多，但使用方法类似。

接下来我们以万用表的使用、示波器的使用学习这些仪器的使用，认识一些常见的电子元件，掌握基本安全用电知识。

【实验目的】1.掌握基本安全用电知识；2.认识一些常用的电子元件；3.了解常用的电磁测量仪器仪表；4.了解万用表内部构造、常用的功能及使用注意事项；5.学会利用万用表测量电压电阻电流；6.学会利用万用表辨别电子元件：二极管、三极管、电容。

【实验前准备】1.自学完成实验目的1—4；2.粗略阅读讲义，了解大致的实验过程；3.认真阅读讲义，明确实验原理，设计自己的实验项目，尽力在有限的时间内高效完成更多的实验项目；4.设计实验数据记录表格；5.自己不懂的地方问同学或老师，清除一切障碍，为顺利完成实验。

【自学资料】1.基本安全用电知识（见附录1）2.认识一些常用的电子元件（见附录2）3.常见的有测量电流的：；测量电阻电流的：交流毫伏表；电源：；发生和检测信号的：示波器、函数信号发生器、频率计；磁场测量的：特斯拉计；4.万用表内部构造万用表是最常用的仪器，它可以测量交流和直流电压、电流，还可以测量电阻，用途广但准确度稍低，实验常用的MF—30型万用电表的外观见图4－1。

1．直流电压档。

当选择开关拔到V时，万用表就是一个多量程直流伏特表，各量程分别是1V，5V，25V，100V，500V，它们的简化线路如图4－2。

（a）是量程为1V，5V，25V 的电路，由于R1、R2的分流作用，虚线框内部分相当于50μA的表头，串联不同的电阻分别得出所要求的量程。

（b）是量程为100V，500V的电路，由于R1改为和表头串联，分流图4－1电阻只剩R 2，故虚线框内部分相当于表头量程加大到200μA 。

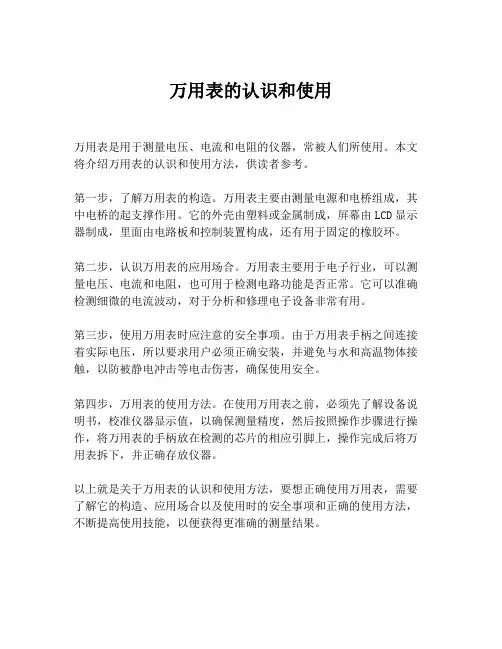

万用表的认识和使用
万用表是用于测量电压、电流和电阻的仪器，常被人们所使用。

本文将介绍万用表的认识和使用方法，供读者参考。

第一步，了解万用表的构造。

万用表主要由测量电源和电桥组成，其中电桥的起支撑作用。

它的外壳由塑料或金属制成，屏幕由LCD显示器制成，里面由电路板和控制装置构成，还有用于固定的橡胶环。

第二步，认识万用表的应用场合。

万用表主要用于电子行业，可以测量电压、电流和电阻，也可用于检测电路功能是否正常。

它可以准确检测细微的电流波动，对于分析和修理电子设备非常有用。

第三步，使用万用表时应注意的安全事项。

由于万用表手柄之间连接着实际电压，所以要求用户必须正确安装，并避免与水和高温物体接触，以防被静电冲击等电击伤害，确保使用安全。

第四步，万用表的使用方法。

在使用万用表之前，必须先了解设备说明书，校准仪器显示值，以确保测量精度，然后按照操作步骤进行操作，将万用表的手柄放在检测的芯片的相应引脚上，操作完成后将万用表拆下，并正确存放仪器。

以上就是关于万用表的认识和使用方法，要想正确使用万用表，需要了解它的构造、应用场合以及使用时的安全事项和正确的使用方法，不断提高使用技能，以便获得更准确的测量结果。

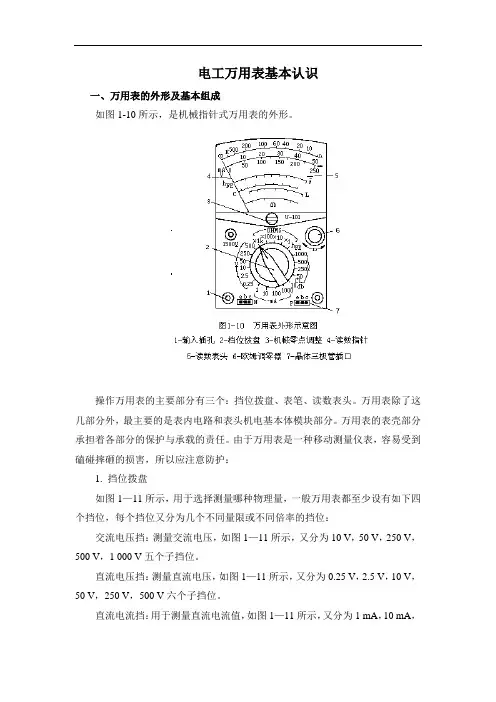

电工万用表基本认识一、万用表的外形及基本组成如图1-10所示，是机械指针式万用表的外形。

操作万用表的主要部分有三个：挡位拨盘、表笔、读数表头。

万用表除了这几部分外，最主要的是表内电路和表头机电基本体模块部分。

万用表的表壳部分承担着各部分的保护与承载的责任。

由于万用表是一种移动测量仪表，容易受到磕碰摔砸的损害，所以应注意防护：1. 挡位拨盘如图1—11所示，用于选择测量哪种物理量，一般万用表都至少设有如下四个挡位，每个挡位又分为几个不同量限或不同倍率的挡位：交流电压挡：测量交流电压，如图1—11所示，又分为10 V，50 V，250 V，500 V，1 000 V五个子挡位。

直流电压挡：测量直流电压，如图1—11所示，又分为0.25 V，2.5 V，10 V，50 V，250 V，500 V六个子挡位。

直流电流挡：用于测量直流电流值，如图1—11所示，又分为1 mA，10 mA，100 mA，1 000 mA四个子挡位。

电阻挡：用于测量电器阻值，如图1—11所示，又分为×1，×10，×l00，×1 k四个子挡位。

电压、电流的每个挡位的数值表示的是量限(或量程)，待测的物理量值应小于该值。

在选择挡位时，要选择一个挡位量限大于被测量值，并且与被测量值最接近的一个量限的挡位。

比如，要测一个直流电压，估计其值约为190 V，则应选择直流250 V挡位。

此时挡位值250 V大于被测量190 V，且250 V挡位比500 V，1 000 V两个挡位更接近被测量值。

这样选择既能保证万用表的安全，又能保证测量精度。

机械表电阻挡的几个挡位表示几个不同的倍率。

由于机械表的表头指针在整个刻度的20％～80％之间，读数比较准确，尤其是电阻挡位对应的表头刻度的非均匀性，在这个范围内更利于读取数值，所以，利用电阻挡的倍率选择，可以使表头指针落在该范围内。

电子表电阻挡位的标示数值与电流、电压的数值一样，表示量限，不是倍率。

万用表的认识和使用总结一、引言万用表是电子工程中最常见的测试仪器之一，具有高精度、多功能等特点，可以用于测量电压、电流、电阻等参数。

本文将介绍万用表的基本原理、使用方法和注意事项。

二、万用表的基本原理万用表是通过测量电流和电压来确定被测电路中的参数值。

它包含一个内部电源和一个外部测量回路。

在测量时，内部电源提供所需的电流或电压，而外部回路通过连接到被测元件来使其产生反应。

根据欧姆定律和基尔霍夫定律，可以计算出被测元件的参数值。

三、万用表的使用方法1.选择正确的量程：在使用万用表之前，必须选择正确的量程。

如果选择了错误的量程，可能会导致读数不准确或损坏仪器。

2.选择正确的测试模式：万用表具有多种测试模式，包括直流（DC）和交流（AC）模式等。

选择正确的测试模式非常重要。

3.连接正确：连接方式也非常关键。

必须将正负极正确地连接到被测元件上才能获得准确的读数。

4.保持稳定：在进行测量时，必须保持稳定。

如果被测元件发生变化，则读数也会发生变化。

5.记录结果：在进行测量时，必须记录结果。

这有助于后续数据分析和比较。

四、注意事项1.保持安全：在使用万用表时，必须保持安全。

不要将手指或其他物体插入测试回路中。

2.避免过载：万用表具有最大电流和电压值。

如果超过这些值，可能会导致仪器损坏或人员受伤。

3.避免误差：使用万用表时，必须避免误差。

例如，在测量电阻时，必须确保被测元件没有连接到电源或其他元件上。

4.定期校准：为确保准确性，万用表应定期校准。

五、结论万用表是一种非常有用的测试仪器，可用于测量电压、电流、电阻等参数。

使用正确的方法和注意事项可以使其更加精确和可靠。

万用表安全技术操作规程范文万用表是一种广泛应用于电子、电气、通信等领域的测量仪器，它能够测量电压、电流、电阻等多种参数。

然而，由于其高精度和高灵敏度，使用万用表时必须严格遵守相关的安全技术操作规程，以确保人身安全和仪器的正常使用。

下面是万用表安全技术操作规程的范文。

一、工作前的准备1. 在使用万用表之前，首先要确认万用表和相关测量线缆的完整性和可靠性。

检查仪器表壳有无裂纹、损伤等，检查测量线缆是否破损、绝缘是否完好。

如发现有问题，应立即停止使用并进行修理或更换。

2. 在开始工作之前，必须保持工作区域整洁，并将周围的杂物清除干净，以防止意外操作时发生碰撞或绊倒。

3. 在使用万用表之前，必须确保仪器和测量对象处于安全状态。

断开被测电路的电源，并将电容器的电压放电，确保没有残留电压。

二、正确的操作流程1. 在进行测量之前，必须根据需要选择正确的测量量程。

应将万用表的功能旋钮调整到合适的档位，以保证测量结果的准确性。

2. 在测量电压或电流时，必须将测量线缆正确连接。

将红色测试线插入正极位，黑色测试线插入负极位。

在拔插连接线缆时，应确保电路已经断开。

3. 进行电阻测量时，应保证被测电阻处于断电状态，并将测量线缆正确连接到被测电阻的两端。

如测量的电阻较小，可使用万用表提供的短接线进行短接测量，以减小电路接触电阻的影响。

4. 在进行测量时，必须牢牢握住测试线缆和仪器的握柄部分，以防止电流通过身体造成伤害。

不要使用潮湿的手或在带电的环境下进行测量。

5. 测量之前，必须检查测量线缆的绝缘是否完好，没有破损或暴露的金属部分，以防止漏电或触电事故发生。

6. 在进行测量时，仪器的测试电压范围不能超过规定范围，以免损坏仪器或发生电击伤人。

三、使用过程中的注意事项1. 在测量过程中，应保持周围环境的安静和稳定，以避免外界干扰对测量结果的影响。

2. 在测量接线时，应避免金属接触或对触电部分的触摸，以防止高压或大电流通过身体造成触电事故。

任务工单一万用表的认识和使用指针式万用表有MF47型、MF10型等多种型号。

万用表一般都具有测量直流电压、直流电流、交流电压和静态电阻等多种功能，有的还能测量交流电流、电容量、电感量以及半导体管的某些参数等。

数字式万用表是一种新型仪表，具有测量精度高、数字显示等特点。

使用时“视测量不同参量，“插孔，在电池电压正常时，行测试。

将黑表笔插入“COM”插孔，红表笔插入“V/Ω”（红表笔极性为内部电源“+”），将功能开关置于“”插孔，将功能开关置于相应的档位及合适的量程。

（1）若二极管的正、负极性已知，当万用表红表笔接到二极管的正极、黑表笔接到二极管的负极时，则万用表LCD显示器上的读数，即为二极管正向电阻的近似值。

（2）若二极管的正、负极性未知，则应对二极管分别进行两次不同极性的测量，较大电阻测量值为二极管反向电阻的近似值，较小电阻测量值为二极管正向电阻的近似值。

此时，与万用表红表笔相连的一端为二极管的正极。

（3）将表笔连接到待测线路的两端，如果两端之间电阻的阻值小于70Ω，内置蜂鸣器将会发出声音。

（1）若使用前被测电压、电流范围未知，将功能开关置于最大量程并逐渐下调。

（2）若显示器只显示“1”，表示被测电量超过量程，功能开关应置于更高量程。

（3）红、黑表笔应插在符合测量要求的插孔内，且保证接触良好。

两表笔的绝缘层应完好。

（4）严禁功能开关在测量电压或电流的过程中改变档位，以防止损坏仪表。

（5）为防止电击，测量公共端“COM”和大地之间的电位差不得超过1000V。

（6）被测电压高于直流或交流（有效值）时，均应注意防止触电。

（7）液晶显示屏显示“”符号时，应用及时更换电池。

三、任务实施（一）为了完成任务，必须正确回答以下问题1. 交流电压测最时将红表笔插入“”插孔，黑表笔插入“”插孔；正确选择量程，将功能开关置于量程挡，如果事先不清楚被测电压的大小时，应先选择最量程挡，根据读数需要逐步测量量程挡；将测试笔联到待测电源或负载上，从显示器上读出测量结果。

万用表的实用方法一、万用表的基本认识。

1.1 万用表就像是一个多功能的电信号小侦探。

它有两种主要类型，一种是指针式万用表，就像那种传统的老派侦探，靠指针摆动来告诉你信息；另一种是数字式万用表，像个现代的高科技侦探，直接显示精确的数字结果。

这两种万用表都能测量电压、电流和电阻，就像侦探能追踪不同的线索一样。

1.2 你看万用表的表头或者显示屏，那就是它的“脸”。

上面有各种刻度或者数字显示区域。

还有那些旋钮和插孔，就像是它的“手脚”，通过调整旋钮，把测试线插到合适的插孔，就能让它开始工作啦。

二、测量电压。

2.1 测量电压的时候啊，就好比在探听电路里的“血压”。

首先要把万用表调到电压测量档，这就像医生拿起血压计要先调好模式一样。

如果是测量直流电压，你得注意表笔的极性，可别接反了，不然就像把鞋子穿反了，得到的结果肯定不对。

数字式万用表要是接反了，可能会显示个负号来提醒你。

2.2 然后把表笔接触到要测量电压的两点上，就像把听诊器放到病人的身上。

比如说你要测量电池的电压，就把表笔分别接到电池的正负极。

如果是测量交流电压，像家里插座的电压，操作也类似，不过不用太担心极性的问题。

三、测量电流。

3.1 电流测量就像是在追踪电路里的“血液流动”。

这时候要把万用表串接到电路里，这可是个技术活，就像做手术时要把血管接对一样。

先把电路断开，然后把万用表调到电流测量档，再把表笔接到断开的两点上，让电流流过万用表。

如果是大电流，可能还需要用到专门的大电流插孔。

3.2 测量直流电流的时候同样要注意极性，不然就会像南辕北辙一样，得到错误的结果。

对于数字式万用表，如果电流过载了，它可能会显示一些错误代码或者直接报警，就像一个忠诚的卫士在告诉你有危险。

四、测量电阻。

4.1 电阻测量就像是在检查电路里的“血管堵塞”情况。

先把万用表调到电阻测量档，然后把表笔接到要测量电阻的两端。

如果电阻是零或者非常小，就像电路里的道路畅通无阻；如果电阻很大，那就可能是哪里出问题了，就像道路上有很多障碍物。

万用表的认识和使用总结万用表是一种用于测量电量的电子仪器，由于其多功能、易用、精度高等特点，被广泛应用于电子、电气等领域。

了解和掌握万用表的使用方法，对于工程师、技术人员等电子电气行业从业者而言至关重要。

一、万用表的分类万用表根据测量范围的不同，可以分为电压表、电流表、电阻表、万用表四种类型。

其中，电压表用于测量电路中的电压值，电流表用于测量电路中的电流强度，电阻表用于测量电路中的电阻值，而万用表则可以同时测量电压、电流、电阻等多个参数。

二、万用表的使用方法1. 接线万用表的使用首先要正确接线，否则会导致测量结果不准确甚至损坏仪器。

一般情况下，红色表笔连接电路的正极，黑色表笔连接电路的负极。

当需要测量电压时，将红色表笔连接到电路的正极，黑色表笔连接到电路的负极；当需要测量电流时，将红色表笔连接到电路的负极，黑色表笔连接到电路的正极；当需要测量电阻时，将电路断开，将红色和黑色表笔分别连接到电阻的两个端点。

2. 选择测量范围万用表具有不同的测量范围，使用前需要根据需要选择合适的测量范围。

如果选择的范围过小，可能导致测量值不准确，而选择的范围过大则会浪费仪器的精度。

3. 测量在接线和选择测量范围完成后，即可进行测量。

对于电压测量，将红色表笔连接到正极，黑色表笔连接到负极，读取显示屏上的电压值即可；对于电流测量，将红色表笔连接到负极，黑色表笔连接到正极，读取显示屏上的电流值即可；对于电阻测量，将电路断开，将红色和黑色表笔分别连接到电阻的两个端点，读取显示屏上的电阻值即可。

三、注意事项1. 使用前应检查万用表的状态，确保仪器无损坏。

2. 使用时应按照正确的接线方法，并选择合适的测量范围。

3. 测量时应注意电路的安全，避免发生电击事故。

4. 测量时应注意万用表的精度，避免选择过大或过小的测量范围。

5. 使用后应及时关闭电源，避免浪费电量和损坏仪器。

万用表是电子电气行业从业者必备的测量仪器之一，正确使用万用表可以提高工作效率、减少测量误差，同时也能保证电路的安全。
