数字万用表(DT)使用说明书(适合初学者

DT9205万用表使用说明DT9205A万用表使用方法从左到右四个插孔分别是：20A直流电流测量插孔（红线表笔）、毫安档插孔（红线表笔）、公共插孔（黑线表笔）、交流直流电压电阻档插孔（红线表笔）CX F插孔为电冰箱温度传感器插孔，八个小孔的是三极管放大倍数插孔，这些孔要和上面的档位开关要对应，否则容易烧毁表或无法测量。

另，测量电阻电流如果不知道电压的情况下先从大档向小档逐步降低，转换档位时脱离测量点。

测量前应该了解你的测量对象，否则交流和直流都无法分辨的话，测量结果也是没有用的。

调到AC~交流1000档红' 黑表笔插那个空都可以。

生活用电是220伏不分正负极。

电机的功率电机上一般都有标注。

如果测得的是220伏的电机，那么把表调到交流电流（~A）档把表笔串联到某一根线上即可。

测得的电流乘以电压220V就是功率。

想自己测三相电机那么需要使用钳形万用表调到电流档，拌开万用表的钳子把单一根线钳入其中就可以测得电流，测得的电流乘以380V电压就是功率。

注意三相电机不可以把表串入来测电流，这样会因缺相而烧毁用AC750档无红黑之分，生活电是交流电万能表DT9205怎么用有视频吗在百度上搜索一下“万用表使用教程”，里面有数字万用表和指针万用表的使用方法，数字万用表虽然各型号有所不同，但用法都相差不大的数字万用表DT9205使用说明书(适合初学者)(2007-04-14 11:43:11) 转载 分类： 技术类 一、概述本仪表以大规模集成电路、双积分A/D(模/数)转换器为核心，配以全功能过载保护电路，可用来测量直流和交流电压、电流、电阻、电容、二极管、三极管、温度、频率、电路通断等。

相关术语及仪表盘上的名词解释：LCD/液晶显示屏； 交流电的有效值用字母rms 表示.例如,市电峰值为311V,有效值为220Vrms ； 模/数转换器是模拟信号与数字信号相互转换的电子元件； 按下仪表盘左上的HD 键可以保持LCD 数据键； 仪表盘下方FUSED 表示该量程有保险管,UNFUSED 表示无保险管； 15SEC 是指测试时间限于15秒 二、特点1. 功能选择具有32个量程.量程与LCD 有一定的对应关系:选择一个量程,如果量程是一位数,则LCD 上显示一位整数,小数点后显示三位小数;如果是两位数,则LCD 上显示两位整数,小数点后显示两位小数;如果是三位数,则LCD 上显示三位整数,小数点后显示一位小数;有几个量程,对应的LCD 没有小数显示. 2. 测试数据显示在LCD 中.3. 过量程时,LCD 的第一位显示 "1",其他位没有显示.4. 最大显示值为1999(液晶显示的后三位可从0变到9，第一位从0到1只有两种状态，这样的显示方式叫做三位半。

数字万用表(DT9205)使用说明书(适合初学者一、概述本仪表以大规模集成电路、双积分A/D(模/数)转换器为核心，配以全功能过载保护电路，可用来测量直流和交流电压、电流、电阻、电容、二极管、三极管、温度、频率、电路通断等.相关术语及仪表盘上的名词解释：LCD/液晶显示屏；交流电的有效值用字母rms表示.例如,市电峰值为311V,有效值为220Vrms；模/数转换器是模拟信号与数字信号相互转换的电子元件；按下仪表盘左上的HD键可以保持LCD数据键；仪表盘下方FUSED表示该量程有保险管,UNFUSED表示无保险管；15SEC是指测试时间限于15秒二、特点1. 功能选择具有32个量程.量程与LCD有一定的对应关系:选择一个量程,如果量程是一位数,则LCD上显示一位整数,小数点后显示三位小数;如果是两位数,则LCD上显示两位整数,小数点后显示两位小数;如果是三位数,则LCD上显示三位整数,小数点后显示一位小数;有几个量程,对应的LCD没有小数显示.2. 测试数据显示在LCD中.3. 过量程时,LCD的第一位显示"1",其他位没有显示.4. 最大显示值为1999(液晶显示的后三位可从0变到9，第一位从0到1只有两种状态，这样的显示方式叫做三位半.)5. 全量程过载保护6. 工作温度: 00C-400C储存温度：-100C -- +500C7. 电池不足指示：LCD液晶屏左下方显示三、技术指标精确度:±(%读数+第四位上的字数).注意:括号内的第2部分,为精确度的修正值,应放在该档位的最后一位数字上.精确度保证期为1年例如:一个电子元件在200档位的读数为100.0,该档位精确度标示为±(5%+2),该档位在LCD中有一位小数则这个电子元件的实际数据a,介于不等式100-(5%×100.0+0.2)≤a≤100+(5%×100.0+0.2)即94.8≤a≤105.2环境温度:230C±50C相对湿度: <75%1. 直流电压量程分辨率准确度200mV(毫伏)100μV(微伏)±(0.5%+2)2V(伏)1mV(毫伏)20V10mV200V100mV1000V1V±(0.8%+2)单位换算：1V=1000mV(毫伏),1mV=1000μV(微伏)分辨率:感知微小电压变化的能力(大概在1/2000),并反映在万用表的最后一位读数上.例如,在量限为200mV的档位,被测直流电源,其电压读数为100mV.当电压升高50μV(微伏)时,万用表读数仍为100.0;当电压升高150μV(微伏)时,万用表读数的末位会增加一个字，变为100.1测量电压时,万用表如同一个电阻.测量示意图所有量程的输入阻抗为10MΩ(兆欧). 1MΩ=1000000Ω(欧姆)过载保护：对于200mV量程档，能够承受的最大直流电压为250V;能够承受的最大交流电压为250Vrms.其它量程档位，能够承受的最大直流电压为250V;能够承受的最大交流电压有效值为700Vrms,1000V 的峰值.提示:正弦交流电的有效值是其峰值的0.74倍，例如220V的交流市电，其峰值为311V左右.交流电的有效值是用它的热效应规定的：311V的交流电通过负载产生的热效应=220V的直流电通过同一负载产生的热效应.2. 交流电压量程分辨率准确度200mV(毫伏) 100μV(微伏) ±(1.2%+3)2V 1mV ±(0.8%+3)20V 10mV200V 100mV700V 1V ±(1.2%+3)输入阻抗：同直流电压档频率范围: 40Hz to 400Hz ,市电为50Hz,即每秒钟振动50次过载保护: 同直流电压档显示: 交流电的有效值测量准确度的例题：在700V的档位,测一交流电源,读数为230V.考虑到测量是有误差的,问实际电压值a 应该在怎样的范围内?答:因为,700V档位的准确度指标为±(1.2%+3),这一档位没有小数显示.所以230-(1.2%*230+3)≤a≤230+(1.2%*230+3)因为1.2%*230+3=5.76,而万用表的分辨率不能感知不到1V的电压,所以化简后为225≤a≤2353.直流电流量程分辨率准确度2mA(毫安) 1μA(微安) ±(1.2%+2)20mA 10μA(微安)200mA 100μA±(1.4%+2)20A 10mA ±(2.0%+2)单位换算:1A=1000mA , 1mA=1000μA过载保护:20A量程无保险丝,因此,测量时不能超过15秒；其它量程有最大0.2A/250V保险丝.测量电压降:测量直流电流时,万用表好似一个电阻,因此,会在万用表上产生电压降.如果被测电流的读数达到或接近满量程,则在万用表上产生的电压降为200mV.测量示意图:准确度的例题:估计被测电流有10A,选择20A量程档.准确度为±(2.0%+2).因为这一档位显示两位整数和两位小数，所以，实际电流值a的范围10-(2.0%*10+0.02)≤a≤10+(2.0%*10+0.02)即有9.78≤a≤10.224. 交流电流量程分辨率准确度2mA 1μA±(1.2%+3)20mA 10μA200mA 100μA±(1.8%+3)20A 10mA ±(3.0%+7)单位换算:1A=1000mA , 1mA=1000μA过载保护:20A量程无保险丝,因此,测量时不能超过15秒；其它量程有最大0.2A/250V保险丝.测量电压降:测量交流电流时,万用表好似一个电阻,因此,会在万用表上产生电压降.如果被测电流的读数达到或接近满量程,则在万用表上产生的电压降为200mV.频率范围:所测交流电的频率范围限于40Hz to 400Hz.市电为50Hz显示: 交流电的有效值准确度的例题:测一个交流电流源,读数为100mA,该档位精确度标示为±(1.8%+3),该档位LCD显示有一位小数，则这个交流电流源的实际数据a,介于不等式100-(1.8%×100+0.3)≤a≤100+(1.8%×100+0.3)即97.9≤a≤102.15. 电阻量程分辨率准确度200Ω0.1Ω±(1.0%+2)2kΩ1Ω±(0.8%+2)20kΩ10Ω200kΩ100Ω2MΩ1kΩ20MΩ10kΩ±(1.2%+2)200MΩ100kΩ±(5.0%+10)开路电压:测量电阻时,万用表提供的开路电压为700mV,200MΩ档位提供的开路电压为3V.电阻测量图：准确度的例题：一个电阻用20kΩ量程测得阻值为10kΩ，它的实际电阻值a满足10-(0.8%*10+0.02)≤a≤10+(0.8%*10+0.02)化简后为09.90≤a≤10.106.电容量程分辨率准确度2nF 1pF ±(4.0%+5)20nF 10pF200nF 100pF2μF1nF20μF10nF200μF100nF2000μF1μF单位换算: 1F=1000mF ,1mF=1000μF ,1μF=1000nF ,1nF=1000pF法拉毫法微法纳法皮法常用的是微法和皮法：1F=1000000μF,1μF=1000000pF例如:测一个电容,读数为100μF,该档位精确度标示为±(4.0%+5),该档位LCD显示一位小数,则这个电容的实际容量a,介于不等式100-(4.0%×100+0.5)≤a≤100+(4.0%×100+0.5)即94.5≤a≤104.57. (交流)频率(DT9205表没有频率档)量程分辨率准确度2kHz 1Hz ±(2.0%+5)20kHz 10Hz ±(1.5%+5)过载保护:测频率时,万用表能承受的来自交流电源的最大电压为220Vrms四、使用方法：(1)将ON/OFF开关置于ON位置，检查9V电池，如果电池电压不足,""将显示在显示器上，这时则需更换电池.如果显示器没有显示""，则按以下步骤操作.(2)测试笔插孔旁边的""符号，表示输入电压或电流不应超过指示值，这是为了保护内部线路免受损伤.(3)测试之前.功能开关应置于你所需要的量程.4-1 直流电压测量1.将黑表笔插入COM插孔，红表笔插入V/Ω插孔.2.将功能开关置于直流电压档V- 量程范围，并将测试表笔连接到待测电源(测开路电压)或负载上(测负载电压降)，红表笔所接端的极性将同时显示于显示器上.两个连接图如下注意：1.如果不知被测电压范围.将功能开关置于最大量程并逐渐下降.2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程.3.“ ”表示不要测量高于1000V的电压,显示更高的电压值是可能的,但有损坏内部线路的危险.4.当测量高电压时,要格外注意避免触电.4-2交流电压测量1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔.2.将功能开关置于交流电压档V~ 量程范围,并将测试笔连接到待测电源或负载上.测试连接图同上.测量交流电压时,没有极性显示.注意:1.参看直流电压注意1.2. 4.2.“”表示不要输入高于700Vrms的电压,显示更高的电压值是可能的,但有损坏内部线路的危险.4-3直流电流测量1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA插孔，当测量最大值为20A 的电流时，红表笔插入20A插孔.2.将功能开关置于直流电流档A- 量程,并将测试表笔串联接入到待测负载上,电流值显示的同时,将显示红表笔的极性.注意:1.如果使用前不知道被测电流范围,将功能开关置于最大量程并逐渐下降.2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程.3.""表示最大输入电流为200mA,过量的电流将烧坏保险丝,应再更换,20A量程无保险丝保护,测量时不能超过15秒.4-4交流电流的测量1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA插孔,当测量最大值为20A 的电流时,红表笔插入20A插孔.2.将功能开关置于交流电流档A~ 量程,并将测试表笔串联接入到待测电路中.连接图示注意:1.参看直流电流DCA测量注意1、2、3.4-5电阻测量1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔.2.将功能开关置于Ω量程,将测试表笔连接到待测电阻上.连接图：注意:1.如果被测电阻值超出所选择量程的最大值,将显示过量程“1”,应选择更高的量程,对于大于1MΩ或更高的电阻,要几秒钟后读数才能稳定,这是正常的.2.当没有连接好时,例如开路情况,仪表显示为“1”.3.当检查被测线路的阻抗时,要保证移开被测线路中的所有电源,所有电容放电.被测线路中，如有电源和储能元件，会影响线路阻抗测试正确性.4.万用表的200MΩ档位，短路时有10个字,测量一个电阻时，应从测量读数中减去这10个字.如测一个电阻时,显示为101.0 ,应从101.0中减去10个字.被测元件的实际阻值为100.0即100MΩ.4-6电容测试连接待测电容之前,注意每次转换量程时，复零需要时间,有漂移读数存在不会影响测试精度.1.将功能开关置於电容量程C(F)2.将电容器插入电容测试座中注意:1.仪器本身已对电容档设置了保护,故在电容测试过程中不用考虑极性及电容充放电等情况.2.测量电容时,将电容插入专用的电容测试座中(不要插入表笔插孔COM、V/Ω).3.测量大电容时稳定读数需要一定的时间.4.电容的单位换算:1μF=106pF lμF=103nF4-7频率测量(DT9205表没有频率档)1.将红表笔插入V/Ω插孔,黑表笔插入COM插孔.2.将功能开关置于Hz档位,并将测试笔连接到频率源上,可直接从显示器上读取频率值.4-8温度测量(DT9205表没有温度档)测量温度时,将热电偶传感器的冷端(自由端)插入温度测试座中,热电偶的工作端(测温端)置於待测物上面或内部,可直接从显示器上读取温度值,读数为摄氏OC,传感器的冷端(自由端)不要插入表笔插孔COM、V/Ω.4-9二极管测试及蜂鸣器的连接性测试1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔(红表笔极性为“+”)将功能开关置于“”档、并将表笔连接到待测二极管,读数为二极管正向压降的近似值.连接图示2.将表笔连接到待测线路的两端如果两端之间电阻值低于约70Ω,内置蜂鸣器发声.4-10晶体管hFE测试1.将功能开关置hFE量程.2.确定晶体管是NPN或PNP型,将基极b、发射极e和集电极c分别插入面板上相应的插孔.3.显示器上将读出hFE的近似值,测试条件:万用表提供的基极电流Ib:10μA,集电极到发射极电压为Vce=2.8V4-11自动电源切断使用说明1.仪表设有自动电源切断电路,当仪表工作时间约30分钟-1小时,电源自动切断,仪表进入睡眠状态,这时仪表约消耗7μA的电流.2.当仪表电源切断后若要重新开起电源请重复按动电源开关两次.五、仪表保养该数字多用表是一台精密电子仪器,不要随意更换线路,并注意以下几点:1.不要接高于1000V直流电压或高于700V交流有效值电压.2.不要在功能开关处于Ω和位置时,将电压源接入.3.在电池没有装好或后盖没有上紧时,请不要使用此表.4.只有在测试表笔移开并切断电源以后,才能更换电池或保险丝.六、附件1.使用说明书一本2.表棒一付3.TP01热电偶传感器一套(带温度档的仪表)七、重要说明:仪表功能以多用表上面板功能为准.。

-1-尊敬的顾客感谢您使用本公司生产的产品。

在初次使用该仪器前，请您详细地阅读使用说明书，将可帮助您正确使用该仪器。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许差别。

若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。

试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！-1-◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。

一年（包括一年）内如产品出现缺陷，实行免费维修。

一年以上如产品出现缺陷，实行有偿终身维修。

◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

产品接地。

本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。

为了防止电击，接地导体必须与地面相连。

在与本产品输入或输出终端连接前，应确保本产品已正确接地。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意本产品的所有额定值和标记。

在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

请勿在无仪器盖板时操作。

如盖板或面板已卸下，请勿操作本产品。

-2-使用适当的保险丝。

只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

产品有电时，请勿触摸裸露的接点和部位。

在有可疑的故障时，请勿操作。

如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

保持产品表面清洁和干燥。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。

万用表使用说明书万用表使用说明书篇一：数字万用表的使用方法数字万用表的使用与操作摘要：数字万用表是一种多用途的电子测量仪器，在电子线路等实际操作中有着重要的用途。

它不仅可以测量电阻还可以测量电流、电压、电容、二极管、三极管等电子元件和电路。

本文亲自按照步骤动手操作实践并拍下照片与之一一对应，并且，把大家容易出错或不懂得地方尽量详细的解释了。

相信大家看了这篇文章后能很好的使用万用表。

关键词：数字万用表；测量；电子元件；1 引言数字万用表：一种多用途电子测量仪器，一般包含安培计、电压表、欧姆计等功能，有时也称为万用计、多用计、多用电表，或三用电表。

我们用数字万用表测量时需要明白其测量的原理，方法，从而理解性的记忆。

本文介绍了万用表用的最多的几种测量包括：电阻的测量；直流、交流电压的测量；直流、交流电流的测量；二极管的测量；三极管的测量。

2 元件测量2.1 电阻的测量（1）测量步骤首先红表笔插入VΩ孔黑表笔插入COM孔量程旋钮打到“Ω”量程档适当位置分别用红黑表笔接到电阻两端金属部分读出显示屏上显示的数据（2）注意量程的选择和转换。

量程选小了显示屏上会显示“1.” 此时应换用较之大的量程；反之，量程选大了的话，显示屏上会显示一个接近于“0” 的数，此时应换用较之小的量程。

如何读数？显示屏上显示的数字再加上边档位选择的单位就是它的读数。

要提醒的是在“200”档时单位是“?”，在“2k~200k” 图1 测电阻档时单位是“k?”，在“2M~2000M”档时单“M”。

如果被测电阻值超出所选择量程的最大值，将显示过量程“1”,应选择更高的量程，对于大于1MΩ或更高的电阻，要几秒钟后读数才能稳定，这是正常的.当没有连接好时，例如开路情况，仪表显示为“1”当检查被测线路的阻抗时，要保证移开被测线路中的所有电源，所有电容放电.被测线路中，如有电源和储能元件，会影响线路阻抗测试正确性。

万用表的200MΩ档位，短路时有10个字，测量一个电阻时，应从测量读数中减去这10个字。

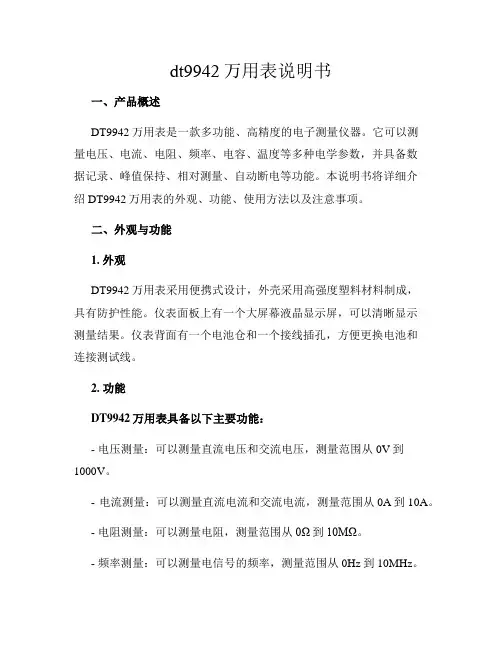

dt9942万用表说明书一、产品概述DT9942万用表是一款多功能、高精度的电子测量仪器。

它可以测量电压、电流、电阻、频率、电容、温度等多种电学参数，并具备数据记录、峰值保持、相对测量、自动断电等功能。

本说明书将详细介绍DT9942万用表的外观、功能、使用方法以及注意事项。

二、外观与功能1. 外观DT9942万用表采用便携式设计，外壳采用高强度塑料材料制成，具有防护性能。

仪表面板上有一个大屏幕液晶显示屏，可以清晰显示测量结果。

仪表背面有一个电池仓和一个接线插孔，方便更换电池和连接测试线。

2. 功能DT9942万用表具备以下主要功能：- 电压测量：可以测量直流电压和交流电压，测量范围从0V到1000V。

- 电流测量：可以测量直流电流和交流电流，测量范围从0A到10A。

- 电阻测量：可以测量电阻，测量范围从0Ω到10MΩ。

- 频率测量：可以测量电信号的频率，测量范围从0Hz到10MHz。

- 电容测量：可以测量电容，测量范围从0nF到100μF。

- 温度测量：可以测量温度，测量范围从-20℃到1000℃。

三、使用方法1. 电源与开机将DT9942万用表背面的电池仓盖打开，安装好所需电池。

然后，将测试线插入仪表背面的接线插孔。

按下仪表面板上的电源开关，仪表即可开机。

2. 测量电压将测试线的红色插头插入仪表面板上的VΩmA插孔，将黑色插头插入COM插孔。

选择所需的电压测量范围，将红色测试线的探针接触待测电路的正极，黑色测试线的探针接触待测电路的负极。

仪表显示屏上将显示出电压值。

3. 测量电流将测试线的红色插头插入仪表面板上的VΩmA插孔，将黑色插头插入COM插孔。

选择所需的电流测量范围，将红色测试线的探针接触待测电路的正极，黑色测试线的探针接触待测电路的负极。

仪表显示屏上将显示出电流值。

4. 测量电阻将测试线的红色插头插入仪表面板上的VΩmA插孔，将黑色插头插入COM插孔。

选择所需的电阻测量范围，将红色测试线的探针接触待测电阻的两端。

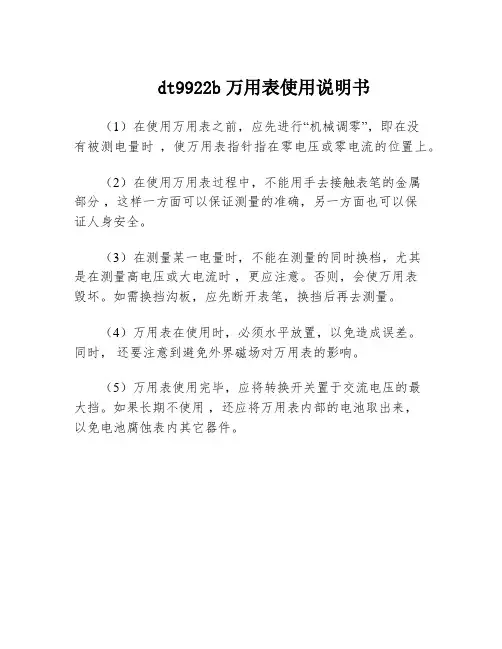

dt9922b万用表使用说明书
（1）在使用万用表之前，应先进行“机械调零”，即在没
有被测电量时，使万用表指针指在零电压或零电流的位置上。

（2）在使用万用表过程中，不能用手去接触表笔的金属
部分，这样一方面可以保证测量的准确，另一方面也可以保
证人身安全。

（3）在测量某一电量时，不能在测量的同时换档，尤其
是在测量高电压或大电流时，更应注意。

否则，会使万用表
毁坏。

如需换挡沟板，应先断开表笔，换挡后再去测量。

（4）万用表在使用时，必须水平放置，以免造成误差。

同时，还要注意到避免外界磁场对万用表的影响。

（5）万用表使用完毕，应将转换开关置于交流电压的最
大挡。

如果长期不使用，还应将万用表内部的电池取出来，
以免电池腐蚀表内其它器件。

DT9205型数字万用表的操作手册一、使用方法1．将ON/OFF开关置于ON位置，检查电池，如果电池电压不足,""将显示在显示器上，这时则需更换电池。

如果显示器没有显示""，则按以下步骤操作。

2．测试笔插孔旁边的""符号，表示输入电压或电流不应超过指示值，这是为了保护内部线路免受损伤。

3．测试之前。

功能开关应置于你所需要的量程。

二、直流电压测量1.将黑表笔插入COM插孔，红表笔插入V/Ω插孔。

2.将功能开关置于直流电压档V- 量程范围，并将测试表笔连接到待测电源(测开路电压)或负载上(测负载电压降)注意：1.如果不知被测电压范围.将功能开关置于最大量程并逐渐下降。

2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程。

3.“ ”表示不要测量高于1000V的电压,显示更高的电压值是可能的,但有损坏内部线路的危险。

三、交流电压测量1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔。

2.将功能开关置于交流电压档V~ 量程范围,并将测试笔连接到待测电源或负载上.测试连接图同上.测量交流电压时,没有极性显示。

四、直流电流测量1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA 插孔，当测量最大值为20A的电流时，红表笔插入20A插孔。

2.将功能开关置于直流电流档A- 量程,并将测试表笔串联接入到待测负载上,电流值显示的同时,将显示红表笔的极性。

注意：1.如果使用前不知道被测电流范围,将功能开关置于最大量程并逐渐下降。

2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程。

3.""表示最大输入电流为200mA,过量的电流将烧坏保险丝,应再更换,20A 量程无保险丝保护,测量时不能超过15秒。

五、交流电流的测量1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA 插孔,当测量最大值为20A的电流时,红表笔插入20A插孔。

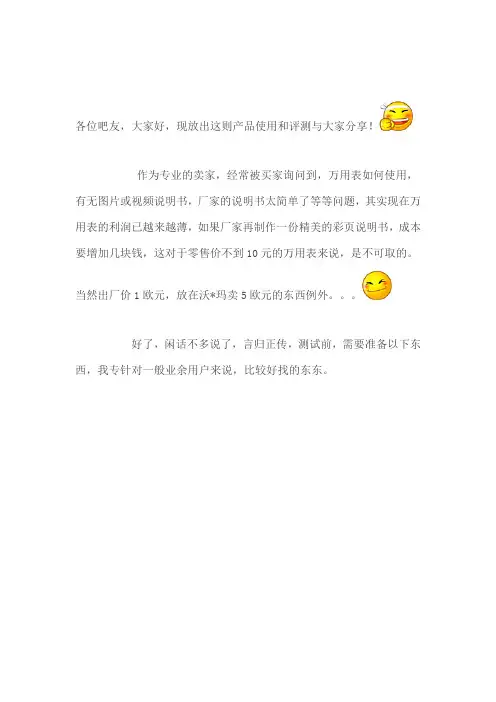

各位吧友，大家好，现放出这则产品使用和评测与大家分享！作为专业的卖家，经常被买家询问到，万用表如何使用，有无图片或视频说明书，厂家的说明书太简单了等等问题，其实现在万用表的利润已越来越薄，如果厂家再制作一份精美的彩页说明书，成本要增加几块钱，这对于零售价不到10元的万用表来说，是不可取的。

当然出厂价1欧元，放在沃*玛卖5欧元的东西例外。

好了，闲话不多说了，言归正传，测试前，需要准备以下东西，我专针对一般业余用户来说，比较好找的东东。

1、普通5号或7号电池一节（图片为5号电池）；2、二极管一个（图片为1N4007）；3、10K电阻一个（图片为精密电阻10K欧）；4、100K电阻一个（图片为精密电阻100K欧）；5、三极管一个（图片为9015，PNP型）；6、9V电池一个（国片为6F22，9V方形，叠层电池）；7、。

这个比对大小用，大家略过。

8、家里普通电源插座一个。

一、直流电压部分1、直流20V档，测量9V电池：1A、功能旋钮拨到DCV 20处，黑表笔插COM（最下），红表笔插VΩmA （中间孔）；1B、红表笔接电池正极，黑表笔接电池负极；1C、在屏幕上直接读数，如图示值，该电池电压为9.63V。

1D、该表有自动极性显示功能，当表笔接错电池极性时，会在前面显示负号，如图显示为-9.63V，表笔接错极性，不会损坏仪表，请放心测量。

2、直流电流2000mV档，测量5号电池；2A、功能旋钮拨到DCV 2000m处，黑表笔插COM（最下），红表笔插V ΩmA（中间孔）；2B、红表笔接电池正极，黑表笔接电池负极；2C、在屏幕上直接读数，如图示值，该电池电压为1613mV，请注意，此处的单位是mV哦。

二、交流电压部分A、功能旋钮拨到ACV 750处（因为家里插座电压大于220V，所以要拨到750V这档），这类电压危险，请测量时小心，以免电到或损坏仪表；B、黑表笔插COM（最下），红表笔插VΩmA（中间孔）；C、请红黑表笔接到待测量插座，交流电压无极性，所以正反接表笔时，不会显示负号；D、如图所示，显示231V，即为此时家里电压的数值，其值一般在200V~240V之间，一般白天电压稍高，晚上用电高峰时，电压稍低。

DT9205万用表使用说明DT9205A万用表使用方法从左到右四个插孔分别是：20A直流电流测量插孔（红线表笔）、毫安档插孔（红线表笔）、公共插孔（黑线表笔）、交流直流电压电阻档插孔（红线表笔）CX F插孔为电冰箱温度传感器插孔，八个小孔的是三极管放大倍数插孔，这些孔要和上面的档位开关要对应，否则容易烧毁表或无法测量。

另，测量电阻电流如果不知道电压的情况下先从大档向小档逐步降低，转换档位时脱离测量点。

测量前应该了解你的测量对象，否则交流和直流都无法分辨的话，测量结果也是没有用的。

调到AC~交流1000档红' 黑表笔插那个空都可以。

生活用电是220伏不分正负极。

电机的功率电机上一般都有标注。

如果测得的是220伏的电机，那么把表调到交流电流（~A）档把表笔串联到某一根线上即可。

测得的电流乘以电压220V就是功率。

想自己测三相电机那么需要使用钳形万用表调到电流档，拌开万用表的钳子把单一根线钳入其中就可以测得电流，测得的电流乘以380V电压就是功率。

注意三相电机不可以把表串入来测电流，这样会因缺相而烧毁用AC750档无红黑之分，生活电是交流电万能表DT9205怎么用有视频吗在百度上搜索一下“万用表使用教程”，里面有数字万用表和指针万用表的使用方法，数字万用表虽然各型号有所不同，但用法都相差不大的数字万用表DT9205使用说明书(适合初学者)(2007-04-14 11:43:11) 转载 分类： 技术类 一、概述本仪表以大规模集成电路、双积分A/D(模/数)转换器为核心，配以全功能过载保护电路，可用来测量直流和交流电压、电流、电阻、电容、二极管、三极管、温度、频率、电路通断等。

相关术语及仪表盘上的名词解释：LCD/液晶显示屏； 交流电的有效值用字母rms 表示.例如,市电峰值为311V,有效值为220Vrms ； 模/数转换器是模拟信号与数字信号相互转换的电子元件； 按下仪表盘左上的HD 键可以保持LCD 数据键； 仪表盘下方FUSED 表示该量程有保险管,UNFUSED 表示无保险管； 15SEC 是指测试时间限于15秒 二、特点1. 功能选择具有32个量程.量程与LCD 有一定的对应关系:选择一个量程,如果量程是一位数,则LCD 上显示一位整数,小数点后显示三位小数;如果是两位数,则LCD 上显示两位整数,小数点后显示两位小数;如果是三位数,则LCD 上显示三位整数,小数点后显示一位小数;有几个量程,对应的LCD 没有小数显示. 2. 测试数据显示在LCD 中.3. 过量程时,LCD 的第一位显示 "1",其他位没有显示.4. 最大显示值为1999(液晶显示的后三位可从0变到9，第一位从0到1只有两种状态，这样的显示方式叫做三位半。

数字万用表的使用方法及图解
万能表使用方法(图解)如下：
1、以下图的数字万用表为例，万用表主要分为两部分：分别是表身和表笔，表笔很简单，就两根表笔，一根红色的表笔和一根黑色的表笔；表身包括表头即屏幕、转换旋钮、表笔插口。

2、表身最上面的就是显示屏，可以显示出我们测量出来的所有数值。

3、显示屏下面是两个按钮，分别是数字保留按钮和手动自动量程按钮。

4、万用表中间部分就是转换旋钮，用了转换各种档位，上面各个字符代表的意思分别是：从OFF档开始，依次是交流电压、直流电压、直流电压毫伏、
Ω档（电阻）和二极管测试、电容、交流/直流安培、交流/直流毫安、交流/直流微安。

5、万用表表身最下面部分是表笔插口，从左到右共计四个插口，分别是电流安培（注意有电流通过时间要求）、电流毫安微安（也要注意电流通过时间的要求）、COM也叫公共端、电压电阻二极管；其中COM孔插黑色的表笔，其余三个孔均插红色的表笔。

6、每款万用表上面的标注方式都不相同，但是字符代表的意思都是一致的。

DT-830型数字万用表操作程序一、数字万用表的使用方法：（其它型号的可以参照使用）1．直流电压的测量：使用时将量程开关置于“DCV”挡的相应量程上，黑笔接“COM”插孔，红笔接“V ”插孔，将电源开关拨至“ON”，表笔接入被测电路。

2．交流电压的测量：将量程开关拨到“ACV”挡相应量程上，表笔由测量插孔“V ·”和“COM”接入，测量方法与测直流电压相同。

3．直流电流的测量：使用时,将仪表串联接入被测电路中,量程开关拨至“DCA”挡相应量程上。

当被测电流小于200 mA，红表笔应接“mA”插口，黑笔接“COM”插孔，接通表内电源即可显示读数。

若量程开关置于“200 m”、“20 m/ 10 A”、“2 m”三挡时，显示值以mA为单位；置于“200”挡，显示值以 A 为单位。

当被测电流大于200mA，量程开关只能置于“20 m /10 A”上，红表笔应接“10 A”插口，显示值以A 为单位。

4．交流电流的测量：将量程开关拨至“ACA”挡相应量程上，将仪表串接在被测电路中。

红表笔接“COM”插孔，红表笔按量程不同接“mA”或“10 A”插口，测量方法与测直流电流相同。

5．电阻的测量：将量程开关拨至“”挡适当量程挡，勿需调“0”，由测插孔“V ”和“COM”接入被测电阻。

6．其他参数的测量：二、使用注意事项与维护：（其它型号的可以参照使用）1.2.测量前应校对量程开关位置及两表笔所接的插孔，无误后再进行测量。

对无法估计的待测量，应选择最高量程挡测量，然后根据现实结果选择合适的量程。

3.严禁带电测量电阻。

用低挡(200Ω)测量电阻时，可先将两表笔短接，测出表笔引线电阻，据此修正测量结果。

4.数字万用表的频率特性较差，测量量超过其频率范围，误差会增大。

测量交流电量的频率范围为45～500 Hz，且显示的是正弦波电量的有效值。

5.保存仪表时应特别注意环境条件，不要将其放置在高温或潮湿的环境。

6.仪表测量误差增大常常是因为电源电压不足造成的,测量时应注意欠压指示信号。

DT9101型数字万用表使用手册DT9101型数字万用表是一种操作方便、读数准确、功能齐全、体积小巧、携带方便、用电池作电源的手持袖珍式大屏幕液晶显示三位半数字万用表。

本仪表可用来测量直流电压／电流；交流电压／电流，电阻，二极管正向压降，晶体参数及电路通断等。

三极管fFEDT9101面板图如图1所示。

图1 DT9101数字万用表面板图一、使用方法1、直流电压测量(1)将黑色表笔插入COM插孔，红色表笔插入VΩ,插孔。

(2)将功能开关置于DCV量程范围，并将表笔并接在被测负载或信号源上，详见图示。

在显示电压读数时，同时会指示出红表笔的极性。

(3)注意事项1）在测量之前不知被测电压的范围时应将功能开关置于高量程挡后逐步调低。

2）仅在最高位显示“1”时，说明已超过量程，须调高一挡。

3）不要测量高于1000V的电压，虽然有可能读得读数，但可能会损坏内部电路。

4）特别注意在测量高压时，避免人体接触到高压电路。

2、交流电压测量(1)将黑表笔插入COM插孔，红表笔插入VΩ插孔。

(2)将功能开关置于ACV量程范围，并将测试笔并接在被测量负载或信号源上。

(3) 注意事项1）同直流电压测试注意事项。

2）不要测量高于750V有效值的电压，虽然有可能读得读数，但可能会损坏万用表内部电路。

3、直流电流测量（1）将黑表笔插入COM插孔。

当被测电流在2A以下时红表笔插A插孔；如被测电流在2～20A之间，则将红表笔移至20A插孔。

（2）功能开关置于DCA量程范围，测试笔串入被测电路中，详见图示。

红表笔的极性将由数字显示的同时指示出来。

（3）注意事项1）如果被测电流范围未知，应将功能开关置于高挡后逐步调低。

2）仅最高位显示“1”说明已超过量程，须调高量程挡级。

3）A插口输入时，过载会将内装保险丝熔断，须予以更换保险丝规格应为2A(外型Φ5×20mm)。

4) 20A插口没有用保险丝，测量时间应小于15s。

4、交流电流测量测试方法和注意事项类同直流电流测量。

1.本系列仪表是一种便携的、3 ½ LCD驱动的数字万用表。

她拥有测量直流电流、交流电压、直流电压、电阻、二极管、线路通断及温度测量等功能。

是电工、技术人员、维修人员和业余爱好者的理想工具。

2.以下的特性除非特别说明均为出厂一年内，操作温度18°C ~ 28°C（64°F ~ 82°F），相对湿度小于80%条件下测量。

2.1输入阻抗：=1MΩ过载保护：直流1000V或交流峰值750V量程量程2.8 环境条件(64°F-82°F)推荐工作温度：18°C-28°C(32°F-122°F)适用工作温度：0°C-50°C(30°F-140°F) 存储条件： -20°C-+60°C移去电池且相对湿度小于80% 相对湿度：小于80%2.9 功能属性测量方法：双积分式A/D转换采样速率：每秒约3次极性指示：直流电压自动显示“-”号，正极性默认过载指示：只在最高位显示“1”供电要求： 9V叠层电池(NEDA 1604, 6F22).电池寿命：碱性电池的典型时间为连续150小时以上碳锌电池的典型时间为连续100小时以上低电显示：当电池电压≤7.2V时显示“”显示方法： 3 ½ 液晶显示，最高显示19992.10 标准附件操作说明书………………………………………一本测试表笔…………………………………………一对国际标准K型热电偶……………………………一付**有温度功能的仪表才有配！3.3.1直流及交流电压测量1) 将功能量程旋钮开关拨到所需要的电压量程位置。

2) 把黑表笔接在仪表的“COM”插孔，红表笔接在仪表的“VΩmA”插孔。

3) 将测试表笔连接到待测电压或电源上，便可读出显示值，红色表笔所接端的极性将同时显示于显示器上。

（ACV时无极性显示）注意：a) 如果待测电压信号在待测之前是未知的，请把功能量程选择旋钮拨到最高量程档位，然后逐档往下拨，直到显示的数字适当为止。

3 1/2 位数字万用表(DT9205)使用说明书(适合初学者)一、概述本仪表以大规模集成电路、双积分A/D(模/数)转换器为核心，配以全功能过载保护电路，可用来测量直流和交流电压、电流、电阻、电容、二极管、三极管、温度、频率、电路通断等。

相关术语及仪表盘上的名词解释：LCD/液晶显示屏；交流电的有效值用字母rms表示.例如,市电峰值为311V,有效值为220Vrms；模/数转换器是模拟信号与数字信号相互转换的电子元件；按下仪表盘左上的HD键可以保持LCD数据键；仪表盘下方FUSED表示该量程有保险管,UNFUSED表示无保险管；15SEC是指测试时间限于15秒二、特点1. 功能选择具有32个量程.量程与LCD有一定的对应关系:选择一个量程,如果量程是一位数,则LCD上显示一位整数,小数点后显示三位小数;如果是两位数,则LCD上显示两位整数,小数点后显示两位小数;如果是三位数,则LCD上显示三位整数,小数点后显示一位小数;有几个量程,对应的LCD没有小数显示.2. 测试数据显示在LCD中.3. 过量程时,LCD的第一位显示"1",其他位没有显示.4. 最大显示值为1999(液晶显示的后三位可从0变到9，第一位从0到1只有两种状态，这样的显示方式叫做三位半。

)5. 全量程过载保护6. 工作温度: 00C-400C储存温度：-100C -- +500C7. 电池不足指示：LCD液晶屏左下方显示三、技术指标精确度:±(%读数+第四位上的字数).注意:括号内的第2部分,为精确度的修正值,应放在该档位的最后一位数字上.精确度保证期为1年例如:一个电子元件在200档位的读数为100.0,该档位精确度标示为±(5%+2),该档位在LCD中有一位小数则这个电子元件的实际数据a,介于不等式100-(5%×100.0+0.2)≤a≤100+(5%×100.0+0.2)即94.8≤a≤105.2环境温度:230C±50C相对湿度: <75%1. 直流电压单位换算：1V=1000mV(毫伏),1mV=1000μV(微伏)分辨率:感知微小电压变化的能力(大概在1/2000),并反映在万用表的最后一位读数上.例如,在量限为200mV的档位,被测直流电源,其电压读数为100mV.当电压升高50μV(微伏)时,万用表读数仍为100.0;当电压升高150μV(微伏)时,万用表读数的末位会增加一个字，变为100.1测量电压时,万用表如同一个电阻。
