如何利用小波变换进行图像配准图像配准是一种将多幅图像进行对齐的技术，它在医学影像、计算机视觉等领域有着广泛的应用。
其中，小波变换是一种常用的图像配准方法之一。
本文将介绍小波变换在图像配准中的原理和应用。
一、小波变换的原理小波变换是一种将信号分解成不同频率的成分的数学工具。
它通过将信号与一组基函数进行内积运算，得到信号在不同频率和位置上的表示。
在图像配准中，小波变换可以将两幅图像分解成一系列的小波系数，通过对这些小波系数进行比较，可以得到两幅图像之间的相似度。
二、小波变换在图像配准中的应用1. 图像预处理在进行图像配准之前，通常需要对图像进行预处理。
小波变换可以对图像进行去噪、增强等操作，提高图像的质量和对比度。
这样可以减少图像配准时的误差，提高配准的准确性。
2. 特征提取小波变换可以提取图像的特征信息，例如边缘、纹理等。
通过比较两幅图像的特征信息，可以找到它们之间的相似性，从而进行配准。
特征提取是图像配准中非常重要的一步，小波变换可以有效地提取图像的特征。
3. 图像配准在进行图像配准时，小波变换可以将两幅图像分解成一系列的小波系数。
通过比较这些小波系数的相似度，可以得到两幅图像之间的变换关系。
然后，可以通过对其中一幅图像进行平移、旋转、缩放等变换，使得两幅图像之间的小波系数最为相似。
最后，将变换后的图像进行重建，即可完成图像配准。
三、小波变换图像配准的优势与传统的图像配准方法相比，小波变换具有以下优势：1. 多尺度分析小波变换可以将图像分解成不同尺度的小波系数，从而可以对图像进行多尺度的分析。
这使得小波变换在处理具有不同尺度特征的图像时更加灵活和准确。
2. 局部特征提取小波变换可以提取图像的局部特征，例如边缘、纹理等。
这使得小波变换在处理具有复杂纹理的图像时更加有效。
3. 鲁棒性小波变换对图像的噪声和变形具有一定的鲁棒性。
通过对小波系数进行适当的阈值处理和滤波操作，可以减少噪声和变形对图像配准的影响。
基于小波变换的数字图像处理摘要：本文先介绍了小波分析的基本理论，为图像处理模型的构建奠定了基础，在此基础上提出了小波分析在图像压缩，图像去噪，图像融合，图像增强等图像处理方面的应用,最后在MATLAB环境下进行仿真，验证了小波变化在图像处理方面的优势。
关键词：小波分析；图像压缩；图像去噪；图像融合；图像增强引言数字图像处理是利用计算机对科学研究和生产中出现的数字化可视化图像信息进行处理，作为信息技术的一个重要领域受到了高度广泛的重视。
数字化图像处理的今天，人们为图像建立数学模型并对图像特征给出各种描述，设计算子，优化处理等。
迄今为止，研究数字图像处理应用中数学问题的理论越来越多，包括概率统计、调和分析、线性系统和偏微分方程等。
小波分析，作为一种新的数学分析工具，是泛函分析、傅立叶分析、样条分析、调和分析以及数值分析理论的完美结合，所以小波分析具有良好性质和实际应用背景，被广泛应用于计算机视觉、图像处理以及目标检测等领域，并在理论和方法上取得了重大进展，小波分析在图像处理及其相关领域所发挥的作用也越来越大。
在传统的傅立叶分析中，信号完全是在频域展开的，不包含任何时频的信息，其丢弃的时域信息可能对某些应用同样非常重要，所以人们对傅立叶分析进行了推广，提出了很多能表征时域和频域信息的信号分析方法，如短时傅立叶变换，Gabor变换，时频分析，小波变换等。
但短时傅立叶分析只能在一个分辨率上进行，所以对很多应用来说不够精确，存在很大的缺陷。
而小波分析则克服了短时傅立叶变换在单分辨率上的缺陷，在时域和频域都有表征信号局部信息的能力，时间窗和频率窗都可以根据信号的具体形态动态调整。
本文介绍了小波变换的基本理论，并介绍了一些常用的小波函数，然后研究了小波分析在图像处理中的应用，包括图像压缩，图像去噪，图像融合，图像增强等,本文重点在图像去噪，最后用Matlab进行了仿真[1]。
1小波分析理论小波分析的思想最早出现在1910年Haar 提出了小波规范正交基。

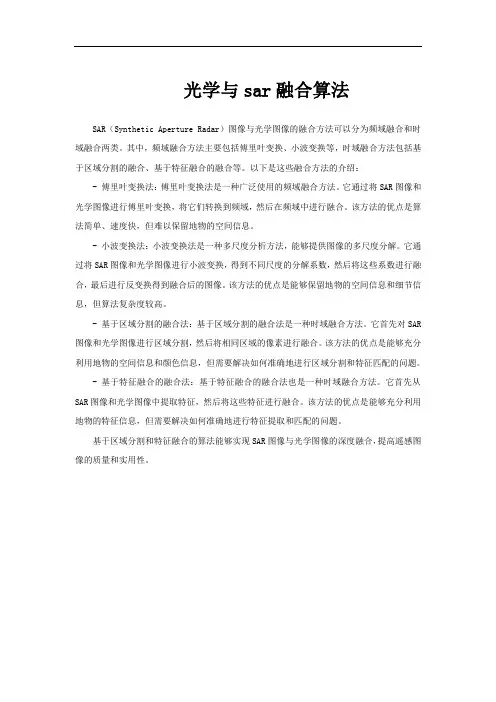

光学与sar融合算法
SAR（Synthetic Aperture Radar）图像与光学图像的融合方法可以分为频域融合和时域融合两类。
其中，频域融合方法主要包括傅里叶变换、小波变换等，时域融合方法包括基于区域分割的融合、基于特征融合的融合等。
以下是这些融合方法的介绍：- 傅里叶变换法：傅里叶变换法是一种广泛使用的频域融合方法。
它通过将SAR图像和光学图像进行傅里叶变换，将它们转换到频域，然后在频域中进行融合。
该方法的优点是算法简单、速度快，但难以保留地物的空间信息。
- 小波变换法：小波变换法是一种多尺度分析方法，能够提供图像的多尺度分解。
它通过将SAR图像和光学图像进行小波变换，得到不同尺度的分解系数，然后将这些系数进行融合，最后进行反变换得到融合后的图像。
该方法的优点是能够保留地物的空间信息和细节信息，但算法复杂度较高。
- 基于区域分割的融合法：基于区域分割的融合法是一种时域融合方法。
它首先对SAR 图像和光学图像进行区域分割，然后将相同区域的像素进行融合。
该方法的优点是能够充分利用地物的空间信息和颜色信息，但需要解决如何准确地进行区域分割和特征匹配的问题。
- 基于特征融合的融合法：基于特征融合的融合法也是一种时域融合方法。
它首先从SAR图像和光学图像中提取特征，然后将这些特征进行融合。
该方法的优点是能够充分利用地物的特征信息，但需要解决如何准确地进行特征提取和匹配的问题。
基于区域分割和特征融合的算法能够实现SAR图像与光学图像的深度融合，提高遥感图像的质量和实用性。
基于小波变换的图像融合算法研究与实现图像融合是将多个图像信息融合为一幅新的图像，以提供更全面、准确和可靠的图像信息。
随着数字图像处理技术的快速发展，图像融合算法在图像处理领域得到了广泛应用。
小波变换作为一种多尺度分析方法，对图像融合具有很好的效果，因此，在本文中我将重点研究并实现基于小波变换的图像融合算法。
首先，介绍一下小波变换的基本原理。
小波变换利用一组基函数在不同尺度上分解信号，并通过分析不同尺度的细节和整体特征来描述信号的特征。
小波变换的核心是选择合适的小波基函数，常用的小波基函数有Haar小波、Daubechies小波、Symlet小波等。
这些小波基函数具有良好的局部化特性，适合用于图像融合任务。
基于小波变换的图像融合算法主要包括以下几个步骤：预处理、分解、融合和重构。
首先，在预处理阶段，对原始图像进行预处理操作，如色彩空间转换、直方图均衡化等。
这些预处理操作旨在消除图像的亮度、对比度等差异，使得图像更加具有可融合性。
接着，在分解阶段，利用小波变换将原始图像分解成多个尺度的低频和高频子图像。
这些子图像包含了图像的不同尺度信息，其中低频子图像表示图像的大致趋势，高频子图像表示图像的细节信息。
然后，在融合阶段，将分解得到的低频和高频子图像进行融合。
对于低频子图像，可以采用像素均值、像素最大值等方法进行融合。
对于高频子图像，可以采用像素加权平均、像素最大值等方法进行融合。
融合操作旨在保留各个子图像的有用信息，同时抑制噪声和冗余信息。
最后，在重构阶段，利用融合得到的低频和高频子图像进行重构，得到最终的融合图像。
重构过程是利用小波逆变换将分解得到的子图像合并成原始图像的过程。
具体而言，可以采用线性加权、阈值加权等方法进行重构。
基于小波变换的图像融合算法有许多优点。
首先，小波变换具有多尺度分析能力，可以提取图像的不同尺度信息。
其次，小波变换对图像的局部特征有很好的表达能力，可以有效揭示图像的细节信息。
set(handles.text4,'visible','on')
pause(1)
[X,map]=imread('C:\Users\Administrator\Desktop\matlab\image1.jpg') ;
%map是色谱，map每一行分别代表R、G、B，涵盖了图像中出现的所有颜色组合。
%X是像素颜色值，数据矩阵X的值指向map的某一行。
X1=X;
map1=map;
subplot(2,2,1);
image(X1);
colormap(map1);%指当前显示的figure窗口色图按照指定map1进行搭配，用MAP矩阵映射当前图形的色图title('原始图像1')
axis square
[X,map]=imread('C:\Users\Administrator\Desktop\matlab\image2.jpg') ;
X2=X;
map2=map;
subplot(2,2,2);
image(X2);
colormap(map2);
title('原始图像2');
axis square
if ndims(X1)==3 %表示三位矩阵
X3=rgb2gray(X1);%满足这个条件时，把X1转换成灰度图赋值给X3
else
X3=X1;%·否则直接赋值
end
if ndims(X2)==3
X4=rgb2gray(X2);%满足这个条件时，把X2转成灰度图赋值给X4
else
X4=X2;
end
X3=double(X3);%转换成双精度数据
X4=double(X4);
%matlab读入图像的数据是uint8，而matlab中数值一般采用double型（64位）存储和运算。
所以要先将图像转为double格式的才能运算，如果不转换，计算会产生溢出
%%进行小波变换
[C1,L1]=wavedec2(X3,2,'sym4');%小波变换
[C2,L2]=wavedec2(X4,2,'sym4');%小波变换
%wavedec2：二维信号的多层小波分解
%2：就是小波包的层数，小波分解可以按照树形结构一层一层的往下分解，分解到多细，主要看你想分析的频段是什么，如果是2层小波包分解的话，就是把频率分成了4等分，显示出每个频段的小波系数
&sym4：是小波的名字，小波分解不同于傅里叶分解，他可以自己选取“基”，这里就是选取sym4小波作为函数空间的基。
这个不是重点，对于一般的函数，选不同的基差别不大。
只有一些比较极端的函数，需要特殊的基来分析。
%%融合
C=(C1+C2)*0.5;%给C赋值
X=waverec2(C,L1,'sym4');%调用函数waverec2
% waverec2：二维信号的多层小波重构
X=uint8(X);%把矩阵转化成uint8类型，uint8(8位无符号整数），
subplot(223)%画2行2列第3个图
title('基于小波变换的图像融合');
imshow(X);%画图
set(handles.text4,'visible','off')
set(handles.pushbutton1,'visible','off')。
