第六章 二维小波变换与图像处理

小波变换的图像应用原理简介小波变换是一种强大的信号处理技术，它在图像处理领域有着广泛的应用。

本文将介绍小波变换在图像处理中的原理及其应用。

小波变换原理小波变换是一种将信号分解成不同尺度的趋势和波状成分的方法。

它通过将信号与一组小波基函数进行卷积运算来实现。

小波基函数具有紧凑支持和多分辨率分析的特性，因此适用于处理具有不同频率和时域特征的信号。

小波变换的基本原理是将信号分解成不同频率的分量。

这可以通过使用不同的小波基函数实现。

通常，小波变换采用连续小波变换（CWT）或离散小波变换（DWT）来实现。

连续小波变换将信号与一族连续小波基函数进行卷积，而离散小波变换则对信号进行离散化处理，并使用离散小波基函数进行卷积。

小波变换在图像处理中的应用小波变换在图像处理中有多种应用，例如图像压缩、图像增强、图像去噪等。

图像压缩小波变换能够将图像的高频和低频分量分开，通过对低频分量进行较少的压缩，同时保留图像的细节信息。

这一特性使得小波变换成为一种有效的图像压缩方法。

通过对图像进行小波变换，可以将图像转换为频域表达，并通过舍弃高频分量达到压缩图像的目的。

图像增强小波变换可以提取出图像的不同频率成分，因此可以通过对不同尺度的图像成分进行增强来改善图像质量。

例如，对于较高频率的细节部分，可以使用小波变换将其突出显示，从而增强图像的轮廓和细节信息。

图像去噪图像在采集和传输过程中常常会受到噪声的干扰，而小波变换可以通过将图像分解成不同尺度的频率成分来对噪声进行滤波。

通过舍弃高频成分，可以滤除图像中的噪声，从而实现图像的去噪效果。

小结本文介绍了小波变换在图像处理中的原理及其应用。

小波变换能够将图像分解成不同尺度的频率成分，并通过对这些成分进行处理来实现图像的压缩、增强和去噪等功能。

小波变换在图像处理领域有着广泛的应用前景，在实际应用中能够提升图像处理的效果和质量。

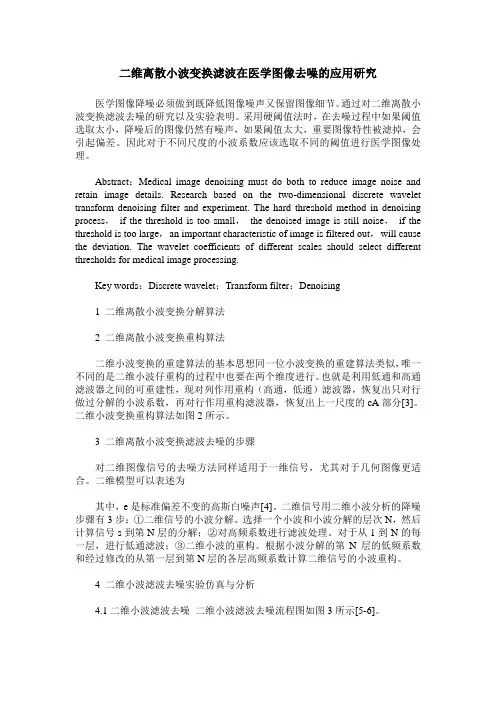

二维离散小波变换滤波在医学图像去噪的应用研究医学图像降噪必须做到既降低图像噪声又保留图像细节。

通过对二维离散小波变换滤波去噪的研究以及实验表明。

采用硬阈值法时，在去噪过程中如果阈值选取太小，降噪后的图像仍然有噪声，如果阈值太大，重要图像特性被滤掉，会引起偏差。

因此对于不同尺度的小波系数应该选取不同的阈值进行医学图像处理。

Abstract：Medical image denoising must do both to reduce image noise and retain image details. Research based on the two-dimensional discrete wavelet transform denoising filter and experiment. The hard threshold method in denoising process，if the threshold is too small，the denoised image is still noise，if the threshold is too large，an important characteristic of image is filtered out，will cause the deviation. The wavelet coefficients of different scales should select different thresholds for medical image processing.Key words：Discrete wavelet；Transform filter；Denoising1 二维离散小波变换分解算法2 二维离散小波变换重构算法二维小波变换的重建算法的基本思想同一位小波变换的重建算法类似，唯一不同的是二维小波仔重构的过程中也要在两个维度进行。

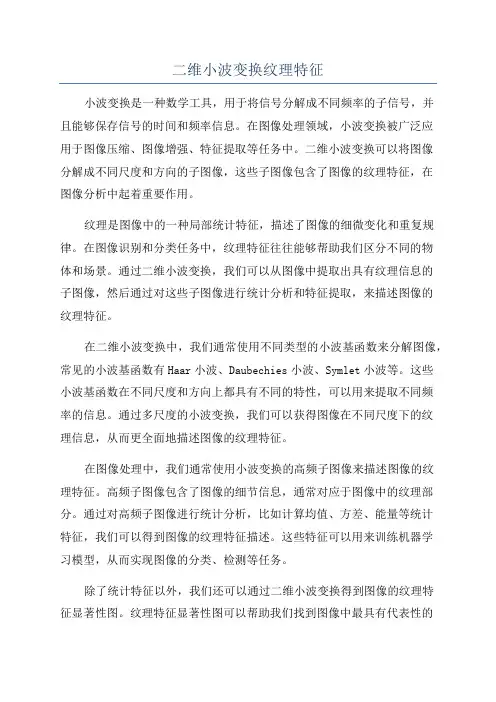

二维小波变换纹理特征小波变换是一种数学工具，用于将信号分解成不同频率的子信号，并且能够保存信号的时间和频率信息。

在图像处理领域，小波变换被广泛应用于图像压缩、图像增强、特征提取等任务中。

二维小波变换可以将图像分解成不同尺度和方向的子图像，这些子图像包含了图像的纹理特征，在图像分析中起着重要作用。

纹理是图像中的一种局部统计特征，描述了图像的细微变化和重复规律。

在图像识别和分类任务中，纹理特征往往能够帮助我们区分不同的物体和场景。

通过二维小波变换，我们可以从图像中提取出具有纹理信息的子图像，然后通过对这些子图像进行统计分析和特征提取，来描述图像的纹理特征。

在二维小波变换中，我们通常使用不同类型的小波基函数来分解图像，常见的小波基函数有Haar小波、Daubechies小波、Symlet小波等。

这些小波基函数在不同尺度和方向上都具有不同的特性，可以用来提取不同频率的信息。

通过多尺度的小波变换，我们可以获得图像在不同尺度下的纹理信息，从而更全面地描述图像的纹理特征。

在图像处理中，我们通常使用小波变换的高频子图像来描述图像的纹理特征。

高频子图像包含了图像的细节信息，通常对应于图像中的纹理部分。

通过对高频子图像进行统计分析，比如计算均值、方差、能量等统计特征，我们可以得到图像的纹理特征描述。

这些特征可以用来训练机器学习模型，从而实现图像的分类、检测等任务。

除了统计特征以外，我们还可以通过二维小波变换得到图像的纹理特征显著性图。

纹理特征显著性图可以帮助我们找到图像中最具有代表性的纹理特征，进而实现目标检测和识别任务。

通过对纹理特征显著性图进行分割和聚类，我们可以实现对图像的纹理特征提取和分类。

总的来说，二维小波变换是一种有效的方法，用于提取图像的纹理特征。

通过对图像进行多尺度的小波分解，我们可以得到图像在不同尺度下的纹理信息，然后通过对这些信息进行统计分析和特征提取，来描述图像的纹理特征。

这些特征可以帮助我们实现图像的分类、识别、检测等任务，对于图像处理和计算机视觉领域具有重要意义。

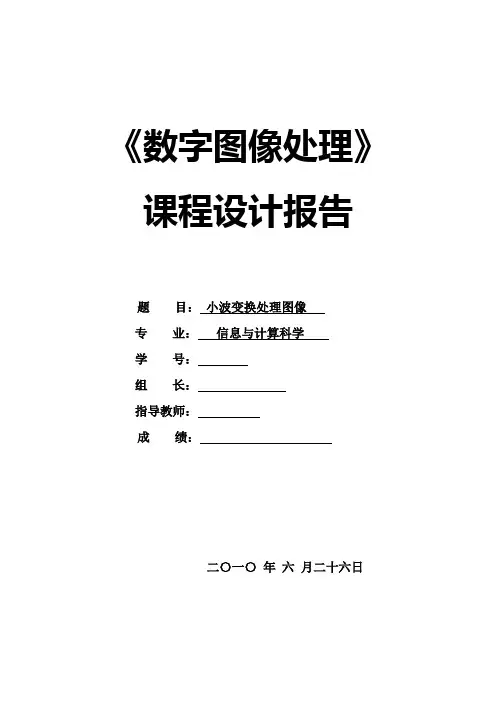

《数字图像处理》课程设计报告题目：小波变换处理图像专业：信息与计算科学学号：组长：指导教师：成绩：二〇一〇年六月二十六日一、课程设计目的小波分析是当前应用数学和工程学科中一个迅速发展的新领域，经过近10年的探索研究，重要的数学形式化体系已经建立，理论基础更加扎实。

与Fourier 变换相比，小波变换是空间(时间)和频率的局部变换，因而能有效地从信号中提取信息。

通过伸缩和平移等运算功能可对函数或信号进行多尺度的细化分析，解决了Fourier变换不能解决的许多困难问题。

小波变换联系了应用数学、物理学、计算机科学、信号与信息处理、图像处理、地震勘探等多个学科。

小波分析是一个新的数学分支，它是泛函分析、Fourier分析、样调分析、数值分析的完美结晶；小波分析是时间—尺度分析和多分辨分析的一种新技术，它在信号分析、语音合成、图像识别、计算机视觉、数据压缩、地震勘探、大气与海洋波分析等方面的研究都取得了有科学意义和应用价值的成果。

二、课程设计要求1、对知识点的掌握要求：利用小波变换的基本原理在MATLAB环境下编写程序对静态图像进行分解并压缩，并观察分析其处理效果。

2、分组情况：组长：组员：分工情况：：设计全过程的监督及协助和整个源程序代码的整理。

：负责小波变换的分解：负责小波变化的重构算法：负责编写MATLAB程序：负责图像的压缩3、课程设计内容对知识点的掌握要求：利用小波变换的基本原理在MATLAB环境下编写程序对静态图像进行分解并压缩，并观察分析其处理效果MATLAB是矩阵实验室（Matrix Laboratory）的简称，它在数学类科技应用软件中在数值计算方面首屈一指。

MATLAB可以进行矩阵运算、绘制函数和数据、实现算法、创建用户界面、连接其它编程语言的程序等，主要应用于工程计算、控制设计、信号处理与通讯、图像处理、信号检测、金融建模设计与分析等领域。

本设计利用MATLAB 工具箱中的Wavele Toolbox ——小波工具箱对图像进行小波变换。

第六章 小波变换的几个典型应用6.1 小波变换与信号处理小波变换作为信号处理的一种手段，逐渐被越来越多领域的理论工作者和工程技术人员所重视和应用，并在许多应用中取得了显著的效果。

同传统的处理方法相比，小波变换取得了质的飞跃，在信号处理方面具有更大的优势。

比如小波变换可以用于电力负载信号的分析与处理，用于语音信号的分析、变换和综合，还可以检测噪声中的未知瞬态信号。

本部分将举例说明。

6.1.1 小波变换在信号分析中的应用[例6-1] 以含躁的三角波与正弦波的组合信号为例具体说如何利用小波分析来分析信号。

已知信号的表达式为For personal use only in study and research; not for commercial use⎪⎪⎩⎪⎪⎨⎧≤≤++-≤≤++-=1000501)()3.0sin(50010005001)()3.0sin(5001)(t t b t t t t b t t t s应用db5小波对该信号进行7层分解。

xiaobo0601.m1002003004005006007008009001000-4-3-2-10123456样本序号 n幅值 A图6-1含躁的三角波与正弦波混合信号波形分析：（1） 在图6－2中，逼近信号a7是一个三角波。

（2） 在图6－3中细节信号d1和d2是与噪声相关的，而d3（特别是d4）与正弦信号相关。

01002003004005006007008009001000-101a 701002003004005006007008009001000-202a 601002003004005006007008009001000-202a 501002003004005006007008009001000-202a 401002003004005006007008009001000-505a 301002003004005006007008009001000-505a 2010*******4005006007008009001000-505a 1样本序号 n图6-2 小波分解后各层逼近信号01002003004005006007008009001000-101d 701002003004005006007008009001000-101d 601002003004005006007008009001000-101d 501002003004005006007008009001000-202d 401002003004005006007008009001000-202d 301002003004005006007008009001000-202d 2010*******4005006007008009001000-505d 1样本序号 n图6-3 小波分解后各层细节信号6.1.2 小波变换在信号降躁和压缩中的应用一、信号降躁1．工程中，有用信号一般是一些比较平稳的信号，噪声通常表现为高频信号。

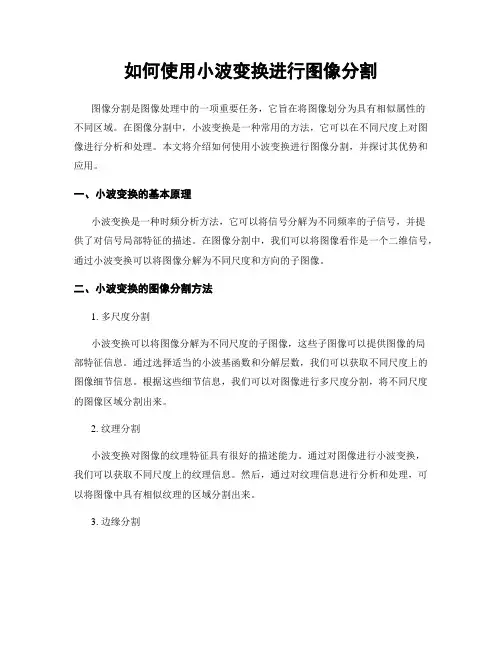

如何使用小波变换进行图像分割图像分割是图像处理中的一项重要任务，它旨在将图像划分为具有相似属性的不同区域。

在图像分割中，小波变换是一种常用的方法，它可以在不同尺度上对图像进行分析和处理。

本文将介绍如何使用小波变换进行图像分割，并探讨其优势和应用。

一、小波变换的基本原理小波变换是一种时频分析方法，它可以将信号分解为不同频率的子信号，并提供了对信号局部特征的描述。

在图像分割中，我们可以将图像看作是一个二维信号，通过小波变换可以将图像分解为不同尺度和方向的子图像。

二、小波变换的图像分割方法1. 多尺度分割小波变换可以将图像分解为不同尺度的子图像，这些子图像可以提供图像的局部特征信息。

通过选择适当的小波基函数和分解层数，我们可以获取不同尺度上的图像细节信息。

根据这些细节信息，我们可以对图像进行多尺度分割，将不同尺度的图像区域分割出来。

2. 纹理分割小波变换对图像的纹理特征具有很好的描述能力。

通过对图像进行小波变换，我们可以获取不同尺度上的纹理信息。

然后，通过对纹理信息进行分析和处理，可以将图像中具有相似纹理的区域分割出来。

3. 边缘分割小波变换对图像的边缘特征也有很好的描述能力。

通过对图像进行小波变换，我们可以获取不同尺度上的边缘信息。

然后，通过对边缘信息进行分析和处理，可以将图像中的边缘区域分割出来。

三、小波变换图像分割的优势1. 多尺度分析小波变换可以在不同尺度上对图像进行分析，从而可以获取图像的多尺度特征信息。

这使得小波变换在图像分割中具有很大的优势，可以更好地捕捉图像的细节和局部特征。

2. 鲁棒性小波变换对图像的噪声和干扰具有较好的鲁棒性。

通过对图像进行小波变换，可以将噪声和干扰分离出来，并进行相应的处理。

这使得小波变换在图像分割中具有较好的抗噪性能。

3. 高效性小波变换是一种基于快速算法的图像处理方法，具有较高的计算效率。

通过合理选择小波基函数和分解层数，可以在保持较好分割效果的前提下，降低计算复杂度，提高处理速度。

小波变换算法在图像处理中的应用小波变换作为一种数学分析工具，近年来在图像处理中得到了广泛应用。

尤其在数字图像压缩、图像增强和图像分析等方面，小波变换算法表现出了良好的性能和高效的计算速度。

本文将从小波变换算法的基本原理入手，介绍其在图像处理中的具体应用，并探讨其未来可能的发展方向。

一、小波变换算法的基本原理小波变换是一种在不同时间和频率上进行信号分析的数学工具，其基本思想是通过对信号进行分解和重构，将信号拆分成若干组不同频率的子信号，以便对不同频率分量进行独立处理。

小波变换的实质就是对信号进行多尺度分析，通过构造一组基函数来拟合原始信号，每一次分解都将原始信号分解得更加精细，从而获得更高的分辨率。

小波变换可以用于对一维信号、二维图像、三维图像等进行处理。

其中，二维小波变换被广泛应用于数字图像处理领域。

例如，在数字图像压缩中，采用小波变换对图像进行分解、压缩和重构，可以达到较高的压缩比和较好的图像质量。

二、小波变换在图像处理中的应用1. 数字图像压缩数字图像压缩是图像处理领域的一个重要应用方向，其主要目的是要在尽可能小的存储空间内保存图像信息，并保证图像质量尽可能高。

在数字图像压缩中，小波变换算法可以被用来对图像进行分解、压缩和重构。

具体来说，将图像分解成多个子带（即不同尺度和频率的小波基函数）后，可以对不同的子带进行不同的压缩。

一般来说，高频子带中的信息比较细节，对图像质量的影响较小，因此可以选择较高的压缩比；而低频子带中的信息比较粗糙，对图像质量的影响较大，因此需要选择较低的压缩比。

由于小波变换的多分辨率性质，将图像进行小波变换后，可以在保持较高的压缩比的同时，尽可能地保留图像的细节和质量。

2. 数字图像增强数字图像增强是指通过一系列的图像处理技术，提高数字图像的质量、清晰度和对比度，以便更好地满足人们的视觉需求。

在数字图像增强中，小波变换算法可以被用来分析图像的信息和属性，并对图像进行增强和修复。

小波变换在医学图像处理中的应用医学成像设备的使用在辅助医生对病情做出正确诊断的过程中发挥了越来越重要的作用。

由于人体器官本身具有复杂、运动、多样的特性，因此处理医学图像时需要综合多个方面的因素，这使处理医学图像的技术变得非常复杂。

本文从小波变换说起，探讨其在医学图像处理上的边缘提取、去噪、图像特征加强等方面的应用，简要阐述小波变换技术在医学图像处理上的局限性，并展望小波变换的未来发展方向。

标签：小波变换；医学图像处理；图像去噪随着医学和科学技术的快速发展，越来越多的精密医学仪器设备运用于临床诊断中，以提高医学诊断水平。

在医学技术的发展中，医学影像技术无疑成为其中一个重要分支，其发展使医生能直接观察到人体内部病变的部位，确诊率提高。

小波分析是在Fourier分析的基础上发展而来的，是新兴的数学分支，在信号、图像处理中应用广泛[1]。

小波变换与Fourier变换相比，解决了Fourier变换中许多不能解决的问题，它继承了傅立叶变换局部化思想，克服了窗口大小不随频率变化的缺点，提供一个随频率改变的时间-频率窗口，是信号处理与图像处理的理想工具[2]。

在医学图像处理上应用小波变换，可以在不同尺度上获得信号的细节，展示出最佳图像效果，尤其是在信号微弱、背景复杂的医学图像处理上，应用小波变换能取得良好效果。

1小波变换在医学图像处理上的应用1.1小波变换在医学图像特征增强上的应用在医学图像处理上，增强图像的某些特征是非常必要的，剔除无用信息，增强图像的可读性，提高图像的视觉效果，便于医生更好地观察患者的症状。

医生在临床诊断中需要利用医学图像确定患者的具体病况，而图像边缘特征、信噪比、对比度等都会影响到诊断的正确性，为了提高医学图像的清晰度和可读性，进行图像特征增强处理，突出病变部分是必要的[3]。

小波变换运用于图像特征增强具有无可比拟的优势。

小波变换在时间-频率分析上具有表征局部信号特征的能力，医学图像经小波分解之后，低频部分：频率分辨率高，时间分辨率低；高频部分：频率分辨率低，时间分辨率高。

python二维小波二级变换-回复Python二维小波二级变换是一种用于图像处理和数据压缩的重要技术。

它基于小波分析的理论基础，通过将图像划分为不同的频域来捕捉图像中的细节。

本文将详细介绍Python中如何进行二维小波二级变换，以及其在图像处理中的应用。

首先，我们需要导入一些必要的库，包括numpy、matplotlib、pywt等。

Numpy库主要用于多维数组的操作，Matplotlib用于图像的显示，PyWavelets用于进行小波分析。

pythonimport numpy as npimport matplotlib.pyplot as pltimport pywt接下来，我们加载一个图像并将其转换为灰度图像。

这里以一张名为"lena.png"的图像为例。

pythonimage = plt.imread("lena.png")image_gray = np.mean(image, axis=2)在将图像转换为灰度图像后，我们可以通过使用小波变换算法进行二级变换。

pythoncoeffs2 = pywt.dwt2(image_gray, "haar")cA2, (cH2, cV2, cD2) = coeffs2在这段代码中，`pywt.dwt2()`函数是用于进行二级小波变换的关键。

它采用了灰度图像作为输入，以及指定的小波基函数（这里选择的是haar小波）。

输出的结果是一个包含两个元素的元组，其中第一个元素cA2是低频分量，第二个元素包含了三个高频分量cH2、cV2和cD2。

现在我们可以可视化这些分量，以更好地理解图像的频域特征。

pythonplt.figure(figsize=(10, 10))plt.subplot(2, 2, 1)plt.imshow(cA2, cmap='gray')plt.title("Approximation")plt.subplot(2, 2, 2)plt.imshow(cH2, cmap='gray')plt.title("Horizontal detail")plt.subplot(2, 2, 3)plt.imshow(cV2, cmap='gray')plt.title("Vertical detail")plt.subplot(2, 2, 4)plt.imshow(cD2, cmap='gray')plt.title("Diagonal detail")plt.show()上述代码使用Matplotlib库中的`imshow()`函数将四个分量显示为一个2x2的子图。

小波变换与图像处理一：引言本文从二维小波理论出发，对其在图像处理的应用上进行了一些分析和处理，力图反映出小波分析在图像处理方面有着其独特的特点。

本文就以下几点进行阐述：①小波基本概念②图像压缩③图像消噪④图象增强⑤图象平滑处理二：小波基本概念小波定义：设,其傅立叶变换为,当满足允许条件，即完全重构条件或恒等分辨条件.时，我们称为一个基本小波或母小波，将母函数经伸缩和平移后，得。

我们称其为一个小波序列。

其中a为伸缩因子，b为平移因子。

小波变换是一种信号的时间--尺度分析方法，他具有多分辨率分析的特点，而且在时频两域都具有表征信号局部特征的能力，是一种窗口大小固定不变但其形状可变，时间窗和频率窗都可变的时频局部化分析方法。

即再低频部分具有较高的频率分辨率和时间分辨率，在高频部分具有较高的时间分辨率和较低的频率分辨率，很适合探测正常信号中夹带的瞬态反常现象并展示其成分，所以被誉为分析信号的显微镜。

波分析是把信号分解成低频al和高频dl两部分，在分解中，低频al中失去的信息由高频dl捕获。

在下一层的分解中，又将al分解成低频a2和高频d2两部分，低频a2中失去的信息由高频d2捕获，如此类推下去，可以进行更深层次的分解。

二维小波函数是通过一维小波函数经过张量积变换得到的，二维小波函数分解是把尺度j的低频部分分解成四部分：尺度j+1的低频部分和三个方向(水平、垂直、斜线)的高频部分。

三：图像压缩对于图像来说，如果需要进行快速或实时传输以及大量存储，就需要对图像数据进行压缩。

在同样的通信容量下，如果图像数据压缩后在传输，就可以传输更多的图像信息。

例如，用普通的电话线传输图像信息。

图像压缩研究的就是寻找高压缩比的方法且压缩后的图像要有合适的信噪比,在压缩传输后还要恢复原信号，斌且在压缩、传输、恢复的过程中，还要求图像的失真度小。

这就是图像压缩的研究问题。

图像数据往往存在各种信息的冗余、如空间冗余、信息熵冗余、视觉冗余和结构冗余等等。

数字图像处理中的小波变换数字图像处理是一门处理和分析数字图像的学科，可以应用于许多领域，如医学影像、遥感图像以及计算机视觉等。

在图像处理的过程中，小波变换是一种重要的技术，具有较好的时频局部特性，能够有效地揭示图像内容的细节和模式。

本文将介绍数字图像处理中的小波变换原理以及其应用。

一、小波变换原理小波变换是一种多尺度分析方法，通过不同尺度的小波函数对信号进行分解与重构。

它具有时频局部性的特点，能够捕捉到信号的瞬时特征和频率特征，并能够精确地表示信号的时域和频域信息。

小波变换的计算过程可以分为两个步骤：分解和重构。

在分解过程中，根据小波变换的特性，将原始图像分解成一系列的低频分量和高频细节；在重构过程中，利用分解得到的低频分量和高频细节重构出与原始图像相同的图像。

二、小波变换的应用1. 图像压缩与编码小波变换在图像压缩和编码中有着广泛的应用。

通过对图像进行小波分解，可以将图像信号分解成高频和低频分量，其中低频分量包含图像的主要信息，而高频分量则包含图像的细节信息。

通过对高频分量进行量化和编码，可以实现对图像的高效压缩，并保持较好的视觉质量。

2. 图像增强与去噪小波变换可以通过分解图像和重构图像的方式实现图像的增强和去噪。

在小波分解时，图像的高频细节部分可以提供图像的纹理和边缘特征，通过调整高频部分的权重系数，可以对图像进行增强处理。

同时，利用小波变换的多尺度分析特性，可以将图像的噪声分解到不同的尺度中，从而实现对图像的去噪效果。

3. 图像特征提取与分析小波变换可以提供图像的时频局部特性，对于图像的特征提取和分析有着重要的作用。

通过对图像的小波分解，可以获取到不同尺度的小波系数，其中较大的系数对应于图像的明显特征，如纹理、边缘和斑点等。

通过对小波系数的分析和处理，可以实现对图像的特征提取和分类，为图像识别和目标检测等任务提供有效的手段。

三、小波变换的发展与应用前景随着数字图像处理技术的不断发展，小波变换在图像处理中的应用也得到了广泛的推广和应用。
