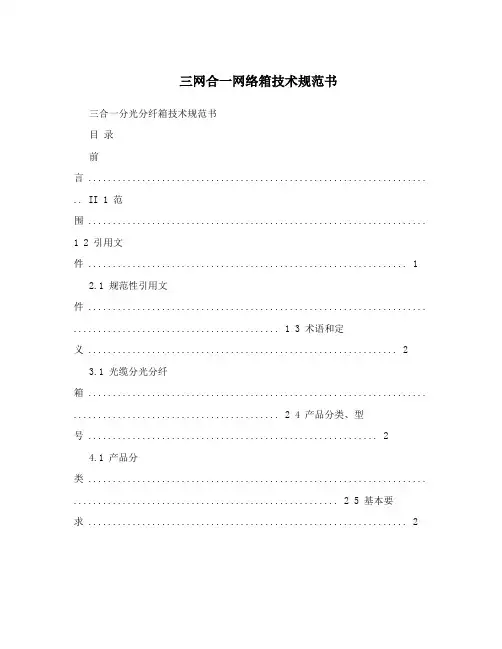

三网合一网络箱技术规范书三合一分光分纤箱技术规范书目录前言 ..................................................................... .. II 1 范围 .....................................................................1 2 引用文件 (1)2.1 规范性引用文件 ..................................................................... .......................................... 1 3 术语和定义 (2)3.1 光缆分光分纤箱 ..................................................................... .......................................... 2 4 产品分类、型号 (2)4.1 产品分类 ..................................................................... ...................................................... 2 5 基本要求 (2)5.1 环境条件 ..................................................................... (2)5.2 外观与表面处理 ..................................................................... (3)5.3 结构要求 ..................................................................... (3)5.4 箱体功能 ..................................................................... ...................................................... 4 6 功能要求 (5)6.1 三合一分光分纤箱(室内型) .................................................................... . (5)6.2 三合一分光分纤箱(室外型) .................................................................... ................... 6 7 环境适应性要求 (6)7.1 温度适应性 ..................................................................... .. (6)7.2 防盐雾腐蚀 ..................................................................... .. (7)7.3 防水 ..................................................................... .. (7)7.4 防尘 ..................................................................... .. (7)7.5 防风 ..................................................................... .............................................................. 7 8 机械性能要求 . (7)9 安全要求 (7)9.1 一般要求 ..................................................................... (7)9.2 接地保护 ..................................................................... (7)9.3 防盗保护 ..................................................................... ...................................................... 8 10 检验 .....................................................................810.1 出厂检验 ..................................................................... . (8)10.2 型式检验 ..................................................................... . (8)10.3 质量合格分类 ..................................................................... .. (8)10.4 抽样方式与判定 ..................................................................... . (8)10.5 光分插片的检验 ..................................................................... ........................................ 9 11 标志、包装、运输、贮存 (9)11.1 标志 ..................................................................... . (10)11.2 包装 ..................................................................... . (10)11.3 运输贮存 ..................................................................... .................................................. 10 12 质量保证体系 ............................................................ 10 13 技术文件 ................................................................11 附录1(资料性附录) 三合一分光分纤箱(室内型、插片分光、壁挂式) .............. 12 附录2(资料性附录) 三合一分光分纤箱(室内型、插片分光、嵌壁式) .............. 15 附录3(资料性附录) 光分插片相关参数 (17)三合一分光分纤箱技术规范书前言本规范是为配合南京联通FTTH共建共享建设提出来的,用于规范南京联通FTTH建设中三合一分光分纤箱的箱体开发、生产及配合相关设备(施)的安装所制定的技术规范书。

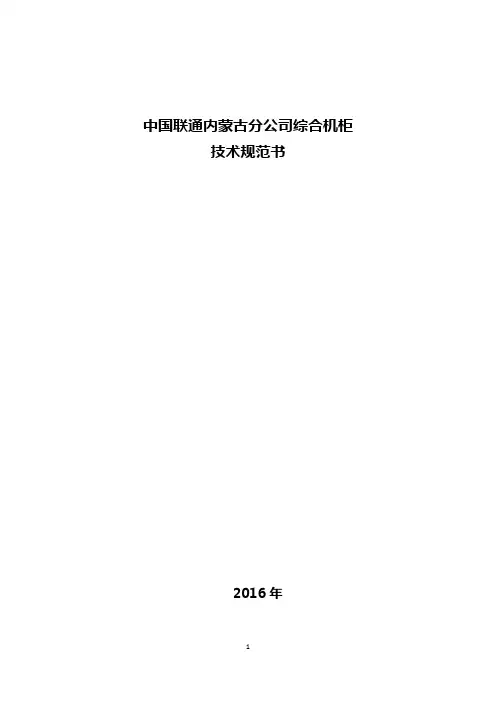

中国联通内蒙古分公司综合机柜技术规范书2016年技术规范书(综合柜设备技术部分)1. 概述2.主要技术要求和指标3.质量保证体系4. 质量抽检5.技术文件1. 概述1.1 本文件为综合机柜的技术规范书。
1.2 本技术规范书未规定的其它技术要求应不劣于相关的中国国家标准及通信行业标准的要求。
1.3 投标方应对本文件的技术规范所提出的各项条款进行逐条答复、说明和解释,并写出具体技术数据和指标。
首先对实现或满足程度明确做出“满足”、“部分满足”、“不满足”等应答。
对于规范书中要求列举的条款,必须在点对点应答书中进行列举,不得简单答复“满足”等,否则视该条款的应答为“不满足”。
如果回答“部分满足”,需要详细说明哪些部分满足,哪些部分不满足,并说明原因。
请投标方特别注意:在答复中,凡采用“详见”、“参见”等方式说明的条款,应指明参见文档的具体章节或页码,同时必须在点对点应答书中注有适当的总结性文字,简洁、明了地回答相应的条款。
1.4技术规范书中指标暂空处应由投标方填入具体值。
如有异于技术规范书要求的地方应论述其理由。
1.5 本文件中未提出而厂商认为有必要说明的部分,以及更加合理的技术性能,厂商应在应标书中提供详细的资料和说明。
1.6 投标方至少应提供3份(1份正本,3份副本,1份电子文件)至少包括以下内容的中文技术文件:(1) 设备产品的制造工艺方法及质量保证措施;(2) 设备产品的结构、材料及各部分的详细尺寸和重量、容量;(3) 设备产品的主要原材料的技术标准;(4) 设备产品的第三方检测报告及工厂内部验证测试报告;1.7 本文件的解释权属于招标方。
2.主要技术要求和指标综合机柜中应可安装SDH(或IP RAN)设备单元、ODF单元、DDF单元、DDF安装面板。
用于集成型的基站传输网中,可以优化光纤和电缆走线,节约机房空间和工程投资。
2.1 机架总体要求2.1.1 外观2.1.1.1 涂覆层应表面光洁、色泽均匀、无流挂、无露底;金属件无毛刺、锈蚀。

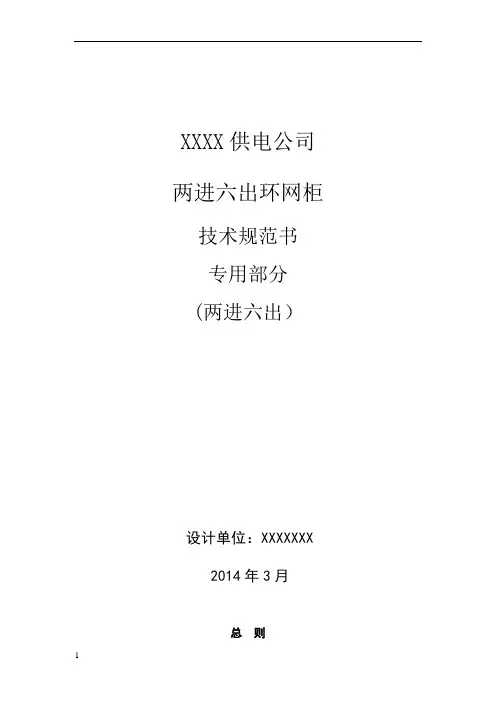

XXXX供电公司两进六出环网柜技术规范书专用部分(两进六出)设计单位:XXXXXXX2014年3月总则为进一步规范局属及客户业扩工程新(扩、改)建线路及变电设备(以下简称新设备)接入XXXX配电网的运行维护及管理工作,保证XXXX配电网的安全稳定运行和新设备顺利投产,依据中华人民共和国电力行业标准及国网公司的智能电网总体发展目标,结合XXXX配电网实际,制定本技术协议。
接入XXXX配电网运行的线路及变电设备,必须满足国家法律、法规、行业标准和国家电网公司、XX电力公司、XXXX电业局关于并网管理的有关规定。
本技术协议适用于XXXX配电自动化工程箱式变电站,按照设计图纸统一规定制造箱式变电站。
本技术协议适用从设备本体及附件的功能设计、结构、性能、安装和试验等方面的技术要求。
供货方所提供的产品为符合工业标准的优质产品。
本技术协议中所提到的标准如遇与供货方执行的标准不一致,按较高标准执行。
一、箱变配置总要求本工程所指环网柜10kV配电设备,内含10kV配电装置,要求具有配电自动化功能。
环网柜内断路器柜8面,电压互感器柜1面;其中进线柜1面,出线柜1面,电容器柜1面。
DTU装置1套,DTU参数详见技术参数要求部分。
所用设备集成为环网柜供货。
二、环网柜各部分配置要求:一)10kV配电装置部分1、10kV配电装置共计9面柜,其中10面为断路器柜,1面为电压互感器柜。
2、产品主要技术要求1).使用环境工作环境温度: -40~+80℃工作环境湿度:0%~95%工作地点海拔:≤1500m风压:≤700P a风速:≤35m/s地震烈度:≤8度2).产品符合下列标准GB 1984-2003 高压交流断路器GB 1985-2004 高压交流隔离开关和接地开关GB 3906-2006 ~交流金属封闭开关设备和控制设备GB/T 11022-1999 高压开关设备和控制设备标准的共用技术要求GB/T 4208-1993 外壳防护等级(IP代码)DL/T 721-2000 配电网自动化系统远方终端DL402-1999 交流高压断路器订货技术条件DL/T 404-1997 户内交流高压开关柜订货技术条件3).断路器本体特性额定电压: 12kV额定电流: 630A额定(1min)工频耐受电压(相间及对地/断口) 42/48kV额定雷电冲击耐受电压(相间及对地/断口): 75/85kV额定短路开断电流: 20kA额定短路关合电流(峰值): 50kA额定短时耐受电流(4s): 20kA额定峰值耐受电流: 50kA额定短路电流开断次数: 30次额定频率:50Hz外壳防护等级: IP3X行程:12±1mm触头开距9±1mm超程±合闸时间30~50ms分闸时间5~25ms分合闸不同期≤2ms合闸弹跳≤2ms平均分闸速度±s平均合闸速度±s机械次数: 10000次主回路电阻(单元-单元):≤ 270μΩ4).隔离开关技术参数额定电压12 kV额定频率50 Hz额定电流630 A额定1min工频耐受电压隔离开关(相间、相对地/断口):42/48 kV接地开关(相间、相对地):42 kV额定雷电冲击耐受电压隔离开关(相间、相对地/断口):42/48 kV接地开关(相间、相对地):42 kV额定短时耐受电流20 kA额定短路持续时间 4 s额定峰值耐受电流50 kA机械寿命等级(含接地开关)M1级(2000次)三极不同期性≤2mm触头接触压力 350±40N合、分闸操作力<200N5).产品功能出线间隔综合保护装置,具备电流速断、定时过流保护、单相接地保护功能(告警或切除故障)、通讯功能;所有开关配1A制三相CT;CT二次输出为两组,测量精度满足≤%(≤),5P10 (≤10In).配置三相PT,PT容量80~100VA;PT测量精度保证在级以上(输出电压由用户定)出线间隔具备自动重合闸等功能:当负载线路发生瞬时故障时,开关柜可按预先设定的重合顺序自动重合,瞬时故障消失后自动恢复供电;当负载线路发生永久性故障时,开关柜完成预先设定的重合顺序后自动闭锁,不再合闸;开关柜采用永磁真空断路器与隔离接地开关一体化设计,结构简单、体积小;真空灭弧,永磁机构,安全可靠、寿命长、免维护、无SF6气体,环保;具有独特的快速保护功能,能够快速有效地切除短路电流;机械和电气联锁可靠,接地状态可视,安全性高;间隔单元操作与站所终端操作一体化配置,要求在站所终端远方/就地把手在就地位置时站所终端和间隔单元才可就行分合闸操作,在远方或切除位置时站所终端和间隔单元均不能进行就地分合闸操作。
HEBMCJL-JH-004河北移动2009年网络柜通信产品招标文件技术规范部分中国移动通信集团河北有限公司2009年6月目录第一章:概述第二章:投标技术文件组成第三章:技术规范第四章:到货及售后服务条款第一章概述本文件是河北移动2009年网络柜招标文件技术规范部分, 投标设备应符合本文件所规定的技术规范要求。
第二章投标技术文件组成参加投标单位的技术投标文件应包括以下内容,并按此顺序装订。
一、企业简介及企业产品简介。
二、生产规模及投标产品质量保证体系。
包括:1、企业生产能力。
2、主要的生产、试验、检测设备,包括设备名称、型号规格、数量、制造厂家、购置时间、性能及用途。
3、主要原材料(包括配件)采用情况。
原材料采购要有购入证明或协议。
4、产品质量保证(1)产品检测报告。
(2)出厂检验、测试方法及质量保证措施。
三、企业销售业绩及信誉1、企业近两年销售情况。
2、与用户的合作情况及用户反馈情况四、本文第二部分提出的技术条款逐条应答。
除投标书外,投标方还应提供企业的各种资信证明,包括企业法人营业执照副本、税务登记证、产品生产许可证、产品入网证、产品质量保证体系证书、企业等级证书以及企业荣誉证书等有关资料。
第三章技术规范一、总体要求技术标准:符合制造标准:IEC297-2国际标准;制作精度:GB3047。
2-92 标准;表面处理:GB-1764-79(92)标准;防护等级:GB4208-1993 标准;兼容ANSI/EIA RS-310-D标准、DIN41491标准;PART1标准、DIN41494标准;PART7标准19"国际标准、公制标准和ETSI标准。
机柜类型: 网络柜&服务器柜&综合柜。
网络柜再分交换机机柜和路由器机柜。
服务器机柜再分刀片式服务器机柜和塔式服务器机柜。
二、柜体要求柜体要求四周为直边,不加任何坡度。
1.柜体整体尺寸标准1.1标准配置:前面门关闭后到安装立柱80mm。
托盘长600mm.A)高:2000mm、2200mmB)宽:600mmC)深: 600mm、800mm、1000mm1.2非标准机柜配置, 机柜内前部要设计走线槽,很多设备是前面走线方式.托盘长度等于设备长度.托盘由工程设计时提出准确尺度,精确到mm。
A) 高: 2000mmB) 宽: 机柜宽度由工程设计时根据实际设备宽度提出准确尺度,精确到mm。
C) 深: 由设备本身长度和走线方式决定柜体深度,工程设计时提出准确尺度,精确到mm,基本原则如下:C.1)设备前走线方式:深=前走线槽(150mm) +设备长度+后走线槽(80mm)+电源插座宽C.2)设备后走线方式:深=前走线槽(80mm) +设备长度+后走线槽(150mm)+电源插座宽2.颜色标准建议颜色: 黑色陀色电信灰、电信白等,为了一个机房内机柜整体颜色统一与美观,在第一次装入设备时确定机柜颜色。
每个机房确定基本颜色,以后自购机柜均按此标准执行。
工程设计和机柜采购时应该注意本项。
3.表面漆工艺标准表面工艺处理:脱脂、酸洗、防锈磷化、纯水清洗、静电喷塑。
机柜表面要求耐磕碰划伤,表面质感为细皱型.光色为亚光。
4.柜体结构框架结构标准所有机柜要求支架式(框架式).要求6个安装立柱(承重柱) ,6个横梁。
4个纵梁。
安装立柱与横梁用螺栓固定, 可调安深度。
梁柱分布合理。
要求安装立柱、横梁、纵梁在机柜达到最高承重标准时,整体不变形, 局部不变形。
安装立柱用钢: 优质冷轧钢板,质量必须达欧洲同类标准厚度>2.5mm,屈服强度>231MP,抗拉强度>345MP,生成率>45%四角安装立柱宽度> 150mm 中间立柱宽度>100mm机柜横梁用钢: 优质冷轧钢板,质量必须达欧洲同类标准厚度>2mm,屈服强度>231MP抗拉强度>345MP生成率>45%横梁宽度>100mm5.柜体整体承重标准最大静载达不低于1000KG,移动承载不低于500KG.若以上对各种主体的具体指标要求无法满足本项,请增强标准要求。
以满足本项要求。
6.隔板数量及承重标准每机柜隔板标准配置7块隔板。
特殊需求由工程设计时提出每隔板承重具体要求,要求前后可稍微移动,安装侧孔长80mm。
下图托盘仅供参考。
>150KG 2块>100KG 3块>50KG 2块7.键盘托标准根据实际需要配置。
键盘托盘:用于摆放键盘,可从机柜内拉出,拉出距离相当于键盘托盘自身深度的两倍。
8.机柜门标准,柜门要求整体不变形, 局部不变形。
所有柜门均要求有发泡缓冲胶条,左右侧门和前后门方便拆卸。
右门压左门方式。
门边为斜边,右门向里斜45度,左门向外斜45度.两门关闭时恰好闭合。
如下图。
柜门用钢: 优质冷轧钢板,质量必须达欧洲同类标准厚度>1。
5mm,屈服强度>231MP抗拉强度>345MP生成率>45%8.1前后门为左右双开、单拉、单锁式门,每扇前门压制装饰性竖痕,后门为平面门。
前后门除安全实用外,一定要兼顾机柜底美观性。
前后门开启度>=180度。
8.2 侧门为单体门,侧门安装卡扣,使侧门的拆卸变得简易,易于机柜内设备的安装。
9.门绞&门锁&门把手门绞为: 坚固可靠的前后门门绞,使柜门的开启安全、平稳。
门锁:旋把连杆式(移动杆)机柜门锁, 上下锁定。
拉杆式手柄锁要求粗壮强悍,以保证设备安全。
前后门使用同一把钥匙锁定。
门把手: 要求为优质不锈钢。
亚光。
手柄锁要求粗壮强悍。
10.机柜上下底标准柜下底用钢: 优质冷轧钢板,质量必须达欧洲同类标准厚度>2。
5mm,屈服强度>231MP抗拉强度>345MP生成率>45%柜上底用钢: 优质冷轧钢板,质量必须达欧洲同类标准厚度>1。
5mm,屈服强度>231MP抗拉强度>345MP生成率>45%上底要求有高效坚固的并柜连接,以便于并柜。
下底要求有固定孔,以便于机柜固定。
11.空白面板标准空白面板为遮挡内部走线,分为1U、 2U、 3U 、5U、 7U,每机柜配备数量由工程设计时根据机柜第一次实际装机时情况提出。
建议多配1U面板。
三.通风与防尘标准为了设备安全,要求机柜采取强行排热方式。
IT设备大部分为前吸风,后排风。
要求每机柜上底安装风扇4&6把。
1、机柜风扇标准1.1机柜风扇:高速液压轴流风扇。
要求功率强劲,确保机柜内设备的运行温。
风扇配备温控开关,控制风扇开关。
减少机房噪音.风扇功率>25W,转速>100001转/分.1.2机柜上底要求装抽拉式风扇箱, 内装排风扇4或6把,高度1U&2U。
1.3机柜每后门要求装独立式抽拉式风扇箱,6个风扇箱均匀分布, 内装排风扇,高度1U2.防尘网标准要求粘贴方式,方便可拆洗。
3.防尘通风孔标准前后门布满高密度防尘通风孔孔直径 6mm孔间距 3mm孔型圆形四.电源标准A.交流供电每机柜要求双路供电,直接接空开供电。
1.每机柜要求安装箱式空开盒。
标准配置空开数目为8个,空开MAX负载电流安培由工程设计时提出。
4个为电源插座供电。
电源分配箱前面加装遮挡板,以免意外关闭空开。
空开品牌为: 为了保障设备用电安全,严禁用小厂空开。
建议采用GE,施耐德,ABB,梅兰日兰厂家产品。
2.工作地&保护地铜排每机柜标准配备长500mm,宽50mm,后5mm优质铜板2条,作为工作地&保护地。
每地排打20个接线孔,配备20套螺栓。
3.机柜机壳应严格接地,防止漏电伤人。
B.直流供电每机柜要求安装箱式端子盒。
根据设备数量和用电量,配置相应接线端子。
具体数量由工程设计时提出。
箱式端子盒前面加装遮挡板。
五.线槽道&进线孔&整理架标准1.每机柜上底设置4个防尘进线孔,前面2个,后面2个.2个走电源线,2个走数据线。
要求用海绵和橡胶垫做防尘处理。
防止机柜铁板划伤电缆。
2.机柜根据所装设备,配置走线横、竖槽道。
建议交换机机柜配置竖槽道,其它机柜仅横走线槽道。
3.整理架。
理线架分2种,1种只有上面有齿孔,另外1种上下都有齿孔。
每机柜配置标准整理架4架。
特殊需要由所装设备数目决定。
4.竖走线架固定孔的设计要好,既考要虑了垂直方向也要考虑了水平方向,这样可以很好地做到对柜内各个方向线缆的固定。
六.标示牌&存物箱标准1.标牌板左右标牌. 左侧标牌打移动LOGO.右侧标牌表明机柜启用日期、机柜功能和用途、维护责任人和联系电话。
2.存物箱机柜左侧前门中部安装可拆卸存物箱1个,存物箱长200mm,存物箱宽150MM,后20MM。
七.装机量&布局标准2000mm高每机柜建议SERVER 1U高装机数最大不要20台。
1U高SWITCH不要超过15台。
2U高SERVER 装机数最大不要15台。
2U高SWITCH不要超过10台。
4U和4U以上高SERVER装机数最大不要8台。
4U和4U以上高SWITCH不要超过6台。
交换机机柜一定要装竖走线槽。
1.机柜装机密度 2台机器之间预留U高度通风空间,2.数字DDF架,整理架,交换机混排。
3.同列机柜深度以最深机柜为标准。
后续工程设计时一定要注意。
八.固定方式标准1.固定方式四角固定方式,用膨胀螺栓规定到地面,膨胀螺栓孔开在承重架上 .膨胀螺栓直径>10MM.固定时加绝缘垫.2.机柜运输时要求有防滑角轮拆除防滑角轮后底板水平,没有突起。
便于固定.3.不要高度调节脚九.禁止以下情况出现:1.民用电源插座。
插头差插不紧,容易松动,造成设备掉电事故。
开关容易不小心抨关。
2.前门为玻璃门,门后门没有散热孔。
散热能力不够问题3.没有理线板,多线缆时比较凌乱问题十.机柜配件标准1.固定膨胀螺栓6套2. M6安装螺钉(60套)十一.几种不同机柜配置不同说明交换机机柜:必须多配整理架,宽竖走线槽。
路由器机柜:只用配少量整理架。
刀片式服务器机柜:后门必须安装风扇。
一定数量的整理架。
塔式服务器机柜:注意隔板承重综合机柜:根据实际情况选配件。
第四章到货及售后服务要求一.交货地点和方式按招标方要求由供方免费送到河北移动各分公司指定地点。
二.交货期限:1.按合同签订后7个工作日内交货。
2.招标方临时急用零星材料或设备配件,投标方应保证在接到通知后5个自然日内送到。
三. 售后服务1.提供供货保障措施及承诺。
2. 在河北境内设有办事处或售后服务点,并提供7×24小时服务。
3. 出厂后,由于制造上的原因和在保修期内而损坏时,制造厂应负责包修、包退、包换,并承担由此引起的一切费用和赔偿买方因此引发的经济损失。
现场及验收时发现任一项指标不符合要求,卖方应在七日内更换其不合格产品,并承担一切费用和买方发生的经济损失。
