单母分段带旁路接线

单母线分段带旁路母线接线的运行特点概述在电力系统中，为了保障供电可靠性和提高电网的运行经济性，采用单母线分段带旁路母线接线方案成为一种常用的设计手段。

这种接线方案通过将母线分段，并在每一段之间设置旁路母线，实现了故障隔离和旁路供电的功能。

本文将从多个角度探讨单母线分段带旁路母线接线的运行特点。

优点单母线分段带旁路母线接线方案具有以下优点：1.提高电网可靠性：当一段母线发生故障或需要维护时，其他段的母线仍然能够继续运行，从而避免了大面积停电的情况发生。

2.降低系统负荷丢失：通过将母线分段，当某一段母线需要维护时，可以通过旁路母线继续为负荷供电，减少负荷丢失。

3.提高设备利用率：采用单母线分段带旁路母线接线方案后，可以实现设备的并列运行，充分利用电网资源，提高设备的利用率。

4.方便设备维护：由于母线分段，设备的维护更加方便，维修时间更短，从而提高了设备的可用性和可维护性。

设计原则在进行单母线分段带旁路母线接线方案设计时，需要遵循以下原则：1.母线分段应考虑负荷均衡：为了减小各段母线的负荷差异，防止某一段母线过载，需要合理分配负荷。

2.旁路母线容量应满足需求：旁路母线是在主母线故障时为负荷提供备用供电的关键部分，其容量应考虑到负荷的需求和备用能力。

3.设备选择应保证可靠性：在单母线分段带旁路母线接线方案中，设备的选择应符合可靠性要求，并具备足够的容量来承载负荷。

4.人工操作便捷性：为了减小人工操作的复杂性，应设计合理的操作控制方案，简化接线操作流程，提高操作的可靠性。

运行特点单母线分段带旁路母线接线方案的运行特点如下：1. 故障隔离能力强单母线分段带旁路母线接线方案能够实现故障的隔离，当某一段母线发生故障时，其他段的母线仍然能够继续供电。

这种故障隔离能力可以大大降低故障对整个电网的影响范围，保障供电可靠性。

2. 备用供电能力强通过旁路母线的设置，当某一段母线发生故障时，旁路母线可以为负荷提供备用供电。

《发电厂电气部分》课程实验报告
姓名： xxx 学号： xxxx
3、重新设置各断路器与隔离开关的动作时间，使出线L1在不断电的情况下对QF1进行检修；要求各开关动作顺序符合倒闸操作要求，倒闸操作在0.3s 开始、并在0.5s内完成；给出QF1、QF2、QFP、QSPⅠ、QSPP、QSP1的动作时序图，给出i1、i QF及i P的仿真波形图。

三、实验步骤及结果
1、按照图1所示，在PSCAD/EMTDC软件中搭建的仿真模型如图2所示。

图2 仿真模型图
图2中，QF1、QF2、QFP、QSPⅠ、QSPⅡ、QSPP、QSP1、QSP2的初始状态如表1所示。

表1 各开关的初始状态
开关名称QF1QF2QFP QSPⅠQSPⅡQSPP QSP1QSP2
初始状态合合分分分分分分
2、仿真1s，得到i1、i QF及i P的仿真波形图如图3所示。

图3 正常运行时各电流仿真波形图
3、重新设置各断路器与隔离开关的动作时间，QF1、QF2、QFP、QSPⅠ、QSPP、QSP1的动作时序如图4所示。

图4 QF1、QF2、QFP、QSPⅠ、QSPP、QSP1的动作时序图
4、仿真1s，得到i1、i QF及i P的仿真波形如图5所示。

图5 倒闸操作时各电流仿真波形图
从图4、图5可以总结单母线分段带旁路母线接线的运行特点如下：
1)检修任一接入旁路母线的进出线的断路器时，可以用旁路断路器代替
其运行，使该回路不停电。

2)供电可靠性较高，可以保证重要用户不间断供电。

3)分段单母线运行时QFd起分段断路器的作用，在检修断路器时，QFd
起旁路断路器的作用。

单母线分段接线（sectionalized configuration）用分段断路器或分段隔离开关将单母线接线中的母线分成两段，将变压器和铁路分别接到两段母线上的电气主接线。

它区分为用断路器分段和用隔离开关分段的单母线分段接线两种。

右图第一种接线方式中，当一段母线上发生故障、母线隔离开关发生故障、或线路断路器拒绝动作时，分段断路器将自动断开故障母线段，或断开连接有拒绝动作断路器的母线段，使无故障母线段能继续运行。

此外，还可以在不影响一段母线正常运的情况下，对另一段母线或其母线隔离开关进行停电检修。

单母线分段接线具有与单母线接线相间的简单、方便和占地少的忧点，而且提高了供电的可靠性。

除了发生分段断路器故障外，其他设备发生故障时都不会使整个配电装置停电。

用隔离关分段的第二种单母线分段接线的可靠性要稍差些,任一段母线故障时将短时全部停电，待打开分段隔离开关后,非故障段母线才恢复供电。

对于重要负荷，可从两段母线上分别引出线路向该负荷供电。

单母线分段接线的缺点是:当一段母线或一组母隔离开关发生永久性故障并需要较长行检修时，连接在该段母线上的线路和该段母线将较长时间停电。

这种接线多用于 10 kV～35 kV铁路变、配电所，城市轨道交通直流牵引变电所和主变电所，以及100 kV电源进线回路较少的交流牵引变电所。

古国，中华文明亦称华夏文明，是世界上最古老的文明之一，也是世界上持续时间最长的文明之一。

中华文明史源远流长，若从黄帝时代算起，约有4700年。

举世公认，中国是历史最悠久的文明古国之一。

一般认为，中华文明的直接源头有两个，即黄河文明、长江文明，中华文明是两种区域文明交流、融合、升华的果实。

中国历史自黄帝时代算起则约有5000年。

有历史学者认为，在人类文明史中，“历史时代”的定义是指从有文字时起算，在那之前则称为“史前时代”；历史中传说伏羲做八卦，黄帝时代仓颉造文字；近代考古发现了3350多年前（前1350年）商朝的甲骨文、约4000年前至5000年前的陶文、约5000年前至7000年前具有文字性质的龟骨契刻符号。

《发电厂电气部分》课程实验报告
姓名： xxx 学号： xxxx
3、重新设置各断路器与隔离开关的动作时间，使出线L1在不断电的情况下对QF1进行检修；要求各开关动作顺序符合倒闸操作要求，倒闸操作在0.3s 开始、并在0.5s内完成；给出QF1、QF2、QFP、QSPⅠ、QSPP、QSP1的动作时序图，给出i1、i QF及i P的仿真波形图。

三、实验步骤及结果
1、按照图1所示，在PSCAD/EMTDC软件中搭建的仿真模型如图2所示。

图2 仿真模型图
图2中，QF1、QF2、QFP、QSPⅠ、QSPⅡ、QSPP、QSP1、QSP2的初始状态如表1所示。

表1 各开关的初始状态
开关名称QF1QF2QFP QSPⅠQSPⅡQSPP QSP1QSP2
初始状态合合分分分分分分
2、仿真1s，得到i1、i QF及i P的仿真波形图如图3所示。

图3 正常运行时各电流仿真波形图
3、重新设置各断路器与隔离开关的动作时间，QF1、QF2、QFP、QSPⅠ、QSPP、QSP1的动作时序如图4所示。

图4 QF1、QF2、QFP、QSPⅠ、QSPP、QSP1的动作时序图
4、仿真1s，得到i1、i QF及i P的仿真波形如图5所示。

图5 倒闸操作时各电流仿真波形图
从图4、图5可以总结单母线分段带旁路母线接线的运行特点如下：
1)检修任一接入旁路母线的进出线的断路器时，可以用旁路断路器代替
其运行，使该回路不停电。

2)供电可靠性较高，可以保证重要用户不间断供电。

3)分段单母线运行时QFd起分段断路器的作用，在检修断路器时，QFd
起旁路断路器的作用。

变电所的单母线接线详解一、单母线接线单母线接线，各电源和出线都接在同一条公共母线WB上，其供电电源在发电厂是发电机或变压器，在变电所是变压器或高压进线回路。

如下图所示。

单母线接线单母线接线的母线既可以保证电源并列工作，又能使任一条出线都可以从任一电源获得电能。

每条回路中都装有断路器和隔离开关，紧靠母线侧的隔离开关(如QSB)称作母线隔离开关，靠近线路侧的隔离开关(如QSL)称为线路隔离开关。

使用断路器和隔离开关可以方便地将电路接入母线或从母线上断开。

例如，当检修断路器QF时，可先断开QF，再拉开线路隔离开关QSL，最后拉开母线隔离开关QSB。

然后，在QF两侧挂上接地线，以保证检修人员的安全。

当QF恢复送电时，与停电顺序相反，在拆除接地线后，先合上QSB、再合QSL，最后合QF。

1、单母线接线的优点单母线接线的优点是简单、清晰、设备少、投资小、运行操作方便且有利于扩建。

隔离开关仅在检修电气设备时作隔离电源用，不作为倒闸操作设备，从而避免因用隔离开关进行大量倒闸操作而引起的误操作事故。

2、单母线接线的缺点1）母线或母线隔离开关检修时，连接在母线上的所有回路都需停止工作；2）当母线或母线隔离开关上发生短路故障或断路器靠母线侧绝缘套管损坏时，所有断路器都将自动断开，造成全部停电;3）检修任一电源或出线断路器时，该回路必须停电。

因此，这种接线只适用于小容量和用户对供电可靠性要求不高的发电厂或变电所中。

适用范围为：在6~10kV配电装置中不超过5回；在35kV配电装置中不超过3回。

为了克服以上缺点，可采用将母线分段和加旁路母线的措施。

二、单母线分段接线单母线接线当出线回路数较多时，可用断路器将母线分段，成为单母线分段接线，如下图所示。

单母线分段接线根据电源的数目和功率大小，母线可分为2~3段。

段数分得越多，故障时停电范围越小，但使用的断路器数量越多，其配电装置和运行也就越复杂，所需费用就越高。

在可靠性要求不高，或者在工程分期实施时，为了降低设备费用，也可使用一组或两组隔离开关进行分段，任一段母线故障时，将造成两段母线同时停电，在判别故障后，拉开分段隔离开关，完好段即可恢复供电。

35kv变电站设计—电气主接线10KV侧选择（四）3.3.2 10kV侧根据要求可以草拟以下三种方案：图3-5方案1单母分段带旁母图3-6 方案2单母分段表4-2两种方案进行比较方案项目方案1 单母分段带旁母接线方案2 单母分段可靠用断路器把母线分段后,对重要用户可从不同段引出两个回路, 保证不间断供电，可靠；检修出线断路器，可以不停电用断路器把母线分段后,对重要用户可从不同段引出两个回路,可靠，适合用于屋内布置，可采用手车式断路器，这样可保证进出线检修时不性检修，供电可靠性高中断供电灵活性当一回线路故障时,分段断路器自动将故障段隔离,保证正常段母线不间断供电,不致使重要用户停电当一回线路故障时,分段断路器自动将故障段隔离,保证正常段母线不间断供电,不致使重要用户停电，且扩建方便经济性占地面积大，多一旁路增加了投资占地面积小，但小车投资多方案三：桥式接线方式当有两台变压器和两条线路时，在变压器—线路接线的基础上，在其中间加一连接桥，则成为桥式接线，方案三所示：桥式接线按照连接桥断路器的位置，可以分为内桥和外桥接线两种接线。

桥式接线中，四个回路只有三台断路器，所以用的断路器数量最少，接线也最经济。

内桥式接线的特点是连接桥断路器在变压器侧，其它两台断路器接在线路上。

因此，线路的投入和切除比较方便，并且当线路发生短路故障时，仅故障线路的断路器调闸，不影响其他回路的运行。

但是，当变压器故障时，则与该变压器连接的两台断路器都要调闸，从而影响了一回未发生故障线路的运行。

此外，变压器的投入与切除的操作比较复杂，需要投入和切除与该变压器连接的两台断路器，也影响了一回未故障线路的运行。

鉴于变压器属于可靠性高的设备，故障率远较线路小，一般不经常切换，因此系统中应用内桥接线的较为普遍。

外桥接线的特点恰好与内桥式接线相反，连接桥断路器在线路侧，其他两台断路器接在变压器的回路中。

所以，当线路故障和进行投入与切除操作时，不影响其他回路运行，故外桥接线只适合于线路短，检修和倒闸操作频繁以及设备故障率较小，而变压器由于按照经济运行的要求需要经常切换的情况。

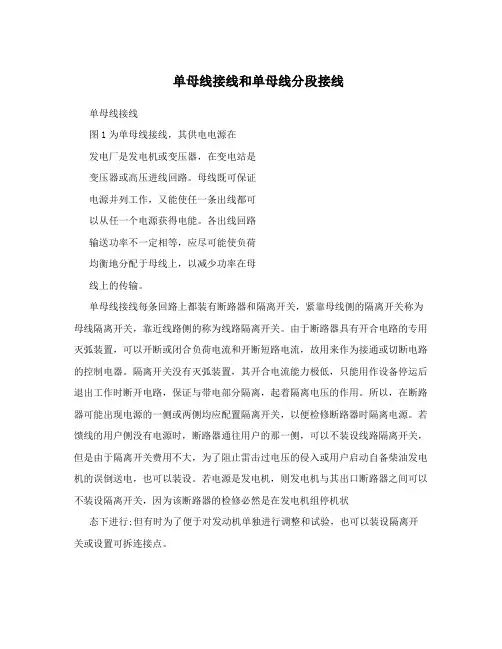

单母线接线和单母线分段接线单母线接线图1为单母线接线，其供电电源在发电厂是发电机或变压器，在变电站是变压器或高压进线回路。

母线既可保证电源并列工作，又能使任一条出线都可以从任一个电源获得电能。

各出线回路输送功率不一定相等，应尽可能使负荷均衡地分配于母线上，以减少功率在母线上的传输。

单母线接线每条回路上都装有断路器和隔离开关，紧靠母线侧的隔离开关称为母线隔离开关，靠近线路侧的称为线路隔离开关。

由于断路器具有开合电路的专用灭弧装置，可以开断或闭合负荷电流和开断短路电流，故用来作为接通或切断电路的控制电器。

隔离开关没有灭弧装置，其开合电流能力极低，只能用作设备停运后退出工作时断开电路，保证与带电部分隔离，起着隔离电压的作用。

所以，在断路器可能出现电源的一侧或两侧均应配置隔离开关，以便检修断路器时隔离电源。

若馈线的用户侧没有电源时，断路器通往用户的那一侧，可以不装设线路隔离开关，但是由于隔离开关费用不大，为了阻止雷击过电压的侵入或用户启动自备柴油发电机的误倒送电，也可以装设。

若电源是发电机，则发电机与其出口断路器之间可以不装设隔离开关，因为该断路器的检修必然是在发电机组停机状态下进行;但有时为了便于对发动机单独进行调整和试验，也可以装设隔离开关或设置可拆连接点。

高压隔离开关一般有主闸刀与接地开关，QE是线路隔离开关的接地开关，用于线路检修时替代临时安全接地线的作用，为避免发生接地开关接地状态下误合主闸刀的事故，主闸刀与接地开关之间装设有机械联锁装置。

当电压在110KV及以上时，断路器两侧的隔离开关和线路隔离开关的线路侧均应配置接地开关。

此外，对于35KV及以上的母线，在每段母线上亦应设置1~2组接地开关或接地器，以保证电气设备和母线检修时的安全。

在运行操作时，必须严格遵守下列操作顺序:在接通电路时，应先合断路器两侧的隔离开关，如对馈线WL2送电时，须先合上母线隔离开关QS21，再合线路隔离开关QS22，然后再投入断路器QF2;切断电路时，应先断开断路器QF2，再依次断开QS22和QS21。

单母线分段带旁路母线接线的运行特点
单母线分段带旁路母线接线是一种常见的电力配电系统，它具有
许多特点和优点。

首先，单母线分段带旁路母线接线可以实现电力配电系统的可靠
性和安全性。

在这种接线方式下，每个电力分段都有独立的供电线路
和旁路线路，确保了电力系统的分段供电和备用供电，避免了整个系
统瘫痪的情况出现。

其次，单母线分段带旁路母线接线可以提高电力配电系统的运行
效率和节能性。

通过多组旁路线路的设置，当一个分段出现故障时，
系统可以快速转换到备用的旁路线路上，从而尽可能地缩短故障恢复
的时间，避免了长时间停电造成的损失。

此外，也可以通过控制开关
的方式，根据负载情况进行分段供电或整体供电，降低系统的耗能，
达到节能减排的目的。

再者，单母线分段带旁路母线接线可以实现快速维护和升级电力
配电系统的能力。

由于系统的每个分段都有独立的供电和旁路线路，
可以对单个分段进行维护或升级，不会对整个系统造成影响，大大提
高了系统的可维护性和可升级性。

最后，单母线分段带旁路母线接线还可以提高电力系统的灵活性
和扩展性。

在需要扩大电力供应范围的情况下，可以通过增加旁路线
路的方式来实现电力系统的扩展，而不必对整个系统进行大规模扩建，降低了建设成本和占用土地面积。

综上所述，单母线分段带旁路母线接线是一种功能强大、安全可靠、高效节能、易于维护和扩展的电力配电系统接线方式，将会越来越受到广大电力从业人员和用户的关注和重视。

单母线分段带旁路母线开关的操作方法摘要:该文列举并分析了单母线分段带旁路结线,在各种方式下线路开关相互转带和恢复带路操作中,曾经出现的错误操作方法的错误原因及含有隐性错误操作方法的错误所在,提出了正确的操作方法。

关键词:单母线分段;旁路;线路开关;代路;方法变电站的倒闸操作是一项技术含量很高的工作,其中带路操作属于重要且复杂的操作。

通过专用旁路开关或母联兼旁路开关进行的带路操作比较常见,一般变电站值班员都能较为熟练、正确地完成;用一台线路开关带一条以上线路的操作则相对较少见,所以一般变电站值班员不熟悉这种操作方法。

同时,用线路开关相互转带的操作,需要考虑的问题也比较多,一旦考虑不周,就有酿成事故的可能。

特别是10~35 kV由于电压等级低,线路开关相互转带操作往往不能引起人们足够的重视,使得一些操作过程中的隐性问题更加难以发现。

笔者结合自身多年的运行工作经验,仅就10~35 kV单母线分段带旁路结线,在不同方式下用线路开关相互转带操作方法提出见解,以供同行们参考。

1 用一台线路开关带另一线路的操作1.1 设定运行方式及操作任务图1中4号、5号母线只有一个电源,电源开关在4号母线运行;母联兼旁路545开关做母联运行; 514开关带着重要负荷,需保证用电安全,但开关严重漏油,需立即停电检修;母联兼旁路545-6刀闸损坏,待修;根据各路出线的负荷情况及其所带负荷的重要性,决定用511开关带514线路负荷运行,设定511线路保护定值满足带514负荷的要求。

为了方便分析和版面整洁,以下倒闸操作步骤的填写与正常填写的操作票格式有所不同,且与分析问题关系不大的部分操作步骤被省略。

请参看图1。

1.2 在给定方式下的操作方法(1)①上511-6隔离开关,检查511-6隔离开关已合好;②合上514-6隔离开关,检查514-6隔离开关已合好;③拉开514开关,检查514开关已拉开;④分别拉开514开关两侧隔离开关,并检查已拉开;⑤在514开关两侧三相分别验电、封地线。

单母线分段带旁路的工作原理
嘿，朋友们！今天咱就来唠唠单母线分段带旁路的工作原理，这可有意思啦！
想象一下，一条母线就像一条主路，然后中间断开分成两段，这就是单母线分段啦。

就好比一条大街，中间给它隔一下，变成两段街道。

那这个分段有啥用呢？比如说啊，其中一段出了问题，就像大街上有一段在施工，那我们就可以把电呀或者其他东西通过另外一段来输送，保证整体的运行不会被打断，多棒呀！
再来看看旁路，这旁路就像是给主路准备的一条备用小道。

比如说大街上突然出现紧急情况，有辆车坏在路上挡住了，这时候旁路就发挥作用啦，我们可以让车辆从旁路绕过去，不影响交通的正常运行呀。

在实际中，比如说在一个工厂里，单母线分段带旁路就像是一个可靠的后勤保障。

当一段母线需要检修或者出故障了，电就可以通过旁路和另一段母线继续给设备供电，这不是很神奇吗？“哎呀，这要是没有旁路，那岂不是会影响生产啦？”这就是它的重要性啊！
咱再深入想想，要是没有单母线分段带旁路这个设置，那一旦母线出问题，那不就麻烦大啦，没电了那可啥都干不了呀！所以说呀，这个单母线分段带旁路真的是超级实用，保障了各种系统的稳定运行呢。

总之，单母线分段带旁路这个工作原理可太重要啦，它就像一个默默守护的卫士，保障着各种设施的正常运转，给我们的生活和生产带来了极大的便利呀！。

主接线接线方式分析：1、单母线接线单母线接线虽然接线简单清晰、设备少、操作方便，便于扩建和采用成套配电装置等优点，但是不够灵活可靠，任一元件（母线及母线隔离开关）等故障或检修时，均需使整个配电装置停电。

单母线可用隔离开关分段，但当一段母线故障时，全部回路仍需短时停电，在用隔离开关将故障的母线段分开后，才能恢复非故障段的供电，并且电压等级越高，所接的回路数越少。

一般只用于一台变压器。

单母接线适用于：110～220KV配电装置的出线回路数不超过两回，35～63KV，配电装置的出线回路数不超过3回，6～10KV配电装置的出线回路数不超过5回的小型发电或多数箱式变电站，才采用单母线接线方式，故在此不选用。

2、单母分段用断路器，把母线分段后，对重要用户可以从不同段引出两个回路，则有两个电源供电以保证对重要用户的正常供电；当一段母线发生故障，分段断路器自动将故障切除，保证正常段母线不间断供电和不致使重要用户停电。

但是，一段母线或母线隔离开关故障或检修时，该段母线的回路都要在检修期间内停电，而出线为双回时，常使架空线路出现交叉跨越，扩建时需向两个方向均衡扩建.。

单母分段接线适用于：110KV～220KV配电装置的出线回路数为3～4回，35～63KV配电装置的出线回路数为4～8回，6～10KV配电装置出线为6回及以上，每段所接容量不超过25MW，则适宜采用单母分段接线。

3、单母分段带旁路母线即单母线分段接线中加装一条旁路母线，在出线隔离开关外侧，加装一条旁路母线，每一回出线通过一旁路隔离开关与旁路母线相连；在每段汇流母线与旁路母线之间加装一台断路器，组成专设旁路断路器的接线，这样旁路母线系统也可以用于检修电源回路中的断路器，单母线分段带旁路母线接线方式简单、清晰，操作方便、易于扩建，当检修出线断路器是可不用停电；但其也有缺点，就是当汇流母线检修或故障时，该段需要母线全段停电。

这种接线方式适用于：进出线不多、有不允许停电检修断路器的要求，容量不大的中小型电压等级为35～110KV的变电所较为实用，它具有足够的可靠性和灵活性。

单母线分段接线
单母线分段接线形式，它是将单母线用分段断路器分成几段。

与单母线不分段相比提高了可靠性和灵活性。

单母线分段接线
③吐・分段断路器；-分段隔离开关
优点：
1，两母线段可以分裂运行，也可以并列运行；
2，重要用户可用双回路接于不同母线段，保证不间断供电；
3，任意母线或隔离开关检修，只停该段，其余段可继续供电，减少了停电范围。

缺点：
1，分段的单母线增加了分段部分的投资和占地面积；
2，某段母线故障或检修时，仍有停电情况；
3，某回路断路器检修时，该回路停电；
4，扩建时需向两端均衡扩建。

适用范围：
1,110-220KV配电装置，出线回路数为3-4回；
2,35-65KV配电装置，出线回路为4-8回；
3,6-10KV配电装置，出线回路为6回及以上单母线接线
单母线接线(single-bus configuration )是由线路、变压器回路和一组(汇流)母线所组成的电气主接线。

单母线接线的每一回路都通过一台断路器和一组母线隔离开关接到这组母线上，见图。

双电源单母线接线
特点优势
这种接线方式的优点是简单清晰，设备较少，操作方便和占地少。

但因为所有线路和变压器回路都接在一组母线上，所以当母线或母线隔离开关进行检修或发生故障,或线路、变压器继电保护装置动作而断路器拒绝动作时，都会使整个配电装置停止运行，运行可靠性和灵活性不高，仅适用于线路数量较少、母线短的牵引变电所和铁路变、配电所。

母线段隔离开关
英文名称
busbar secti on disc onn ector
定义
串联在两母线段之间，用于将它们彼此隔离的开关。
