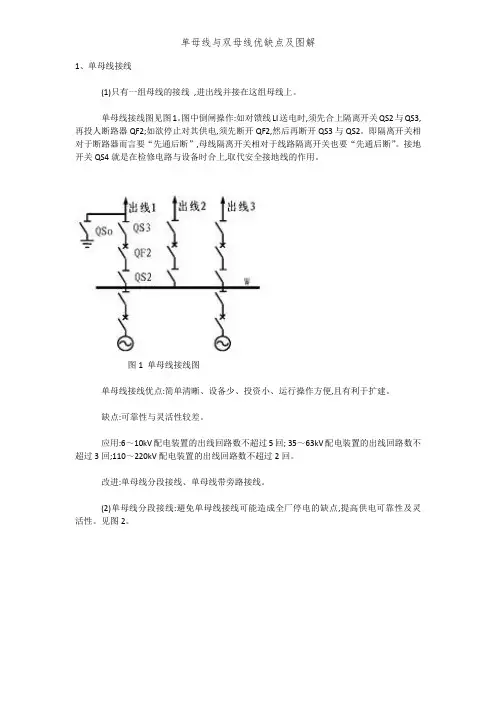

单母线接线

1、单母线接线(1)只有一组母线的接线,进出线并接在这组母线上。

单母线接线图见图1。

图中倒闸操作:如对馈线LI送电时,须先合上隔离开关QS2与QS3,再投人断路器QF2;如欲停止对其供电,须先断开QF2,然后再断开QS3与QS2。

即隔离开关相对于断路器而言要“先通后断”,母线隔离开关相对于线路隔离开关也要“先通后断”。

接地开关QS4就是在检修电路与设备时合上,取代安全接地线的作用。

图1 单母线接线图单母线接线优点:简单清晰、设备少、投资小、运行操作方便,且有利于扩建。

缺点:可靠性与灵活性较差。

应用:6～10kV配电装置的出线回路数不超过5回; 35～63kV配电装置的出线回路数不超过3回;110～220kV配电装置的出线回路数不超过2回。

改进:单母线分段接线、单母线带旁路接线。

(2)单母线分段接线:避免单母线接线可能造成全厂停电的缺点,提高供电可靠性及灵活性。

见图2。

图2 单母线分段接线图单母线用分段断路器QF1进行分段。

两段母线同时故障的几率甚小,可以不予考虑。

在可靠性要求不高时,亦可用隔离开关分段(QS),任一段母线故障时,将造成两段母线同时停电,在判别故障后,拉开分段隔离开关,完好段即可恢复供电。

分段的数目,取决于电源的数量与容量。

段数分越多,故障时停电范围越小,但使用断路器的数量亦越多,且配电装置与运行也越复杂,通常以2～3段为宜。

这种接线方式广泛用于中、小容量发电厂的6～10kV主接线与6～220kV变电所配电装置中。

4优点:对重要用户可以从不同段引出两回馈线,由两个电源供电;当一段母线发生故障(或检修),仅停该段母线,非故障段母线仍可继续工作。

缺点:当一段母线或母线隔离开关故障或检修时,接在该段母线上的回路必须全部停电;任一回路的断路器检修时,该回路必须停止工作。

(3)单母线分段带旁路接线:检修出线断路器,不致中断该回路供电。

见图3。

图3 单母线分段带旁路接线示意图图4 分段断路器兼作旁断路器的接线图增设旁路母线W2与旁路断路器QF2。

1、单母线接线（1）只有一组母线得接线,进出线并接在这组母线上。

单母线接线图见图1。

图中倒闸操作：如对馈线LI送电时，须先合上隔离开关QS2与QS3，再投人断路器QF2；如欲停止对其供电，须先断开QF2，然后再断开QS3与QS2。

即隔离开关相对于断路器而言要“先通后断”，母线隔离开关相对于线路隔离开关也要“先通后断”。

接地开关QS4就是在检修电路与设备时合上，取代安全接地线得作用。

图1 单母线接线图单母线接线优点：简单清晰、设备少、投资小、运行操作方便，且有利于扩建。

缺点：可靠性与灵活性较差。

应用：6～10kV配电装置得出线回路数不超过5回；35～63kV配电装置得出线回路数不超过3回；110～220kV配电装置得出线回路数不超过2回。

改进：单母线分段接线、单母线带旁路接线。

（2）单母线分段接线：避免单母线接线可能造成全厂停电得缺点，提高供电可靠性及灵活性。

见图2。

图2 单母线分段接线图单母线用分段断路器QF1进行分段。

两段母线同时故障得几率甚小，可以不予考虑。

在可靠性要求不高时，亦可用隔离开关分段（QS），任一段母线故障时，将造成两段母线同时停电，在判别故障后，拉开分段隔离开关，完好段即可恢复供电。

分段得数目，取决于电源得数量与容量。

段数分越多，故障时停电范围越小，但使用断路器得数量亦越多，且配电装置与运行也越复杂，通常以2～3段为宜。

这种接线方式广泛用于中、小容量发电厂得6～10kV主接线与6～220kV变电所配电装置中。

4优点：对重要用户可以从不同段引出两回馈线，由两个电源供电；当一段母线发生故障（或检修），仅停该段母线，非故障段母线仍可继续工作。

缺点：当一段母线或母线隔离开关故障或检修时，接在该段母线上得回路必须全部停电；任一回路得断路器检修时，该回路必须停止工作。

(3)单母线分段带旁路接线：检修出线断路器，不致中断该回路供电。

见图3。

图3 单母线分段带旁路接线示意图图4 分段断路器兼作旁断路器得接线图增设旁路母线W2与旁路断路器QF2。

(一)单母线接线1、单母线无分段接线接线的特点：只有一组母线WB，所有的电源回路和出线回路，均经过必要的开关电器连接在该母线上并列运行。

优点：接线简单、清晰，所用的电气设备少，操作方便，配电装置造价便宜。

缺点：只能提供一种单母线运行方式，对状况变化的适应能力差；母线或母线隔离开关故障或检修时，全部回路均需停运（有条件进行带电检修的例外）；任意断路器检修时，其所在的回路也将停运。

适用范围：单母线接线的工作可靠性和灵活性都较差，只能用于某些出线回路较少，对供电可行性要求不高的小容量发电厂与变电站中。

2、单母线分段接线接线特点：利用分段断路器QFd将母线适当分段。

母线分段的数目，取决于电源的数目、容量、出线回数、运行要求等，一般分为2～3段。

应尽量将电源与负荷均衡的分配与各母线段上，以减少各分段间的功率交换。

对于重要用户，可从不同母线段上分别引出两个及以上回路向其供电。

优点：可以提供单母线运行、各段并列运行、各段分列运行等运行方式，且便于分段检修母线，减小母线故障的影响范围。

当任一段母线故障时，继电保护装置可使分段断路跳闸，保证正常母线段继续运行。

若分段断路器平时断开，则当任一段母线失去电源时，可由备用电源自动投入装置使分段断路器合闸，继续保持该母线段的运行。

缺点：是在一段母线故障检修期间，该段母线上的所有回路均需停电；任一断路器检修时，所在回路也将停电。

适用范围：单母线分段接线，可应用于6～220KV配电装置中。

3、单母线分段带旁路母线接线接线特点：增设了一组旁路母线WP及各出线回路中相应的旁路隔离开关QSp，分段断路器QSd兼作旁路断路器QFp，并设有分段隔离开关QSd.运行特点：平时旁路母线不带电，QS1、QS2及QFp合闸，QS3、QS4及QSd断开，主接线系统按单母线分段方式运行。

当需要检修某一出线断路器（如QF1）时，可通过闸操作，由分段断路器代替旁路断路器，使旁路断路器经QS4、QFP、QS1接至1段母线，或经QS2、QFP、QS3接至2段母线而带电运行，并经过被检修断路器所在回路的旁路隔离开关（如1QF）及其两侧的隔离开关进行检修，而不中断其所在线路的供电。

单母线分段接线（sectionalized configuration）用分段断路器或分段隔离开关将单母线接线中的母线分成两段，将变压器和铁路分别接到两段母线上的电气主接线。

它区分为用断路器分段和用隔离开关分段的单母线分段接线两种。

右图第一种接线方式中，当一段母线上发生故障、母线隔离开关发生故障、或线路断路器拒绝动作时，分段断路器将自动断开故障母线段，或断开连接有拒绝动作断路器的母线段，使无故障母线段能继续运行。

此外，还可以在不影响一段母线正常运的情况下，对另一段母线或其母线隔离开关进行停电检修。

单母线分段接线具有与单母线接线相间的简单、方便和占地少的忧点，而且提高了供电的可靠性。

除了发生分段断路器故障外，其他设备发生故障时都不会使整个配电装置停电。

用隔离关分段的第二种单母线分段接线的可靠性要稍差些,任一段母线故障时将短时全部停电，待打开分段隔离开关后,非故障段母线才恢复供电。

对于重要负荷，可从两段母线上分别引出线路向该负荷供电。

单母线分段接线的缺点是:当一段母线或一组母隔离开关发生永久性故障并需要较长行检修时，连接在该段母线上的线路和该段母线将较长时间停电。

这种接线多用于 10 kV～35 kV铁路变、配电所，城市轨道交通直流牵引变电所和主变电所，以及100 kV电源进线回路较少的交流牵引变电所。

古国，中华文明亦称华夏文明，是世界上最古老的文明之一，也是世界上持续时间最长的文明之一。

中华文明史源远流长，若从黄帝时代算起，约有4700年。

举世公认，中国是历史最悠久的文明古国之一。

一般认为，中华文明的直接源头有两个，即黄河文明、长江文明，中华文明是两种区域文明交流、融合、升华的果实。

中国历史自黄帝时代算起则约有5000年。

有历史学者认为，在人类文明史中，“历史时代”的定义是指从有文字时起算，在那之前则称为“史前时代”；历史中传说伏羲做八卦，黄帝时代仓颉造文字；近代考古发现了3350多年前（前1350年）商朝的甲骨文、约4000年前至5000年前的陶文、约5000年前至7000年前具有文字性质的龟骨契刻符号。

电气主接线基本形式及适用范围一、单母线接线1、优点：接线简单清晰、设备少、操作方便、便于扩建和采用成套配电装置。

2、缺点：不够灵活可靠，任一元件故障或检修，均需使整个配电装置停电。

单母线可用隔离开关分段，但当一段母线故障时，全部回路仍需短时停电，在用隔离开关将故障的母线段分开后才能恢复非故障段的供电。

3、适用范围：一般只适用于一台发电机或一台主变压器的以下三种情况：（1）6-10KV配电装置的出线回路数不超过5回。

（2）35-63KV配电装置的出线回路数不超过3回。

（3）110-220KV配电装置的出线回路数不超过2回。

二、单母线分段接线1、优点：（1）用断路器把母线分段后，对重要用户可以从不同段引出两个回路，有两个电源供电。

（2）当一段母线发生故障，分段断路器自动将故障段切除，保证正常段母线不间断供电和不致使重要用户停电。

2、缺点：（1）当一段母线或母线隔离开关故障或检修时，该段母线的回路都要在检修期间内停电。

（2）当出线为双回路时，常使架空线路出现交叉跨越。

（3）扩建时需向两个方向扩建。

3、适用范围：（1）6-10KV配电装置出线回路数为6回及以上时。

（2）35-63KV配电装置出线回路数为4-8回时。

（3）110-220KV配电装置出线回路数为3-4回时。

三、双母线接线双母线的两组母线同时工作，并通过母线联络断路器并联运行，电源与负荷平均分配在两组母线上。

由于母线继电保护的要求，一般某一回路固定于某一组母线连接，以固定连接的方式运行。

1、优点：（1）供电可靠。

通过两组母线隔离开关的倒换操作，可以轮流检修一组母线而不致使供电中断；一组母线故障后，能迅速恢复供电；检修任一回路的母线隔离开关，只停该回路。

（2）调度灵活。

各个电源和各回路负荷可以任意分配到某一组母线上，能灵活的适应系统中各种运行方式调度和潮流变化的需要。

（3）扩建方便。

向双母线的左右任何一个方向扩建，均不影响两组母线的电源和负荷均匀分配，不会引起原有回路的停电。

电气主接线方式优缺点1、单母线接线优点：接线简单、清晰、操作方便、扩建容易；缺点：运行方式不灵活、供电可靠性差。

2、单母线分段接线单母线分段接线就是将一段母线用断路器分为两段或多段优点：母线故障或检修时缩小停电范围；缺点：当一段母线或母线隔离开关故障或检修时，必须断开该分段上的所有电源或出现，这样就减少了系统的发电量，并使该分段单回路供电的用户停电。

3、双母线接线双母线接线就是将工作线、电源线和出线通过一台断路器和两组隔离开关连接到两组(一次/二次)母线上,且两组母线都是工作线,而每一回路都可通过母线联络断路器并列运行。

优点：与单母线相比,它的优点是供电可靠性大,可以轮流检修母线而不使供电中断。

缺点：每一回路都增加了一组隔离开关,使配电装置的构架及占地面积、投资费用都相应增加;同时由于配电装置的复杂,在改变运行方式倒闸操作时容易发生误操作,且不宜实现自动化;尤其当母线故障时,须短时切除较多的电源和线路,这对特别重要的大型发电厂和变电站是不允许的。

4、双母线分段接线优点：可缩小母线故障停电范围、提高供电可靠性；缺点：保护及二次接线复杂。

5、双母线带旁路接线双母线带旁路接线就是在双母线接线的基础上,增设旁路母线。

优点：具有双母线接线的优点,当线路(主变压器)断路器检修时,仍可继续供电。

缺点：旁路的倒换操作比较复杂,增加了误操作的机会,也使保护及自动化系统复杂化,投资费用较大。

6、双母线分段带旁路接线双母线分段带旁路接线就是在双母线带旁路接线的基础上,在母线上增设分段断路器。

优点：具有双母线带旁路的优点。

缺点：投资费用较大,占用设备间隔较多。

一般采用此种接线的原则为:(1)当设备连接的进出线总数为12～16回时,在一组母线上设置分段断路器;(2)当设备连接的进出线总数为17回及以上时,在两组母线上设置分段断器。

7、3/2接线3/2断路器接线就是在每3个断路器中间送出2回回路,一般只用于500kV(或重要220kV)电网的母线主接线。

变电站主接线图（解释）变电站⼀次系统图1、单母线接线特点：只有⼀组母线，所有电源回路和出线回路，均经过必要的开关电器连接到该母线上并列运⾏。

主要优点：接线简单、清晰，所⽤电⽓设备少，操作⽅便，配电装置造价便宜。

主要缺点：适应性差，母线故障或检修，全部回路均需停电；任⼀回路断路器检修，该回路停电。

适⽤范围：单电源的发电⼚和变电所，且出线回路数少，⽤户对供电可靠性要求不⾼的场合；10kV纯⽆功补偿设备出线（电容器、电抗器）。

2、单母线分段接线特点：与单母线接线⽅法相⽐，增加了分段断路器，将母线适当分段。

当对可靠性要求不⾼时，也可利⽤分段隔离开关进⾏分段。

母线分段的数⽬，决定于电源的数⽬，容量、出线回数，运⾏要求等。

母线分段⼀般分为2－3段。

优点：母线发⽣故障时，仅故障母线段停电，缩⼩停电范围；对重要⽤户由两侧共同供电，提⾼供电可靠性；缺点：当⼀段母线故障或检修时，与该段所连的所有电源和出线均需断开，单回供电⽤户要停电；任⼀出线断路器检修，该回路要停电。

适⽤：6~10kV，出线6回以上；35~66kV，出线不超过8回时；110~220kV，出线不超过4回时。

3、单母线分段带旁路母线接线优点：增设旁路母线，增设各出线回路中相应的旁路隔离开关，解决出线断路器检修时的停电问题。

为了节省投资，可不专设旁路断路器，⽽⽤母线分段断路器兼作旁路断路器。

因为电压越⾼，断路器检修所需的时间越长，停电损失越⼤，因此旁路母线多⽤于35kV以上接线。

适⽤：6~10kV接线⼀般不设旁路母线；35~66kV，可设不专设旁路断路器的旁路母线；110kV出线6回以上，220 kV出线4回以上，宜⽤专设旁路断路器的旁路母线；出线断路器使⽤可靠性较⾼的SF6断路器时，可不设旁路母线。

4、双母线接线优点：两条母线互为备⽤，⼀条母线检修时，另⼀条母线可以继续⼯作，不会中断对⽤户的供电；任⼀母线侧隔离开关检修时，只需断开这⼀回路即可；⼯作母线故障时，所有回路能迅速切换⾄备⽤母线⽽恢复供电；可将个别回路单独接在备⽤母线上进⾏特殊⼯作或试验；因⽽可靠性⾼，运⾏⽅式灵活，便于扩建。

变电所的单母线接线详解一、单母线接线单母线接线，各电源和出线都接在同一条公共母线WB上，其供电电源在发电厂是发电机或变压器，在变电所是变压器或高压进线回路。

如下图所示。

单母线接线单母线接线的母线既可以保证电源并列工作，又能使任一条出线都可以从任一电源获得电能。

每条回路中都装有断路器和隔离开关，紧靠母线侧的隔离开关(如QSB)称作母线隔离开关，靠近线路侧的隔离开关(如QSL)称为线路隔离开关。

使用断路器和隔离开关可以方便地将电路接入母线或从母线上断开。

例如，当检修断路器QF时，可先断开QF，再拉开线路隔离开关QSL，最后拉开母线隔离开关QSB。

然后，在QF两侧挂上接地线，以保证检修人员的安全。

当QF恢复送电时，与停电顺序相反，在拆除接地线后，先合上QSB、再合QSL，最后合QF。

1、单母线接线的优点单母线接线的优点是简单、清晰、设备少、投资小、运行操作方便且有利于扩建。

隔离开关仅在检修电气设备时作隔离电源用，不作为倒闸操作设备，从而避免因用隔离开关进行大量倒闸操作而引起的误操作事故。

2、单母线接线的缺点1）母线或母线隔离开关检修时，连接在母线上的所有回路都需停止工作；2）当母线或母线隔离开关上发生短路故障或断路器靠母线侧绝缘套管损坏时，所有断路器都将自动断开，造成全部停电;3）检修任一电源或出线断路器时，该回路必须停电。

因此，这种接线只适用于小容量和用户对供电可靠性要求不高的发电厂或变电所中。

适用范围为：在6~10kV配电装置中不超过5回；在35kV配电装置中不超过3回。

为了克服以上缺点，可采用将母线分段和加旁路母线的措施。

二、单母线分段接线单母线接线当出线回路数较多时，可用断路器将母线分段，成为单母线分段接线，如下图所示。

单母线分段接线根据电源的数目和功率大小，母线可分为2~3段。

段数分得越多，故障时停电范围越小，但使用的断路器数量越多，其配电装置和运行也就越复杂，所需费用就越高。

在可靠性要求不高，或者在工程分期实施时，为了降低设备费用，也可使用一组或两组隔离开关进行分段，任一段母线故障时，将造成两段母线同时停电，在判别故障后，拉开分段隔离开关，完好段即可恢复供电。

单母线的接线形式（一）、单母线不分段结线1、单电源进线回路只有一种运行方式，结构简单、清晰，设备少，投资少，可靠性差。

一旦电源或母线故障，则造成出线回路中断供电，只可向三级负荷供电2、双电源进线回路相对可提供供电可靠性，。

若母线故障仍会使所有的负荷都停电，但由于母线故障率较低，这种结构可用于一、二级负荷供电。

双电源并列运行暗备用或热备用双电源一备一用运行明备用或冷备用电源一进一出运行中间型变电站（二）、单母线分段结线当一段母线故障时，可保证部分负荷不中断供电。

当一回电源故障时，若另一回电源有足够容量，可保证所有负荷不中断供电。

1、双电源并列运行2、双电源分列运行3、双电源一备一用运行（三）、单母线带旁路结线主结构中有两条母线，一条为主母线，一条为旁路母线。

主要用于出线回路较重要，不允许停电检修断路器的场合。

强调：双电源并列运行必须满足两个电源同期要求（即电源电压幅值、相位、频率相同），否则可能会使系统造成严重事故。

一般来讲，若两个电源不是来自于上一级变电站的同一段母线，他们满足同期要求的可能性很小。

因此这种运行方式很少使用。

在双电源供电的变电所中，安装APD可减少备用电源与工作电源的切换时间，保证供电的连续性。

1、明备用的双电源变电所中，备用电源自投装置应安装在备用电源进线断路器上，正常时由工作电源S1供电，当工作电源停电时，QF1分闸，APD使QF2断路器自动合闸，保证供电连续性。

2、暗备用的双电源变电所中，备用电源自动投入装置应安装在母线分段断路器QF3上，正常时两个电源分别供电给两端母线，当一个电源切除时，APD使QF3合闸，另一个电源向两段母线供电，保证供电连续性。

暗备用双电源明备用双电源WB2WB1QF3APD QF2S1V V V V S1QF1APD QF1QF1S2S1VVVV。

单母线接线和单母线分段接线单母线接线图1为单母线接线，其供电电源在发电厂是发电机或变压器，在变电站是变压器或高压进线回路。

母线既可保证电源并列工作，又能使任一条出线都可以从任一个电源获得电能。

各出线回路输送功率不一定相等，应尽可能使负荷均衡地分配于母线上，以减少功率在母线上的传输。

单母线接线每条回路上都装有断路器和隔离开关，紧靠母线侧的隔离开关称为母线隔离开关，靠近线路侧的称为线路隔离开关。

由于断路器具有开合电路的专用灭弧装置，可以开断或闭合负荷电流和开断短路电流，故用来作为接通或切断电路的控制电器。

隔离开关没有灭弧装置，其开合电流能力极低，只能用作设备停运后退出工作时断开电路，保证与带电部分隔离，起着隔离电压的作用。

所以，在断路器可能出现电源的一侧或两侧均应配置隔离开关，以便检修断路器时隔离电源。

若馈线的用户侧没有电源时，断路器通往用户的那一侧，可以不装设线路隔离开关，但是由于隔离开关费用不大，为了阻止雷击过电压的侵入或用户启动自备柴油发电机的误倒送电，也可以装设。

若电源是发电机，则发电机与其出口断路器之间可以不装设隔离开关，因为该断路器的检修必然是在发电机组停机状态下进行;但有时为了便于对发动机单独进行调整和试验，也可以装设隔离开关或设置可拆连接点。

高压隔离开关一般有主闸刀与接地开关，QE是线路隔离开关的接地开关，用于线路检修时替代临时安全接地线的作用，为避免发生接地开关接地状态下误合主闸刀的事故，主闸刀与接地开关之间装设有机械联锁装置。

当电压在110KV及以上时，断路器两侧的隔离开关和线路隔离开关的线路侧均应配置接地开关。

此外，对于35KV及以上的母线，在每段母线上亦应设置1~2组接地开关或接地器，以保证电气设备和母线检修时的安全。

在运行操作时，必须严格遵守下列操作顺序:在接通电路时，应先合断路器两侧的隔离开关，如对馈线WL2送电时，须先合上母线隔离开关QS21，再合线路隔离开关QS22，然后再投入断路器QF2;切断电路时，应先断开断路器QF2，再依次断开QS22和QS21。

单母线带旁路母线接线的主要特点及适
用范围
为了解决断路器检修时该线路中断供电的问题，可以装设旁路母线、旁路断路器和旁路隔离开关等。

单母线带旁路母线接线的主要优点是：
(1)检修任意一台进线断路器时，可使用旁路断路器和旁路隔离开关代替该进线断路器，可不中断该进线回路的供电。

供电方式比较灵活。

(2)在单母线分段接线方式采用旁路母线时，为了节省投资，少用断路器，可将分段断路器兼作旁路断路器。

旁路母线可与任意一段母线连接，正常运行时旁路母线不带电。

但是，在分段断路器用作旁路断路器工作时，两段母线不能并列运行。

(3)如果在分段断路器兼作旁路断路器的接线方式中，在两段母线之间装设一组隔离开关，当分段断路器作旁路断路器工作时，两段母线可以并列运行。

但此时只相当于单母线，当一段母线发生故障时，将使整个电气装置停电，必须在拉开分段隔离开关后，才能恢复非故障母线段的正常供电。

单母线带旁路母线接线的主要缺点：投资相应增加，占地面积增大；使断路器与隔离开关之间的闭锁变得复杂化，操作比较复杂。

单母线带旁路母线接线的适用范围：适用于供电可靠性要求比较高，容量比较大，进出线回路数比较多，投资比较大的情况；适用于对二、三类负荷的供电。
