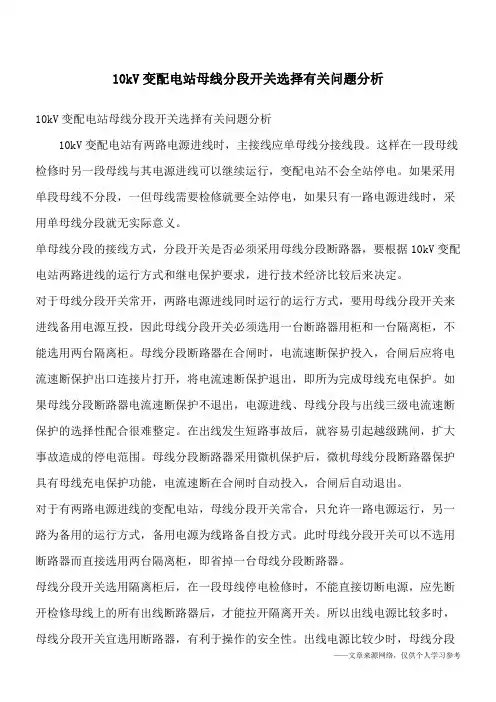

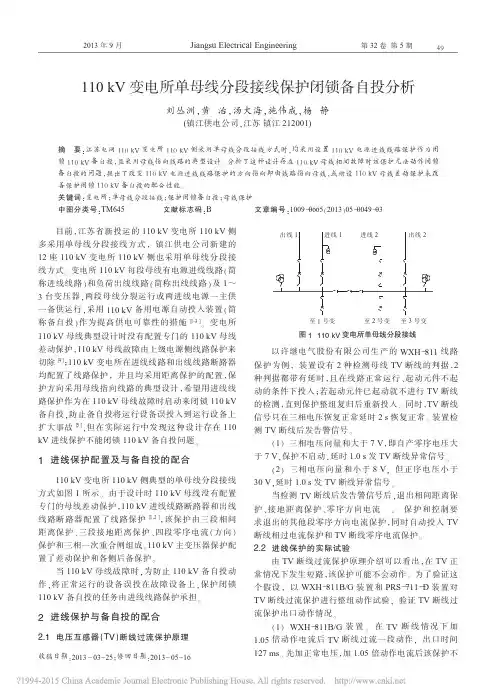

10kV变配电站母线分段开关选择有关问题分析
10kV变配电站母线分段开关选择有关问题分析
10kV变配电站有两路电源进线时，主接线应单母线分接线段。

这样在一段母线检修时另一段母线与其电源进线可以继续运行，变配电站不会全站停电。

如果采用
变配
路为备用的运行方式，备用电源为线路备自投方式。

此时母线分段开关可以不选用断路器而直接选用两台隔离柜，即省掉一台母线分段断路器。

母线分段开关选用隔离柜后，在一段母线停电检修时，不能直接切断电源，应先断开检修母线上的所有出线断路器后，才能拉开隔离开关。

所以出线电源比较多时，母线分段开关宜选用断路器，有利于操作的安全性。

出线电源比较少时，母线分段
开关选用隔离柜，可以节省投资。

母线分段开关选用断路器后，在一段一段母线检修时，可以用母线分段断路器来切断电源，有利于操作的安全性。

但母线分段断路器应有充电保护，即合闸后将电源速断保护退出，可以减少变配电站电流速断保护的配合级数。

对于有两路电源进线的变配电站，母线分段开关常分，两路电源同时运行的运行方
10kV 投比较复杂一些。

2023什么是母线-母线常见类型与特点什么是母线1、线路变电所组接线线路变压器组接线便是线路和变压器直接相连，是一种最简略的接线要领。

线路变压器组接线的好处是断路器少，接线简略，造价省。

相应220kV接纳线路变压器组，110kV宜接纳单母分段接线，正常分段断路器打开运行，对限定短路电流结果显着，较得当于110kV开环运行的网架。

但其可靠性相对较差，线路妨碍检修停运时，变压器将被迫停运，对变电所的供电负荷影响较大。

其较得当用于正常二运一备的城区中间变电所，如上海中间城区就有接纳。

2、桥形接线桥形接线接纳4个回路3台断路器和6个隔离开关，是接线制止路器数量较少。

也是投资较省的一种接线要领。

根据桥形断路器的位置又可分为内桥和外桥两种接线。

由于变压器的可靠性宏大于线路，因此中应用较多的为内桥接线。

若为了在检修断路器时不影响和变压器的正常运行，偶然在桥形外附设一组隔离开关，这就成了长期开环运行的四边形接线。

3、多角形接线多角形接线便是将断路器和隔离开关相互连接，且每一台断路器两侧都有隔离开关，由隔离开关之间送出回路。

多角形接线所用配置少，投资省，运行的机动性和可靠性较好。

正常环境下为双重连接，任何一台断路器检修都不影响送电，由于没有母线，在连接的任一部门妨碍时，对电网的运行影响都较小。

其最紧张的缺点是回路数受到限定，因为当环形接线中有一台断路器检修时就要开环运行，此时当别的回路产生妨碍就要造成两个回路停电，扩大了妨碍停电范畴，且开环运行的时间愈长，这一缺点就愈大。

环中的断路器数量越多，开环检修的机遇就越大，所一样平常只采四角(边)形接线和五角形接线，同时为了可靠性，线路和变压器接纳对角连接原则。

四边形的掩护接线比力庞大，一。

二次回路倒换操作较多。

4、单母线分段接线单母线分段接线便是将一段母线用断路器分为两段，它的好处是接线简略，投资省，操作方便;缺点是母线妨碍或检修时要造成部门回路停电。

5、母线接线双母线接线便是将事情线。

1、单母线接线（1）只有一组母线得接线,进出线并接在这组母线上。

单母线接线图见图1。

图中倒闸操作：如对馈线LI送电时，须先合上隔离开关QS2与QS3，再投人断路器QF2；如欲停止对其供电，须先断开QF2，然后再断开QS3与QS2。

即隔离开关相对于断路器而言要“先通后断”，母线隔离开关相对于线路隔离开关也要“先通后断”。

接地开关QS4就是在检修电路与设备时合上，取代安全接地线得作用。

图1 单母线接线图单母线接线优点：简单清晰、设备少、投资小、运行操作方便，且有利于扩建。

缺点：可靠性与灵活性较差。

应用：6～10kV配电装置得出线回路数不超过5回；35～63kV配电装置得出线回路数不超过3回；110～220kV配电装置得出线回路数不超过2回。

改进：单母线分段接线、单母线带旁路接线。

（2）单母线分段接线：避免单母线接线可能造成全厂停电得缺点，提高供电可靠性及灵活性。

见图2。

图2 单母线分段接线图单母线用分段断路器QF1进行分段。

两段母线同时故障得几率甚小，可以不予考虑。

在可靠性要求不高时，亦可用隔离开关分段（QS），任一段母线故障时，将造成两段母线同时停电，在判别故障后，拉开分段隔离开关，完好段即可恢复供电。

分段得数目，取决于电源得数量与容量。

段数分越多，故障时停电范围越小，但使用断路器得数量亦越多，且配电装置与运行也越复杂，通常以2～3段为宜。

这种接线方式广泛用于中、小容量发电厂得6～10kV主接线与6～220kV变电所配电装置中。

4优点：对重要用户可以从不同段引出两回馈线，由两个电源供电；当一段母线发生故障（或检修），仅停该段母线，非故障段母线仍可继续工作。

缺点：当一段母线或母线隔离开关故障或检修时，接在该段母线上得回路必须全部停电；任一回路得断路器检修时，该回路必须停止工作。

(3)单母线分段带旁路接线：检修出线断路器，不致中断该回路供电。

见图3。

图3 单母线分段带旁路接线示意图图4 分段断路器兼作旁断路器得接线图增设旁路母线W2与旁路断路器QF2。

第三章 电气主接线1．什么是电气主接线？答：由规定的各种电气设备的图形符号和连接线所组成的表示接受和分配电能的电路。

它不仅表示各种电气设备的规格、数量、连接方式和作用，而且反映了各电力回路的相互关系和运行条件，从而构成了发电厂或变电所电气部分的主体。

2．在确定电气主接线方案时应满足那些要求？答：1）保证必要的供电可靠性；2）保证电能质量；3）具有一定的灵活性和方便性；4）具有一定的经济性。

3．衡量电气主接线可靠性的标志是什么？答：1）路器检修时能否不影晌供电；2)断路器或母线故障以及母线检修时，尽量减少停运的回路数和停运时间，并要保证对重要用户的供电；3)尽量避免发电厂、变电所全部停运的可能性；4)大机组、超高压电气主接线应满足可靠性的特殊要求。

4．单母线接线、单母线分段接线、单母线带旁路母线、单母线分段带旁路接线的各自特点是什么？答： 1）单母线接线：整个配电装置中只有一组母线，所有的电源和引出线都经过相应的断路器和隔离开关连接到母线W 上。

优点：a.接线简单，投资少；b.操作方便，容易扩建缺点：a.检修母线或母线隔离开关，全厂（所）停电；b.母线或母线隔离开关故障，全厂（所）停电；c.检修出线断路器，该回路停电。

2）单母线分段接线：采用隔离开关或断路器将单母线进行分段。

优点：改进了单母线缺点中的a 和b —降低1/2；缺点：缺点c 未改进，增加了两个缺点⎩⎨⎧不能均衡扩建双回路交叉跨越 3）单母线带旁路母线：在单母线接线上加一组旁路母线和旁路断路器，每条出线通过隔离开关连接到旁路旁路母线上。

优点：同单母，且改进缺点c 。

缺点：同单母线缺点a ，b 。

4）单母线分段带旁路接线优点：同单母分段，且改进了缺点c 。

缺点：⎩⎨⎧不能均衡扩建双回路交叉跨越5．单母线分段的目的是什么？答：提高供电可靠性。

6．在电气主接线中，设置旁路设施的作用是什么？答：为使出线断路器检修时不中断该出线供电，保证供电可靠性。

变电站主接线图（解释）变电站⼀次系统图1、单母线接线特点：只有⼀组母线，所有电源回路和出线回路，均经过必要的开关电器连接到该母线上并列运⾏。

主要优点：接线简单、清晰，所⽤电⽓设备少，操作⽅便，配电装置造价便宜。

主要缺点：适应性差，母线故障或检修，全部回路均需停电；任⼀回路断路器检修，该回路停电。

适⽤范围：单电源的发电⼚和变电所，且出线回路数少，⽤户对供电可靠性要求不⾼的场合；10kV纯⽆功补偿设备出线（电容器、电抗器）。

2、单母线分段接线特点：与单母线接线⽅法相⽐，增加了分段断路器，将母线适当分段。

当对可靠性要求不⾼时，也可利⽤分段隔离开关进⾏分段。

母线分段的数⽬，决定于电源的数⽬，容量、出线回数，运⾏要求等。

母线分段⼀般分为2－3段。

优点：母线发⽣故障时，仅故障母线段停电，缩⼩停电范围；对重要⽤户由两侧共同供电，提⾼供电可靠性；缺点：当⼀段母线故障或检修时，与该段所连的所有电源和出线均需断开，单回供电⽤户要停电；任⼀出线断路器检修，该回路要停电。

适⽤：6~10kV，出线6回以上；35~66kV，出线不超过8回时；110~220kV，出线不超过4回时。

3、单母线分段带旁路母线接线优点：增设旁路母线，增设各出线回路中相应的旁路隔离开关，解决出线断路器检修时的停电问题。

为了节省投资，可不专设旁路断路器，⽽⽤母线分段断路器兼作旁路断路器。

因为电压越⾼，断路器检修所需的时间越长，停电损失越⼤，因此旁路母线多⽤于35kV以上接线。

适⽤：6~10kV接线⼀般不设旁路母线；35~66kV，可设不专设旁路断路器的旁路母线；110kV出线6回以上，220 kV出线4回以上，宜⽤专设旁路断路器的旁路母线；出线断路器使⽤可靠性较⾼的SF6断路器时，可不设旁路母线。

4、双母线接线优点：两条母线互为备⽤，⼀条母线检修时，另⼀条母线可以继续⼯作，不会中断对⽤户的供电；任⼀母线侧隔离开关检修时，只需断开这⼀回路即可；⼯作母线故障时，所有回路能迅速切换⾄备⽤母线⽽恢复供电；可将个别回路单独接在备⽤母线上进⾏特殊⼯作或试验；因⽽可靠性⾼，运⾏⽅式灵活，便于扩建。

变电所的单母线接线详解一、单母线接线单母线接线，各电源和出线都接在同一条公共母线WB上，其供电电源在发电厂是发电机或变压器，在变电所是变压器或高压进线回路。

如下图所示。

单母线接线单母线接线的母线既可以保证电源并列工作，又能使任一条出线都可以从任一电源获得电能。

每条回路中都装有断路器和隔离开关，紧靠母线侧的隔离开关(如QSB)称作母线隔离开关，靠近线路侧的隔离开关(如QSL)称为线路隔离开关。

使用断路器和隔离开关可以方便地将电路接入母线或从母线上断开。

例如，当检修断路器QF时，可先断开QF，再拉开线路隔离开关QSL，最后拉开母线隔离开关QSB。

然后，在QF两侧挂上接地线，以保证检修人员的安全。

当QF恢复送电时，与停电顺序相反，在拆除接地线后，先合上QSB、再合QSL，最后合QF。

1、单母线接线的优点单母线接线的优点是简单、清晰、设备少、投资小、运行操作方便且有利于扩建。

隔离开关仅在检修电气设备时作隔离电源用，不作为倒闸操作设备，从而避免因用隔离开关进行大量倒闸操作而引起的误操作事故。

2、单母线接线的缺点1）母线或母线隔离开关检修时，连接在母线上的所有回路都需停止工作；2）当母线或母线隔离开关上发生短路故障或断路器靠母线侧绝缘套管损坏时，所有断路器都将自动断开，造成全部停电;3）检修任一电源或出线断路器时，该回路必须停电。

因此，这种接线只适用于小容量和用户对供电可靠性要求不高的发电厂或变电所中。

适用范围为：在6~10kV配电装置中不超过5回；在35kV配电装置中不超过3回。

为了克服以上缺点，可采用将母线分段和加旁路母线的措施。

二、单母线分段接线单母线接线当出线回路数较多时，可用断路器将母线分段，成为单母线分段接线，如下图所示。

单母线分段接线根据电源的数目和功率大小，母线可分为2~3段。

段数分得越多，故障时停电范围越小，但使用的断路器数量越多，其配电装置和运行也就越复杂，所需费用就越高。

在可靠性要求不高，或者在工程分期实施时，为了降低设备费用，也可使用一组或两组隔离开关进行分段，任一段母线故障时，将造成两段母线同时停电，在判别故障后，拉开分段隔离开关，完好段即可恢复供电。
