大学生《计算机控制技术》考试复习题及答案一．单选题1.由于计算机只能接收数字量,所以在模拟量输入时需经()转换。

A.A/D转换器B.双向可控硅C.D/A转换器D.光电隔离器参考答案：A2.若系统欲将一个D/A转换器输出的模拟量参数分配至几个执行机构,需要接入()器件完成控制量的切换工作。

A.锁存器锁存B.多路开关C.A/D转换器转换?D.反多路开关参考答案：D3.在LED显示系统中,若采用共阳极显示器,则将段选模型送至()。

A.阳极B.阴极C.阴极或阳极D.先送阴极再送阳极参考答案：B4.电机控制意味着对其转向和转速的控制,微型机控制系统的作法是通()实现的。

A.改变定子的通电方向和通电占空比B.改变转子的通电方向和通电占空比C.改变定子的通电电压幅值D.改变转子的通电电压幅值参考答案：B5.RS-232-C串行总线电气特性规定逻辑“1”的电平是()。

A.0．3伏以下B.0．7伏以上C.-3伏以下D.+3伏以上参考答案：C6.采用共阴极LED多位数码管显示时,应()。

A.位选信号为低电平，段选信号为高电平B.位选信号为高电平，段选信号为低电平C.位选信号、段选信号都是高电平D.位选信号、段选信号都是低电平参考答案：A7.关于微型计算机控制技术的叙述,正确的是()。

A.微型计算机控制技术只能用于单片机系统B.任何控制系统都可以运用微型计算机控制技术C.微型计算机控制技术不能用于自动化仪表D.微型计算机控制技术可用于计算机控制系统及自动化仪表参考答案：D8.计算机监督系统(SCC)中,SCC计算机的作用是()。

A.接受测量值和管理命令并提供给DDC计算机B.按照一定的数学模型计算给定值并提供给DDC计算机C.当DDC计算机出现故障时，SCC计算机也无法工作D.SCC计算机与控制无关参考答案：B9.闭环控制系统是指()。

A.系统中各生产环首尾相接形成一个环B.输出量经反馈环节回到输入端，对空置产生影响C.系统的输出量供显示和打印D.控制量只与控制算法和给定值相关10.下列缩写表示现场可编程控制逻辑阵列的是()。

（ A 卷）一、填空题（每空1分，共20分）1、信号设备的接地电阻值不大于欧姆。

2、双机热备系统中，双机之间的通信采用通信方式。

3、计算机联锁系统中的总线一般分为三类，即、、和。

4、计算机联锁系统软件按照层次结构可分为层、层和层。

5、计算机联锁系统中联锁数据包括和两大类，其中联锁静态数据结构有和。

6、联锁机与执行层的联系方式有和两种方式。

7、TYJL-II型计算机联锁系统其联锁机双机切换有和两种控制方式。

8、TYJL－II型计算机联锁系统联锁机柜有电源、电源和驱动电源。

9、DS6-11计算机联锁系统的光隔驱动电路用于产生种状态码。

10、计算机联锁系统应具有对室外连锁设备的__________功能。

二、选择题（每小题2分，共20分）1、TYJL－TR9型联锁机采用了结构。

A、双机热备B、2乘2取2C、3取2D、其他结构2、EI32-JD电务维修机的主要功能是：A、站场状态显示B、为电务维护人员提供设备维护和管理信息C、联锁运算D、接受并向联锁机发送按钮命令3、计算机联锁为TDCS，微机监测系统等提供接口的是。

（A）上位机（B）下位机（C）采集机（D）电务维修机4、下列计算机联锁设备类型中，不属于双机热备机型的是A、TYJL－IIB、JD－1AC、DS6－11D、DS6－K5B5、计算机联锁系统联锁机的故障－安全性是指A、联锁机不发生危险侧输出的功能B、联锁机平均危险侧输出的间隔时间C. 联锁机在规定的时间和条件下完成联锁功能的故障D、联锁机不发生危险侧输出概率6、计算机联锁系统，UPS通电后，方可加负载。

A、10sB、20sC、30sD、60s7、当发生挤岔时，TYJL－II型联锁设备控制台显示为A、道岔尖短绿光带B、道岔尖短黄光带C、岔尖处闪白光D、岔尖处闪红光8、TYJL-II型计算机联锁系统驱动板每块板共有个驱动单元。

A 、 16 B、 24 C、 32 D、 489、TYJL－II型计算机联锁系统控制台屏幕上显示某信号机红色闪光表示A、信号关闭B、该信号机灯丝断丝C、未办理进路D、因故导致信号不能开放10.计算机系统中“防火墙”可以。

铁路信号计算机联锁技术介绍张肖（中铁建电气化局第三工程有限公司，保定071000）摘要：阐述计算机联锁技术的原理结构，详细说明当前我国铁路信号施工技术中广泛应用的几种计算机联锁主流技术，展望计算机联锁技术的未来发展趋势。

关键词：计算机联锁；铁路通信；信号1、概述随着微电子技术、计算机科学和现代控制理论的发展，特别是可靠性和容错技术的提高，使铁路信号联锁控制系统在经历了以机械、机电、继电等传统技术手段组成的系统后，正向今天的以微电子、计算机和现代控制技术为基础组成的系统发展。

计算机联锁首先与1978年在瑞典哥德堡投入运用，后在世界各国推广使用。

1991年11月19日，中国铁路干线上第一个计算机联锁系统在广深线红海站开通，从此我国铁路信号进入了计算机联锁时代。

计算机联锁是一种由计算机及其他电子、电磁器件组成的具有故障-安全性能的实时控制系统。

计算机联锁系统由相关硬件和软件设备组成。

硬件设备包括联锁计算机（完成联锁和显示功能）、安全检验计算机（实现检验联锁计算机的运行情况，发现故障可导向安全）、彩色监视器、微型集中操纵台、安全继电器输入输出接口柜室外、计算机联锁专用电源以及现场信号机、转辙机、轨道电路等室外设备。

软件设备是实现进路、信号机和道岔相互制约的核心部分，由两部分组成：一是参与联锁运算的车站数据库；二是进行联锁逻辑运算，完成联锁功能的运用程序。

车站数据库包括车站赋值表、车站联锁表、按钮进路表、车站显示数据等。

应用程序由多个程序模块组成，即系统管理程序、时钟中段管理程序、表示信息采集及信息处理程序、操作命令输入及分析程序、选路及转岔程序、信号开放程序、解锁程序和站场彩色监视器显示程序模块等。

计算机联锁系统的功能包括如下几点。

1）联锁逻辑运算：接收ATS或车站值班员的进路命令，运行联锁逻辑运算，实现对道岔和信号机的控制。

2）轨道电路信息处理：处理列车检测功能的输出信息，以提高列车监测信息的完整。

3）进路控制：设定、锁闭和解锁进路。

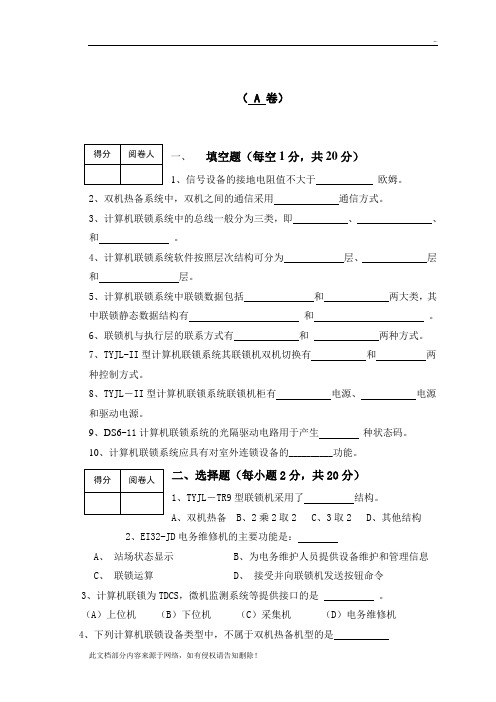

（ A 卷）一、填空题（每空1分，共20分）1、信号设备的接地电阻值不大于欧姆。

2、双机热备系统中，双机之间的通信采用通信方式。

3、计算机联锁系统中的总线一般分为三类，即、、和。

4、计算机联锁系统软件按照层次结构可分为层、层和层。

5、计算机联锁系统中联锁数据包括和两大类，其中联锁静态数据结构有和。

6、联锁机与执行层的联系方式有和两种方式。

7、TYJL-II型计算机联锁系统其联锁机双机切换有和两种控制方式。

8、TYJL－II型计算机联锁系统联锁机柜有电源、电源和驱动电源。

9、DS6-11计算机联锁系统的光隔驱动电路用于产生种状态码。

10、计算机联锁系统应具有对室外连锁设备的__________功能。

二、选择题（每小题2分，共20分）1、TYJL－TR9型联锁机采用了结构。

A、双机热备B、2乘2取2C、3取2D、其他结构2、EI32-JD电务维修机的主要功能是：A、站场状态显示B、为电务维护人员提供设备维护和管理信息C、联锁运算D、接受并向联锁机发送按钮命令3、计算机联锁为TDCS，微机监测系统等提供接口的是。

（A）上位机（B）下位机（C）采集机（D）电务维修机4、下列计算机联锁设备类型中，不属于双机热备机型的是A、TYJL－IIB、JD－1AC、DS6－11D、DS6－K5B5、计算机联锁系统联锁机的故障－安全性是指A、联锁机不发生危险侧输出的功能B、联锁机平均危险侧输出的间隔时间C. 联锁机在规定的时间和条件下完成联锁功能的故障D、联锁机不发生危险侧输出概率6、计算机联锁系统，UPS通电后，方可加负载。

A、10sB、20sC、30sD、60s7、当发生挤岔时，TYJL－II型联锁设备控制台显示为A、道岔尖短绿光带B、道岔尖短黄光带C、岔尖处闪白光D、岔尖处闪红光8、TYJL-II型计算机联锁系统驱动板每块板共有个驱动单元。

A 、 16 B、 24 C、 32 D、 489、TYJL－II型计算机联锁系统控制台屏幕上显示某信号机红色闪光表示A、信号关闭B、该信号机灯丝断丝C、未办理进路D、因故导致信号不能开放10.计算机系统中“防火墙”可以。

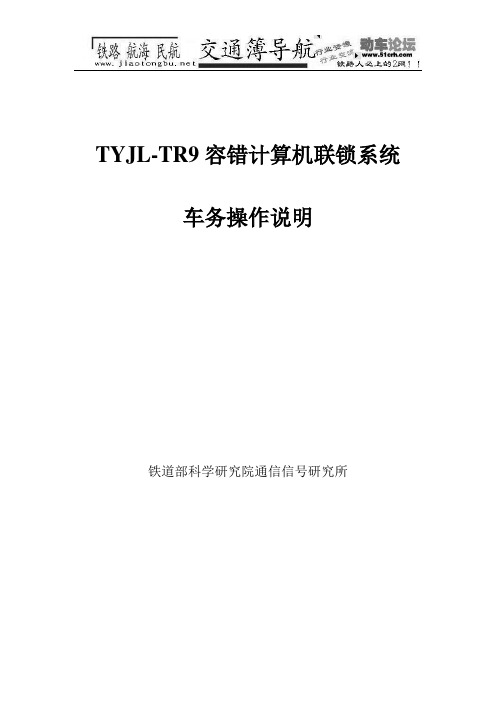

TYJL-TR9容错计算机联锁系统车务操作说明铁道部科学研究院通信信号研究所1.概述 (1)2.屏幕显示 (1)2.1区段显示 (1)2.2信号显示 (1)2.3道岔显示 (2)2.4静态图形显示 (2)2.5操作提示显示 (2)2.6系统报警 (2)2.7时间显示 (3)2.8版本显示 (3)3.操作规程 (3)3.1一般操作 (3)3.2信号操作 (4)3.3道岔操作 (5)3.4无岔区段的故障解 (5)3.5如何设置车次 (5)3.6半自动闭塞的办理 (5)3.7自动闭塞的改变方向的办理 (6)3.8机车出入库的办理 (6)3.9溜放径路的办理 (6)4.应急台使用说明 (8)4.1启用应急台 (8)4.2单操道岔 (8)4.3办理引导总锁闭、开放引导 (8)4.4取消引导总锁闭 (8)4.5停用应急台 (9)5.注意事项 (9)1.概述TYJL-TR9容错计算机联锁系统是一种新型的铁路信号自动控制系统，在保证系统安全的前提下，以最经济、最合理的技术措施提高运输效率、改善劳动条件。

TYJL-TR9容错计算机联锁系统具备办理列车、调车进路、引导进路，引导总锁，单操道岔，单锁道岔，封闭道岔，取消进路，人工解锁进路，区段故障解锁等功能。

TYJL-TR9容错计算机联锁系统采用鼠标和20”监视器相接合的控制方式，并辅助以语音报警提示。

2.屏幕显示2.1 区段显示灰色光带：表示区段为空闲解锁状态；白色光带：表示区段为空闲锁闭状态，且所在进路正常，此区段没有占用过，不能故障解锁；绿色光带：表示区段为空闲锁闭状态，且所在进路故障或此区段曾经占用过，当进路始终端解锁后可故障解锁；红色光带：表示区段为占用状态；青色光带：表示区段为“接通光带”状态；兰色光带：表示区段为正在选路还未锁闭状态；光带变细：表示区段被人工设置为轨道电路故障标记；2.2 信号显示信号显示颜色同室外信号显示颜色完全相同。

信号红色闪烁：表示信号灯丝断丝。

计算机联锁技术总复习资料判断题：对的：1、CTCS-2列控系统在出站口处闭塞电路边界附近，放置1个有源应答器和1个或多个无源应答器，组成应答器组。

（√）2、电缆地下接头处应设置电缆埋设标。

（√）4、将继电器一个线圈短路，另一个线圈接入电源使用，可以达到缓动的目的。

（√）7、当排列经由交叉渡线的一组双动道岔反位时，对与其交叉的另一组双动道岔应将其防护的定位位置。

（√）8、CTCS-2级列控系统在车站进站口或区间闭塞分区入口处设置应答器。

（√）9、道岔表示电路要求在室外联系线路混入其他电源时，保证DBJ 和FBJ不会错误吸起，电路上时通过每组道岔都设有专用的表示变压器，即采用了独立电源来实现的。

（√）10、在有两个发车方向的车站，为了保证出站信号机在亮一个绿灯时不出现闪两个绿灯的现象，要求主信号继电器ZXJ先于列车信号继电器LXJ吸起。

（√）13、6502电气集中，信号检查继电器XJJ的1-2线圈自闭电路是专作防护用的。

（√）16、向咽喉区无岔区段调车不需检查无岔区段空闲。

（√）23、对锁闭的区段应能实施区段故障解锁；列车或车列占用进路后，其运行前方区段不能实施区段故障解锁。

（√）24、电气集中进路第一次人工解锁完成后，再次排列进路，若信号仍不开放，此时解锁进路可不延时。

（√）28、当极性保持继电器按规定的正方向吸起时，与动接点闭合的接点叫定位接点。

（√）30、6502电气集中电路，重复开放信号时，被挤压的始端按钮不能自闭是因为其自闭电路中接有FKJ继电器的后接点。

（√）32、6502电气集中电路，在办理进路式引导接车时，第9网络线上QJJ和GJJ一直在吸起状态。

（√）33、6502电气集中电路中，第10网络线及区段检查继电器QJJ 自闭电路起防止列车迎面错误解锁作业。

√）37、ZP30CA型计轴设备室内的轴数显示器可以显示进入区间的列车轴数。

（√）38、FZ-CTC型分散自律调度集中系统网管工作站具有诊断报警功能。

车站与区间信号设备一、业务技能（一）填空题1.信号设备的联锁关系，必须与批准的；各种监测、监控、采样、报警电路等必须与联锁电路__________，不得影响设备正常运用。

2.ZD6系列电动转辙机为了保护电动机的安全，提高设备的可靠性，其内部联接采用了。

3.列车运行速度不超过120 km/h的非自动闭塞区段的集中联锁车站，进站预告信号机处的钢轨绝缘，宜安装在预告信号机前方处。

4.各种基础或支持物无影响强度的裂纹，安设稳固，其倾斜限度不得超过。

5.当进站及通过信号机红灯灭灯时，其前一架通过信号机应自动显示。

6.进站、通过、接近、遮断信号机正常情况下显示距离不得小于__________。

7.高柱出站、高柱进路信号机正常情况下显示距离不得小于___________。

8.同一机柱上的色灯信号机构，其安装位置应保证各灯显示方向______，两个同色灯光的颜色应。

9.信号机构的灯室之间不应_____，并不应因外光反射而造成________。

10.预告、驼峰、驼峰辅助信号机正常情况下显示距离不得小于_________。

11.ZD6—D型电动转辙机的动作电流为______，额定电压________。

12.调车、矮型出站、矮型进路、复示信号机和容许、引导信号机显示距离不得小于___________。

13.双向运行的自动闭塞区段，在同一线路上，当一个方向的通过信号机开放后，相反的信号机均须在状态。

14.进站或接车进路信号机因故障不能正常开放信号或开通非固定接车线路时，应使用_______信号。

15.当道岔区段有车占用时，该区段内的道岔_______转换。

16.向占用线路排列进路时，有关列车信号机不得开放( 除外)。

17.信号机开放后，与该进路有关的道岔应被_______，其敌对信号机______开放。

18.当外线任何一处发生断线或混线时，不能导致进路错误，道岔错误_________以及信号机错误________。

19.联锁设备必须工作可靠并符合___________原则。

TYJL-TR9容错计算机联锁系统电务维修机使用说明编号：HT/LS2001-研2-02铁道部科学研究院通信信号研究所目录1.电务维修机的功能 (1)2.一般操作 (1)3.维修专用操作说明 (2)3.1关闭系统（F9） (2)3.2图象再现（F8） (2)3.3记录查询（F7） (5)3.4手工存盘（F6） (6)3.5时钟修改（F5） (6)3.6密码修改（F2） (6)3.7维修机使用注意事项 (6)1.电务维修机的功能TYJL-TR9容错计算机联锁系统的电务维修机是为了方便电务的日常维修，对系统运行进行全面的记录，以便当故障发生时为电务提供第一手的站场记录，为电务处理故障尽可能的提供大量的信息，维修机具有以下的功能：1．实时再现站场运营情况2．车务操作的记录3．站场状态信息的记录4．报警信息的记录5．所有的记录以文件的形式存储1个月6．提供分类查询的手段检索所有的记录，并可定向查找某些记录7．记录打印的功能8．远程诊断功能（通过远程拨号将上述功能体现在远程计算机上）9．修改维修机的时钟，同时将监控机A、B的时钟修改10．修改监控机A、B的清除严重报警的密码2.一般操作把鼠标移动到站名上，当鼠标变为小手时单击其右键会弹出一菜单，菜单中各项命令的功能分别介绍如下：显示信号名称：初次操作为显示全站信号名称；再次操作为关闭全站信号名称的显示。

显示道岔名称：初次操作为显示全站道岔名称；再次操作为关闭全站道岔名称的显示。

显示道岔位置：打开或关闭显示道岔位置的小圆点。

小圆点颜色代表道岔的位置，绿色表示在定位，黄色表示在反位；接通光带：初次操作显示全站道岔开通位置的光带(青色)；再次操作为关闭全站道岔光带的显示。

清除严重报警：当系统发生可能危及安全或有安全隐患的故障时，监控机上会有“设备故障，请速联系电务维修”的报警显示。

经电务维修人员确认并恢复故障后，电务维修人员可以在维修机上用次该命令来清除严重报警，无需输入密码； 停鸣：停止语音报警。

【原创】DS6--11学习一、计算机联锁概述1、计算机联锁的发展概况。

车站联锁设备经历了从机械联锁到继电联锁的发展过程，并进行过电子联锁的试验，目前正在向计算机联锁发展。

20世纪年代中期，有些国家从设计可靠的计算机硬件入手，应用故障－安全元器件构成计算机联锁，但因价格昂贵，没有得到推广。

20世纪70年代后期，随着电子计算机尤其是微型计算机的迅速发展和推广应用，以及可靠性技术的进步，各国相继研究计算机联锁，从软件入手，采用通用计算机，通过软件冗余来实现故障－安全。

我国第一套计算机联锁设备于1984年在南京梅山铁矿地下运输线正式开通，后陆续在冶金．矿山等铁路试用。

1989年铁道科学研究院通号所研制的计算机联锁系统首先在郑州北编组站峰尾开通，这是计算机联锁系统应用于国家铁路的开始。

以后，铁科院通号所于1993年又在拉滨线平房站安装计算机联锁，通号总公司于1994年在浦口交通站安装计算机联锁，至此，我国铁路开始在铁路干线采用计算机联锁。

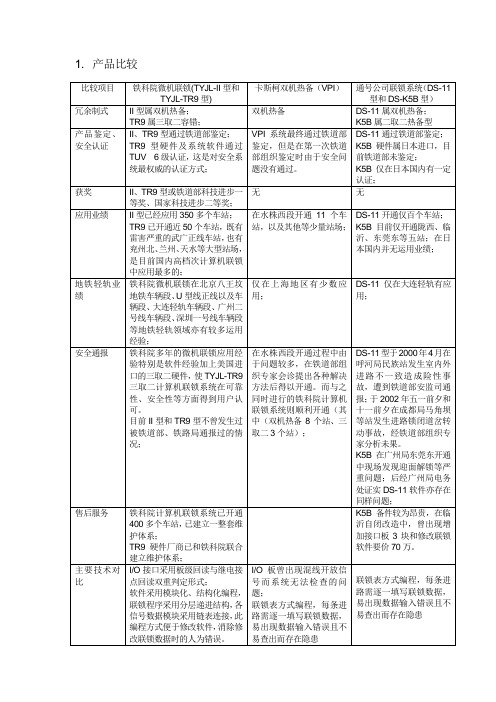

铁道科学研究院通号所研制的TYJL-Ⅱ型．TYJL-TR9型计算机联锁于1997年12月通过铁道部技术鉴定。

通号总公司研究设计院研制的DS6-11型．DS6-20型计算机联锁于1999年1月通过铁道部技术鉴定。

北方交通大学（现北京交通大学）研制的JD-1A型计算机联锁于2000年5月通过铁道部技术鉴定。

卡斯柯公司研制的VPI型计算机联锁于2000年8月通过铁道部技术鉴定。

在此过程中，还相继引进了美国．英国德国日本意大利的计算机联锁共20多个站。

由于各方面的原因，主要是不适应我国铁路运输和联锁的特点，实际运用中大多数不理想。

我国的计算机联锁发展非常迅速，现已有数百个车站安装了计算机联锁设备，有的区段已发展为成段计算机联锁。

2、什么是计算机联锁（1）以计算机为主要技术手段实现车站联锁的系统。

（2）用微型计算机和其他一些电子．继电器件组成具有“故障－安全”性能的实时控制系统。

（3）采用计算机控制并实现道岔．进路和信号机之间联锁的设备称为计算机联锁。

选择题1、在繁忙道口，有人看守的较大桥隧建筑物及可能危及行车安全的塌方地点，根据需要装设(（B）遮断信号机）。

2、ZP•Y2-18型移频自动闭塞区间电源屏应提供48 V±1 V的稳定电压，杂音电压应小于（（C）100 mV）。

3、6502电气集中，不允许两端同时向同一无岔区段调车，在电路上是通过（（B）ZJ）来实现的。

4、6502电气集中轨道停电故障后又恢复时，防止错误解锁的保护措施有（（B）2种）。

5、为防止轨道电路人工短路或绝缘破损引起的错误解锁，采用了（（B）三点检查）。

6、联锁表的编制程序一般是先填写（(A)方向栏）。

7、在有两个发车口的车站，往主要发车口发车时，为防止信号机关闭改点红灯前有先闪一下两个绿灯现象，信号机点灯电路上采用的措施是（（B）LXJ先于ZXJ落下）。

8、往中间出岔股道办理接车作业时，如果列车全部进入到发线后停车，但未进入中间道岔区段，这时要求中间道岔要（(D）延迟3 min）自动解锁。

9、到发线中岔电路中，利用（(B）CSJ）的再次吸起来控制中间道岔的解锁时机。

10、6502电气集中第12网路线接SJ第5组接点的作用是（(A）防止道岔提前解锁）。

11、在Windows计算机操作系统的菜单中，颜色暗淡的项目表示该命令（(A）暂时不能使用）。

12、进路锁闭引导接车时，其引导信号关闭的时机是（(C）车进入进路内第一个区段IAGJ ↓→YXJ↓）。

13、6502电气集中，调车信号机开放，进路处于预先锁闭，如果信号机内方轨道电路发生1s分路又恢复，则（(A）XJJ不会落下）。

14、6502电气集中，股道检查继电器GJJ在办理取消或人工解锁进路时经GJJ3-4线圈重新励磁是（（D）检查第12网路线工作正常）。

15、6502电气集中，办理人工解锁进路时，QJ与XJJ动作程序为（(C) QJ较XJJ先吸起，后落下）。

16、在计算机办公软件Microsoft Office Word中，设定打印纸张大小时，应当使用的命令是（(D)文件菜单中的“页面设置”命令）。
