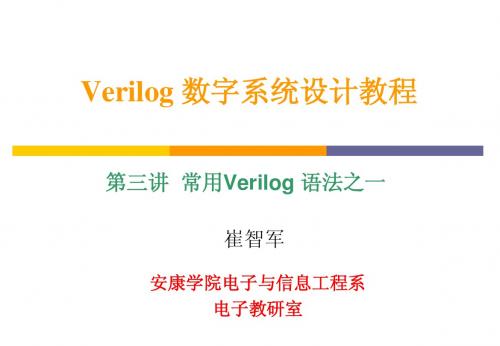

第三讲_VERILOG语言(1)

  • 格式：ppt
  • 大小：477.50 KB
  • 文档页数：71

下载文档原格式

  / 71

合集下载

verilog教程

verilog教程

verilog教程Verilog是一种硬件描述语言（HDL），用于描述数字系统的行为和结构。

它是一种流行的HDL，广泛用于硬件设计和验证领域。

本教程将介绍Verilog的基本概念和语法，以帮助初学者入门。

一、Verilog的基本概念1.1 什么是VerilogVerilog是一种描述数字系统的语言，它可以用来描述硬件电路、验证设计的正确性以及进行电路仿真。

1.2 Verilog的应用领域Verilog广泛应用于硬件设计和验证领域，包括用于开发ASIC（应用特定集成电路）、FPGA（现场可编程门阵列）以及其他数字系统的设计。

1.3 Verilog的版本Verilog有多个版本，包括Verilog-1995、Verilog-2001以及最新的Verilog-2005、这些版本之间有一些语法和功能上的差异。

二、Verilog的语法结构2.1模块和端口在Verilog中，所有的电路描述都是由模块（module）组成的。

模块是电路的基本组成单元，可以看作是一个黑盒子，它接受一些输入，产生一些输出。

2.2信号声明在Verilog中，我们需要声明所有的输入和输出信号。

可以使用`input`和`output`关键字来声明这些信号。

2.3电路实现Verilog允许使用多种语句和结构来描述电路的行为和结构。

这些语句包括顺序语句、条件语句、循环语句以及层次结构。

2.4实例化模块在一个模块中，我们可以实例化其他的模块。

这样可以将一个大的电路拆分成多个小的模块，方便编写和测试。

三、Verilog的仿真和验证3.1静态验证Verilog语言本身提供了很多语法和语义层面的验证功能，对于语法和类型错误会有相应的提示。

3.2激励设计在进行电路验证时，我们需要为输入信号提供激励。

Verilog提供了一种称为`testbench`的特殊模块，用于生成输入信号并将其应用到待验证的电路中。

3.3波形仿真在Verilog中，我们可以使用仿真器来模拟电路的行为，并生成波形图来验证电路是否按预期工作。

HDL

HDL

安康学院 电子与信息工程系电子教研室
3.1 模块的结构
功能定义
模块中最重要的部分是逻辑功能定义部分。 模块中最重要的部分是逻辑功能定义部分。有三种方法可在 模块中产生逻辑。 模块中产生逻辑。 - 用 assign 语句（数据流描述）： assign a = b & c ; - 用实例元件（结构化描述）： and2 and_inst ( q, a, b); - 用 “always” 块（行为描述）： always” always @ (posedge clk or posedge clr) begin if (clr) q<= 0; else if (en) q<= d; end
安康学院 电子与信息工程系电子教研室
3.2 数据类型及其常量及变量
二． reg型 reg型
寄存器是数据储存单元的抽象。 寄存器是数据储存单元的抽象。寄存器数据类型的关键字是 reg。 reg类型数据的默认初始值为不定值x。 reg。 reg类型数据的默认初始值为不定值x 类型数据的默认初始值为不定值 reg型数据常用来表示用于 always”模块内的指定信号 型数据常用来表示用于“ 模块内的指定信号， reg型数据常用来表示用于“always 模块内的指定信号，常 代 表触发器。 always”块内被赋值的每一个信号都必须定义成 表触发器。在“always 块内被赋值的每一个信号都必须定义成 reg型 reg型。 reg型数据的格式如下 型数据的格式如下： reg型数据的格式如下： [n数据名1,数据名2, 1,数据名2,… 数据名i; 数据名i; reg [n-1:0] 数据名1,数据名2, 或 数据名1,数据名2, 1,数据名2,… 数据名i; 数据名i; reg [n:1] 数据名1,数据名2,

第三讲 verilog的基本语法

第三讲 verilog的基本语法

TOP HA
18
参数值的模块引用
module TOP3(NewA,NewB,NewS,NewC); input NewA, NewB; output NewS,NewC; HA #(5,2) Ha1 (NewA, NewB, NewS, NewC);
//第1个值5赋给参数AND_DELAY，该参数在模块HA中说明。 //第2个值2赋给参数XOR_DELAY，该参数在模块HA中说明。
asiccenterarnoldshi在过程块alwaysinitial中对变量赋值时忘了把它定义为寄存器类型reg或已把它定义为连接类型了wire把实例的输出连接出去时把它定义为寄存器类型把模块的输入信号定义为寄存器类型
TJIC
第三章 verilog的基本语 verilog的基本语 法
天津大学电子科学与技术系史再峰 shizaifeng@
连续赋制语句用于把值赋给线网型变量(不能为寄 存器型变量赋值) 语句形式为：assign A = B & C;
连续赋值语句在什么时候执行呢? 只要在右端表达式 的操作数上有事件(事件为值的变化)发生时，表达式 即被计算；如果结果值有变化，新结果就赋给左边的 线网。
28
连续赋值的目标类型
标量线网 向量线网 向量的常数型位选择 ,
endmodule
19
课堂练习课堂练习-参数传递
假定一个模块为BK,内部 两个参数P1，P2；另外一 个模块为HA,内部参数P3， P4 其在TOP模块中实例化调 用的名称分别为U1， U2 请尝试在top模块中用两种 不同的方法改变其参数值 p1-p4分别为1,2,3,4
TOP U2 U1
20
二、变 量
24
补充： 补充：CMOS NOR

verillog语法

verillog语法

verillog语法
Verilog是一种硬件描述语言，用于描述数字电路和系统。

以下是Verilog 的基本语法：
1. 注释：Verilog中的注释以“//”开头，一直延续到该行的末尾。

另外，多行注释以“/”开始，以“/”结束。

2. 数字表达方式：在Verilog中，数字的表示方式可以是十进制、八进制或二进制。

例如，8'b表示一个8位的二进制数。

3. 数据类型：Verilog中有四种数据类型，分别是wire（线网型）、reg （寄存器型）、integer（整数型）和parameter（参数型）。

其中，wire 类型用于表示物理连线，reg类型表示数据存储单元。

4. 模块：Verilog中的模块是电路的基本单元，由输入、输出和内部信号组成。

模块的端口用于连接外部信号，内部信号用于描述电路的行为。

5. 语句：Verilog中的语句可以分为赋值语句、控制语句和过程语句。

赋值语句用于给变量赋值，控制语句用于控制流程，过程语句用于描述电路的行为。

6. 任务和函数：Verilog中的任务和函数用于实现特定的功能。

任务和函数的使用可以减少代码的重复，提高代码的可维护性。

7. 系统任务和系统函数：系统任务和系统函数是Verilog提供的用于实现特定系统级功能的任务和函数。

例如，$display系统任务用于在仿真时显示信息。

以上是Verilog的基本语法，当然还有更多的语法和概念需要学习和掌握。

建议查阅相关的Verilog教程或书籍，以深入了解Verilog的语法和用法。

verilog 语法

verilog 语法

verilog 语法Verilog语法是用于描述硬件系统以及用于仿真、综合、布线的硬件描述语言。

它是一种表示电路的基本语言，可以帮助设计者为数字系统创建设计。

它可以让设计者更容易地建模、仿真和实现逻辑和时序行为。

Verilog法是一个强大的硬件描述语言，可以用来描述复杂的多端口与单端口系统及其仿真，综合，布线。

Verilog法总的来说分为三类：指令，模块和结构。

Verilog令用于描述设计者的文本描述，例如变量定义，函数定义等等。

Verilog 模块是一种组织设计的抽象机制，用于描述数字或模拟的系统的组件。

Verilog模块可以嵌套，以实现更细粒度的控制和抽象。

Verilog结构是 Verilog言中最简单的方法，用于描述硬件结构，它可以定义复杂的逻辑，采用状态机表示，以及定义复杂的总线系统等。

Verilog法可以用来为数字系统创建设计。

Verilog语法具有以下优势：它可以描述复杂的模块，减少设计的复杂性；它可以用于描述复杂的总线系统；它有结构性的语言，可以实现模块的嵌套；它可以把复杂的硬件系统描述成简单的硬件结构；它还可以实现硬件的抽象描述，有利于在硬件系统中实现设计的重用，增加了设计效率等。

此外，Verilog法还可以支持设计验证、仿真、综合和布线。

它可以帮助设计者验证和确认系统设计的正确性。

它有强大的模拟能力，可以用于模拟系统的行为。

它还可以帮助设计者综合和布线，使系统能够在物理层面实现完美的行为。

因此，Verilog法是一种特殊的硬件描述语言，它有助于缩短系统设计和实现的时间，可以有效减少设计和维护系统时的工作。

它可以有效地帮助设计者描述系统，并能够实现最佳的性能，以及快速地验证和实现系统设计。

常用Verilog语法

常用Verilog语法

module block; parameter p=0; endmodule
module annotate; defparam test.t.b1.p=2, test.t.b2.p=3; endmodule
3.2.2 变量
变量即在程序运行过程中其值可以改变 的量。
网络数据类型表示结构实体（如门） 之间的物理连接。网络类型的变量不能 储存值，而且它必须受到驱动器（门或 连续赋值语句，assign）的驱动。如果 没有驱动器连接到网络类型的变量上， 则该变量就是高阻的，即其值为z。常用 的网络数据类型包括wire型和tri型。如果 wire型和tri型变量没有定义逻辑强度 （logicstrength），在多驱动源的情况下， 逻辑值会发生冲突，从而产生不确定值。 下表是wire型和tri型变量的真值表。
rega =0； //合法赋值语句 mema =0； //非法赋值语句
如果想对memory中的存储单元进行读写 操作，必须指定该单元在存储器中的地址， 如下： mema[3] =0； //给memory中的第3个存储 单元赋值为0。
3.3 运算符及表达式
Verilog HDL语言的运算符范围很广， 按功能可以分为以下几类：
8‘b10101100 //位宽为8的数的二进制 表示，‘b表示二进制。 8‘ha2 //位宽为8的数的十六进制表示， ‘h表示十六进制。
2 、 x和 z值 x代表不定值，z代表高阻值。Z还有 一种表达方式可以写作“？”。 3、负数
一个数字可以被定义为负数，只需 在位宽表达式前加一个减号，减号必须 写在数字定义表达式的最前面。注意， 减号不可以放在位宽和进制之间，也不 可以放在进制和具体的数之间。如： -8‘d5 //这个表达式代表5的补数（用8 位二进制表示）； 8’d-5 //非法格式

Verilog-HDL讲座 第三讲 Verilog-HDL的基本概念

Verilog-HDL讲座第三讲 Verilog-HDL的基本概念
常晓明
【期刊名称】《今日电子》
【年(卷),期】2003(000)010
【摘要】@@ 3.1与门的描述rn我们通过最简单的例子来认识一下Verilog-HDL 的基本用法.
【总页数】4页(P54-57)
【作者】常晓明
【作者单位】太原理工大学
【正文语种】中文
【中图分类】TN7
【相关文献】
1.Verilog-HDL讲座第二讲构筑Verilog-HDL学习所需要的环境 [J], 常晓明
2.基于Verilog-HDL的RISC/DSP微处理器IP核的设计 [J], 陈芙蓉;张向文;曹梅双
3.Verilog-HDL讲座第六讲用Verilog-HDL做CPLD设计目标板的设计和下载软件的使用 [J], 李媛媛;常晓明
4.Verilog-HDL讲座第四讲 Verilog-HDL仿真软件的基本操作 [J], 常晓明
5.Verilog-HDL讲座第五讲典型基本逻辑路的Verilog-HDL描述 [J], 常晓明;李媛媛
因版权原因，仅展示原文概要，查看原文内容请购买。

verilog(1)


Z or z
High Impedance
0、1代表常见的布尔状态或者电平的状态 X常用于仿真中表示发生冲突或者错误，也可用于表示“don’t care” Z代表电路中的高阻状态 0、1、Z状态存在于真实的电路当中
9
常量
整数型：
8’b0100_1011
实数：1.34，1.3e2（130） 字符串：“FourValue”
基于名字
7
语法规范与注释
标志符由数字、字母、符号($)和下划线构成，但
是必须以字母或者下划线作为首字符 标志符区分大小写 语句遵循自由格式，可以每一条语句占用一行或者 多条语句共用一行 基本语句以“；”结束 注释有两种形式“//”和“/* */”
//单行注释 /* 多行注释 可以单行也可以跨行 */
有关Verilog的 全部权利都移交 OVI Cadence购买 Verilog版权 Verilog XL 诞生 1980 s
,
1990
Verilog IEEE1364-2001 标准发布
1987 1989 Synopsys公 司支持 Verilog输入
4
Verilog is a HDL
软件编程语言最终被转换为机器指令，可以在一台
– ABEL、ISPS、VHDL、Verilog、SystemC、SystemVerilog ……
3
Verilog语言的发展历史
“Verilog”= “Verification” + “Logic”
Verilog IEEE1364-2005 标准发布 使用模拟和数字 的Verilog 标准 发布 1995 1999 Verilog IEEE1364-1995 标准发布 Verilog HDL 公开发表 2001 2005 并入 SystemVerilog 标准IEEE 1800 2009

verilog语句讲解

Verilog语句讲解一、Verilog语言简介1.1 什么是Verilog语言Verilog是一种硬件描述语言（HDL），用于描述数字电路和系统的行为和结构。

它是一种高级语言，可以用于设计和验证各种电子系统，从简单的门电路到复杂的处理器和系统芯片。

1.2 Verilog语言的特点•面向事件的建模：Verilog可以描述数字电路中的事件和信号变化，使得设计者可以更好地理解和建模系统的行为。

•层次化建模：Verilog允许设计者使用模块化的方式组织代码，从而实现对复杂系统的分层描述。

•并发性支持：Verilog支持并发执行，可以同时执行多个操作，从而提高了系统的性能和效率。

•灵活性：Verilog可以描述各种类型的电路和系统，包括数字逻辑电路、时序电路、存储器和通信接口等。

二、Verilog语句的基本结构2.1 模块定义语句在Verilog中，一个模块是由输入、输出和内部逻辑组成的。

模块定义语句用于定义一个模块的接口和行为。

module module_name(input_list, output_list);// 内部逻辑endmodule•module_name：模块的名称，用于在其他模块中引用该模块。

•input_list：输入端口列表，用于定义模块的输入信号。

•output_list：输出端口列表，用于定义模块的输出信号。

2.2 信号定义语句Verilog中使用信号来表示数据和控制信号。

信号定义语句用于定义信号的类型和宽度。

reg [width-1:0] signal_name;•reg：表示信号的类型为寄存器，可以存储数据。

•[width-1:0]：表示信号的位宽，从高位到低位。

•signal_name：信号的名称，用于在模块内部引用该信号。

2.3 时钟信号定义语句在时序电路中，时钟信号是非常重要的。

Verilog中使用时钟信号来同步和控制电路的操作。

input wire clk;•input wire：表示时钟信号是一个输入信号。

verilog语法基础

verilog语法基础Verilog语法基础Verilog是一种硬件描述语言(HDL)，用于描述数字电路和系统。

它是一种基于事件的语言，能够描述电路的结构和行为。

本文将介绍Verilog语法的基础知识，包括模块、端口、信号、赋值和运算等。

一、模块(Module)在Verilog中，模块是描述电路的基本单元。

一个模块可以包含多个端口和信号，并定义了电路的功能和结构。

模块的定义使用关键字module，后跟模块的名称和端口列表。

二、端口(Port)Verilog中的端口是模块与外部环境进行通信的接口。

端口可以是输入端口、输出端口或双向端口。

输入端口用于接收外部信号，输出端口用于输出信号至外部，而双向端口则可同时进行输入和输出。

端口的定义使用关键字input、output或inout，后跟端口的类型和名称。

三、信号(Signal)Verilog中的信号用于在模块内部传递和存储数据。

信号可以是寄存器类型或线网类型。

寄存器类型信号用于存储数据，线网类型信号用于传递数据。

信号的定义使用关键字reg或wire，后跟信号的宽度和名称。

四、赋值(Assignment)在Verilog中，使用赋值语句将值分配给信号或变量。

赋值语句可以是阻塞式赋值或非阻塞式赋值。

阻塞式赋值使用等号(=)将右侧的值赋给左侧的信号，而非阻塞式赋值使用双等号(<=)进行赋值。

赋值语句的左侧可以是信号或变量，右侧可以是常数、信号、变量或表达式。

五、运算(Operator)Verilog中支持多种运算，包括算术运算、逻辑运算、位运算和比较运算等。

算术运算包括加法、减法、乘法和除法等；逻辑运算包括与、或、非和异或等；位运算包括位与、位或、位非和位异或等；比较运算包括等于、不等于、大于、小于等。

运算符可以用于常数、信号、变量或表达式之间的运算。

六、条件语句(Conditional Statement)Verilog中的条件语句用于根据条件选择执行不同的操作。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
根据对被调用的低层模块与上层模块的连接端口的描述 方式 ,有两种实例化方法 : （1）按端口顺序连接: 低层模块定义时声明的端口顺序 与上层模块相应的连接端口顺序保持一致。 格式：模块名 例化名（PORT_1，„,PORT_N）; （2）按端口名称连接，被调用的低层模块和上层模块 是通过端口名称进行连接的。 格式：模块名 例化名 （.port_1(PORT_1)，...,port_n(PORT_N));
2014-6-11
2. I/O端口声明
所有声明的端口都必须说明其端口类型、位宽等 信息 。 端口类型有三类 输入端口 格式：input [width-1:0] 端口名1„ ; 输出端口 格式：output [width-1:0] 端口名1，„; 输入/输出端口 格式：inout [width-1:0] 端口名1，„;
2014-6-11
3.1 硬件描述语言概述
1985年，Gateway Design Automation公司为其仿真器产品开
发了Verilog语言。 1989年，Cadence收购Gateway公司，并继续推广Verilog语言 和仿真器。 1995年公布了IEEE 1364-1995 Verilog标准
Verilog HDL在此层次上，描述 系统中数据在不同模块之间的传输 必要的操作
2014-6-11
行为级或算法级
2014-6-11
寄存器传输级
通过描述模块内部状态转移的情况来表征 该逻辑单元的功能，设计者关注数据的处 理及其如何在线网上，寄存器间的传递。
Verilog HDL在此层次上： 描述系统中的数据流和功能模块之间和 内部的控制信号 按照定义的时钟周期建立模型
第3章
Verilog硬件描述语言（一）
2014-6-11
为什么要采用硬件描述语言（HDL）
随着电子系统设计复杂性的提高，可利用
HDL在抽象层次对复杂系统进行有效的描述。
HDL描述结果易于通过EDA工具完成工艺无关的
设计，有利于保证设计正确性和对设计进行管理
便于对设计进行管理、归档和重用 易于对设计进行修改，以探索不同的设计可能性 便于提高设计的效率
2014-6-11
3.2.2 模块的实例化
例3-9 ：通过调用半加器模块、或门模块来实现一位全加器。 1）电路板的元件装配与Verilog模块例化进行类比
2014-6-11
3.2.2 模块的实例化
如果采用第一种按模块端口顺序连接的方法例化 模块则全加器写成 （练习） module fulladder(a,b,co_in,co_out,s); ……. //调用半加器模块两次，例化名分别为u1,u2 halfadder u1(a,b, co_temp1, s_temp); halfadder u2(s_temp,co_in, co_temp2, s); //调用两输入与门，例化名为u3 and2 u3(co_temp1,co_temp2,co_out); endmodule
module halfadder(A,B,CO,S); input A,B; output S,CO; wire S,CO; assign S = A ^B; assign CO= A & B; endmodule 从中，看出Verilog HDL怎样 的结构特点？
程序位于关键字module和endmodule 之间 每个模块必须有一个模块名进行标识 模块有输入，输出端口说明，有模块功能 描述
2014-6-11
3.2.1 模块结构分析
例3-1：设计一个半加器 1）功能分析，真值表：
输入信号：
A、 B 是输入的 1bit数据
输出信号：
S：相加的和 CO= A & B S = A XOR B
2014-6-11
CO：向高位的进 位
3.2.1 模块结构分析
2）半加器的Verilog HDL描述
2014-6-11
Verilog在VLSI设计过程中的位置
系统描述
数字电路设计 者用Verilog HDL来描述自 己的设计思想， 然后利用EDA 工具进行仿真， 综合，最终用 ASIC或FPGA 实现其功能
功能设计 X=(AB*CD)+(A+D)+(AD+C)
逻辑设计
电路设计
物理设计
设计验证
芯片制造
2014-6-11
门级
2014-6-11
开关级
这是Verilog 语言支持的最低抽象层次，通过描 述器件中的晶体管，存储节点及其它们的互联来 设计模块 。
一般来说，设计的抽象程度越高，设计的灵活性就 越好，和工艺的无关性就越高，随着抽象程度降低， 设计的灵活性和工艺的无关性变差，可移植性变差。
2014-6-11
4 模块功能说明
常有四类方法可以选用以完成模块逻辑功能的表述 1）用连续赋值语句“assign”进行数据流建模 assign a = b & c； 2）对已定义好的元件进行调用： halfadder u1(a,b,s,co);
2014-6-11
4 模块功能说明
用结构说明语句“always”、“initial” 进行 行为级描述： always @ (posedge clk) begin Q <= d; end
2014-6-11
硬件描述语言特点
功能的灵活性 支持从开关级，门级，RTL，行为级等不同抽 象层次对电路进行描述。 支持不同抽象层次描述的电路组合为一个电路 模型。 支持元件库、功能模块的可重用设计。 HDL支持高层次的设计抽象，适用于复杂数字电 路系统设计。 HDL设计可不依赖厂商和器件，可移植性好。
2014-6-11
Verilog与VHDL
目前，设计者使用Verilog和VHDL的情况
美国：Verilog: 60%, VHDL: 40% 台湾：Verilog: 50%, VHDL: 50%
2014-6-11
Verilog 与 VHDL
两者的区别：
VHDL侧重于系统级描述，从而更多的为系统 级设计人员所采用 Verilog侧重于电路级描述，从而更多的为电路 级设计人员所采用
2014-6-11
3.1.2 层次化设计
系统任务 顶层模块 逐 层 分 解 第二层分解 模 块 1 模 块 2 模 块 3 第一层分解 „ 模块 N-1
模块A
模块B
模块N
模 块 1
模 块 2
„
2014-6-11
3.2 Verilog HDL描述的四个层次的电路模型 行为级或算法级 是Verilog HDL支持的最高抽象级别，侧 重关注算法的实现，不关心硬件电路的实 现。
2014-6-11
3.2.2 模块的实例化
子模块： module dff2(clk,d,q); input clk,d; output q; reg q; always @(posedge clk) q<=d; endmodule 顶层模块： module top(A,CLK,C,B); input A,CLK; output C,B; wire s1,s2; assign s2 = s1 & A; dff2 U1(CLK,A,s1); dff2 U2(CLK,s2,C); dff2 U3(CLK,s1,B); endmodule
function max(a,b)//定义一个函数max，求出a,b两数的最大值 „ endfunction //函数的调用，将data_1,data_2的最大值赋给c assign c = max(data_1,data_2);
2014-6-11
5. 模块结尾 在每个模块的末尾用endmodule结束，其后 不加分号。
2014-6-11
2. I/O端口声明
例： input[7:0] data_in; output S,CO; inout[15:0] data_1,data_2;
2014-6-11
3 数据类型说明
输出端口的信号，模块内部信号需要数据类型说明。 常用两类数据类型，线网类型(关键词：wire)寄存 器类型（关键词:reg ）。 线网类型（net type）,表示元件间的物理连线。它 的值由驱动元件的值决定。如果没有驱动元件连接 到线网，线网的缺省值为高阻值z。 寄存器类型（register type),表示一个抽象的数据 存储单元，它只能在always语句和initial语句中被 赋值。寄存器类型变量的缺省值为不确定值x。
initial //产生信号a,b的波形 begin a<= 0; b<= 0; #10 begin a<= 1; b<=0; end end
2014-6-11
4 模块功能说明
用结构说明语句、“task”和“function”进行 行为级描述：
task writeburst;//定义一个任务writebrust input [7:0] wdata; „ endtask „ writeburst(123);//调用任务
模块中的每一条语句都以分号（;）结束， 但endmodule后不加分号
2014-6-11
3.2.1 模块结构分析
模块（module）是Verilog HDL设计的基本 功能单元。模块可以是： 一个元件 多个低层次模块的组合
2014-6-11
3.2.1 模块结构分析
表3.2 Verilog HDL模块结构
2014-6-11
3.2.2 模块的实例化
如果没有co_i按模块端口名称连接）：
练习： halfadder u2(.A(s_temp),.CO(co_temp2),.S(s)); 或：halfadder u2(.A(s_temp),.B(),.CO(co_temp2),.S(s));
