中国数字电视地面广播标准DMB-TH简介
郭育扬;彭泽安
【期刊名称】《中国标准导报》
【年(卷),期】2008(000)005
【摘要】2006年8月30日，国家标准化管理委员会发布公告，中国数字电视地面广播传输系统标准GB 20600-2006《数字电视地面广播传输系统帧结构、信道编码和调制》，于2006年8月18日正式批准成为强制性国家标准，2007年8月1日起实施。
这个被业界称为DMB—TH的标准将为强制性国家标准，目前国内已经使用欧洲方案（DVB—T）、清华方案（DMB—T）和上海交大方案（ADTB—T）的地区必须在一年内转换成新的DMB-TH标准，长达5年之久的数字电视地面传输标准之争由此告一段落。
所以，DMB—TH是从国标的众多调制模式和应用功能中优选出来的技术实现体系，是一套可以独立运行的可扩展技术方案。
【总页数】2页(P8-9)
【作者】郭育扬;彭泽安
【作者单位】中央广播电视塔;中央广播电视塔
【正文语种】中文
【中图分类】TN949.197
【相关文献】
1.浅析数字电视地面广播国家标准DMB-TH及其应用前景 [J], 郝海兵;张宗橙
2.浅析数字电视地面广播国家标准DMB-TH及其应用前景 [J], 郝海兵
3.先声夺人!ADI与凌讯科技欢喜敲响DMB-TH开幕锣业界首款符合中国数字电视地面广播标准的接收机出炉 [J], 任苙萍
4.先声夺人!ADI与凌讯科技欢喜敲响DMB-TH开幕锣——业界首款符合中国数字电视地面广播标准的接收机出炉 [J], 任苙萍
5.DMB-TH成中国数字电视地面广播标准ADI携手凌讯科技先发制人 [J], 宫丽华因版权原因，仅展示原文概要，查看原文内容请购买。

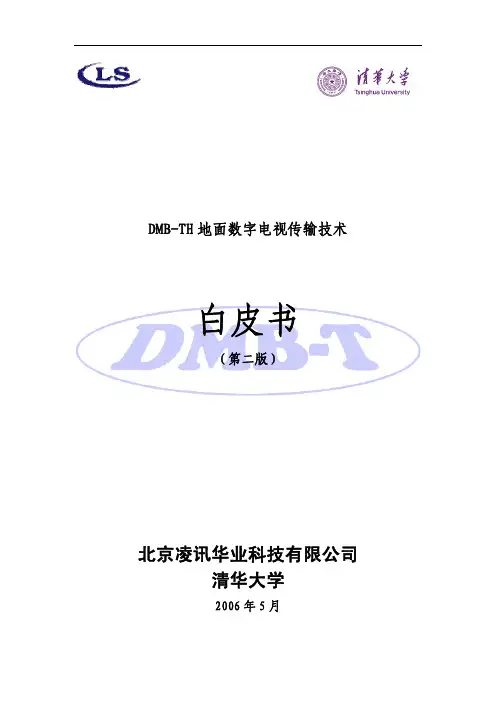

DMB-TH地面数字电视传输技术白皮书（第二版）北京凌讯华业科技有限公司清华大学2006年5月前言经过多年坚持不懈的研究和发展，世界各国在地面数字电视广播（DTTB：Digital Television Terrestrial Broadcasting）技术领域取得了很多的成果，目前已经提出了三个地面数字电视标准：欧洲的DVB-T，美国的ATSC，日本的ISDB-T，并且都达到实用阶段，许多国家和地区都在选择自己的 DTTB 系统。
但随着技术的发展和研究的不断深入，人们逐渐认识到在移动接收、频谱效率、单频网、干扰、系统的灵活性等方面，上述三个系统各有相应的优缺点。
清华大学和北京凌讯华业科技有限公司针对上述目前世界上三个地面数字电视系统存在的问题，提出了一种新颖的、适合我国国情的地面数字电视传输方案，和美国、欧洲的地面标准相对应，称为DMB-T（Terrestrial Digital Multimedia Broadcasting）技术。
清华大学在配合国家数字电视联合工作组的基础上，融合继DMB-T技术之后的最新研究成果，形成了国家地面数字电视标准融合方案，考虑到该方案支持未来的手持、便携设备接收，称为DMB-TH（Terrestrial Digital Multimedia TV/Handle Broadcasting）。
DMB-TH在继承原有系统优点的基础上，覆盖范围、抗干扰能力、接收性能、系统稳定性等方面比原有DMB-T技术有明显提高。
DMB-TH技术的核心采用了mQAM/QPSK 的时域同步正交频分复用（TDS－OFDM：Time Domain Synchronous－Orthogonal Frequency Division Multiplexing）调制技术，使用了最新的LDPC 前向纠错编码技术，因而可以更加可靠地支持更多的无线多媒体业务。
本文件针对常见的问题，旨在说明DMB-TH的技术特点、应用服务、单频网技术等，以及符合协议的相关设备，包括运营建设过程中需要注意的一些问题。

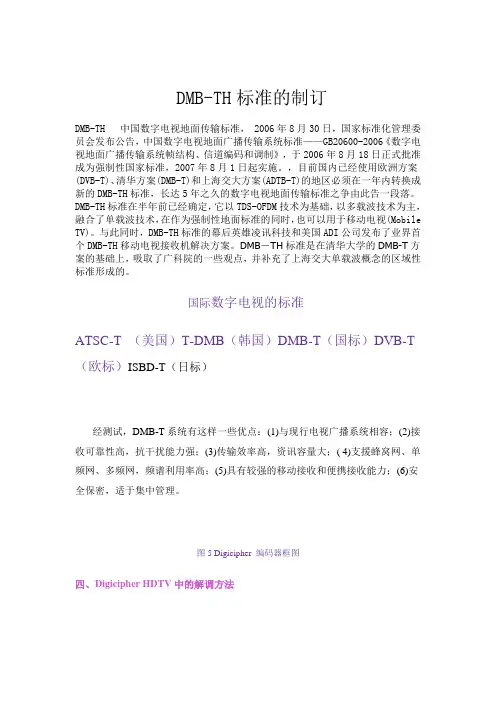

DMB-TH标准的制订DMB-TH 中国数字电视地面传输标准， 2006年8月30日，国家标准化管理委员会发布公告，中国数字电视地面广播传输系统标准——GB20600-2006《数字电视地面广播传输系统帧结构、信道编码和调制》，于2006年8月18日正式批准成为强制性国家标准，2007年8月1日起实施。
，目前国内已经使用欧洲方案(DVB-T)、清华方案(DMB-T)和上海交大方案(ADTB-T)的地区必须在一年内转换成新的DMB-TH标准，长达5年之久的数字电视地面传输标准之争由此告一段落。
DMB-TH标准在半年前已经确定，它以TDS-OFDM技术为基础，以多载波技术为主，融合了单载波技术，在作为强制性地面标准的同时，也可以用于移动电视(Mobile TV)。
与此同时，DMB-TH标准的幕后英雄凌讯科技和美国ADI公司发布了业界首个DMB-TH移动电视接收机解决方案。
DMB－TH标准是在清华大学的DMB-T方案的基础上，吸取了广科院的一些观点，并补充了上海交大单载波概念的区域性标准形成的。
国际数字电视的标准ATSC-T （美国）T-DMB（韩国）DMB-T（国标）DVB-T （欧标）ISBD-T（日标）经测试，DMB-T系统有这样一些优点：(1)与现行电视广播系统相容；(2)接收可靠性高，抗干扰能力强；(3)传输效率高，资讯容量大；( 4)支援蜂窝网、单频网、多频网，频谱利用率高；(5)具有较强的移动接收和便携接收能力；(6)安全保密，适于集中管理。
图5 Digicipher 编码器框图四、Digicipher HDTV中的解调方法从FEC(前向纠错编码，HDTV采用Reed—Solomn码)编码器出来的将近20Mbit/s数据流(实际为19.51Mbit/s，包括视频编码，数字音频，数据和纠错码等)先转化为4—bit字(称为符号),符号率是原比特率的1/4，大约5M符号/s，用一个简单的D/A转换器将一对符号比特转换成四电平信号，送入平衡调制器另一端输入RF或IF载波。

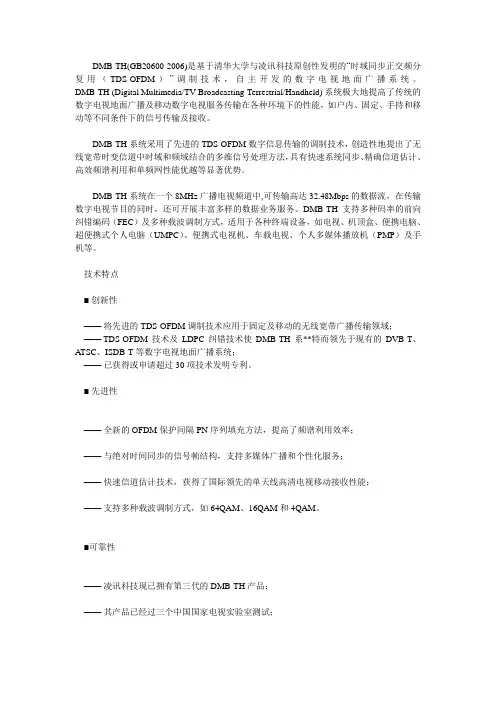

DMB-TH(GB20600-2006)是基于清华大学与凌讯科技原创性发明的“时域同步正交频分复用（TDS-OFDM）”调制技术，自主开发的数字电视地面广播系统。
DMB-TH (Digital Multimedia/TV Broadcasting-Terrestrial/Handheld) 系统极大地提高了传统的数字电视地面广播及移动数字电视服务传输在各种环境下的性能，如户内、固定、手持和移动等不同条件下的信号传输及接收。
DMB-TH系统采用了先进的TDS-OFDM数字信息传输的调制技术，创造性地提出了无线宽带时变信道中时域和频域结合的多维信号处理方法，具有快速系统同步、精确信道估计、高效频谱利用和单频网性能优越等显著优势。
DMB-TH系统在一个8MHz广播电视频道中,可传输高达32.48Mbps的数据流，在传输数字电视节目的同时，还可开展丰富多样的数据业务服务。
DMB-TH支持多种码率的前向纠错编码（FEC）及多种载波调制方式，适用于各种终端设备，如电视、机顶盒、便携电脑、超便携式个人电脑（UMPC）、便携式电视机、车载电视、个人多媒体播放机（PMP）及手机等。
技术特点■创新性——将先进的TDS-OFDM调制技术应用于固定及移动的无线宽带广播传输领域；—— TDS-OFDM技术及LDPC纠错技术使DMB-TH系**特而领先于现有的DVB-T、ATSC、ISDB-T等数字电视地面广播系统；——已获得或申请超过30项技术发明专利。
■先进性——全新的OFDM保护间隔PN序列填充方法，提高了频谱利用效率；——与绝对时间同步的信号帧结构，支持多媒体广播和个性化服务；——快速信道估计技术，获得了国际领先的单天线高清电视移动接收性能；——支持多种载波调制方式，如64QAM、16QAM和4QAM。
■可靠性——凌讯科技现已拥有第三代的DMB-TH产品；——其产品已经过三个中国国家电视实验室测试；——过去多年中，DMB-TH系统已经在超过30个省市进行试播；——已有多款解调芯片进入产品阶段；——现有的调制参考设计方案支持端到端（从发射到接收）的整体传输设计；——该技术适用广泛，已应用的产品包括一体机、机顶盒、迷你USB电视棒等。
查看完整版本: [-- DVB-T与DMB-TH数字电视标准的区别？--]数码之家-> 卫星电视-> DVB-T与DMB-TH数字电视标准的区别？[打印本页]登录-> 注册-> 回复主题-> 发表主题不长叶子的树2008-09-10 18:45我查了下，DMB-TH是国家标准DVB-T是欧洲标准那CMMB和TMMB又是什么标准？因为想买一个电视棒，不知如何选择了，好像各个城市开通的制式也不尽相同用过的来说说msug2008-09-10 18:49DVB，是数字电视一个中文翻译过去的名字，也就是Digital Video Broadcasting的简称。
如果说是一种标准的话，可以说是欧洲标准。
包括DVB-C，DVB-S和DVB-T。
而DMB-TH，是中国国家标准数字电视地面波标准，也就是与于欧洲标准的DVB-T相对应的。
同样，还有CMMB、TMMB等等标准。
都是以地面波形式发射信号的。
DMB-TH为数字电视地面国标,支持高清,超越和领先欧美标准.固定及移动接收均可! CMMB不支持高清,适宜较小的显示屏,最大的特点是未来可以直接接收卫星信号,无论你在哪里,在中国的领土上均可通过手持机直接接收卫星电视节目,也是世界领先的!所以个人还是建议买DMB-TH标准的qwazxx2008-09-11 11:03一、CMMB是英文China Mobile Multimedia Broadcasting的缩略语简称，意为中国移动多媒体广播电视。
CMMB主要面向手机、PDA等小屏幕便携手持终端以及车载电视等终端提供广播电视服务。
CMMB的主要特点是：（1）可提供数字广播电视节目、综合信息和紧急广播服务，实现卫星传输与地面网络相结合的无缝协同覆盖，支持公共服务。
（2）支持手机、PDA、MP3、MP4、数码相机、笔记本电脑以及在汽车、火车、轮船、飞机上的小型接收终端，接收视频、音频、数据等多媒体业务。

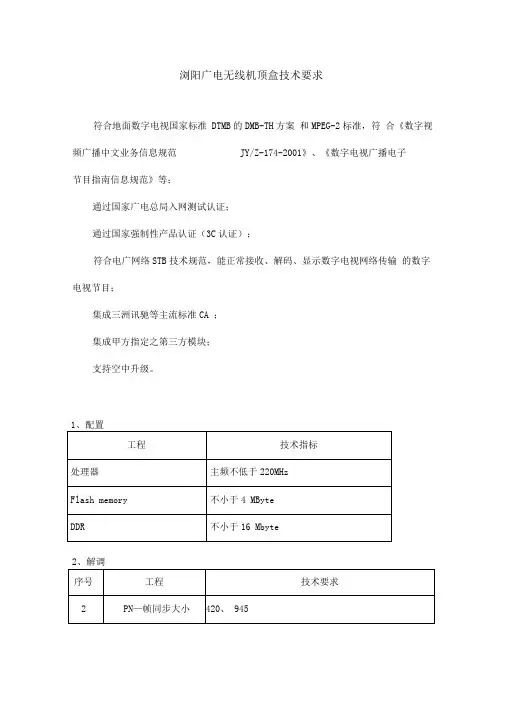

浏阳广电无线机顶盒技术要求
符合地面数字电视国家标准 DTMB的DMB-TH方案和MPEG-2标准，符合《数字视频广播中文业务信息规范JY/Z-174-2001》、《数字电视广播电子
节目指南信息规范》等；
通过国家广电总局入网测试认证；
通过国家强制性产品认证（3C认证）；
符合电广网络STB技术规范，能正常接收、解码、显示数字电视网络传输的数字电视节目；
集成三洲讯驰等主流标准CA ；
集成甲方指定之第三方模块；
支持空中升级。
1、配置
2、解调
3
4、解码
5、显示
6.性能参数
6.2视频输出接口
6.4电源
6.5 RS-232串行数据接口
用于与外围设备的连接，同时也可以通过此接口用于系统软件升级和机顶盒故障诊断。
6.6空中升级要求
6.7智能卡
有一个符合ISO7816标准（T=0和T=1）的智能卡接口，用于支持CA系统。
7、机顶盒面板
机顶盒前面板：
智能卡接口： ISO7816通用智能卡接口；
LED数字显示：4位7段；
基本使用按键：频道+、频道-、音量+、音量-、菜单、确认；
显示灯：电源、锁定；
遥控接收头；
电源开关：交流关机；
机顶盒后面板：
RF输入：-5英制母头1个；
RF环出：TV母座1个；
RCA输出：2组视频、2组音频；
Y/C输出：S-VIDEO端子；
RS232 串口： DB-9 母头;。
DMB-TH地面数字电视多业务平台经过7年漫长而曲折的历程，地面数字电视国家标准（国标）终于出台了。
具有后发优势的中国标准既突破了美国地面数字电视ATSC标准不支持移动接收的局限，又超越了欧洲地面数字电视DVB-T标准抗噪声和多径干扰的能力。
虽然国标目前尚无一个官方正式的英文代号，由于它的主要核心技术来自于清华大学地面数字电视方案DMB-T，并且清华方案占据了全国三分之二以上的市场份额，DMB-TH作为中国地面数字电视标准的俗称已在业内逐渐地流行开来。
DMB-TH是从国标的众多调制模式和应用功能中优选出来的技术实现体系，是一套可以独立运行的可扩展技术方案，正有如移动通信技术中2.5G的GPRS或CDMA均可独立运行。
一、数字电视业务的竞争格局广播电视数字化风暴的中心当属有线电视数字化平移。
面对巨大的转换成本，各地有线电视运营商都承担着巨大的压力；而作为同质竞争对手的传统电信固网运营商（都拥有固定线路用户接入网），在与上海文广、南方传媒等拥有节目运营牌照的机构结成联盟后，开始利用流媒体技术向其6000万宽带用户渗透IPTV数字视频业务。
地面数字移动电视虽然是国家专营垄断行业，但是也非一片净土。
全国近50家地面数字电视运营单位目前业务单一，基本局限于公交车载电视广告，规模尚小；而移动通讯公司依托3G平台，在各地开展的“杀手级业务”手机电视试验如火如荼，大有山雨欲来风满楼之势。
面对电信运营商对广电视频业务的咄咄逼人的攻势，广电一方如何在自己的传统领域里站稳脚跟、创新发展呢？在当今数字化的时代，我们面对的是更加开放、更加多元化的新格局。
用户服务趋向于个性化，各类运营商运用数字技术在业务层面上相互渗透。
作为广电运营商也面临向新一代综合业务运营商转型的课题。
DMB-TH以“一发三收”（固定、移动、便携）的可扩展性先进技术，为广电部门转型提供了一个最佳的多业务平台。
二、DMB-TH业务分析1、固定接收。
以16/64QAM作为调制方式，一个频道可以传送6~12套标清节目，或者一套高清节目。
移动数字电视(DVB-T/DMB-TH)覆盖范围上传时间：2008-08-13移动电视概念:移动电视就是可在移动状态中收看的数字电视,是全新概念的信息型移动户外数字电视传媒，是传统电视媒体的延伸。
它采用了当今世界最先进的数字电视技术，通过无线发射、地面接收的方法进行电视节目传播，你可以在任何安装了接收装置的巴士、轮渡、轨道交通等移动载体中收看到如DVD般清晰的移动电视画面，当然也能在非移动的情况下接收。
它与传统的模拟电视无线传播有着本质的区别，其最大优势就是同时支持移动接收，通过市区范围发射信号的单频网布设，使得数字信号覆盖达98%以上，只要在信号覆盖范围内，不论走到哪里，均可随时享受到新闻、资讯、娱乐等电视节目，能满足现代信息社会“信息无处不在的”需求。
移动电开视开播情况:(未括号注明,都为DVB-T标准)地区信号开通城市直辖区北京(DVB-T+DMB-TH)、天津（DVB-T+DMB-TH ）、上海（DVB-T+DMB-TH）、重庆四川成都(DMB-TH) 、绵阳贵州贵阳市云南昆明（DVB-T，加密付费)福建厦门（DMB-TH）、漳洲青海西宁山东济南青岛(DMB-TH) 烟台山西太原河南商丘市、郑州市、荥阳市、新乡市、开封市河北河北省广电局同时开通全省七个主要城市（石家庄等DMB-TH）湖南长沙、株洲、湘潭湖北武汉(DMB-TH)、黄冈、黄石广东广州（DVB-T+DMB-TH）、深圳（DVB-T+DMB-TH）、东莞、佛山（DMB-TH）、将覆盖（南海、番禺、顺德、中山、珠海、江门、肇庆、广深高速、京珠高速广东段及整个珠三角地区。
）广西南宁陕西西安、咸阳、阎良、绕城西宝、西临、西铜甘肃兰州辽宁沈阳（DMB-TH）、大连（DVB-T+DMB-TH）吉林长春黑龙江哈尔滨内蒙古呼和浩特江苏南京、苏州(DMB-TH) 、无锡(DMB-TH)、常州(DMB-TH)浙江杭州、宁波(DMB-TH)江西南昌(DMB-TH)安徽合肥港澳台港澳部分地区及台湾全境(香港DMB-TH)栏目荟萃多档栏目荟萃集新闻、体育、音乐、前卫报道集于一体，全新打造一档集时效性、娱乐性、知识性、趣味性于一体的栏目，让观众在第一时间掌握最新最快的新闻、体育、音乐、电影等多方面的讯息。
移动数字电视(DVB-T/DMB-TH)覆盖范围上传时间：2008-08-13移动电视概念:移动电视就是可在移动状态中收看的数字电视,是全新概念的信息型移动户外数字电视传媒，是传统电视媒体的延伸。
它采用了当今世界最先进的数字电视技术，通过无线发射、地面接收的方法进行电视节目传播，你可以在任何安装了接收装置的巴士、轮渡、轨道交通等移动载体中收看到如DVD般清晰的移动电视画面，当然也能在非移动的情况下接收。
它与传统的模拟电视无线传播有着本质的区别，其最大优势就是同时支持移动接收，通过市区范围发射信号的单频网布设，使得数字信号覆盖达98%以上，只要在信号覆盖范围内，不论走到哪里，均可随时享受到新闻、资讯、娱乐等电视节目，能满足现代信息社会“信息无处不在的”需求。
移动电开视开播情况:(未括号注明,都为DVB-T标准)地区信号开通城市直辖区北京(DVB-T+DMB-TH)、天津（DVB-T+DMB-TH ）、上海（DVB-T+DMB-TH）、重庆四川成都(DMB-TH) 、绵阳贵州贵阳市云南昆明（DVB-T，加密付费)福建厦门（DMB-TH）、漳洲青海西宁山东济南青岛(DMB-TH) 烟台山西太原河南商丘市、郑州市、荥阳市、新乡市、开封市河北河北省广电局同时开通全省七个主要城市（石家庄等DMB-TH）湖南长沙、株洲、湘潭湖北武汉(DMB-TH)、黄冈、黄石广东广州（DVB-T+DMB-TH）、深圳（DVB-T+DMB-TH）、东莞、佛山（DMB-TH）、将覆盖（南海、番禺、顺德、中山、珠海、江门、肇庆、广深高速、京珠高速广东段及整个珠三角地区。
）广西南宁陕西西安、咸阳、阎良、绕城西宝、西临、西铜甘肃兰州辽宁沈阳（DMB-TH）、大连（DVB-T+DMB-TH）吉林长春黑龙江哈尔滨内蒙古呼和浩特江苏南京、苏州(DMB-TH) 、无锡(DMB-TH)、常州(DMB-TH)浙江杭州、宁波(DMB-TH)江西南昌(DMB-TH)安徽合肥港澳台港澳部分地区及台湾全境(香港DMB-TH)栏目荟萃多档栏目荟萃集新闻、体育、音乐、前卫报道集于一体，全新打造一档集时效性、娱乐性、知识性、趣味性于一体的栏目，让观众在第一时间掌握最新最快的新闻、体育、音乐、电影等多方面的讯息。
DMB-TH标准在移动数字电视技术中的应用前景(内蒙古锡林郭勒盟微波站，内蒙古锡林浩特 026000)1007—6921(2021)02—0086—01移动数字电视是现代高科技的产物，是广播影视数字化的新成果。
移动数字电视的诞生，进一步促进了广播影视向现代传播媒体的转变，填补了电视转播的空白，大大推动了信息传播和传播方式的进步与进展。
因此，国际公认移动数字电视是一个新兴媒体，并被称为“第五媒体〞。
随着国家数字电视地面广播标准公布与实施，移动数字电视可以作为新一代无线数字电视为广大群众提供公益性电视节目，进而可以利用数字电视的宽带资源实现无线宽带接入，开展数据信息和双向交互等增值业务服务。
1 数字电视系统数字电视指电视信号的处理、传输、发射和接收过程中使用数字信号的电视系统或电视设备。
数字电视系统依据其传输媒介的不同,可划分为：有线数字电视广播 (DVB-C)系统。
DVB-C利用光缆与同轴电缆传送数字电视节目,用户通过机顶盒+模拟电视接收机或数字电视接收机观看电视节目。
卫星数字电视广播(DVB-S)系统。
DVB-S利用广播卫星提供的传输通道,转播或对用户直接播送数字电视节目。
地面数字电视广播系统 (DVB-T)。
DVB-T亦称移动电视。
DVB-T通过电视塔发射, 故该系统主要用于公共汽车、出租车和城市轨道交通列车中播放广告、通知或实时转播电视节目。
2 地面数字电视传输标准及关键技术《数字电视地面广播传输系统帧结构、信道编码和调制》正式获批成为强制性国家标准,2021年8月1日起开始实施。
这个被业界称为 DMB-TH 的标准融合了清华方案(DMB-T)和上海交大方案(ADTB-T),具有自主创新的特点。
2.1 DMB-TH所接受的关键技术DTMB提供了单、多载波兼容的工作方式:C=1和 C=3780。
在C=1单载波方式下，可以获得较低的峰均功率比，从而以较低的功率到达更大范围的覆盖，在时间均衡的能力范围内，不需要GPS授时也能在肯定区域大批内组建单频网。
地面数字电视机顶盒(DMB-TH)简介成都康特（电子）集团公司最近推出了一款基于DMB-TH标准的高性能、低价格的地面数字电视机顶盒。
这款机顶盒完全符合中国数字电视地面广播传输系统标准GB20600-2006。
该机使用了凌讯科技公司与清华大学联合开发的时域同步正交频分复用（TDS-OFDM）解调芯片LGS8813和NEC公司开发的MPEG-2解码芯片EMMA2LL，具有接收灵敏度高、用户界面友好、操作简便实用、工作稳定可靠等优点。
该机还预留了很多接口，可根据市场发展和用户需要进一步扩展功能。
一、DVB-TH地面数字电视传输系统的原理DMB-TH采用了PN序列填充的时域同步正交频分复用（TDS-OFDM）多载波调制技术，这种独特的先进技术有机地将信号在时域和频域的传输结合起来。
在频域传送有效载荷，在时域通过扩频技术传送控制信号以便进行同步、信道估计，实现快速码字捕获和稳健的同步跟踪性能。
正交频分复用（OFDM）是一种多载波调制方式，其基本思想是把高速率的信源信息流变换成低速率的N路并行数据流，然后用N个相互正交的载波进行调制，将N路调制后的信号相加即得发射信号。
在所传输的频带内，当许多载频并行传输一路数据信号时，要比串行传输更大地扩展了信号的脉冲宽度，提高了抗多径衰落方面的性能。
OFDM采用的基带调制为离散傅立叶变换，数据的编码映射是在频域进行，经过逆快速傅立叶变换（IFFT）转化为时域信号发送出去，接收端可通过FFT恢复出频域信号。
OFDM系统用离散傅立叶变换来实现，即避免了直接生成N个载波时由于频率偏移而产生的交调，而且便于利用超大规模集成电路（VLSI）技术。
传统的OFDM调制方式存在某些缺陷，插入强功率同步导频会使传输系统的有效性、可靠性蒙受损失。
基于PN序列扩频技术的高保护同步传输技术和巧妙利用OFDM保护间隔的填充技术克服了这种缺陷，同时提高了传输系统的频谱利用效率和抗噪声干扰性能。
新的TDS-OFDM信道估计技术还克服了信道估计迭代过程较长的不足，提高了移动接收性能。
DMB-TH采用了一种新的错纠编解码（FEC）技术-LDPC，成功地避开了国外专利保护，获得了比ATSC更好的系统误码性能。
DMB-TH还针对其他标准无法支持双向互动、互连网扩展等问题，进行了支持互连网的扩展设计，以便适应未来信息的数字化、多样化和多媒体化拓展。
在现有数字电视无线广播基础上可进一步扩展互连网业务、组播、点播、导呼等增值业务，甚至进而拓展视频、数据和语音等综合、交互、移动和便携方面的应用。
针对数字视音频产业已有的成果，DMB-TH设计了灵活的接口方案，支持国际上通用的MPEG2-TS数据流格式，可以支持任何类型的数据压缩和数据格式。
DMB-TH还采用了不同于已有数字电视技术标准的与自然时间同步的分层复帧结构来支持单频网。
单频网不但能够更好地支持移动数字电视服务，而且能够解决单个发射机无法覆盖的盲区问题。
由于DMB-TH不需要象DVB-T那样浪费很多导频信号来进行同步和均衡，因此在同样条件下其有效载荷传输能力比DVB-T高10%。
这使得在同样的无线频谱内能够提供更高的数据带宽。
DMB-TH比DVB-T的接收门限低2dB，接收灵敏度大大提高，因此DMB-TH在同样的发射条件下能够覆盖更大的区域。
DMB-TH能够在大于200公里时速的超常规速度的载体上正常接收高清晰度的数字电视信号，正是因为DMB-TH采用的时域快速信道估计技术，使系统同步和信道估计时间比DVB-T缩短约100倍左右，这为地面数字电视广播在各种载体上进行接收提供了有利条件。
DMB-TH严格与绝对时间同步的帧结构，比DVB-T的同类设备更容易实现同时同频发送同一信号的单一频率网络，节约我国宝贵的不可再生的无线频率资源，同时可确保在更大范围的城域、省域内支持移动接收的单频网。
DMB-TH独特的信号帧结构，可以融合多业务广播。
DMB-TH在解决了数字高清晰度电视传输问题的同时，将给高度信息用户接入和移动通信领域带来新的发展空间。
这些新的业务主要包括：可进一步扩展互连网应用；增加组播、点播、导呼业务；拓展视频、语音、数据等综合的和交互的应用业务；开发更加便携的移动接收业务；进一步开发接收机定位业务。
二、系统组成及工作原理康特STB1108数字地面广播机顶盒的硬件电路主要包括：数字地面Tuner、DMB-TH解调器、MPEG-2解码芯片及其外围电路等。
图1 STB1108机原理框图该机的数字地面Tuner采用了夏普公司为支持DMB-TH标准而开发的VA1T1ED6060，该Tuner相位噪声低，片内带有SAW滤波器，接收频率范围为426MHz－862MHz，固定输出36MHZ中频信号，具有接收灵敏度高、工作稳定可靠的特点。
该TUNER用来将天线接收的地面传输信号通过内部增益等电路的变换，输出IF中频模拟信号。
TDS-OFDM解调器采用凌讯科技公司开发的LGS-8813-A1，该解调芯片全面支持DMB-TH地面传输标准，用于将中频数字信号解调后输出8位并行的数字传输流（TS流）。
MPEG-2解码器采用NEC公司开发的EMMA2LL单芯片解码器，主要用来对解调后的TS流进行解复用和解压缩，输出视频信号和音频信号。
RF信号输入后，先由地面数字电视调谐器进行低噪声放大、滤波和变频处理，将其转换成中频模拟信号。
由于A/D转换器要求输入信号的幅度基本保持稳定，在中频放大器中加入了自动增益控制（AGC）电路。
当中频信号输入端的信号强度发生变化时，AGC自动控制前置放大器和中频放大器的增益，使输出的中频信号电平基本保持稳定。
调谐器输出的中频模拟信号经过A/D转换电路（AD9203）转换为中频数字信号，送到TDS-OFDM解调器，由解调器转换成基带信号，再按DMB-TH技术条件进行TDS-OFDM解调、频道估值、去交织、前向误码校正（FEC）等一系列处理，成为符合MPEG-2标准的数字传输码流。
解码芯片读取数字传输流，通过硬件解复用，解出音视频基本流，存储在片外SDRAM中。
视频解码模块从视频压缩数据区中取出压缩数据，经过变长码解码、反量化、反余弦变换、运动补偿、数据合并，产生视频图像数据，存储在视频图像数据缓冲区中。
播放模块从视频图像数据缓冲区中取出视频图像数据，与菜单显示OSD（On Screen Display）数据混叠后输出支持CVBS、S-VIDEO、YpbPr 等格式的视频图像。
音频解码模块从音频压缩数据缓冲区中取出压缩数据，经过解码、子带滤波，产生音频PCM数据，存储在音频PCM数据缓冲区中，播放模块从音频PCM数据缓冲区中取出音频PCM数据，再经片内的音频DA转换器转换成模拟的立体声音频信号。
三、TDS-OFDM解调芯片LGS-8813-1ALGS-8813-1A是一个单片TDS-OFDM（时域同步-正交频分复用）解调器。
该解调器完全兼容于DMB-TH（数字多媒体地面广播）标准，可用来设计电视接收机或数字机顶盒。
该芯片以数字IF信号作为输入信号，按DMB-TH标准进行解调，然后以并行或串行方式提供MPEG-2传输流输出。
1、特征（1）兼容于DMB-TH的优化单片解调器；（2）脉冲噪声、回波、衰减等条件都优化为具有最大的信号弹性；（3）为固定和移动应用支持64QAM、16QAM和QPSK副载波；（4）FEC速率为0.4、0.6或0.8，防护间隔为420（1/9）和945（1/4）；（5）支持时间去交织；（6）以并行或串行方式输出MPEG-2传输流；（7）自动发现与更新参数；（8）误码率与信号噪声监视相结合；（9）快速I2C总线支持八个地址；（10）128脚LQFP封装形式。
2、帧结构DMB-TH信号最基本的单元为帧。
每帧有3744个携带有效数据的符号和36个携带传输参数信号（TPS）的符号。
TPS携带诸如FEC内码、时间去交织长度等信息，这些信息使解调器自动与输入的传输信息相适应。
信号帧由数据加防护间隔组成。
防护间隔的长度可用帧长度除以9得到（420个符号），也可用帧长度除以4得到（945个符号）。
一个信号帧的持续时间约为1分钟。
每组信号帧可加上一个可选的控制帧，每个控制帧由两个带PID0X17的188字节的MPEG-2包组成。
控制帧与信号帧中的静止信号帧不同，静止信号帧由于没有任何交织，即使它以16QAM或64QAM发送，都是用4QAM调制和0.4FEC 处理，控制帧总是设计成零帧。
对于8MHz带宽，420防护间隔时间为0.1/（8*225），约55.56µs；945防护间隔时间为0.2/（8*200），约125µs。
3、前向误码校正内部FEC取决于三个类似循环的LDPC码（QC-LDPC）：LDPC（7493，3048）、LDPC（7493，4752）和LDPC（7493，6096），分别对应0.4、0.6和0.8的FEC速率。
对于外部FEC，BCH（762，752）是BCH（1023，1013）截短了的BCH码，其生成多项式为：X^10+X^3+1。
TDS-OFDM调制用伪随机二进制序列（PRBS或PN序列）对有效载荷加扰，序列为32767个符号长度（或PN-15）。
加扰在FEC编码之前由调制器完成。
在解调器中，应恢复PN-15序列并用来解码有效载荷。
在传统的OFDM调制中，信道估计和同步信息与有效载荷混合在一起。
在TDS-OFDM调制中，该信息由分开的PN序列携带，并在防护间隔中分开传输。
有效载荷可在频域内表达，每帧有3780个分别用1.5、1.75或2KHz（分别对应6、7或8MHz信道带宽）隔开的副载波。
420防护间隔包括255位PN序列和跟随在后面的165个重复的PN序列符号，945防护间隔包括511位PN序列和跟随在后面的434个重复的PN序列符号。
防护间隔信息只与时域相关，从频域观点去看，在所占带宽内有平坦的频谱。
4、I2C接口每个解调芯片有四个可用的I2C从地址，三位地址由CE-A2、CE-A1和CE-A0选择，在芯片内三个不同的区域里访问寄存器。
每个区域都有自己的I2C区域地址，由SECTION-SELECT[1：0]设置，所有区域都共享CE-A2、CE-A1和CE-A0。
5、时间去交织存储器接口在最大时间去交织上，解调器使用945720个符号，因此需要22913280位存储单元。
为了适应通用的SDRAM，便在1909400区域内把数据折成13位字长，这就需要2M*16的外部SDRAM来支持时间去交织。
要求存储器的运行速度必须大于100MHz。
6、MPEG接口解调器以并行或串行方式提供MPEG-2传输码流。
在并行方式中，八位传输流数据输出到MPEG-D7（MSB）~MPEG-D0（LSB）；SYNC信号在每个包的第一个字节（0X47）期间为高，其余时间为低；VALID信号只在数据有效期间为高，其余时间为低。
