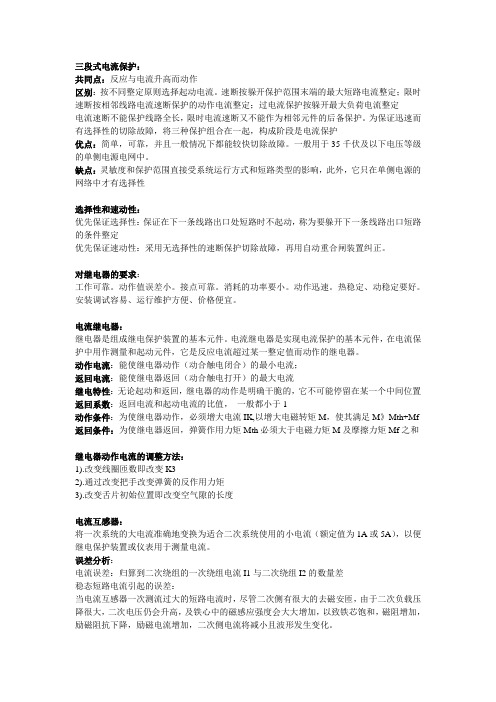

三段式电流保护：共同点：反应与电流升高而动作区别：按不同整定原则选择起动电流。
速断按躲开保护范围末端的最大短路电流整定；限时速断按相邻线路电流速断保护的动作电流整定；过电流保护按躲开最大负荷电流整定电流速断不能保护线路全长，限时电流速断又不能作为相邻元件的后备保护。
为保证迅速而有选择性的切除故障，将三种保护组合在一起，构成阶段是电流保护优点：简单，可靠，并且一般情况下都能较快切除故障。
一般用于35千伏及以下电压等级的单侧电源电网中。
缺点：灵敏度和保护范围直接受系统运行方式和短路类型的影响，此外，它只在单侧电源的网络中才有选择性选择性和速动性：优先保证选择性：保证在下一条线路出口处短路时不起动，称为要躲开下一条线路出口短路的条件整定优先保证速动性：采用无选择性的速断保护切除故障，再用自动重合闸装置纠正。
对继电器的要求：工作可靠。
动作值误差小。
接点可靠。
消耗的功率要小。
动作迅速。
热稳定、动稳定要好。
安装调试容易、运行维护方便、价格便宜。
电流继电器：继电器是组成继电保护装置的基本元件。
电流继电器是实现电流保护的基本元件，在电流保护中用作测量和起动元件，它是反应电流超过某一整定值而动作的继电器。
动作电流：能使继电器动作（动合触电闭合）的最小电流；返回电流：能使继电器返回（动合触电打开）的最大电流继电特性：无论起动和返回，继电器的动作是明确干脆的，它不可能停留在某一个中间位置返回系数：返回电流和起动电流的比值，一般都小于1动作条件：为使继电器动作，必须增大电流IK,以增大电磁转矩M，使其满足M》Mth+Mf 返回条件：为使继电器返回，弹簧作用力矩Mth必须大于电磁力矩M及摩擦力矩Mf之和继电器动作电流的调整方法：1).改变线圈匝数即改变K32).通过改变把手改变弹簧的反作用力矩3).改变舌片初始位置即改变空气隙的长度电流互感器：将一次系统的大电流准确地变换为适合二次系统使用的小电流（额定值为1A或5A），以便继电保护装置或仪表用于测量电流。

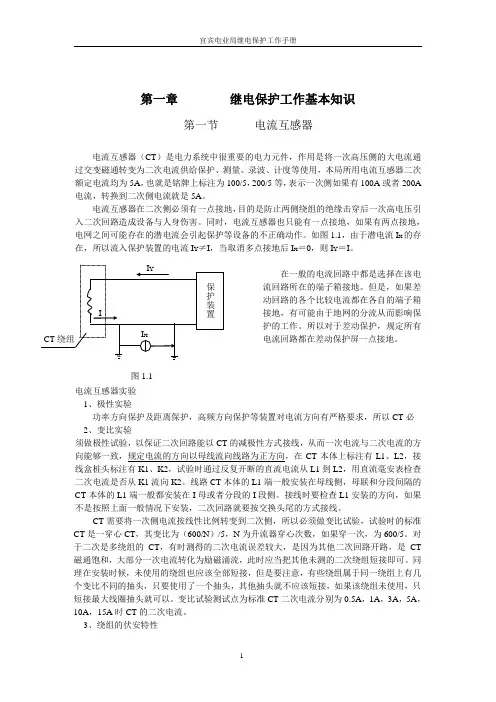

第一章继电保护工作基本知识第一节电流互感器电流互感器（CT）是电力系统中很重要的电力元件，作用是将一次高压侧的大电流通过交变磁通转变为二次电流供给保护、测量、录波、计度等使用，本局所用电流互感器二次额定电流均为5A，也就是铭牌上标注为100/5，200/5等，表示一次侧如果有100A或者200A 电流，转换到二次侧电流就是5A。
电流互感器在二次侧必须有一点接地，目的是防止两侧绕组的绝缘击穿后一次高电压引入二次回路造成设备与人身伤害。
同时，电流互感器也只能有一点接地，如果有两点接地，电网之间可能存在的潜电流会引起保护等设备的不正确动作。
如图1.1，由于潜电流I X的存在，所以流入保护装置的电流I Y≠I，当取消多点接地后I X＝0，则I Y＝I。
在一般的电流回路中都是选择在该电流回路所在的端子箱接地。
但是，如果差动回路的各个比较电流都在各自的端子箱接地，有可能由于地网的分流从而影响保护的工作。
所以对于差动保护，规定所有电流回路都在差动保护屏一点接地。
图1.1电流互感器实验1、极性实验功率方向保护及距离保护，高频方向保护等装置对电流方向有严格要求，所以CT必2、变比实验须做极性试验，以保证二次回路能以CT的减极性方式接线，从而一次电流与二次电流的方向能够一致，规定电流的方向以母线流向线路为正方向，在CT本体上标注有L1、L2，接线盒桩头标注有K1、K2，试验时通过反复开断的直流电流从L1到L2，用直流毫安表检查二次电流是否从K1流向K2。
线路CT本体的L1端一般安装在母线侧，母联和分段间隔的CT本体的L1端一般都安装在I母或者分段的I段侧。
接线时要检查L1安装的方向，如果不是按照上面一般情况下安装，二次回路就要按交换头尾的方式接线。
CT需要将一次侧电流按线性比例转变到二次侧，所以必须做变比试验，试验时的标准CT是一穿心CT，其变比为（600/N）/5，N为升流器穿心次数，如果穿一次，为600/5。
对于二次是多绕组的CT，有时测得的二次电流误差较大，是因为其他二次回路开路，是CT 磁通饱和，大部分一次电流转化为励磁涌流，此时应当把其他未测的二次绕组短接即可。

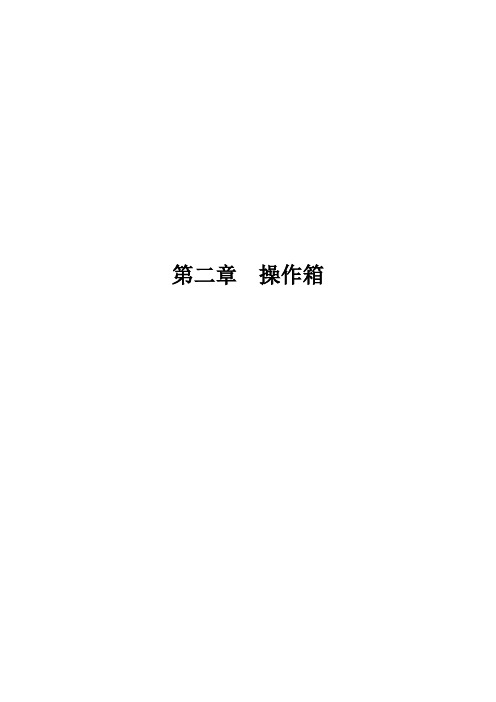

第二章操作箱第一节概述1.断路器操作机构1.1断路器操作机构及控制回路操作机构是断路器本身附带的跳合闸传动装置，目前常用的机构有电磁操作机构、液压操作机构、弹簧操作机构、电动操作机构、气压操作机构等。
其中应用最为广泛的是电磁操作机构和液压操作机构。
断路器操作机构箱内电气控制回路包括：合闸和分闸操作回路，电气防跳回路，操作机构压力低闭锁回路，灭弧介质压力低闭锁回路，电机控制回路，加热回路，重合闸闭锁回路。
1.2断路器操作机构压力低的闭锁方式液压操作机构以高压油推动活塞实现合闸与分闸，其压力闭锁由高到低一般设有“重合闸闭锁”、“合闸闭锁”、“分闸闭锁”3级。
气动操作机构的分闸操作靠压缩空气来完成，而合闸操作则靠在分闸操作时储能的合闸弹簧来完成，其压力闭锁一般设有“重合闸闭锁”和“操作闭锁”2级。
弹簧操作机构设有“弹簧未储能”1级闭锁。
2.操作箱的组成操作箱内继电器组成2.1.1 监视断路器合闸回路的合闸位置继电器及监视断路器跳闸位置继电器。
2.1.2 防止断路器跳跃继电器。
2.1.3 手动合闸继电器。
2.1.4 压力监察或闭锁继电器。
2.1.5 手动跳闸继电器及保护相跳闸继电器。
2.1.6 一次重合闸脉冲回路。
2.1.7 辅助中间继电器。
2.1.8 跳闸信号继电器及备用信号继电器。
操作箱除了完成跳、合闸操作功能外，其输出触点还应完成的功能2.2.1 用于发出断路器位置不一致或非全相运行状态信号2.2.2 用于发出控制回路断线信号。
2.2.3 用于发出气(液)压力降低不允许跳闸信号。
2.2.4 用于发出气(液)压力降低到不允许重合闸信号。
2.2.5 用于发出断路器位置的远动信号。
2.2.6 由断路器位置继电器控制高频闭锁停信。
2.2.7 由断路器位置继电器控制高频相差三跳停信。
2.2.8 用于发出事故音响信号。
2.2.9 手动合闸时加速相间距离保护。
2.2.10 手动合闸时加速零序电流方向保护。
2.2.11 手动合闸时控制高频闭锁保护。
