东大19秋学期《钢结构(二)》在线平时作业1答案

4钢结构基础(第二版)课后习题答案(总18页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--《钢结构基础》习题参考答案题：答：（1）按制作方法的不同分为型钢截面和组合截面两大类。

型钢截面又可分为热轧型钢和冷弯薄壁型钢两种。

组合截面按连接方法和使用材料的不同，可分为焊接组合截面（焊接截面）、铆接组合截面、钢和混凝土组合截面等。

（2）型钢和组合截面应优先选用型钢截面，它具有加工方便和成本较低的优点。

题：解：由附录1中附表1可得I20a 的截面积为3550mm 2，扣除孔洞后的净面积为3249275.213550A n =⨯⨯-=mm 2。

工字钢较厚板件的厚度为，故由附录4可得Q235钢材的强度设计值为215f =N/mm 2，构件的压应力为2155.138324910450A N 3n <≈⨯==σN/mm 2，即该柱的强度满足要求。

新版教材工字钢为竖放，故应计入工字钢的自重。

工字钢I20a 的重度为m ，故19712.19.8169.27N g =⨯⨯⨯=N ； 构件的拉应力为215139.113249197110450A N N 3n g <≈+⨯=+=σN/mm 2，即该柱的强度满足要求。

题：解：1、初选截面 假定截面钢板厚度小于16mm ，强度设计值取215f =，125f v =。

可变荷载控制组合：24kN .47251.410.22.1q =⨯+⨯=，永久荷载控制组合：38.27kN 250.71.410.235.1q =⨯⨯+⨯=简支梁的支座反力（未计梁的自重）129.91kN ql/2R ==，跨中的最大弯矩为m 63kN .1785.547.2481ql 81M 22max ⋅≈⨯⨯==，梁所需净截面抵抗矩为 36x max nx 791274mm 2151.051063.178f M W ≈⨯⨯==γ， 梁的高度在净空方面无限值条件；依刚度要求，简支梁的容许扰度为l/250，参照表3-2可知其容许最小高度为229mm 24550024l h min ≈==， 按经验公式可得梁的经济高度为347mm 3007912747300W 7h 33x e ≈-=-=，由净截面抵抗矩、最小高度和经济高度，按附录1中附表1取工字钢 I36a ，相应的截面抵抗矩3nx 791274mm 875000W >=，截面高度229mm 360h >=且和经济高度接近。

最新国家开放大学电大《钢结构》形考任务2试题及答案形考任务2(阶段性学习测验2)一、选择题（每小题2分，共40分）题目101．钢结构的连接按照连接的方法主要分为焊缝连接、螺栓连接、铆钉连接和销轴连接，其中出现最早的是（）A. 焊缝连接B. 铆钉连接C. 螺栓连接D. 销轴连接题目202．摩擦型高强度螺栓抗剪连接的承载力取决于（）A. 螺栓孔的大小和螺栓直径的大小B. 连接件的厚度和强度C. 高强度螺栓的预拉力和板件接触面间的摩擦系数的大小D. 螺旋强度和螺栓的长度题目303．摩擦型高强度螺栓连接和承压型高强度螺栓连接的不同之处体现在（）A. 接触面的处理方面B. 设计计算方法和孔径方面C. 材料和预拉力方面D. 施工要求方面题目404．利用二氧化碳气体或其他惰性气体作为保护介质的电弧熔焊方法指的是（）A. 气体保护焊B. 手工电弧焊C. 自动埋弧焊D. 半自动埋弧焊题目505．与焊件在同一平面内，且焊缝金属充满母材的焊缝称为（）A. 塞焊缝B. 对接角接组合焊缝C. 对接焊缝D. 角焊缝题目606．按施焊时焊缝在焊件之间的相对空间位置分为平焊、横焊、立焊及仰焊，其中操作条件最差的是（）A. 仰焊B. 立焊C. 平焊D. 横焊题目707．常见的焊缝缺陷包括裂纹、焊瘤、烧穿、气孔等，其中焊缝连接中最危险的缺陷是（）A. 气孔B. 焊瘤C. 烧穿D. 裂纹题目808．焊缝的表示方法中，符号“V”表示的是（）A. V形搭接焊缝B. V形角焊缝C. V形破口的对接焊缝D. V形角部连接题目909．对接焊缝的构造规定主要包括（）A. 坡口、引弧板和过渡坡B. 引出线、坡口和引弧板C. 坡口、引出线和过渡坡D. 引出线、引弧板和过渡坡题目1010．焊缝长度方向与作用力垂直的角焊缝是（）A. 正面角焊缝B. 混合焊缝C. 斜角焊缝D. 侧面角焊缝题目1111．焊缝长度方向与作用力平行的角焊缝是（）A. 混合焊缝B. 侧面角焊缝C. 斜角焊缝D. 正面角焊缝题目1212．在弹性阶段，侧面角焊缝应力沿长度方向的分布为（）A. 两端大、中间小B. 一端大、一端小C. 两端小、中间大D. 均匀分布题目1313．直角角焊缝的强度计算公式，式中符号表示（）A. 角焊缝的强度设计值B. 垂直于焊缝长度方向的应力C. 正面角焊缝的强度设计值增大系数D. 平行于焊缝长度方向的剪应力题目1414．焊接残余应力不影响结构（构件）的（）A. 刚度B. 稳定性C. 静力强度D. 疲劳强度题目1515．螺栓的排列方式说法有误的一项是（）A. 并列连接排列紧凑，布孔简单，传力大B. 螺栓的排列方式分并列和错列两种C. 错列排列的截面削弱小，连接不紧凑，传力小D. 相比并列排列，错列排列截面削弱较大，是目前常用的排列形式题目1616．下列关于螺栓在构件排列的相关要求说法有误的一项是（）A. 受压构件，当沿作用力方向的螺栓距过小时，在被连接的板件间易发生张口或鼓曲现象B. 当螺栓栓距及线距过大时，被连接构件接触面不够紧密，潮气易侵入缝隙而产生腐蚀C. 在受力方向，螺栓的端距过小时，钢板有被剪断的可能D. 要保证一定的施工空间，便于转动螺栓扳手，因此规定了螺栓最小容许间距题目1717．普通螺栓连接按螺栓的受力情况可分为（）A. 抗剪型连接、抗压型连接和拉剪型连接B. 抗剪型连接、抗拉型连接和拉剪型连接C. 抗剪型连接、抗拉型连接和抗压型连接D. 抗压型连接、抗拉型连接和拉剪型连接题目1818．高强度螺栓连接分为（）A. 螺旋型连接和扭剪型连接B. 摩擦型连接和螺旋型连接C. 承压型连接和螺旋型连接D. 摩擦型连接和承压型连接19．普通螺栓连接按螺栓的受力情况可分为抗剪型连接、抗拉型连接和拉剪型连接，其中最常见的是（）A. 不能确定B. 拉剪型连接C. 抗拉型连接D. 抗剪型连接题目2020．螺栓群在轴力作用下的受剪连接，各个螺栓的内力沿螺栓群长度方向不均匀，分布特点为（）A. 两端大、中间小B. 一端大、一端小C. 两端小、中间大D. 均匀分布二、判断题（每小题2分，共20分）题目2101．钢结构的连接是指通过一定的方式将钢板或型钢组合成构件，或者将若干个构件组合成整体结构，以保证其共同工作。

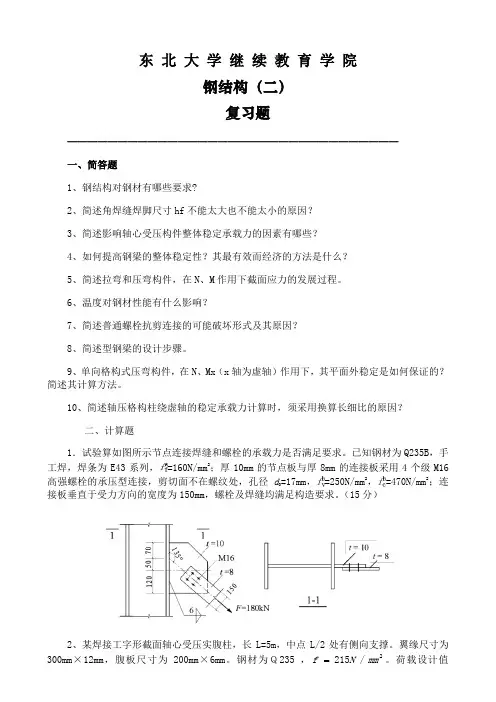

东 北 大 学 继 续 教 育 学 院钢结构（二）复习题————————————————————————————————— 一、简答题1、钢结构对钢材有哪些要求?2、简述角焊缝焊脚尺寸hf 不能太大也不能太小的原因？3、简述影响轴心受压构件整体稳定承载力的因素有哪些？4、如何提高钢梁的整体稳定性？其最有效而经济的方法是什么？5、简述拉弯和压弯构件，在N 、M 作用下截面应力的发展过程。

6、温度对钢材性能有什么影响？7、简述普通螺栓抗剪连接的可能破坏形式及其原因？ 8、简述型钢梁的设计步骤。

9、单向格构式压弯构件，在N 、Mx （x 轴为虚轴）作用下，其平面外稳定是如何保证的？简述其计算方法。

10、简述轴压格构柱绕虚轴的稳定承载力计算时，须采用换算长细比的原因？二、计算题1．试验算如图所示节点连接焊缝和螺栓的承载力是否满足要求。

已知钢材为Q235B ，手工焊，焊条为E43系列，=160N/mm 2；厚10mm 的节点板与厚8mm 的连接板采用4个级M16高强螺栓的承压型连接，剪切面不在螺纹处，孔径d 0=17mm ，=250N/mm 2，=470N/mm 2；连接板垂直于受力方向的宽度为150mm ，螺栓及焊缝均满足构造要求。

（15分）2、某焊接工字形截面轴心受压实腹柱，长L=5m ，中点L/2处有侧向支撑。

翼缘尺寸为300mm ×12mm ，腹板尺寸为200mm ×6mm 。

钢材为Ｑ235 ，2/215mm N f 。

荷载设计值kN N 1500=，试验算该柱的整体稳定。

已知：284cm A =， 456.8498cm I x =， 45400cm I y =，b 类截面（11分）3、如图所示某均布荷载作用下的组合截面简支梁，跨中无侧向支承，梁的刚度和局部稳定满足要求，截面无削弱，钢材Q235-B （2215mm N f =,2125mm N f v =），05.1=x γ，腹板局部稳定满足，忽略梁自重。

(单选题)1:
A: A
B: B
C: C
D: D
正确答案: C
(单选题)2: 简支工字形截面梁，当______时，其整体稳定性最差（按各种工况最大弯矩数值相同比较）
A: 两端有等值同向曲率弯矩作用
B: 满跨有均布荷载作用
C: 跨中有集中荷载作用
D: 两端有等值反向曲率弯矩作用
正确答案: A
(单选题)3: 一个普通抗剪螺栓的抗剪承载力是_________。

A: 螺杆的抗剪承载力
B: 被连接构件板的承压承载力
C: A和B两者中的较大值
D: A和B两者中的较小值
正确答案: D
(单选题)4:
A: A
B: B
C: C
D: D
正确答案: B
(单选题)5: 在承受动力荷载的结构中，垂直于受力方向的焊缝不宜采用______。

A: 角焊缝
B: 焊透的对接焊缝
C: 不焊透的对接焊缝
D: 斜对接焊缝
正确答案: C
(单选题)6: 每个受剪拉作用的摩擦型高强度螺栓所受的拉力应低于其预拉力的________倍。

A: 1.0
B: 0.5
C: 0.8
D: 0.7
正确答案: C
(单选题)7:。
