浇口的设计浇口(Gate)是连接流道与型腔之间的一段细短通道,是一條橫切面面積細小的短槽,它是浇注系统的关键部分。
當塑料流入流道時,塑料接近模面最先降熱(冷卻)及凝固.塑料再向前流動時只是在此凝固的塑料層流過.又由於塑料是低傳熱物質.固態的塑料形成絕綠層及保持層的仍可流動.所以,在理想的情況下,澆口應設置在橫流道層位置,使得最佳的塑料流動效應.此情況最常見於圓形及六角形的橫流道.然而梯形的橫流道無法達致此效果,因澆口不能設置於流道的中間位置.浇口的形状、位置和尺寸对制品的质量影响很大。
浇口的主要作用有以下几点:1、熔体充模后,首先在浇口处凝固,当注射机螺杆抽回时可防止熔体想流道回流;2、熔体在流经狭窄的浇口时产生摩擦热,使熔体升温,有助于充模;3、易于切除浇口尾料,二次加工方便,除水口完畢,僅留下少許痕跡;4、对于多型腔模具,浇口能用来平衡进料,对于多浇口单型腔模具,浇口既能用来平衡进料,又能用以控制熔合纹在制品中的位置;5、減少填料過多現象.浇口的类型与位置浇口亦称进料口,是连接分流道与型腔的熔体的通道.,也是注塑模进料系统的最后部分.浇口的设计与位置的选择恰当与否,直接关系到塑件能否完好的高质量地注射成型.其基本作用为:1、从流道来的熔融塑料以最快的速度进入充满型腔。
2、型腔充满后,浇口能迅速冷却封闭,防止型腔能还未冷却的塑料回流。
浇口的设计和塑件的尺寸、形状模具结构,注射工艺条件及塑件性能等因素有关.但是根据上述两句基本作用来说,浇口截面小,长度要短,因为只有这样才能满足增大流料速度,快速冷却封闭,便于塑件分离以及浇口残痕最小等要求.「浇口」(Gate)对於成形性及内部应力有较大的影响,通常依据成形品的形状来决定适当形式,可分为「限制浇口」与「非限制浇口」两大类.限制性浇口是整个浇注系统中截面尺寸最小的部位,通过截面尺寸的突然变化使分流道送来的塑料熔体产生突变的流速增加,提高剪切速率,降低粘度,使其成为理想的流动状态,从而迅速均均衡的充满型腔.对于多型腔模具,调节浇口的尺寸,还可以使非平衡布置的型腔达到同时进料的目的,提高塑件质量. 另外限制性浇口还起着较早固化防止型腔中的熔体倒流的作用, 加工容易,易从浇道切断成形品,可减少残留应力. 又可分为「侧状浇口」(Side Gate)、「重叠浇口」(Overlap Gate)、「凸片浇口」(Tab Gate)、「扇形浇口」(Fan Gate)、「膜状浇口」(Film Gate)、「环形浇口」(Ring Gate)、「盘状浇口」(Disk Gate)、「点状浇口」(Point Gate)及「潜状浇口」(Submarine Gate)等非限制性浇口是由竖浇道直接将塑料注入模穴的浇口,整个浇注系统中截面尺寸最大的部位,它主要是对中大型筒类,壳类塑件型腔起引料和进料后的施压作用.浇口的种类、位置、大小、数目等,直接影响成形品的外观、变形、成形收缩率及强度,所以在设计上应考虑下列事项:在注塑模设计中, 按浇口的结构形式和特点,常用的浇口形式有如下几种:1、直接浇口既是主流道浇口,属于非限制性浇口. 塑料熔体由主流道的大端直接进入型腔,因儿具有流动阻力小,流动流程短及补给时间长等特点.但是也有一定的缺点如进料处有较大的残余应力而导致塑件翘曲变形,由于浇口较大驱除浇口痕迹较困难,而且痕迹较大,影响美观.所以这类浇口多用于注射成型大,中型长流程深型腔筒型或翘型塑件,尤其适合与如聚碳酸脂,聚砜等高粘度塑料.另外,这种形式的浇口只适合于单型腔模具.在设计浇口时,为了减小与塑件接触处的浇口面积,防止该处产生缩口,变形等缺陷,一方面应尽量选用较小锥度的主流道锥角a(a=2~4度),另一方面尽量减小定模板和定模座的厚度.这样的浇口有良好的熔体流动状态,塑料熔体从型腔底面中心部位流向分型面,有利于排气;这样的形式使塑件和浇注系统在分型面上的投影面积最小,模具结构紧凑,注射机受力均匀.2、中心浇口当筒类或壳类塑件的底部中心或接近于中心部位有通孔时,内浇口就开设在该浇口处,同时中心设置分流锥,这种类型的浇口.实际上这是直接浇口的一种特殊形式,具有直接浇口的一系列优点,而克服了直接浇口易产生缩孔,变形等缺陷.中心浇口其实也是端面进料的环行浇口(下面介绍),在设计时,环行的厚度一般不小于0.5mm.进料口环行的面积大于主流道小端面积时,浇口为非限制性浇口;反之,则浇口为限制性型浇口.3、侧浇口侧浇口国外称为标准浇口,(各种图我这里有但是没有扫描仪) 侧浇口一般开设在分型面上,塑料熔体从内侧或外侧充满模具型腔,其截面形状多为矩形(扁槽),改变浇口宽度与厚度可以调节熔体的剪切剪切速率及浇口的冻结时间.这类浇口可根据塑件的形状特征选择其位置,加工和修整方便,因此它是应用较广泛的.优点如下由于浇口截面小,减小浇注系统的浇注系统塑料的消耗量,去除浇口容易,痕迹不明显.缺点有熔接痕存在,注射压力损失较大,使深型腔塑件的排气不利.还克分为1)扇形浇口2)平缝浇口4、环行浇口对型腔填充采用圆环形进料形式的浇口称为环行浇口.特点进料均匀,圆周上各处流速大致相同,流动状态好,型腔中的空气容易排除,熔接痕可以避免.浇口设计在型心上,浇口的厚度t=0.25~1.6mm,长度l=0.8~1.8mm;端面进料的搭接式环行浇口,搭接长度L1=0.8~1.2mm,总长L可取2~3mm; 环行浇口主要用于成型圆筒型无底塑件,但是浇注系统耗料较多,浇口去除困难,浇口痕迹明显.5、轮辐式浇口6、爪形浇口。
浇口的设计原则:1.浇口位置尽量选择在分型面上,以便于加工及其使用时清理浇口2.浇口位距型腔各个部位的距离尽量一致,并使其流程最短3.浇口位置应保证塑料流入型腔时,对着型腔中宽畅,厚壁部位4.避免浇口位置设置时料流直冲型腔壁,型芯,或者嵌件,5.浇口的设置,最好避免使产品产生熔接痕或者控制熔接痕在不重要的部位6.浇口位置及其料流流入方向有利于型腔内气体的排出7.浇口在制品上易于清除,同时不影响制品外观zym_16 edited on 2004-11-08 15:41 作者回复:【分享】浇注系统的设计[Re:zym_16]zym_16模具技术版版主发贴:490 积分:31于2004-09-27 10:57主,分流道截面的选择,1.主流道的截面大于或者等于各个分流道的截面面积之和2.如果型腔数比较多,最好在各个分流道的拐弯处倒圆角3.原则上,主流道的至浇口的末端的分流道的拐弯数不超过3个作者回复:【分享】浇注系统的设计[Re:zym_16]zym_16模具技术版版主发贴:490 积分:31于2004-09-27 11:04机嘴选择的考虑因素:首先来复习一下机嘴的基本常识:作者回复:【分享】浇注系统的设计[Re:zym_16]zym_16模具技术版版主于2004-09-27 11:12浇口套的球面半径大致有两种规格a,1/2“(13mm)b,3/4”(19mm)但是比较常用的还是SR13mm,16mm,20mm,球面的深度3~5mm理论上:浇口套的SR半径=注射机喷嘴半径SR1 + 2mm发贴:490积分:31 注意上图中的各个部位的公差:作者回复:【分享】浇注系统的设计[Re:zym_16]zym_16模具技术版版主发贴:490 积分:31于2004-09-27 12:54这种A型的,优点:加工,安装都比较方便缺点:由于只用螺丝固定所以不能防止机嘴的转动,zym_16 edited on 2004-09-27 12:57作者回复:【分享】浇注系统的设计[Re:zym_16]zym_16模具技术版于2004-09-27 13:01 延长式浇口:优点:流道较短,版主发贴:490 积分:31 缺点:制造比较复杂,三板模时,浇口的头部(图中绿色部位)还有倒扣,便于流道留在脱料板一侧zym_16 edited on 2004-11-08 19:23作者回复:【分享】浇注系统的设计[Re:zym_16]zhengxiaojun初级会员发贴:143积分:10于2004-09-30 12:19 谢谢,受教了作者回复:【分享】浇注系统的设计[Re:zym_16] pronick于2004-10-07 08:11一棵草普通会员发贴:99积分:5謝謝你的寶貴經驗!!作者Re:【分享】浇注系统的设计[Re:zym_16]hp_hie 普通会员发贴:22 积分:1于2004-11-06 09:26 谢谢!!作者Re:【分享】浇注系统的设计[Re:zym_16]zhangben 普通会员发贴:26 积分:3于2004-11-08 11:07你家的大灌嘴才这样!!不懂别误导别人.OK作者Re:【分享】浇注系统的设计[Re:zym_16]zym_16模具技术版版主于2004-11-08 19:25to zhangben 兄能否介绍一下,你的大灌嘴能否上传一张图片阿发贴:490积分:31然后说说到底我那个错在哪?欢迎大家来仿真论坛交流用proe,在学catia.请多多指教作者Re:【分享】浇注系统的设计[Re:zym_16]zym_16模具技术版版主发贴:490积分:31于2004-11-11 13:44不知道楼上的兄弟,说得是否是这种情况但是这个机嘴的加工,没有上面的那个方便, 虽然好多的书都提到这种机嘴欢迎大家来仿真论坛交流用proe,在学catia.请多多指教作者Re:【分享】浇注系统的设计[Re:zhangben]hotpiepro/e&塑性成形版版主发贴:802积分:45于2004-11-11 14:14zhangben wrote:你家的大灌嘴才这样!!不懂别误导别人.OK兄弟,如果有真本事就拿出些真东西出来让兄弟们信服这样躲在后面瞎说(不好意思,不知道是不是瞎说?)兄弟们实在有些气愤不过授人以鱼不如授人以渔!作者Re:【分享】浇注系统的设计[Re:zym_16]fan2008模具技术版版主发贴:309 积分:24于2004-11-11 17:18基本设计原则:1.不要将浇口置于高压力区域2.尽量避免或减少熔合线3.尽量使熔合线远离高压力区域4.对于增强型塑料,浇口位置决定零件的翘曲性能5.提供足够的排气口以避免空气存集交流才会有进步,共同进步,共同提高!作者Re:【分享】浇注系统的设计[Re:zym_16] fan2008于2004-11-11 17:24设立适宜浇口位置的建议:1.将浇口设置在壁面最厚的位置处;模具技术版版主发贴:309 积分:24 2.浇口不能设置在高压区附近;3.对长型的零件,在可能的情况下,浇口应设置在纵向,而不是设置在横向或在中央,特别是对增强性材料的模塑尤为如此。
浇口的设计原则:1.浇口位置尽量选择在分型面上,以便于加工及其使用时清理浇口2.浇口位距型腔各个部位的距离尽量一致,并使其流程最短3.浇口位置应保证塑料流入型腔时,对着型腔中宽畅,厚壁部位4.避免浇口位置设置时料流直冲型腔壁,型芯,或者嵌件,5.浇口的设置,最好避免使产品产生熔接痕或者控制熔接痕在不重要的部位6.浇口位置及其料流流入方向有利于型腔内气体的排出7.浇口在制品上易于清除,同时不影响制品外观zym_16 edited on 2004-11-08 15:41 作者回复:【分享】浇注系统的设计[Re:zym_16]zym_16模具技术版版主发贴:490 积分:31于2004-09-27 10:57主,分流道截面的选择,1.主流道的截面大于或者等于各个分流道的截面面积之和2.如果型腔数比较多,最好在各个分流道的拐弯处倒圆角3.原则上,主流道的至浇口的末端的分流道的拐弯数不超过3个作者回复:【分享】浇注系统的设计[Re:zym_16]zym_16模具技术版版主发贴:490 积分:31于2004-09-27 11:04机嘴选择的考虑因素:首先来复习一下机嘴的基本常识:作者回复:【分享】浇注系统的设计[Re:zym_16]zym_16模具技术版版主于2004-09-27 11:12浇口套的球面半径大致有两种规格a,1/2“(13mm)b,3/4”(19mm)但是比较常用的还是SR13mm,16mm,20mm,球面的深度3~5mm理论上:浇口套的SR半径=注射机喷嘴半径SR1 + 2mm发贴:490积分:31 注意上图中的各个部位的公差:作者回复:【分享】浇注系统的设计[Re:zym_16]zym_16模具技术版版主发贴:490 积分:31于2004-09-27 12:54这种A型的,优点:加工,安装都比较方便缺点:由于只用螺丝固定所以不能防止机嘴的转动,zym_16 edited on 2004-09-27 12:57作者回复:【分享】浇注系统的设计[Re:zym_16]zym_16模具技术版于2004-09-27 13:01 延长式浇口:优点:流道较短,版主发贴:490 积分:31 缺点:制造比较复杂,三板模时,浇口的头部(图中绿色部位)还有倒扣,便于流道留在脱料板一侧zym_16 edited on 2004-11-08 19:23作者回复:【分享】浇注系统的设计[Re:zym_16]zhengxiaojun初级会员发贴:143积分:10于2004-09-30 12:19 谢谢,受教了作者回复:【分享】浇注系统的设计[Re:zym_16] pronick于2004-10-07 08:11一棵草普通会员发贴:99积分:5謝謝你的寶貴經驗!!作者Re:【分享】浇注系统的设计[Re:zym_16]hp_hie 普通会员发贴:22 积分:1于2004-11-06 09:26 谢谢!!作者Re:【分享】浇注系统的设计[Re:zym_16]zhangben 普通会员发贴:26 积分:3于2004-11-08 11:07你家的大灌嘴才这样!!不懂别误导别人.OK作者Re:【分享】浇注系统的设计[Re:zym_16]zym_16模具技术版版主于2004-11-08 19:25to zhangben 兄能否介绍一下,你的大灌嘴能否上传一张图片阿发贴:490积分:31然后说说到底我那个错在哪?欢迎大家来仿真论坛交流用proe,在学catia.请多多指教作者Re:【分享】浇注系统的设计[Re:zym_16]zym_16模具技术版版主发贴:490积分:31于2004-11-11 13:44不知道楼上的兄弟,说得是否是这种情况但是这个机嘴的加工,没有上面的那个方便, 虽然好多的书都提到这种机嘴欢迎大家来仿真论坛交流用proe,在学catia.请多多指教作者Re:【分享】浇注系统的设计[Re:zhangben]hotpiepro/e&塑性成形版版主发贴:802积分:45于2004-11-11 14:14zhangben wrote:你家的大灌嘴才这样!!不懂别误导别人.OK兄弟,如果有真本事就拿出些真东西出来让兄弟们信服这样躲在后面瞎说(不好意思,不知道是不是瞎说?)兄弟们实在有些气愤不过授人以鱼不如授人以渔!作者Re:【分享】浇注系统的设计[Re:zym_16]fan2008模具技术版版主发贴:309 积分:24于2004-11-11 17:18基本设计原则:1.不要将浇口置于高压力区域2.尽量避免或减少熔合线3.尽量使熔合线远离高压力区域4.对于增强型塑料,浇口位置决定零件的翘曲性能5.提供足够的排气口以避免空气存集交流才会有进步,共同进步,共同提高!作者Re:【分享】浇注系统的设计[Re:zym_16] fan2008于2004-11-11 17:24设立适宜浇口位置的建议:1.将浇口设置在壁面最厚的位置处;模具技术版版主发贴:309 积分:24 2.浇口不能设置在高压区附近;3.对长型的零件,在可能的情况下,浇口应设置在纵向,而不是设置在横向或在中央,特别是对增强性材料的模塑尤为如此。
浇口分类设计规范浇口的种类大致分为以下:直浇口、侧浇口(侧浇口、扇形浇口)、搭底浇口、平缝浇口(内环形浇口、外环形)、针点浇口、潜浇口(表面潜浇口、顶杆式潜浇口、平板式零件潜浇口、香蕉潜浇口)。
一、直浇口注:1、d1必须满足注塑机的要求,浇道单边斜度最少12、浇道单边斜度最少1°。
3、d2在满足注塑的条件下在越小越好。
4、L越小越好,可以用加长喷嘴减短流道。
、侧浇口1、浇口尺寸计算方法:(0.8-1.5 ) A=(20- 30) °L1=0.5 -1塑料类别参数nPE/PS0.6POM/PC/PP0.7PMMA/PA0.8PVC0.92 、侧浇口自动脱浇口设计侧浇口在一般设计是不能自动脱浇口的,如果把产品与流道设计成不同时间顶出,便可以实现自动脱浇口的效果。
倒扣-----工IrA1)、在侧面不允许有浇口的情况下;2)、避免有流纹的现象;h=nt w=(3-10)h L=3)除硬质PVC夕卜,适合绝大多数产品I注:h=nt w=(3-10)h L=O. 8-1 ・5四、扇形浇口扇形浇口是侧浇口的改良,它的宽度随深度的减少而增加。
1)、适合于大型平板类形状产品2)、塑料流入型腔呈扁平状,减少流纹及夹水纹的产生。
3)、适合除硬质PVC外的任何塑料,本公司PMMA产品内环行形浇口,适合 于管形零件,浇口 长度 L=0.75-1 , 深度 h=0.7ntL五、平缝式浇口r44+J内环行形浇口,适合 于管形零件,浇口 长度 L=0.75-1 , 深度 h=0.7nth适合于大平板且易变形的零件,h=0.7t L=1-1.3六、针点浇口1)针点浇口在脱模时能够把产品和流道自动分离开,因儿勿须后处理I U2)进胶点处形状的三中形式:7/////V/////Z、A B以上三种形式根据产品的实际要求选择七、潜浇口1、表面潜浇口潜定模潜动模1、浇口处圆角,水口断面好,2、浇口处流道粗,冷却时间长1、 水口顶杆直径D 最小不能少于4mm2、 顶杆扁位h 不能大于1/3D ,否则顶杆容 易被冲歪。

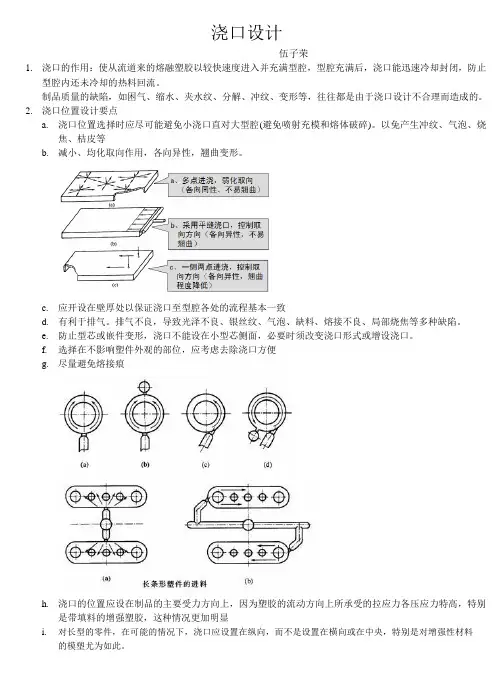

浇口设计伍子荣1.浇口的作用:使从流道来的熔融塑胶以较快速度进入并充满型腔,型腔充满后,浇口能迅速冷却封闭,防止型腔内还未冷却的热料回流。
制品质量的缺陷,如困气、缩水、夹水纹、分解、冲纹、变形等,往往都是由于浇口设计不合理而造成的。
2.浇口位置设计要点a.浇口位置选择时应尽可能避免小浇口直对大型腔(避免喷射充模和熔体破碎)。
以免产生冲纹、气泡、烧焦、桔皮等b.减小、均化取向作用,各向异性,翘曲变形。
c.应开设在壁厚处以保证浇口至型腔各处的流程基本一致d.有利于排气。
排气不良,导致光泽不良、银丝纹、气泡、缺料、熔接不良、局部烧焦等多种缺陷。
e.防止型芯或嵌件变形,浇口不能设在小型芯侧面,必要时须改变浇口形式或增设浇口。
f.选择在不影响塑件外观的部位,应考虑去除浇口方便g.尽量避免熔接痕h.浇口的位置应设在制品的主要受力方向上,因为塑胶的流动方向上所承受的拉应力各压应力特高,特别是带填料的增强塑胶,这种情况更加明显i.对长型的零件,在可能的情况下,浇口应设置在纵向,而不是设置在横向或在中央,特别是对增强性材料的模塑尤为如此。
j.如果有两个或更多的模腔,则零件和浇口应以竖流道为基准设计成对称排列;k.在管式零件中,应首先将熔化物从一端填充环状管,然后再沿着管长填充。
这样可避免在流动前剖面处的不对称性。
3.浇口形式与应用大浇口(非限制性浇口)断面尺寸大、流动阻力小,有利于物料和压力传递,适用于大型、长流程、厚壁制品和高粘度物料的成型。
但浇口凝封慢,浇口处易产生因倒流或过度保压导致的制品缺陷。
另外,浇口尺寸大,去除料把困难,去除料把后的残留痕迹大,易对制品外观和使用造成影响。
小浇口(限制性浇口)断面尺寸小,流动阻力大、压降大,有利于多型腔均衡成型;而且还可使物料流经时的剪切速率大幅度提高,对假塑性熔体有切力变稀和升温作用。
同时,浇口尺寸小,易凝封,可控制补料时间、限制倒流,缩短成型周期。
另外,浇口尺寸小,有利于浇道凝料与制品自动分离,易实现自动化生产;浇口痕迹小,易修整,浇口位置可灵活设置。
浇n是连接流道与型腔之间的一段纲短通道,它长波注系统的关艘部分。
浇口的形状、位置和尺寸对制品的质量影响很大。
浇口分为直接浇口和限制件浇u,直接绕L1打时被称力非限制性浇口,而其他类型的浇u则通称为限制性浇门。
限制性浇口的卞要作用有以下几点:(1)熔体充模后,首先在浇口处凝Iq,当泞射机螺杆袖回时可防止焙体间流退回流(2)熔体在流经狭窄的浇口时卢生摩擦热,使熔体习倔.有助于充模。
(3)易丁切除浇n尾料,钽电容二次加工方便。
(4)对于多型腔模具,浇166炳来半衔进料;对丁多浇n单型胺模具,浇n既能用来平衡进料,义能用来控制熔合纹在制品中的位置。
浇n66理想尺4很难阑丁丁的力祛计算,—般可根据经验,浇门断由积约为分流道断面积的3%一9%.断圆形状常为矩形或凶形,浇口的长度约为1—1.5mm。
齐设计挠口时往往先取较小的尺寸.以便在试模时逐步加以修正。
1.浇口的类型在注射模设计中常均的浇口形式有如下几种。
(1)应接浇口。
如图;—7所示,这种浇口中主流道直接进料,故熔体的压力损大小,成型容易,闽此它适用于任何翅料,常用十成型大面深的塑料制品。
在采均直接浇口时,为了防止前锋冷料流人型胖,常在浇口内侧升设深度为半个制品厚度的冷料井。
直接浇口的缺点是,由于浇口处冈化慢,故容易造成成型周朗延长,容扔产小残余应力、超压填充,浇口处易广生裂纹,浇口凝料切除后制品上的疤痕较大。
直接挠门的尺J受塑料种类和制品质量的影响的经验数据见表5—2。
(2)矩形侧浇u。
如图;—8所尔.矩形侧浇n姬升在模具的分型面上,从制品的边缘进料。
侧浇口的厚度A决定着浇L1的固化时间,在实践小通常是在容许的范围内首先将侧浇口的厚度加工得湾一些,在试模时再进行修正,以调节浇D的固化时间。
矩形侧浇口广泛使均十个小型制品的多则腔注射模,其优点是截而形状简节,易十加工,便于试模后修正,缺点是在制腻的外表凶留有浇u痕迹。
相等,浇口的厚度应逐渐减小。
应注意.浇u的截面积不能大于分流道的截面积,扇形浇n 的长度可比矩形侧浇口的氏度长一些,常为1.3—6.omm。
浇口分类设计规范浇口的种类大致分为以下:直浇口、侧浇口(侧浇口、扇形浇口)、搭底浇口、平缝浇口(内环形浇口、外环形)、针点浇口、潜浇口(表面潜浇口、顶杆式潜浇口、平板式零件潜浇口、香蕉潜浇口)。
一、直浇口注:1、di必须满足注塑机的要求,浇道单边斜度最少12、浇道单边斜度最少1°。
3、d2在满足注塑的条件下在越小越好。
4、L越小越好,可以用加长喷嘴减短流道。
、侧浇口1、浇口尺寸计算方法:(0.8-1.5 ) A=(20- 30) °L1=0.5 -1塑料类别参数nPE/PS0.6POM/PC/PP0.7PMMA/PA0.8PVC0.92 、侧浇口自动脱浇口设计侧浇口在一般设计是不能自动脱浇口的,如果把产品与流道设计成不同时间顶出,便可以实现自动脱浇口的效果。
倒扣-----工A 搭底浇口是侧浇口的改良,适合某种特定形状的产品1)、在侧面不允许有浇口的情况下;2)、避免有流纹的现象;h=nt w=(3-10)h L=3)除硬质PVC夕卜,适合绝大多数产品I_£Z注:h=nt w=(3-10)h L=0・ 8-1 ・5四、扇形浇口扇形浇口是侧浇口的改良,它的宽度随深度的减少而增加。
1)、适合于大型平板类形状产品2)、塑料流入型腔呈扁平状,减少流纹及夹水纹的产生。
3)、适合除硬质PVC外的任何塑料,本公司PMMA产品内环行形浇口,适合 于管形零件,浇口 长度 L=0.75-1 , 深度 h=0.7ntL五、平缝式浇口£4$内环行形浇口,适合 于管形零件,浇口 长度 L=0.75-1 , 深度 h=0.7nth适合于大平板且易变形的零件,h=0.7tL=1-1.3六、针点浇口1)针点浇口在脱模时能够把产品和流道自动分离开,因儿勿须后处理2)进胶点处形状的三中形式:7/////V/////Z、A B以上三种形式根据产品的实际要求选择七、潜浇口1、表面潜浇口潜定模潜动模1、浇口处圆角,水口断面好,2、浇口处流道粗,冷却时间长1、 水口顶杆直径D 最小不能少于4mm2、 顶杆扁位h 不能大于1/3D ,否则顶杆容 易被冲歪。
