电流互感器的误差与选型

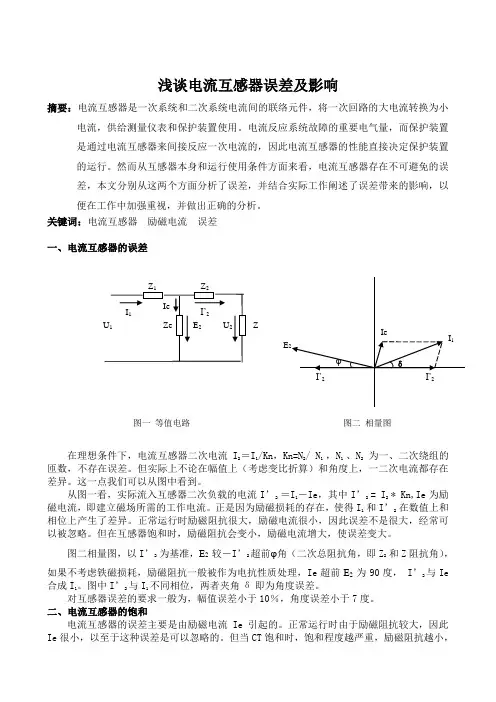

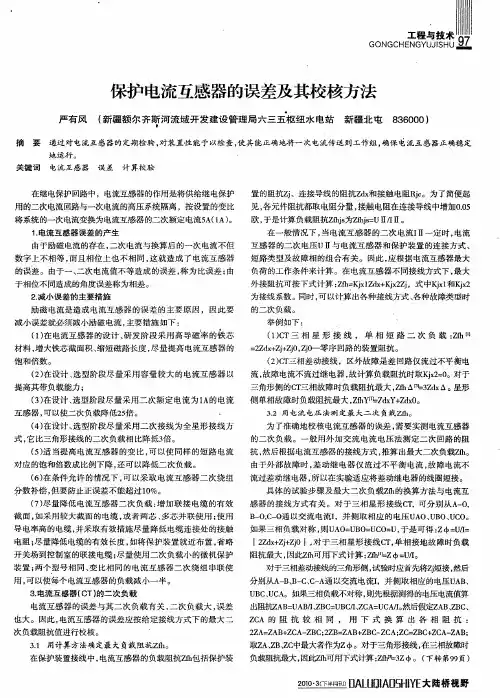

浅谈电流互感器误差及影响摘要：电流互感器是一次系统和二次系统电流间的联络元件，将一次回路的大电流转换为小电流，供给测量仪表和保护装置使用。

电流反应系统故障的重要电气量，而保护装置是通过电流互感器来间接反应一次电流的，因此电流互感器的性能直接决定保护装置的运行。

然而从互感器本身和运行使用条件方面来看，电流互感器存在不可避免的误差，本文分别从这两个方面分析了误差，并结合实际工作阐述了误差带来的影响，以便在工作中加强重视，并做出正确的分析。

关键词：电流互感器 励磁电流 误差一、电流互感器的误差在理想条件下，电流互感器二次电流I 2＝I 1/Kn ，Kn=N 2/ N 1 ，N 1 、N 2 为一、二次绕组的匝数，不存在误差。

但实际上不论在幅值上（考虑变比折算）和角度上，一二次电流都存在差异。

这一点我们可以从图中看到。

从图一看，实际流入互感器二次负载的电流I’2 ＝I 1－Ie ，其中I’2 = I 2 * Kn,Ie 为励磁电流，即建立磁场所需的工作电流。

正是因为励磁损耗的存在，使得I 1 和I’2 在数值上和相位上产生了差异。

正常运行时励磁阻抗很大，励磁电流很小，因此误差不是很大，经常可以被忽略。

但在互感器饱和时，励磁阻抗会变小，励磁电流增大，使误差变大。

图二相量图，以I’2 为基准，E 2 较－I’2超前φ角（二次总阻抗角，即Z 2 和Z 阻抗角），如果不考虑铁磁损耗，励磁阻抗一般被作为电抗性质处理，Ie 超前E 2 为90度， I’2与Ie 合成I 1。

图中I’2与I 1不同相位，两者夹角δ即为角度误差。

对互感器误差的要求一般为，幅值误差小于10％，角度误差小于7度。

二、电流互感器的饱和电流互感器的误差主要是由励磁电流Ie 引起的。

正常运行时由于励磁阻抗较大，因此Ie 很小，以至于这种误差是可以忽略的。

但当CT 饱和时，饱和程度越严重，励磁阻抗越小，Z图一 等值电路E 图二 相量图励磁电流极大的增大，使互感器的误差成倍的增大，影响保护的正确动作。

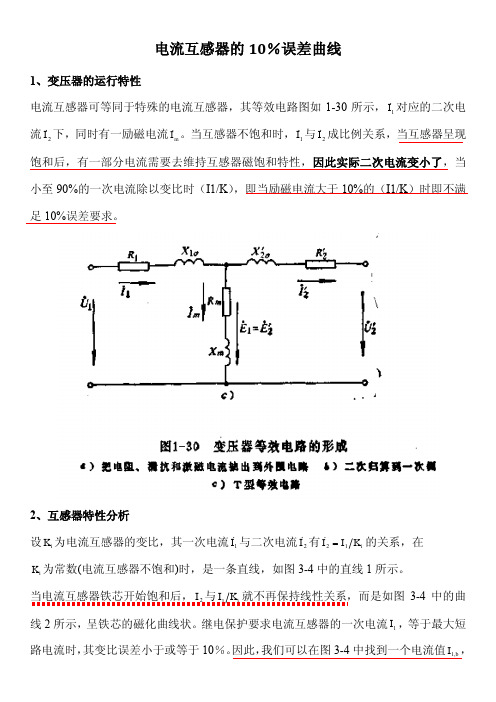

电流互感器的10％误差曲线1、变压器的运行特性电流互感器可等同于特殊的电流互感器，其等效电路图如1-30所示，1I 对应的二次电流2I 下，同时有一励磁电流m I 。

当互感器不饱和时，1I 与2I 成比例关系，当互感器呈现饱和后，有一部分电流需要去维持互感器磁饱和特性，因此实际二次电流变小了，当小至90%的一次电流除以变比时（I1/K ），即当励磁电流大于10%的（I1/K ）时即不满足10%误差要求。

2、互感器特性分析设i K 为电流互感器的变比，其一次电流1I 与二次电流2I 有i K I I 12 的关系，在i K 为常数(电流互感器不饱和)时，是一条直线，如图3-4中的直线1所示。

当电流互感器铁芯开始饱和后，2I 与i K I 1就不再保持线性关系，而是如图3-4中的曲线2所示，呈铁芯的磁化曲线状。

继电保护要求电流互感器的一次电流1I ，等于最大短路电流时，其变比误差小于或等于10％。

因此，我们可以在图3-4中找到一个电流值b I ,1，自b I ,1点作垂线与曲线1、2分别相交于B 、A 点，且11.0I BA '=(1I '为归算到二次侧的1I 值)。

如果电流互感器的一次电流b I I ,11≤，其变比误差就不会大于10％；如果b I I ,11>，其变比误差就大于10％。

3、10％误差试验、计算的步骤(1)收集数据：保护类型、整定值、变比和电流互感器接线方式。

(2)测量电流互感器二次绕组直流电阻值。

近似代替电流互感器二次绕组漏抗2Z ，110～220kV 的电流互感器取22Z R =，35kV 贯穿式或厂用馈电线电流互感器取223Z R =。

(3)用伏安特性法测试)(e I f U =曲线，用下式分别求出励磁电压、励磁阻抗、电流倍数、允许负载的数值。

102,211109)2A 5(10Z I E Z I m I I I I I m een e N N e N -=====时，当，(4)求计算电流倍数ca m ：10%90%为了便于计算，制造厂对每种电流互感器提供了在m 10下允许的二次负载阻抗Zen，曲线：m 10=f（Zen）称为电流互感器的10%误差曲线。

继电保护用电流互感器１０％误差曲线的计算方法及其应用1 电流互感器的误差电流互感器，用来将一次大电流变换为二次小电流，并将低压设备与高压线路隔离，是一种常见的电气设备。

其等值电路如图1所示，向量图如图2所示。

图中I ’１为折算到二次侧的一次电流，R ’１、X ’１为折算到二次侧的一次电阻和漏抗；R 2、X 2为二次电阻和漏抗；I 0为电流互感器的励磁电流。

在理想的电流互感器中I 0的值为零，I ’１＝I 2。

但实际上Z 2为Z 0相比不能忽略，所以，0I .=1I .-0I .2≠；由电流互感器的向量图中可看出，电流互感器的误差主要是由于励磁电流I 0的存在，它使二次电流与换算到二次侧后的一次电流I ’１不但在数值上不相等，而且相位也不相同，这就造成了电流互感器的误差。

电流互感器的比误差f=100III '12'1⨯-；角误差为I ’１与I 2间的夹角。

做为标准和测量用的电流互感器，要考虑到在正常运行状态下的比误差和角误差；做为保护用的电流互感器，为保证继电保护及自动装置的可靠运行，要考虑当系统出现最大短路电流的情况下，继电保护装置能正常工作，不致因为饱和及误差带来拒动，因而规程的规定，应用于继电保护的电流互感器，在其二次侧负载和一次电流为已知的情况下，电流误差不得超过10%。

2 电流互感器的１０％误差及１０％误差曲线设Ki为电流互感器的变比，其一次侧电流与二次电流有I2＝I1／Ki的关系，在Ki为常数（电源互感器I2不饱和）时，就是一条直线，如图3所示。

当电流互感器铁芯开始饱和后，与I1／Ki 就不再保持线性关系，而是如图中的曲线2所示，呈铁芯的磁化曲线状。

继电保护要求电流互感器的一次电流I1等于最大短路电流时，其变比误差小于或等于10％。

因此，我们可以在图中找到一个电流值I1.b，自I1.b作垂线与曲线1、2分别相交于B、A两点，且BA＝0.1I ’１（为折算到二次的I1值）。

电流互感器选配过大或者过小对计量精度有影响吗Prepared on 22 November 2020电流互感器选配过大或者过小对计量精度有影响吗是否有影响主要看以下两种情况：1、电流互感器的一次额定电流选择过大，流过电度表的实际电流就偏小，只要实际电路不低于电度表的“起始” 电流值，计量精度就不受影响的。

2、电流互感器的一次额定电流选择过小，则大电流时容易造成电流互感器的铁芯磁饱和，而使计量误差增大，也容易产生较大的热量。

1、例如：实际的额定电流约 45 A 选择常用的 150 / 5 电流互感器，倍率是 30 倍。

当满载时（45 A），二次电流为 45 A ÷ 30 倍＝ 1.5 A ，计量还是准确的。

2、例如：实际的额定电流约 200 A 选择常用的 150 / 5 电流互感器，就属于过载运行了，满载时容易造成电流互感器的铁芯磁饱和，计量误差增大，也容易产生较大的热量。

追问第一个二次电流不超过5A计量就是准确的吗谢谢追答你好：计量电度表的额定电流为 5 A ，在 5 A 以内是准确的。

追问谢谢，发布问题的时候忘写采纳奖励分数，我给你补上追答不用谢。

追问那如果把互感器换成500/5又会怎么样追答你可以算一下倍率：500 / 5 是100 倍，如果还是 45 A 的实际电流，那么二次输出电流就只有 0.45 A 了，如果高于电度表的起始电流，计量就是正常的，低于电度表的起始电流值，电度表就有可能不转了。

电流互感器如果选型太大或太小造成的误差大吗保护用电流互感器可数十倍过载，但是，精度很低。

测量用电流互感器一般可过载20%，过载20%以内能保证测量精度。

过载量超过20%以后，精度下降，并且可能损坏电流互感器。

电流互感器选型过大的话，对精度会有一定的影响。

普通互感器一般要求被测电流在额定电流的30%以上。

S级电流互感器在5%以上都能获得较高的精度。

电流互感器的误差产生的原因是什么，如何减少误差测量误差就是电流互感器的二次输出量I2与其归算到一次输入量I’1的大小不相等、幅角不相同所造成的差值。

电流互感器的误差主要有以下几种：
1. 校验用电流互感器精度：0.1S级，误差0.1%，常用于校验计量级电流互感器的准确度。

2. 计量用电流互感器精度：0.2S 0.5级，误差0.2%和0.5%，用于电费结算的依据，部分场合也会使用0.5级。

3. 测量级电流互感器：0.5级、1.0级，2.0级等，一般用于电流表。

4. 保护用电流互感器精度：10P10、10P20、5P10、5P20等，精度的含义：以10P10为例，即流过电流互感器的电流，是其额定电流的10倍以内的时候，电感器的误差在±10%以内。

5. 在一些特殊场合，还有精度更精的电流互感器，有0.005级、0.05级等，使用场合较少。

以上信息仅供参考，如需了解更多信息，建议咨询专业人士。

一文看懂电流互感器选型原则和方法及使用方法电流互感器的选用原则及方法1、额定电压电流互感器额定电压应大于装设点线路额定电压。

2、变比应根据一次负荷计算电流IC选择电流互感器变比。

电流互感器一次侧额定电流标准比（如20、30、40、50、75、100、150、2×a/C）等多种规格，二次侧额定电流通常为1A或5A。

其中2×a/C表示同一台产品有两种电流比，通过改变产品的连接片接线方式实现，当串联时，电流比为a/c，并联时电流比为2×a/C。

一般情况下，计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流（即计算IC）。

如线路中负荷计算电流为350A，则电流互感器的变流比应选择400/5。

保护用的电流互感器为保证其准确度要求，可以将变比选得大一些。

3、准确级应根据测量准确度要求选择电流互感器的准确级并进行校验。

下表为不同准确级电流互感器的误差限值：准确级选择的原则：计费计量用的电流互感器其准确级不低于0．5级；用于监视各进出线回路中负荷电流大小的电流表应选用1．0—3．0级电流互感器。

为了保证准确度误差不超过规定值，一般还校验电流互感器二次负荷（伏安），互感器二次负荷S2不大于额定负荷S2n，所选准确度才能得到保证。

准确度校验公式：S2≤S2n。

二次回路的负荷l：取决于二次回路的阻抗Z2的值，则：S2=I2n2︱Z2︱≈I2n2（∑︱Zi︱+RWl+RXC）或S2V1≈∑Si+I2n2（RWl+RXC）式中，Si、Zi为二次回路中的仪表、继电器线圈的额定负荷和阻抗，RXC为二次回路中所有接头、触点的接触电阻，一般取0．1Ω，RWL为二次回路导线电阻，计算公式化为：RWL=LC/（r×S）。

式中，r为导线的导电率，铜线r=53m/（Ωmm2），铝线r=32m（Ωmm2），S为导线截面积（mm2），LC为导线的计算长度（m）。

设互感器到仪表单向长度为L1，。

电流互感器选配过大或者过小对计量精度有影响吗是否有影响主要看以下两种情况：1、电流互感器的一次额定电流选择过大，流过电度表的实际电流就偏小，只要实际电路不低于电度表的“起始” 电流值，计量精度就不受影响的。

2、电流互感器的一次额定电流选择过小，则大电流时容易造成电流互感器的铁芯磁饱和，而使计量误差增大，也容易产生较大的热量。

1、例如：实际的额定电流约45 A 选择常用的150 / 5 电流互感器，倍率是30 倍。

当满载时（45 A），二次电流为45 A ÷30 倍＝ 1.5 A ，计量还是准确的。

2、例如：实际的额定电流约200 A 选择常用的150 / 5 电流互感器，就属于过载运行了，满载时容易造成电流互感器的铁芯磁饱和，计量误差增大，也容易产生较大的热量。

追问第一个二次电流不超过5A计量就是准确的吗谢谢追答你好：计量电度表的额定电流为 5 A ，在 5 A 以内是准确的。

追问谢谢，发布问题的时候忘写采纳奖励分数，我给你补上追答不用谢。

追问那如果把互感器换成500/5又会怎么样追答你可以算一下倍率：500 / 5 是100 倍，如果还是45 A 的实际电流，那么二次输出电流就只有0.45 A 了，如果高于电度表的起始电流，计量就是正常的，低于电度表的起始电流值，电度表就有可能不转了。

电流互感器如果选型太大或太小造成的误差大吗保护用电流互感器可数十倍过载，但是，精度很低。

测量用电流互感器一般可过载20%，过载20%以内能保证测量精度。

过载量超过20%以后，精度下降，并且可能损坏电流互感器。

电流互感器选型过大的话，对精度会有一定的影响。

普通互感器一般要求被测电流在额定电流的30%以上。

S级电流互感器在5%以上都能获得较高的精度。

电流互感器的误差产生的原因是什么，如何减少误差测量误差就是电流互感器的二次输出量I2与其归算到一次输入量I’1的大小不相等、幅角不相同所造成的差值。

因此测量误差分为数值（变比）误差和相位（角度）误差两种。

保护用电流互感器的准确级及误差限值如何计算？（1）各类准确级误差限值（a) P类和PR类电流互感器电流互感器的准确级以在额定准确限值一次电流下允许复合误差的百分数标称，标准准确级为：5P,10P,5PR,10PR。

电流互感器在额定频率及额定负荷下，电流误差、相位误差和复合误差应不超过表7的值表7准确级额定一次电流下的电流误差（%）额定一次电流下的相位差额定准确限值一次电流下的复合误差（%）（‘）（rad)5P,5PR ±1 ±60 ±1.8 510P,10PR ±3 - - 10发电机变压器主回路、220KV及以上电压线路宜采用复合误差较小的5P或5PR级电流互感器。

其他回路可采用10P或10PR级电流互感器。

P类和PR类保护用电流互感器能满足复合误差要求的准确限值系数，Kalf一般可取5、10、15、20、25、30和40。

必要时，可与制造厂家协商，采用根大的Kalf值。

（b) TP类电流互感器：TP类电流互感器一般用在220KV级以上高压和超高压系统中，在这里不予说明。

（2）P、PR和PX类电流互感器的选择计算P、PR类电流互感器用于稳态要求的线路或变压器，只校验其稳态性能。

电流互感器通过规定的保护校验故障电流Ipef时，其误差应在规定范围内，Ipef和Ipn之比称为故障校验系数Kpef。

Ipef按以下原则确定：（a）按可信赖性要求，Ipef应按区内最严重的短路电流确定，对于过流保护和距离保护，应考虑两种情况：（1）在保护区内末端故障时，Ipef流过电流互感器的最大短路电流Iac.max;(2)在保护安装点近处故障时，允许电流互感器的误差超过规定值，但必须保证保护装置的可靠性和快速性。

（b) 按安全性要求，Ipef应按区外最严重的短路电流确定。

按下列条件进行计算：1）一般选择计算：电流互感器的额定准确限值一次电流Ipel应大于保护校验故障电流Ipef，必要时，还应考虑电流互感器暂态饱和的影响，即准确限值系数Kalf应大于K*Kpef,K为用户规定的暂态系数；电流互感器的额定二次负荷应大于实际二次负荷。

按照10%误差曲线效验电流互感器的步骤
按照10%误差曲线效验电流互感器的步骤
1、按照保护装置类型计算流过电流互感器的一次电流倍数.
2、根据电流互感器的型号、变比和一次电流倍数,在10%误差曲线上确定电流互感器的允许二次负荷.
3、按照对电流互感器二次负荷较严重的短路类型计算电流互感器的实际二次负荷. 如:Y型接线的电流互感器三相及两相短路实际二次负荷Zfh=Rdx+Zk+Rjc Rdx:连接导线的电阻,o. Zk:继电器的计算阻抗,o. Rjc:接触电阻,一般取0.05o.
4、比较实际二次负荷与允许二次负荷.如实际二次负荷小于允许二次负荷,表示电流互感器的误差不超过10%;如实际二次负荷大于允许二次负荷,则应采取下述措施,使其满足10%误差曲线.
a、增大连接导线截面或缩短连接导线长度,以减小实际二次负荷.
b、选择变比较大的电流互感器,减小一次电流倍数,增大允许二次负荷.
c、将电流互感器的二次绕组串联起来,使允许二次
负荷增大一倍.。

电流互感器5P25/5P25/5P25/0.5/0.2S该互感器有三个保护用绕组5P25，绕组精度5%，精度保证范围，允许电流到额定值的25倍；一个测试绕组0.5，测试精度0.5%；还有一个特殊用途的测量绕组0.2S，测量精度平均0.2%。

5P30 ：5P表示是保护用互感器，准确级次为5P级，就是当电流在额定准确限值一次电流下综合误差值为5%。

30表示准确限值倍数为30倍，0.5为测量用电流互感器准确级次；0.2S 为特殊用途互感器的准确级次。

测量用电流互感器二次负荷这里没有标出，一般选用15伏安或1伏安。

测量用电流互感器的误差是在负荷变动下电流误差略有变化，变化范围当负荷在5-120%变动时，误差变动范围为0.75-0.2%一．按一次侧计算电流占电流互感器一次侧额定电流的比例根据<<电气装置的电测量仪表装置设计规范>>(GBJ63-90)的规定，在额定值的运行条件下，仪表的指示在量程的70%~100%处,此时电流互感器最大变比应为: N=I1RT /(0.7*5);I1RT ----变压器一次侧额定电流, A； N----电流互感器的变比；显然按此原则选择电流互感器变比时，变比将很小,下面列出400~1600kVA变压器按此原则选择时,电流互感器的最大变比：向左转|向右转从上表可以看出, 对于630kVA变压器,电流互感器的最大变比为15，当取50/5=10时,额定电流仅占电流量程3.64/5=72.8%。

这可能是一些设计人员把630kVA变压器的供电出线断路器处电流互感器变比取50/5的一个原因,另外在许多时候，设计时供电部门往往不能提供引至用户处的电源短路容量或系统阻抗，从而使其他几个条件的校验较难进行,这可能是变比选择不当得另一个原因。

从下面的分析中，我们将发现按此原则选择时，变比明显偏小,不能采用。

二．按继电保护的要求为简化计算及方便讨论，假设：（1）断路器出线处的短路容量，在最大及最小运行方式下保持不变；（2）电流互感器为两相不完全星型接线；（3）过负荷及速断保护采用GL-11型过电流继电器；（4）操作电源为直流220V，断路器分闸形式为分励脱扣。

电流互感器选择与检验的原则时间:2011-09-30来源:作者:电工之家1 前言近几年来，随着我国电力工业中城网及农网的改造，以及供电系统的自动化程度不断提高，电流互感器作为电力系统的一种重要电气设备，已被广泛地应用于继电保护、系统监测和电力系统分析之中。

电流互感器作为一次系统和二次系统间联络元件，起着将一次系统的大电流变换成二次系统的小电流，用以分别向测量仪表、继电器的电流线圈供电，正确反映电气设备的正常运行参数和故障情况，使测量仪表和继电器等二次侧的设备与一次侧高压设备在电气方面隔离，以保证工作人员的安全。

同时，使二次侧设备实现标准化、小型化，结构轻巧，价格便宜，便于屏内安装，便于采用低压小截面控制电缆，实现远距离测量和控制。

当一次系统发生短路故障时，能够保护测量仪表和继电器等二次设备免受大电流的损害。

下面就有关电流互感器的选择和使用作一浅薄探讨，以飨各位读者朋友。

2电流互感器的原理互感器，一般W1≤W2，可见电流互流感器为一“变流”器，基本原理与变压器相同，工作状况接近于变压器短路状态，原边符号为L1、L2，副边符号为K1、K2。

互感器的原边串接入主线路，被测电流为I1，原边匝数为W1，副边接内阻很小的电流表或功率表的电流线圈，副边电流为I2，副边匝数为W2。

原副边电磁量及规定正方向由电工学规定。

由原理可知，当副边开路时，原边电流I1中只有用来建立主磁通Φm的磁化电流I0，当副边电流不等于零时，则产生一个去磁磁化力I2W1，它力图改变Φm，但U1一定时，Φm是基本不变的，即保持I0W1不变，因为I2的出现，必使原边电流Il增加，以抵消I2W2的去磁作用，从而保证I0W1不变，故有：I1Wl＝I0Wl+(－I2W2) (1)即I0＝I1+W2I2／Wl (2)在理想情况下，即忽略线圈的电阻，铁心损耗及漏磁通可得：I1W1＝－I2W2有：Il／I2＝－W2／W13 电流互感器的选择3．1 电流互感器选择与检验的原则1)电流互感器额定电压不小于装设点线路额定电压；2)根据一次负荷计算电流IC选择电流互感器变化；3)根据二次回路的要求选择电流互感器的准确度并校验准确度；4)校验动稳定度和热稳定度。

电流互感器的极性、误差1 TA的极性(1)电力运行经验表明，TA的极性对继电保护装置能否正确动作影响极大。

农网中，大多保护装置特别是变压器差动保护装置，误动的主要原因就是连接TA二次线圈时极性接反。

(2)TA线端抽头有极性标注，原边用L1和L2表示，副边用K1和K2表示，L1和K1为同极性端子，L2和K2为同极性端子。

当一次电流由L1流进，L2流出时，二次电流应当由K1流出经过二次负载流进K2。

这样，当一、二次绕组中同时由同性端子通入电流时，在铁心中产生的磁通方向也相同；反之，如果极性接反，一二次绕组在铁心中产生的磁通方向相反，二次侧不能正确测量一次侧电流大小和方向，保护装置不能正确判断事故，从而出现“该动不动，不该动误动”现象。

(3) TA二次回路接线完毕之后，一定对一、二次绕组间的极性进行检验，以保证正确对应。

检验方法就是在二次回路中串接一只电流指示表，原边加入直流电流，根据原边电流方向和电流表指示方向即可鉴别出同极性端。

2 TA的误差(1)TA是作为电流源而工作的，运行中的TA由于励磁电流的存在，二次电流I2与换算后的一次电流I′1不但在数值上不相等，在相位上也不相同，这就造成了TA的误差。

由于换算后的一、二次电流数值不等造成的电流误差，称为变比误差(简称比差)通常以实测二次电流I2与换算到二次侧的一次电流I′1(I′1=I1/nLH)之差对I′1的百分比表示，即 fWC= ×100%。

(2)由于励磁电流造成二次与一次电流向量间的夹角，称为相角误差(简称相差或角差)，用δ表示，当二次电流向量超前于一次电流相量时，δ为正角差；反之δ为负角差。

(3)当系统发生短路故障时，通过TA的一次电流成倍增长，铁心严重磁饱和，励磁电流急剧增加，TA 误差迅速加大，严重影响继电保护装置动作的可靠性。

因此，规程规定保护用TA最大比差小于10%，最大角差小于7°。

3 影响TA误差的因素(1)与励磁安匝大小有关，励磁安匝加大，励磁电流增加，误差加大。

电流互感器误差产生原因及解决方案一、电流互感器产生误差原因电流互感器主要由三部分组成：铁心、一次线圈和二次线圈。

由于铁心磁阻的存在，电流互感器在传变电流的过程中，必须消耗一小部分电流用于激磁，使铁心磁化，从而在二次线圈产生感应电势和二次电流，电流互感器的误差就是由于铁心所消耗的励磁电流引起的。

影响电流互感器的主要原因是内部参数，大致分为为四点：1、二次线圈内阻和漏抗对误差的影响，要改善误差应尽量减小R2和适当的X2值；2、铁芯截面对误差的影响，铁芯截面增大使铁芯的磁通密度减少，励磁电流减小，这样可以改善比差和角差；3、线圈匝数对误差的影响，增加匝数可以使磁通密度减小；4、减少铁芯损耗和提高导磁率，在铁芯磁通密度不变的条件下，减少铁芯励磁安匝和损耗安匝也将改善比差和角差，因此采用优质的磁性材料和采取适宜的退火工艺都能达到提高导磁率和减少损耗的目的。

在正常工作中的电流互感器其内部参数已经确定，这时它的误差大小将受二次电流（或一次电流）、二次负载阻抗、功率因数以及电源频率、铁芯剩磁、外界磁场和温湿度等影响。

在运行中，电流频率的变动对误差的影响比较复杂，频率变动不但影响铁芯损耗、磁通密度和线圈漏抗的大小，也同时影响了二次侧负载电抗值。

在非运行即正常检测的情况下，电流互感器产生误差的原因有以下几点：1、检测用的直流双臂电桥在测量使用中方法不规范，现使用的电桥为QJ42型携带式直流双臂电桥，使用后没有把倍率开关旋到“G”短路位置上；电源方式为仪器背面电池盒中装入3—5节1号干电池；导线没有原厂配线，为后自行添加配线，因此导线与各接线柱连接不严密，有部分金属丝暴露在空气中，这使得电桥在使用过程中由于导线受温度、湿度、以及人为触碰而产生微小误差。

2、电流互感器的底座为金属底座，易受到存放台面温湿度的影响，螺丝与底座连接处有缝隙，这样会导致电流互感器在清洗或上油漆的过程中水分进入，使得内部线圈受潮；有个别互感器外壳上有裂纹，也会使得内部线圈受潮或受温度影响。

互感器应用中的注意事项及选型互感器是将一次系统的电压、电流信息准确地传递到二次侧相关设备；将一次系统的高电压、大电流变换为二次侧的低电压（标准值）、小电流（标准值），使测量、计量仪表和继电器等装置标准化、小型化，并降低了对二次设备的绝缘要求；将二次侧设备以及二次系统与一次系统高压设备在电气方面很好地隔离，从而保证了二次设备和人身的安全。

1. 互感器定义：是电流互感器和电压互感器的统称，用于将高电压、大电流转换为低电压、小电流的器件，用于测量或保护系统。

1.1分类互感器根据测试对象的不同可以分为：电流互感器和电压互感器。

2.电流互感器电流互感器（又称CT）是按一定比例和准确度转换电流的大小的仪器，电流互感器在电工测量和继电保护中的主要作用是将高压电流和低压大电流变成电压较低的小电流，供给仪表和继电保护装置，并将仪表和继电保护与高压电路隔开。

电流互感器的二次侧额定电流均为5A，这使得测量仪表和继电保护装置的使用安全、方便，也使其在制造上可以标准化，简化制造工艺并降低成本。

根据结构不同，电流互感器又可以分为：a、普通电流互感器。

其结构较为简单，有相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。

其工作原理已变压器基本相同，一次绕组的匝数（N1）较少，直接串联于电源线路中，一次负荷电流（I1）通过一次绕组时）产生的交变磁通，感应产生按比例减小的二次电流（I2）；二次绕组的匝数（N2）较多，。

与仪表、继电器、变送器等电流线圈的二次负荷（Z）串联形成闭合回路，由于一次绕组与二次绕组有相等的安培匝数，I1N1=I2N2，电流互感器额定电流比电流互感器实际运行中的负荷阻抗小。

二次绕组接近于短路状态，相对于一台短路运行的变压器。

图 1 普通电流互感器b、穿心式电流互感器其本身结构不设一次绕组，载流（负荷电流）导线由L1至L2穿过由硅钢片擀卷制成的圆形或其它形状的铁心起一次绕组作用。

二次绕组直接均匀缠绕在圆形铁心上，与仪表、继电器、变送器等电流线圈的二次负荷串联形成闭合回路。

No.1Big-bit磁性元件与电源网/news/196037.html 如何分析电流互感器的误差？【大比特导读】一般的电压互感器在制作时，额定电流400A以下多采用多匝式结构，这是因为电压互感器的误差决定于它的铁心所消耗的励磁安匝I0N1(磁势)占原方绕组总励磁安匝I1N1(磁势)的百分数，对于同一台铁心，在相同的原方电流下，原方绕组匝数越少，误差越大。

在实际工作中正确分析零序电流互感器的误差很重要。

电流互感器的工作条件属于套管型(或称母线型)电压互感器，这种电压互感器原方无绕组，而是将被测回路的导体(引线套管或汇流排)或电缆穿过它的内孔，作为原方绕组，因而仅有1匝。

套管型电压互感器在其原方电流小于100A时已不能保证准确度，一般的电压互感器在制作时，额定电流400A以下多采用多匝式结构，这是因为电压互感器的误差决定于它的铁心所消耗的励磁安匝I0N1(磁势)占原方绕组总励磁安匝I1N1(磁势)的百分数，对于同一台铁心，在相同的原方电流下，原方绕组匝数越少，误差越大。

套管型(或称母线型)电压互感器原方绕组仅有1匝，原方电流里激磁电流占的比例较大，造成较大误差。

而零序电流互感器实际应用在小电流接地系统中，其原方电流值均很小，正常运行时其原方基本无电流，出现接地故障时其原方电流(故障电流)也很小，一般在10A以下。

如该系统接地故障电流大于。

10A时，规程规定要装设消弧线圈进行补偿，带有消弧线圈补偿时接地故障电流更小，一般小于2～5A(可小到0.2～0.5A)。

在这样小的原方电流下常规零序电流互感器的变比和相角误差均很大，所以一般各互感器生产厂家对零序电流互感器均不能给出变比，也无误差保证指标。

从零序电流互感器的实际一、二次电流变化曲线(变比曲线)中可知：零序电流互感器的电流变比值随一次电流值变化很大，而一次电流在小于1A时，已经不能再给出具体的二次电流输出值。

经实际测量，在原方零序电流为5A以下时，各厂家生产的零序电流互感器，带上规定的二次负荷后，变比误差达20%～80%，角误差达10°～50°使得利用零序电流大小与方向、零序电流中5次谐波电流大小与方向和零序有功、无功功率原理的接地检测装置和微机保护无法保证接地检测的准确度。

继电保护用电流互感器１０％误差曲线的计算方法及其应用电流互感器是电力系统中非常重要的一次设备，而掌握其误差特性及10%误差曲线，对于继电保护人员来说是十分必要的，它可避免继电保护装置在被保护设备发生故障时拒动，保证电力系统稳定．可靠的运行，对提高继电保护装置的正确动作率有着十分重要的意义。

本文就用在电流互感器二次侧通电流法，如何绘制电流互感器的10%误差曲线，并对其如何应用，加以说明。

1 电流互感器的误差电流互感器，用来将一次大电流变换为二次小电流，并将低压设备与高压线路隔离，是一种常见的电气设备。

其等值电路如图1所示，向量图如图2所示。

图中I ’１为折算到二次侧的一次电流，R ’１、X ’１为折算到二次侧的一次电阻和漏抗；R 2、X 2为二次电阻和漏抗；I 0为电流互感器的励磁电流。

在理想的电流互感器中I 0的值为零，I ’１＝I 2。

但实际上Z 2为Z 0相比不能忽略，所以，0I .=1I .-0I .2 ；由电流互感器的向量图中可看出，电流互感器的误差主要是由于励磁电流I 0的存在，它使二次电流与换算到二次侧后的一次电流I ’１不但在数值上不相等，而且相位也不相同，这就造成了电流互感器的误差。

电流互感器的比误差f=100II I '12'1⨯-；角误差为I ’１与I 2间的夹角。

做为标准和测量用的电流互感器，要考虑到在正常运行状态下的比误差和角误差；做为保护用的电流互感器，为保证继电保护及自动装置的可靠运行，要考虑当系统出现最大短路电流的情况下，继电保护装置能正常工作，不致因为饱和及误差带来拒动，因而规程的规定，应用于继电保护的电流互感器，在其二次侧负载和一次电流为已知的情况下，电流误差不得超过10%。

2 电流互感器的１０％误差及１０％误差曲线设Ki 为电流互感器的变比，其一次侧电流与二次电流有I 2＝I 1／Ki 的关系，在Ki 为常数（电源互感器I 2不饱和）时，就是一条直线，如图3所示。

浅谈电流互感器部分参数的选型误区摘要：电流互感器是电网中常用的设备。

本文介绍了在电流互感器电气参数选型中的某些误区。

关键词：电流互感器；仪表保安系数；暂态工作循环；多抽头CT电流互感器是电网中常用的设备，它是在电网中将大电流变换为可以测量的小电流，供给仪表和继电保护装置实现测量、计量、保护等作用。

本文介绍了在选择电流互感器的某些电气参数时需要注意的问题，希望能够与读者在使用电流互感器方面进行讨论。

1、仪表保安系数额定仪表限值一次电流（IPL）是指在额定二次负荷下电流互感器复合误差大于或等于10％时的最小一次电流。

仪表保安系数（FS）是额定仪表限值一次电流与额定一次电流的比值，其标准值为5和10，习惯上与准确度一起表示，如0.2FS10。

简单地说，当发生短路时一次电流增长到额定一次电流的几倍到几十倍。

在一次电流小于额定仪表限值一次电流时，测量级电流互感器的二次电流能够保证误差；当一次电流大于额定仪表限值一次电流时，电流互感器的复合误差超过10%，说明铁芯已开始趋于饱和，二次电流的上升不再与一次电流成线性，上升非常缓慢，从而保护测量级电流互感器的二次回路中的仪器仪表的安全。

标准GB20840.2《互感器第2部分：电流互感器的补充技术要求》规定“仪表保安系数标准值为FS5和FS10。

”在选型时通常对此不做要求，默认测量级CT保证FS10,。

但有些设计在选型时为了严格要求，将仪表保安系数限定为5。

为了保证仪表保安系数FS5的要求，需要在CT线圈二次侧串联速饱和线圈。

图1为串联速饱和线圈的电流互感器的接线方法。

在电流互感器的主线圈的二次绕组串联一个速饱和线圈，速饱和线圈的匝数与主线圈二次绕组匝数相同，变比为1:1。

当主线圈的二次电流达到额定值的5倍时，速饱和线圈达到磁通量饱和，二次电流ISC不再上升，保证了仪表保安系数FS5的要求，但是同时带来了接线复杂、成本上升的问题。

图1 串联速饱和线圈的电流互感器DL866对此进行了说明。

电流互感器10％误差曲线及应用分析10％误差曲线是保护用电流互感器的一个重要的基本特征。

保护应电流互感器的工作特点不同于测量用电流互感器，它要求当电力系统发生故障时，即电流骤增时能正确地反应故障电流的数值，从而正确启动继电保护装置动作。

故障电流要比系统正常运行时的工作电流大几倍甚至几十倍，为了保证继电保护装置正确动作，规定此时电流互感器的电流误差不允许超过10％。

电流互感器10％误差曲线是指在电流误差为10％的条件下，一次电流对其额定电流的倍数与电流互感器允许的二次负荷（阻抗）的关系曲线。

某电流互感器的10％误差曲线如下图所示。

电流互感器的10％误差曲线可在产品样本中查到。

由上图可见，一次电流倍数越大，允许的二次负荷阻抗越小，才能满足要求。

影响电流互感器误差的主要因素是励磁电流。

而从应用角度出发，减小电流互感器的误差，就必须限制其二次负荷阻抗。

电流互感器二次负荷阻抗Z2由三个部分组成：所有仪表和继电器串联线圈的总阻抗∑Zm（通常继电保护用电流互感器不与测量仪表电流互感器共用，因此这时不计及仪表的阻抗）、二次电缆（导线）阻抗RL 和接触阻抗RC。

二次负荷阻抗还与电流互感器的接线方式有关。

电流互感器在不同接线方式下的负荷阻抗及导线计算长度，见下表。

由于RC 可以认为不可调节，∑Zm随着采用保护方式的不同而不同，但一旦保护装置的方式选定，则也是不可调节的。

因此，可供选择的阻抗仅有二次电缆的阻抗RL。

实际的二次导线阻抗（电阻）应小于RL，否则不能满足准确度要求。

例题：已知某变电所变压器差动保护10KV侧电流互感器为LZJC－10－400/5型，二次为星形接线，“D”级的10%误差曲线如上图所示。

该变压器10KV侧最大穿越性短路电流为2875A。

试根据10%误差曲线校核电流互感器的二次负荷。

解：（1）计算穿越性故障电流对额定电流的倍数M＝kf Id.max/I1e＝1.5×2875/400＝10.8式中kf：非周期分量系数，取1.5。
