9FA燃机介绍9FA燃机的研发历程美国GE公司于二十世纪八十年代中期投入了大量资金，进行F型燃气轮机的开发研制，主要是将飞机发动机的先进技术和部件移植到工业和发电用燃气轮机上，从而使其性能大幅度提高。
GE公司于1987年制成了首台60Hz的MS7001 F型燃气轮机发电机组，输出功率135.7MW，发电效率32.8%。
接着，GE公司与GEC Alsthom公司联合开发，通过MS7001 F型燃气轮机的模化放大，模化系数1.2，制成了50Hz的MS9001 F 型燃气轮机发电机组，输出功率212.2MW，发电效率34.1%。
其燃气轮机的所有部件，除轴承和燃烧室以外，都是按1.2的比例进行模化放大。
第一台MS9001 F型燃气轮机发电机组于1991年8月在美国南卡罗莱纳州的格林维尔（Greenville）厂制造成功并满意地运行。
接着，GE公司又将其MS7001 FA型燃气轮机模化缩小，模化比2/3，于1995年末研制成70MW等级的MS6001 FA型燃气轮机，通过齿轮箱减速，用于50Hz/60Hz发电。
GE公司还与其意大利的伙伴新庇隆公司联合开发了50Hz的9EC型燃气轮机发电机组，该机组结合了9E燃气轮机的设计和9F型燃气轮机的透平段技术，使9E型燃气轮机发电机组的性能有了较大幅度的提高。
烧天然气时，9EC型机组的额定功率达169MW，发电效率35%，首台9EC型发电机组于1996年秋天制成。
9F型燃气轮机的结构和性能1．9FA型燃气轮机的结构点击查看清晰大图以上是9FA型燃气轮机的纵剖面图。
该机组为典型的单轴结构，与传统的9E型燃气轮机相比较，省去了一个中间轴承，三支承变成了双支承。
动力输出由透平排气端（热端）改变为压气机进气端（冷端）。
透平改变为轴向排气，有利于与余热锅炉的连接。
其控制系统应用GE公司的Speedtronic MKV，有三冗余度，由3台计算机分担燃气轮机的控制职能，三冗余的计算机或传感器之一发生故障时，内部的表决逻辑将透平控制重新定向于两台能工作的计算机和传感器，因而有较高的可靠性。
9FA燃机介绍9FA是由通用电气（GE）公司研发和制造的一款高效率的燃气轮机。
它是GE公司旗下9FH燃机系列中的一员，也是目前市场上最大的燃气轮机之一。
9FA燃机具备卓越的性能和先进的技术，广泛应用于电力行业和工业领域，为用户提供可靠的能源供应。
首先，9FA燃机采用了先进的燃烧技术，具有极高的燃烧效率和低排放特性。
其燃气轮机采用了20缸大功率燃烧室，使得燃烧效率达到了极高水平。
此外，9FA燃机还配备了先进的燃气燃烧器，在燃烧过程中能够更好地控制氮氧化物和颗粒物的排放，同时也降低了燃料消耗。
这使得9FA燃机在环保方面表现出色，符合现代社会对能源可持续性和环境保护的要求。
其次，9FA燃机的设计结构十分先进。
它采用了多级压气机和高温涡轮来提高机组的效率和性能。
通过这些优化设计，9FA 燃机能够提供更高的发电效率，减少燃料消耗和运行成本，为用户创造更大的经济效益。
在运行过程中，9FA燃机的自动化控制系统也能够实时监测和调整机组的运行状态，保证了其稳定可靠的工作。
此外，9FA燃机还具备较高的灵活性和可调节性。
它能够根据电网需求和用户的实际需求进行快速启动和停机，以满足用户对能源的灵活调度。
9FA燃机还具备优秀的负荷追踪能力，能够在负荷变化较大的情况下快速调整输出功率，并保持高效能运行。
此外，9FA燃机的维护保养也相对简单方便。
它采用先进的监控和诊断系统，能够实时监测机组的工作状态，及时发现和解决潜在问题。
此外，9FA燃机还具备长寿命和高可靠性的特点，运行稳定可靠，能够满足用户长期使用的需求。
总的来说，9FA燃机是一款性能卓越、高效率、低排放的燃气轮机。
它在电力行业和工业领域具有广泛的应用，能够为用户提供可靠、高效的能源供应。
作为市场上最大的燃气轮机之一，9FA燃机在可持续发展和环保方面也充分考虑，成为了用户的首选之一。
未来，随着技术的不断创新和发展，相信9FA燃机将进一步提升其性能和可靠性，为用户创造更大的价值。
9FA燃机9FA燃机是一种大型燃气轮机，由美国通用电气公司（General Electric，简称GE）设计和制造。
该燃机具有高效率、低排放和可靠性高的特点，是电力行业中常用的发电设备之一。
下面将介绍9FA燃机的工作原理、应用领域以及主要特点。
9FA燃机的工作原理是利用燃气燃烧产生高温高压气流推动涡轮旋转，进而产生机械功，驱动发电机发电。
其工作流程包括压气机压缩空气、燃气燃烧发生器发生混合燃烧、高温高压气流推动涡轮旋转以及尾焰排出废气等过程。
其中的关键部件包括压气机、燃烧室、涡轮、发电机等。
9FA燃机主要应用于发电厂的电力生产中，其功率范围广泛，可以满足不同规模的发电需求。
由于其高效率和低排放的特点，9FA燃机得到了广泛的应用和认可。
目前，世界范围内有许多发电厂采用9FA燃机作为主要发电设备。
9FA燃机的主要特点包括高效率、低排放和可靠性高。
高效率是指其能够将燃气的化学能转化为电能的比例较高，从而提高发电厂的发电效率。
低排放是指其废气中含有的污染物排放较少，符合环保要求。
可靠性高是指其具有较高的可靠性和可用性，能够长时间连续运行。
9FA燃机的高效率是由其先进的燃烧系统和高效的气动设计所决定的。
燃气燃烧发生器采用了先进的预混合燃烧技术，使得燃气能够充分燃烧，提高能量利用率。
涡轮采用了先进的涡轮叶片设计和冷却技术，减少了转子的热应力和磨损，提高了转子的寿命和效率。
9FA燃机的低排放是通过优化燃烧系统和采用先进的尾焰处理技术实现的。
优化燃烧系统可以提高燃烧的效果，减少燃气中的污染物生成。
尾焰处理技术包括催化剂和SCR脱硝技术，可以将废气中的污染物降低到很低的水平，符合环保要求。
9FA燃机的可靠性高是由其坚固的结构和先进的控制系统所决定的。
燃机的关键部件采用了耐高温材料和先进的制造工艺，能够在高温高压和恶劣环境下正常工作。
控制系统采用了先进的自动化技术和故障检测技术，可以对燃机进行智能化管理和维护。
综上所述，9FA燃机是一种高效率、低排放和可靠性高的大型燃气轮机，广泛应用于发电厂的电力生产中。

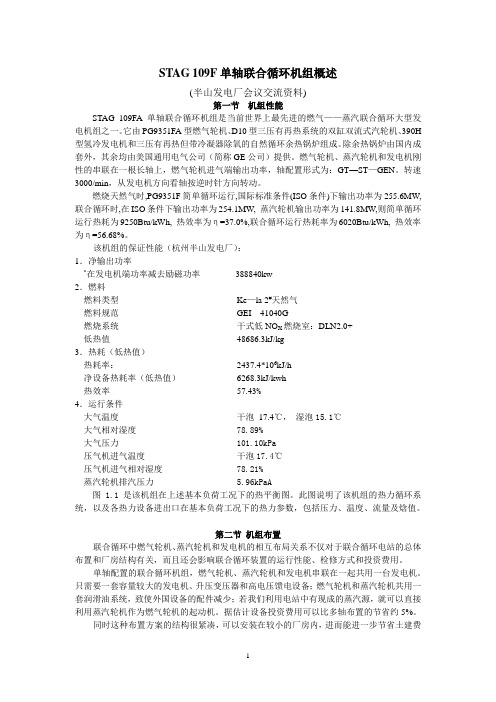

STAG 109F单轴联合循环机组概述(半山发电厂会议交流资料)第一节机组性能STAG 109FA单轴联合循环机组是当前世界上最先进的燃气——蒸汽联合循环大型发电机组之一。
它由PG9351FA型燃气轮机、D10型三压有再热系统的双缸双流式汽轮机、390H 型氢冷发电机和三压有再热但带冷凝器除氧的自然循环余热锅炉组成。
除余热锅炉由国内成套外，其余均由美国通用电气公司（简称GE公司）提供。
燃气轮机、蒸汽轮机和发电机刚性的串联在一根长轴上，燃气轮机进气端输出功率，轴配置形式为：GT—ST—GEN。
转速3000/min，从发电机方向看轴按逆时针方向转动。
燃烧天然气时,PG9351F简单循环运行,国际标准条件(ISO条件)下输出功率为255.6MW,联合循环时,在ISO条件下输出功率为254.1MW, 蒸汽轮机输出功率为141.8MW,则简单循环运行热耗为9250Btu/kWh, 热效率为η=37.0%,联合循环运行热耗率为6020Btu/kWh, 热效率为η=56.68%。
该机组的保证性能（杭州半山发电厂）：1．净输出功率*在发电机端功率减去励磁功率388840kw2．燃料燃料类型Ke—la 2#天然气燃料规范GEI 41040G燃烧系统干式低NO X燃烧室：DLN2.0+低热值48686.3kJ/kg3．热耗（低热值）热耗率：2437.4*106kJ/h净设备热耗率（低热值）6268.3kJ/kwh热效率57.43%4．运行条件大气温度干泡17.4℃，湿泡15.1℃大气相对湿度 78.89%大气压力 101.10kPa压气机进气温度干泡17.4℃压气机进气相对湿度 78.21%蒸汽轮机排汽压力 5.96kPaA图 1.1是该机组在上述基本负荷工况下的热平衡图。
此图说明了该机组的热力循环系统，以及各热力设备进出口在基本负荷工况下的热力参数，包括压力、温度、流量及焓值。
第二节机组布置联合循环中燃气轮机、蒸汽轮机和发电机的相互布局关系不仅对于联合循环电站的总体布置和厂房结构有关，而且还会影响联合循环装置的运行性能、检修方式和投资费用。
GE9FA燃机简介GE-9FA燃机简介主机设备型号、参数及主要技术规范与特征2.1 轮机岛设备2.1.1 燃气轮机及其辅助系统燃气轮机及其辅助系统主要由下列部分组成1 压气机轴流式压气机有18级压比为15.4ISO工况进口带可转导叶。
2 燃机透平为3级透平使透平级的焓降比较大并能简化整体结构但级的效率略有下降。
动叶均采用长柄式的枞树形叶根以轴向装配方式装入。
透平的静子、转子和叶片由压气机抽取空气来冷却。
3 燃烧系统燃烧器型号为DLN2。
燃烧室为干式低NOx逆流分管型结构多室环形设计可以缩短整台机组的轴向长度改善整体转子的刚性。
单级多管式设计能使燃烧时降低NOx排放量不用喷水或喷蒸汽就可以进行低氮氧化物燃烧可保证在75100负荷情况下NOx的排放低于25ppmvd15含氧量。
共设有18个燃烧室每个燃烧室中有5个喷嘴故燃烧均匀。
4 燃料系统天然气燃料系统包括滤网、天然气关断/速比阀调节阀、放气阀、流量测量系统、燃料总管和喷嘴、管路等。
正常运行时燃机进口天然气温度应维持在185℃左右天然气压力为3.0到3.3MPa才能保证燃气轮机的出力。
5 进气系统进气系统根据燃气透平在当地环境下运行的要求将大气中带入的杂质分离后向燃气轮机提供燃烧空气同时应满足噪音控制水平的要求。
进气系统一般由空气过滤装置、防冻装置、消音装置、入口风道等组成。
6 排气系统燃气轮机采用轴向排气。
排气系统由排气导流管、排气过渡段、排气膨胀节和罩壳等组成。
系统将透平排出的烟气经导流后轴向引入卧式余热锅炉。
排气过渡段出口处设置一膨胀节与余热锅炉进口烟道相连。
7 润滑油系统燃气轮机、汽轮机和发电机公用。
8 液压油系统燃气轮机和汽轮机公用。
9 盘车系统燃气轮机、汽轮机和发电机公用。
10 压气机水洗系统2台燃气轮机公用一套水洗系统。
压气机水洗用于去除堆积在压气机叶片上的污垢沉淀物以恢复机组性能。
污垢沉淀物会降低压气机效率和降低压气机压比这样会减少机组的效率和出力。

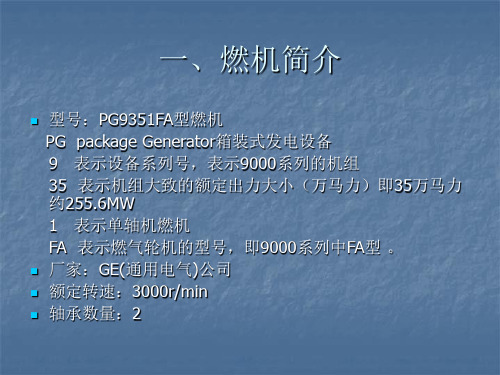

PG9351FA型燃气轮发电机组简介1、研制、升级演化过程二十世纪八十年代中期，美国GE公司投入了大量资金开始了F型燃气轮机的研制。
GE公司动力系统与航空发动机系统进行合作，将飞机发动机上先进的冷却技术和材料应用到重型燃气轮机上，使得透平进气温度一下提高了167℃，从而使燃气轮机的性能有了大幅度提高，为F型燃气轮机的研制奠定了基础。
PG9351（FA）型燃气轮机是由PG9281（F）型燃气轮机、PG9301（F）型燃气轮机和PG9331（FA）型燃气轮机逐步演化升级而来的，而PG9281（F）型燃气轮机又是在MS7001F的基础上，通过模化放大演化而成的。
F级技术的原型机是MS7001E，在MS7001E型机组的基础上，引入了航空发动机的先进冷却技术和材料，经历了九年漫长的研制、演化过程后，于1987年制成了首台60HZ的MS7001F型燃气轮机。
通过对MS7001F型燃气轮机的模化放大，除轴承和燃烧室之外，模化系数都是按1.2的比例进行模化放大后，演化为50HZ的PG9281（F）型燃气轮机。
又经历四年的研制时间后，于1991年将PG9281（F）型燃气轮机升级、演化为PG9301（F）型燃气轮机。
在PG9301（F）型燃气轮机的基础上，于1992年经过改进、升级为PG9331（FA）型燃气轮机。
在PG9331（FA）型燃气轮机的基础上做了如下改进后，于1996年升级为PG9351（FA）型燃气轮机。
1、改进了热通道的气封；2、将二级动叶的围带改成扇形围带；3、改进了二级动叶的冷却孔结构；4、改进了第一级喷嘴、动叶、复环的隔热涂层；5、减少了第一级喷嘴、动叶、复环的冷却空气；6、加强了压气机转子；7、1#、2#轴承采用了Bentley3300系列探针；8、采用了DLN2.0+燃烧室·火焰筒直径为18英寸N263火焰筒；·火焰筒密封改成了柔性密封；9、将透平排气缸的内支撑改成了两头渐缩的锥形内支撑，减少了气流阻力；10、对不合理的气缸法兰进行了改进；11、将排气扩压器入口与2#轴承之间的隔板改成了双层锥形，同时改进了隔板的气封，减少了漏气量；12、高压通道密封改成了蜂窝密封；13、压气机末级轮盘与透平一级叶轮之间的过渡轴罩壳改成了四个1/4圆的扇段罩壳；14、增加了压气机轮盘拉杆螺栓和结合法兰的冷却；上述3种型号9F机组组成联合循环的基本性能参数（ISO条件、基本负荷、以天然气为燃2、进、排气系统燃气轮机的进气系统由进气室、进气弯头、进气消声器和进气过滤器室等组成。
9F A燃机介绍美国GE公司于二十世纪八十年代中期投入了大量资金，进行F型燃气轮机的开发研制，主要是将飞机发动机的先进技术和部件移植到工业和发电用燃气轮机上，从而使其性能大幅度提高。
GE公司于1987年制成了首台60Hz的MS7001 F型燃气轮机发电机组，输出功率135.7MW，发电效率32.8%。
接着，GE公司与GEC Alsthom公司联合开发，通过MS7001 F 型燃气轮机的模化放大，模化系数1.2，制成了50Hz的MS9001 F型燃气轮机发电机组，输出功率212.2MW，发电效率34.1%。
其燃气轮机的所有部件，除轴承和燃烧室以外，都是按1.2的比例进行模化放大。
第一台MS9001 F型燃气轮机发电机组于1991年8月在美国南卡罗莱纳州的格林维尔（Greenville）厂制造成功并满意地运行。
接着，GE公司又将其MS7001 FA型燃气轮机模化缩小，模化比2/3，于1995年末研制成70MW等级的MS6001 FA型燃气轮机，通过齿轮箱减速，用于50Hz/60Hz发电。
GE公司还与其意大利的伙伴新庇隆公司联合开发了50Hz的9EC型燃气轮机发电机组，该机组结合了9E燃气轮机的设计和9F型燃气轮机的透平段技术，使9E型燃气轮机发电机组的性能有了较大幅度的提高。
烧天然气时，9EC型机组的额定功率达169MW，发电效率35%，首台9EC 型发电机组于1996年秋天制成。
9F型燃气轮机的结构和性能1．9FA型燃气轮机的结构以上是9FA型燃气轮机的纵剖面图。
该机组为典型的单轴结构，与传统的9E型燃气轮机相比较，省去了一个中间轴承，三支承变成了双支承。
动力输出由透平排气端（热端）改变为压气机进气端（冷端）。
透平改变为轴向排气，有利于与余热锅炉的连接。
其控制系统应用GE公司的Speedtronic MKV，有三冗余度，由3台计算机分担燃气轮机的控制职能，三冗余的计算机或传感器之一发生故障时，内部的表决逻辑将透平控制重新定向于两台能工作的计算机和传感器，因而有较高的可靠性。
9FA燃机的研发历程美国GE公司于二十世纪八十年代中期投入了大量资金，进行F型燃气轮机的开发研制，主要是将飞机发动机的先进技术和部件移植到工业和发电用燃气轮机上，从而使其性能大幅度提高。
GE公司于1987年制成了首台60Hz的MS7001 F型燃气轮机发电机组，输出功率135.7MW，发电效率32.8%。
接着，GE公司与GEC Alsthom公司联合开发，通过MS7001 F 型燃气轮机的模化放大，模化系数1.2，制成了50Hz的MS9001 F型燃气轮机发电机组，输出功率212.2MW，发电效率34.1%。
其燃气轮机的所有部件，除轴承和燃烧室以外，都是按1.2的比例进行模化放大。
第一台MS9001 F型燃气轮机发电机组于1991年8月在美国南卡罗莱纳州的格林维尔（Greenville）厂制造成功并满意地运行。
接着，GE公司又将其MS7001 FA型燃气轮机模化缩小，模化比2/3，于1995年末研制成70MW等级的MS6001 FA型燃气轮机，通过齿轮箱减速，用于50Hz/60Hz发电。
GE公司还与其意大利的伙伴新庇隆公司联合开发了50Hz的9EC型燃气轮机发电机组，该机组结合了9E燃气轮机的设计和9F型燃气轮机的透平段技术，使9E型燃气轮机发电机组的性能有了较大幅度的提高。
烧天然气时，9EC型机组的额定功率达169MW，发电效率35%，首台9EC型发电机组于1996年秋天制成。
9F型燃气轮机的结构和性能1．9FA型燃气轮机的结构该机组为典型的单轴结构，与传统的9E型燃气轮机相比较，省去了一个中间轴承，三支承变成了双支承。
动力输出由透平排气端（热端）改变为压气机进气端（冷端）。
透平改变为轴向排气，有利于与余热锅炉的连接。
其控制系统应用GE公司的Speedtronic MKV，有三冗余度，由3台计算机分担燃气轮机的控制职能，三冗余的计算机或传感器之一发生故障时，内部的表决逻辑将透平控制重新定向于两台能工作的计算机和传感器，因而有较高的可靠性。
9FA燃机介绍美国GE公司于二十世纪八十年代中期投入了大量资金，进行F型燃气轮机的开发研制，主要是将飞机发动机的先进技术和部件移植到工业和发电用燃气轮机上，从而使其性能大幅度提高。
GE公司于1987年制成了首台60Hz的MS7001 F型燃气轮机发电机组，输出功率，发电效率%。
接着，GE公司与GEC Alsthom公司联合开发，通过MS7001 F型燃气轮机的模化放大，模化系数，制成了50Hz的MS9001 F型燃气轮机发电机组，输出功率，发电效率%。
其燃气轮机的所有部件，除轴承和燃烧室以外，都是按的比例进行模化放大。
第一台MS9001 F型燃气轮机发电机组于1991年8月在美国南卡罗莱纳州的格林维尔（Greenville）厂制造成功并满意地运行。
整体结构.JPG接着，GE公司又将其MS7001 FA型燃气轮机模化缩小，模化比2/3，于1995年末研制成70MW等级的MS6001 FA型燃气轮机，通过齿轮箱减速，用于50Hz/60Hz发电。
GE公司还与其意大利的伙伴新庇隆公司联合开发了50Hz的9EC型燃气轮机发电机组，该机组结合了9E燃气轮机的设计和9F型燃气轮机的透平段技术，使9E型燃气轮机发电机组的性能有了较大幅度的提高。
烧天然气时，9EC型机组的额定功率达169MW，发电效率35%，首台9EC 型发电机组于1996年秋天制成。
9F型燃气轮机的结构和性能1．9FA型燃气轮机的结构燃气轮机立剖.jpg以上是9FA型燃气轮机的纵剖面图。
该机组为典型的单轴结构，与传统的9E型燃气轮机相比较，省去了一个中间轴承，三支承变成了双支承。
动力输出由透平排气端（热端）改变为压气机进气端（冷端）。
透平改变为轴向排气，有利于与余热锅炉的连接。
其控制系统应用GE公司的Speedtronic MKV，有三冗余度，由3台计算机分担燃气轮机的控制职能，三冗余的计算机或传感器之一发生故障时，内部的表决逻辑将透平控制重新定向于两台能工作的计算机和传感器，因而有较高的可靠性。
其辅机安装在分开的底盘上，也有一定的冗余度。
9FA型燃气轮机主要部件的结构、性能和材料的情况如下：压气机：18级轴流式，压比∶1，空气质量流量645kg/s。
头两级为跨音速级，带可调进口导叶，用于调节透平的排气温度，提高运行效率。
第9级和第13级开有排气口，以配合起动过程。
其转子是由单个叶轮用多根IN 738合金钢轴向拉杆连接成的刚性转子，末级叶轮上附有一向心式透平槽道，将压缩空气引入中心孔，用于透平段的冷却。
转子的一阶临界转速高于同步转速20%。
燃烧室：有18个逆流管环形燃烧室，直径350mm，每个燃烧室有6个燃料喷嘴，共108个燃料喷嘴。
可烧天然气、蒸馏油和中热值气体燃料。
两只高能点火器分装在两个燃烧室上点火，各燃烧室之间用联馅管联馅。
可以注蒸汽或注水抑NOx 的形成，或应用干式低NOx（DLN）燃烧室。
9FA采用的燃烧室主要由火焰筒、过滤段、导流衬套、帽罩、喷嘴、端盖、前外壳和后外壳等部件构成。
其中，端盖、喷嘴、前外壳和帽罩又形成了一个可以单独拆卸的头部组件。
压缩空气由压气机的排气缸流出，首先对过滤段形成冲击冷却，再逆流向前，流过火焰筒与导流衬套之间的环形空间，流向燃烧室头部。
其中，有少量空气用于冷却帽罩，其余空气经喷嘴上的旋流器进入头部的预混区，与由燃料喷管喷出的燃料气进行预混合，燃料/空气混合物由预混区经帽罩流入火焰筒，被置于2个上部燃烧室上的高能点火器点燃，火焰附着在喷嘴尖端与帽罩形成的平面上，并被火焰筒包容，燃烧产物经过渡段进入透平第一级喷嘴环。
各燃烧室之间用联焰管连接，未安装点火器的燃烧室靠联焰管联焰而着火。
每个燃烧室外的头部均布置了6个预混喷嘴，其中5个喷嘴均布于四周，称为外围喷嘴。
但在其中央增加了一个喷嘴。
这样，当周围的5个燃烧器的燃料/空气比维持高于其贫着火极限时，可以使中央燃烧器的燃料/空气比低于周围的贫着火极限，同样可以保持火焰的稳定。
由于增加了中央燃烧器，使总燃料/空气比可以比均匀地供燃料的燃烧器减到更低的数值，从而使总预混空气量增加了6%，因而，降低了燃烧区的火焰温度，减少了热NOx的产生量。
燃油喷嘴.JPG透平：为3级轴流式，应用压气机的排气冷却。
第1、2级动叶应用空气内冷，并采用真空等离子喷涂保护涂层。
第3级动叶不冷却，但应用堆积涂层保护。
第1级动叶无围带，第2、3级动叶应用整体的乙形围带。
3级静叶都应用空气内冷，第1、2级静叶设计成2叶片块结构，应用真空等离子喷涂合金保护涂层。
第3级静叶设计成三叶片块结构，应用堆积涂层保护。
轴承：由拉杆组装的整体转子支承在两个可倾瓦支持轴承上，轴向推力由双销轴推力瓦轴承自行平衡。
排气：排气缸应用加长的轴向扩压器，减小了排气速度。
降低了排气损失。
材料和涂层：压气机的1～9级动叶和静叶以及进口导叶的材料为C-450（Custom 450），这是一种抗腐蚀的不锈钢，可以不加保护涂层安装在受化学侵蚀的环境中。
其它级的叶片应用加铌的AISI403不锈钢，同样不加保护涂层。
气缸用球墨铸铁铸造。
叶轮用CrMoV钢和NiCrMoV钢制造。
燃烧室外的火焰筒由Hastelloy X制造，后段应用HS-188材料，内表面加隔热涂层。
过渡段材料为Nimonic 263，带冷却。
后座为铸造的FSX-414。
外壳为SA/516-55钢。
透平的**动叶都应用GTD-111材料，它是由Rene 80改进了抗热腐蚀性能而形成的，与常用的U-500材料比较，其强度提高了50%，低周疲劳性能改进了20%。
动叶为精密铸造，第一级动叶为定向结晶，头两级动叶应用了CoCrAly涂层，外面再复以氧化物表层。
第3级动叶采用堆积工艺的高铬涂层，并进行了扩散热处理。
气缸由CrMo钢制造。
轴和叶轮都是Inconel 706合金。
第1级喷嘴是熔模烧铸的FSX-414钴基超级合金。
第2、3级静叶为熔模烧铸的GTD-222镍基合金。
第1级喷嘴加真空等离子喷涂涂层，第2级静叶加堆积工艺涂层。
气缸由SA/516-55钢制造，再加347不锈钢内衬。
燃气轮机、辅机组件和内部连接组件都有完全配套的罩壳，其中装有照明系统、插座、CO2灭火保护系统、出入门、通风系统和隔音层，隔音层和消音设施根据需要使用，可以满足1m处噪声等级85dBA 的要求。
9F燃气轮机发电机组还备有一电气设备控制室，该外箱中装有Mark V Speedtronic 透平控制盘、发电机控制盘、马达控制中心、带双充电器的机组蓄电池和励磁系统。
所有电气设备都是在工厂内组装，并加PEECCTM（快装电气设备控制室）标签。
9F燃气轮机发电机组应用GE公司的324S型发电机，用刚性联轴器连接到燃气轮机的压气机进气端。
这是一种氢冷发电机。
有一套低速盘车设备连接到发电机的集流环端。
进口空气过滤器一般布置在发电机上面，其滤芯水平安装。
该过滤器为“自洁型”，脉冲反吹下来的灰尘依靠重力排出。
整个进气系统的额定压降为89mmH2O。
此外，还有一套压气机水洗设备，能够离线或在线清洗压气机，以清除积垢，减少堵塞，保持压气机的效率接近新机状态。
9F型燃气轮机连同底盘的净重约299吨，连同罩壳的体积约870m3。
9FA燃机的性能单循环的性能联合循环的性能S109FA和S209FA联合循环机组的性能型号净功率MW 净效率%热耗率kJ/kWh燃机功率MW 汽机功率MW 燃气轮机S109FA 6350 1×MS9001FAS209FA 6305 2×MS9001FA 9FA燃机的启动和运行（S209FA）联合循环电厂的起动是从燃气轮机开始，燃气轮机是将发电机用作电动机起动的，电网的供电经变频器转变成变频电源，用来驱动发电机。
在起动程序开始之前，循环水系统、冷却塔、闭路冷却水系统和压缩空气系统等辅机系统先投入运行。
当燃气轮机达到10%额定转速时，供入燃料气并开始点火，使燃气轮机加速直到自持转速。
这时，关断供向发电机的变频电源，燃气轮机继续加速。
燃气轮机起动后不久，透平的排气便开始加热余热锅炉。
余热锅炉没有燃气轮机的排气旁通烟囱，也不供应辅助蒸汽，所以，整个系统必须同时起动。
最初，余热锅炉产生的蒸汽通过排汽管和疏水管泄放。
当主蒸汽压力达到某一数值时，汽轮机的密封可以起作用，凝汽器的抽气机起动，在凝汽器中建立真空。
一旦凝汽器中建立了真空，从余热锅炉向凝汽器的排汽阀便可打开，汽轮机可以开始暖机。
根据余热锅炉和汽轮机允许的暖机速率，燃气轮机可以同步和带到选择的负荷。
汽轮机的工况跟随余热锅炉的输出而变，节流以维持一不变的蒸汽压力，带到80%负荷以后，再滑压力升至100%负荷。
每一台发电机配一台升压变压器，所发电力通过升压变压器，连接到附近的一变电所，并入电网。
正常运行时，电力负荷通过调节燃气轮机的燃烧速率来调整，汽轮机跟随燃气轮机变负荷。
当汽轮机跳闸时，余热锅炉产生的蒸汽通过一系列减温减压站排向凝汽器，允许燃气轮机继续运行。
如果事故的情况允许汽轮机再起动，一台燃气轮机将回调负荷，并完成汽轮机的再起动。
如果汽轮机不能再起动，燃气轮机可以继续按需要发电，余热锅炉所产生蒸汽的能量通过凝汽器排向循环水系统。
