绘制步骤：
1．绘制标尺网格：作出平行于剖面线的一组平行线，间隔10mm，标出各线的标高；2．绘制煤层：过等高线于剖切线的交点作垂直于对应标高标尺线的垂线，利用pline 命令逐点连接并绘制出等高线折线，并拟合编辑成光滑曲线；
3．绘制井筒：过井筒井口、井底中心线点作垂直于对应标高（井筒标高）标尺线的垂线，偏移形成井筒；
4．绘制大巷：过大巷始终点作垂直于对应标高（井筒标高）标尺线的垂线，偏移形成大巷。
如果大巷垂直于剖切面，只画出大巷口；
绘制井底车场：过车场各巷道口中心线点作垂直于对应标高（井筒标高）标尺线的垂线，偏移形成车场；
5．完善修剪：进一步修剪煤层、井筒、大巷和井底车场，使图纸反映出前后关系，并剪掉没用的交叉线条。
标注各井巷名称，写出剖面名称大字。
+950
+1000
+1050+900+850
+800+700+750+1100+1150+650
+950+1000+1050+900
+850+800+700+750+1100+1150+650
主斜井
副斜井
风井
Ⅰ-Ⅰ剖面。

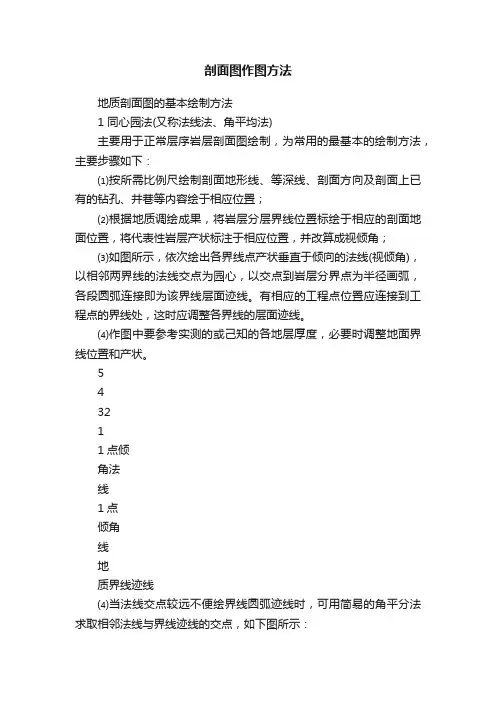

剖面图作图方法地质剖面图的基本绘制方法1 同心园法(又称法线法、角平均法)主要用于正常层序岩层剖面图绘制，为常用的最基本的绘制方法，主要步骤如下：⑴按所需比例尺绘制剖面地形线、等深线、剖面方向及剖面上已有的钻孔、井巷等内容绘于相应位置；⑵根据地质调绘成果，将岩层分层界线位置标绘于相应的剖面地面位置，将代表性岩层产状标注于相应位置，并改算成视倾角；⑶如图所示，依次绘出各界线点产状垂直于倾向的法线(视倾角)，以相邻两界线的法线交点为园心，以交点到岩层分界点为半径画弧，各段圆弧连接即为该界线层面迹线。
有相应的工程点位置应连接到工程点的界线处，这时应调整各界线的层面迹线。
⑷作图中要参考实测的或己知的各地层厚度，必要时调整地面界线位置和产状。
543211点倾角法线1点倾角线地质界线迹线⑷当法线交点较远不便绘界线圆弧迹线时，可用简易的角平分法求取相邻法线与界线迹线的交点，如下图所示：通过A 点作法线垂线交于Ｂ点法线上的D 点，又以A 点向B 点法线的垂线作出交点C 点，CD 点间的1/2处E 点即为AB 两点的倾角平分点，A-E 连园滑曲线即为该段界线迹线。
角平分法示意图AB CDE A 点倾角法线B 点倾角法线2滚轴法主要用于局部倒转地层剖面图绘制，方法如下：⑴作A-A、B-B、C-C三个地表岩层倾角的法线，其交点为O和K；⑵延长KC得另一圆心K1；⑶以K1为圆心，K1C为半径画弧，与过O点的水平线交于Ｐ，即得CP线；⑷以O为圆心，OB和OP为半径画弧，得BM和PN线；⑸CPN、BM线即为岩层界线迹线。
用断层面等深线求煤层等高线与断层的交面线方法当断层位于两地质剖面之间、垂直或斜交地层走向时，可用断层面等深线求煤层等高线与断层交面线的方法绘制断层上下盘线。
步骤如下：1 按断层地面位置以断层走向绘出该断层倾角的等深线投影；2 分别以断层两侧地质剖面所绘的该煤层各标高等高线位置，以煤层走向趋势延伸至断层等深线相同标高点（A、B、C、D及E、F、G、H点）；3 按断层上盘、下盘将各标高交点连接起来就是该煤层的上下盘断层交面线；示意图。
剖面图绘制方法剖面图1.剖面图基本概念与画法在画建筑形体的投影时，形体上不可见的轮廓线在投影图上需用虚线画出。
这样，对于内形复杂的建筑物，例如一幢房屋，内部有各种房间、走廊、楼梯、门窗、基础等，如果都用虚线来表示这些看不见的部分，必然形成图面虚实线交错，混淆不清，既不变于标注尺寸，也容易产生差错。
一些构配件也存在同样的问题。
长期的生产实践证明，解决这个问题的好办法，是假想将形体剖开，让它的内部构造显露出来，使形体看不见的部分变成了看得见的部分，然后用实线画出这些内部构造的投影图。
图1是钢筋混凝土双柱杯型基础的投影图。
这个基础有安装柱子用的杯口，在V 、W 投影上都出现了虚线，使图面不清晰。
假想用一个通过基础前后对称平面的剖切平面P 将基础剖开，然后将剖切平面P 连同它前面的半个基础移走，将留下来的半个基础，投影到与剖切平面P 平行的V 投影面上（图2），所得的投影图，称为剖面图（图2）。
现比较图1的V 投影和图2的剖面图，就可看到在剖面图中，基础内部的形状、大小和构造，例如杯口的深度和杯底的长度都表示的一清二楚。
必须注意，由于剖切是假想的，所以只在画剖面图时，才假想将形体切去一部分。
在画另一个投影时，则应按完整的形体画出。
从上述各图可以看出，形体剖开之后，都有一个截口，即截交线围成的平面图形，称为断面。
在剖面图中，规定要在断面上画出建筑材料图例，以区分断面（剖到的）和非断面（看到的）部分。
各种建筑材料图例必须遵照“国标”规定的画法。
图2的断面上，所画的是钢筋混凝土图例。
由于画出材料图例，所以在剖面图中还可以知道建筑物是用什么材料做成的。
在不指明材料时，可以用等间距、同方向的450细斜线来表示断面。
作剖面图时，一般都使剖切平面平行于基本投影面，从而使断面的投影反映实形。
同时，要使剖切平面尽量通过形体上的孔、洞、槽等隐蔽形体的中心线，将形体内部尽量表示清楚。
剖切平面平行于V 面时，作出的剖面图称为正立剖面图，可以用来代替原来带虚线的正立面图；剖切平面平行于W面时，所作的剖面图称为侧立剖面图，也可以用来代替侧立面图。
剖面图作图步骤:1:提取数据库数据打开地质数据库→勘探线数据管理,整理好需要作勘探线,并标记好首钻孔、左右极坐标的距离和剖面网格线的最大最小值。
返回提取数据。
（注意：首钻孔一般为Y坐标最小的钻孔，用户可以指向该钻孔右击鼠标查看坐标）→钻孔数据管理→钻探资料返回主界面提取数据，返回提取数据。
→煤层资料数据，返回提取数据。
→断层数据管理，返回提取数据。
→剖面数据提取，提取需要作的勘探线的数据。
2:剖面配置打开剖面图系统（c:\smt\smt.exe）→剖面绘制→剖面配置，选择需要绘制的地层名称并指定是否绘制厚度。
（注意：地层名称必须指定终孔。
）3:绘制剖面网格剖面绘制→地质剖面→剖面网格绘制出剖面网格线。
4：绘制剖面钻孔剖面绘制→地质剖面→剖面钻孔绘制出剖面钻孔。
（注意：如果该条勘探线上输入有断层则断层资料也和钻孔一起绘制出，如没有则检查地质数据库中的断层资料。
）5：交互绘制地层剖面绘制→地质剖面→交互绘制。
注意：第四系系统自动绘制出。
用户第一次绘制应选择待绘制地层数据控制点多的地层名称(括号里的数为控制点数),并且选择无参考地层。
绘制完第一层地层后先修改好该地层，绘制第二层则可以参考该层绘制。
如果待绘制地层完全没有控制点,可以参考一个已经绘制出的地层,输入该层与参考层的层间距和该层的厚度来进行绘制。
6：显示地层通过第5步绘制出的地层都没有显示地层厚度（因为显示地层厚度速度较慢），可以用下面命令来显示或去掉地层厚度。
剖面绘制→显示地层→显示地层厚度（去掉地层厚度）。
注意：要显示某一地层厚度必须是在绘制地层之前即第2步剖面配置里配置好绘制厚度。
7：编辑地层对于地层线的编辑只能用剖面绘制→编辑地层命令来进行编辑，其功能和编辑线划命令基本相同。
8：连接地层对于两条相临很近的同一地层，只能用剖面绘制→连接地层命令连接。
不能用编辑线划命令进行连接。
9：处理煤层采空区用剖面绘制→地层巷道命令可以处理某一段煤层完全采空或部分采空。
剖面图的画法剖面图是一种通过切割物体，并展示其内部结构和特征的图形表示方法。
它常被应用于建筑、工程和科学等领域，用于解释物体的构成和功能。
本文将介绍剖面图的画法，包括剖面图的定义、常用的画法技巧和步骤。
一、剖面图的定义剖面图是一种使用虚线或实线来表示切割物体并展示其内部结构和特征的图形表示方法。
它可以显示物体的各个部分，包括表面、内部构件、连线和尺寸等。
通过剖面图，人们可以更清晰地理解物体的形状、尺寸和内部特征，有助于设计、制造和维修过程中的理解和交流。
二、常用的画法技巧1. 确定切割面：首先需要确定物体的切割面，即从哪个方向和位置将物体切割开来展示其内部特征。
通常，切割面可以选择物体的主要结构部分或者有关键信息的位置，以便更好地展示物体的内部结构。
2. 使用虚线表示切割面：在剖面图中，应使用虚线来表示切割面。
虚线的样式可以与具体的切割面有关，例如使用粗虚线或虚线加实线的组合，以突出切割面。
3. 表示各个部分：在剖面图中，需要标记和表示物体的各个部分，如表面、内部构件和连线等。
可以使用阴影、颜色或线条等来区分不同的部分，以便更清晰地展示物体的构成和细节。
4. 标注尺寸：在剖面图中，尺寸是非常重要的信息之一。
应当标注物体的关键尺寸，如长度、宽度、高度等。
尺寸标注应该清晰、准确，并符合相关标准和约定。
三、绘制剖面图的步骤1. 准备工作：在绘制剖面图之前，需要准备好所需的绘图工具和材料，如绘图板、纸张、直尺、铅笔和橡皮等。
2. 确定切割面：根据物体的特征和要展示的内容，确定切割面的位置和方向。
使用铅笔在纸上绘制虚线表示切割面。
3. 绘制轮廓：根据物体的外形轮廓，使用实线或虚线绘制物体的外形。
确保轮廓的准确性和清晰性，并与切割面相连。
4. 标记和绘制部件：根据物体的内部结构，标记和绘制各个部件，如表面、内部构件和连线等。
通过使用不同的阴影或线条，对不同部件进行区分。
5. 标注尺寸：在绘制的剖面图上标注物体的关键尺寸。
