测井个人总结
测井是石油工程领域中的重要技术，用于评估油气井的地下储层性质和产能。
在测井
过程中，通过测量井内的地层参数，可以得到地下储层的物性特征，判断地层中的油
气类型、储层厚度、渗透率、孔隙度等关键参数，为油气勘探和开发提供重要的依据。
个人总结如下：
1. 测井技术的重要性：测井技术是石油工程中的核心技术之一，可以直接反映出储层
的物性参数，为油气勘探和开发决策提供量化的数据支持。
2. 测井方法和工具：测井方法包括电测井、声波测井、核子测井等多种方法，每种方
法都有相应的测井工具和仪器设备，根据不同的研究目的和地质条件选择合适的方法
和工具。
3. 测井参数的解释：测井过程中得到的参数需要进行解释和分析，例如测井曲线的解释、储层参数的计算等。
对于不同的测井曲线和参数，需要结合地质模型和储层特征
进行综合分析。
4. 地层解释和储层评价：通过综合分析测井数据，可以进行地层解释和储层评价，包
括确定储层的类型、厚度、含油饱和度、渗透率等参数，为油气勘探和开发决策提供
依据。
5. 测井的应用领域：测井技术广泛应用于油气勘探和开发的各个环节，包括勘探阶段
的目标选址、储层评价和开发方案的设计、生产管理等。
在油气勘探和开发中起到了
至关重要的作用。
综上所述，测井技术是石油工程领域中重要的技术之一，通过测量井内的地层参数，
可以评估储层的物性特征，为油气勘探和开发提供数据支持。
但是需要强调的是，测
井结果仅仅是储层参数的判断和估算，并不能完全代替实际的勘探和开发工作，需要结合其他地质和工程数据进行综合分析和判断。
测井个人总结引言测井是石油勘探开发过程中的重要环节，通过识别地层的物性差异，提供关于地下储层的信息。
本文将对测井相关知识进行总结和归纳，包括测井的定义、分类、常用仪器和方法，以及测井数据的解释和应用。
定义测井是利用各种测井仪器对钻井井壁及井内岩层、地层岩性、物性进行实时或连续性测量的方法，通过获取不同物性参数的测量数据，以揭示储层内部信息的一种技术手段。
分类根据测井数据的获取方式和测定目的，测井可以分为以下几类：1.地层压力测井：用于测量井下地层压力，判断油气运移规律。
2.电测井：利用电性差异测量地层的电阻率，反映地层岩性和含油气性质。
3.核测井：利用放射性同位素的辐射测量地层结构和成分。
4.声波测井：利用弹性波在地层中传播速度及衰减特性来判断储层岩石的物性。
5.渗流测井：用于测量地层中流体的渗透性和渗流规律。
6.孔隙度测井：用于测量地层中的孔隙度，反映储层的含油气能力。
常用仪器和方法1.电测井仪器：常见的有测电阻率的测井仪、测自然电位的测井仪和测成像的测井仪。
2.核测井仪器：包括测量伽马辐射的伽马测井仪、测量中子流量的中子测井仪和测量中子速度的中子泻衰测井仪。
3.声波测井仪器：常用的有测量声波传播速度的声波测井仪和测量声波幅度的声波衰减测井仪。
4.渗流测井仪器：主要是测量井内压力的压力测井仪和测量流体流速的流速测井仪。
5.孔隙度测井仪器：常用的有测量自然放射性的自然伽马测井仪和测量中子散射截面的中子散射截面测井仪。
常用的测井方法包括电阻率测井、自然伽马测井、声波测井、中子测井等。
测井数据的解释和应用测井数据的解释和应用需要结合实际情况进行综合分析。
根据不同的测井曲线和储层特征，可以从以下几个方面进行解释和应用：1.岩性识别：通过电性、放射性和声波等测井曲线，判断地层的岩性，如砂岩、页岩、泥岩等，为储层评价提供依据。
2.孔隙度估算：通过自然伽马和声波测井曲线，结合岩石的核密度和声波速度，估算地层的孔隙度，进而评价储层的储存能力。
如何利用测井曲线解释地层----------实习心得之二作为现场的地质监督,离不开测井曲线的分析与应用。
正式电测图对于现场人员而言，及其重要，我们划分层位，作地层对比，判断岩性，综合分析油气水性质等，仅仅从钻时，岩屑和录井上来判断往往是不够的。
作为地层划分，对比，岩性定名的依据，地质监督必须对电测图相当的熟悉。
按照测井原理及其主要应用范畴，测井分类，分项包含五大类，四方面共六十多个测井项目的内容。
而对塔里木而言，常见的几种测井项目有：1双感应（深，中）。
2自然电位。
3自然伽玛。
4补偿声波。
5岩性密度。
6补偿中子。
7自然伽玛能谱。
8地层倾角。
9井斜。
10井温。
11井径。
12水泥胶结测井。
现场上常用的几条曲线为：双感应，自然电位，井径。
在砂泥岩剖面的划分上，普遍认为：自然伽玛比自然电位更具可靠性。
电阻率测井，电导测井和自然电位测井都属于电极测井，不同的地层，岩性，电性特征也不相同，根据其规律性的差异，可以判断各类地层岩性及储层含油气特征。
灰岩的电阻率常大于700－3000Ω.m,而砂岩一般小于3000Ω.m,在临近的同类储层中，砂岩泥质含量低的层比含量高的层电阻率高，含油气层的电阻率常高于水层。
常见的地层电阻率变化范围一般为0.2－4000Ω.m,碳酸岩，火成岩等硬地层的电阻率比砂泥岩要高的多，渗透性地层（如砂岩）的电阻率一般小于50Ω.m,泥岩电阻率一般小于砂岩。
常用的电阻率测井为（正装）底部梯度电阻率曲线，（确定高阻层底界）划分砂，泥岩及其它电阻率特征明显的其它层位（如高阻的碳酸盐岩，火成岩，硬石膏及低阻的盐岩，含铁矿层等），经过视电阻率非均值等效正，求得地层真电阻率后，还可以分析评价储积层的含油气性。
感应测井曲线是我们最常用的曲线之一，测量的是地层的电导率（电阻率的倒数），了解地层导电特征及含油可能性，并用于划分渗透层及非渗透层的非电极测井方法。
双感应测井包含深感应（ILD）和中感应(ILM)两项，深感应探测深度大，可达1.3米，为原状地层电导率，中感应探测的深度要浅些，一般为泥浆侵入带的电导率。

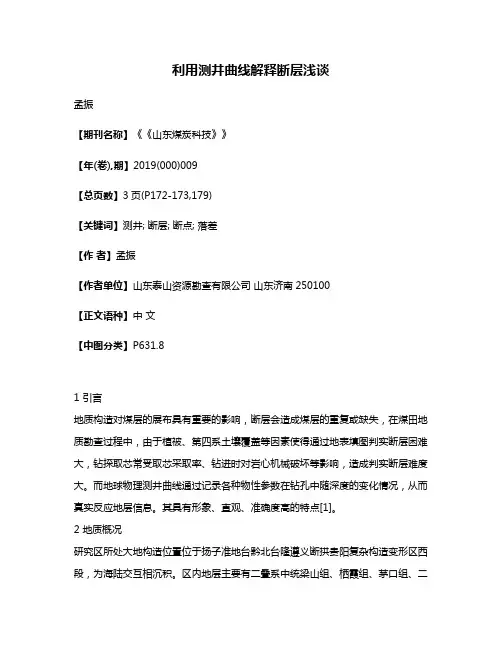

利用测井曲线解释断层浅谈孟振【期刊名称】《《山东煤炭科技》》【年(卷),期】2019(000)009【总页数】3页(P172-173,179)【关键词】测井; 断层; 断点; 落差【作者】孟振【作者单位】山东泰山资源勘查有限公司山东济南250100【正文语种】中文【中图分类】P631.81 引言地质构造对煤层的展布具有重要的影响，断层会造成煤层的重复或缺失，在煤田地质勘查过程中，由于植被、第四系土壤覆盖等因素使得通过地表填图判实断层困难大，钻探取芯常受取芯采取率、钻进时对岩心机械破坏等影响，造成判实断层难度大。
而地球物理测井曲线通过记录各种物性参数在钻孔中随深度的变化情况，从而真实反应地层信息。
其具有形象、直观、准确度高的特点[1]。
2 地质概况研究区所处大地构造位置位于扬子准地台黔北台隆遵义断拱贵阳复杂构造变形区西段，为海陆交互相沉积。
区内地层主要有二叠系中统梁山组、栖霞组、茅口组、二叠系上统峨眉山玄武岩组、龙潭组、长兴+大隆组、三叠系下统夜郎组、永宁镇组、第四系，含煤地层为二叠系上统龙潭组，区内构造主要为褶皱和断裂，区内地层平均倾角较小。
3 根据测井曲线解释断层原理不同的岩性具有不同的地球物理特性，测井曲线所反映的形态特征也就不同，不同层段从而形成不同的测井曲线组合。
反之，相同层段，在一定范围内，一般具有相似的物质来源、搬运介质、沉积环境和成岩条件，因而具有相同或相似的岩性组合，在测井曲线上也应具有相同或相似的组合特征。
正断层会使地层出现明显的缩短或缺失，逆断层则使地层出现明显的增加或重复的现象，此现象同样也会反映至测井曲线上，形成测井曲线组合的缺失或重复。
基于以上原理，通过对测井曲线相同或相似组合特征的对比，从而确定地层的重复或者缺失，进而判别是否存在断层及断层性质、位置等。
利用1∶200深度比例尺的视电阻率(RN)、自然伽马(GR)、中子-中子(CNL)、散射伽马伽马(DEN)曲线组合特征对研究区进行煤岩层对比和断层识别。
测井原理与综合解释测井是指通过在井中进行各种物理和化学测量，获取岩石与地层流体的相关参数，以进一步研究地层性质、划分地层并评价储层的一种技术。
测井数据是石油勘探和开发中不可或缺的一项工作，它能提供地层、岩性、含矿性、砂体的性质、产层流体情况和含油、含水饱和度等信息。
本文将介绍一些测井的基本原理和综合解释方法。
测井的基本原理可以分为两大类：电测井和常规测井。
电测井是指利用地层的电性差异进行测量，主要应用在地层的电性性质识别和解释上。
常规测井则是通过测量地层的物理性质来分析地层的结构和岩石组成。
电测井主要包括自然电位测井、直流电阻率测井和感应测井。
自然电位测井是指测量地层电位的变化，通过解释地层界面的电位变化来分析地层结构；直流电阻率测井是指测量地层电阻率的大小，通过分析电阻率的变化来判断地层的岩性以及含水饱和度；感应测井是指利用感应原理，测量地层的电导率，通过电导率的变化来判断地层的饱和度。
常规测井主要包括伽马测井和声波测井。
伽马测井是通过测量地层伽马射线的能量，来识别地层的岩性和含油饱和度；声波测井是通过测量地层声波的传播速度和衰减情况，来评价地层的孔隙度、饱和度和岩石组分。
综合解释是指通过将多种测井曲线进行综合分析和解释，获得更全面的地层信息。
常用的综合解释方法包括轻质矿物解释、井壁构造解释、沉积相解释和储集层评价。
轻质矿物解释是通过测井曲线的测量值和标定数据，计算得出地层轻质矿物（如长石、云母等）的含量，进而判断地层的成因和古环境。
井壁构造解释是通过分析测井曲线上的微小变化和异常，来识别地层中的构造特征和异常体，并揭示地层的构造状态和构造演化过程。
沉积相解释是通过分析测井曲线的特征和变化规律，在井下评价地层的沉积环境、沉积相和相界面等，为油气勘探提供依据。
储集层评价是指通过综合分析测井曲线的多种参数，如孔隙度、饱和度、渗透率等，来评价储层的质量和可储性。
总之，测井原理和综合解释是石油勘探和开发中不可或缺的一环。
测井原理与综合解释
测井是油气勘探开发中的重要技术手段，通过对地层岩石的物理性质进行测量，可以获取地层的岩性、孔隙度、渗透率等重要参数，为油气勘探开发提供了重要的地质信息。
测井技术的发展，为油气勘探开发提供了更为准确、可靠的地质数据，成为油气勘探开发中不可或缺的技术手段。
测井原理主要是利用地层岩石的物理性质，如密度、声波速度、电阻率等，通
过测量地层岩石的物理响应，来推断地层的岩性、孔隙度、渗透率等地质参数。
常见的测井方法包括测井雷达、声波测井、电阻率测井等，每种测井方法都有其独特的原理和适用范围，可以为不同类型的地层提供有效的地质信息。
在实际应用中，测井数据往往需要进行综合解释，即将不同测井方法获取的地
质信息进行综合分析，以获取更为准确的地质参数。
综合解释需要考虑地层岩石的多种物理性质，如密度、声波速度、电阻率等，通过综合分析这些数据，可以更为全面地了解地层的地质特征，为油气勘探开发提供更为可靠的地质信息。
测井原理与综合解释在油气勘探开发中具有重要的意义。
通过测井技术，可以
获取地层的岩性、孔隙度、渗透率等重要地质参数，为油气勘探开发提供了重要的地质信息。
同时，通过对测井数据的综合解释，可以更为准确地了解地层的地质特征，为油气勘探开发提供更为可靠的地质信息。
总的来说，测井原理与综合解释是油气勘探开发中不可或缺的技术手段，通过
测井技术可以获取地层的重要地质参数，为油气勘探开发提供重要的地质信息。
通过对测井数据的综合解释，可以更为准确地了解地层的地质特征，为油气勘探开发提供更为可靠的地质信息。
因此，测井原理与综合解释在油气勘探开发中具有重要的意义，对于提高勘探开发的效率和效果具有重要的意义。
一、名词解释1、测井：油气田地球物理测井，简称测井well logging ，是应用物理方法研究油气田钻井地质剖面和井的技术状况，寻找油气层并监测油气层开发的一门应用技术。
2、电法测井：是指以研究岩石及其孔隙流体的导电性、电化学性质及介电性为基础的一大类测井方法，包括以测量岩层电化学特性、导电特性和介电特性为基础的三小类测井方法。
3、声波测井：是通过研究声波在井下岩层和介质中的传播特性，来了解岩层的地质特性和井的技术状况的一类测井方法。
4、核测井：是根据岩石及其孔隙流体的核物理性质，研究钻井地质剖面，勘探石油、天然气、煤以及铀等有用矿藏的地球物理方法，是地球物理测井的重要组成部分。
5、储集层：在石油工业中，储集层是指具有一定孔隙性和渗透性的岩层。
例如油气水层。
6、高侵：当地层孔隙中原来含有的流体电阻率较低时，电阻率较高的钻井液滤液侵入后，侵入带岩石电阻率升高，这种钻井液滤液侵入称为钻井液高侵，R XO<Rt多出现在水层。
7、低侵：当地层孔隙中原来含有的流体电阻率比渗入地层的钻井液滤液电阻率高时，钻井液滤液侵入后，侵入带岩石电阻率降低，这种钻井液滤液侵入称为钻井液低侵，一般多出现在地层水矿化度不很高的油气层8、水淹层：在油气田的勘探开发后期因注水或地下水动力条件的变化，油层发生水淹，称为水淹层，此时其含水饱和度上升、与原始状态不一致，在SP、TDT和电阻率等曲线上有明显反映。
9、周波跳跃(Travel time cycle Skip)：因破碎带、地层发育裂缝、地层含气等引起声波时差测井曲线上反映为时差值周期性跳波增大现象。
10、中子寿命测井：是一种特别适用于高矿化度地层水油田并且不受套管、油管限制的测井方法，它通过获得地层中热中子的寿命和宏观俘获截面来研究地层及孔隙流体性质，常用于套管井中划分油水层、计算地层剩余油饱和度、评价注水效率及油层水淹状况、研究水淹层封堵效果，为调整生产措施和二、三次采油提供重要依据，是油田开发中后期的主要测井方法之一。
测井实习报告总结本次实习的主要内容包括：射孔、测试、井下仪器、测井解释、地面仪器、测井工艺、现场测井观摩、综合录井。
射孔是将射孔枪送到预定的深度后，进行校深、点火，利用聚能罩聚集很高的能量，爆炸将射孔弹射出，穿透套管和地层，从而达到形成通道的目的。
射孔是一种完井手段，主要是让地层中的油气能通过射孔通道流入井筒内。
射孔完成的主要任务包括井下射孔、卡钻的判断、井壁取芯。
在射孔作业中常遇到的问题有射孔弹在井下不爆炸而在工作地面爆炸造成人员伤亡、误射孔、卡枪。
实习前以为射孔是一件很简单的事情，经过老师的讲解，现在我才发现射孔是一个复杂而重要的工作，在射孔作业中一定要注意安全。
测试是试油的一种手段，它是指在动态条件下对油气层进行评价，从而得到地层压力，温度，地层产出流体性质的判断，渗透率，测试影响半径，油气的边界等。
测试分为两大类，一类是裸眼井测试，另一类是套管井测试。
其中裸眼井测试是一种不稳定的测试，一般风险较大，因此测试时间不宜过长，一般井下不超过8小时；而套管井测试是一种稳定测试，风险较小，测试时间长，测试过程中可能出现层位污染，需要开井10分钟，然后关井，再开井充分流动，观察两次流动压力是否一样。
通过听取老师的讲解和对仪器的观察，我对测试这个在学校并没有接触过的过程有了一定的了解。
井下仪器的观察，在仪器车间我们观看了普通声波探头、长源距声波探头、硬电极、双感应探头、微球形聚焦探头、岩性密度探头、地层倾角方位探头、补偿中子测井仪、双侧向测井仪等一系列的井下装置和设备。
井下仪器除了有这些探头外还包括电子线路和防转短节。
以前只是在课本上看到过一些井下测井仪器的图片和文字描述，这次身临其境的看到了实际的仪器，发现和自己想象当中的还是有一定的出入的。
通过观察这些仪器，加深了我对测井仪器及测井原理的进一步认识。
测井解释包括资料的上井验收和资料解释。
上井验收时要看测井曲线是否符合标准；测井解释时一般利用计算机作为工具来对测量的曲线进行解释，陆相一般为沙泥岩剖面、海相为碳酸盐剖面，可以利用测井曲线来划分剖面，识别岩性计算参数。

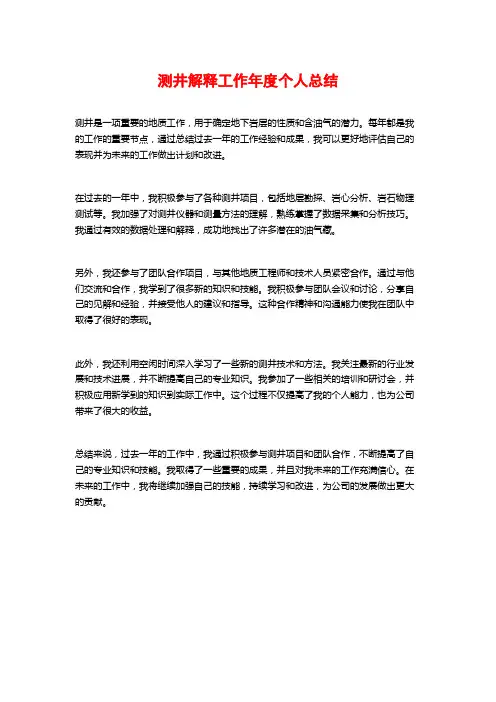

测井解释工作年度个人总结
测井是一项重要的地质工作，用于确定地下岩层的性质和含油气的潜力。
每年都是我的工作的重要节点，通过总结过去一年的工作经验和成果，我可以更好地评估自己的表现并为未来的工作做出计划和改进。
在过去的一年中，我积极参与了各种测井项目，包括地层勘探、岩心分析、岩石物理测试等。
我加强了对测井仪器和测量方法的理解，熟练掌握了数据采集和分析技巧。
我通过有效的数据处理和解释，成功地找出了许多潜在的油气藏。
另外，我还参与了团队合作项目，与其他地质工程师和技术人员紧密合作。
通过与他们交流和合作，我学到了很多新的知识和技能。
我积极参与团队会议和讨论，分享自己的见解和经验，并接受他人的建议和指导。
这种合作精神和沟通能力使我在团队中取得了很好的表现。
此外，我还利用空闲时间深入学习了一些新的测井技术和方法。
我关注最新的行业发展和技术进展，并不断提高自己的专业知识。
我参加了一些相关的培训和研讨会，并积极应用新学到的知识到实际工作中。
这个过程不仅提高了我的个人能力，也为公司带来了很大的收益。
总结来说，过去一年的工作中，我通过积极参与测井项目和团队合作，不断提高了自己的专业知识和技能。
我取得了一些重要的成果，并且对我未来的工作充满信心。
在未来的工作中，我将继续加强自己的技能，持续学习和改进，为公司的发展做出更大的贡献。
第19卷 第1期铀 矿 地 质Vol.19No.12003年 1月Uranium G eologyJan. 2003对综合测井曲线解释的几点体会李保侠(中国核工业地质局203研究所,陕西 咸阳 712000) [摘要]本文阐述了在地质找矿中从地质角度对综合测井曲线解释的重要性;指出了测井曲线的一般特点和特殊优点;尤其对致密钙质岩石在测井曲线上的表现形式及其厚度确定做了深入研究;分析了测井曲线解释存在的问题;最后提出了几点建议。
[关键词]曲线解释;地质综合;致密钙质岩石[文章编号]100020658(2003)0120048205 [中图分类号]P63118+4 [文献标识码]A[收稿日期]2001212210 [改回日期]2002205223[作者简介]李保侠(1962-),男,高级工程师,1983年毕业于桂林冶金地质学院。
目前,在野外生产实践中,综合测井通常测量如下参数,即天然伽玛、伽玛能谱、三侧向电阻率、密度、井径、自然电位、声波时差。
测井曲线解释是物探人员室内主要的工作,其基本任务是识别地层,区分岩性及标志层,划分透水层与隔水层,确定天然状态下各岩性的密度、井径和井斜,评价钻探质量,并最终绘制成岩性柱状图。
如果工作地区地层、岩性物性差异不明显,则解释的难度会有所增加。
在此基础上,地质人员将岩芯地质编录、测井曲线解释岩性柱状图和岩芯物探编录3种资料进行综合再绘制成钻孔综合柱状图。
上述3种资料中,岩芯地质编录和物探编录在经过检查、校对后,基本上不会产生大的误差,而测井曲线解释岩性柱状图的质量高低将直接影响钻孔综合柱状图的准确与否。
大家知道,钻孔综合柱状图是连接剖面、进行地质分析的最基础资料,务必客观、正确。
笔者以下将在新疆吐哈盆地十红滩地区地质综合过程中总结出的几点体会提供讨论,不妥之处,请指正。
1 综合测井曲线解释的重要性(1)通过测井曲线解释划分岩性及决定岩性变化的具体位置,进而确定透水层、隔水层。
这对地质剖面连接、层序地层研究、岩相古地理推断及水文地质工作和成矿预测有重大意义。
(2)放射性矿产不象其它矿产必须通过样品化学分析数据圈定矿床,可根据综合测井曲线解释直接回答钻孔是有矿、异常、还是无矿,并确定矿体大小、厚度、始止位置、品位高低。
(3)对于松散层和疏松砂岩、砾岩岩性段,由于钻探取芯率较低,综合测井曲线解释更有其重要的特殊意义。
(4)综合测井是由计算机控制的精密仪器完成的,消除了人为偶然因素影响,资料客观、可靠。
2 测井曲线特点211 物性一般特点随着岩石粒度从砾岩、砂岩向泥岩变化,其电阻率、密度、声波时差、自然电位(负值)从大到小变化(20～30→5～10Ω・m; 2133～215→119～212g/cm3;2026→1323 m/s;-60～-70→0～-15mV)。
而井径、天然伽玛值则从小到大变化(121→270mm; 211→7nC/kg・h)。
这就决定了测井曲线解释可基本划定砂体(包括砾岩)与泥岩、粉砂岩的界限,即能确定岩层的透水性。
212 岩性识别21211 致密钙质岩石致密钙质岩石是吐哈盆地有别于伊犁、二连盆地存在于含矿层和非含矿层中的特殊岩石类型。
利用突变高电阻率、高密度划分致密钙质岩石非常可靠,见图1、A钻孔(212～224 m)。
若只呈现高电阻率,密度一般则不是致密钙质岩石。
工作初期,对于这种曲线多解释为疏松砾岩。
通过不断与岩芯编录对照分析、结合野外露头观察,最后总结出它反映了致密钙质岩石。
典型曲线的电阻率甚至可高达80～100Ω・m。
但这种曲线组合不能确定岩石粒级,即不能确定是砾岩、还是粗、中、细砂岩。
致密钙质岩石电阻率、密度峰值的高低主要与钙质胶结程度有关。
对于致密钙质岩石的厚度确定,笔者对本区某物探参数孔作了研究。
该孔岩芯采取率达到98%。
若只按曲线拐点的1/2处所解释的该岩性厚度并不与实际岩芯长度吻合。
经研究,在实践中我们遵循如下原则:(1)岩芯采取率高时,按岩芯地质编录数据确定。
(2)岩芯采取率低时,视电阻率曲线形态而定。
若曲线两翼在20～30Ω・m处陡升,则定在20～30Ω・m处的曲线宽度为其厚度;若一翼陡升,另一翼宽缓,则取宽缓翼变得较直时所量宽度为其厚度;若两翼都呈宽缓升高,则厚度确定更困难。
可见,关于厚度确定还需做很多研究工作。
图2的D钻孔,岩芯编录见有9cm长的致密钙质砾岩,这也在电阻率曲线上反映出来了。
但由于比例尺太小,物探人员未对其做出解释,综合栏里也未画出。
在图2的A钻孔中(345m左右),电阻率和密度曲线峰值不很大,反映了次疏松钙质中砂岩,其中碳酸岩含量中高,但物探人员所做的曲线解释结果为致密钙质含砾细砂岩,类似情况在图1的A 钻孔214～220m也有反映。
这说明物探人员进行物探曲线解释时还存在不足。
在岩芯编录中还发现电阻率突然升高的曲线段所对应的致密钙质岩石用地质锤敲击时声音很清脆、悦耳,而敲击时声音沉闷的那种是较致密岩石类型,其电阻率曲线与一般疏松岩石形态相似。
21212 煤层利用高电阻率、低密度、几乎为伽玛零值的3条曲线划分煤层准确无误。
在十红滩地区侏罗系中发育4套煤层,其中第1、2、4煤层是该地区地层对比的标志层。
见图2的A钻孔291～295m处。
该套测井曲线形态及组合最具特征、易于识别、解释准确度最高。
在这里,曲线还反映出了煤中炭质泥岩夹层及煤两侧泥岩、炭质泥岩在井径方面的变化情况。
21213 泥岩利用大井径、低而平缓的电阻率和密度值划分泥岩令人信服。
这里的泥岩指粉砂含量较少的较纯泥岩,而粉砂质泥岩或泥质粉砂岩不具备这样的特征(见图1、2的A、B钻孔)。
21214 致密钙质粉砂岩致密钙质粉砂岩同样具有致密钙质岩石(21211)的曲线特征。
图2的B钻孔,测井曲线解释为致密钙质细砂岩,经与岩芯编录对比定为致密钙质粉砂岩。
21215 炭质细砂岩图2的E钻孔122～12315m全为工业矿・94・第1期李保侠:对综合测井曲线解释的几点体会 段(伽玛曲线超出图幅),岩芯采取率很低。
这里,电阻率、尤其是密度曲线呈低值,起初解释这种曲线为泥岩,后来经过与岩芯对比认为曲线反映了很松散呈流沙状态的炭质细砂岩。
这种情况往往出现在矿化最好的地段,这样,测井曲线解释填补了岩芯资料的空白,矿化也由泥岩型(误判)转为砂岩型。
考虑到这套综合测井曲线的上述特点,要图1 十红滩地区A钻孔测井曲线、曲线解释及综合柱状图Fig11 Logging curve;interpretation of logging curve and comprehensive column of borehole A;Shihongtan uranium district 1———砾岩;2———致密钙质砾岩;3———粗砂岩;4———含砾粗砂岩;5———含砾中砂岩;6———细砂岩;7———致密钙质含砾细砂岩;8———粉砂岩;9———泥质粉砂岩;10———泥岩;11———煤层。
・5・ 铀 矿 地 质第19卷求地质岩芯编录人员对于煤层、甚至很薄的煤线和致密钙质岩石等特别留意,把这些即使是微弱的信息记录下来,便于与测井解释结果进行对比。
3 存在问题及建议311 存在问题(1)当前综合测井曲线解释仍处于半定量图2 十红滩地区若干钻孔测井曲线、曲线解释及综合柱状图Fig 12 Logging curves ;interpretation of logging curves and comprehensive column of some boreholes (A ,B ,C ,D ,E );Shihongtan uranium district1———砾岩;2———砂质砾岩;3———粗砂岩;4———含砾粗砂岩;5———中砂岩;6———含砾中砂岩;7———细砂岩;8———致密钙质含砾细砂岩;9———炭质细砂岩(炭砂);10—粉砂岩;11———致密钙质粉砂岩;12———泥质粉砂岩;13———泥岩;14———炭质泥岩;15———煤层。
・15・第1期李保侠:对综合测井曲线解释的几点体会 水平。
对砂体中的砾岩、粗、中、细砂岩分辨能力不强,如图1、2的A钻孔(271～278 m,312～316m)所示。
少部分钻孔间曲线幅值存在系统误差,即同一种数值的某种测井曲线在某钻孔中反映细砂岩,而在另一钻孔中可能反映中砂岩。
(2)个别钻孔疏松砾岩的电阻率、密度等曲线特征与泥岩曲线非常相似。
在十红滩地区某钻孔中,特征的泥岩曲线对应到岩芯编录为疏松砾岩。
继续综合对比这条剖面上其它钻孔,这种现象依然存在,可见测井曲线不能反映出这里钻孔中的砾岩。
(3)对于细砂岩、粉砂岩,有时分辨不清。
细砂岩中含粉砂成分较多时,它的测井曲线就跟粉砂岩没有两样了,如图2的C钻孔中曲线解释为粉砂岩,但对应岩芯为细砂岩。
在另一场合,曲线解释为细砂岩的,有时实际为粉砂岩。
对于可地浸铀矿来说,是细砂岩还是粉砂岩是性质完全不同的问题,若岩芯采取率高,通过岩芯对比可做出调整,若采取率不高,仅凭测井曲线解释结果对粉砂岩、细砂岩下定论就可能出现误差。
(4)相距2m左右的两个钻孔,曲线解释结果竟存在4m的系统误差。
312 建议(1)通过地质、物探、计算机应用人员联合科研针对存在问题对现有物探测井软件系统进行修正,力争实现定量解释,并最终达到无岩芯钻探,以提高工程效率,增加找矿效果。
(2)在新工作区,首先要施工物探参数孔,在岩芯地质编录人员配合下,物探人员建立该地区物探测井曲线解释标准。
只有这样,以后的工作才能少走弯路,并不断提高水平。
(3)地质综合过程中,往往通过与岩芯地质编录内容对比对测井曲线解释的岩性及其具体位置进行调整。
所以,有关工作人员的责任心和测井零点选定及各探管协调统一至关重要。
(4)核工业地质局系统内各生产单位测井背景条件应该统一,如供电电压、泥浆浓度等等,以便各盆地间的系统对比研究。
(5)有些测井曲线某段特征不明显、曲线解释把握性不大时,应允许留下空白。
当岩芯采取率低时,地质编录给出的岩性深度与最后钻孔综合深度有较大的差别,曲线解释人员直接参考地质编录有时会造成错觉。
(6)在条件允许情况下,曲线解释人员要抽出时间对地质岩芯做深入观察、研究,使曲线解释水平更高。
(7)一般情况下,在综合柱状图上,应尽量保持各钻孔曲线排放位置及比例尺的一致,以便于对比分析。
(下转57页,Continued on page57)・25・ 铀 矿 地 质第19卷Visual Modflow soft w are and analysis on its applicationpotential in study hydrogeological conditions of metallogenesis of sandstone 2type uranium depositsWEI Yun 2jie 1 XU Mo 1 L IU Jian 2(1.Environment and Engineering Faculty ,Chengdu U niversity of Technology ,Chengdu 610059,China ;2.Research Instit ute No.280,CN N C ,Guanghan 618300,China )Abstract :Visual Modflow is a most prevalent 3D simulation software package for the groundwater investiga 2tion.Because of its systematization and visual features ,as well as its strong simulation functions ,it is being widely applied to various fields.The potential of Visual Modflow model and its application to the study of hy 2drogeologic conditions at sandstone 2type uranium deposits is introduced in this paper.K ey w ords :visual model ;sandstone 2type uranium deposit ;hydrogeological condition(上接52页,Continued from page 52)Some know ledge on interpretation of comprehensive logging curvesL I Bao 2xia(Research Instit ute No 1203,B ureau of Geology ,CN N C ,Xianyang 712000,China )Abstract :The importance of comprehensive logging curve interpretation in geologic prospecting is described from the geologic aspect in this article.At the same time ,the general features and special advantages of log 2ging curves are introduced ,special study on the determination of compact calcareous rocks and their thickness ,as well as the display forms of these rocks on logging curves have been studied in detail.Then ,sub jective and objective factors affecting the interpretation of logging curves have been analysed ,Finally ,some beneficial suggestions have been proposed by the author.K ey w ords :interpretation of logging curves ;geological syntheses ;compact calcareous rocks・75・第1期 魏云杰等:Visual M od flow 软件及其在砂岩型铀矿成矿水文地质条件研究中的应用潜力分析 。
