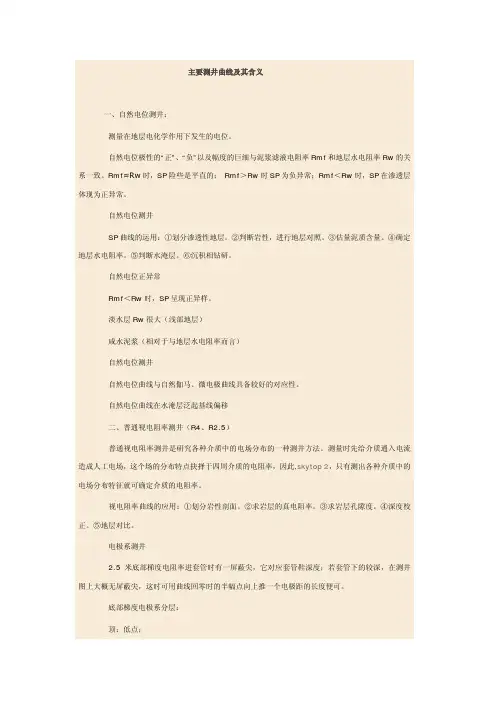

[转] 主要测井曲线及其含义主要测井曲线及其含义主要测井曲线及其含义一、自然电位测井：测量在地层电化学作用下产生的电位。

自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。

Rmf≈Rw时，SP几乎是平直的； Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。

自然电位测井SP曲线的应用：①划分渗透性地层。

②判断岩性，进行地层对比。

③估计泥质含量。

④确定地层水电阻率。

⑤判断水淹层。

⑥沉积相研究。

自然电位正异常Rmf＜Rw时，SP出现正异常。

淡水层Rw很大（浅部地层）咸水泥浆（相对与地层水电阻率而言）自然电位测井自然电位曲线与自然伽马、微电极曲线具有较好的对应性。

自然电位曲线在水淹层出现基线偏移二、普通视电阻率测井（R4、R2.5）普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。

测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。

视电阻率曲线的应用：①划分岩性剖面。

②求岩层的真电阻率。

③求岩层孔隙度。

④深度校正。

⑤地层对比。

电极系测井2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。

底部梯度电极系分层：顶：低点；底：高值。

三、微电极测井（ML）微电极测井是一种微电阻率测井方法。

其纵向分辨能力强，可直观地判断渗透层。

主要应用：①划分岩性剖面。

②确定岩层界面。

③确定含油砂岩的有效厚度。

④确定大井径井段。

⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。

微电极确定油层有效厚度微电极测井微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。

四、双感应测井感应测井是利用电磁感应原理测量介质电导率的一种测井方法，感应测井得到一条介质电导率随井深变化的曲线就是感应测井曲线。

1.声波时差曲线：在泥砂岩剖面上，砂岩显示低时差，其数值随孔隙度的不同而不同；泥岩一般为高时差，其数值随压实程度的不同而变化；页岩的时差介于泥岩和砂岩之间；砾岩的时差一般都较低，并且越致密声波时差值越低．在碳酸盐剖面上，致密石灰岩和白云岩声波时差最低，如含有泥质时，声波时差增高，若有孔隙和裂缝，声波时差明显增大，甚至出现周波跳跃．石膏岩盐剖面，渗透性砂岩最高？，泥岩（含钙质、石膏多）与致密砂岩相近，泥质含量高时增大，岩盐扩径（井直径）严重，周波跳跃？气体比油水的时差要大的多，岩性一定时候，含气层段出现周波跳跃。

2.自然Gamma曲线：在泥砂岩剖面上，纯砂岩在自然Gamma曲线上显最底值，泥岩显最高值，粉砂岩和泥质砂岩介于二者之间，并随着岩层中泥质含量增加曲线幅度增加；在碳酸盐剖面上，泥岩和页岩显最高值，纯的石灰岩、白云岩有最低值，而泥灰岩、泥质石灰岩、泥质白云岩自然Gamma测井曲线值介于二者之间，并随泥质含量增加幅值增大．3.微电极测井曲线中砂岩异常幅度差大于粉沙岩异常幅度差．4.泥岩在密度测井曲线上值较高而煤层密度测井值在剖面上看很低5.在淡水泥浆的沙泥岩剖面井中，自然电位测井曲线以大断泥岩层部分的自然电位曲线为基线，此时出现负异常的井段都可认为是渗透性岩层。

在含有泥质的砂岩中由于泥质对溶液产生吸附电动势使总电动势降低。

所以纯砂岩的自然电位异常幅度要比泥质岩石的异常幅度大，而且随着砂岩中泥质含量的增加，自然电位异常幅度会随之减小自然电位与自然伽马对砂岩泥岩都很敏感，但是自然电位容易受到流体性质、岩层厚度的影响，含油气或者薄层时，幅度很低。

粉砂和泥的比值大于1:2,幅度趋于0.自然伽马虽然也受到层厚影响，层厚小于0.8米时才开始显现影响。

以上为一般情况（正常压实），如果欠压实，情况相反，砂岩出现高时差，如渤海湾明化镇组所以具体地区具体问题具体分析（要根据岩心资料建立具体解释模型）6.感应测井为了获取井下地层的原始含油饱和度资料，用油基钻井液钻井;为了不破坏井下地层的渗透率，有时采用空气钻井；这时井中没有导电介质，不能传导电流，为了解决这个问题，发明了感应测井。

主要测井曲线及其含义一、自然电位测井：测量在地层电化学作用下发生的电位。

自然电位极性的“正”、“负”以及幅度的巨细与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。

Rmf≈Rw时，SP险些是平直的；Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层体现为正异常。

自然电位测井SP曲线的运用：①划分渗透性地层。

②判断岩性，进行地层对照。

③估量泥质含量。

④确定地层水电阻率。

⑤判断水淹层。

⑥沉积相钻研。

自然电位正异常Rmf＜Rw时，SP呈现正异样。

淡水层Rw很大（浅部地层）咸水泥浆（相对于与地层水电阻率而言）自然电位测井自然电位曲线与自然伽马、微电极曲线具备较好的对应性。

自然电位曲线在水淹层泛起基线偏移二、普通视电阻率测井（R4、R2.5）普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。

测量时先给介质通入电流造成人工电场，这个场的分布特点抉择于四周介质的电阻率，因此,skytop 2，只有测出各种介质中的电场分布特征就可确定介质的电阻率。

视电阻率曲线的应用：①划分岩性剖面。

②求岩层的真电阻率。

③求岩层孔隙度。

④深度校正。

⑤地层对比。

电极系测井2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上大概无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度便可。

底部梯度电极系分层：顶：低点；底：高值。

三、微电极测井（ML）微电极测井是一种微电阻率测井方法。

其纵向分辨能力强，可直观地判断渗透层。

主要应用：①划分岩性剖面。

②确定岩层界面。

③确定含油砂岩的有效厚度。

④确定大井径井段。

⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。

微电极确定油层有效厚度微电极测井微电极曲线应能反应出岩性变革，在咸水泥浆、井径规矩的前提下，对付砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应渐渐减小。

四、双感到测井感应测井是利用电磁感应原理测量介质电导率的一种测井方法，感应测井得到一条介质电导率随井深变化的曲线便是感应测井曲线。

常见测井曲线说明1、所有测井曲线经环境校正后，其前加C：如GR－CGR；CNL－CCNL；LLD－CLLDDEN－CDEN；LLS－CLLS；SNP（井壁中子）－CSNP等；2、易混淆测井曲线的中文名：NLL－中子寿命；SBL－泥岩基线；NEU－中子测井；CALC－微差井径SPEC－能谱曲线；SWN－井壁中子；RA T－来自中子寿命测井的比值曲线UR－铀；THOR－土；K40－钾；TPI－土/钾指数；SGMA－中子寿命；CTS－中子伽马计数率；TC－能谱测井总计数率；G2－中子寿命测井PORS－井壁中子；RA TO中子寿命短/长之比另外，还有电测井系列：MNOR－微电位；MINV－微梯度；NL－微电位；ML－微梯度；R1、R2、R3、R4、R6、R8、R45：分别为1米、2米、3米、4米、6米、8米、0.45米梯度测井；R04、R05：为0.4米、0.5米电位测井；3、常见测井解释成果曲线名：孔隙度系列：POR－孔隙度；PORT－总孔隙度；PORF－冲洗带含水孔隙度；PORW－地层含水孔隙度；PORX－流体孔隙度；PORH－含烃重量；POR2－次生孔隙度；EPOR－有效孔隙度；泥质系列：SH－泥质含量；CL－粘土含量；SI－粉砂岩含量；CLD－分散泥质含量；CLS－结构泥质含量；CLL－层状泥质含量TMON－粘土中蒙托石含量；TILL－粘土中伊利石含量；CEC－阳离子交换能力；QV－阳离子交换容量；BWCL－粘土束缚水含量渗透率系列：PERM－渗透率；PIW－水的渗透率；PIH－油的渗透率；KRW－水的相对渗透率；KRO－油的相对渗透率；PERW－水的有效渗透率；PERO－油的有效渗透率饱和度系列：SW－地层含水饱和度；SXO－冲洗带含水饱和度；SWIR－束缚水饱和度ESW－有效含水饱和度；HYCV－地层平均含烃体积；HYCW－地层平均含烃重量特殊岩性：CI－煤指示；BULK－出砂指数；CARB－炭的体积；SAND－砂岩体积；LIME－石灰岩体积；DOLO－白云岩体积；ANHY－硬石膏体积；C1、C2、C3、C4－附加矿物1、2、3、4的体积；。

（北京）

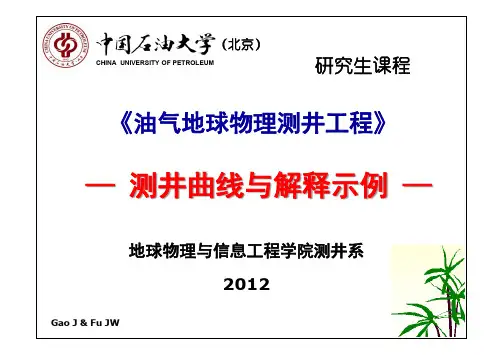

CHINA UNIVERSITY OF PETROLEUM
