荧光灯电路的安装

实验4—9 普通照明电路安装【实验目的】1.掌握安全用电的基础知识及常用电工工具的使用方法。

2.了解常用照明电路器材的内部结构，掌握它们的固定和连接方法。

3.了解导线规格及电工器材的选择，学会看懂简单的照明电路。

4.掌握简单照明电路安装的一般操作规程。

【实验原理】1.常用照明电路所需器材1）照明灯目前，家庭常用的照明电光源有白炽灯、荧光灯两种，安装方式可以是吊挂式、嵌入式，也可以是吸顶式。

对于吊挂式白炽灯，在吊线盒和灯座中软线应打结；对于螺旋式灯座，应把电源中性线（零线N）接到灯头的螺旋钢圈上，把相线（火线L）经过开关接到灯头的铜片上，灯头及灯泡金属部分不得外露。

如果火线与零线位置接反，很容易造成触电事故。

吊式灯具距地面高度一般不能低于2.5米。

对于吊顶内的嵌入式大功率白炽灯应采取隔热措施，以防止长时间点灯引燃建筑材料。

白炽灯在拆换和清扫时应关闭电灯开关，注意不要触及灯泡裸露金属部分以免触电。

对于荧光灯，镇流器要与电源电压、灯管功率相配合，不可混用。

如采用电感镇流器，应将镇流器装在灯架中间，灯架距房顶要留有一定空隙，以便通风。

如采用电子镇流器，应选用质量好的产品，否则会因镇流器的原故，造成灯管过早衰老、寿命缩短。

2）开关和插座开关是通电、断电的控制设备。

灯具开关应串联在火线上，不能接在零线上。

如果开关接在零线上，在断电检修时一旦触及金属部分，也会造成触电。

图2 插座示意图图1 单联双控开关接线示意图图4-9-1 单联双控开关示意图 图4-9-2 单相三孔插座示意图开关的种类和型号较多，常见的有单联单控、单联双控、双联单控、双联双控等。

插座是一种常用的电气器具，它灵活方便，在家庭中可以为任何用电器提供电源。

插座大学物理实验235在安装时接线要有一定的排列顺序：单相两孔插座横向排列时，右孔接火线，左孔接零线。

单相三孔插座，上孔接保护接地线（PE），右孔接火线，左孔接零线。

3）导线家庭室内配电导线均要求采用绝缘导线，禁止使用裸导线。

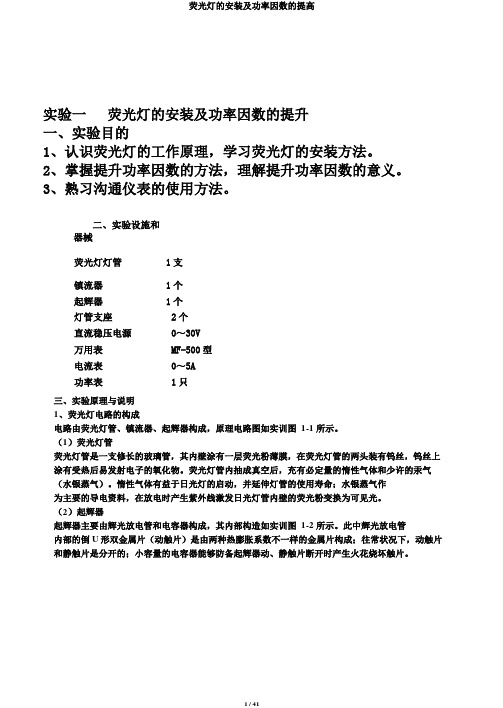

实验一荧光灯的安装及功率因数的提升一、实验目的1、认识荧光灯的工作原理，学习荧光灯的安装方法。

2、掌握提升功率因数的方法，理解提升功率因数的意义。

3、熟习沟通仪表的使用方法。

二、实验设施和器械荧光灯灯管1支镇流器1个起辉器1个灯管支座2个直流稳压电源0～30V万用表MF-500型电流表0～5A功率表1只三、实验原理与说明1、荧光灯电路的构成电路由荧光灯管、镇流器、起辉器构成，原理电路图如实训图1-1所示。

（1）荧光灯管荧光灯管是一支修长的玻璃管，其内壁涂有一层荧光粉薄膜，在荧光灯管的两头装有钨丝，钨丝上涂有受热后易发射电子的氧化物。

荧光灯管内抽成真空后，充有必定量的惰性气体和少许的汞气（水银蒸气）。

惰性气体有益于日光灯的启动，并延伸灯管的使用寿命；水银蒸气作为主要的导电资料，在放电时产生紫外线激发日光灯管内壁的荧光粉变换为可见光。

（2）起辉器起辉器主要由辉光放电管和电容器构成，其内部构造如实训图1-2所示。

此中辉光放电管内部的倒U形双金属片（动触片）是由两种热膨胀系数不一样的金属片构成；往常状况下，动触片和静触片是分开的；小容量的电容器能够防备起辉器动、静触片断开时产生火花烧坏触片。

（3）镇流器镇流器是一个带有死心的电感线圈。

它与起辉器配合产生瞬时高电压使荧光灯管导通，激发荧光粉发光，还能够限制和稳固电路的工作电流。

2、荧光灯的工作原理如实训图1-1所示，在荧光灯电路接通电源后，电源电压所有加在起辉器两头，进而使辉光放电管内部的动触片与静触片之间产生辉光放电，辉光放电产生的热量使动触片受热膨胀趋势挺直，与静触片接通。

于是，荧光灯管两头的灯丝、辉光放电管内部的触片、镇流器构成一个回路。

灯丝因经过电流而发热，进而使灯丝上的氧化物发射电子。

与此同时，辉光放电管内部的动触片与静触片接通时，触片间电压为零，辉光放电立刻停止，动触片冷却缩短而离开静触片，致使镇流器中的电流忽然减小为零。

于是，镇流器产生的自感电动势与电源电压串连叠加于灯管两头，迫使灯管内惰性气体分子电离而产生弧光放电，荧光灯管内温度渐渐高升，水银蒸气游离，并剧烈地撞击惰性气体分子而放电，同时辐射出不行见的紫外线激发灯管内壁的荧光粉而发出近似荧光的可见光。

荧光灯电路的安装与常见故障作者：皇金国来源：《速读·上旬》2019年第08期荧光灯是一种气体放电灯，在工业，商业，家庭照明用电中使用很广泛。

荧光灯的安装很多人无从下手，而且对于出现的故障也往往束手无策。

其实荧光灯的安装很简单，只要我们掌握了元器件的连接方式和功能，那么在安装和排除故障的时候就会迎刃而解。

下面我将荧光灯的安装和故障排除做一个简单的介绍，希望能对大家有所帮助。

一、荧光灯电路的实物，连接和安装荧光灯是由灯管，两个灯座，启辉器和镇流器组成，灯管市一根玻璃管，内壁涂有一层荧光粉，不同荧光灯可以发出不同颜色的光。

镇流器是与等灯管相串联的一个原件，它的作用是限制灯管的电流，产生足够的自感电动势使灯管容易放电起然。

启辉器是一个小型的辉光管，在小玻璃管里充有氖气，并装有两个电极。

1.把启辉器按着顺时针的方向旋转并插入启辉器作中。

2.用一根导线把灯座的一个接线柱和启辉器的一个接线柱相连接，再用一根导线把另一个灯座的接线柱和启辉器的另一个接线柱相连接。

3.用一根导线把灯座的一个接线柱和电源的中线相连接，然后把第一个灯座的另一个接线柱与镇流器的一个接线头相连接，镇流器的另一个接线头与开关的一个接线头相连接，开关的另一个接线头与电源相连接。

连线电路的时候必须注意，各个元器件的规格要统一，灯管和镇流器和启辉器的额定功率一定要保持一致，否则会出现烧坏元器件的可能。

二、荧光灯的常见故障以及排除方法故障：灯管两端不发光，中间不亮。

原因分析：1.启辉器出现问题可能是电容被击穿或者双金属片与金属熔棒相搭在一起了。

2.气温过低，电压过低。

3.镇流器不匹配造成的。

4.灯管两端发黑，寿命终止。

排除方法：1.更换电容器或者启辉器。

2.用热水加温或者加一个保温罩。

3.检查电源电压是否正常。

4.更换镇流器改正错误接线部位。

故障：灯管不发光。

原因分析：1.接触不良或者灯丝已断。

2.电源熔断器已断或者镇流器松动。

3.启辉器损坏。

218观赏鱼缸专用荧光电子镇流器安装教学
1.了解荧光灯电子镇流器的构造：在荧光灯电子镇流器上，L代表火线，N代表零线，相对应的从机盒中延伸出的两条线，最上面是火线，下面是零线，注意用电安全；
2.荧光灯电子镇流器的接法：先把电路通上电，然后用电笔测试一下荧光灯电子镇流器的线路区别，然后把电路断掉，再按照操作说明书把荧光灯的外壳拆下来，换上荧光灯电子镇流器，用螺丝刀拧紧，最后盖好荧光灯外壳，将其固定，这样荧光灯电子镇流器就接完了；
3.注意事项：由于荧光灯电子镇流器本身的通过电压比较高，所以一定要注意用电安全，最好是在操作时带上防电手套或者旁边有人照看，否则一旦发生危险，后果将不堪设想。

荧光灯电子镇流器的安装最好请专业人事操作，以免发生意外。

led灯安装接线方法LED灯安装接线方法。

LED灯是一种非常节能且环保的照明产品，越来越多的人开始选择LED灯来替代传统的白炽灯和荧光灯。

然而，对于一些人来说，LED灯的安装接线方法可能还比较陌生。

在本文中，我将为大家介绍LED灯的安装接线方法，希望能帮助大家更好地使用LED灯。

首先，我们需要准备好一些工具和材料，包括LED灯、导线、绝缘胶带、螺丝刀、绝缘剥线钳等。

在安装LED灯之前，一定要确保断电，以免发生触电事故。

接下来，我们来看一下LED灯的接线方法。

首先，将导线的两端用绝缘剥线钳剥去一定长度的绝缘层，露出金属导线。

然后，将导线的一端连接到电源的正极，另一端连接到LED灯的正极。

接着，将另一根导线的一端连接到电源的负极，另一端连接到LED灯的负极。

在接线的过程中，一定要确保连接牢固，使用绝缘胶带将接线部分进行包裹，以防止短路和漏电。

在接线完成后，可以进行一些简单的测试，确保LED灯的亮度和颜色都符合预期。

如果一切正常，就可以固定LED灯的位置，然后重新通电，进行最终的测试。

需要注意的是，LED灯的安装接线方法可能会因不同的品牌和型号而有所差异，因此在安装之前，一定要仔细阅读LED灯的安装说明书，按照说明书上的指导进行安装。

如果对LED灯的安装接线方法不是很了解，建议找专业人士进行安装，以确保安全和正确性。

总的来说，LED灯的安装接线方法并不复杂，只要按照正确的步骤进行操作，就可以顺利完成安装。

希望本文所介绍的LED灯安装接线方法能够帮助大家更好地使用LED灯，享受LED灯带来的节能环保和舒适照明体验。

议LED日光灯内部接线王平深圳市浩博尔光电科技有限公司，宝安73区腾骏工业园B栋，518100摘要：本文就LED日光灯替换传统荧光灯，LED灯管内部接线方法进行了深入的讨论，重点介绍了浩博尔光电在T8/T10LED日光灯接线方法技术上的突破。

关键词：绿色照明；LED日光灯；保险丝“启辉器”；安全照明；介绍绿色能源，节能环保，低碳生活，这是当今时代人们谈论最多的话题。

这是对科学技术发展的实际检验，同时也反映了人们对新生活更高品质的要求。

当太阳能、风能都被作为绿色能源推广的时候，LED产品也以节能环保新能源跻身于广大市场。

其中占主导的还是LED日光灯。

LED日光灯节电高达80％以上，寿命为普通灯管的10倍以上，安全度高，散热性强，光衰低，耐抗击，几乎是免维护，不存在要经常更换灯管、电感镇流器、启辉器的问题，约半年下来节省的费用就可以换回成本。

而且半导体电光源光线柔和，光谱纯，没有辐射，有利于保护视力及身体健康，6000K的冷光源给人视觉上清凉的感受，有助于集中精神，提高效率。

LED灯管走进千家万户，替换传统荧光灯将是一种必然趋势。

由于传统的荧光灯覆盖面广，已被广大民众所接受。

LED日光灯作为新型高科技照明产品想要实现完全替换，在LED日光灯照明标准未出炉之前，就必须得兼容传统荧光灯的相关标准。

目前市面上的T8/T10LED日光灯的标准大多都是参照传统荧光灯的标准来做，包括长度，额定功率，额定电压，光通量，照度等等。

LED日光灯分电源内置和外置两种，本文重点讨论电源内置LED日光灯。

传统的荧光灯工作原理传统的荧光灯一般由支架、电感镇流器、启辉器、灯管这四大部分组成。

图1为传统的荧光灯内部结构。

图2是传统的荧光灯内部电路图。

其工作原理是当开关接通的时候，电源电压立即通过电感镇流器和灯管灯丝加到启辉器的两极。

220伏的电压立即使启辉器的惰性气体电离，产生辉光放电。

辉光放电的热量使双金属片受热膨胀，两极接触。

实训项目十一荧光灯电路的安装实训目的●理解荧光灯电路的工作原理。

●学会荧光灯电路的安装，并会简单的故障分析。

任务一认识荧光灯电路原理图1．电路组成荧光灯线路电气原理图如图7-4-12所示，其中荧光灯电路由按键开关SA、镇流器L、灯管R及启辉器S组成。

荧光灯电路通过带漏电保护的空气断路器接入220 V交流线路中。

当合上空气断路器，闭合按键开关SA后，荧光灯就能正常点亮。

2．工作原理荧光灯电路的工作原理：接通电源后，电源电压经镇流器、灯管两端的灯丝加在启辉器的∩形动触片和静触片之间，引起辉光放电。

放电时产生的热量使得用双金属片制成的∩形动触片膨胀并向外伸展，与静触片接触，使灯丝预热并发射电子。

在∩形动触片与静触片接触时，两者间电压为零而停止辉光放电，∩形动触片冷却收缩并复原，而与静触片分离。

在动、静触片断开瞬间，镇流器两端产生一个比电源电压高得多的感应电动势，这个感应电动势与电源电压串联后加在灯管两端，使灯管内惰性气体被电离而引起弧光放电。

随着灯管内温度升高，液态汞气化游离，引起汞蒸气弧光放电而发出肉眼看不见的紫外线，紫外线激发灯管内壁的荧光粉后，发出近似日光的可见光。

任务二元器件识别与电路安装1．元器件识别本实训项目所需元器件并不多，实训前，读者可对应表7-4-3逐一进行识别。

2．电路安装在一块30㎝×50㎝的木板上进行荧光灯照明线路模拟安装，布置图如图7-4-13所示，实物安装图如图7-4-14所示。

小提示：接线时相线应经开关后接入，中性线不经过开关，可从开关中直接穿过。

荧光灯照明线路主要元器件安装说明如下：①带漏电保护的空气断路器。

安装时，上端接电源进线，下端接电源出线。

C65N空气断路器外形如图7-4-15所示。

②镇流器。

镇流器安装时应串接在线路中。

③启辉器。

启辉器安装时应与灯管并联。

任务三通电检验与排故测试1．通电检验(1)通电前应检查线路有无短路使用指针式万用表的电阻挡（可用R×l0）进行检测，其操作步骤如下：①将转换开关置于R×l0挡，进行电阻调零。

日光灯电路的接线方法
日光灯是我们日常生活中常用的照明设备，其使用方便、效果明显。

在使用日光灯时，我们需要将它们接到电路上，以使它们正常工作。

下面，我将简要介绍一下日光灯电路的接线方法。

第一步，准备工作
在接线之前，我们需要将工具准备好。

需要的工具有：剥线钳、组合板、日光灯管及端盖等。

第二步，接线
1.首先，我们需要将电源插头插到插座上，并且确认插座的电源接线正确。

如接错了线，可能会出现漏电或者损坏设备的情况。

2.将组合板安装好并打开，将电源导线分别连接到左右两个端子上。

此时需要注意的是，L（火线）应连接到左边的端子上，N（零线）应连接到右边的端子上。

3.然后，需要将两根导线插入日光灯的两端，即在日光灯两端分别插上接线头。

此时需要将线芯剥开一部分，方便插入接线头。

然后将剥开的导线分别插入接线头里，用钳子将接线头压紧即可。

4.接下来，需要将日光灯管和端盖安装好。

首先将日光灯管安装在端盖内，注意日光灯管的两端不能碰在一起。

然后将端盖和日光灯管轻轻装到两端的导线上，回旋它们一下，使电线紧密地固定在端盖上即可。

以上就是日光灯电路接线的全部步骤。

需要注意的是，在进行接线之前，必须先断开电源，以免触电造成危险。

在插好电源插头并连接好导线后，再通电检查日光灯工作情况，确保一切正常后再使用。

总之，规范的接线操作可以让日光灯电路运行更加稳定、安全，给我们的日常生活带来更多的方便。
