荧光灯综合照明线路的安装与排故

荧光灯电路原理图
四、通电检测：
五、荧光灯电路的工作原理：
开关闭合→电压加在启辉器两端→启辉器辉光放电→动静触片结合→接通电路→电路中形成电流→启辉器两端电压为零→辉光放电结束→动静触片分断→镇流器的电流突降为零→瞬间产生一个高压→这个高压与电源电压一起家在灯管两端→灯管弧光放电→激发水银蒸汽，灯管发光。

六、镇流器和启辉器的作用：
1、镇流器的作用：
A．启动时，提供瞬间高压，使得灯管得以发光。

B．正常使用时，限压降流，保证灯管正常发光。

2、启辉器的作用：
起到自动开关作用。

启辉器中纸介电容器的作用：
避免启辉器两个触片通断时，产生电火花和对无线电设备产生干扰。

七、课堂仿真练习：
1、排故练习
镇流器两端电压（V）灯管两端电压（V）启辉器两端电压（V）
小结（1）荧光灯的结构
（2）荧光灯的安装
（3）荧光灯电路的工作原理
布置作业完成实验报告。

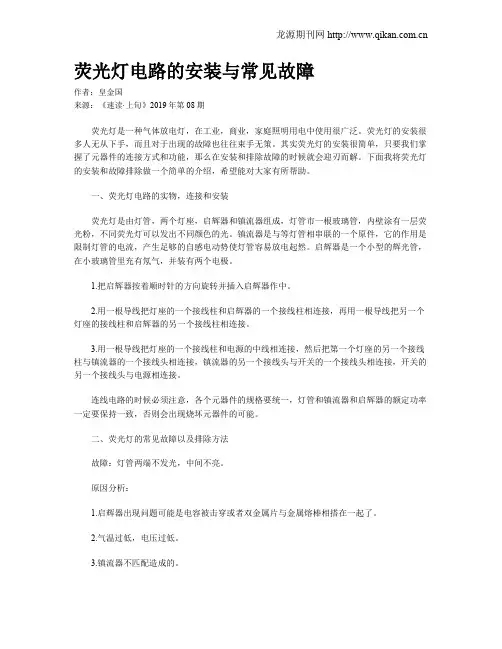

荧光灯电路的安装与常见故障作者：皇金国来源：《速读·上旬》2019年第08期荧光灯是一种气体放电灯，在工业，商业，家庭照明用电中使用很广泛。

荧光灯的安装很多人无从下手，而且对于出现的故障也往往束手无策。

其实荧光灯的安装很简单，只要我们掌握了元器件的连接方式和功能，那么在安装和排除故障的时候就会迎刃而解。

下面我将荧光灯的安装和故障排除做一个简单的介绍，希望能对大家有所帮助。

一、荧光灯电路的实物，连接和安装荧光灯是由灯管，两个灯座，启辉器和镇流器组成，灯管市一根玻璃管，内壁涂有一层荧光粉，不同荧光灯可以发出不同颜色的光。

镇流器是与等灯管相串联的一个原件，它的作用是限制灯管的电流，产生足够的自感电动势使灯管容易放电起然。

启辉器是一个小型的辉光管，在小玻璃管里充有氖气，并装有两个电极。

1.把启辉器按着顺时针的方向旋转并插入启辉器作中。

2.用一根导线把灯座的一个接线柱和启辉器的一个接线柱相连接，再用一根导线把另一个灯座的接线柱和启辉器的另一个接线柱相连接。

3.用一根导线把灯座的一个接线柱和电源的中线相连接，然后把第一个灯座的另一个接线柱与镇流器的一个接线头相连接，镇流器的另一个接线头与开关的一个接线头相连接，开关的另一个接线头与电源相连接。

连线电路的时候必须注意，各个元器件的规格要统一，灯管和镇流器和启辉器的额定功率一定要保持一致，否则会出现烧坏元器件的可能。

二、荧光灯的常见故障以及排除方法故障：灯管两端不发光，中间不亮。

原因分析：1.启辉器出现问题可能是电容被击穿或者双金属片与金属熔棒相搭在一起了。

2.气温过低，电压过低。

3.镇流器不匹配造成的。

4.灯管两端发黑，寿命终止。

排除方法：1.更换电容器或者启辉器。

2.用热水加温或者加一个保温罩。

3.检查电源电压是否正常。

4.更换镇流器改正错误接线部位。

故障：灯管不发光。

原因分析：1.接触不良或者灯丝已断。

2.电源熔断器已断或者镇流器松动。

3.启辉器损坏。

荧光灯电路的安装与检修教案一、教案背景荧光灯是一种常见的照明设备，广泛应用于各种场所。

本教案将围绕荧光灯电路的安装与检修展开，帮助学员了解荧光灯电路的原理和组成部分，掌握荧光灯电路的正确安装与检修方法。

二、教学目标1.了解荧光灯电路的基本原理和组成部分；2.掌握荧光灯电路的正确安装方法；3.掌握常见故障的检修方法。

三、教学过程第一节：荧光灯电路的基本原理和组成部分（20分钟）1.荧光灯电路的工作原理：荧光灯电路是通过放电使荧光粉发光来产生光线的。

学员可以通过简单实验来观察电流在荧光灯管中的流动情况。

2.荧光灯电路的组成部分：荧光灯电路包括镇流器、启动器、电容器、灯座和荧光灯管等。

教师可以用实物或图片讲解各个部分的功能和作用。

第二节：荧光灯电路的安装方法（30分钟）1.准备工作：学员需要了解荧光灯电路的安装要求，例如需要准备好适当的电缆、插座和开关等。

2.安装步骤：教师通过多媒体演示或实物操作，向学员介绍荧光灯电路的正确安装方法，包括电缆的接线、灯座的安装和开关的连接等。

第三节：荧光灯电路的检修方法（40分钟）1.故障诊断：学员需要了解荧光灯电路常见的故障现象和可能的原因，例如灯管不亮、闪烁或亮度不足等等。

教师可以通过实例来讲解故障的诊断方法。

2.检修步骤：教师通过多媒体演示或实物操作，向学员介绍荧光灯电路的检修步骤，包括检查电源、镇流器和灯管等，修复或更换故障部件。

第四节：教学总结（10分钟）教师对本节课的内容进行总结，并提醒学员注意荧光灯电路的安全使用和定期维护。

四、教学评价与展望1.教师可以通过观察学员的实操操作和课堂提问来进行评价；2.在本节课的基础上，可以进一步延伸到其他相关知识，如灯光设计、能源管理等。

3.鼓励学员参加实践活动，通过实地考察和实际项目操作来加深理解和掌握。

五、教学资料1.多媒体演示设备；2.荧光灯电路的实物或图片；3.相关教学材料和教学参考书籍。

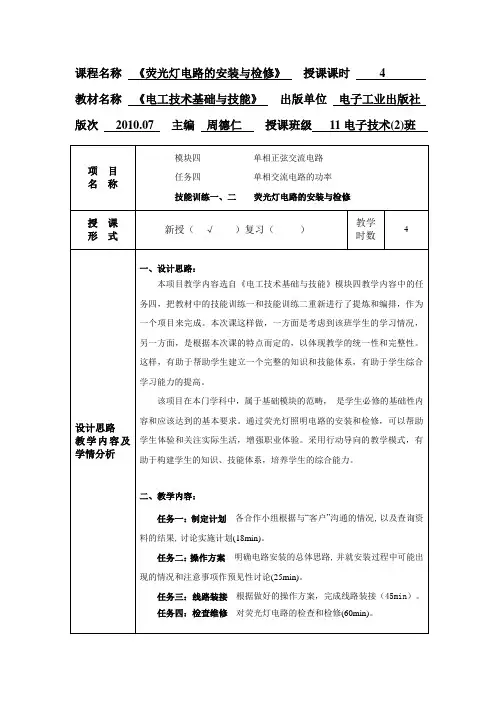

课程名称《荧光灯电路的安装与检修》授课课时 4教材名称《电工技术基础与技能》出版单位电子工业出版社版次2010.07 主编周德仁授课班级11电子技术(2)班荧光灯电路原理图附：项目教学工作任务书项目名称：荧光灯电路的安装与检修一、工作内容与目标：工作内容：课前分好小组，教师扮演客户向学生小组下达任务安装，学生小组与客户进行沟通，从而初步确立客户所需要的信息。

学生小组查阅有关的资料，对原理，器件的类型及参数等相关知识进行学习和研究，然后各小组制定出安装电路的实施方案，列出注意事项。

各小组成员任务分工之后，共同完成电路的安装，并对各成员的工作进行自我评价。

最后，教师对学生小组作出整体评价以及小组成员的个人评价。

工作目标：知识目标：1．能绘制荧光灯电路图。

2．会按图纸要求安装荧光灯电路。

3．排除荧光灯电路简单故障。

能力目标：1．会绘制电路原理图。

2．会安装荧光灯电路。

3．能用万用表对电路进行检验。

4．会对电路中出现的典型故障进行检查和排除。

5．增强学生自主学习和探究知识的能力。

情感目标：1．培养学生爱岗敬业的职业习惯和职业道德，加强学生的职业道德意。

2．培养学生养成5S 的工作习惯。

3．培养学生安全文明生产意识。

4．培养学生学会和别人合作共处的协作能力。

二、工作准备：1、学生分组、分工表1 小组成员名单及分工2、设备、工具准备三、任务评价个人评价表：小组评价表：本次合计得分：______________ 小组成员签名：______________ 教师整体评价：略。

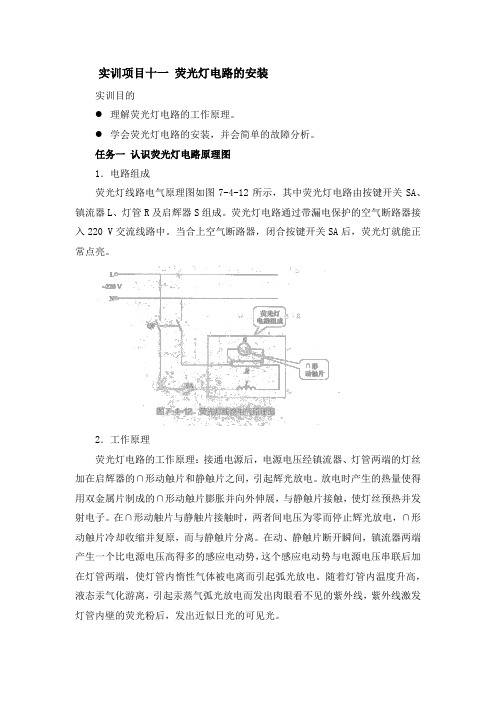

实训项目十一荧光灯电路的安装实训目的●理解荧光灯电路的工作原理。

●学会荧光灯电路的安装，并会简单的故障分析。

任务一认识荧光灯电路原理图1．电路组成荧光灯线路电气原理图如图7-4-12所示，其中荧光灯电路由按键开关SA、镇流器L、灯管R及启辉器S组成。

荧光灯电路通过带漏电保护的空气断路器接入220 V交流线路中。

当合上空气断路器，闭合按键开关SA后，荧光灯就能正常点亮。

2．工作原理荧光灯电路的工作原理：接通电源后，电源电压经镇流器、灯管两端的灯丝加在启辉器的∩形动触片和静触片之间，引起辉光放电。

放电时产生的热量使得用双金属片制成的∩形动触片膨胀并向外伸展，与静触片接触，使灯丝预热并发射电子。

在∩形动触片与静触片接触时，两者间电压为零而停止辉光放电，∩形动触片冷却收缩并复原，而与静触片分离。

在动、静触片断开瞬间，镇流器两端产生一个比电源电压高得多的感应电动势，这个感应电动势与电源电压串联后加在灯管两端，使灯管内惰性气体被电离而引起弧光放电。

随着灯管内温度升高，液态汞气化游离，引起汞蒸气弧光放电而发出肉眼看不见的紫外线，紫外线激发灯管内壁的荧光粉后，发出近似日光的可见光。

任务二元器件识别与电路安装1．元器件识别本实训项目所需元器件并不多，实训前，读者可对应表7-4-3逐一进行识别。

2．电路安装在一块30㎝×50㎝的木板上进行荧光灯照明线路模拟安装，布置图如图7-4-13所示，实物安装图如图7-4-14所示。

小提示：接线时相线应经开关后接入，中性线不经过开关，可从开关中直接穿过。

荧光灯照明线路主要元器件安装说明如下：①带漏电保护的空气断路器。

安装时，上端接电源进线，下端接电源出线。

C65N空气断路器外形如图7-4-15所示。

②镇流器。

镇流器安装时应串接在线路中。

③启辉器。

启辉器安装时应与灯管并联。

任务三通电检验与排故测试1．通电检验(1)通电前应检查线路有无短路使用指针式万用表的电阻挡（可用R×l0）进行检测，其操作步骤如下：①将转换开关置于R×l0挡，进行电阻调零。

2023年照明线路的安装、运行及维护照明线路的安装、运行及维护，是指在建筑物、道路、公共场所等场所，按照设计方案和规范要求，进行照明设备的安装、电路的布置、灯具的调试及故障排除等工作过程。

下面将详细介绍照明线路的安装、运行及维护的相关内容。

一、照明线路的安装1. 设计方案的编制：根据场所的需求和照明要求，制定详细的照明设计方案，包括灯具的种类、布置位置、电路走向等内容。

2. 材料准备：根据设计方案，准备好所需的照明设备、电线、开关、插座等材料，并对其进行检查和验收。

3. 线路布置：按照设计方案，确定好各个灯具的位置和电线的走向，进行电线管道的敷设、开槽等工作。

4. 灯具安装：将各个灯具按照设计方案，固定在预定位置上，并连接好电线及其他接口。

5. 电器设备安装：安装好开关、插座等电器设备，并将其与灯具进行连接。

6. 线路连接：将各个灯具及电器设备与电源线路进行连接，并保证线路的正确、可靠地供电。

二、照明线路的运行1. 通电检查：在完成线路安装后，首先进行通电检查，确保线路连接正确，灯具及电器设备可以正常工作。

2. 调试灯光效果：根据实际照明需求，调整灯具的位置、照射角度、亮度等参数，以获得最佳照明效果。

3. 照明系统日常管理：定期进行灯具的开关检查、电线及接线端子的紧固、电源线路的稳定运行检测等工作，确保照明系统的正常运行。

4. 功耗监测：定期对照明系统的功率及功耗进行监测，了解能耗情况，根据实际情况进行能耗优化，减少能源浪费。

三、照明线路的维护1. 定期巡检：定期巡检照明系统，检查灯具的工作状态、亮度以及线路的连接状态，及时发现和处理故障。

2. 灯泡更换：根据灯泡的寿命和亮度衰减情况，及时更换老化或故障的灯泡，确保照明效果和能效的稳定。

3. 线路修复：对出现线路断开、接触不良等问题，进行线路修复或更换，保证电源的稳定供电。

4. 清洁保养：定期清洁灯具外表面及灯罩，保持灯具的表面清洁光亮，确保充分发挥照明效果。
