荧光灯电路的安装与常见故障作者：皇金国来源：《速读·上旬》2019年第08期荧光灯是一种气体放电灯，在工业，商业，家庭照明用电中使用很广泛。

荧光灯的安装很多人无从下手，而且对于出现的故障也往往束手无策。

其实荧光灯的安装很简单，只要我们掌握了元器件的连接方式和功能，那么在安装和排除故障的时候就会迎刃而解。

下面我将荧光灯的安装和故障排除做一个简单的介绍，希望能对大家有所帮助。

一、荧光灯电路的实物，连接和安装荧光灯是由灯管，两个灯座，启辉器和镇流器组成，灯管市一根玻璃管，内壁涂有一层荧光粉，不同荧光灯可以发出不同颜色的光。

镇流器是与等灯管相串联的一个原件，它的作用是限制灯管的电流，产生足够的自感电动势使灯管容易放电起然。

启辉器是一个小型的辉光管，在小玻璃管里充有氖气，并装有两个电极。

1.把启辉器按着顺时针的方向旋转并插入启辉器作中。

2.用一根导线把灯座的一个接线柱和启辉器的一个接线柱相连接，再用一根导线把另一个灯座的接线柱和启辉器的另一个接线柱相连接。

3.用一根导线把灯座的一个接线柱和电源的中线相连接，然后把第一个灯座的另一个接线柱与镇流器的一个接线头相连接，镇流器的另一个接线头与开关的一个接线头相连接，开关的另一个接线头与电源相连接。

连线电路的时候必须注意，各个元器件的规格要统一，灯管和镇流器和启辉器的额定功率一定要保持一致，否则会出现烧坏元器件的可能。

二、荧光灯的常见故障以及排除方法故障：灯管两端不发光，中间不亮。

原因分析：1.启辉器出现问题可能是电容被击穿或者双金属片与金属熔棒相搭在一起了。

2.气温过低，电压过低。

3.镇流器不匹配造成的。

4.灯管两端发黑，寿命终止。

排除方法：1.更换电容器或者启辉器。

2.用热水加温或者加一个保温罩。

3.检查电源电压是否正常。

4.更换镇流器改正错误接线部位。

故障：灯管不发光。

原因分析：1.接触不良或者灯丝已断。

2.电源熔断器已断或者镇流器松动。

3.启辉器损坏。

实验一荧光灯的安装及功率因数的提高一、实验目的1、了解荧光灯的工作原理，学习荧光灯的安装方法。

2、掌握提高功率因数的方法，理解提高功率因数的意义。

3、熟悉交流仪表的使用方法。

二、实验设备和器材荧光灯灯管1支镇流器1个起辉器1个灯管支座2个直流稳压电源0～30 V 万用表MF-500型电流表0～5 A 功率表1只三、实验原理与说明1、荧光灯电路的组成电路由荧光灯管、镇流器、起辉器组成，原理电路图如实训图1-1所示。

（1）荧光灯管荧光灯管是一支细长的玻璃管，其内壁涂有一层荧光粉薄膜，在荧光灯管的两端装有钨丝，钨丝上涂有受热后易发射电子的氧化物。

荧光灯管内抽成真空后，充有一定量的惰性气体和少量的汞气（水银蒸气）。

惰性气体有利于日光灯的启动，并延长灯管的使用寿命；水银蒸气作为主要的导电材料，在放电时产生紫外线激发日光灯管内壁的荧光粉转换为可见光。

（2）起辉器起辉器主要由辉光放电管和电容器组成，其内部结构如实训图1-2所示。

其中辉光放电管内部的倒U形双金属片（动触片）是由两种热膨胀系数不同的金属片组成；通常情况下，动触片和静触片是分开的；小容量的电容器可以防止起辉器动、静触片断开时产生火花烧坏触片。

（3）镇流器镇流器是一个带有铁心的电感线圈。

它与起辉器配合产生瞬间高电压使荧光灯管导通，激发荧光粉发光，还可以限制和稳定电路的工作电流。

2、荧光灯的工作原理如实训图1-1所示，在荧光灯电路接通电源后，电源电压全部加在起辉器两端，从而使辉光放电管内部的动触片与静触片之间产生辉光放电，辉光放电产生的热量使动触片受热膨胀趋向伸直，与静触片接通。

于是，荧光灯管两端的灯丝、辉光放电管内部的触片、镇流器构成一个回路。

灯丝因通过电流而发热，从而使灯丝上的氧化物发射电子。

与此同时，辉光放电管内部的动触片与静触片接通时，触片间电压为零，辉光放电立即停止，动触片冷却收缩而脱离静触片，导致镇流器中的电流突然减小为零。

于是，镇流器产生的自感电动势与电源电压串联叠加于灯管两端，迫使灯管内惰性气体分子电离而产生弧光放电，荧光灯管内温度逐渐升高，水银蒸气游离，并猛烈地撞击惰性气体分子而放电，同时辐射出不可见的紫外线激发灯管内壁的荧光粉而发出近似荧光的可见光。

LED日光灯安装方法1.准备工作：在开始安装之前，你需要准备一些工具和材料，例如螺丝刀、扳手、电钻、吊装架、LED日光灯等。

此外，还需要检查供电电路的稳定性和接地，确保电路安全。

2.计划照明布局：在安装LED日光灯之前，你需要确定要安装的位置和数量，以及光的角度和亮度。

这有助于确保整个区域都能得到适当的照明。

3.安装吊装架：根据计划照明布局，使用电钻和螺丝将吊装架固定在天花板上。

确保吊装架牢固稳定，并且能够承受LED日光灯的重量。

4.安装电源线：将事先准备好的电源线连接到LED日光灯上。

确保电源线的长度足够从吊装架延伸到电源插座，同时注意线缆的安装位置和护套。

5.安装LED日光灯：将LED日光灯轻轻按插槽上，并将其旋转到正确的位置。

确保灯具与吊装架和插座的连接牢固可靠。

6.测试和调整：在安装完成后，先测试LED日光灯是否能正常亮起。

如果没有问题，可以调整灯具的位置和角度，以便获得最佳的照明效果。

7.安装灯罩：根据需要，可以安装灯罩来保护LED日光灯，并调节光的角度和亮度。

确保灯罩与灯具之间没有间隙，以免影响照明效果。

8.清理和维护：定期清洁灯具和灯罩，以保持其良好的照明效果。

另外，如果LED日光灯出现故障或损坏，修理或更换灯具及时维护。

总结：正确安装LED日光灯非常重要，不仅影响照明效果和使用寿命，还涉及到电路安全。

因此，在安装之前请确保你具备足够的知识和经验，或者请专业人士协助安装。

同时，根据实际情况和需求，可以灵活调整安装方法。

最重要的是，确保安装过程中的安全性和可靠性，同时关注环境保护和节能减排。

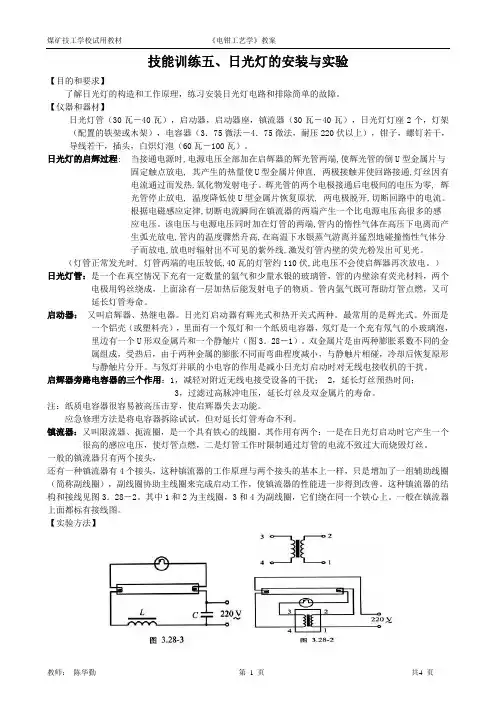

技能训练五、日光灯的安装与实验【目的和要求】了解日光灯的构造和工作原理，练习安装日光灯电路和排除简单的故障。

【仪器和器材】日光灯管（30瓦－40瓦），启动器，启动器座，镇流器（30瓦－40瓦），日光灯灯座2个，灯架（配置的铁架或木架），电容器（3．75微法－4．75微法，耐压220伏以上），钳子，螺钉若干，导线若干，插头，白炽灯泡（60瓦－100瓦）。

日光灯的启辉过程: 当接通电源时,电源电压全部加在启辉器的辉光管两端,使辉光管的倒U型金属片与固定触点放电, 其产生的热量使U型金属片伸直, 两极接触并使回路接通,灯丝因有电流通过而发热,氧化物发射电子。

辉光管的两个电极接通后电极间的电压为零, 辉光管停止放电, 温度降低使U型金属片恢复原状, 两电极脱开,切断回路中的电流。

根据电磁感应定律,切断电流瞬间在镇流器的两端产生一个比电源电压高很多的感应电压。

该电压与电源电压同时加在灯管的两端,管内的惰性气体在高压下电离而产生弧光放电,管内的温度骤然升高,在高温下水银蒸气游离并猛烈地碰撞惰性气体分子而放电,放电时辐射出不可见的紫外线,激发灯管内壁的荧光粉发出可见光。

（灯管正常发光时, 灯管两端的电压较低,40瓦的灯管约110伏,此电压不会使启辉器再次放电。

）日光灯管：是一个在真空情况下充有一定数量的氩气和少量水银的玻璃管，管的内壁涂有荧光材料，两个电极用钨丝绕成，上面涂有一层加热后能发射电子的物质。

管内氩气既可帮助灯管点燃，又可延长灯管寿命。

启动器：又叫启辉器、热继电器。

日光灯启动器有辉光式和热开关式两种。

最常用的是辉光式。

外面是一个铝壳（或塑料壳），里面有一个氖灯和一个纸质电容器，氖灯是一个充有氖气的小玻璃泡，里边有一个U形双金属片和一个静触片（图3．28－1）。

双金属片是由两种膨胀系数不同的金属组成，受热后，由于两种金属的膨胀不同而弯曲程度减小，与静触片相碰，冷却后恢复原形与静触片分开。

与氖灯并联的小电容的作用是减小日光灯启动时对无线电接收机的干扰。

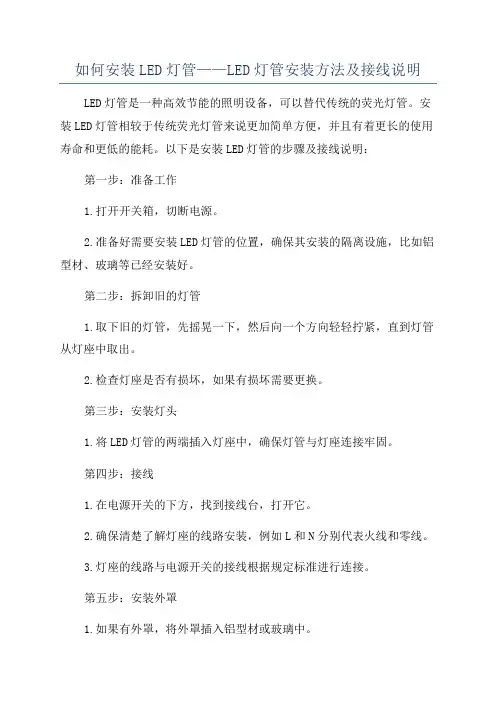

如何安装LED灯管——LED灯管安装方法及接线说明LED灯管是一种高效节能的照明设备，可以替代传统的荧光灯管。

安装LED灯管相较于传统荧光灯管来说更加简单方便，并且有着更长的使用寿命和更低的能耗。

以下是安装LED灯管的步骤及接线说明：第一步：准备工作
1.打开开关箱，切断电源。

2.准备好需要安装LED灯管的位置，确保其安装的隔离设施，比如铝型材、玻璃等已经安装好。

第二步：拆卸旧的灯管
1.取下旧的灯管，先摇晃一下，然后向一个方向轻轻拧紧，直到灯管从灯座中取出。

2.检查灯座是否有损坏，如果有损坏需要更换。

第三步：安装灯头
1.将LED灯管的两端插入灯座中，确保灯管与灯座连接牢固。

第四步：接线
1.在电源开关的下方，找到接线台，打开它。

2.确保清楚了解灯座的线路安装，例如L和N分别代表火线和零线。

3.灯座的线路与电源开关的接线根据规定标准进行连接。

第五步：安装外罩
1.如果有外罩，将外罩插入铝型材或玻璃中。

2.确保外罩牢固地固定在铝型材或玻璃上。

第六步：通电测试
1.关闭所有的开关。

2.打开电源，打开LED灯管的开关。

注意事项：
1.在安装过程中，务必确保已切断电源，以避免发生触电事故。

2.在接线过程中，确保线路连接正确，以避免电流短路或其他安全隐患。

3.如果发现电线老化、损坏或其他故障，应及时更换。

4.LED灯管与灯座连接应牢固可靠，以确保灯管的正常使用。

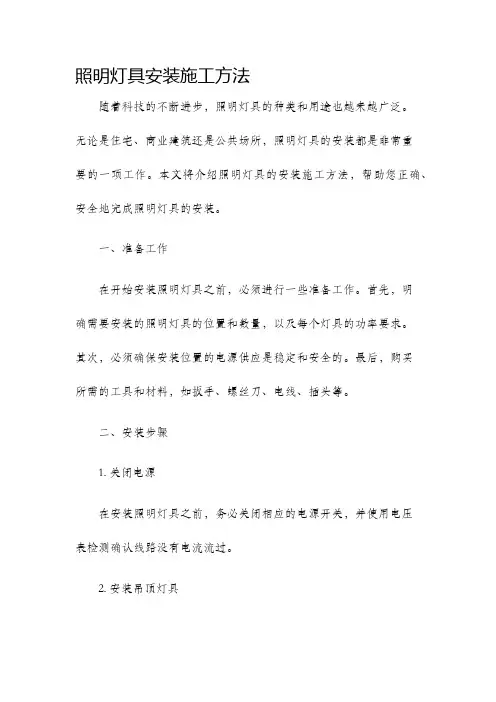

照明灯具安装施工方法随着科技的不断进步，照明灯具的种类和用途也越来越广泛。

无论是住宅、商业建筑还是公共场所，照明灯具的安装都是非常重要的一项工作。

本文将介绍照明灯具的安装施工方法，帮助您正确、安全地完成照明灯具的安装。

一、准备工作在开始安装照明灯具之前，必须进行一些准备工作。

首先，明确需要安装的照明灯具的位置和数量，以及每个灯具的功率要求。

其次，必须确保安装位置的电源供应是稳定和安全的。

最后，购买所需的工具和材料，如扳手、螺丝刀、电线、插头等。

二、安装步骤1. 关闭电源在安装照明灯具之前，务必关闭相应的电源开关，并使用电压表检测确认线路没有电流流过。

2. 安装吊顶灯具如果需要安装吊顶灯具，首先确定灯具的位置和数量，然后使用螺丝刀将灯具固定在吊顶上。

根据灯具类型，连接正确的电线并将其接地。

最后，安装灯具的灯泡或灯管。

3. 安装壁灯和吸顶灯对于壁灯和吸顶灯的安装，首先确定灯具的位置并使用螺丝刀将灯具安装在墙壁或天花板上。

根据灯具类型，连接正确的电线并将其接地。

最后，安装灯具的灯泡或灯管。

4. 安装落地灯和景观灯对于落地灯和景观灯的安装，首先确定灯具的位置并使用螺丝刀将灯具安装在地面上。

根据灯具类型，连接正确的电线并将其接地。

最后，安装灯具的灯泡或灯管。

5. 连接电源线在安装所有的照明灯具之后，需要将电源线的正负极与相应的灯具连接起来。

使用绝缘胶带或绝缘套将电线连接处进行绝缘处理，确保安全可靠。

6. 接通电源。

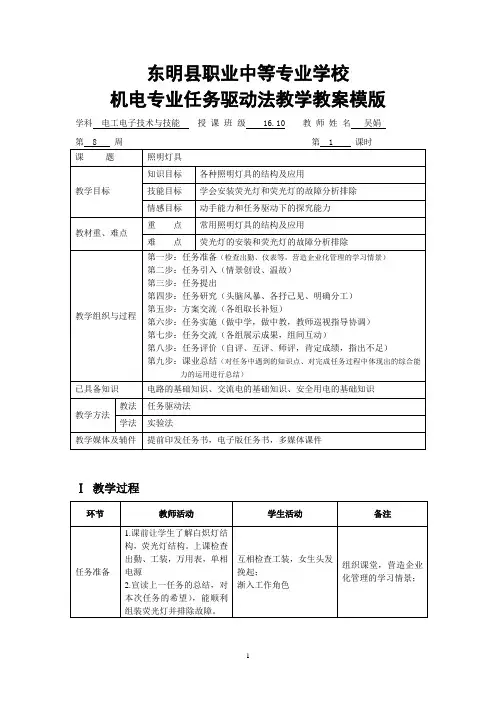

东明县职业中等专业学校机电专业任务驱动法教学教案模版学科电工电子技术与技能授课班级 16.10 教师姓名吴娟Ⅰ教学过程Ⅱ教学辅件——任务书任务名称安装荧光灯一、任务目的学会安装荧光灯和荧光灯故障的排除。

二、任务内容在实训室内用荧光灯组建进行安装，安装成功后让学生画图，在其去画图时给各小组设置故障。

各组排除故障。

三、任务目标本次活动任务，让学生会安装荧光灯并会排除故障！四、任务完成要求.1以小组为单位，根据组内任务分配，各自完成自己的任务；2.组内交流，汇聚成果3.准备交流材料五、任务分解1.提问各组白炽灯。

荧光灯结构，及在任务书上画出电路图。

2各组安装并交流。

汇聚成果3各组进行评价。

进行组内交流4，排除故障，并进行组内交流。

5，各组之间及组内进行打分，教师给出评分。

6. 教师对学生实施任务的整个过程的评价；对用到的知识的总结。

完成评价表。

六、本次任务的一些表单资料Ⅲ任务完成评价方法说明：对于实施了企业化管理的课堂教学，可以将下表定成册，即“学生综合业绩考核表”，人手一册，记录每一次活动任务的综合表现情况。

对于对于某些科目课堂教学，可以将完成当次任务所组成的临时小组作为考核单元，由指定的任务组长组织组员进行每人当次任务综合表现的评价。

任务完成评价表任务序号：教师教学综合评价原则和参考标准：1、设计任务是否有利于激发学生学习兴趣、树立学生学习信心、培养学生成就感；任务是否具有典型性、综合性；（20分）2、任务实施是否注意规范学生行为、调动学生积极性、是否注重传授学习方法和学习技能，树立“授人以鱼，不如授人以渔”、传授方法比知识本身更重要的教学理念，是否注意理论和实践相结合，遵循由浅入深、由易到难、循序渐进的学习规律；（40分）3、教学效果：教师是否注重“亲其师，信其道”师生关系的建立，是否和学生关系和谐，相处融洽，能否取得学生信任，并有利教学活动的开展；教师讲课是否富有激情和感染力，能否创造活跃的课堂环境，能否围绕教学目标让学生每堂课都有所收获，能否注重学习的效果。

吊顶内嵌入式荧光灯安装工艺1.前言 (2)2.工艺特点 (2)3.适用范围 (2)4.主要材料 (2)5.要工机具 (3)6.劳动力组织 (3)7.施工工艺 (3)7.1嵌入式荧光灯的安装主要由以下几部分组成 (3)7.2安装施工工艺 (4)8.质量控制 (6)9.安全与环保措施 (7)10.工程实例...................................................................................................... 错误!未定义书签。

1.前言在建筑照明中，对于一些有吊顶区域的照明考虑照度及美观等原因，灯具普遍采用嵌入式荧光灯。

如何使嵌入式荧光灯的安装做到整齐、标准、美观是影响电气安装工程质量的一个重要的分项，也对整个工程的整体观感评定影响很大。

2.工艺特点本工艺重点针对一些特殊的吊顶板与格栅灯的安装配合进行了阐述。

3.适用范围建筑装修施工有吊顶处嵌入式荧光灯的安装。

4.主要材料(1)安装的各种嵌入式荧光灯具。

对于各种灯具进场时应作严格的进场检验，检验重点为：①灯具的型号、规格必须符合设计要求和国家标准的规定；②灯具配件齐全。

灯脚等配件必须为阻燃件；③灯具外壳完好。

无机械损伤、变形、油漆剥落、灯箱歪翘、灯罩破裂等现象；④灯内配线严禁外露。

配线为有效厂家的合格产品。

⑤所有灯具应有产品合格证及电工产品认证。

(2)灯具导线：照明灯具使用的导线，其电压等级不应低于交流500V，其最小线芯截面应符合表一的要求：表一(3)杆：嵌入式荧光灯具的吊杆应采用不小于ф6的镀锌圆钢。

吊杆端头套丝，长度应根据现场实际所用长度加工。

(4)软管。

嵌入式荧光灯具软管建议采用包塑软管，可以解决软管的接地问题。

(5)其它材料：包括胀栓、螺母、垫圈、弹簧、灯头铁件、灯架、灯脚、灯管、镇流器、电容器、胶布、焊锡、焊剂、焊锅等。

5.要工机具嵌入式荧光灯具的安装需要以下常用的工机具件：电锤、电钻、兆欧表、万用表、工具包、高凳、卷尺、小白线、线坠、水平尺、钢锯、锯条、扁口钳、尖嘴钳、剥线钳、一字改锥、十字改锥。
