烧结工艺流程介绍—-—- 冶金自动化系列专题【导读】:为了保证供给高炉的铁矿石中铁含量均匀，并且保证高炉的透气性，需要把选矿工艺产出的铁精矿制成10—25mm的块状原料.铁矿粉造块目前主要有两种方法：烧结法和球团法。
两种方法所获得的块矿分别为烧结矿和球团矿。
本专题将详细介绍烧结生产的工艺流程，主要工艺设备的工作原理以及控制要求等信息，其次,我们将简要介绍球团法生产的工艺流程,主要工艺设备的工作原理以及控制要求等信息。
由于时间的仓促和编辑水平有限，栏目中难免出现遗漏或错误的地方，欢迎大家补充指正。
铁矿粉造块的目的：◆综合利用资源,扩大炼铁用的原料种类。
◆去除有害杂质，回收有益元素，保护环境。
◆改善矿石的冶金性能，适应高炉冶炼对铁矿石的质量要求。
铁矿粉造块的方法：烧结法和球团法。
铁矿粉造块后的产品：分别为烧结矿和球团矿。
（供高炉炼铁生产的主要原料)一、烧结生产的工艺流程介绍：烧结是钢铁生产工艺中的一个重要环节，它是将铁矿粉、粉（无烟煤）和石灰、高炉炉尘、轧钢皮、钢渣按一定配比混匀。
经烧结而成的有足够强度和粒度的烧结矿可作为炼铁的熟料。
利用烧结熟料炼铁对于提高高炉利用系数、降低焦比、提高高炉透气性保证高炉运行均有一定意义。
烧结生产的流程目前生产上广泛采用带式抽风烧结机生产烧结矿。
烧结生产的工艺流程如图下所示。
主要包括烧结料的准备，配料与混合,烧结和产品处理等工序。
（附件五铁矿粉烧结工艺流程简介）烧结的原材料准备：含铁原料：含铁量较高、粒度〈5mm的矿粉，铁精矿，高炉炉尘,轧钢皮，钢渣等。
一般要求含铁原料品位高，成分稳定，杂质少。
熔剂：要求熔剂中有效CaO含量高,杂质少，成分稳定,含水3％左右，粒度小于3mm的占90%以上。
在烧结料中加入一定量的白云石,使烧结矿含有适当的MgO，对烧结过程有良好的作用，可以提高烧结矿的质量。
燃料：主要为焦粉和无烟煤。
对燃料的要求是固定碳含量高，灰分低，挥发分低，含硫低，成分稳定，含水小于10％，粒度小于3mm的占95％以上。
球团生产工艺流程图16mm≥9mm球团车间工艺技术操作标准1、目的：合理科学安排组织生产，确保炼铁厂使用优质合格的球团矿。
2、适用范围：适用于球团车间球团矿生产。
3、职责：3．1 组织协调球团车间生产经营活动，按计划完成生产计划部下达的各项生产任务。
3．2 积极实施生产组织方案，确保科学有序进行生产。
3．3 制订安全、设备、现场管理制度，并组织实施；配合技术质检科搞好生产创新。
4、岗位工艺技术操作标准4．1 仓上岗位工艺技术操作标准4．1．1 操作工应随时掌握各料仓存料情况及配比，并及时通知铲车上料，保证铁粉仓存达到大于1/3，小于2/3，膨润土仓存达到1/2以上。
4．1．2 清理仓上的散落料，严禁错料、混料，必须保证仓篦通透良好，及时清理铁粉中杂物。
4．2 配料岗位工艺技术操作标准4．2．1 认真执行厂、车间下达的各项配比，不得随意大幅度变更，为保证配料的准确性，配比调整后配比总和应保证在100±5%范围之内。
4．2．2 配料岗位工必须保证准确的给料量，每小时对膨润土，铁粉实际下料量测定一次，并做好记录，通知PLC室,要求铁精粉偏差±0.5 kg/m, 膨润土偏差±0.02kg/m。
4．2．3 发现物料中有杂物，立即捡出，不允许有大块杂物进入烘干机。
4．3 PLC工艺技术操作标准4．3．1 检查各处设备是否良好，线路有无断开及短路现象。
4．3．2 接到指令进行配比调整，5分钟之内准确输入完成。
4．3．3 PLC所控设备操作要准确无误，上、停、变料做到料头、料尾整齐。
4．3．4单仓不下料，及时切换至另一相同物料仓；单仓下料量波动超出范围，及时零点校准。
4．3．5 每小时在电子称小皮带上取样，检测物料水份、粒度并报相关岗位。
4．3．6 料批调整前要通知烘干，然后再做调整，根据炉况稳定料批，不得大幅度加减料批。
4．3．7 原始记录及统计计算，做到记录清楚无误准时。
4．4 烘干工艺技术操作标准4．4．1 烘干岗位工应加强上、下工序的联系，及时掌握进烘干筒物料水份、亲水性。
炼铁工艺是将含铁原料（烧结矿、球团矿或铁矿）、燃料（焦炭、煤粉等）及其它辅助原料（石灰石、白云石、锰矿等）按一定比例装入高炉，并由热风炉向高炉内鼓入热风助焦炭燃烧，原料、燃料随着炉内熔炼等过程的进行而下降。
在炉料下降和煤气上升过程中，先后发生传热、还原、溶化、脱炭作用而生成生铁，铁矿石原料中的杂质与加入炉内的溶剂相结合而成渣，炉底铁水间断地放出装入铁水罐，送往炼钢厂。
同时产生高炉煤气、炉渣两种副产品，高炉渣水淬后全部作为水泥生产原料。
高炉是用焦炭、铁矿石和熔剂炼铁的一种竖式的反应炉（如图2-3）。
高炉是一个竖立的圆筒形炉子，其内部工作空间的形状称为高炉内型，即通过高炉中心线的剖面轮廓。
现代高炉内型一般由圆柱体和截头圆锥体组成，由下而上分为炉缸、炉腹、炉腰、炉身和炉喉五段。
由于高炉炼铁是在高温下进行的，所以它的工作空间是用耐火材料围砌而成，外面再用钢板作炉壳。
1-炉底耐火材料；2-炉壳；3-生产后炉内砖衬侵蚀线；4-炉喉钢砖；5-煤气导出管；6-炉体夸衬；7-带凸台镶砖冷却壁；8-镶砖冷却壁；9-炉底碳砖；10-炉底水冷管；11-光面冷却壁；12-耐热基墩；13-基座l图2-3 高炉的结构在高炉炉顶设有装料装置，通过它将冶炼用的炉料（由焦炭和矿石按一定比例组成）按批装入炉内。
在高炉下部炉缸的上沿，沿圆周均匀地布置了若干个风口（100m3小高炉有 8-10个，4000m3以上的大高炉则有36-42 个）。
加热到1000℃以上的热风，经铜质水冷风口送入炉内，供焦炭燃烧形成高温煤气。
在炉缸的底部设有铁口，可周期性或连续性地排放出液态生铁和炉渣。
在风口和铁口之间还设有渣口以排放部分炉渣，减轻铁口负担。
l现代高炉采用优质耐火材料，例如炉底、炉缸部位用微碳孔碳砖，炉身下部和炉腰部位用铝碳砖或碳化硅砖，其它部位用优质高铝砖和高致密度的粘土砖等作炉衬。
炉壳用含锰的高强度低合金钢制作，安装有性能好的含铬耐热铸铁、球墨铸铁或铜质立式冷却器，或铜质的卧式冷却器。
烧结厂球团工艺简介及生产流程图德晟金属制品有限公司烧结厂建设1座12m2竖炉，利用系数6。
3t/m2•h，年产酸性球团矿60万t。
车间组成及工艺流程1.1车间组成车间组成：配料室、烘干机室、润磨室、造球室、生筛室、转运站、焙烧室、带冷机通廊、成品缓冲仓、风机房、煤气加压站、软水站、高低压配电室等。
1.2工艺流程工艺流程图见付图1.2.1精矿接受与贮存竖炉生产主要原料为磁铁矿精粉，对铁精粉化学成分要求是进厂铁精粉化学成分精矿进料采用汽车输送，汽车将精矿粉卸到下沉式精矿堆场，经抓斗吊运至配料仓。
1.2.2膨润土接受与贮存竖炉对膨润土化学成分要求是：进厂膨润土化学指标袋装膨润土用汽车运入，储存在膨润土库，由库内设的电葫芦将袋装膨润土运至膨润土配料仓平台，由人工抖袋将膨润土卸到膨润土配料仓。
1.2.3配料系统配料矿槽采用单列配置，4个精矿配料仓,容积100m3，储量8.8h，三用一备；2个膨润土仓,膨润土仓为一用一备.配料室为地下结构。
采用自动重量配料，根据设定的给料量和铁精粉与膨润土的配比,自动调节给料量.铁精粉通过仓下2m圆盘给料机和配料皮带秤配料.膨润土通过螺旋给料机和螺旋秤配入皮带.圆盘给料机和螺旋给料机采用变频控制。
并且尽量做到铁精矿与膨润土两料流首尾重合。
在配料室膨润土落料点处和膨润土设抽风除尘，采用布袋除尘器，布袋除尘器采用反吹清灰方式。
设置铁精粉仓库和膨润土库。
铁精粉仓库能容纳约9天的用量,下沉式结构,铁精粉采用抓斗吊上料，设置2台10t抓斗吊。
膨润土库用来堆放袋装膨润土，膨润土设电葫芦环形轨道由电葫芦将袋装膨润土吊运至膨润土配料仓顶平台，人工抖袋卸料至膨润土配料仓。
1.2.4原料干燥系统精矿进厂水分为10。
5％左右,不能满足造球对精矿水分要求，因此设计中采用了干燥工艺，将精矿中水分部分脱除,以保证铁精矿水份满足造球工序的要求。
需干燥的湿精矿粉经配料胶带机运至干燥窑，物料干燥后经胶带机运至造球前料仓。
球团工艺介绍一、工艺流程图：二、工艺系统介绍：1、精矿过滤系统：主要承担选矿和精选来矿浆的脱水、精矿粉的储存、精矿向球团系统输送、部分精矿粉的装车任务，每小时向球团系统供料380-420吨。
工艺流程：来自选矿和精选的矿浆（浓度50-60%）先经过过滤厂房外的三管分矿器，然后分配到各台过滤机，共配置7台过滤机，正常运行4-5台，型号ZPG-72，盘式外滤，过滤面积72m2，利用系数0.7-1 t/m2.h，每台过滤机都配置真空泵及气水分离器。
过滤后的精矿粉水分在10%以下，精矿粉落在排料皮带上，排料皮带可以移动，可以将料给到取球团的GL-1皮带(去球团生产系统)，也可以给到精矿料仓。
精矿仓面积102m×30m，可以储存矿粉2.5万吨，配置两台20吨抓斗（跨距28.5m），既可以装火车发运，也可以将精矿粉输送到球团生产流程。
矿浆中的水分在过滤后和部分精矿粉形成滤液（浓度5-8%），各台过滤机的滤液合并到滤液泵池（共配置4台砂泵，型号100ZJ—1－A36，流量200 m3/h，扬程60 m），由砂泵输送到滤液浓缩大井（直径50m），经过浓缩以后的矿浆（浓度35%）经过大井底部排出，由砂泵（2台，型号100ZJ—1－A36，流量200 m3/h，扬程60 m ）输送到选矿来精矿管道上，经过旋流器浓缩（旋流器型号FX300-GK，）底流进入选矿矿浆中，溢流又返回浓缩大井。
大井分离后的水，悬浮物含量在0.3%以下，由大井周边排出，汇集后由水泵输送到过滤和精选循环使用。
2、干燥系统：主要承担过滤后精矿的进一步脱水任务，使精矿水分在9.2±0.2%，适于造球，处理量380-420吨/h。
工艺流程：来自过滤机或精矿仓的湿精矿粉和链蓖机前辊式布料器的湿返料由皮带转运进入圆筒干燥机（型号φ3.6×29，转速3.45r/min，斜度5%）,干燥机前配置煤粉燃烧炉,(燃煤能力 3 t/h，炉膛温度低于1200℃,火道温度低于800℃) ,燃烧后的高温烟气和湿精矿粉顺流进入干燥机,对流干燥.干燥后的含水废气经过冲击式除尘器净化,排入大气. 干燥后的精矿粉由皮带转运到配料室。
球团矿生产工艺1 球团矿生产迅速进展的缘故(1)天然富矿日趋减少，大量贫矿被采纳①铁矿石经细磨、选矿后的精矿粉，品位易于提高。
②过细精矿粉用于烧结生产会阻碍透气性，降低产量和质量。
③细磨精矿粉易于造球，粒度越细，成球率越高，球团矿强度也越高。
(2)球团法生产工艺的成熟①从单一处置铁精矿粉扩展到多种含铁原料。
②生产规模和操作也向大型化、机械化、自动化方向进展。
③技术经济指标显著提高。
④球团产品也已用于炼钢和直接还原炼铁等。
(3)球团矿具有良好的冶金性能粒度均匀、微气孔多、还原性好、强度高，有利于强化高炉冶炼。
2 球团矿生产方式及工艺流程目前世界上球团生产应用较为一般的方式有竖炉球团法、带式焙烧机球团法和链篦机－回转窑球团法。
竖炉球团法是最先进展起来的，曾一度进展专门快。
但随着钢铁工业的进展，要求球团工艺不仅能处置磁铁矿，而且能处置赤铁矿、褐铁矿及土状赤铁矿等，另外高炉对球团矿的需求量不断增加，要求设备向大型化进展。
因此接踵进展了带式焙烧机、链篦机－回转窑、环形焙烧炉等方式。
这些方式一直处于彼此彼此竞争状态。
球团法按生产设备形式分，有竖炉焙烧、带式机焙烧、链篦机一回转窑焙烧及隧道窑、平地吹土球等多种。
依照球团的理化性能和焙烧工艺不同，球团成品有氧化球团、还原性球团(金属化球团)和综合处置的氯化焙烧球团之分。
目前国内生产以氧化球团矿为主。
竖炉及带式机焙烧是生产氧化球团矿的要紧方式。
图3－14是典型的我国球团矿生产工艺流程，与国外不同的是在混料后造球前(或配料后混料前)加有烘干设施，这是弥补精矿粉水分高而且不稳固的不足，一样烘干设施是将精矿粉水分操纵到比最适宜造球水分低1％～2％。
由于我国精矿粉粒度过粗，比表面积小，因此在新建的球团厂的流程中又加了润磨机，在造球前混合料经润磨机加工，可使精矿粉的比表面积增加10 9／6～15％，有利于造球。

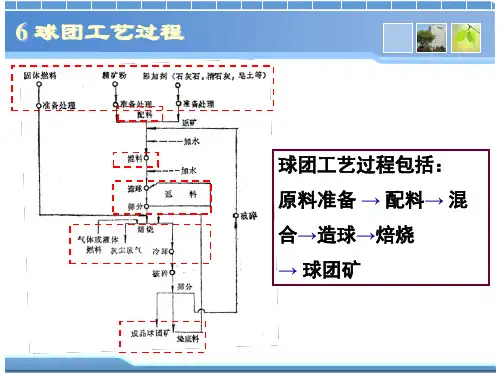

球团生产一样包括原料预备、配料、混合、造球、干燥和焙烧、冷却、成品和返矿处置等工序。
