式中: K D—铁心直径经验系数, 对冷轧硅钢片的铁心及铜绕组的变压器, 一般取K D = 52～57 , 对特大型变压器, 由于运输高度的限制, 此经验系数有时取得还要大些;q j — 接缝磁化容量(VA/cm 2),根据斜接缝处磁密(),从表1.3或表1.4中选取; P r — 额定容量( kVA );K I 0 — 空载电流附加系数, 铁心为全斜接缝时, 从表1.2 中选取。
表1.2 附加系数 ( 铁心为全斜接缝时 )注: ①三相五柱式等轭是指主轭和旁轭截面相等, 不等轭是指主轭和旁轭截面不相等。
6 冷轧硅钢片性能数据冷轧硅钢片性能数据,可按表 1.3公式计算, 或直接从表 1.4 中选取。
2/B B m mj角重是指边柱中心线外侧铁轭四个角的重量及心柱与铁轭各级填补的重量（如图1.2中阴影部分所示）。
标准铁心的角重, 具体数据可从表1.5至表1.7查得, 下面仅以三相变压器为例, 计算其角重。
图1.2 铁心角重计算示意图p tx—铁心硅钢片单位损耗(W /kg ),ρ tx —铁心硅钢片密度( g / cm3 ) , 冷轧硅钢片取ρ tx = 7.65 g / cm3 ;f d —铁心叠片系数, 从表1.1中选取, 采用冷轧硅钢片35Z155时, f d = 0.97 ; S jk—铁心级块毛截面积( cm2 );b m—铁心级块中的最大片宽( cm ) ;δm—铁心级块(铁心中两个油道之间或油道至最外级间)的总厚度( cm ) ; m—修正系数。
最外部级块(油道至最外级间的级块) : m = 1 ;中间级块: 当δm≤7.5 cm 时: m = 1 ;当δm≥20 c m 时: m = 0.5 ;当7.5 <δm< 20 cm 时: m = 1.3 －0.04 δm( 1.15 )摘要本设计是以亚东亚变压器公司SFSZ-4000/110型变压器铁心为设计题目，主要任务是使得变压器在运行过程中的减少能耗和减小噪声。

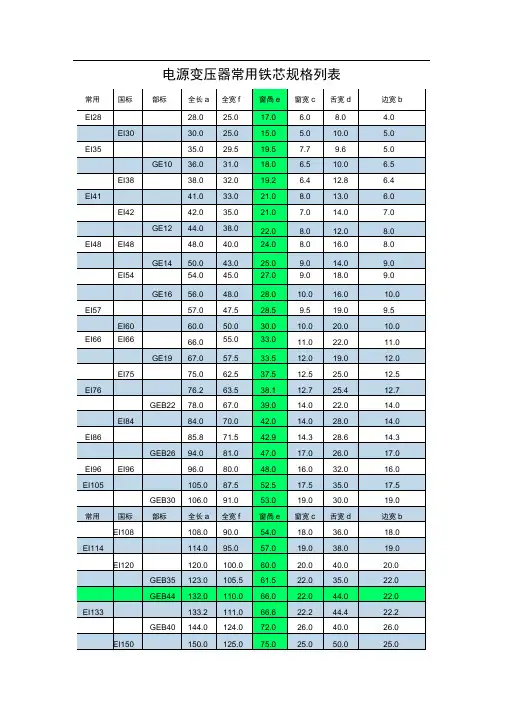

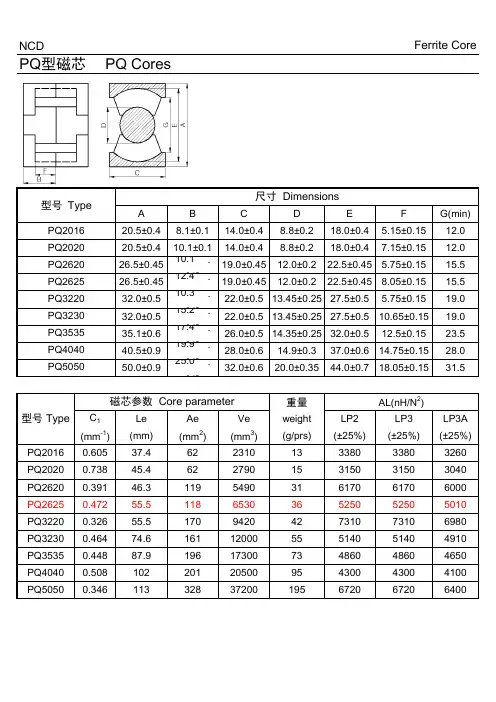

电源变压器常用铁芯规格列表我国及日本硅钢片牌号表示方法* 中国牌号表示方法：（1）冷轧无取向硅钢片表示方法：DW铁损值（在频率为50HZ波形为正弦的磁感峰值为 1.5T的单位重量铁损值。
）的100倍+厚度值的100倍。
如DW470-50表示铁损值为4.7w/kg，厚度为0.5mm的冷轧无取向硅钢，现新型号表示为50W470（2）冷轧取向硅钢带片表示方法：DQ+铁损值（在频率为50HZ波形为正弦的磁感峰值为 1.7T的单位重量铁损值。
）的100倍+ 厚度值的100倍。
有时铁损值后加G表示高磁感。
如DQ133-30表示铁损值为1.33，厚度为0.3mm的冷轧取向硅钢带（片），现新型号表示为30Q133o（3）热轧硅钢板热轧硅钢板用DR表示，按硅含量的多少分成低硅钢（含硅量W 2.8%）、高硅钢（含硅量〉2.8%）。
表示方法：DR+铁损值（用50HZ反复磁化和按正弦形变化的磁感应强度最大值为 1.5T时的单位重量铁损值）的100倍+厚度值的100倍。
如DR510-50表示铁损值为5.1，厚度为0.5mm的热轧硅钢板。
家用电器用热轧硅钢薄板的牌号用JDR+铁损值+厚度值来表示，如JDR540-50。
*日本牌号表示方法：（ 1 ）冷轧无取向硅钢带由公称厚度（扩大100倍的值）+代号A+铁损保证值（将频率50HZ最大磁通密度为1.5T时的铁损值扩大100倍后的值）。
如50A470表示厚度为0.5mm铁损保证值为w 4.7的冷轧无取向硅钢带。
（2 ）冷轧取向硅钢带由公称厚度（扩大100倍的值）+代号G:表示普通材料，P:表示高取向性材料+铁损保证值（将频率50HZ 最大磁通密度为1.7T时的铁损值扩大100倍后的值）。
如30G130表示厚度为0.3mm铁损保证值为w 1.3 的冷轧取向硅钢带。
EI152152.4127.076.225.450.825.4GEB50154.0127.077.027.050.025.0GEB54162.0135.081.027.054.027.0GEB56168.0140.084.028.056.028.0GEB57171.0142.885.828.557.028.5GEB60180.0150.090.030.060.030.0 EI188188.0158.094.032.060.032.0GEB64192.0160.096.032.064.032.0EI210210.0175.0105.035.070.035.0GEB70222.0187.0111.038.070.038.0EI240240.0200.0120.040.080.040.0GEB80288.0248.0144.052.080.052.0GEB90270.0225.0135.045.090.045.0GEB100300.0250.0150.050.0100.050.0GEB120360.0300.0180.060.0120.060.0我国及日本硅钢片牌号表示方法中国牌号表示方法：（1）冷轧无取向硅钢片表示方法：DW+铁损值（在频率为50HZ，波形为正弦的磁感峰值为1.5T的单位重量铁损值。
）的100倍+厚度值的100倍。
如DW470-50 表示铁损值为4.7w/kg，厚度为0.5mm的冷轧无取向硅钢，现新型号表示为50W470。
（2）冷轧取向硅钢带片表示方法：DQ+铁损值（在频率为50HZ，波形为正弦的磁感峰值为1.7T的单位重量铁损值。
）的100倍+厚度值的100倍。
有时铁损值后加G表示高磁感。
如DQ133-30表示铁损值为1.33，厚度为0.3mm的冷轧取向硅钢带（片），现新型号表示为30Q133。
（3）热轧硅钢板热轧硅钢板用DR表示，按硅含量的多少分成低硅钢（含硅量≤2.8%）、高硅钢（含硅量＞2.8%）。
R型变压器R型变压器是当代国际上最新型的变压器产品。
此种变压器打破了传统的C型、E型、环型变压器铁芯截面为方型的结构型式，采用了由一根由窄到宽，由宽到窄均匀过渡的优质硅钢带连续卷绕而成，铁芯无切割，截面近似圆形的结构形式。
与传统的C型、E型变压器相比较具有漏磁小，温升低，体积小，重量轻，无噪音等显著特点。
R型变压器可广泛应用于音响电视广播设备、卫星接收机、复印机、计算机、医疗仪器、电子天平及各种电子仪器设备等方面。

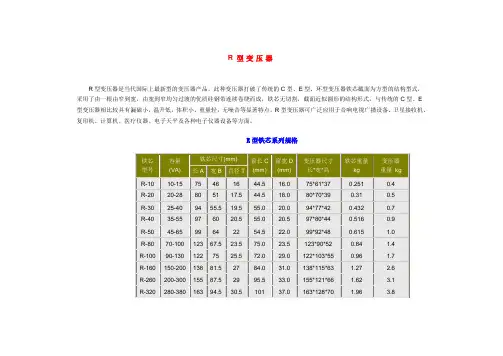

R型铁芯系列规格R-600380-6201841073710637.5184*145*85 3.05 6.5 R-800620-90019412243.510838.0195*164*95 4.688.4 R-1000650-120022312543.513544.0223*172*99 4.9710.5R型变压器的尺寸规格(VA)形式外形尺寸(mm)安装尺寸(mm)重量(kg)A B C a bR-10卧786135604540.4侧7835635524立6835815824R-20卧817038605040.5侧8138715526立7538846526R-30卧947640755550.7侧9440786528立8540976546R-40卧937842756050.9侧9342796530立8742966546R-50卧99864575655 1.0说明:1.以上外型尺寸和重量只作参考用,它们可因VA数值、引线种类和电路数目而更改。
安装尺寸可根据客户要求制作。
各种型号变压器可选择用引线或焊片接头连接.2.R型变压器不但可符合标准规格,还可符合特别的规格。
详细可与宏研电子联系。
3.以上规格因设计而更改,恕不另行通知。
