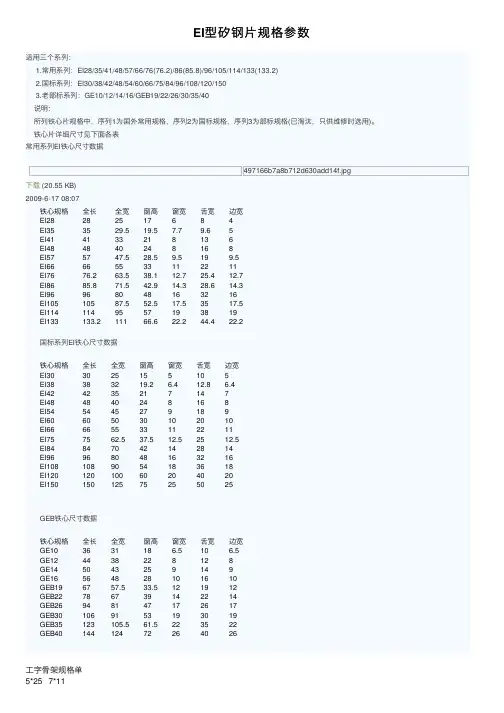

常用EI型变压器铁芯数据

EI铁芯电源变压器计算步骤编写者：黄永吾已知变压器有以下主要参数：初级电压Ｕ1=220V, 频率f=50Hz次级电压Ｕ2=20V, 电流Ｉ2=1A其他一些要求如安规、温升、电压调整率、环境、（防潮、防震、防灰尘等）、工作状态、寿命等。

EI型变压器设计软件计算步骤如下：1.计算变压器功率容量：2.选择铁芯型号：3.计算铁芯磁路等效长度：4.计算铁芯有效截面积：5.计算变压器等效散热面积：6.计算铁芯重量：7.计算胶芯容纳导线面积:8.初定电压调整率：9.选择负载磁通密度:10.计算匝数：11.计算空载电流:12.计算次级折算至初级电流：13.计算铁芯铁损：14.计算铁损电流：15.计算初级电流:以下为结构计算：16.计算各绕组最大导线直径：17.校核能否绕下:18.计算各绕组平均长度：19.计算各绕组导线电阻:20.计算各绕组导线质量：21.计算各绕组铜损：22.计算各绕组次级空载电压:23.核算各绕组次级负载电压:24.核算初级电流:25.核算电压调整率：重复8~25项计算三次：26.修正次级匝数:重复8~25项计算三次：27核算变压器温升:EI型变压器设计软件计算步骤如下：1. 计算变压器功率容量：以下为结构计算：2. 选择铁芯型号：16.计算各绕组最大导线直径:3. 计算铁芯磁路等效长度：17.校核能否绕下:4. 计算铁芯有效截面积：18.计算各绕组平均长度：5. 计算变压器等效散热面积：19.计算各绕组导线电阻:6. 计算铁芯重量: 20.计算各绕组导线质量:7. 计算胶芯容纳导线面积：21.计算各绕组铜损:8. 初定电压调整率：22.计算各绕组次级空载电压:9. 选择负载磁通密度: 23.核算各绕组次级负载电压:10.计算匝数：24.核算初级电流:11.计算空载电流: 25.核算电压调整率：12.计算次级折算至初级电流：重复8~24项计算三次：13.计算铁芯铁损：26.修正次级匝数:14.计算铁损电流：重复8~24项计算三次：15.计算初级电流: 27.核算变压器温升:1．计算变压器功率容量 纯电阻性负载绕组伏安值：VA纯阻=ΣU i I i半波整流绕组伏安值：VA半波=Σ1/2U j I j+U j√I2j-I2=全波整流绕组伏安值：VA全波=Σ1.71U k I k桥式整流绕组伏安值VA桥式=ΣU m I m倍压整流绕组伏安值：VA倍压=ΣU d I d变压器功率容量计算：VA换算= VA纯阻+VA半波+VA全波+VA桥式+VA倍压2.选择铁芯型号： 铁芯型号 a C L h HEI-28 8 6 28 17 25EI-35 9.6 7.7 35 19.5 29.5EI-41 13 8 41 21 33EI-48 16 8 48 24 40EI-54 18 9 54 27 45EI-57 19 9.5 57 28.5 47.5EI-60 20 10 60 30 50EI-66 22 11 66 33 55EI-76 .2 25.4 12.7 76.2 38.1 63.5EI-85.8 28.6 14.3 85.8 42.9 71.5EI-96 32 16 96 48 80EI-105 35 17.5 105 52.5 87.5EI-114 38 19 114 57 95EI-133.2 44.4 22.2 133.2 66.6 111当EI-48以上时：L≥48 C=0.5a h=1.5a H=2.5a L=3aLHahc3．计算铁芯磁路等效长度l fe： EI-48以上（含EI-48）l fe=2h+2c+0.5πa=（4+0.5π）a=5.57a （cm）例：EI-57 l fe=5.57a=5.57×19=10.58 cmEI-48以下：l fe=2h+((a/(L-a-2c))((2c+π(0.25a+(L-a-2c) /4))) （cm）e=0.5(L-a-2c)例：EI-35：l fe=2×1.95+((0.96/(3.5-0.96-2×0.77))(2×0.77)+ π( 0.25 ×0.96+ 3.5-0.96-2×0.77)/4))=((3.9+(0.96/1((1.54)+ π(0.24+0.25)) =3.9+0.96(1.54+1.539)=6.86 （cm）铁芯磁路平均长度lfe（cm）型号EI-28 EI-35 EI-41 EI-48 EI-54 EI-57 EI-60L fe 5.86 6.86 8.15 8.91 10.03 10.58 11.14型号EI-66 EI-76 EI-86 EI-96 EI-105 EI-114 EI-133L fe12.25 14.15 15.93 17.82 19.49 21.17 24.734．．计算铁芯有效截面积A fe：A fe=a×B11×K fe （cm2）K fe —铁心片占空系数. a---铁芯舌宽（cm）B11—铁芯叠厚（cm）例：铁芯EI 57×25 0.5mm 铁芯片A fe=a×B11×K fe =1.9×2.5×0.96=4.56 （cm2）铁芯片厚度0.35mm0.5mm占空系数0.950.965．计算变压器等效散热面积F： 铁芯散热面积F fe= 0.01( 2B11(H+L) +2(H×L-(a+2ch))cm2线圈散热面积F CU=0.02 ((a+πc)h+2ca+2πc2) cm2式中：B11—铁芯叠厚（mm）例：EI-57×25 铁芯铁芯散热面积F fe= 0.01( 2B11(H+L) +2(H×L-(a+2ch)) cm2=0.01(2×25(47.5+57)+2(57×47.5-(19+2×9.5×28.5)=84.74 cm2线圈散热面积F CU=0.02((a+πc)h+2ca+πc2) cm2=0.02×((19+π×9.5)×28.5+2×19×9.5+π×9.5×9.5))=40.73 cm26.计算铁芯质量： 铁芯质量G fe= K fe×V fe×Υ=0.001 K fe×(H×L-2×c×h)×B11 ×Υ gΥ---铁芯材料密度g/cm3EI-48以上：铁芯体积：V fe=0.001×6×a2×B11 cm3铁芯质量G fe= 0.001×K fe×V fe×Υ=0.001×K fe×6×a2×B11×Υ g例：牌号H50 -0.5mm EI-57×25 铁芯铁芯体积V fe=0.001(HL-2ch) B11=0.001(57×47.5-2×9.5×28.5) ×25=54.15 cm3铁芯质量G fe= K fe×V fe×Υ=0.96×54.15×7.85=408g或铁芯质量G fe=0.001×0.96×6×192×25×7.85=408g7.计算胶芯容纳导线面积Aw：A W=C×D (mm2)型号EI-28EI-35EI-41EI-48EI-54EI-57EI-60C 5.97.47.7910.21111.7D 4.1 5.5 5.8 5.8 6.2 6.97.3AW24.1940.744.6651.363.2475.985.41型号EI-66EI-76EI-86EI-96EI-105EI-114EI-133 C1315.417.520D8.38.911.312.45A W108137198249抽屉式胶芯:单位：mm（两空间相同）型号EI-28 EI-35 EI-41 EI-48 EI-54 EI-57 EI-60C 8.2 8.8 10 11.2 12.5 12.7 D6.2 6.3 6.3 6.27.458.36AW 51.25 55.44 63 68.2 93.1 106型号EI-66 EI-76 EI-86 EI-96 EI-105 EI-114 EI-133C 14.5 16.6 18.8 22 25.2D 9.35 10.5 12 13.8 15.2AW 136 174 226 305 383（两空间不同）型号EI-28 EI-35 EI-41 EI-48 EI-54 EI-57 EI-60C1 6.5 7.5 8.5 9.2 11.2 11.8 12.4C2 7.5 8.8 9.5 11 12 13.3 13.5D 4.1 5.5 5.8 5.8 6.2 6.9 7.3AW129.6 45 52.7 59.8 69.44 93.22 101AW2 34.1 52.8 58.9 71.5 74.4 105.1 110型号EI-66 EI-76 EI-86 EI-96 EI-105 EI-114 EI-133C1 13.4 14.9C2 15.4 17.5D 9.3 10.5AW1125 156AW2 143 185型号EI-28 EI-35 EI-41 EI-48 EI-54 EI-57 EI-60C 14.9 17.4 19 21.6 23.5 25.6 27D 4.6 6.3 6.25 6.5 6.2 7.85 8.35AW 68.54 92.61 119 140 146 201 225型号EI-66 EI-76.2 EI-85.8 EI-96 EI-105 EI-114 EI-133.2C 30 34.6 40 45 49 52.8D 9.15 10.7 12 12.5 15.6 15.9AW 275 370 480 563 762 8408.初定电压调整率△U%：电压调整率△U%在10%-30%之间，可初定为15%，通过计算后修正。

EI铁芯电源变压器计算步骤已知变压器有以下主要参数：初级电压Ｕ1=220V, 频率f=50Hz次级电压Ｕ2=20V, 电流Ｉ2=1A其他一些要求如安规、温升、电压调整率、环境、（防潮、防震、防灰尘等）、工作状态、寿命等。

EI型变压器设计软件计算步骤如下：1.计算变压器功率容量：2.选择铁芯型号：3.计算铁芯磁路等效长度：4.计算铁芯有效截面积：5.计算变压器等效散热面积：6.计算铁芯重量：7.计算胶芯容纳导线面积:8.初定电压调整率：9.选择负载磁通密度:10.计算匝数：11.计算空载电流:12.计算次级折算至初级电流：13.计算铁芯铁损：14.计算铁损电流：15.计算初级电流:以下为结构计算：16.计算各绕组最大导线直径：17.校核能否绕下:18.计算各绕组平均长度：19.计算各绕组导线电阻:20.计算各绕组导线质量：21.计算各绕组铜损：22.计算各绕组次级空载电压:23.核算各绕组次级负载电压:24.核算初级电流:25.核算电压调整率：重复8~25项计算三次：26.修正次级匝数:重复8~25项计算三次：27核算变压器温升:EI型变压器设计软件计算步骤如下：1. 计算变压器功率容量：以下为结构计算：2. 选择铁芯型号：16.计算各绕组最大导线直径:3. 计算铁芯磁路等效长度：17.校核能否绕下:4. 计算铁芯有效截面积：18.计算各绕组平均长度：5. 计算变压器等效散热面积：19.计算各绕组导线电阻:6. 计算铁芯重量: 20.计算各绕组导线质量:7. 计算胶芯容纳导线面积：21.计算各绕组铜损:8. 初定电压调整率：22.计算各绕组次级空载电压:9. 选择负载磁通密度: 23.核算各绕组次级负载电压:10.计算匝数：24.核算初级电流:11.计算空载电流: 25.核算电压调整率：12.计算次级折算至初级电流：重复8~24项计算三次：13.计算铁芯铁损：26.修正次级匝数:14.计算铁损电流：重复8~24项计算三次：15.计算初级电流: 27.核算变压器温升:1．计算变压器功率容量 纯电阻性负载绕组伏安值：VA纯阻=ΣU i I i半波整流绕组伏安值：VA半波=Σ1/2U j I j+U j√I2j-I2=全波整流绕组伏安值：VA全波=Σ1.71U k I k桥式整流绕组伏安值VA桥式=ΣU m I m倍压整流绕组伏安值：VA倍压=ΣU d Id变压器功率容量计算：VA换算= VA纯阻+VA半波+VA全波+VA桥式+VA倍压2.选择铁芯型号： 铁芯型号 a C L h HEI-28 8 6 28 17 25EI-35 9.6 7.7 35 19.5 29.5EI-41 13 8 41 21 33EI-48 16 8 48 24 40EI-54 18 9 54 27 45EI-57 19 9.5 57 28.5 47.5EI-60 20 10 60 30 50EI-66 22 11 66 33 55EI-76 .2 25.4 12.7 76.2 38.1 63.5EI-85.8 28.6 14.3 85.8 42.9 71.5EI-96 32 16 96 48 80EI-105 35 17.5 105 52.5 87.5EI-114 38 19 114 57 95EI-133.2 44.4 22.2 133.2 66.6 111当EI-48以上时：L≥48 C=0.5a h=1.5a H=2.5a L=3aLah c3．计算铁芯磁路等效长度l fe： EI-48以上（含EI-48）l fe=2h+2c+0.5πa=（4+0.5π）a=5.57a （cm）例：EI-57 l fe=5.57a=5.57×19=10.58 cmEI-48以下：l fe=2h+((a/(L-a-2c))((2c+π(0.25a+(L-a-2c) /4))) （cm）e=0.5(L-a-2c)例：EI-35：l fe=2×1.95+((0.96/(3.5-0.96-2×0.77))(2×0.77)+ π( 0.25 ×0.96+ 3.5-0.96-2×0.77)/4))=((3.9+(0.96/1((1.54)+ π(0.24+0.25)) =3.9+0.96(1.54+1.539)=6.86 （cm）铁芯磁路平均长度lfe（cm）型号EI-28 EI-35 EI-41 EI-48 EI-54 EI-57 EI-60L fe 5.86 6.86 8.15 8.91 10.03 10.58 11.14型号EI-66 EI-76 EI-86 EI-96 EI-105 EI-114 EI-133L fe12.25 14.15 15.93 17.82 19.49 21.17 24.734．．计算铁芯有效截面积A fe：A fe=a×B11×K fe （cm2）K fe —铁心片占空系数. a---铁芯舌宽（cm）B11—铁芯叠厚（cm）例：铁芯EI 57×25 0.5mm 铁芯片A fe=a×B11×K fe =1.9×2.5×0.96=4.56 （cm2）铁芯片厚度0.35mm0.5m m占空系数0.950.965．计算变压器等效散热面积F： 铁芯散热面积F fe= 0.01( 2B11(H+L) +2(H×L-(a+2ch))cm2线圈散热面积F CU=0.02 ((a+πc)h+2ca+2πc2) cm2式中：B11—铁芯叠厚（mm）例：EI-57×25 铁芯铁芯散热面积F fe= 0.01( 2B11(H+L) +2(H×L-(a+2ch)) cm2=0.01(2×25(47.5+57)+2(57×47.5-(19+2×9.5×28.5)=84.74 cm2线圈散热面积F CU=0.02((a+πc)h+2ca+πc2) cm2=0.02×((19+π×9.5)×28.5+2×19×9.5+π×9.5×9.5))=40.73 cm26.计算铁芯质量： 铁芯质量G fe= K fe×V fe×Υ=0.001 K fe×(H×L-2×c×h)×B11 ×Υ gΥ---铁芯材料密度g/cm3EI-48以上：铁芯体积：V fe=0.001×6×a2×B11 cm3铁芯质量G fe= 0.001×K fe×V fe×Υ=0.001×K fe×6×a2×B11×Υ g例：牌号H50 -0.5mm EI-57×25 铁芯铁芯体积V fe=0.001(HL-2ch) B11=0.001(57×47.5-2×9.5×28.5) ×25=54.15 cm3铁芯质量G fe= K fe×V fe×Υ=0.96×54.15×7.85=408g或铁芯质量G fe=0.001×0.96×6×192×25×7.85=408g7.计算胶芯容纳导线面积Aw：A W=C×D (mm2)型号EI-28EI-35EI-41EI-48EI-54EI-57EI-60C 5.97.47.7910.21111.7D 4.1 5.5 5.8 5.8 6.2 6.97.3AW24.1940.744.6651.363.2475.985.41型号EI-66EI-76EI-86EI-96EI-105EI-114EI-133 C1315.417.520D8.38.911.312.45A W108137198249抽屉式胶芯:单位：mm（两空间相同）型号EI-28 EI-35 EI-41 EI-48 EI-54 EI-57 EI-60C 8.2 8.8 10 11.2 12.5 12.7 D6.2 6.3 6.3 6.27.458.36AW 51.25 55.44 63 68.2 93.1 106型号EI-66 EI-76 EI-86 EI-96 EI-105 EI-114 EI-133C 14.5 16.6 18.8 22 25.2D 9.35 10.5 12 13.8 15.2AW 136 174 226 305 383（两空间不同）型号EI-28 EI-35 EI-41 EI-48 EI-54 EI-57 EI-60C1 6.5 7.5 8.5 9.2 11.2 11.8 12.4C2 7.5 8.8 9.5 11 12 13.3 13.5D 4.1 5.5 5.8 5.8 6.2 6.9 7.3AW129.6 45 52.7 59.8 69.44 93.22 101AW2 34.1 52.8 58.9 71.5 74.4 105.1 110型号EI-66 EI-76 EI-86 EI-96 EI-105 EI-114 EI-133C1 13.4 14.9C2 15.4 17.5D 9.3 10.5AW1125 156AW2 143 185型号EI-28 EI-35 EI-41 EI-48 EI-54 EI-57 EI-60C 14.9 17.4 19 21.6 23.5 25.6 27D 4.6 6.3 6.25 6.5 6.2 7.85 8.35AW 68.54 92.61 119 140 146 201 225型号EI-66 EI-76.2 EI-85.8 EI-96 EI-105 EI-114 EI-133.2C 30 34.6 40 45 49 52.8D 9.15 10.7 12 12.5 15.6 15.9AW 275 370 480 563 762 8408.初定电压调整率△U%：电压调整率△U%在10%-30%之间，可初定为15%，通过计算后修正。

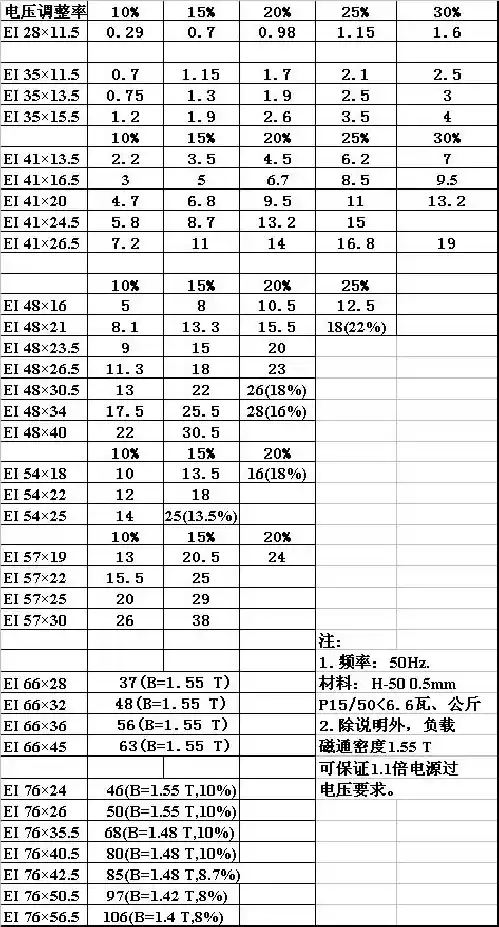

EI 型变压器设计可行性参考表［ 作者：=== 来源：网络 点击数： 8 更新时间：2008-2-21 文章录入：Admin ］【字体： 】EI 型变压器设计可行性参考表一 （ 220V/50-60Hz ）铁芯型号 输入绕组数 输出绕组数 输出功率 W温升℃电压调整率 Δ U % 绝缘电阻 M Ω 500VDC 抗电强度 VAC/MIN 引出方式 输出电压 V EI35×1 0 1.18≤20 EI35×1 3.5 1.74≤25 EI35×1 52.19 ≤28 EI35×181 13.11 ≤35 30 ≥500 1500 插针式 引线式 ≤150 EI41×1 54.2 ≤35 EI41×207.68 ≤50 EI41×2 51 1 9 ≤60 30 ≥500 1500 插针式 引线式 ≤300 EI48×188 ≤50 30 EI48×2 011 ≤55 30 EI48×2415.3 ≤60 29.2 EI48×301 1-220 ≤60 26 ≥500 2000 插针式 引线式 ≤500 EI57×1919 26.1 EI57×242522.1 EI57×3028 19 EI57×351 1-238 ≤60 17 ≥500 2000 插针式 引线式 EI66×2234.2 19.4 EI66×2844.5 16.2 EI66×3 3 52.2 14.5 1 1-3≤60 ≥500 2000 插针式 引线式EI664470.8 11.9 EI76.2×2556 14.6 EI76.2×3570 12 EI76.2×4090 10.2 EI76.2×50111 8.76 EI76.2×651 1-3 130 ≤60 8 ≥1000 2000 引线式 接线端子 EI 型变压器设计可行性参考表二 （ 220V/50-60Hz ）铁芯型号 输入绕组数 输出绕组数 输出功率 W温升℃电压调整率 Δ U % 绝缘电阻 M Ω 500VDC 抗电强度 VAC/MIN 引出方式 输出电压 V EI86×28 80EI86×40 110EI86×45120 EI86×531-2 1-3140 ≤65 ≤10 ≥1000 2000 引线式 接线端子 EI96×3295 EI96×40120 EI96×45130 EI96×50140 EI96×55150 EI96×651-2 1-3190 ≤65 ≤10 ≥1000 2000 引线式 接线端子 EI105×38 160EI105×50 210EI105×56 1-2 1-3 230 ≤65 ≤10 ≥1000 2000 接线端子EI114×40 170EI114×50 210EI114×60 1-2 1-4 250 ≤70 ≤10 ≥1000 2000接线端子EI114×70 300表格说明 :1. 输入二个绕组是指两独立绕组,若绕组需要抽头,则应放大功率档次.2. 次极绕组若多于表中规定值,也应提高功率档次,但绕组数最多不要超过八组.3. 当工作电压小于250V时,抗电强度按表中规定值,当工作电压大于250V时,抗电强度值按国家标准,其大小为2U+1000V.(除非另有特殊要求).4. 当输出电压大于500V时,应顺次提高功率档次,5. 此表为以最低成本要求变压器设计,以电压调整率最大为30%或最高温升为设计依据。

EI铁芯电源变压器计算步骤已知变压器有以下主要参数：初级电压Ｕ1=220V, 频率 f=50Hz次级电压Ｕ2=20V, 电流Ｉ2=1A其他一些要求如安规、温升、电压调整率、环境、（防潮、防震、防灰尘等）、工作状态、寿命等。

EI型变压器设计软件计算步骤如下：1.计算变压器功率容量：2.选择铁芯型号：3.计算铁芯磁路等效长度：4.计算铁芯有效截面积：5.计算变压器等效散热面积：6.计算铁芯重量：7.计算胶芯容纳导线面积:8.初定电压调整率：9.选择负载磁通密度:10.计算匝数：11.计算空载电流:12.计算次级折算至初级电流：13.计算铁芯铁损：14.计算铁损电流：15.计算初级电流:以下为结构计算：16.计算各绕组最大导线直径：17.校核能否绕下:18.计算各绕组平均长度：19.计算各绕组导线电阻:20.计算各绕组导线质量：21.计算各绕组铜损：22.计算各绕组次级空载电压:23.核算各绕组次级负载电压:24.核算初级电流:25.核算电压调整率：重复8~25项计算三次：26.修正次级匝数:重复8~25项计算三次：27核算变压器温升:EI型变压器设计软件计算步骤如下：1. 计算变压器功率容量：以下为结构计算：2. 选择铁芯型号： 16.计算各绕组最大导线直径:3. 计算铁芯磁路等效长度： 17.校核能否绕下:4. 计算铁芯有效截面积： 18.计算各绕组平均长度：5. 计算变压器等效散热面积： 19.计算各绕组导线电阻:6. 计算铁芯重量: 20.计算各绕组导线质量:7. 计算胶芯容纳导线面积： 21.计算各绕组铜损:8. 初定电压调整率： 22.计算各绕组次级空载电压:9. 选择负载磁通密度: 23.核算各绕组次级负载电压:10.计算匝数： 24.核算初级电流:11.计算空载电流: 25.核算电压调整率：12.计算次级折算至初级电流：重复8~24项计算三次：13.计算铁芯铁损： 26.修正次级匝数:14.计算铁损电流：重复8~24项计算三次：15.计算初级电流: 27.核算变压器温升:1．计算变压器功率容量 纯电阻性负载绕组伏安值：VA纯阻=ΣU i I i半波整流绕组伏安值：VA半波=Σ1/2U j I j+U j√I2j- I2=全波整流绕组伏安值：VA全波=Σ1.71U k I k桥式整流绕组伏安值VA桥式=ΣU m I m倍压整流绕组伏安值：VA倍压=ΣU d I d变压器功率容量计算：VA换算= VA纯阻+VA半波+VA全波+VA桥式+VA倍压2.选择铁芯型号： 铁芯型号 a C L h HEI-28 8 6 28 17 25EI-35 9.6 7.7 35 19.5 29.5EI-41 13 8 41 21 33EI-48 16 8 48 24 40EI-54 18 9 54 27 45EI-57 19 9.5 57 28.5 47.5EI-60 20 10 60 30 50EI-66 22 11 66 33 55EI-76 .2 25.4 12.7 76.2 38.1 63.5EI-85.8 28.6 14.3 85.8 42.9 71.5EI-96 32 16 96 48 80EI-105 35 17.5 105 52.5 87.5EI-114 38 19 114 57 95EI-133.2 44.4 22.2 133.2 66.6 111当EI-48以上时：L≥48 C=0.5a h=1.5a H=2.5a L=3aLHahc3．计算铁芯磁路等效长度l fe： EI-48以上（含EI-48） l fe=2h+2c+0.5πa=（4+0.5π）a=5.57a （cm）例：EI-57 l fe=5.57a=5.57×19=10.58 cmEI-48以下：l fe=2h+((a/(L-a-2c))((2c+π(0.25a+(L-a-2c) /4))) （cm）e=0.5(L-a-2c)例：EI-35：l fe=2×1.95+((0.96/(3.5-0.96-2×0.77))(2×0.77)+ π( 0.25 ×0.96+ 3.5-0.96-2×0.77)/4))=((3.9+(0.96/1((1.54)+ π(0.24+0.25)) =3.9+0.96(1.54+1.539)=6.86 （cm）铁芯磁路平均长度lfe（cm）型号EI-28 EI-35 EI-41 EI-48 EI-54 EI-57 EI-60L fe 5.86 6.86 8.15 8.91 10.03 10.58 11.14型号EI-66 EI-76 EI-86 EI-96 EI-105 EI-114 EI-133L fe 12.25 14.15 15.93 17.82 19.49 21.17 24.734．．计算铁芯有效截面积A fe：A fe=a×B11×K fe （cm2）K fe —铁心片占空系数. a---铁芯舌宽（cm）B11—铁芯叠厚（cm）例：铁芯EI 57×25 0.5mm 铁芯片A fe =a×B11×K fe =1.9×2.5×0.96=4.56 （cm2）铁芯片厚度0.35mm0.5m m占空系数0.950.965．计算变压器等效散热面积F： 铁芯散热面积F fe= 0.01( 2B11(H+L) +2(H×L-(a+2ch))cm2线圈散热面积F CU=0.02 ((a+πc)h+2ca+2πc2) cm2式中：B11—铁芯叠厚（mm）例：EI-57×25 铁芯铁芯散热面积F fe= 0.01( 2B11(H+L) +2(H×L-(a+2ch)) cm2=0.01(2×25(47.5+57)+2(57×47.5-(19+2×9.5×28.5)=84.74 cm2线圈散热面积F CU=0.02((a+πc)h+2ca+πc2) cm2=0.02×((19+π×9.5)×28.5+2×19×9.5+π×9.5×9.5))=40.73 cm26.计算铁芯质量： 铁芯质量G fe= K fe×V fe×Υ=0.001 K fe×(H×L-2×c×h)×B11 ×Υ gΥ---铁芯材料密度 g/cm3EI-48以上：铁芯体积：V fe=0.001×6×a2×B11 cm3铁芯质量G fe= 0.001×K fe×V fe×Υ=0.001× K fe×6×a2×B11×Υ g例：牌号 H50 - 0.5mm EI-57×25 铁芯铁芯体积V fe=0.001(HL-2ch) B11=0.001(57×47.5-2×9.5×28.5) ×25=54.15 cm3铁芯质量G fe= K fe×V fe×Υ=0.96×54.15×7.85=408g或铁芯质量G fe=0.001×0.96×6×192×25×7.85=408g7.计算胶芯容纳导线面积Aw：A W=C×D (mm2)型号EI-28 EI-35 EI-41 EI-48 EI-54 EI-57 EI-60C 5.97.47.7910.21111.7D 4.1 5.5 5.8 5.8 6.2 6.9 7.3AW24.1940.744.6651.363.2475.985.41型号EI-66 EI-76 EI-86 EI-96 EI-105 EI-114 EI-133 C1315.417.520D8.38.911.312.45A W108137198249抽屉式胶芯:单位：mm（两空间相同）型号 EI-28 EI-35 EI-41 EI-48 EI-54 EI-57 EI-60C 8.2 8.8 10 11.2 12.5 12.7 D6.2 6.3 6.3 6.27.458.36AW 51.25 55.44 63 68.2 93.1 106型号 EI-66 EI-76 EI-86 EI-96 EI-105 EI-114 EI-133C 14.5 16.6 18.8 22 25.2D 9.35 10.5 12 13.8 15.2AW 136 174 226 305 383（两空间不同）型号 EI-28 EI-35 EI-41 EI-48 EI-54 EI-57 EI-60C1 6.5 7.5 8.5 9.2 11.2 11.8 12.4C2 7.5 8.8 9.5 11 12 13.3 13.5D 4.1 5.5 5.8 5.8 6.2 6.9 7.3AW1 29.6 45 52.7 59.8 69.44 93.22 101AW2 34.1 52.8 58.9 71.5 74.4 105.1 110型号 EI-66 EI-76 EI-86 EI-96 EI-105 EI-114 EI-133C1 13.4 14.9C2 15.4 17.5D 9.3 10.5AW1 125 156AW2 143 185型号 EI-28 EI-35 EI-41 EI-48 EI-54 EI-57 EI-60C 14.9 17.4 19 21.6 23.5 25.6 27D 4.6 6.3 6.25 6.5 6.2 7.85 8.35AW 68.54 92.61 119 140 146 201 225 型号 EI-66 EI-76.2 EI-85.8 EI-96 EI-105 EI-114 EI-133.2C 30 34.6 40 45 49 52.8D 9.15 10.7 12 12.5 15.6 15.9AW 275 370 480 563 762 8408.初定电压调整率△U%：电压调整率△U%在10%-30%之间，可初定为15%，通过计算后修正。

功率铁氧体磁芯常用功率铁氧体材料牌号技术参数EI型磁芯规格及参数型号I A [ BALPQ型磁芯规格及参数EE型磁芯规格及参数EC EER型磁芯规格及参数1,磁芯向有效截面积：Ae2,磁芯向有效磁路长度：le3,相对幅值磁导率：4,饱和磁通密度：Bs1 磁芯损耗：正弦波与矩形波比较般情况下，磁芯损耗曲线是按正弦波+/-交流(AC)激励绘制的，在标准的和正常的时候，是不提供极大值曲线的。

涉及到开关电源电路设计的一个共同问题是正弦波和矩形波激励的磁芯损耗的关系。

对于高电阻率的磁性材料如类似铁氧体，正弦波和矩形波产生的损耗几乎是相等的，但矩形波的损耗稍微小一些。

材料中存在高的涡流损耗(如大型叠片式或大型切割磁芯)时，矩形波损耗是正弦波损耗的1/2~2/3 。

D.Y.Chen 提供的参考资料解释了这种现象。

般情况下，具有矩形波的磁芯损耗比具有正弦波的磁芯损耗低一些。

但在元件存在铜损的情况下，这是不正确的。

在变压器中，用矩形波激励时的铜损远远大于用正弦波激励时的铜损。

高频元件的损耗在铜损方面显得更多，集肤效应损耗比矩形波激励磁芯的损耗给人们的印象更深刻。

举个例子，在20kHz 、用17# 美国线规导线的绕组时，矩形波激励的磁芯损耗几乎是正弦波激励磁芯损耗的两倍。

例如，对于许多开关电源来说，具有矩形波激励磁芯的5V、20A 和30A 输出的电源，必须采用多股绞线或利兹(Litz) 线绕制线圈，不能使用粗的单股导线。

2 Q 值曲线所有磁性材料制造厂商公布的Q 值曲线都是低损耗滤波器用材料的典型曲线。

这些测试参数通常是用置于磁芯上的最适用的绕组完成的。

对于罐形磁芯，Q 值曲线指出了用作生成曲线时的绕组匝数和导线尺寸，导线是常用的利兹线，并且绕满在线圈骨架上。

对于钼坡莫合金磁粉芯同样是正确的。

用最适合的绕组，并且导线绕满了磁芯窗口时测试，则Q 值曲线是标准的。

Q 值曲线是在典型值为 5 高斯或更低的低交流(AC)激励电平下测量得出的。
