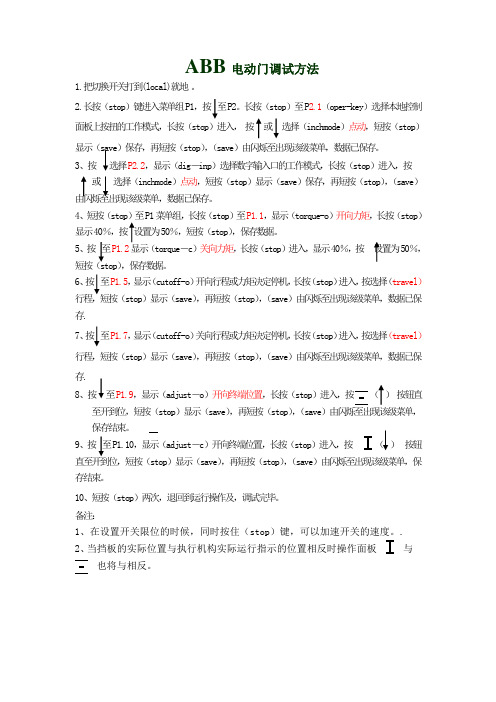

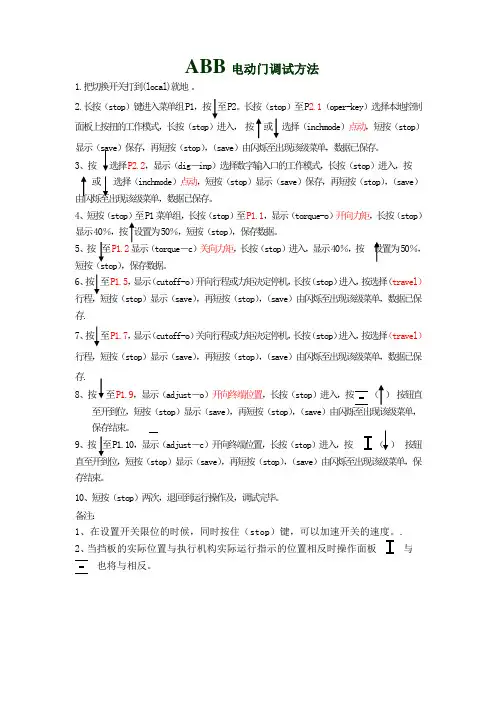

ABB电动门调试方法1.把切换开关打到(local)就地。
2.长按（stop）键进入菜单组P1，按至P2。
长按（stop）至P2.1（oper-key）选择本地控制面板上按扭的工作模式，长按（stop）进入，按或选择（inchmode）点动，短按（stop）显示（save）保存，再短按（stop），（save）由闪烁至出现该级菜单，数据已保存。
3、按选择P2.2，显示（dig－inp）选择数字输入口的工作模式，长按（stop）进入，按或选择（inchmode）点动，短按（stop）显示（save）保存，再短按（stop），（save）由闪烁至出现该级菜单，数据已保存。
4、短按（stop）至P1菜单组，长按（stop）至P1.1，显示（torque-o）开向力矩，长按（stop）显示40％，按设置为50％，短按（stop），保存数据。
5、按至P1.2显示（torque－c）关向力矩，长按（stop）进入，显示40％，按设置为50％，短按（stop），保存数据。
6、按至P1.5，显示（cutoff-o）开向行程或力矩决定停机，长按（stop）进入，按选择（travel）行程短按（stop）显示（save），再短按（stop），（save）由闪烁至出现该级菜单，数据已保存.7、按至P1.7，显示（cutoff-o）关向行程或力矩决定停机，长按（stop）进入，按选择（travel）行程，短按（stop）显示（save），再短按（stop），（save）由闪烁至出现该级菜单，数据已保存.8、按至P1.9，显示（adjust－o）开向终端位置，长按（stop）进入，按（）按钮直至开到位，短按（stop）显示（save），再短按（stop），（save）由闪烁至出现该级菜单，保存结束。
9、按至P1.10，显示（adjust－c）开向终端位置，长按（stop）进入，按（）按钮直至开到位，短按（stop）显示（save），再短按（stop），（save）由闪烁至出现该级菜单，保存结束。
A B B断路器参数调试讲义全-CAL-FENGHAI.-(YICAI)-Company One1ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;过流调节旋钮过载调节旋钮MED（5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明EBZ230380132400A7档2档EBZ260H 380132400A7档2档380160400A8档2档EBZ318H380200400A9档3档三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么框架电流Iu：又称为额定不间断电流。
指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。
额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。
它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。
有时被标识为In。
ABB调试步骤1：接通气源，检查减压阀后压力是否符合执行器的铭牌参数要求（定位器的最大供气压力为7SAR，但实际供气压力必须参考执行器所容许的最大气源压力）2：接通4－20MA输入信号，（定位器的工作电源取自输入信号、由DCS两线制供电，不能将DC24V直接加至定位器，否则有可能损坏定位器电路）3：检查位置返馈杆的安装角度（如定位器与执行器整体供货商安装调试完毕，只需做检查该步骤并非必要）按住MODE键。
并同时点上/下键，直到操作模式代码1.3显示出来松开MODE键使用上/下键操作使执行器分别运行到两个终端位置，记录两终端角度两个角度应符合下列角度范围（最小角度位移20度，无需严格对称）直行程应用范围在－28度和+28度之内。
角行程应用范围在－57度和+27度之内全行程角度应不小于25度4：切换至参数配置菜单同时按往上和下键，点击ENER键，等待3秒种计数器从3计到0松开上和下键，程序自动进入P1.0配置菜单5：启动自动调整程序按住MODE键点击上建一次/多次直到显示P1.1松开MODE键按住ENER键3秒直到计数器倒计数到0，松开ENER键自动调整程序开始运行自动调整程序顺利结束后，显示器显示COMPLEE6:储存设定结果按住MODE键点击上键一次和多次，直到显示出P1.4松开MODE键用上/下键选择NV －SA VE（若选择CANCEL,此前所作修改将不储存）按住ENER键3秒直到计数器倒计数结束后松开。
功能描述P1.0定义定位器安装形式，P1.1启动自动整定程序，P1.2设定偏差带/死区，P1.3试验修改结果P1.4退出到运行操作级，P2.0设定给定信号的最小值预设为4MA，P2.1设定给定信号的最大值预设为20MA，P2.2选择调节特性曲线，P2.3设定阀门正反作用方式，P2.4设定阀门开度值，P2.5降低开向速度，P2.6降低关向速度，P2.7退出到运行操作级，P3.0调节曲线起始开度（预设为0%），P3.1调节曲线终止开度（预设为100%），P3.2起始点方向设置（预设为全关反馈杆逆时针方向）P3.3退出到运行操作级，P4.0定位超时，P4.1第一位置信号设置点，P4.2第二位置信号设置点，P4.3高于/低于第一位置信号时有效，P4.4高于/低于第二位置信号时有效，P4.5退出到运行操作级，P5.0启动执行器气缸泄漏报警，P5.1启动给定信号超限报警，P5.2启动零位漂移报警，P5.3启动远方控制被切换报警，P5.4启动定位超时报警，P5.5启动调节行程超限报警，P5.6启动总行程超限报警，P5.7退出到运行操作级，P6.0手动设置阀门全关位置，P6.1手动设置阀门全开位置，P6.2选择执行器型式，P6.3设定执行器弹簧伸长时定位器返馈杆旋转方向，P6.4选族自动调整所需要检测的项目，P6.5退出到远方操作级，P7.0开向比例系数调整，P7.1关向比例系数调整，P7.2开向积分时间调整，P7.3关向积分时间调整，P7.11退出到运行操作级，P8.0阀位起始点电流值（默认为4MA）P8.1100%阀位电流值（默认为20MA），P8.2阀位正反向选择（默认为4MA对应阀位0%）P8.5退出到运行操作级，注意：除P1.1，P2.3，P3.2，P8.2，外一般其它的参数无需改动。

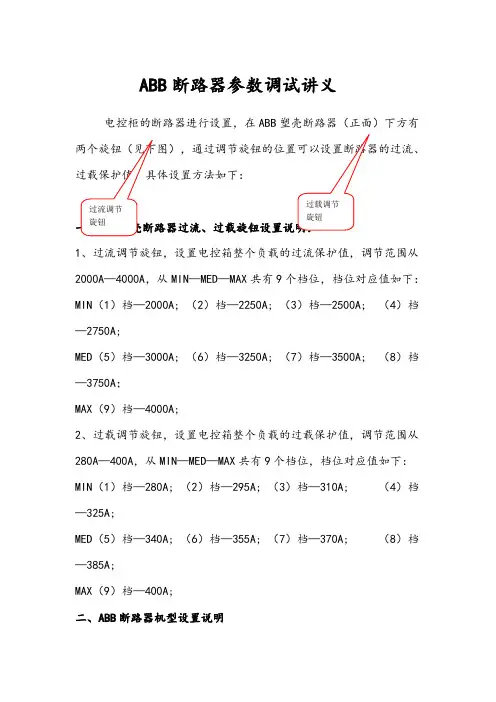

【最新整理，下载后即可编辑】ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED （5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A ；MAX （9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范过流调节旋钮过载调节旋钮围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？•框架电流Iu：又称为额定不间断电流。
指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。
•额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。
它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。
有时被标识为In。
•额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。
•比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P , Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。
ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;过流调节旋钮过载调节旋钮MED（5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节围从280A —400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？•框架电流Iu：又称为额定不间断电流。
指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。
•额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。
它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。
有时被标识为In。
•额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。
•比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P , Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。
综合保护调试步骤及方法（一）MLPR-12C型线路综合保护装置调试序号调试项目调试方法及要求1、速断保护校验①、只投速断保护，其它保护退出②、按图1接好线，由电流端子通入电流，测量动作值以及动作时间，动作接点和信号接点应正确，保护显示正确。
2、过流保护校验①、只投过流保护，其它保护退出②、按图1接好线，由电流端子通入电流，测量动作值以及动作时间，动作接点和信号接点应正确，保护显示正确。
3、零序过流保护校验①、投入零序电流保护。
②、按图2接好线，由零序电流端子通入零序电流，测量零序过流动作值及动作时间。
并测量相应出口接点和信号应接点正确,保护显示正确。
4、重合闸及后加速保护校验①、投入重合闸及后加速，并按图3接好线。
②、保护启动方式校验：整定d06=0、d11=2A、d14=0s、d17=2s、d18=0s，在电流端子加入一小电流（大于无流定值），等待约15s，充电灯亮后加入故障电流（大于2A）使速断保护动作后退掉故障电流，等待约2s后，重合闸动作，重合闸出口端子15、16闭合后断开，测量脉冲宽度，与此同时，再加上故障电流模拟断路器重合，后加]速动作。
③、接点不对应启动方式：整定d06=1，断路器状态处于合位，同时在电流端子加入一小电流（大于无流定值），等待约15s 后，充电灯亮，然后在退掉小电流的同时去掉开关量，等2s后重合闸应动作。
④、手动跳闸闭锁重合闸校验：方法同③，但在模拟断路器跳闸的同时，接入手动跳闸开关量，重合闸应不动作。
⑤、手动合闸启动后加速跳闸校验：将保护出口延时整定为一个较大值，手动合闸后迅速加入故障电流，此时，后加速应按后加速延时跳闸动作。
（二）、MTPR-12C型变压器保护装置调试序号调试项目调试方法及要求1、过流保护校验①、只投过流保护，其它保护退出，②、按图4接好线，由电流端子通入电流，测量过流保护动作值及动作时间。
动作接点和信号接点应正确，保护显示应正确。
2、速断保护校验①、只投速断保护，其它保护退出②、按图4接好线，由电流端子通入电流，测量速断保护动作值及动作时间。
新编B断路器参数调试讲义全Document number：NOCG-YUNOO-BUYTT-UU986-1986UTABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;过流调过载调MED（5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么•框架电流Iu：又称为额定不间断电流。
指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。
•额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。
它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。
有时被标识为In。
•额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。
•比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P , Iu=400A Ie=320A, Ir=( – 1)Ie 可调。
ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A; MED （5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A ； MAX （9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A —400A ，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN （1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A; MED （5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A; MAX （9）档—400A;二、ABB 断路器机型设置说明三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？•框架电流Iu：又称为额定不间断电流。
指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。
•额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。
它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。
有时被标识为In。
•额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。
•比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P , Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。
3.2、极限短路分断能力Icu、额定运行短路能力Ics、短时耐受电流Icw的含义是什么？•极限短路分断能力Icu断路器在承受此短路电流时必须可靠的分断短路故障，但不要求断路器未经过维修或更换零件的条件下能继续使用。
ABB断路器参数调试讲义电控柜的断路器进行设置，在ABB塑壳断路器（正面）下方有1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A—4000A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED（5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？•框架电流Iu：又称为额定不间断电流。
指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。
•额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。
它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。
有时被标识为In。
•额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。
•比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P ,Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。
3.2、极限短路分断能力Icu、额定运行短路能力Ics、短时耐受电流Icw的含义是什么？•极限短路分断能力Icu断路器在承受此短路电流时必须可靠的分断短路故障，但不要求断路器未经过维修或更换零件的条件下能继续使用。

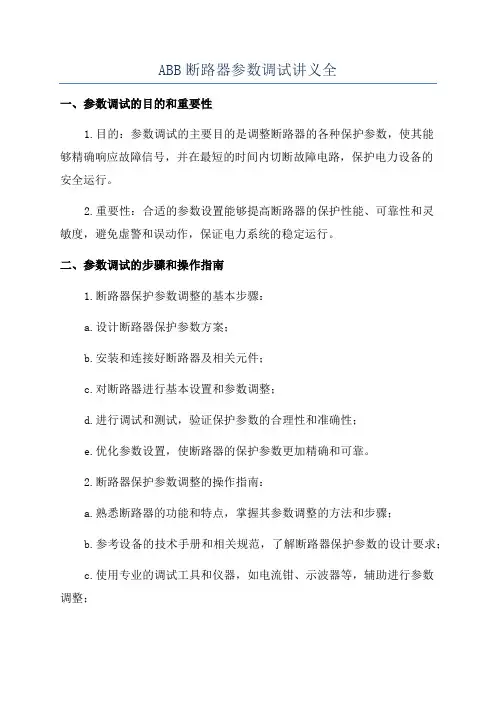

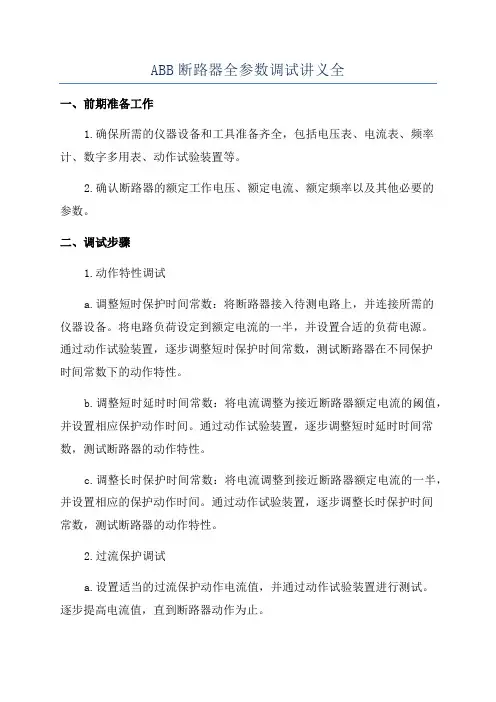

ABB断路器参数调试讲义全一、参数调试的目的和重要性1.目的：参数调试的主要目的是调整断路器的各种保护参数，使其能够精确响应故障信号，并在最短的时间内切断故障电路，保护电力设备的安全运行。
2.重要性：合适的参数设置能够提高断路器的保护性能、可靠性和灵敏度，避免虚警和误动作，保证电力系统的稳定运行。
二、参数调试的步骤和操作指南1.断路器保护参数调整的基本步骤：a.设计断路器保护参数方案；b.安装和连接好断路器及相关元件；c.对断路器进行基本设置和参数调整；d.进行调试和测试，验证保护参数的合理性和准确性；e.优化参数设置，使断路器的保护参数更加精确和可靠。
2.断路器保护参数调整的操作指南：a.熟悉断路器的功能和特点，掌握其参数调整的方法和步骤；b.参考设备的技术手册和相关规范，了解断路器保护参数的设计要求；c.使用专业的调试工具和仪器，如电流钳、示波器等，辅助进行参数调整；d.根据电力系统的实际情况和断路器的使用环境，选择合适的保护参数配置；e.在测试前，确保断路器及相关元件的正常工作和连接；f.针对不同的保护功能，按顺序进行参数调整，确保各项保护功能的准确性；g.在调试过程中，注意观察参数调整的效果，及时调整修正。
三、断路器保护参数调试的注意事项1.在进行参数调试之前，必须确保断路器和相关设备已经安装并接通电源，并具备正常运行的条件。
2.建议在断路器保护参数调试前，先进行简单的功能测试和操作训练，熟悉断路器的工作原理和操作方法。
3.在对断路器进行参数调试时，要注意调整的顺序和方法，先进行电流保护参数调试，然后再依次调试其他保护参数，如过电压、过流、短路等。
4.在断路器参数调试过程中，要注意观察仪表显示和听觉报警信号，并及时检查断路器的运行状态和保护动作情况。
5.在调试过程中，要注意记录调试的参数和结果，以便于后续的维护和操作。
四、断路器保护参数调试的常见问题及解决方法1.参数设置错误，导致虚警或误动作：解决方法：检查保护参数设置是否符合实际要求，根据实验数据和经验进行调整。
521 综保合闸闭锁调试步骤
一、安装软件
1. 安装cap501
2. 增加user
二、创建新设备
1. 新建设备（点选图标中第二个）
2. 选择Protection&Control
3. 所列出条目中选Rex52x-Rex521第五个）
4. 点击ok
5. 命名（例如521 即可）
6. 点击ok
三、设置连接参数
1. 点选图标中第四个
2•点击Attributes…（右侧第三个）
3. 在Rex52x Config 栏中找到Hardware library 选择Rex521 HIGH
4. Standard configuration library中选择H51 （根据综保下部选择对应参数Hxx）
5. 其他为默认选项
6. 点击ok
7. 在conmmunication栏目中的protocol 中选择SPA
8. SPA address^必须填入与综保前置端口中SPA地址相同（一般
为1）
9. 点击ok
注：如conmmunication 栏目中无参数选择，则需要新建，点击
protocol 右侧System configuration, 点击Add 新建连接，Iput port number填写1, protocol中选SPA,其他默认，点击ok完成。
四、配置综保参数
1. 双击右侧栏目中Relay Setting Tool （第一个）
2. View 中勾选第一个点击图标中第五个（选择all 即为上传所有数
据,也可单独上传当前页面） ,从综保上传参数（等待上传时间较长）
3. View 中勾选第二个点击图标中第五个,从综保上传参数
4. 上传完成后如需保存原始数据可点击图标中第二个, 选择想保存
目录,保存
5. 可在此页面更改定值等参数
6. 关闭此页面
7. 双击右侧栏目中Graphical I/O Setting Tool （第二个）
8. 关联保护动作跳闸闭锁合闸回路, 需点击Output matrix 在矩阵
中设置，SO1与SO2点位中有常闭点所以只能用这两个。
以设
置SO1 为例,有以下原则：
（ 1 ）竖列中只能使用Trip 1 —5
（2）横行中使用SO1 这一列
（3）不同组中同列不能重复点选,如后边有点必须点掉
（4）实心圆圈代表脉冲信号,带十字圆圈代表保持信号（闭
锁）
（5）综保使用了哪些保护就在SO1 中关联这些保护
（6）注意在S01组中选择带十字圆圈主出口跳闸也会同时变为保持信号（闭锁）
（7）完成后点击第四个图标下载到综保中（如只改变合闸闭锁可选择下载当前页）
注：Relay Setting Tool为全部配置，在此界面进行上传、下载、备份
闭锁后复位：在装置上同时按住C和E键5秒可解除闭锁，再按住C 键可复归指示灯
615 综保合闸闭锁调试步骤
一、创建新设备
1. 点击文件，点击新建项目，命名后点击创建
2. 在新建好的设备上点击右键，选择新建，选择常规，选择变电
站
3. 在变电站上点击右键，选择新建，选择常规，选择电压等级
4. 在电压等级上点击右键，选择新建，选择常规，选择间隔
5. 在间隔上点击右键，选择新建，选择电动机保护装置（rem615 选电机，ref615 选馈线），选择rem615
6. 选择离线配置，点击下一步，直至输入订货号界面，输入定货号，点击创建后点击下一步，点击完成。
二、配置综保参数
1.右键点击rem615,选择设置装置的技术键，选择第一个选项后
确定。
2. 右键点击rem615,选择读取装置
3. 右键点击rem615,选择应用配置，找到空白页，点击右键选择插入功能模块，选择Protection栏目下，点击TRPPTPC2,点击分配，完成后关闭当前页选择保存。
4. 右键点击rem615，选择信号矩阵
5•点击下标的功能，找到TRPPTPC2:2,将TRPPTPC1:1中点选
的选项在TRPPTPC2:2 中也双击点选，同时找到低电压保护PHPTUV1:1 在TRPPTPC2:2 中双击点选
6•点击下标的开关量输出，找到X100中的SO1 （想使用哪对点就找哪对，参照说明书点位表），下拉找到TRPPTPC2:2,在跳闸上双击点选
7. 打开rem615前加好，找到装置配置点加号，找到配置点加号，
找到跳闸逻辑点加号，
找到TRPPTPC2:2,点击右键，选择定值整定，在跳闸输出模式中选择锁存。
8. 关闭改页面后保存
9. 如需备份右键点击rem615，选择导出，选择想保存目录后点击保存
10. 右键点击rem615,选择写入装置
闭锁后复位：按装置上的清除键，找到Master Trip（2）选择清除/复归，以解除闭锁，再找到指示与LED ，告警LED 同样选择清除/复
归，
以复归指示灯。
